1 Heute: Die Reihenschaltung
Physik Thema: Energie Heute: Die Reihenschaltung Klasse 9/10

2 Ablauf Ziel der Stunde:
Ich kann die nötigen Grundlagen zum Aufbau eines Stromkreises nennen Ich kann mithilfe einer Schaltskizze einen Stromkreis in Form einer Reihenschaltung aufbauen Ich kann die Eigenschaften einer Reihenschaltung erklären Einführung: Schaltskizzen lesen und verstehen Anwendung: Eine Reihenschaltung aufbauen Sicherung: Besprechung der Ergebnisse und Ausblick

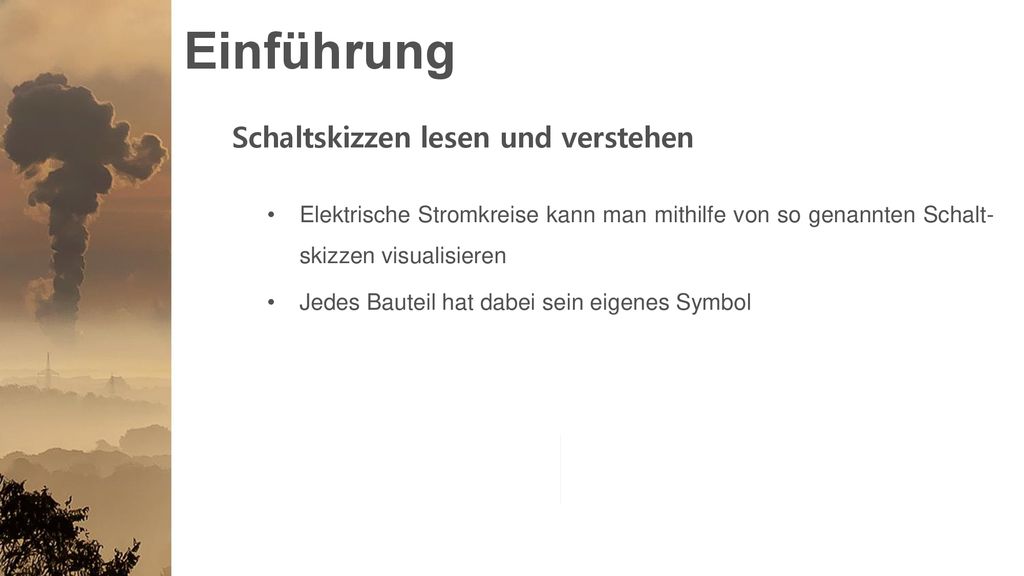

3 Einführung Schaltskizzen lesen und verstehen
Elektrische Stromkreise kann man mithilfe von so genannten Schalt-skizzen visualisieren Jedes Bauteil hat dabei sein eigenes Symbol

4 AB „Symbole im Schaltkreis“
Einführung Schaltskizzen lesen und verstehen AB „Symbole im Schaltkreis“ Aufgabe: Beschreibe den abgebildeten Stromkreis Schalter Glühbirne Stromquelle

5 Anwendung Einfache Schaltungen Aufgabe: 4 5 6 3 2 1 10 9 7 8
Baue mithilfe der Info-Seite eine Reihenschaltung mit zwei Glühbirnen auf Zeichne eine Schaltskizze zum Versuch 4 5 6 3 2 1 10 9 7 8

6 Anwendung Die Reihenschaltung
Bei einer Reihenschaltung handelt es sich um eine spezielle Anordnung von elektrischen Verbrauchern. Dabei existieren zwei oder mehr Verbraucher hinter- einander, durch welche der gleiche Strom fließt. Über jeden Verbraucher fällt Spannung ab.

7 Didaktische Reserve Einfache Schaltungen Aufgabe: 4 5 6 3 2 1 10 9 7 8
Baue mithilfe der Info-Seite eine Parallelschaltung mit zwei Glühbirnen auf Zeichne eine Schaltskizze zum Versuch 4 5 6 3 2 1 10 9 7 8

8 Sicherung
