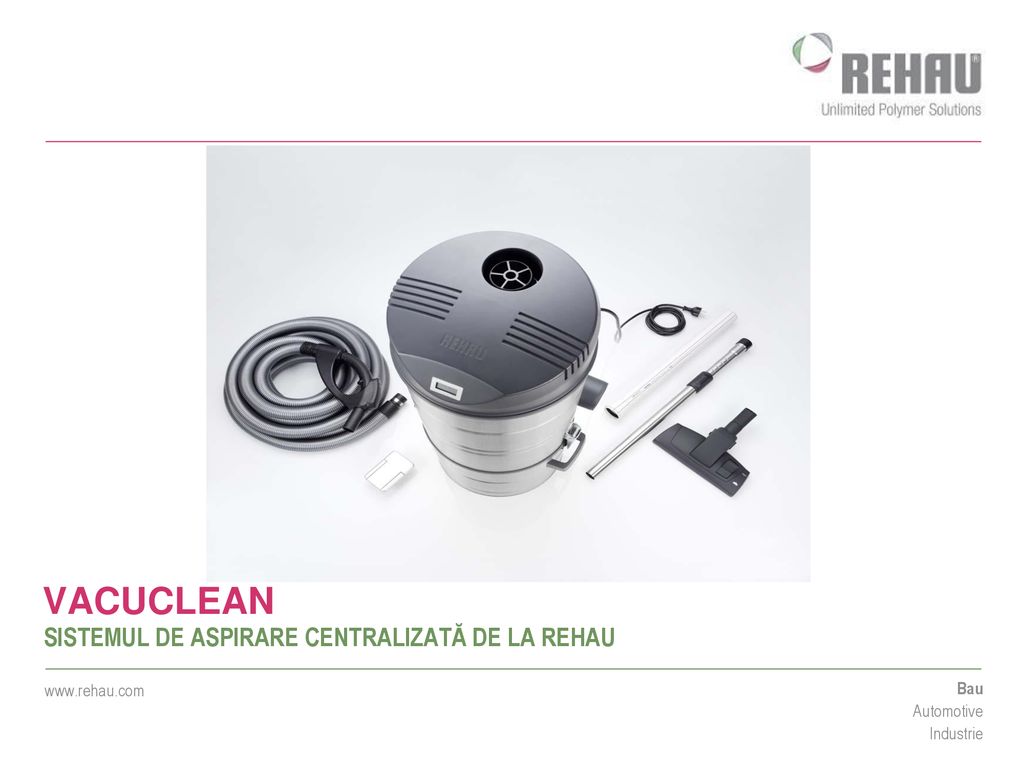

1 SISTEMUL DE ASPIRARE CENTRALIZATĂ DE LA REHAU
VACUCLEAN SISTEMUL DE ASPIRARE CENTRALIZATĂ DE LA REHAU

2 VACUCLEAN MICROFAUNA DIN PRAFUL CASEI (ACARIENII)
Doar în Germania suferă peste 5 milioane de oameni de alergie la praful din casă, iar acest număr este într-o continuă creştere. În jur de 25% din reacţiile alergice sunt cauzate de acarieni. Statistic, aceasta înseamnă al doilea loc ca şi cauză a apariţiei alergiilor, după polen. Simptomele tipice pentru alergia la praful din casă includ lăcrimări, secreţii nazale, tuse, astm alergic şi eczeme ale pielii. Aceste simptome sunt cauzate de excreţiile microscopice ale acarienilor, care sunt o componentă a prafului din casă.

3 VACUCLEAN ACARIENII Aspiratoarele convenţionale reţin murdăria vizibilă, însă particulele fine de praf care sunt dăunatoare sănătăţii şi trec prin filtrul aparatului sunt doar vehiculate prin aspirator apoi se întorc în aerul din încăpere, pe care îl respiram. Acest curent de aer antreneaza de asemenea microparticulele de praf, depuse pe suprafeţele care se află în raza sa de acţiune. VACUCLEAN înlătură acest dezavantaj deoarece microparticulele de praf aspirate nu sunt evacuate înapoi în încăpere, ci direct în exteriorul locuinţei, prin intermediul sistemul de tubulatură RAUPIANO PLUS.

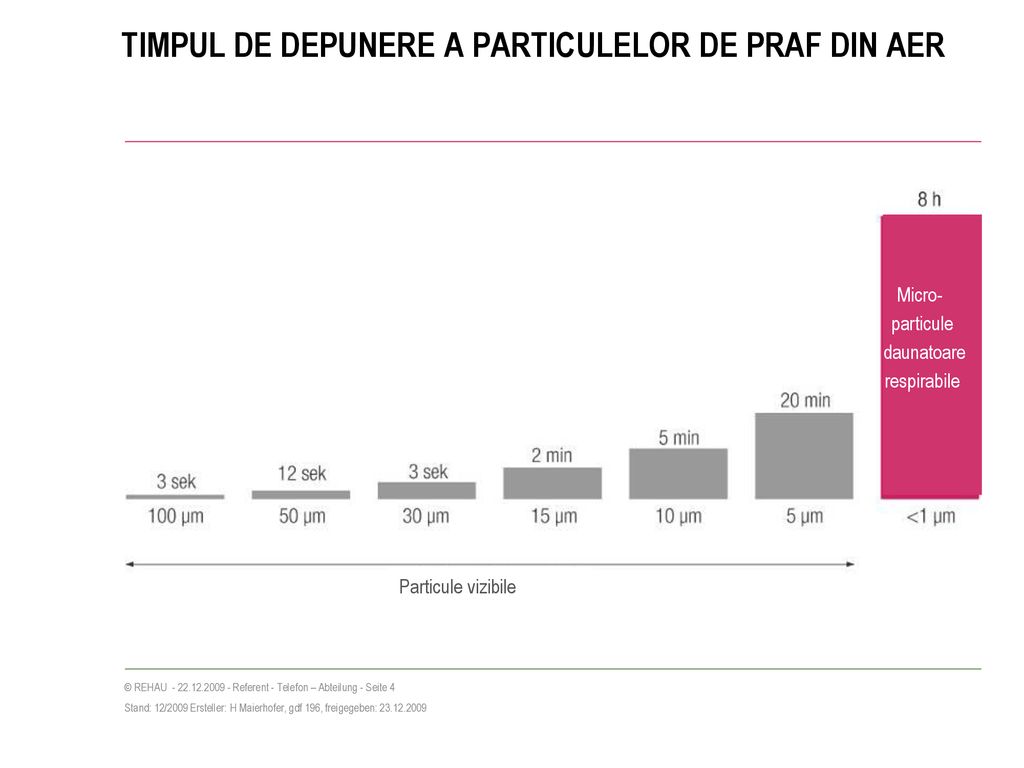

4 TIMPUL DE DEPUNERE A PARTICULELOR DE PRAF DIN AER
Particule vizibile Micro- particule daunatoare respirabile

5 VACUCLEAN CE ESTE VACUCLEAN?

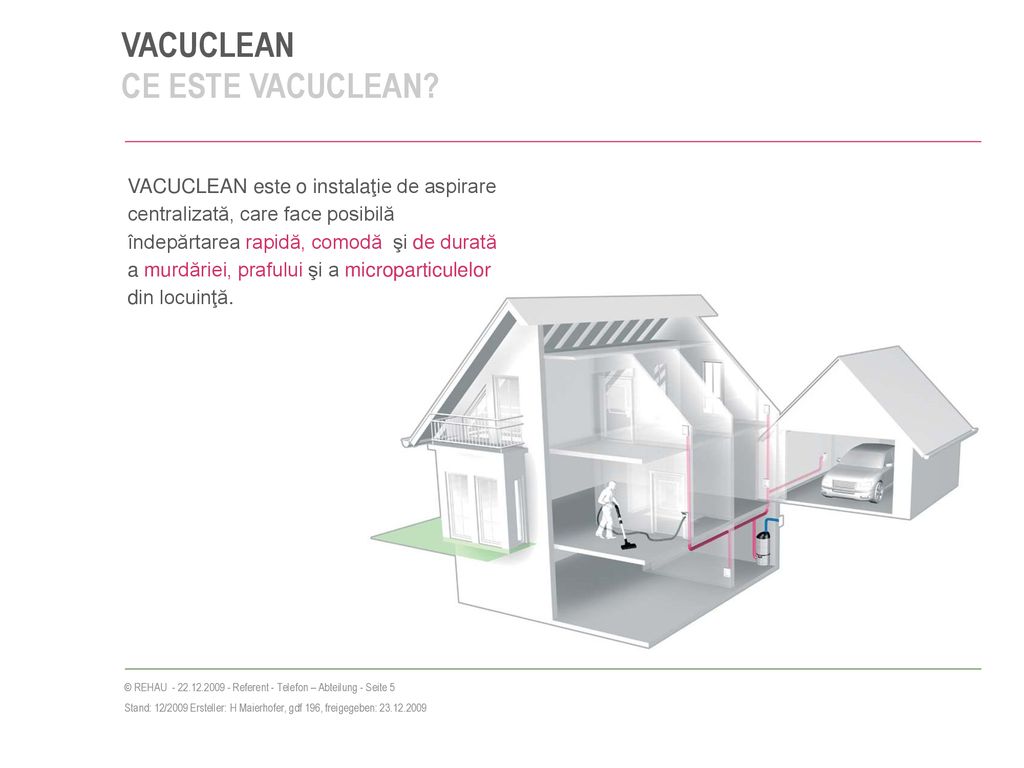

VACUCLEAN este o instalaţie de aspirare centralizată, care face posibilă îndepărtarea rapidă, comodă şi de durată a murdăriei, prafului şi a microparticulelor din locuinţă. Aspiratorul centralizat REHAU-VACUCLEAN oferă clienţilor pe de-p parte comoditate Fără aspirator greu de transportat Fără zgomot deranjant Şi pe de altă parte curăţenie şi igienă. Microparticulele de praf (ciuperci, polen, bacterii) din covor sunt transportate în afara locuinţei şi astfel îndepărtate definitiv din locuinţă.

6 VACUCLEAN CUM FUNCŢIONEAZĂ VACUCLEAN?
Sistemul de aspirare centralizată VACUCLEAN este alcătuit dintr-o unitate centrală de aspirare şi din sistemul de ţevi fonoabsorbatne din clădire. Sistemul de aspirare centralizată VACUCLEAN filtrează aerul, iar microparticulele care nu pot fi reţinute sunt îndepărtate către exteriorul locuinţei. - Manevrare uşoară, deoarece se mişcă doar furtunul de aspirare. - Putere mare şi constantă de aspirare - Zgomot foarte redus - Îndepărtarea microparticulelor de praf în exteriorul clădirii - Sistemul RAUPIANO PLUS este fonoabsorbant şi nu necesită întreţinere - Stabil la presiune joasă de aspirare Important: „in exterior“ ! Aspiratoarele obisnuite elimină aerul filtrat înapoi în cameră. Vorwerk oferă patroane speciale de aromă pentru a acoperi mirosul de praf al aerului filtrat aspirat Încercaţi: Vedeţi cum miroase aerul filtrat la aspiratoarele normale

7 VACUCLEAN PRIVIRE DE ANSAMBLU ASUPRA SISTEMULUI

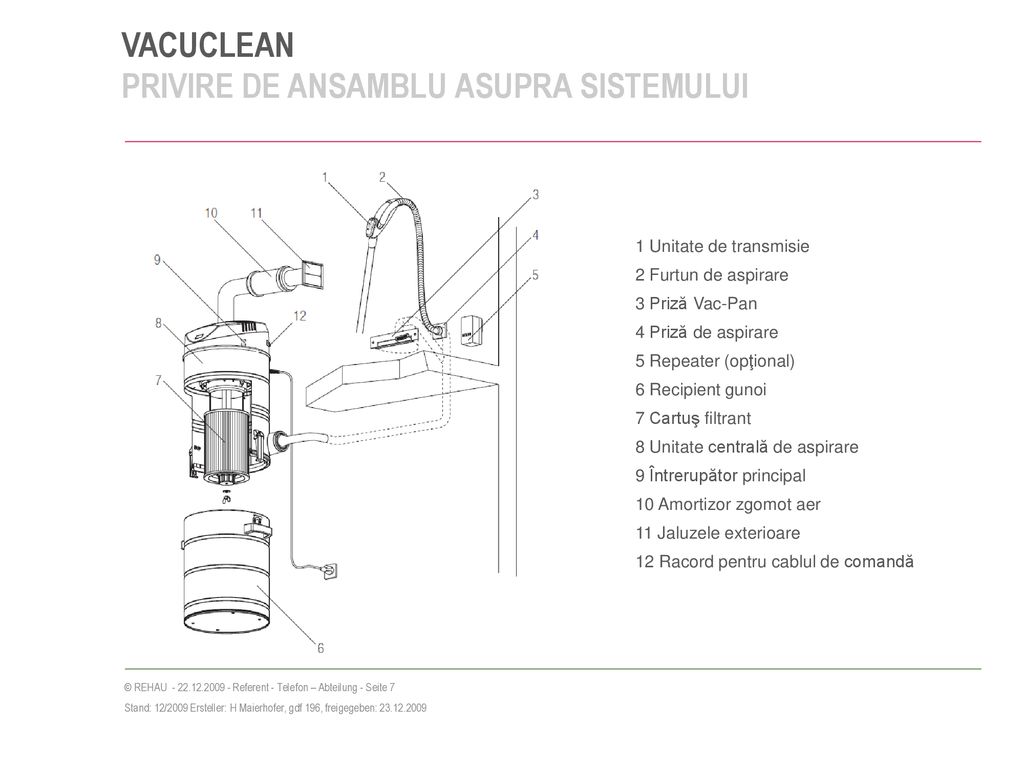

1 Unitate de transmisie 2 Furtun de aspirare 3 Priză Vac-Pan 4 Priză de aspirare 5 Repeater (opţional) 6 Recipient gunoi 7 Cartuş filtrant 8 Unitate centrală de aspirare 9 Întrerupător principal 10 Amortizor zgomot aer 11 Jaluzele exterioare 12 Racord pentru cablul de comandă Important: „in exterior“ ! Aspiratoarele obisnuite elimină aerul filtrat înapoi în cameră. Vorwerk oferă patroane speciale de aromă pentru a acoperi mirosul de praf al aerului filtrat aspirat Încercaţi: Vedeţi cum miroase aerul filtrat la aspiratoarele normale

8 VACUCLEAN SISTEMUL DE COMANDĂ

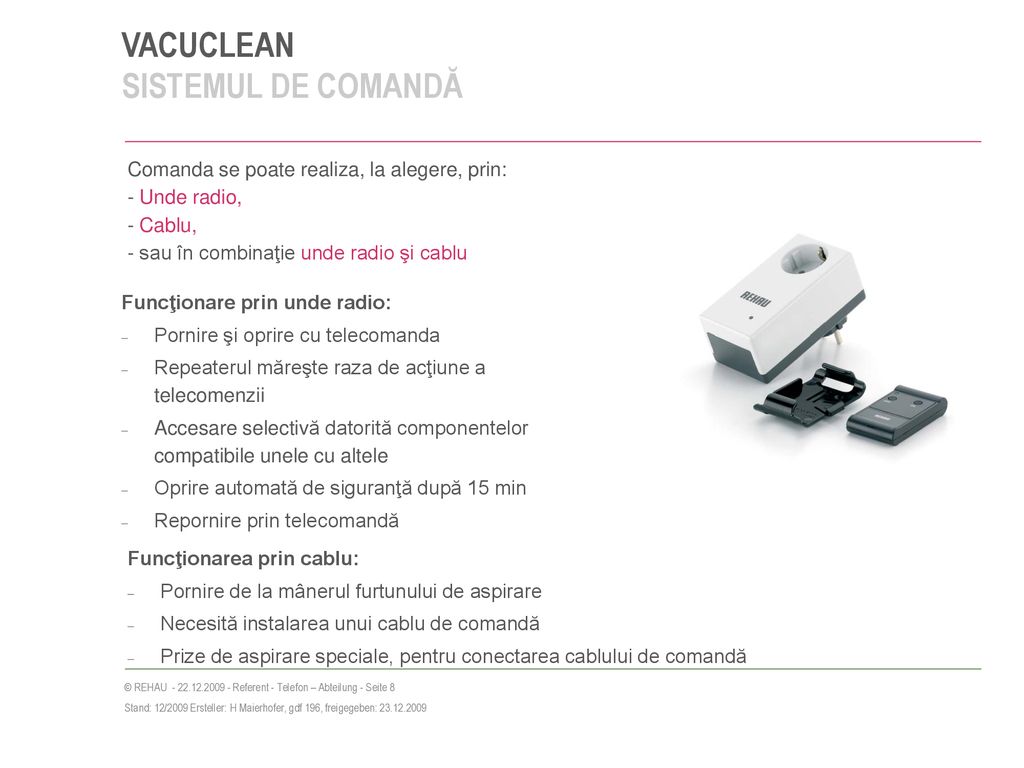

Comanda se poate realiza, la alegere, prin: - Unde radio, - Cablu, - sau în combinaţie unde radio şi cablu Funcţionare prin unde radio: Pornire şi oprire cu telecomanda Repeaterul măreşte raza de acţiune a telecomenzii Accesare selectivă datorită componentelor compatibile unele cu altele Oprire automată de siguranţă după 15 min Repornire prin telecomandă Funcţionarea prin cablu: Pornire de la mânerul furtunului de aspirare Necesită instalarea unui cablu de comandă Prize de aspirare speciale, pentru conectarea cablului de comandă

9 VACUCLEAN INFORMAŢII GENERALE

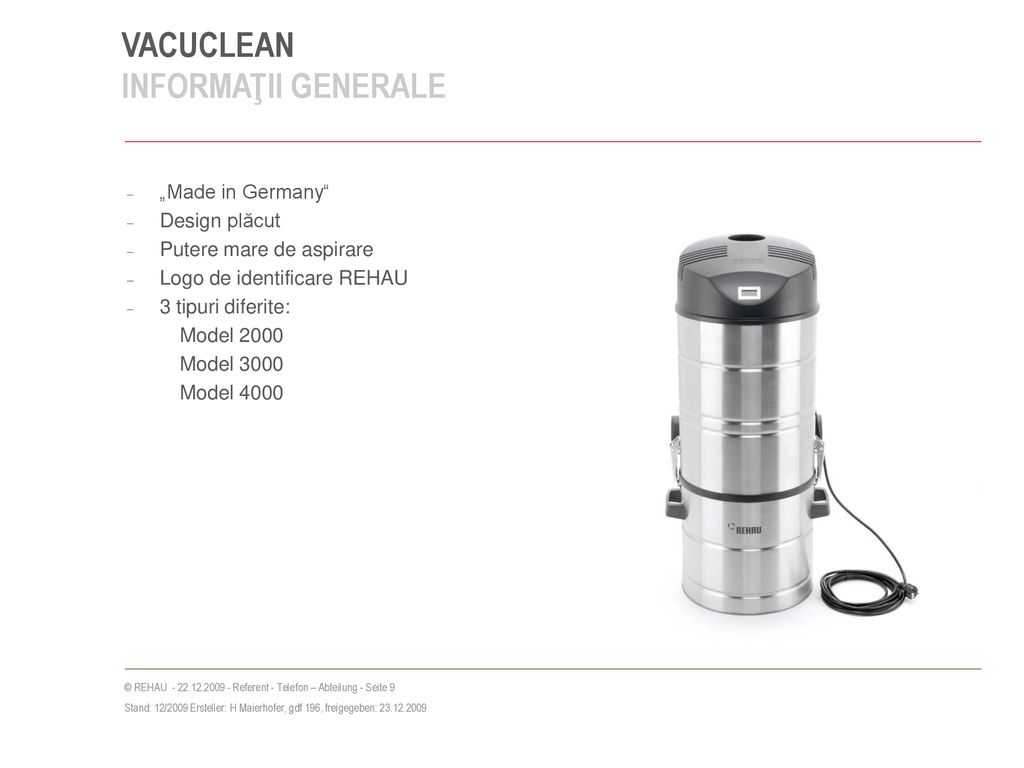

„Made in Germany“ Design plăcut Putere mare de aspirare Logo de identificare REHAU 3 tipuri diferite: Model 2000 Model 3000 Model 4000 Din cauza amortizarii sunetului/design, cel mai bine: montat in pivnita La casele fara pivnita se poate monta in incaperi anexe sau spatii de depozitare Garaj La instalarea in mansarda: Problema: Aspirare de la inaltime’ Solutia: vezi Informatii Tehnice

10 VACUCLEAN AVANTAJE TEHNICE

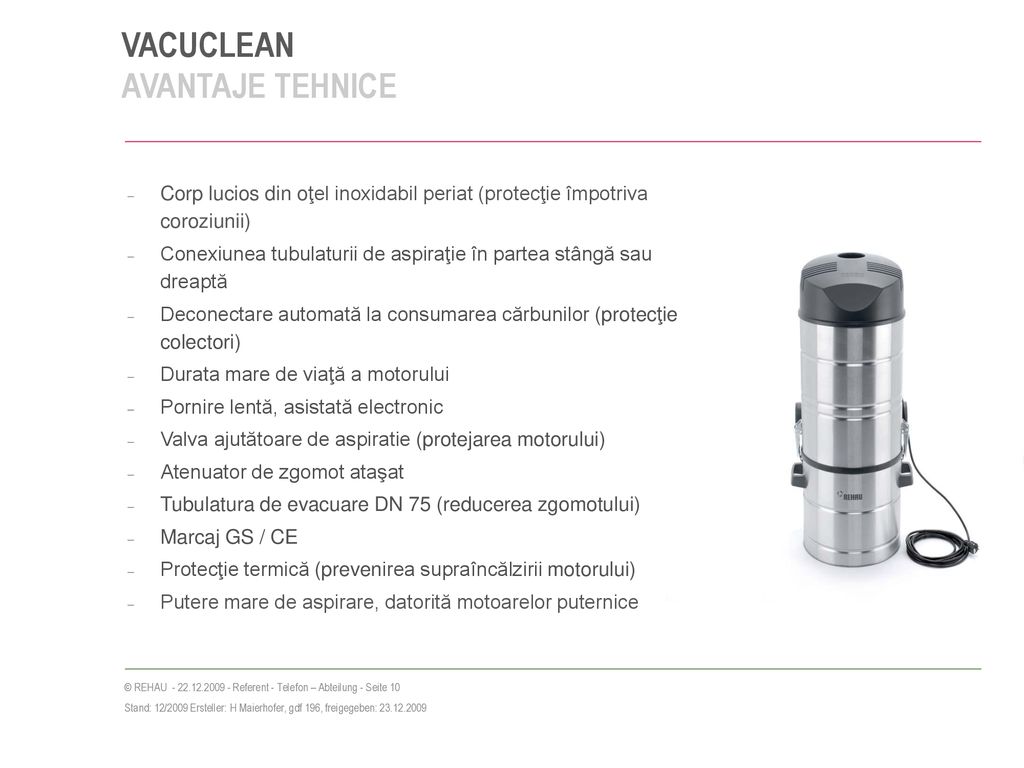

Corp lucios din oţel inoxidabil periat (protecţie împotriva coroziunii) Conexiunea tubulaturii de aspiraţie în partea stângă sau dreaptă Deconectare automată la consumarea cărbunilor (protecţie colectori) Durata mare de viaţă a motorului Pornire lentă, asistată electronic Valva ajutătoare de aspiratie (protejarea motorului) Atenuator de zgomot ataşat Tubulatura de evacuare DN 75 (reducerea zgomotului) Marcaj GS / CE Protecţie termică (prevenirea supraîncălzirii motorului) Putere mare de aspirare, datorită motoarelor puternice

11 VACUCLEAN PRINCIPIUL DE SEPARARE

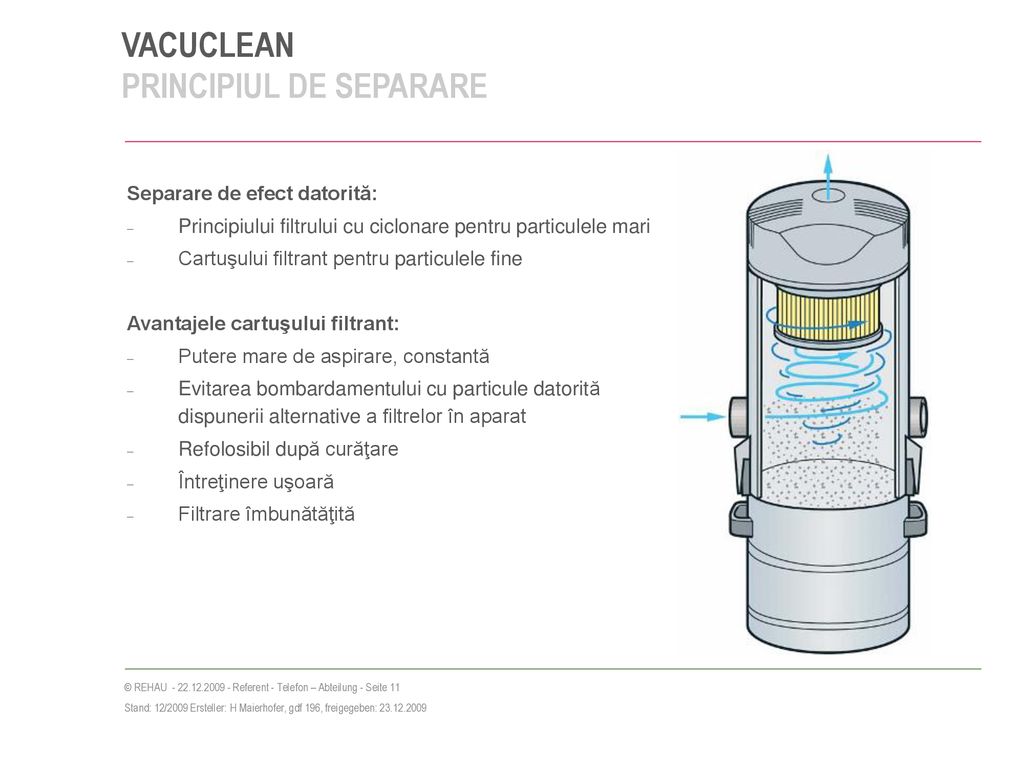

Separare de efect datorită: Principiului filtrului cu ciclonare pentru particulele mari Cartuşului filtrant pentru particulele fine Avantajele cartuşului filtrant: Putere mare de aspirare, constantă Evitarea bombardamentului cu particule datorită dispunerii alternative a filtrelor în aparat Refolosibil după curăţare Întreţinere uşoară Filtrare îmbunătăţită - Filtrucu ciclonare: nu se poate depune - Cartuş filtrant: poate fi curatat la nevoieKann bei Bedarf gereinigt werden - Concluzie: eficacitatea inalta constanta de aspirare

12 VACUCLEAN OBIECTIVELE PROIECTĂRII
Deservirea tuturor suprafeţelor (garaj, ...) Traseu de ţevi cât mai scurt Dimensionarea unităţii centrale - Nu este necesară câte o priză de aspirare pentru fiecare încăpere. - Este posibilă montarea ţevii de aspirare pe sau în perete. - Sistemul de ţevi trebuie instalat în linii cât mai drepte posibil. Plasaţi prizele de aspirare în apropierea uşilor, pentru a putea fi folosite în mai multe încăperi. În garaje, instalaţi prizele de aspirare în apropierea porţii, pentru a putea aspira comod maşina în faţa garajului. Argument: bineinteles ca VACUCLEAN poate fi folosit si la aspirarea masinii

13 VACUCLEAN PROIECTARE SIMPLĂ

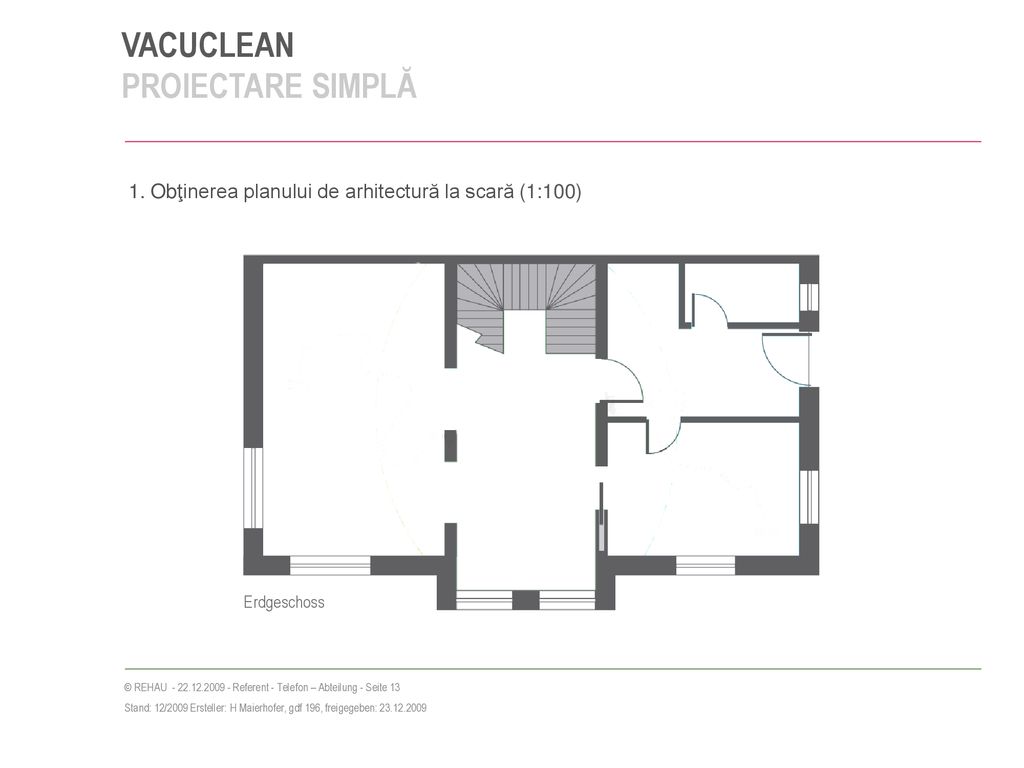

1. Obţinerea planului de arhitectură la scară (1:100) Erdgeschoss

14 VACUCLEAN PROIECTARE SIMPLĂ

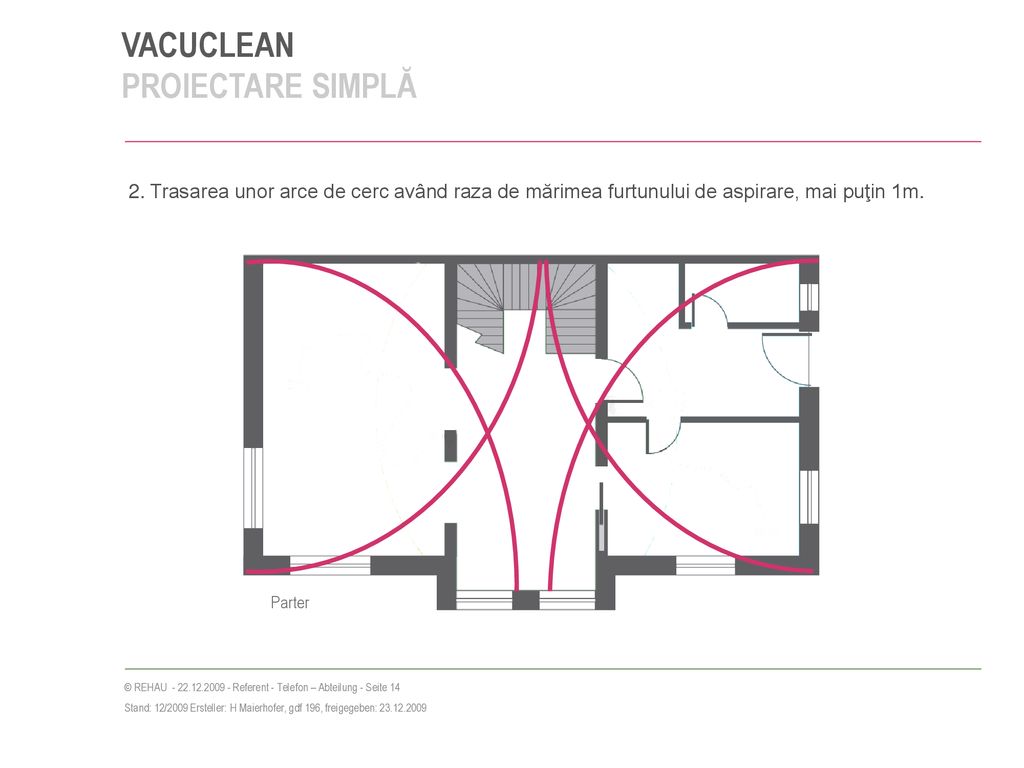

2. Trasarea unor arce de cerc având raza de mărimea furtunului de aspirare, mai puţin 1m. Ori 6 m ori 8m Parter

15 VACUCLEAN PROIECTARE SIMPLĂ

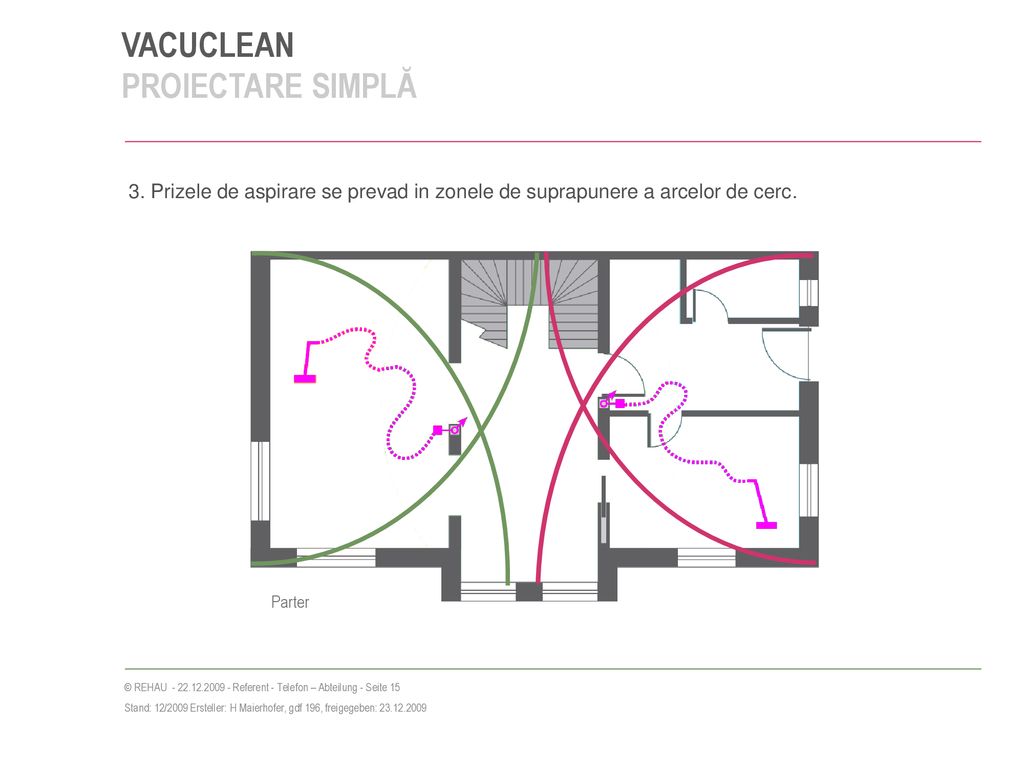

3. Prizele de aspirare se prevad in zonele de suprapunere a arcelor de cerc. Parter

16 VACUCLEAN PROIECTARE SIMPLĂ

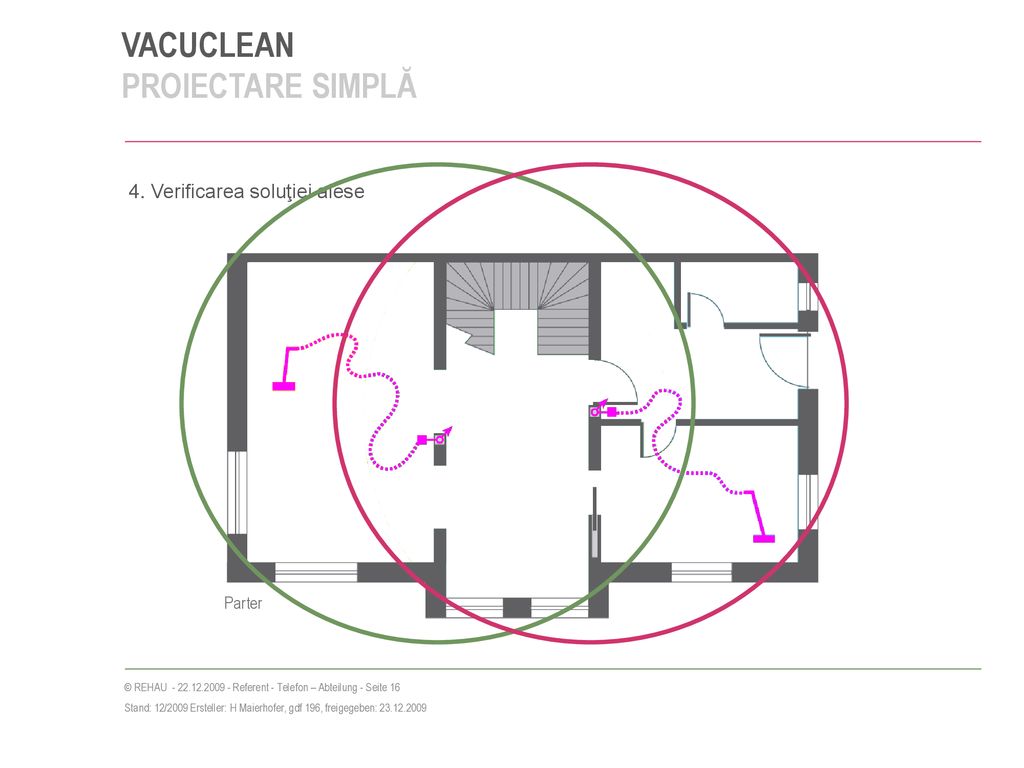

4. Verificarea soluţiei alese Parter

17 VACUCLEAN PROIECTARE SIMPLĂ

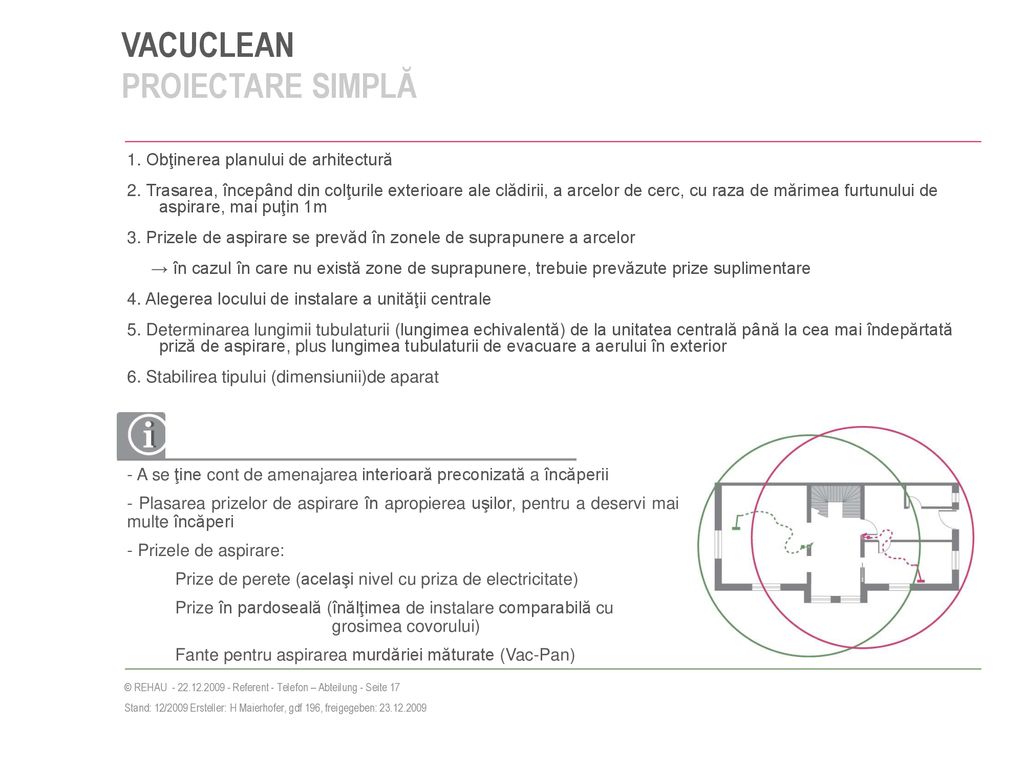

1. Obţinerea planului de arhitectură 2. Trasarea, începând din colţurile exterioare ale clădirii, a arcelor de cerc, cu raza de mărimea furtunului de aspirare, mai puţin 1m 3. Prizele de aspirare se prevăd în zonele de suprapunere a arcelor → în cazul în care nu există zone de suprapunere, trebuie prevăzute prize suplimentare 4. Alegerea locului de instalare a unităţii centrale 5. Determinarea lungimii tubulaturii (lungimea echivalentă) de la unitatea centrală până la cea mai îndepărtată priză de aspirare, plus lungimea tubulaturii de evacuare a aerului în exterior 6. Stabilirea tipului (dimensiunii)de aparat - A se ţine cont de amenajarea interioară preconizată a încăperii - Plasarea prizelor de aspirare în apropierea uşilor, pentru a deservi mai multe încăperi - Prizele de aspirare: Prize de perete (acelaşi nivel cu priza de electricitate) Prize în pardoseală (înălţimea de instalare comparabilă cu grosimea covorului) Fante pentru aspirarea murdăriei măturate (Vac-Pan) Rezumat

18 VACUCLEAN LOCUL DE INSTALARE A UNITĂŢII CENTRALE DE ASPIRARE
încăpere anexă uscată ferită de îngheţ spaţiu suficient dedesupt, necesar pentru curaţarea colectorului de impurităţi posibilitatea instalării tubulaturii de evacuare (inclusiv amortizorul de zgomot) către exteriorul clădirii conexiune la reţeaua electrică 220V Din cauza amortizarii sunetului/design, cel mai bine: montat in pivnita La casele fara pivnita se poate monta in incaperi anexe sau spatii de depozitare Garaj La instalarea in mansarda: Problema: Aspirare de la inaltime’ Solutia: vezi Informatii Tehnice

19 VACUCLEAN EXEMPLU DE CALCUL A LUNGIMII NECESARE DE INSTALARE
1 Priză de aspirare 3 Unitate centrală de aspirare 2 Ramificaţie 4 Amortizor de zgomot

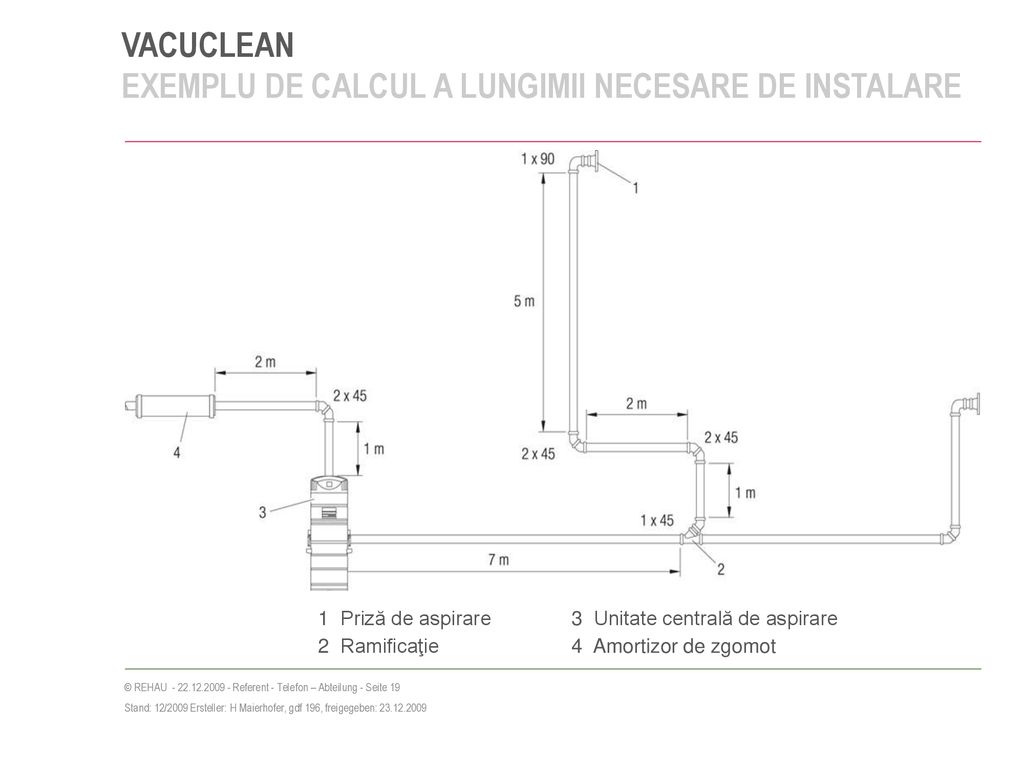

20 VACUCLEAN EXEMPLU DE CALCUL A LUNGIMII NECESARE DE ISNTALARE

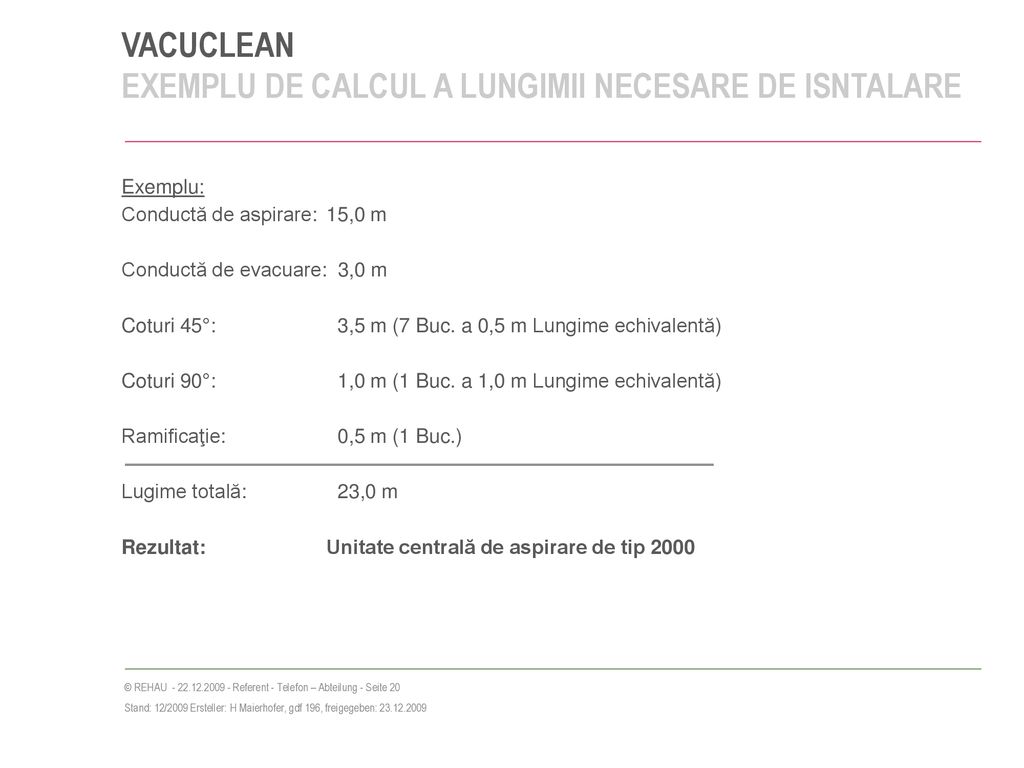

Conductă de aspirare: 15,0 m Conductă de evacuare: 3,0 m Coturi 45°: 3,5 m (7 Buc. a 0,5 m Lungime echivalentă) Coturi 90°: 1,0 m (1 Buc. a 1,0 m Lungime echivalentă) Ramificaţie: 0,5 m (1 Buc.) Lugime totală: 23,0 m Rezultat: Unitate centrală de aspirare de tip 2000

21 VACUCLEAN DOMENII DE UTILIZARE
Specificaţii pentru funcţionarea optimă Tip aparat Domeniu de utilizare Înălţimea de aspirare recomandată) [m] Lungimea recomandată a instalaţiei Număr recomandat de prize de aspirare Suprafaţa recomandată a locuinţei2) [m²] Modalitate de comandă recomandată 2000 Case/locuinţe pentru o familie 2,5 5,0 80 50 40 15 400 Unde radio sau cablu 3000 Case pentru mai multe familli, pensiuni mici, birouri, magazine 8,0 100 70 60 20 600 Cablu 4000 Un singur utilizator în pensiuni, birouri, magazine 120 90 25 800 Doi utilizatori în pensiuni, birouri, magazine 1) Diferenţa de înălţime dintre unitatea centrală de aspirare şi priza cea mai joasă de aspirare 2) Orientativ pentru alegerea tipului de aparat

22 VACUCLEAN TIPURI DE CLĂDIRE

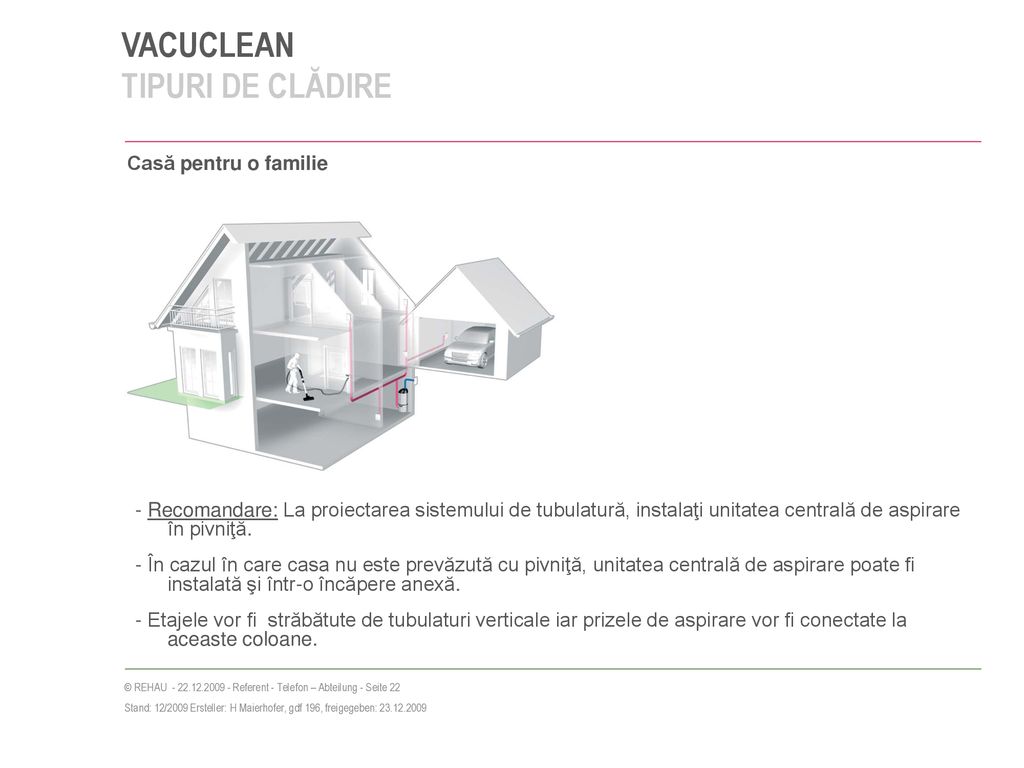

Casă pentru o familie - Recomandare: La proiectarea sistemului de tubulatură, instalaţi unitatea centrală de aspirare în pivniţă. - În cazul în care casa nu este prevăzută cu pivniţă, unitatea centrală de aspirare poate fi instalată şi într-o încăpere anexă. - Etajele vor fi străbătute de tubulaturi verticale iar prizele de aspirare vor fi conectate la aceaste coloane.

23 VACUCLEAN TIPURI DE CLĂDIRE

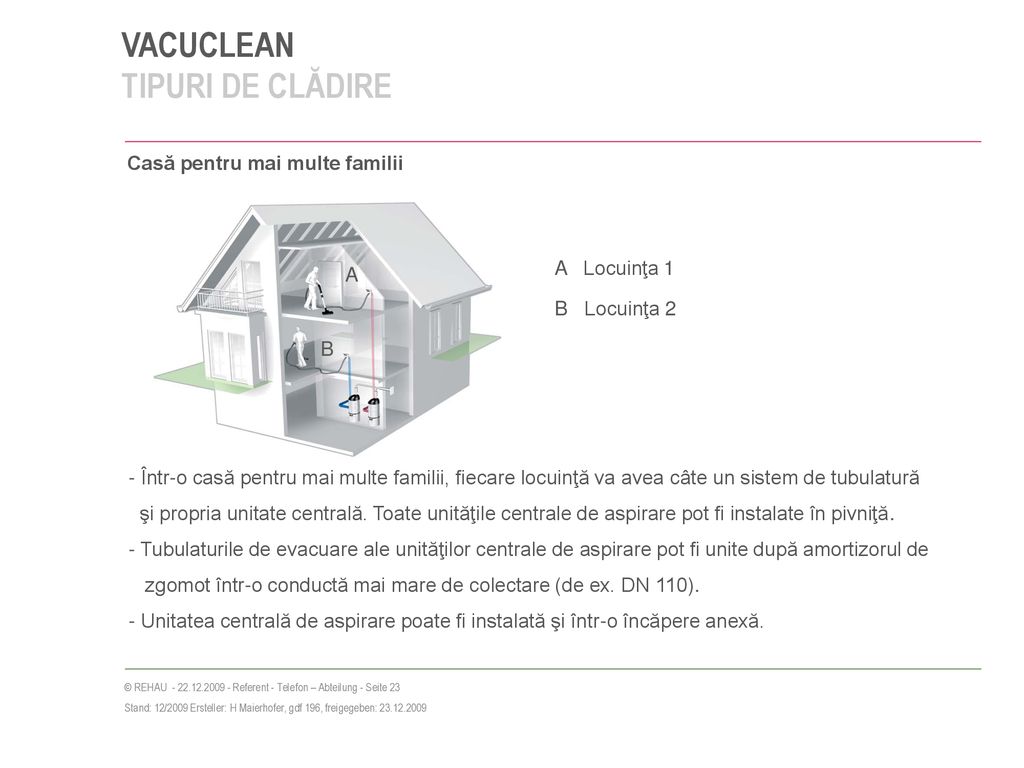

Casă pentru mai multe familii A Locuinţa 1 B Locuinţa 2 A B - Într-o casă pentru mai multe familii, fiecare locuinţă va avea câte un sistem de tubulatură şi propria unitate centrală. Toate unităţile centrale de aspirare pot fi instalate în pivniţă. - Tubulaturile de evacuare ale unităţilor centrale de aspirare pot fi unite după amortizorul de zgomot într-o conductă mai mare de colectare (de ex. DN 110). - Unitatea centrală de aspirare poate fi instalată şi într-o încăpere anexă.

24 VACUCLEAN TIPURI DE CLĂDIRE

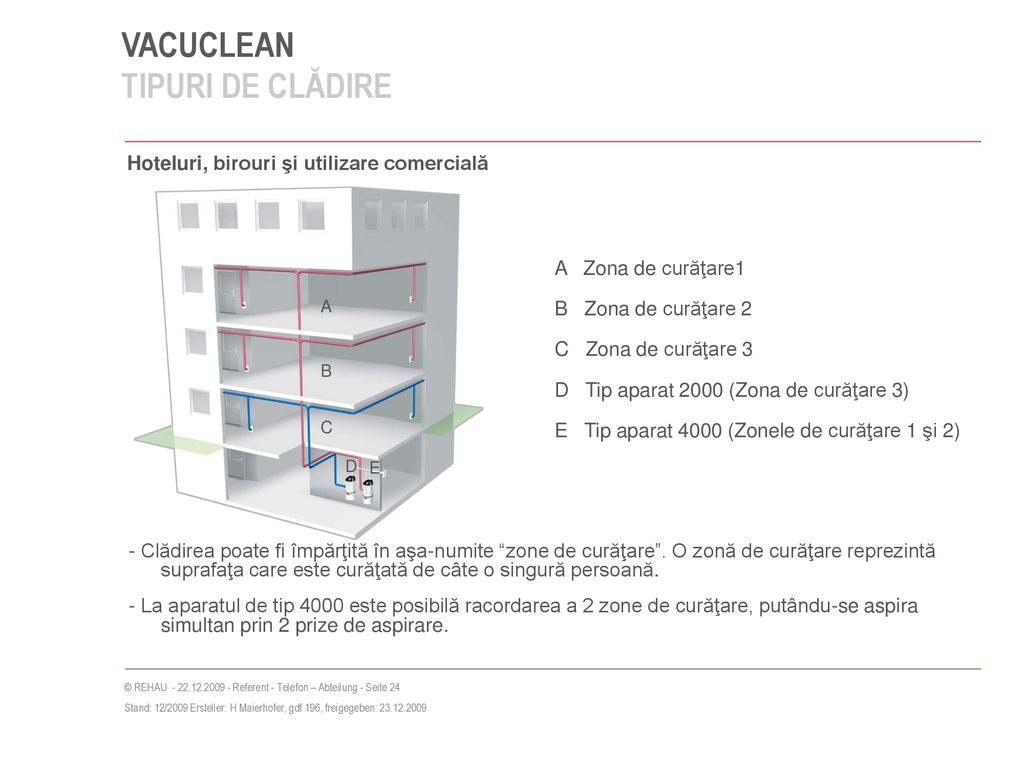

Hoteluri, birouri şi utilizare comercială A Zona de curăţare1 B Zona de curăţare 2 C Zona de curăţare 3 D Tip aparat 2000 (Zona de curăţare 3) E Tip aparat 4000 (Zonele de curăţare 1 şi 2) A B C D E - Clădirea poate fi împărţită în aşa-numite “zone de curăţare”. O zonă de curăţare reprezintă suprafaţa care este curăţată de câte o singură persoană. - La aparatul de tip 4000 este posibilă racordarea a 2 zone de curăţare, putându-se aspira simultan prin 2 prize de aspirare.

25 VACUCLEAN INSTALARE ŞI MONTAJ – DUZA DE ASPIRARE

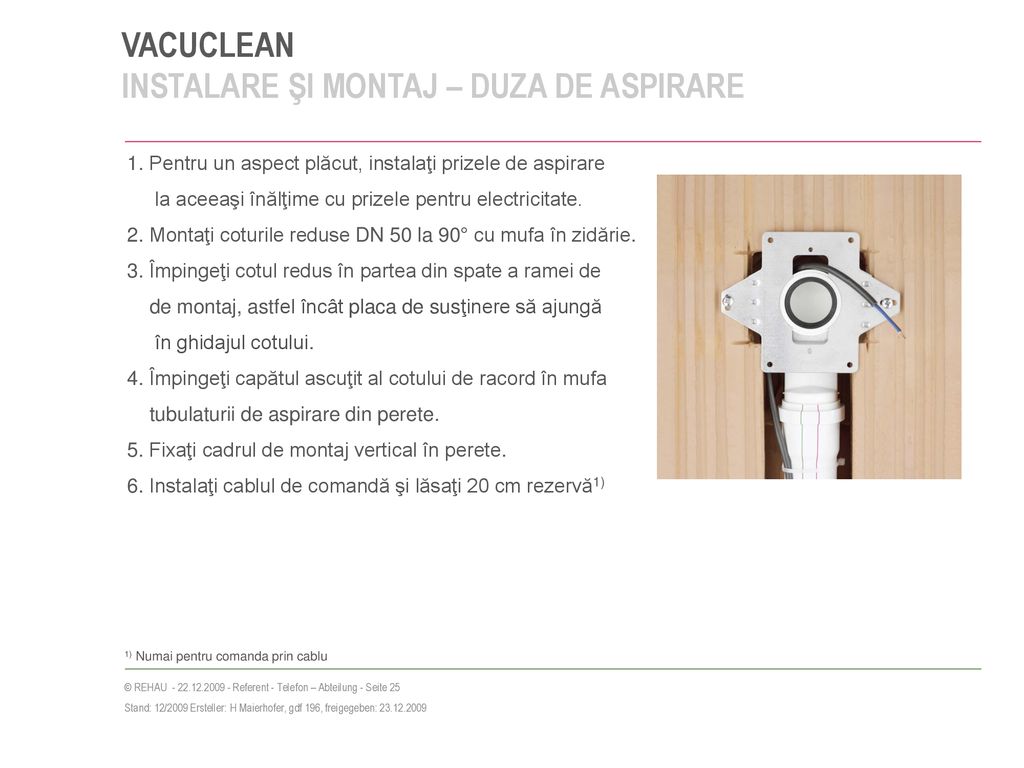

1. Pentru un aspect plăcut, instalaţi prizele de aspirare la aceeaşi înălţime cu prizele pentru electricitate. 2. Montaţi coturile reduse DN 50 la 90° cu mufa în zidărie. 3. Împingeţi cotul redus în partea din spate a ramei de de montaj, astfel încât placa de susţinere să ajungă în ghidajul cotului. 4. Împingeţi capătul ascuţit al cotului de racord în mufa tubulaturii de aspirare din perete. 5. Fixaţi cadrul de montaj vertical în perete. 6. Instalaţi cablul de comandă şi lăsaţi 20 cm rezervă1) Durch Nutzung wird die Saugdose permanent belastet. Eine stabile Montage ist daher ein Qualitätsmerkmal. 1) Numai pentru comanda prin cablu

26 VACUCLEAN INSTALARE ŞI MONTAJ – DUZA DE ASPIRARE

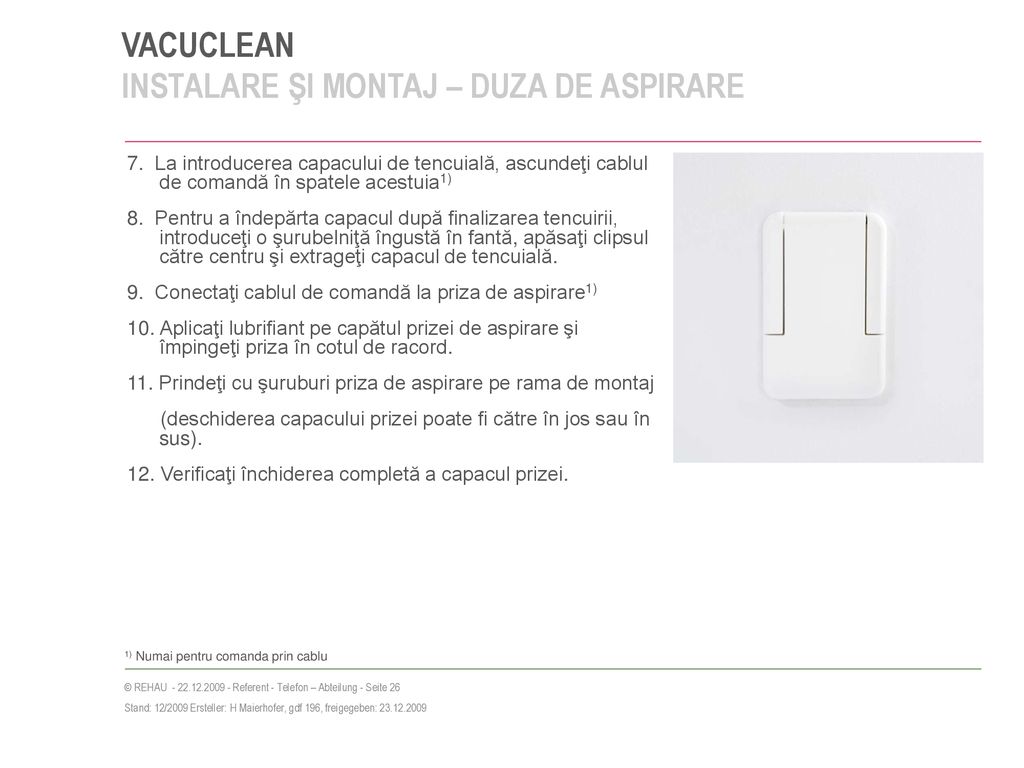

7. La introducerea capacului de tencuială, ascundeţi cablul de comandă în spatele acestuia1) 8. Pentru a îndepărta capacul după finalizarea tencuirii, introduceţi o şurubelniţă îngustă în fantă, apăsaţi clipsul către centru şi extrageţi capacul de tencuială. 9. Conectaţi cablul de comandă la priza de aspirare1) 10. Aplicaţi lubrifiant pe capătul prizei de aspirare şi împingeţi priza în cotul de racord. 11. Prindeţi cu şuruburi priza de aspirare pe rama de montaj (deschiderea capacului prizei poate fi către în jos sau în sus). 12. Verificaţi închiderea completă a capacul prizei. Durch Nutzung wird die Saugdose permanent belastet. Eine stabile Montage ist daher ein Qualitätsmerkmal. 1) Numai pentru comanda prin cablu

27 VACUCLEAN INSTALARE ŞI MONTAJ – DUZA DE ASPIRARE

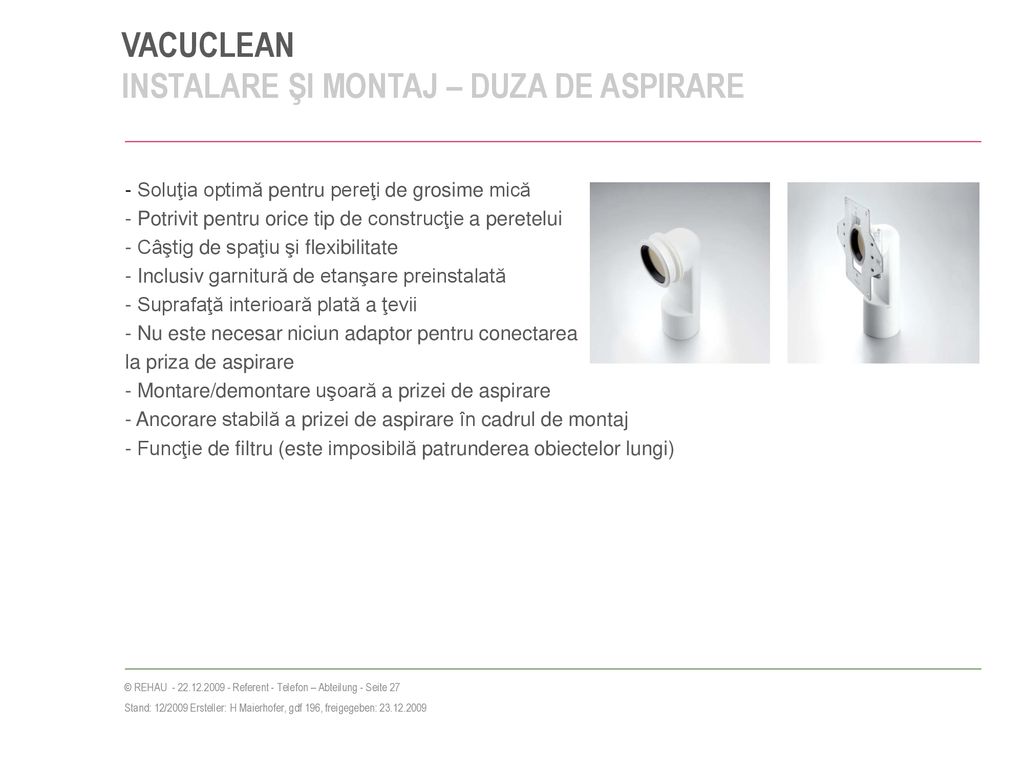

- Soluţia optimă pentru pereţi de grosime mică Potrivit pentru orice tip de construcţie a peretelui Câştig de spaţiu şi flexibilitate Inclusiv garnitură de etanşare preinstalată Suprafaţă interioară plată a ţevii Nu este necesar niciun adaptor pentru conectarea la priza de aspirare - Montare/demontare uşoară a prizei de aspirare - Ancorare stabilă a prizei de aspirare în cadrul de montaj Funcţie de filtru (este imposibilă patrunderea obiectelor lungi) „Steuermodul“ für Kabellösung

28 VACUCLEAN INSTALARE ŞI MONTAJ – DUZA DE ASPIRARE

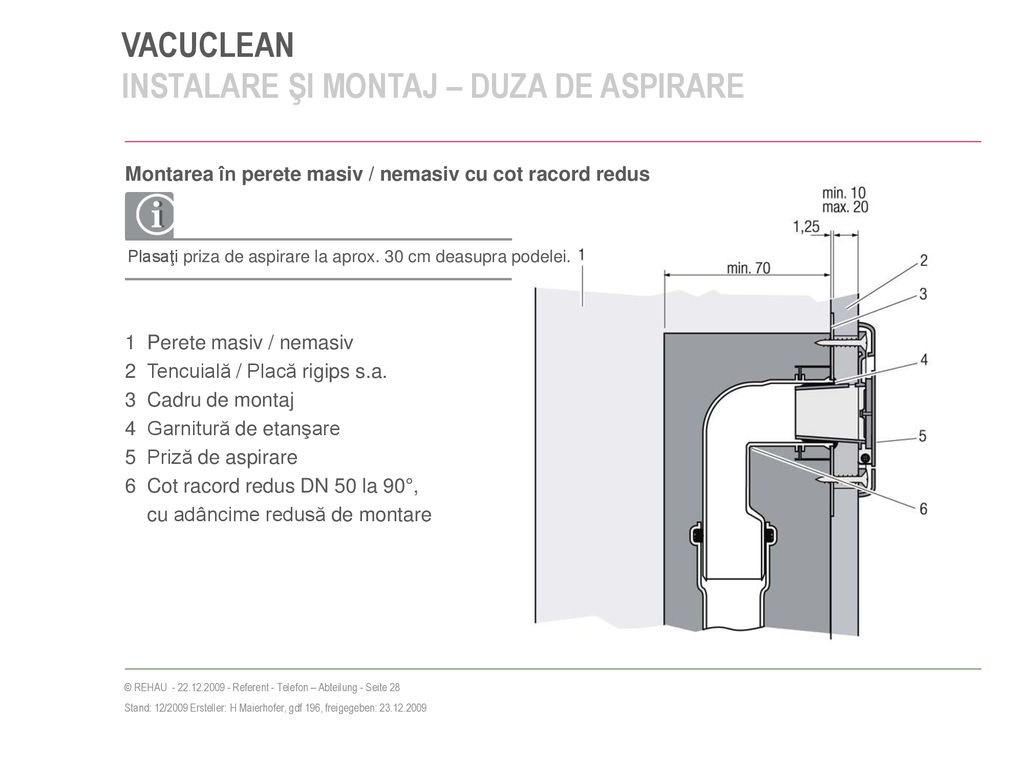

Montarea în perete masiv / nemasiv cu cot racord redus Plasaţi priza de aspirare la aprox. 30 cm deasupra podelei. 1 Perete masiv / nemasiv 2 Tencuială / Placă rigips s.a. 3 Cadru de montaj 4 Garnitură de etanşare 5 Priză de aspirare 6 Cot racord redus DN 50 la 90°, cu adâncime redusă de montare

29 VACUCLEAN INSTALARE ŞI MONTAJ – TUBULATURA DE ASPIRARE
RAUPIANO PLUS DN 50 Cot la 90° pentru conectarea la priza de aspirare Coturi 2 x 45° pe traseul tubulaturii (proprietăţi aerodinamice sporite) Ramificaţii la 45° Conexiune la unitatea centrală prin manşon dublu RAUPIANO PLUS Conexiune stânga/dreapta la unitatea centrală Tubulatură de evacuare în exterior RAUPIANO are o rigiditate ridicată, exterior corespunzător şi o amortizare excelentă a zgomotului. Zgomotul rămâne în pivniţă.

30 VACUCLEAN INSTALARE ŞI MONTAJ – TUBULATURA DE EVACUARE

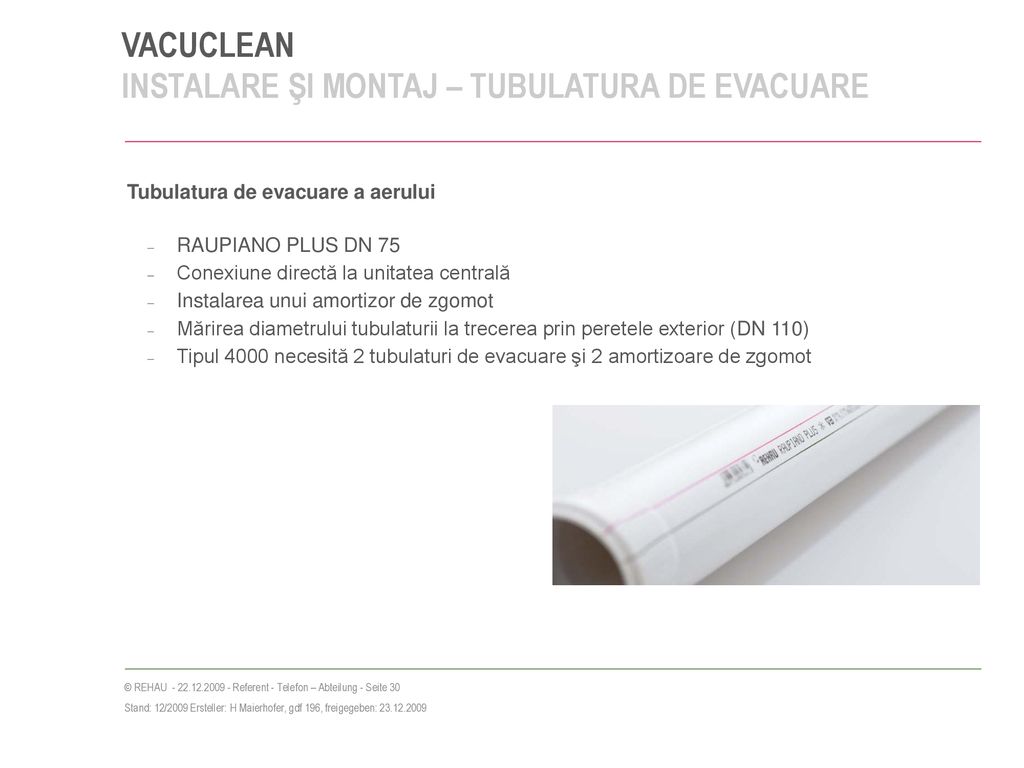

Tubulatura de evacuare a aerului RAUPIANO PLUS DN 75 Conexiune directă la unitatea centrală Instalarea unui amortizor de zgomot Mărirea diametrului tubulaturii la trecerea prin peretele exterior (DN 110) Tipul 4000 necesită 2 tubulaturi de evacuare şi 2 amortizoare de zgomot RAUPIANO are o rigiditate ridicată, exterior corespunzător şi o amortizare excelentă a zgomotului. Zgomotul rămâne în pivniţă.

31 VACUCLEAN INSTALARE ŞI MONTAJ – TUBULATURA DE ASPIRARE

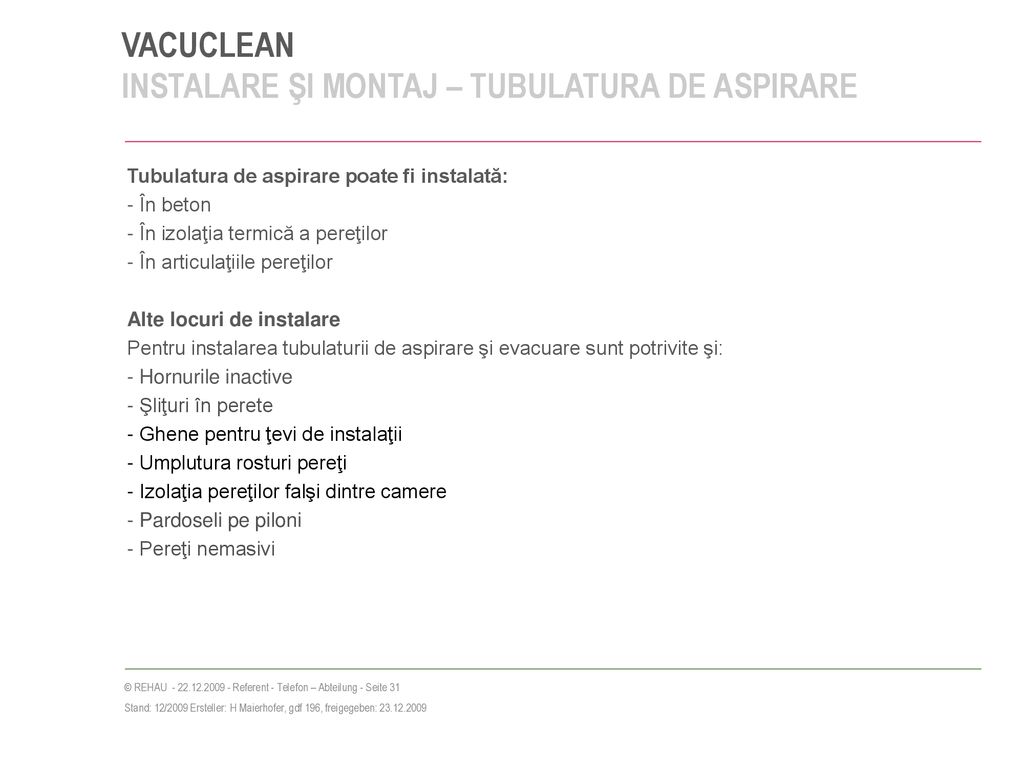

Tubulatura de aspirare poate fi instalată: - În beton - În izolaţia termică a pereţilor - În articulaţiile pereţilor Alte locuri de instalare Pentru instalarea tubulaturii de aspirare şi evacuare sunt potrivite şi: - Hornurile inactive - Şliţuri în perete - Ghene pentru ţevi de instalaţii - Umplutura rosturi pereţi - Izolaţia pereţilor falşi dintre camere - Pardoseli pe piloni - Pereţi nemasivi RAUPIANO are o rigiditate ridicată, exterior corespunzător şi o amortizare excelentă a zgomotului. Zgomotul rămâne în pivniţă.

32 VACUCLEAN INSTALARE ŞI MONTAJ – TUBULATURA DE ASPIRARE
Instalarea în beton Prin instalarea în beton, statica structurii nu trebuie modificată. - Înainte de începerea lucrării, consultaţi sfatului unui specialist. - Dacă este posibilă betonarea, fixaţi toate părţile tubulaturii în aşa fel încât să nu îşi schimbe poziţia în timpul betonării. - Astupaţi mufele cu bandă adezivă, pentru a nu pătrunde ciment în ele. 6 5 4 1 Recomandare: A se efectua izolarea conductei faţă de corpul construcţiei prin utilizarea izolaţiilor obişnuite din comerţ rezistente la umezeală (S > 4 mm). Trecerea în şliţul peretelui trebuie introdusă cu atenţie. 3 2 1 Perete 4 Izolaţie 2 Cablu comandă 5 Pavaj 3 Pardoseală 6 Covor

33 VACUCLEAN INSTALARE ŞI MONTAJ – TUBULATURA DE ASPIRARE

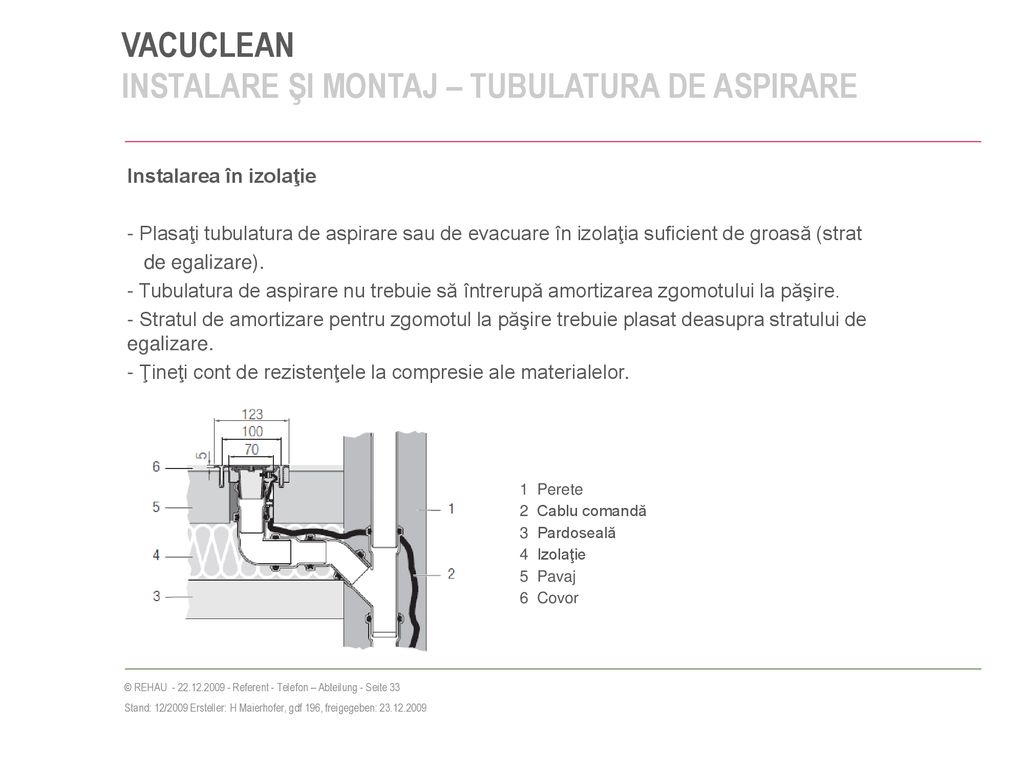

Instalarea în izolaţie - Plasaţi tubulatura de aspirare sau de evacuare în izolaţia suficient de groasă (strat de egalizare). - Tubulatura de aspirare nu trebuie să întrerupă amortizarea zgomotului la păşire. - Stratul de amortizare pentru zgomotul la păşire trebuie plasat deasupra stratului de egalizare. - Ţineţi cont de rezistenţele la compresie ale materialelor. 1 Perete 2 Cablu comandă 3 Pardoseală 4 Izolaţie 5 Pavaj 6 Covor

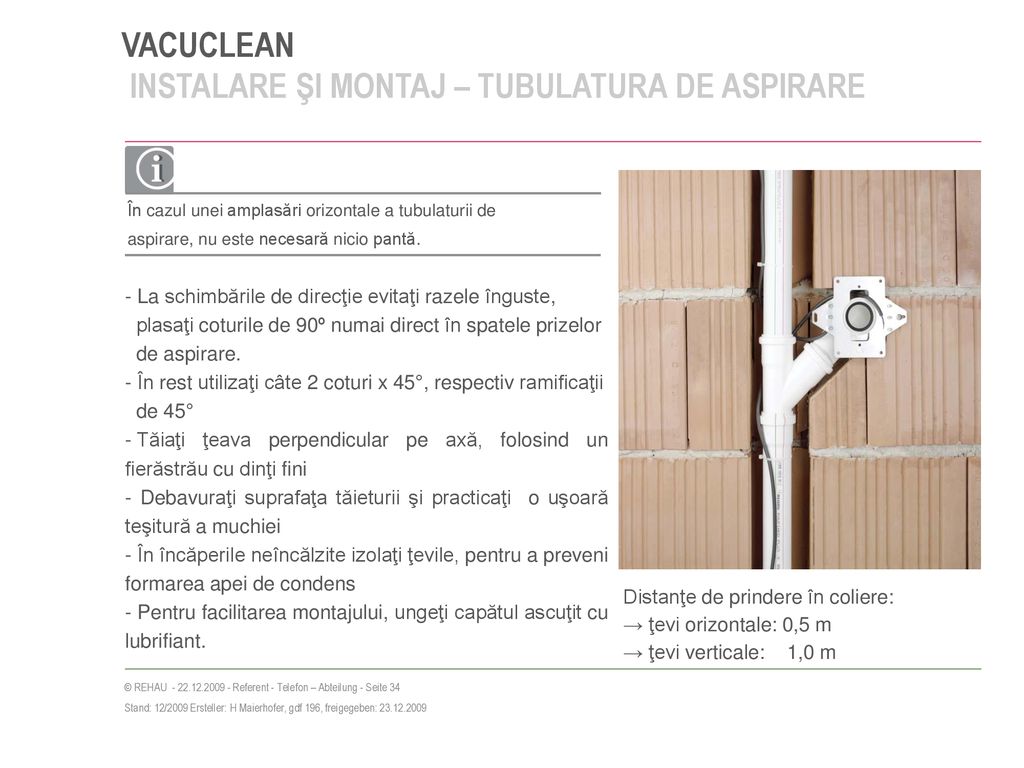

34 VACUCLEAN INSTALARE ŞI MONTAJ – TUBULATURA DE ASPIRARE
În cazul unei amplasări orizontale a tubulaturii de aspirare, nu este necesară nicio pantă. La schimbările de direcţie evitaţi razele înguste, plasaţi coturile de 90º numai direct în spatele prizelor de aspirare. În rest utilizaţi câte 2 coturi x 45°, respectiv ramificaţii de 45° Tăiaţi ţeava perpendicular pe axă, folosind un fierăstrău cu dinţi fini - Debavuraţi suprafaţa tăieturii şi practicaţi o uşoară teşitură a muchiei În încăperile neîncălzite izolaţi ţevile, pentru a preveni formarea apei de condens Pentru facilitarea montajului, ungeţi capătul ascuţit cu lubrifiant. Distanţe de prindere în coliere: → ţevi orizontale: 0,5 m → ţevi verticale: 1,0 m

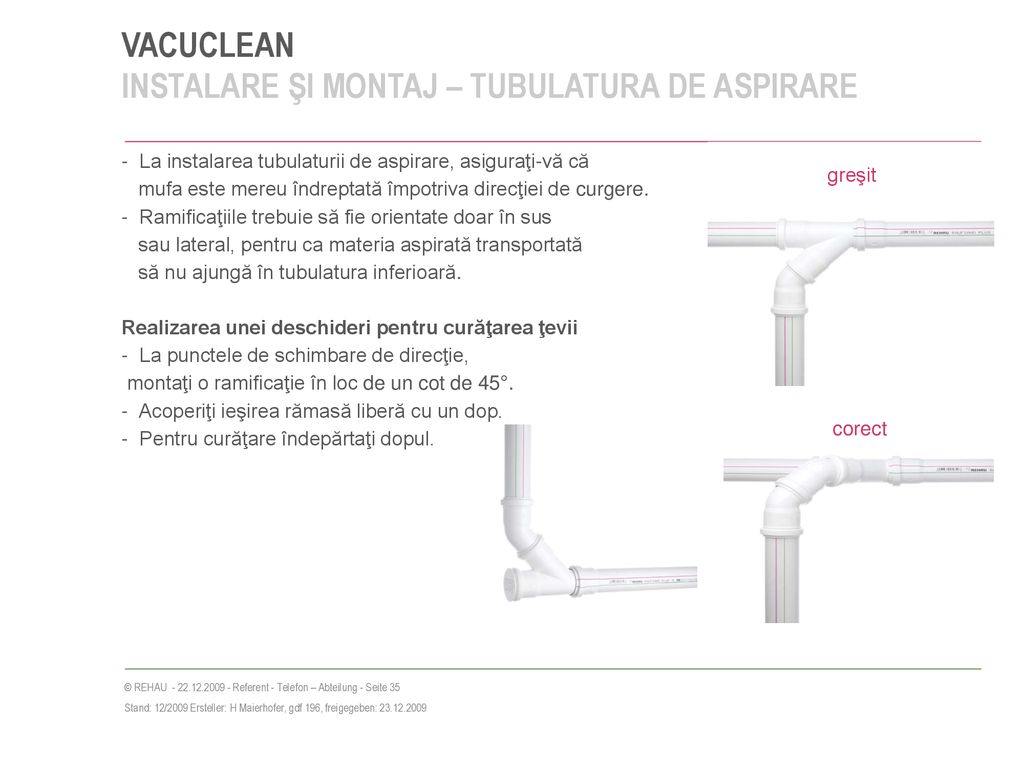

35 VACUCLEAN INSTALARE ŞI MONTAJ – TUBULATURA DE ASPIRARE
- La instalarea tubulaturii de aspirare, asiguraţi-vă că mufa este mereu îndreptată împotriva direcţiei de curgere. - Ramificaţiile trebuie să fie orientate doar în sus sau lateral, pentru ca materia aspirată transportată să nu ajungă în tubulatura inferioară. Realizarea unei deschideri pentru curăţarea ţevii - La punctele de schimbare de direcţie, montaţi o ramificaţie în loc de un cot de 45°. - Acoperiţi ieşirea rămasă liberă cu un dop. - Pentru curăţare îndepărtaţi dopul. greşit corect

36 VACUCLEAN INSTALARE ŞI MONTAJ – UNITATEA DE ASPIRARE

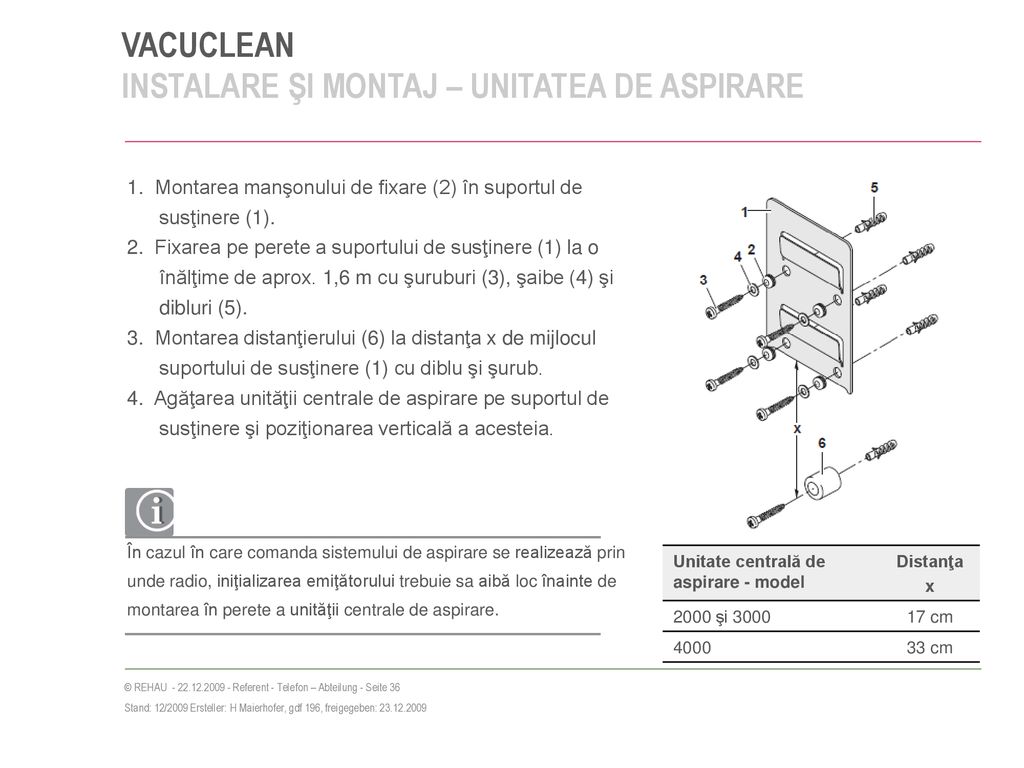

1. Montarea manşonului de fixare (2) în suportul de susţinere (1). 2. Fixarea pe perete a suportului de susţinere (1) la o înălţime de aprox. 1,6 m cu şuruburi (3), şaibe (4) şi dibluri (5). 3. Montarea distanţierului (6) la distanţa x de mijlocul suportului de susţinere (1) cu diblu şi şurub. 4. Agăţarea unităţii centrale de aspirare pe suportul de susţinere şi poziţionarea verticală a acesteia. În cazul în care comanda sistemului de aspirare se realizează prin unde radio, iniţializarea emiţătorului trebuie sa aibă loc înainte de montarea în perete a unităţii centrale de aspirare. Unitate centrală de aspirare - model Distanţa x 2000 şi 3000 17 cm 4000 33 cm

37 VACUCLEAN INSTALARE ŞI MONTAJ – UNITATEA DE ASPIRARE

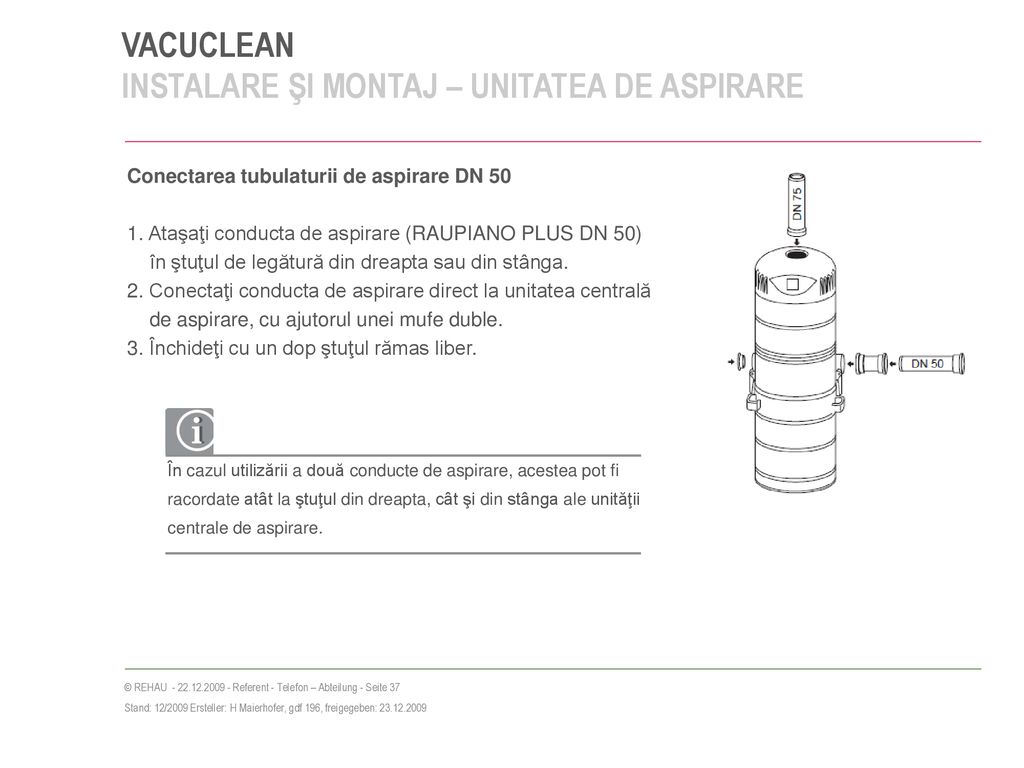

Conectarea tubulaturii de aspirare DN 50 1. Ataşaţi conducta de aspirare (RAUPIANO PLUS DN 50) în ştuţul de legătură din dreapta sau din stânga. 2. Conectaţi conducta de aspirare direct la unitatea centrală de aspirare, cu ajutorul unei mufe duble. 3. Închideţi cu un dop ştuţul rămas liber. În cazul utilizării a două conducte de aspirare, acestea pot fi racordate atât la ştuţul din dreapta, cât şi din stânga ale unităţii centrale de aspirare.

38 VACUCLEAN INSTALARE ŞI MONTAJ – UNITATEA DE ASPIRARE

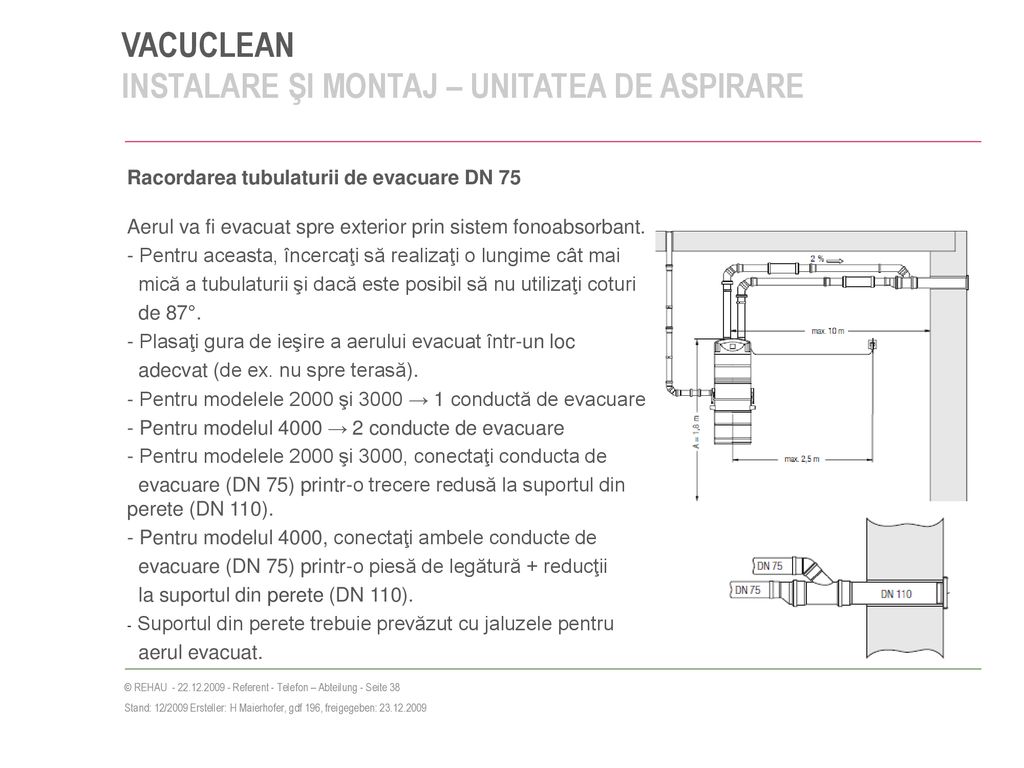

Racordarea tubulaturii de evacuare DN 75 Aerul va fi evacuat spre exterior prin sistem fonoabsorbant. - Pentru aceasta, încercaţi să realizaţi o lungime cât mai mică a tubulaturii şi dacă este posibil să nu utilizaţi coturi de 87°. - Plasaţi gura de ieşire a aerului evacuat într-un loc adecvat (de ex. nu spre terasă). - Pentru modelele 2000 şi 3000 → 1 conductă de evacuare - Pentru modelul 4000 → 2 conducte de evacuare - Pentru modelele 2000 şi 3000, conectaţi conducta de evacuare (DN 75) printr-o trecere redusă la suportul din perete (DN 110). - Pentru modelul 4000, conectaţi ambele conducte de evacuare (DN 75) printr-o piesă de legătură + reducţii la suportul din perete (DN 110). Suportul din perete trebuie prevăzut cu jaluzele pentru aerul evacuat.

39 VACUCLEAN PUNEREA ÎN FUNCŢIUNE ŞI COMANDA

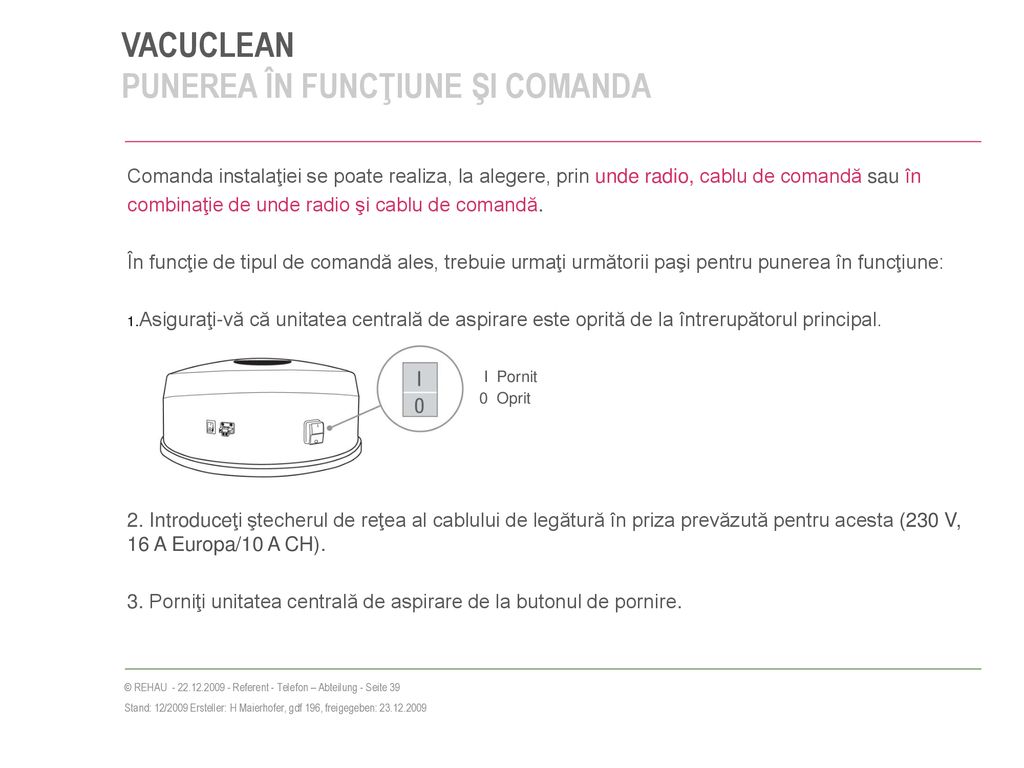

Comanda instalaţiei se poate realiza, la alegere, prin unde radio, cablu de comandă sau în combinaţie de unde radio şi cablu de comandă. În funcţie de tipul de comandă ales, trebuie urmaţi următorii paşi pentru punerea în funcţiune: Asiguraţi-vă că unitatea centrală de aspirare este oprită de la întrerupătorul principal. 2. Introduceţi ştecherul de reţea al cablului de legătură în priza prevăzută pentru acesta (230 V, 16 A Europa/10 A CH). 3. Porniţi unitatea centrală de aspirare de la butonul de pornire. I Pornit 0 Oprit

40 VACUCLEAN PUNEREA ÎN FUNCŢIUNE ŞI COMANDA

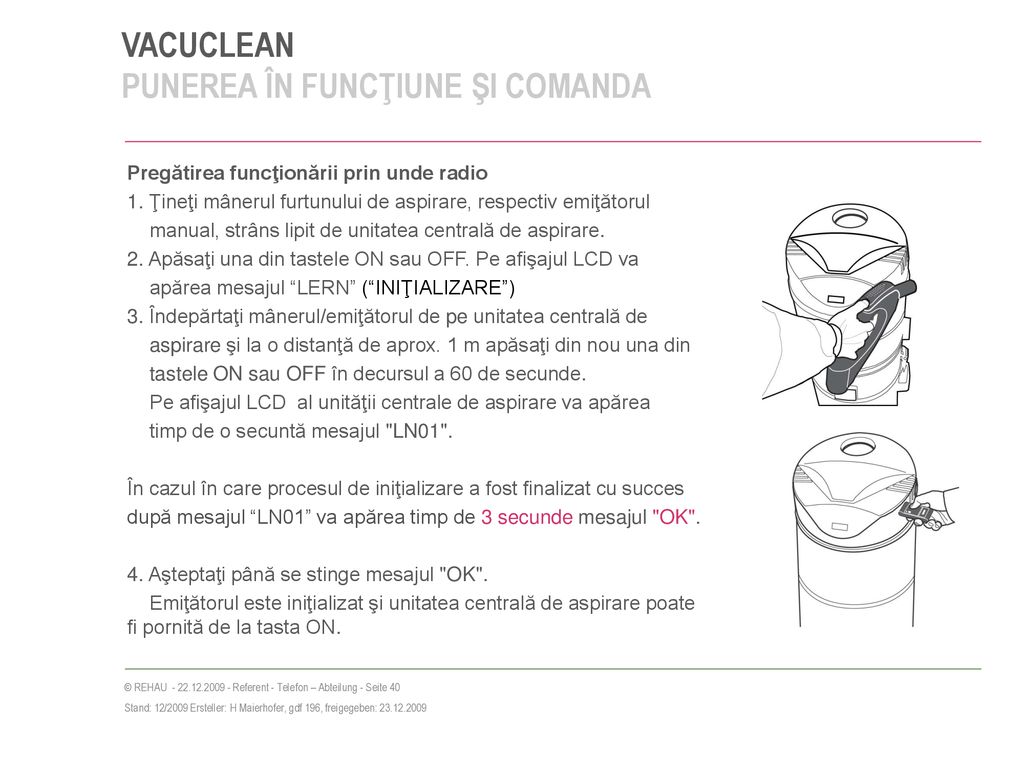

Pregătirea funcţionării prin unde radio 1. Ţineţi mânerul furtunului de aspirare, respectiv emiţătorul manual, strâns lipit de unitatea centrală de aspirare. 2. Apăsaţi una din tastele ON sau OFF. Pe afişajul LCD va apărea mesajul “LERN” (“INIŢIALIZARE”) 3. Îndepărtaţi mânerul/emiţătorul de pe unitatea centrală de aspirare şi la o distanţă de aprox. 1 m apăsaţi din nou una din tastele ON sau OFF în decursul a 60 de secunde. Pe afişajul LCD al unităţii centrale de aspirare va apărea timp de o secuntă mesajul "LN01". În cazul în care procesul de iniţializare a fost finalizat cu succes după mesajul “LN01” va apărea timp de 3 secunde mesajul "OK". 4. Aşteptaţi până se stinge mesajul "OK". Emiţătorul este iniţializat şi unitatea centrală de aspirare poate fi pornită de la tasta ON. În cazul în care iniţializarea a eşuat, repetaţi procesul În cazul în care iniţializarea nu a putut fi efectuată, apare pe afişajul LCD al unităţii centrale de aspirare timp de o secundă mesajul “LN01” şi apoi Timp de 3 secunde mesajul "FAIL". Aceste 2 mesaje se pot repeta de până la 10 ori. 1. Aşteptaţi până când pe afişajul LCD apar alternativ mesajele "FFB" şi "OPEN“. 2. Iniţializaţi din nou emiţătorul (vezi mai sus). Asiguraţi-vă ca distanţa de 1m şi timpul de 60 de secunde nu sunt depăşite.

41 VACUCLEAN PUNEREA ÎN FUNCŢIUNE ŞI COMANDA
Conectarea cablului de comandă 1. Scoateţi ştecherul de contact din priza pentru cablul de comandă a unităţii centrale de aspirare. 2. Conectaţi firul cablului de comandă la ştecherul de contact 3. Introduceţi ştecherul de contact împreună cu firul cablului de comandă în priza pentru cablul de comandă.

42 VACUCLEAN PUNEREA ÎN FUNCŢUNE ŞI COMANDA
Repeater Un repeater măreşte raza de acţiune a telecomenzii. Nu este recomandată utilizarea a mai mult de un repeater. Iniţializarea emiţătorului în repeater 1. Introduceţi repeaterul în priză. 2. Ţineţi mânerul tubului de aspirare sau emiţătorul manual strâns lipit de carcasa repeaterului. 3. Apăsaţi tasta OFF a emiţătorului şi ţineţi apăsat până când se aprinde un led galben pe repeater. 4. Îndepărtaţi emiţătorul de pe repeater şi apăsaţi din nou tasta OFF. Led-ul galben de pe repeater se stinge. Emiţătorul este memorat. 5. Scoateţi repeaterul din priză.

43 VACUCLEAN PUNEREA ÎN FUNCŢUNE ŞI COMANDA

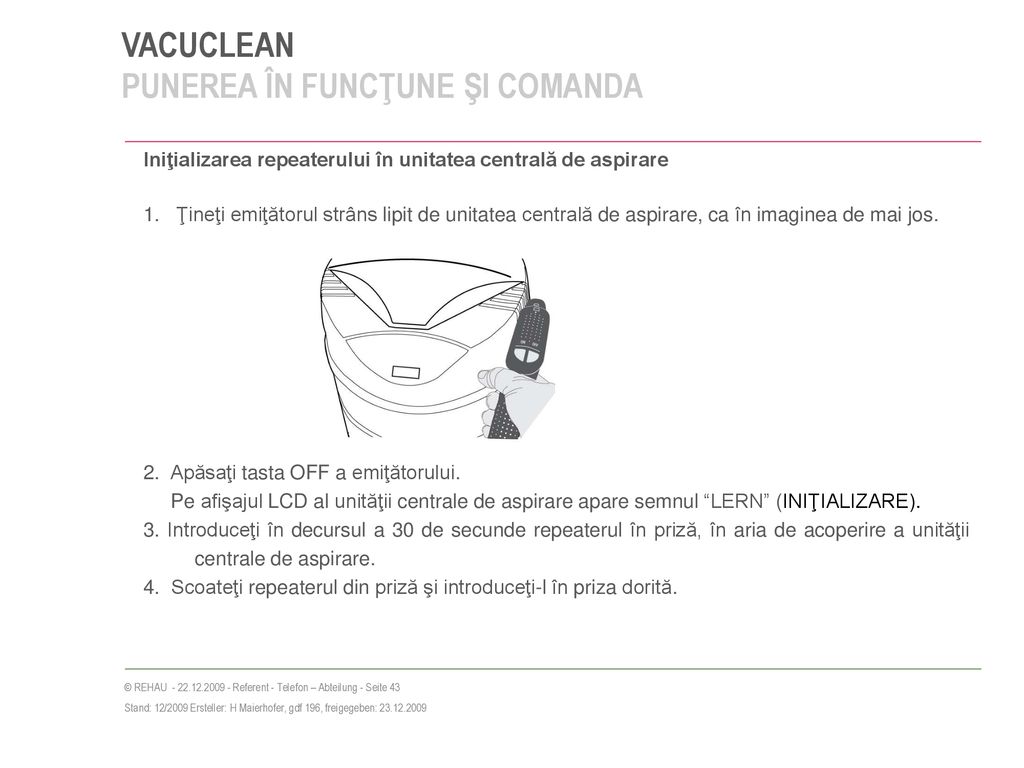

Iniţializarea repeaterului în unitatea centrală de aspirare 1. Ţineţi emiţătorul strâns lipit de unitatea centrală de aspirare, ca în imaginea de mai jos. 2. Apăsaţi tasta OFF a emiţătorului. Pe afişajul LCD al unităţii centrale de aspirare apare semnul “LERN” (INIŢIALIZARE). 3. Introduceţi în decursul a 30 de secunde repeaterul în priză, în aria de acoperire a unităţii centrale de aspirare. 4. Scoateţi repeaterul din priză şi introduceţi-l în priza dorită. Ştergerea emiţătorului şi a repeaterului din unitatea centrală de aspirare 1. Ţineţi emiţătorul strâns lipit de unitatea centrală de aspireare. 2. Ţineţi apăsată tasta OFF timp de 5 secunde, fără a depărta emiţătorul de unitatea centrală de aspirare.. În cazul în care procesul de ştergere a fost încheiat cu succes, pe afişajul LCD al unităţii centrale de aspirare va apărea: - "LERN" / INIŢIALIZARE??? timp de 2 secunde - "CLR" timp de 3 secunde - "OK" timp de 2 secunde - "FFB" şi "OPEN" alternativ Toate emiţătoarele anterioare sunt şterse din unitatea centrală şi din repeater

44 VACUCLEAN INSTRUCŢIUNI ÎN CAZ DE DEFECŢIUNE

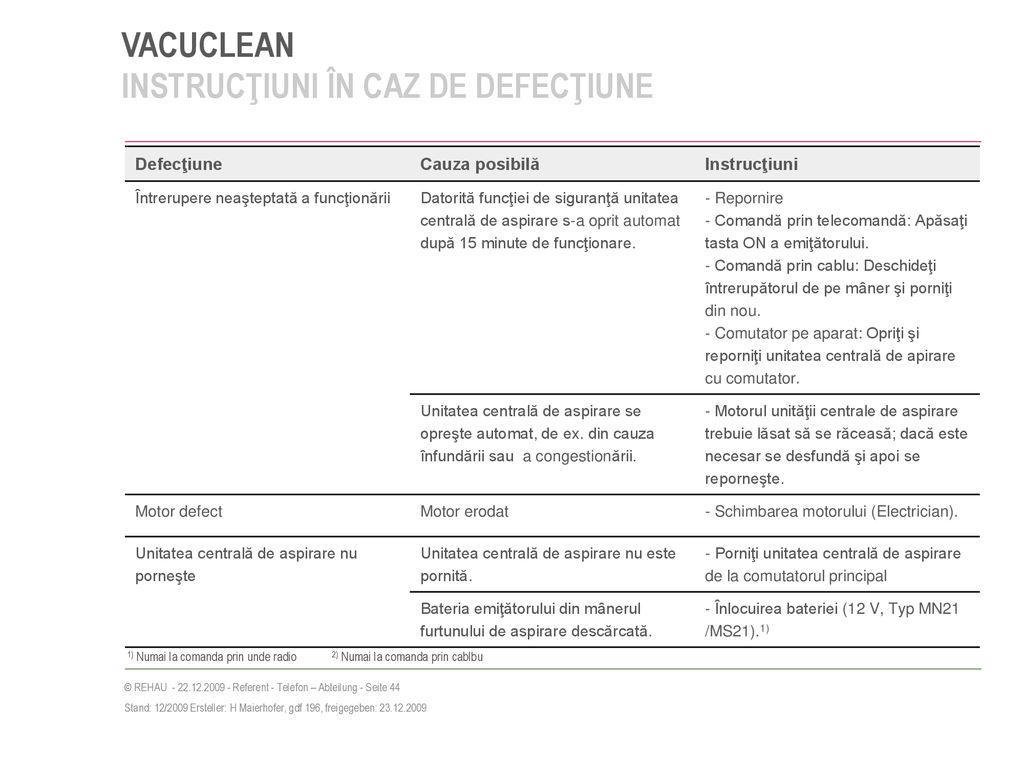

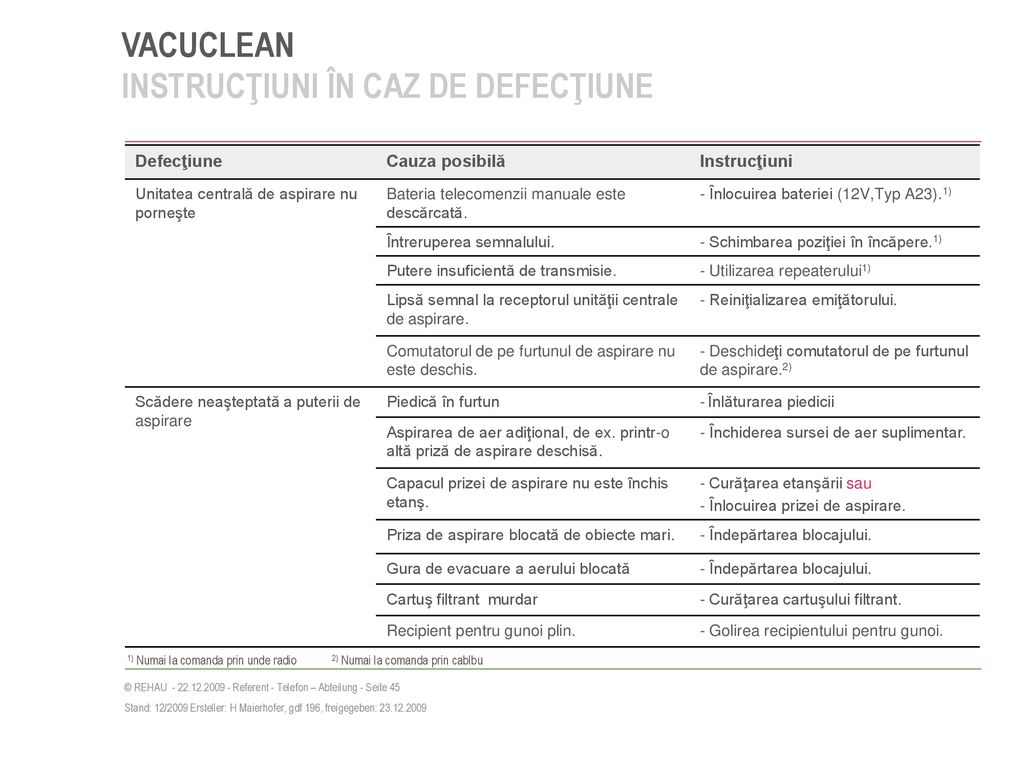

Cauza posibilă Instrucţiuni Întrerupere neaşteptată a funcţionării Datorită funcţiei de siguranţă unitatea centrală de aspirare s-a oprit automat după 15 minute de funcţionare. - Repornire Comandă prin telecomandă: Apăsaţi tasta ON a emiţătorului. Comandă prin cablu: Deschideţi întrerupătorul de pe mâner şi porniţi din nou. - Comutator pe aparat: Opriţi şi reporniţi unitatea centrală de apirare cu comutator. Unitatea centrală de aspirare se opreşte automat, de ex. din cauza înfundării sau a congestionării. Motorul unităţii centrale de aspirare trebuie lăsat să se răceasă; dacă este necesar se desfundă şi apoi se reporneşte. Motor defect Motor erodat Schimbarea motorului (Electrician). Unitatea centrală de aspirare nu porneşte Unitatea centrală de aspirare nu este pornită. Porniţi unitatea centrală de aspirare de la comutatorul principal Bateria emiţătorului din mânerul furtunului de aspirare descărcată. Înlocuirea bateriei (12 V, Typ MN21 /MS21).1) 1) Numai la comanda prin unde radio 2) Numai la comanda prin cablbu

45 VACUCLEAN INSTRUCŢIUNI ÎN CAZ DE DEFECŢIUNE
Cauza posibilă Instrucţiuni Unitatea centrală de aspirare nu porneşte Bateria telecomenzii manuale este descărcată. - Înlocuirea bateriei (12V,Typ A23).1) Întreruperea semnalului. Schimbarea poziţiei în încăpere.1) Putere insuficientă de transmisie. Utilizarea repeaterului1) Lipsă semnal la receptorul unităţii centrale de aspirare. Reiniţializarea emiţătorului. Comutatorul de pe furtunul de aspirare nu este deschis. Deschideţi comutatorul de pe furtunul de aspirare.2) Scădere neaşteptată a puterii de aspirare Piedică în furtun Înlăturarea piedicii Aspirarea de aer adiţional, de ex. printr-o altă priză de aspirare deschisă. Închiderea sursei de aer suplimentar. Capacul prizei de aspirare nu este închis etanş. Curăţarea etanşării sau - Înlocuirea prizei de aspirare. Priza de aspirare blocată de obiecte mari. Îndepărtarea blocajului. Gura de evacuare a aerului blocată Cartuş filtrant murdar Curăţarea cartuşului filtrant. Recipient pentru gunoi plin. Golirea recipientului pentru gunoi. 1) Numai la comanda prin unde radio 2) Numai la comanda prin cablbu

46 VĂ MULŢUMIM PENTRU ATENŢIE

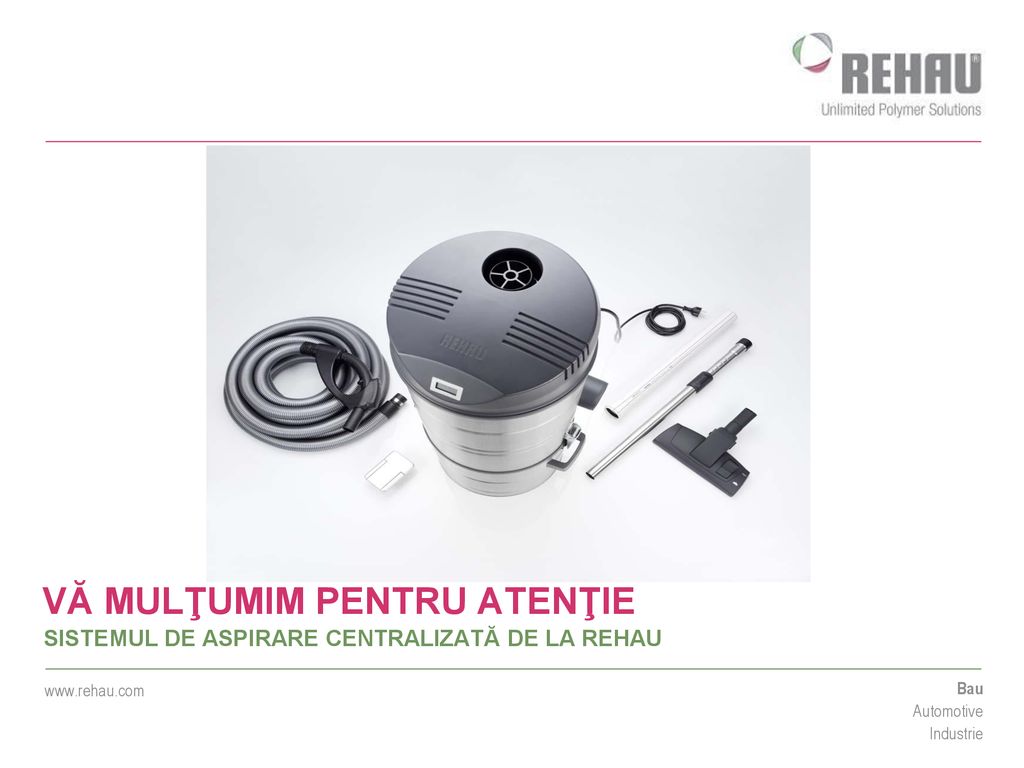

SISTEMUL DE ASPIRARE CENTRALIZATĂ DE LA REHAU
