Untersuchungsstrategie Grundwasser Strategie de investigare Apa freatica DR. ROLF HAHN REFERAT 44 – ALTLASTEN, SCHADENSFÄLLE Vortrag Dr. Hahn Untersuchungsstrategie Grundwasser

Untersuchungsstrategie Grundwasser

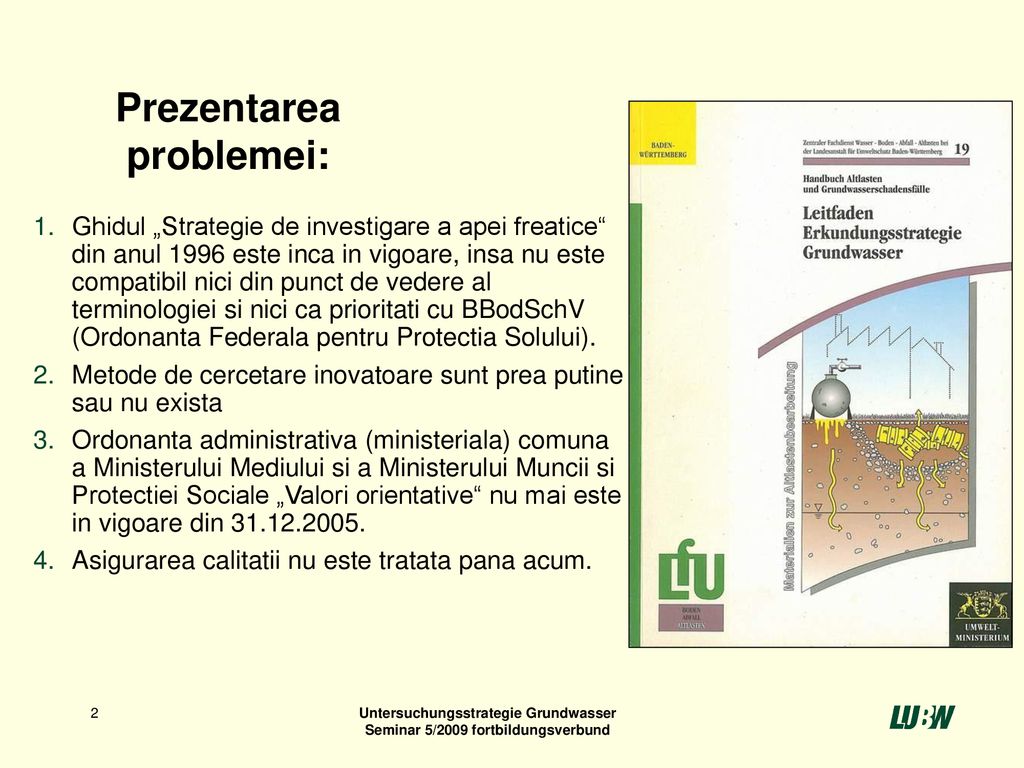

Prezentarea problemei: Ghidul „Strategie de investigare a apei freatice“ din anul 1996 este inca in vigoare, insa nu este compatibil nici din punct de vedere al terminologiei si nici ca prioritati cu BBodSchV (Ordonanta Federala pentru Protectia Solului). Metode de cercetare inovatoare sunt prea putine sau nu exista Ordonanta administrativa (ministeriala) comuna a Ministerului Mediului si a Ministerului Muncii si Protectiei Sociale „Valori orientative“ nu mai este in vigoare din Asigurarea calitatii nu este tratata pana acum. Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund Vortrag Dr. Hahn Untersuchungsstrategie Grundwasser

Strategia de investigare a apei freatice in locuri contaminate 2007
Ghidul „Strategia investigarii, Apa freatica“ 1996 + BBodSchG(Legea Federala ptr. Prot. Solului), BBodSchV (Ordonanta ptr Protectia Solului), LBodSchAG (Legea Landului BW ptr Prot. Solului si Situri Contaminate), VwV OW (Ordonante administrative), Documente LABO- si LAGA + Metode inovative de investigare, ca de ex. experimente de pompare a imisiilor, Direct-Push, Analiza chimica la locul masurarii, Procedee forenziene? (GC-MS-Fingerprinting, Marcarea izotopilor) Strategia de investigare a apei freatice in locuri contaminate 2007 Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

Scopuri: Sinteza cunostintelor de specialitate din ordonantele administrative (ministeriale) si din Ghidul „Strategie de investigare - Apa freatica“ din 1996, astfel incat la tratarea unor cazuri concrete in viitor, se va lua in considerare doar noul ghid, Descrierea unor strategii de investigare conforme legislatiei pentru luarea deciziilor privind investigatia orientativa, detaliata si investigatia pentru remediere, precum si pentru NA (Natural Attenuation – atenuare naturala) si proportionalitate. Strategia de investigare – Apa freatica Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

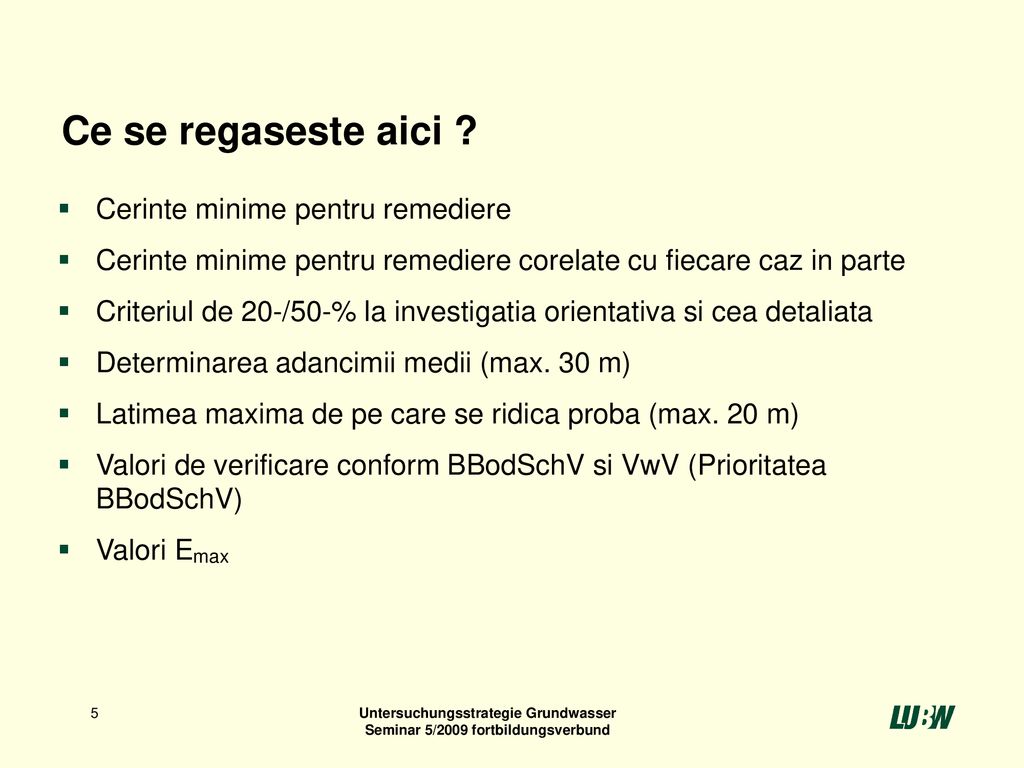

Ce se regaseste aici ? Cerinte minime pentru remediere Cerinte minime pentru remediere corelate cu fiecare caz in parte Criteriul de 20-/50-% la investigatia orientativa si cea detaliata Determinarea adancimii medii (max. 30 m) Latimea maxima de pe care se ridica proba (max. 20 m) Valori de verificare conform BBodSchV si VwV (Prioritatea BBodSchV) Valori Emax Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

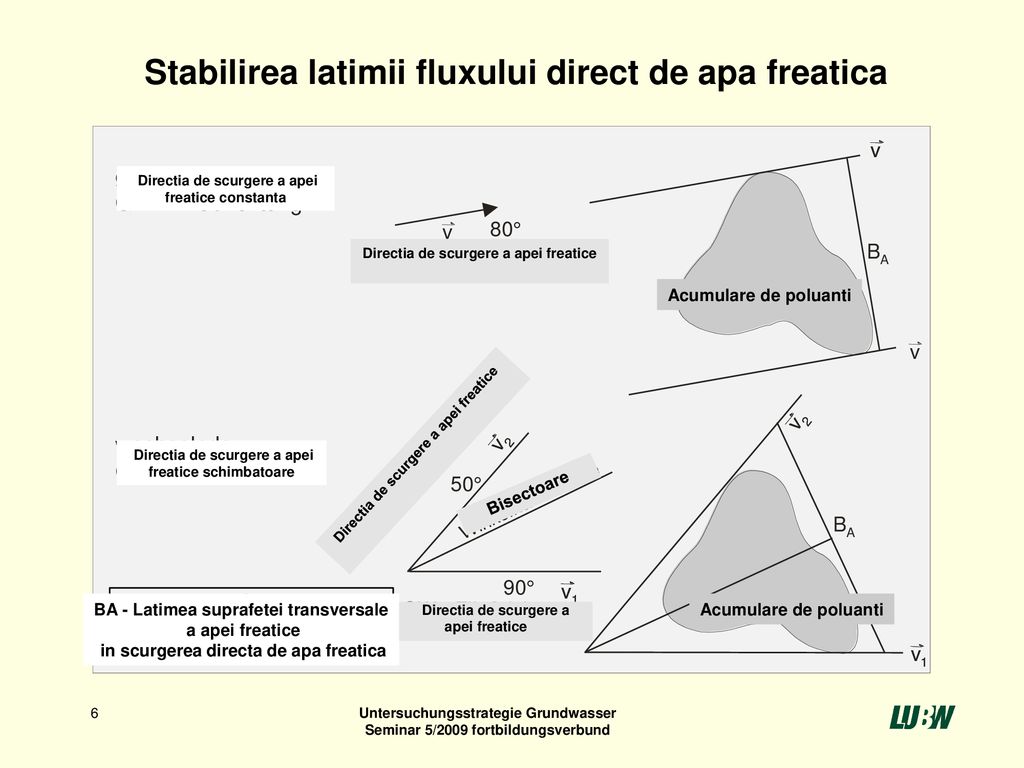

Stabilirea latimii fluxului direct de apa freatica
Directia de scurgere a apei freatice constanta Directia de scurgere a apei freatice Acumulare de poluanti Directia de scurgere a apei freatice schimbatoare Directia de scurgere a apei freatice Bisectoare BA - Latimea suprafetei transversale a apei freatice in scurgerea directa de apa freatica Acumulare de poluanti Directia de scurgere a apei freatice Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

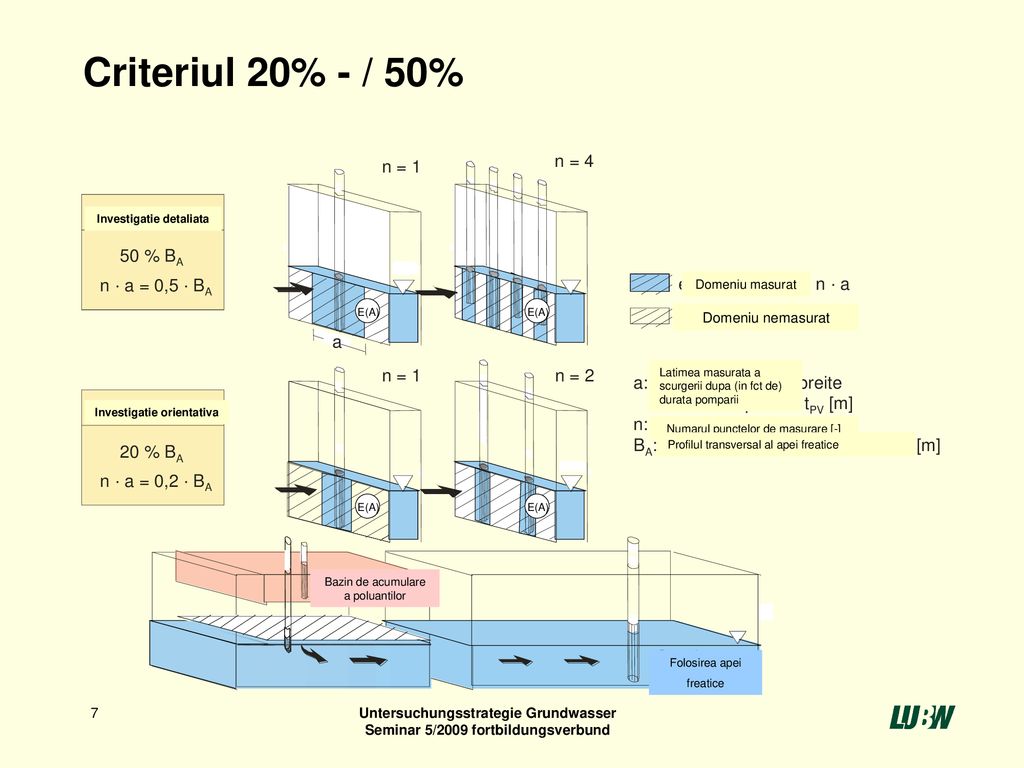

Criteriul 20% - / 50% Domeniu nemasurat
Investigatie detaliata Domeniu masurat Domeniu nemasurat Latimea masurata a scurgerii dupa (in fct de) durata pomparii Investigatie orientativa Numarul punctelor de masurare [-] Profilul transversal al apei freatice Bazin de acumulare a poluantilor Folosirea apei freatice Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

Model spatial conceptual Modelul spatial conceptual descrie: Felul si locatia unor surse de poluare suspectate sau intr-adevar existente (Inventarul poluantilor si a raspandiri lor) Posibile cai de raspandire a poluantilor spre bunurile protejate Posibile modificari ale poluantilor in timpul transportului Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

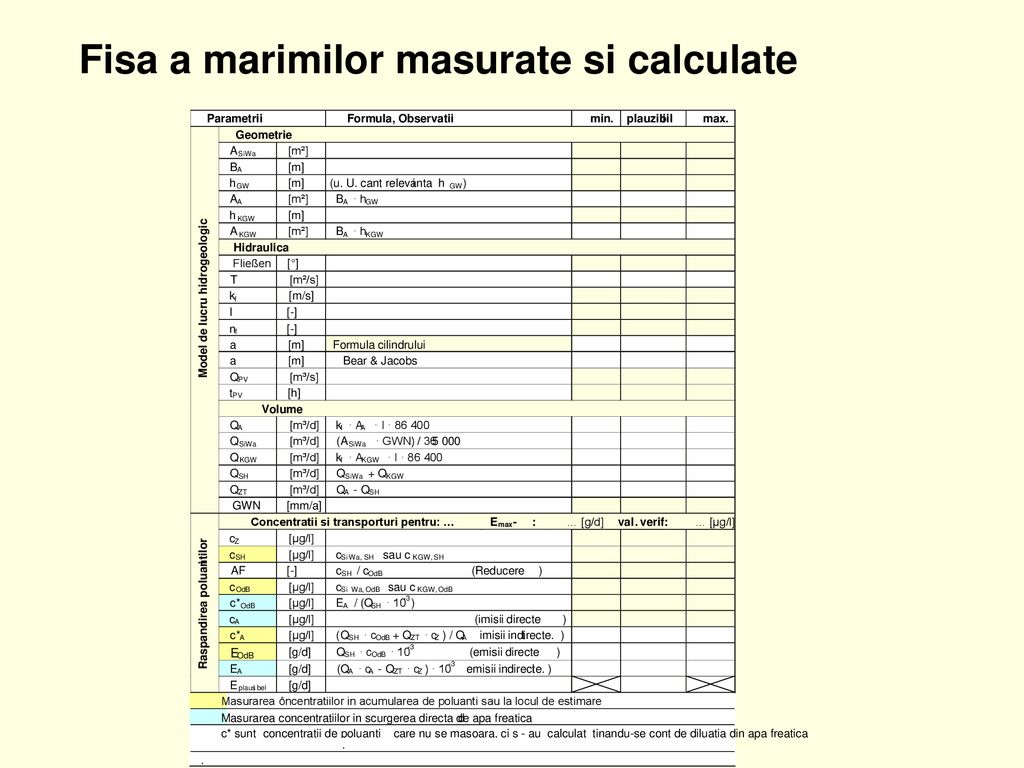

Fisa a marimilor masurate si calculate
Parametrii Formula, Observatii min. plauzibil i max. Geometrie A SiWa [m²] B [m] h GW (u. U. cant relevanta ) · h KGW Hidraulica Fließen [°] T [m²/s] k f [m/s] I [ - ] n a Formula cilindrului Bear & Jacobs Q PV [m³/s] t [h] Volume [m³/d] · A · I · (A · GWN) / 36 5 000 SH + Q ZT Model de lucru hidrogeologic GWN [mm/a] Concentratii si transporturi pentru: … E max : … [g/d] val . verif: … [µg/l] c Z [µg/l] S Wa, sau c KGW, SH AF / c OdB (Reducere Wa, OdB KGW, OdB c* / (Q · 10 3 (imisii directe ( · c + ) / Q imisii indirecte. [g/d] (emisii directe (Q ) · 10 emisii indirecte. Raspandirea poluantilor plaus bel Masurarea ôncentratiilor in acumularea de poluanti sau la locul de estimare Masurarea concentratiilor in scurgerea directa de apa freatica d c* sunt concentratii de poluanti care nu se masoara, ci s - au calculat tinandu-se cont de diluatia din apa freatica

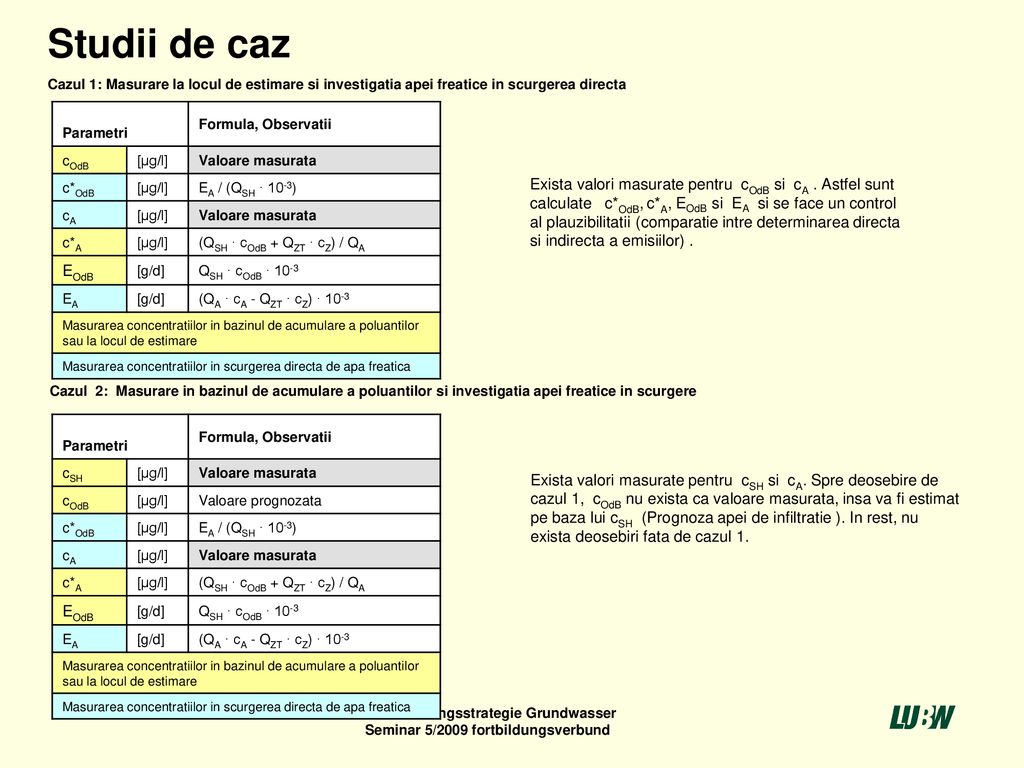

Studii de caz Cazul 1: Masurare la locul de estimare si investigatia apei freatice in scurgerea directa Parametri Formula, Observatii cOdB [µg/l] Valoare masurata c*OdB EA / (QSH · 10-3) cA c*A (QSH · cOdB + QZT · cZ) / QA EOdB [g/d] QSH · cOdB · 10-3 EA (QA · cA - QZT · cZ) · 10-3 Masurarea concentratiilor in bazinul de acumulare a poluantilor sau la locul de estimare Masurarea concentratiilor in scurgerea directa de apa freatica Exista valori masurate pentru cOdB si cA . Astfel sunt calculate c*OdB, c*A, EOdB si EA si se face un control al plauzibilitatii (comparatie intre determinarea directa si indirecta a emisiilor) . Cazul 2: Masurare in bazinul de acumulare a poluantilor si investigatia apei freatice in scurgere Parametri Formula, Observatii cSH [µg/l] Valoare masurata cOdB Valoare prognozata c*OdB EA / (QSH · 10-3) cA c*A (QSH · cOdB + QZT · cZ) / QA EOdB [g/d] QSH · cOdB · 10-3 EA (QA · cA - QZT · cZ) · 10-3 Masurarea concentratiilor in bazinul de acumulare a poluantilor sau la locul de estimare Masurarea concentratiilor in scurgerea directa de apa freatica Exista valori masurate pentru cSH si cA. Spre deosebire de cazul 1, cOdB nu exista ca valoare masurata, insa va fi estimat pe baza lui cSH (Prognoza apei de infiltratie ). In rest, nu exista deosebiri fata de cazul 1. Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

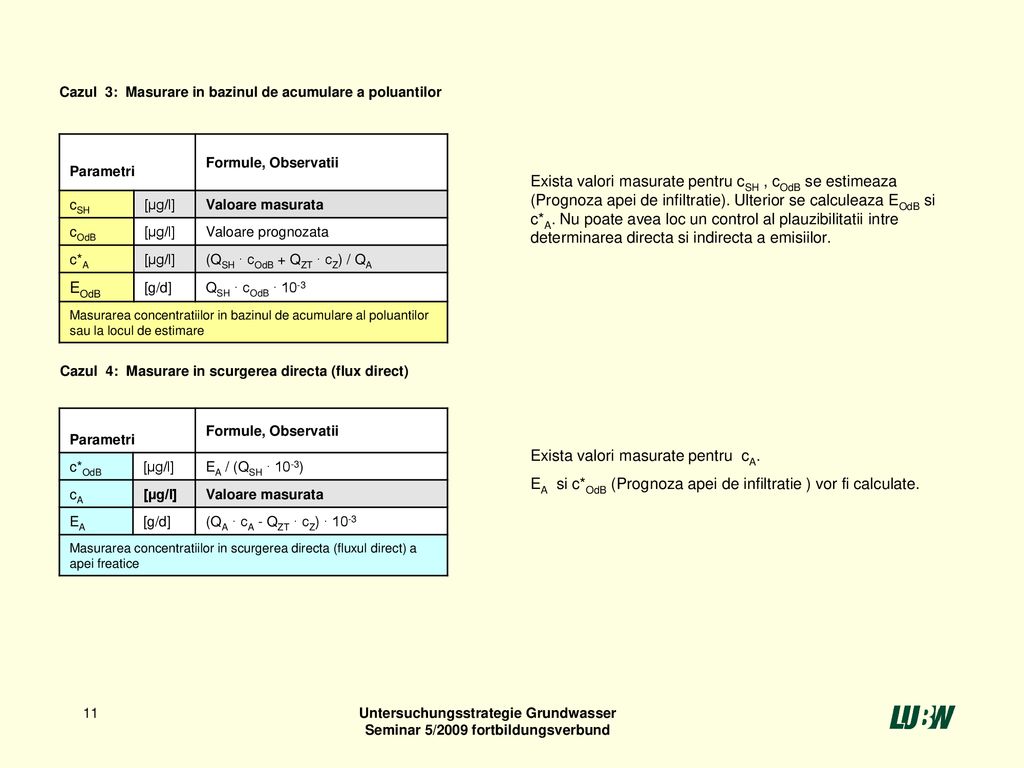

Cazul 3: Masurare in bazinul de acumulare a poluantilor Parametri Formule, Observatii cSH [µg/l] Valoare masurata cOdB Valoare prognozata c*A (QSH · cOdB + QZT · cZ) / QA EOdB [g/d] QSH · cOdB · 10-3 Masurarea concentratiilor in bazinul de acumulare al poluantilor sau la locul de estimare Exista valori masurate pentru cSH , cOdB se estimeaza (Prognoza apei de infiltratie). Ulterior se calculeaza EOdB si c*A. Nu poate avea loc un control al plauzibilitatii intre determinarea directa si indirecta a emisiilor. Cazul 4: Masurare in scurgerea directa (flux direct) Parametri Formule, Observatii c*OdB [µg/l] EA / (QSH · 10-3) cA Valoare masurata EA [g/d] (QA · cA - QZT · cZ) · 10-3 Masurarea concentratiilor in scurgerea directa (fluxul direct) a apei freatice Exista valori masurate pentru cA. EA si c*OdB (Prognoza apei de infiltratie ) vor fi calculate. Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

Vechi si Nou Metodica investigatiei Privire de ansamblu completa asupra metodelor de investigatie a apei freatice, vezi ansamblul de metode in „Metode de tratare a siturilor contaminate“ Volumul 20, LfU 1998 Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

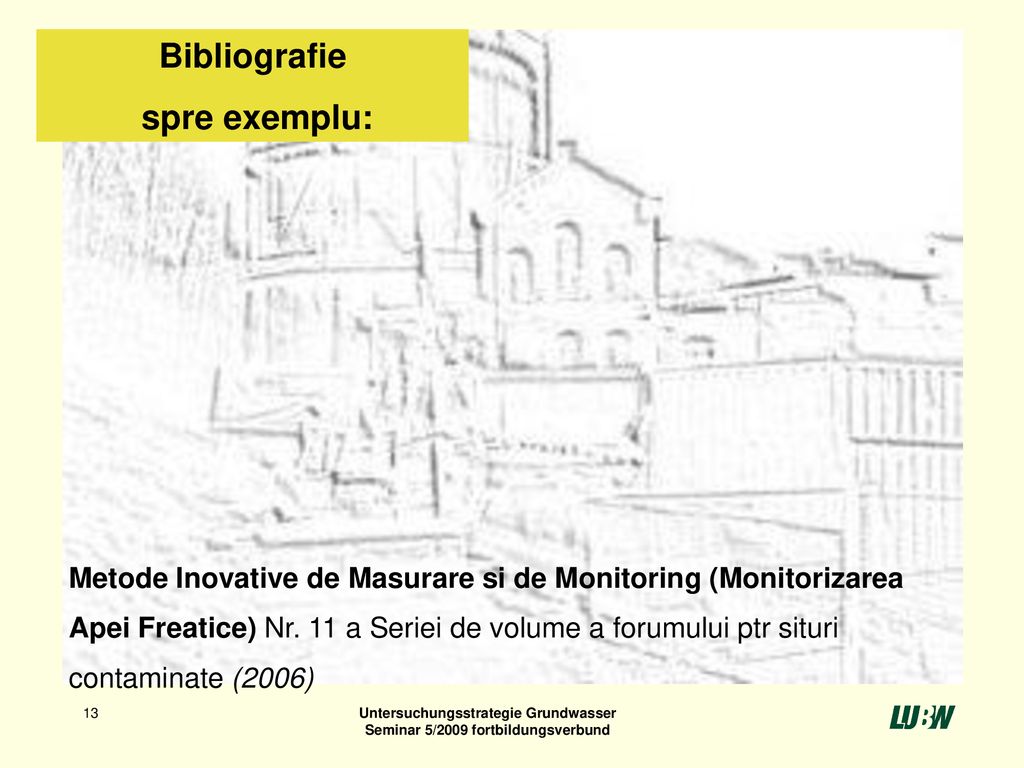

Bibliografie spre exemplu: Metode Inovative de Masurare si de Monitoring (Monitorizarea Apei Freatice) Nr. 11 a Seriei de volume a forumului ptr situri contaminate (2006) Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

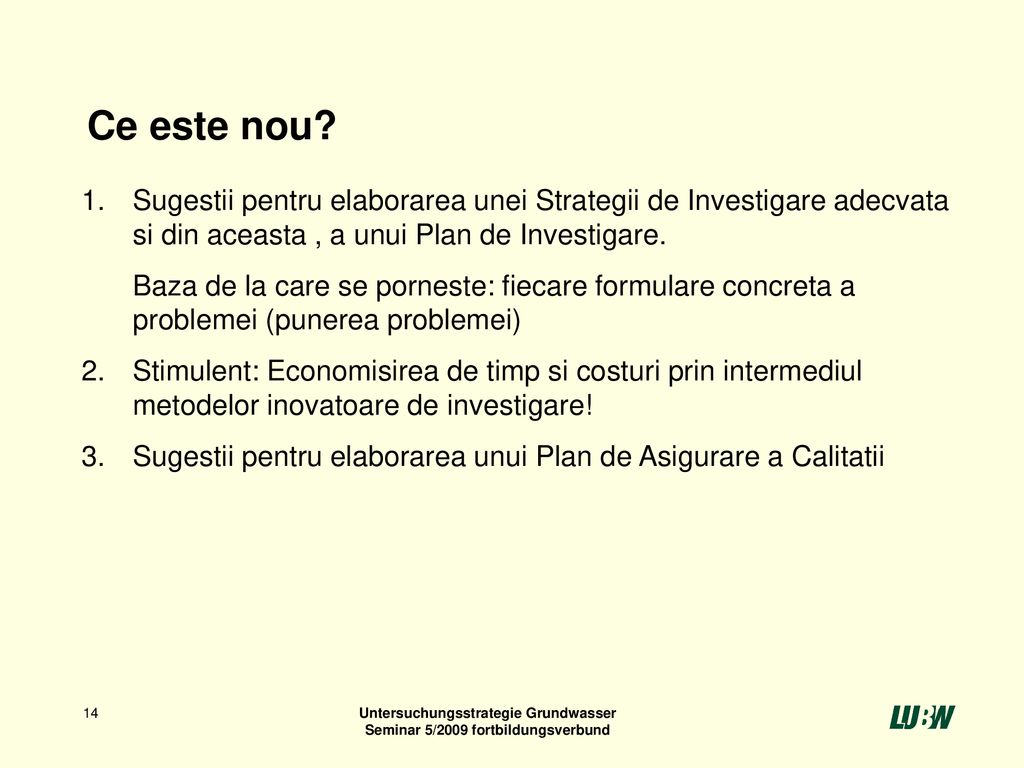

Ce este nou? Sugestii pentru elaborarea unei Strategii de Investigare adecvata si din aceasta , a unui Plan de Investigare. Baza de la care se porneste: fiecare formulare concreta a problemei (punerea problemei) 2. Stimulent: Economisirea de timp si costuri prin intermediul metodelor inovatoare de investigare! 3. Sugestii pentru elaborarea unui Plan de Asigurare a Calitatii Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

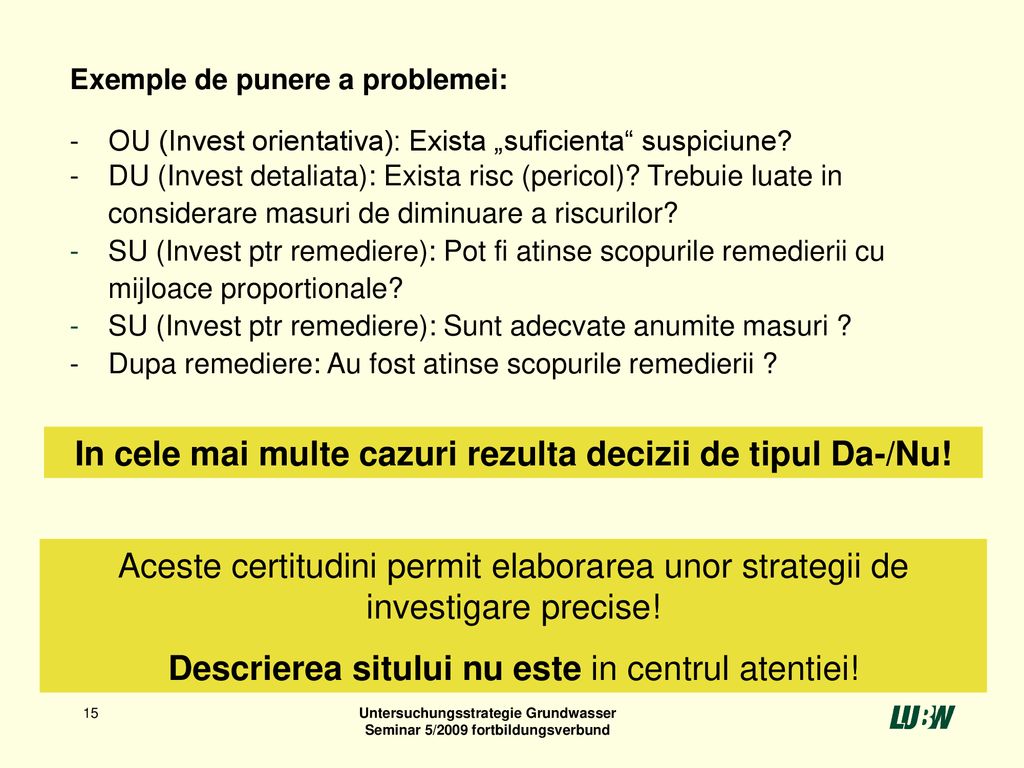

In cele mai multe cazuri rezulta decizii de tipul Da-/Nu!
Exemple de punere a problemei: - OU (Invest orientativa): Exista „suficienta“ suspiciune? - DU (Invest detaliata): Exista risc (pericol)? Trebuie luate in considerare masuri de diminuare a riscurilor? SU (Invest ptr remediere): Pot fi atinse scopurile remedierii cu mijloace proportionale? SU (Invest ptr remediere): Sunt adecvate anumite masuri ? - Dupa remediere: Au fost atinse scopurile remedierii ? In cele mai multe cazuri rezulta decizii de tipul Da-/Nu! Aceste certitudini permit elaborarea unor strategii de investigare precise! Descrierea sitului nu este in centrul atentiei! Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

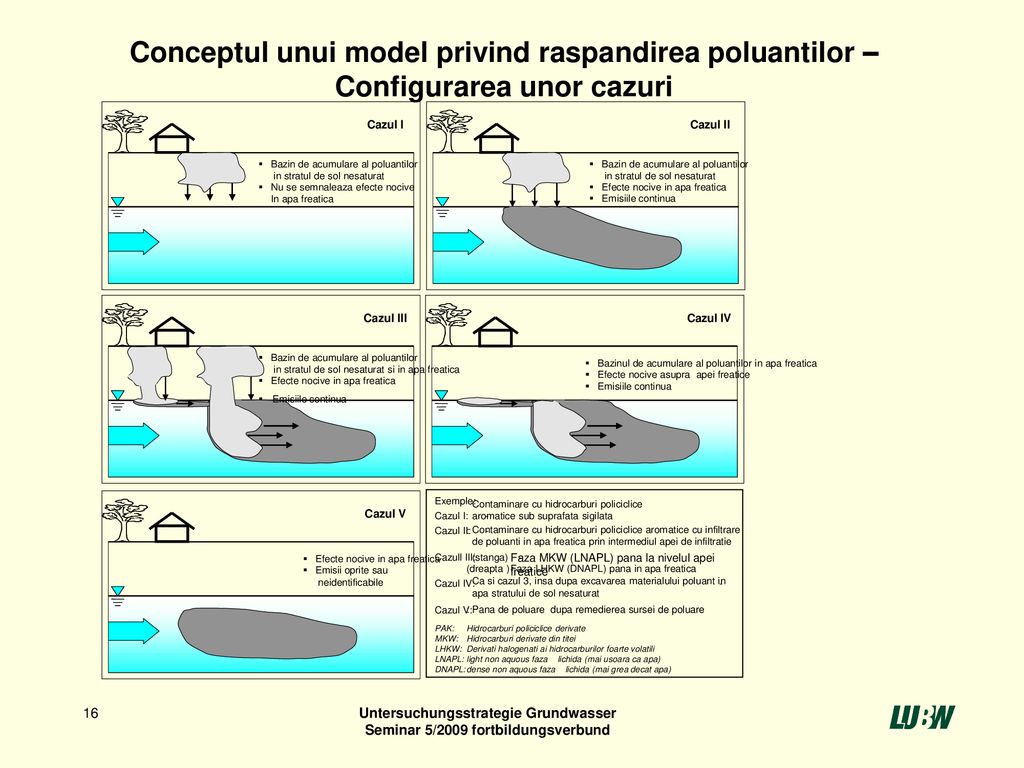

Conceptul unui model privind raspandirea poluantilor – Configurarea unor cazuri Bazin de acumulare al poluantilor in stratul de sol nesaturat Nu se semnaleaza efecte nocive In apa freatica Cazul I Cazul II Efecte nocive in apa freatica Emisiile continua Cazul III in stratul de sol nesaturat si in apa freatica § Emisiile continua Cazul IV Bazinul de acumulare al poluantilor in apa freatica Efecte nocive asupra apei freatice Cazul V Emisii oprite sau neidentificabile Exemple: Cazul I: - Contaminare cu hidrocarburi policiclice aromatice sub suprafata sigilata Cazul II: : Contaminare cu hidrocarburi policiclice aromatice cu infiltrare de poluanti in apa freatica prin intermediul apei de infiltratie Cazull III: (stanga) Faza MKW (LNAPL) pana la nivelul apei freatice (dreapta ) Faza LHKW (DNAPL) pana in apa freatica Cazul IV: Ca si cazul 3, insa dupa excavarea materialului poluant in apa stratului de sol nesaturat Cazul V: : Pana de poluare dupa remedierea sursei de poluare PAK: Hidrocarburi policiclice derivate MKW: Hidrocarburi derivate din titei LHKW: Derivati halogenati ai hidrocarburilor foarte volatili LNAPL: light non aquous faza lichida (mai usoara ca apa) DNAPL: dense lichida (mai grea decat apa) Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

Untersuchungsstrategie Grundwasser
Conceptul unui model privind raspandirea poluantilor – Notiuni de baza Prognoza apei de infiltratie Aflux de apa freatica Inca o scurgere de apa freatica - ( Scurgere directa de apa freatica (Locul cerintelor minime pentru fiecare caz particular) Bazin de acum. a poluantilor cu o concentratie de poluanti c SH Locul de estimare (Locul cerintelor minime ) Scurgerea directa a apei freatice cu o concentratie de poluanti A si transport de poluanti E A Locul estimariii cu o i OdB si transport de poluanti E Pana de poluare C OdB – C la locul de estimare; C A – C in scurgere Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund Vortrag Dr. Hahn Untersuchungsstrategie Grundwasser

Program pe etape Inventariere Suspiciune Da Nu
Prognoza apei de infiltratie (pe baza probelor de control) Da Investigatie orientativa C la loc. de estim. ≤ val. de verificare (c la loc. de estim. = concentratie plauzibila la locul de estimare Suspiciune eliminata pana aici Nu Suspiciune fondata (suficienta) Prognoaza apei de infiltratie (pe baza datelor reprezentative) la nevoie Analiza I (Imisiilor)/E (Emisiilor)+ Verificarea plauzibilitatii …….E la loc de estim. ↔ E A in scurgere ²): Se iau in considerare procesele de atenuare naturala in apa freatica 1) C la loc de est. ≤ Val.de verif. (c la loc de est. = media pe spatiu mic + pe termen scurt la locul de estimare) DA Suspiciunea e eliminata pana aici Investigatie detaliata NU Pericol /Daune Prevenirea completa a riscurilor e evident neproportionala si C A (in scurgere) ≤ val de verif si E ≤ E max DA Situatia de risc se poate accepta NU Pregatirea remedierii, Daca e necesar: cercetari (analize) necesare acestui proces Se iau in considerare procesele de atenuare naturala in apa freatica 1). Investigatie ptr remediere DA Situatia de risc se accepta Prevenirea riscurilor e neproportionala NU Remediere Monitoring Remediere + Monitoring / Controlul efectelor masurilor Monitoring (supraveghere) Daca e necesar: identificare + cuantificare Daca atat E la locul de estimare cat si E A sunt cunoscute Evaluare de catre Autoritati Analiza/Masuri Intrebare principala

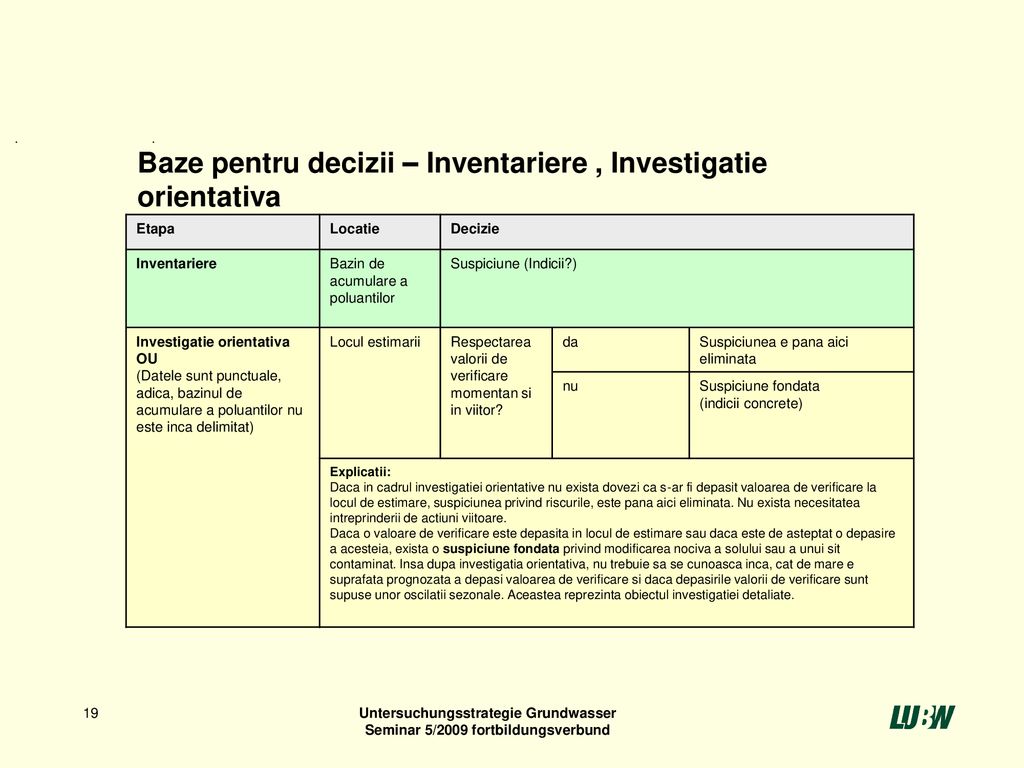

Baze pentru decizii – Inventariere , Investigatie orientativa Etapa Locatie Decizie Inventariere Bazin de acumulare a poluantilor Suspiciune (Indicii?) Investigatie orientativa OU (Datele sunt punctuale, adica, bazinul de acumulare a poluantilor nu este inca delimitat) Locul estimarii Respectarea valorii de verificare momentan si in viitor? da Suspiciunea e pana aici eliminata nu Suspiciune fondata (indicii concrete) Explicatii: Daca in cadrul investigatiei orientative nu exista dovezi ca s-ar fi depasit valoarea de verificare la locul de estimare, suspiciunea privind riscurile, este pana aici eliminata. Nu exista necesitatea intreprinderii de actiuni viitoare. Daca o valoare de verificare este depasita in locul de estimare sau daca este de asteptat o depasire a acesteia, exista o suspiciune fondata privind modificarea nociva a solului sau a unui sit contaminat. Insa dupa investigatia orientativa, nu trebuie sa se cunoasca inca, cat de mare e suprafata prognozata a depasi valoarea de verificare si daca depasirile valorii de verificare sunt supuse unor oscilatii sezonale. Aceastea reprezinta obiectul investigatiei detaliate. Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

Baze pentru decizii – Investigatie detaliata DU Etapa Locatie Decizie Investigatie detaliata DU (Datele sunt determinate pe suprafete mici si la intervale scurte de timp, bazinul de acumulare al poluantilor este delimitat in spatiu) Locul de estimare Respectarea valorii de verificare momentan si in viitor? da Suspiciunea e pana aici eliminata nu (in viitor) Risc  Modificarea nociva a solului/Sit contaminat nu (acum) Risc + Daune  Modificarea nociva a solului/Sit contaminat Explicatii: La locul de estimare, se aproximeaza (estimeaza) concentratiile de poluanti, care rezulta din valoarea medie pe suprafete mici si la intervale scurte de timp[25]. O valoare medie este determinata pe suprafete mici, cand se extinde pe o suprafata de maximum cateva 100 m² suprafata de teren pe care se formeaza apa de infiltratie. Valoarea medie in timp, poate face referire la ca. un an [21][ (Tatbestandsseite - pagina cu situatia data) Atata timp, cat valoarea de verificare la locul de estimare in cazul calculului unei asemenea valori medii nici acum si nici in viitor nu va fi depasita, suspiciunea privind riscurile este eliminata. Atunci cand au loc depasiri ale valorii de verificare la locul de estimare nu numai pe suprafete restranse, si daca aceasta se intampla si cu media anuala, este vorba de dovada unei situatii de risc si a unei pagube (daune). Daca depasirea valorii de verificare la locul estimarii este asteptata pe viitor, atunci avem de a face cu un risc. In ambele cazuri (Risc sau Daune) este vorba de de existenta unei modificari nocive a solului / sit contaminat (§ 2 Pgf. 3 si 5 BBodSchG), care de regula fac necesara o investigatie inainte de remediere. Locul de estimare si scurgerea Situatia de risc „se accepta“? (Prevenirea completa a riscurilor este clar neproportionala si pe termen lung exista doar local si limitat concentratii ridicate de substante poluante (Valoare de verificare/Valoarea prag GFS? in adancime este respectata) si sunt doar putine transporturi de poluanti (E < Emax). Aceasta este „ cerinta minima pentru fiecare caz particular“ (vezi. Paragraful 1.4.2).(Pagina cu urmarile legale) Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

Baze pentru decizii – Investigatia pentru remediere, SU Etapa Locatie Decizie Investigatie pentru remediere SU Locul estimarii si scurgerea directa Se accepta situatia de risc sau e necesara remedierea ?(Verificaea pretarii si conformitatii masurilor de remediere avandu-se in vedere cerintele minime pentru cazuri particulare). Atunci cand cerintele minime pentru cazuri particulare nu pot fi atinse, din cauza proportionalitatii deficitare, situatia de risc „se accepta“. Baze pentru decizii– Remediere, Monitoring Etapa Locatie Decizie Remediere, Monitoring Locul estimarii si scurgerea directa Atingerea scopurilor remedierii si respectarea scopurilor controlului. Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

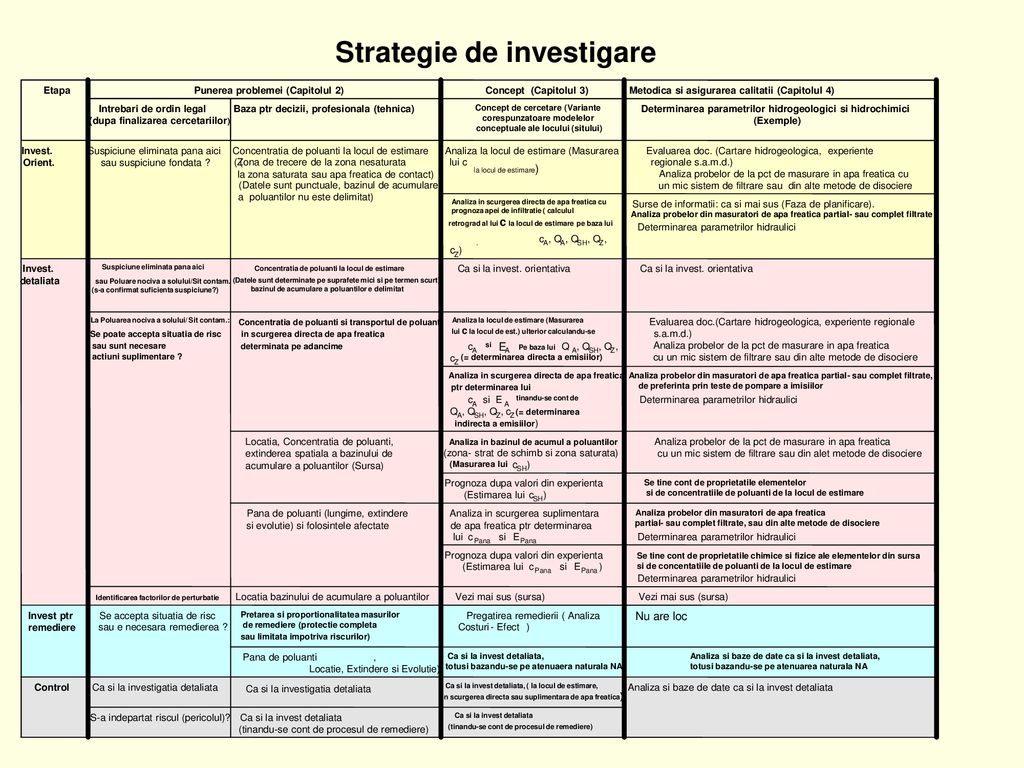

Strategie de investigare
wie DU (unter Ber ü cksichtigung des Sanierungsverfahrens ) Gefahr beseitigt? Untersuchung und Datengrundlagen wie DU wie DU (am OdB , im direkten oder weiteren Grundwasserabstrom wie DU Kontrolle Untersuchung und Datengrundlagen wie DU, jedoch bezogen auf NA wie DU, jedoch bezogen auf NA Schadstofffahne (L ä nge, Ausdehnung und Entwicklung) entf llt Sanierungsvorplanung (Untersuchung der Kosten - Wirksamkeit) Eignung und Angemessenheit von Sanierungsma ß nahmen (vollst ndige oder eingeschr nkte Gefahrenabwehr) Gefahrenlage hinzunehmen oder Sanierungsbedarf? SU siehe oben (Quellterm) Lage des Schadstoffherds St ö reridentifizierung Ber cksichtigung der chemisch physikalischen Stoffeigenschaften, des Quellterms und der Schadstoffkonzentrationen am Bestimmung hydraulischer Parameter Prognose nach Erfahrungswerten (Absch tzung von c Fahne und E Untersuchung von Proben aus teil oder vollverfilterten GWM oder aus anderen Aufschlussarten Untersuchung im weiteren Grundwasser abstrom zur Bestimmung von Entwicklung) und betroffene Nutzungen cksichtigung der Stoffeigenschaften und der Schadstoffkonzentrationen am SH Untersuchung von Proben aus GWM mit kleiner Filterstrecke oder a us Untersuchung im Schadstoffherd (Wechselbereich und ges ttigte Zone) (Messung von Lage, Schadstoffkonzentration und r umliche Ausdehnung des Schadstoffherds (Quellterm) GWM, vorzugsweise durch Immissionspumpversuche Untersuchung im direkten A und E mit Ber cksichtigung von Q , Q Z , (= indirekte Emissionsermittlung) Aktenauswertung (Hydrogeologische Kartierung, regionale Erfahrungen u. a.) Untersuchung am ) mit anschlie ender Berechnung anhand von Q (= direkte Emissionsermittlung) Schadstoffkonzentration und Schadstofffracht im direkten tiefengemittelt Bei SBV/Altlasten: Gefahrenlage hinnehmbar oder weiterer Handlungsbedarf? wie OU Schadstoffkonzentration am (Die Daten sind kleinr umig und kurzzeitig gemittelt, der Schadstoffherd ist eingegrenzt) Verdacht insoweit ausger umt oder SBV/Altlast (hinreichender Verdacht best tigt)? DU Informationsquellen: wie oben (Planungsphase). GWM mit Sickerwasserprognose (R ckrechnung auf anhand von ( Ü bergangsbereich unges ttigte in die ges ttigte Zone oder Kontaktgrundwasser) (Die Daten sind punktuell, der Schadstoffherd ist nicht eingegrenzt) oder hinreichender Verdacht? OU Concept de cercetare (Variante corespunzatoare modelelor conceptuale ale locului (sitului) Intrebari de ordin legal (dupa finalizarea cercetariilor) Metodica si asigurarea calitatii (Capitolul 4) Concept (Capitolul 3) Punerea problemei (Capitolul 2) Etapa Ca si la invest detaliata (tinandu-se cont de procesul de remediere) S-a indepartat riscul (pericolul)? Analiza si baze de date ca si la invest detaliata Ca si la invest detaliata, ( la locul de estimare, in scurgerea directa sau suplimentara de apa freatica) Ca si la investigatia detaliata Control Analiza si baze de date ca si la invest detaliata, totusi bazandu-se pe atenuarea naturala NA Ca si la invest detaliata, totusi bazandu-se pe atenuaera naturala NA Pana de poluanti Locatie, Extindere si Evolutie) Nu are loc Pregatirea remedierii ( Analiza Costuri - Efect Pretarea si proportionalitatea masurilor de remediere (protectie completa sau limitata impotriva riscurilor) Se accepta situatia de risc sau e necesara remedierea ? Invest ptr remediere Vezi mai sus (sursa) Locatia bazinului de acumulare a poluantilor Identificarea factorilor de perturbatie Se tine cont de proprietatile chimice si fizice ale elementelor din sursa si de concentatiile de poluanti de la locul de estimare Determinarea parametrilor hidraulici Prognoza dupa valori din experienta (Estimarea lui Pana si Analiza probelor din masuratori de apa freatica partial- sau complet filtrate, sau din alte metode de disociere Analiza in scurgerea suplimentara de apa freatica ptr determinarea lui Pana de poluanti (lungime, extindere si evolutie) si folosintele afectate Se tine cont de proprietatile elementelor si de concentratiile de poluanti de la locul de estimare Analiza probelor de la pct de masurare in apa freatica cu un mic sistem de filtrare sau din alet metode de disociere Analiza in bazinul de acumul a poluantilor (zona- strat de schimb si zona saturata) (Masurarea lui Locatia, Concentratia de poluanti, extinderea spatiala a bazinului de acumulare a poluantilor (Sursa) Analiza probelor din masuratori de apa freatica partial- sau complet filtrate, de preferinta prin teste de pompare a imisiilor Analiza in scurgerea directa de apa freatica ptr determinarea lui si E tinandu-se cont de (= determinarea indirecta a emisiilor) Evaluarea doc.(Cartare hidrogeologica, experiente regionale s.a.m.d.) cu un mic sistem de filtrare sau din alte metode de disociere Analiza la locul de estimare (Masurarea lui c la locul de est.) ulterior calculandu-se Pe baza lui Q (= determinarea directa a emisiilor) Concentratia de poluanti si transportul de poluanti in scurgerea directa de apa freatica determinata pe adancime La Poluarea nociva a solului/ Sit contam.: Se poate accepta situatia de risc sau sunt necesare actiuni suplimentare ? Ca si la invest. orientativa Concentratia de poluanti la locul de estimare (Datele sunt determinate pe suprafete mici si pe termen scurt), bazinul de acumulare a poluantilor e delimitat Suspiciune eliminata pana aici sau Poluare nociva a solului/Sit contam. (s-a confirmat suficienta suspiciune?) Invest. detaliata Surse de informatii: ca si mai sus (Faza de planificare). Analiza probelor din masuratori de apa freatica partial- sau complet filtrate Analiza in scurgerea directa de apa freatica cu prognoza apei de infiltratie ( calculul retrograd al lui c la locul de estimare pe baza lui . Evaluarea doc. (Cartare hidrogeologica, experiente regionale s.a.m.d.) Analiza probelor de la pct de masurare in apa freatica cu un mic sistem de filtrare sau din alte metode de disociere Analiza la locul de estimare (Masurarea lui c la locul de estimare) (Zona de trecere de la zona nesaturata la zona saturata sau apa freatica de contact) (Datele sunt punctuale, bazinul de acumulare a poluantilor nu este delimitat) sau suspiciune fondata ? Orient. Determinarea parametrilor hidrogeologici si hidrochimici (Exemple) Baza ptr decizii, profesionala (tehnica)

Experiment de pompare a emisiilor
In cazul probelor 1,2 si 3 concentratia de poluanti este de c = 0 µg/l ptr ca pana de poluare nu a fost inca cuprinsa. Isocrone ale orelor la care se iau probele 1-4 La proba 4, c = 25 µg/l, pentru ca aportul penei de poluare reprezinta ca. un sfert din Isocrona Latimea de pe care se ridica proba Concentratia medie calculata pe latimea ridicarii probei este de c= 12,5 µg/l, pentru ca aportul penei de poluare este de ca. o optime din latimea ridicarii probei. Directia de scurgere a apei freatice Apa freatica necontaminata ↔ pana de poluanti Evolutia concentratiilor din valorile masurate Din evolutia concentratiilor din valorile masurate se pot determina concentratiile din pana de poluanti (aici c = 100 µg/l) Concentratii de poluanti masurate Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

Procedeu pe etape Propunere pentru un procedeu pe etape in ceea ce priveste planificarea si implementarea strategiei si a planului de cercetare (analiza) Etape de planificare Exemple pentru fiecare pas de lucru in parte Identificarea problemei (intrebarii) care trebuie clarificata (en)[1] Elaborarea unui model conceptual al locatiei (sitului) Determinarea bazelor de informare si prelucraera documentelor sau a informatiilor existente referitoare la istoria locatiei (sitului) Elaborarea unui model de lucru hidrogeologic Estimarea datelor din stratul acvifer din cunostiintele anterioare , harti hidrogeologice, cercetari prin vecinatati s.a.m.d. Determinarea acelor proprietati ale poluantilor, relevante pentru modul de raspandire in subsolul saturat si nesaturat Identificarea bunurilor protejate posibil a fi afectate, cum ar fi izvoarele minerale sau termale (ptr tratament), instalatiile publice de castigare a apei potabile, exploatari de apa uzata sau apa privata (fantani) ? Elaborarea unui concept de cercetare (analiza) dupa executarea unei comparatii alternative Prezentarea si comparatia alternativelor de cercetare care sunt in principiu posibile Stabilirea unitatilor de masura necesare, cum ar fi concentratiile de poluanti din sol sau din apa freatica, valori specifice (variabile) ptr materiale, parametrii pentru caracterizarea proprietatilor apei freatice si metode ptr luarea probelor si analiza acestora. Concept despre pozitia (locatia) aproximativa a punctelor de luare a probelor Concept despre conditiile marginale pentru luarea de proba, ca sonda (proba cu pompa?), proba excavata, prelevator pasiv Stabilirea cerintelor de exactitate si de incredere in unitatile de masura, in vederea deciziilor care trebuiesc luate Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund

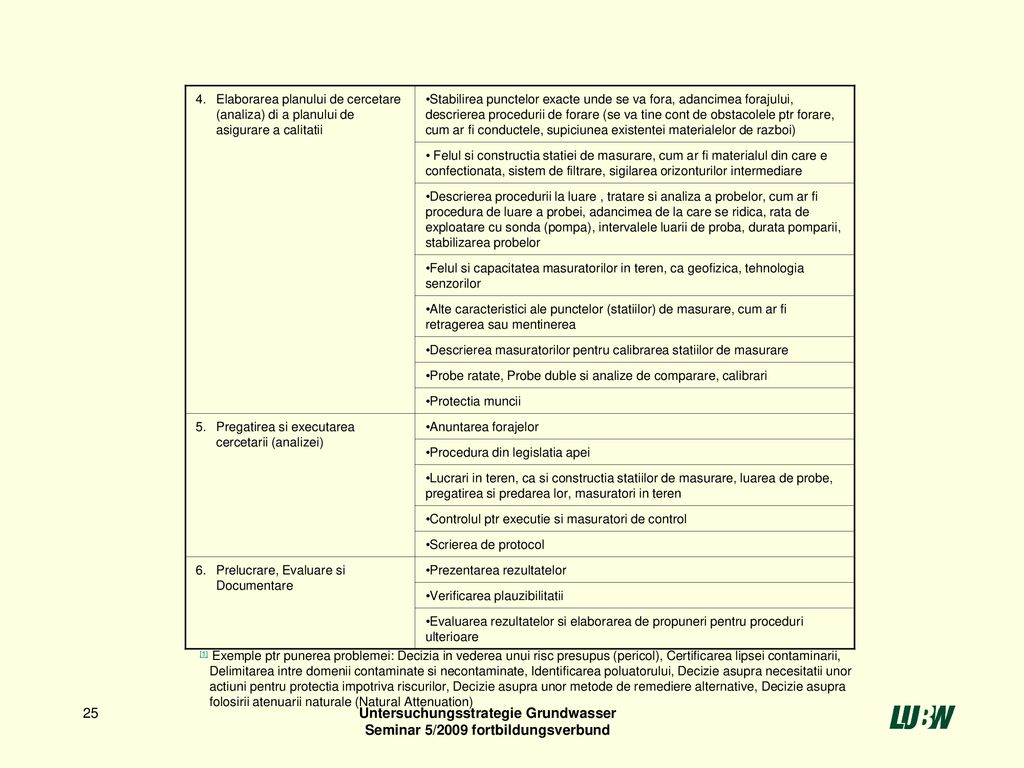

Elaborarea planului de cercetare (analiza) di a planului de asigurare a calitatii Stabilirea punctelor exacte unde se va fora, adancimea forajului, descrierea procedurii de forare (se va tine cont de obstacolele ptr forare, cum ar fi conductele, supiciunea existentei materialelor de razboi) Felul si constructia statiei de masurare, cum ar fi materialul din care e confectionata, sistem de filtrare, sigilarea orizonturilor intermediare Descrierea procedurii la luare , tratare si analiza a probelor, cum ar fi procedura de luare a probei, adancimea de la care se ridica, rata de exploatare cu sonda (pompa), intervalele luarii de proba, durata pomparii, stabilizarea probelor Felul si capacitatea masuratorilor in teren, ca geofizica, tehnologia senzorilor Alte caracteristici ale punctelor (statiilor) de masurare, cum ar fi retragerea sau mentinerea Descrierea masuratorilor pentru calibrarea statiilor de masurare Probe ratate, Probe duble si analize de comparare, calibrari Protectia muncii Pregatirea si executarea cercetarii (analizei) Anuntarea forajelor Procedura din legislatia apei Lucrari in teren, ca si constructia statiilor de masurare, luarea de probe, pregatirea si predarea lor, masuratori in teren Controlul ptr executie si masuratori de control Scrierea de protocol Prelucrare, Evaluare si Documentare Prezentarea rezultatelor Verificarea plauzibilitatii Evaluarea rezultatelor si elaborarea de propuneri pentru proceduri ulterioare [1] Exemple ptr punerea problemei: Decizia in vederea unui risc presupus (pericol), Certificarea lipsei contaminarii, Delimitarea intre domenii contaminate si necontaminate, Identificarea poluatorului, Decizie asupra necesitatii unor actiuni pentru protectia impotriva riscurilor, Decizie asupra unor metode de remediere alternative, Decizie asupra folosirii atenuarii naturale (Natural Attenuation) Untersuchungsstrategie Grundwasser Seminar 5/2009 fortbildungsverbund
