1 Pumpen für die Rauchgasreinigung von MVAs

2 Volkswirtschaftliches Umfeld in Deutschland
44 Mio. Tonnen Müll werden durch private Haushalte verursacht. Ein Großteil gelangte auf die Müllhalden, deren Kapazitäten jedoch beschränkt ist. Energetisch verwertbare Abfälle werden seit thermisch entsorgt. Zur Zeit werden etwa 13 Mio. Tonnen thermisch entsorgt, die Zahl der Müllverbrennungsanlagen (MVA) wird zunehmen. 69 MVAs sind in Deutschland in Betrieb (Umweltbundesamt 2009) 4 MVAs in Wiens sowie 5 weiter in Österreich (2005) 1 Pumpen in Rauchgasreinigungsanlagen

3 Rauchgasreinigung einer MVA

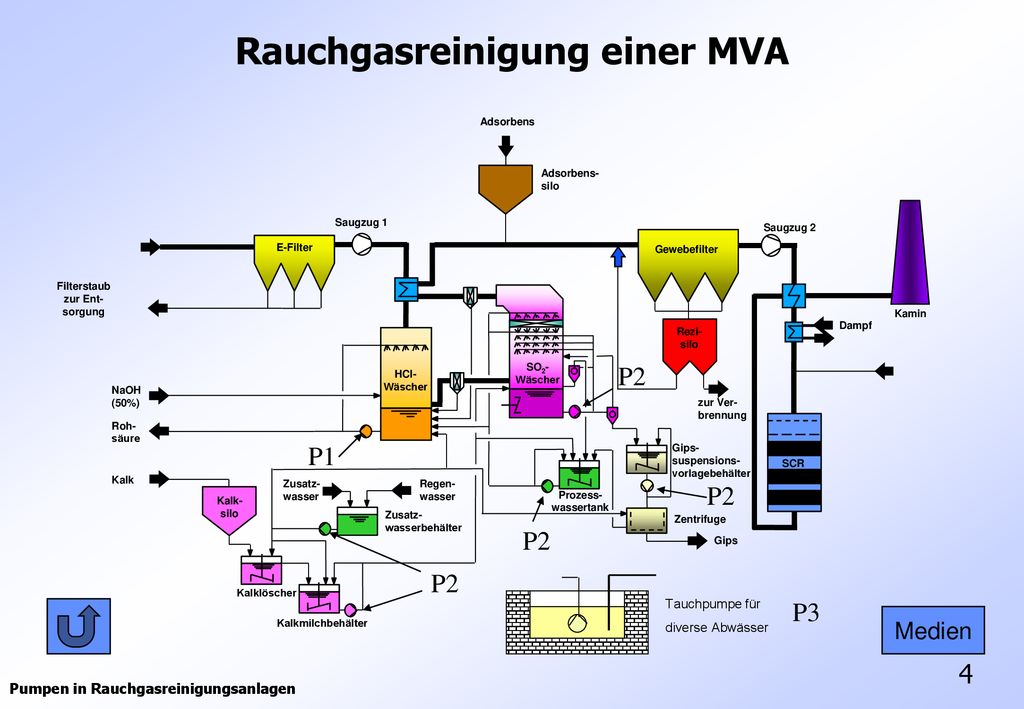

Adsorbens Adsorbens- silo Saugzug 1 Saugzug 2 E-Filter Gewebefilter Filterstaub zur Ent- sorgung Kamin Dampf Rezi- silo SO2- Wäscher P2 HCl- Wäscher NaOH (50%) zur Ver- brennung Roh- säure P1 Gips- suspensions- vorlagebehälter SCR Kalk Zusatz- wasser Regen- wasser P2 Prozess- wassertank Kalk- silo Zusatz- wasserbehälter Zentrifuge P2 Gips P2 Kalklöscher Tauchpumpe für diverse Abwässer P3 Kalkmilchbehälter Medien 4 Pumpen in Rauchgasreinigungsanlagen

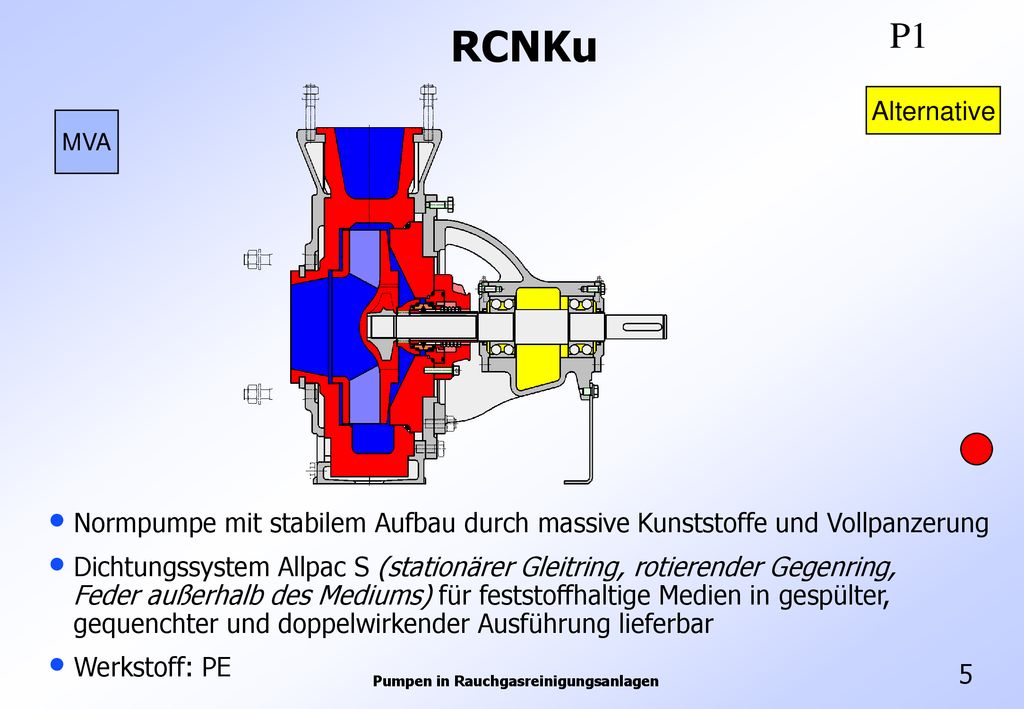

4 P1 RCNKu Alternative MVA Normpumpe mit stabilem Aufbau durch massive Kunststoffe und Vollpanzerung Dichtungssystem Allpac S (stationärer Gleitring, rotierender Gegenring, Feder außerhalb des Mediums) für feststoffhaltige Medien in gespülter, gequenchter und doppelwirkender Ausführung lieferbar Werkstoff: PE 5 Pumpen in Rauchgasreinigungsanlagen

5 CPDR P1 Alternative Kunststoff GLRD Stahl oder Grau-guß

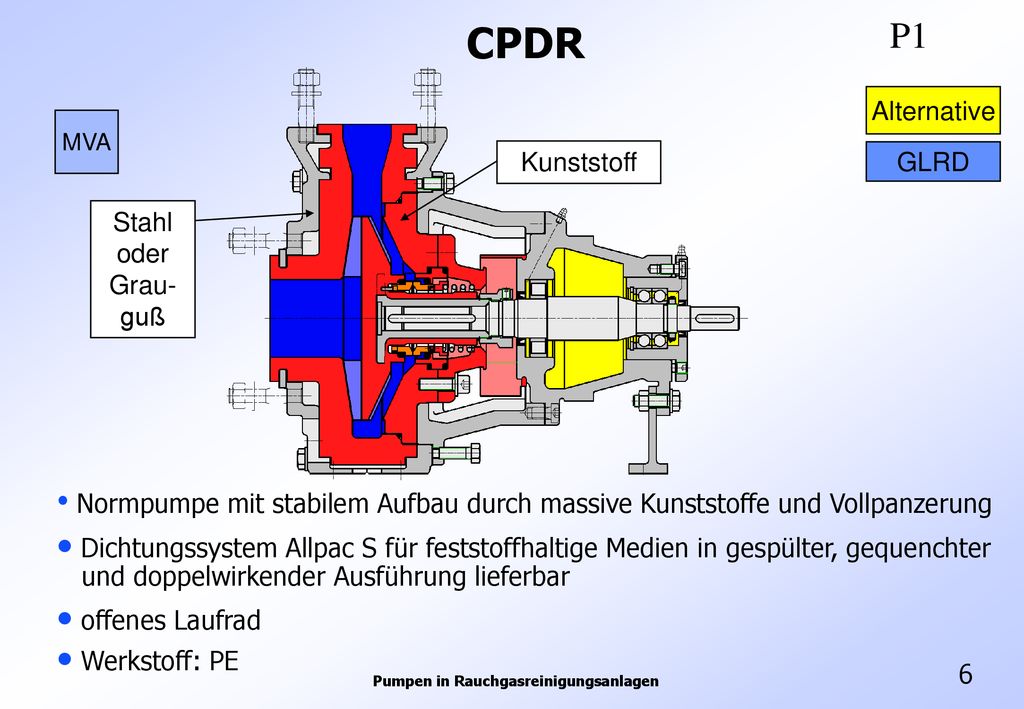

MVA Kunststoff GLRD Stahl oder Grau-guß Normpumpe mit stabilem Aufbau durch massive Kunststoffe und Vollpanzerung Dichtungssystem Allpac S für feststoffhaltige Medien in gespülter, gequenchter und doppelwirkender Ausführung lieferbar offenes Laufrad Werkstoff: PE 6 Pumpen in Rauchgasreinigungsanlagen

6 Chemie-Normpumpe aus Kunststoff
CPDR..…CS “A“ offener Dichtungseinsatz (A-Deckel) – Verhindert Verstopfungsgefahr Dichtungseinsatz 7 Pumpen in Rauchgasreinigungsanlagen

7 Gleitringdichtung ALLPAC CS ...

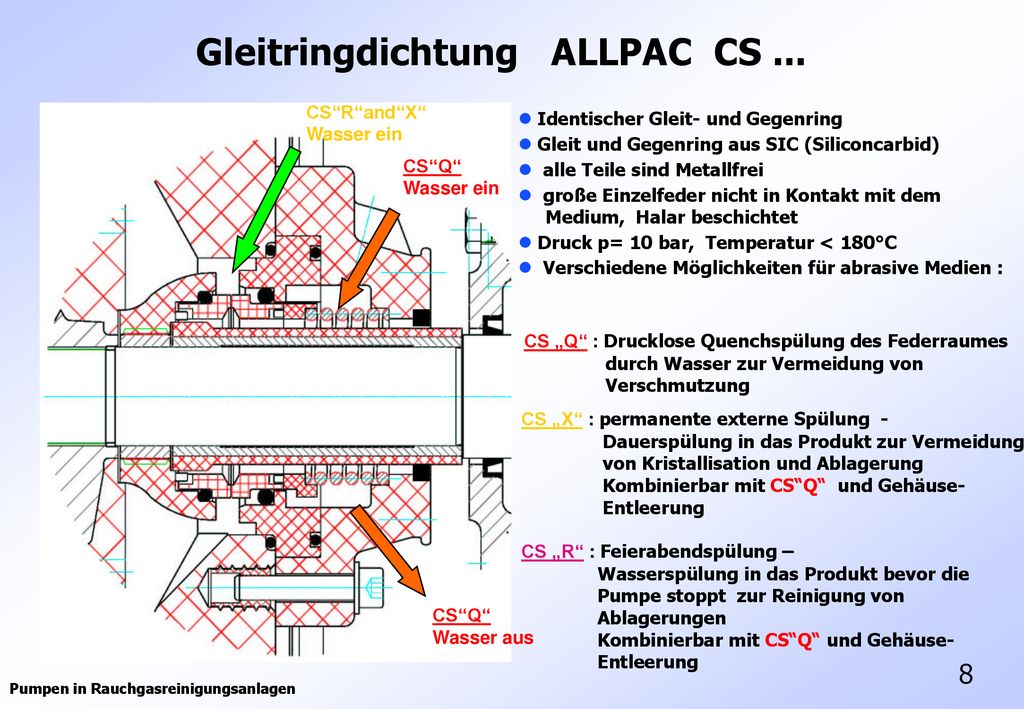

CS“R“and“X“ Wasser ein Identischer Gleit- und Gegenring Gleit und Gegenring aus SIC (Siliconcarbid) alle Teile sind Metallfrei große Einzelfeder nicht in Kontakt mit dem Medium, Halar beschichtet Druck p= 10 bar, Temperatur < 180°C Verschiedene Möglichkeiten für abrasive Medien : CS“Q“ Wasser ein CS „Q“ : Drucklose Quenchspülung des Federraumes durch Wasser zur Vermeidung von Verschmutzung CS „X“ : permanente externe Spülung - Dauerspülung in das Produkt zur Vermeidung von Kristallisation und Ablagerung Kombinierbar mit CS“Q“ und Gehäuse- Entleerung CS „R“ : Feierabendspülung – Wasserspülung in das Produkt bevor die Pumpe stoppt zur Reinigung von Ablagerungen Kombinierbar mit CS“Q“ und Gehäuse Entleerung CS“Q“ Wasser aus 8 Pumpen in Rauchgasreinigungsanlagen

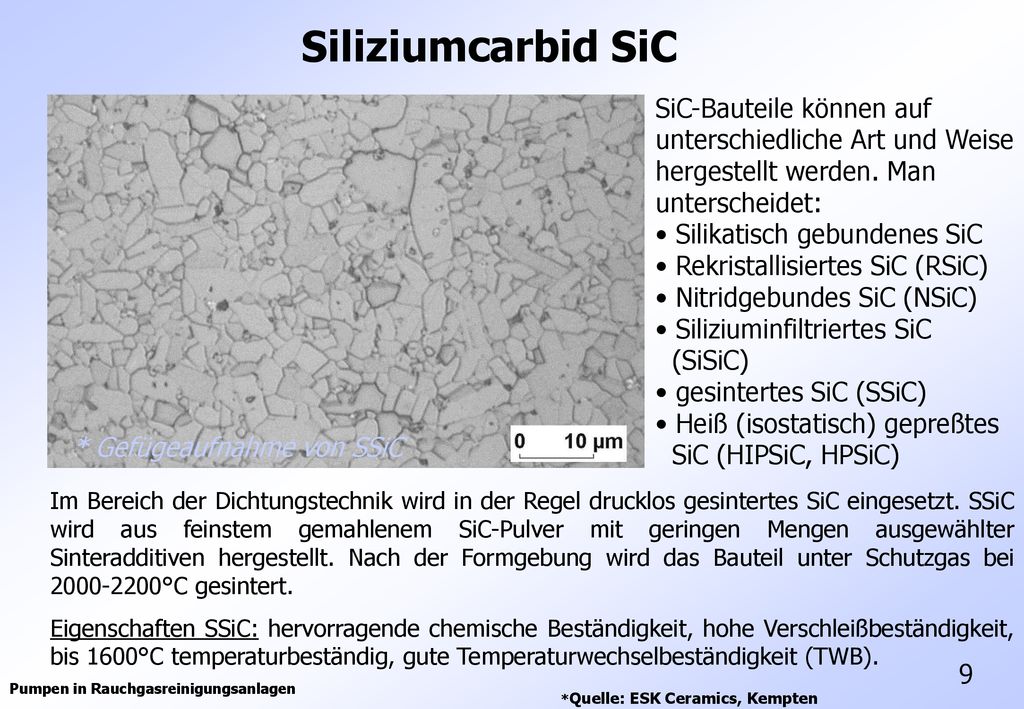

8 Siliziumcarbid SiC SiC-Bauteile können auf unterschiedliche Art und Weise hergestellt werden. Man unterscheidet: • Silikatisch gebundenes SiC • Rekristallisiertes SiC (RSiC) • Nitridgebundes SiC (NSiC) • Siliziuminfiltriertes SiC (SiSiC) • gesintertes SiC (SSiC) • Heiß (isostatisch) gepreßtes SiC (HIPSiC, HPSiC) * Gefügeaufnahme von SSiC Im Bereich der Dichtungstechnik wird in der Regel drucklos gesintertes SiC eingesetzt. SSiC wird aus feinstem gemahlenem SiC-Pulver mit geringen Mengen ausgewählter Sinteradditiven hergestellt. Nach der Formgebung wird das Bauteil unter Schutzgas bei °C gesintert. Eigenschaften SSiC: hervorragende chemische Beständigkeit, hohe Verschleißbeständigkeit, bis 1600°C temperaturbeständig, gute Temperaturwechselbeständigkeit (TWB). 9 Pumpen in Rauchgasreinigungsanlagen *Quelle: ESK Ceramics, Kempten

9 Wärmeleitfähigkeit in W/mK

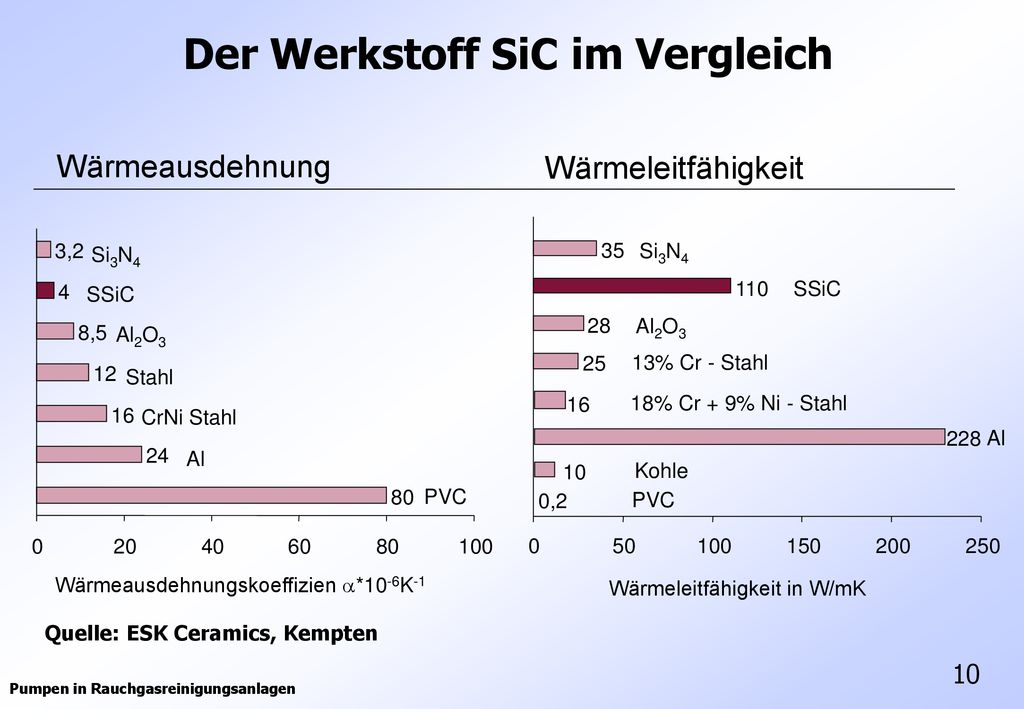

Der Werkstoff SiC im Vergleich Wärmeausdehnungskoeffizien *10-6K-1 80 24 16 12 8,5 4 3,2 20 40 60 100 Si3N4 SSiC Al2O3 Stahl CrNi Stahl Al PVC 13% Cr - Stahl 18% Cr + 9% Ni - Stahl Wärmeleitfähigkeit in W/mK 0,2 228 25 28 110 35 50 150 200 250 Kohle 10 Wärmeausdehnung Wärmeleitfähigkeit Al Quelle: ESK Ceramics, Kempten 10 Pumpen in Rauchgasreinigungsanlagen

10 Unterschiedliche SiC - Qualitäten
CPDR EKasic® C EKasic® F EKasic® F+ EKasic® G EKasic® P EKasic® T Quelle: ESK Ceramics, Kempten 11 Pumpen in Rauchgasreinigungsanlagen

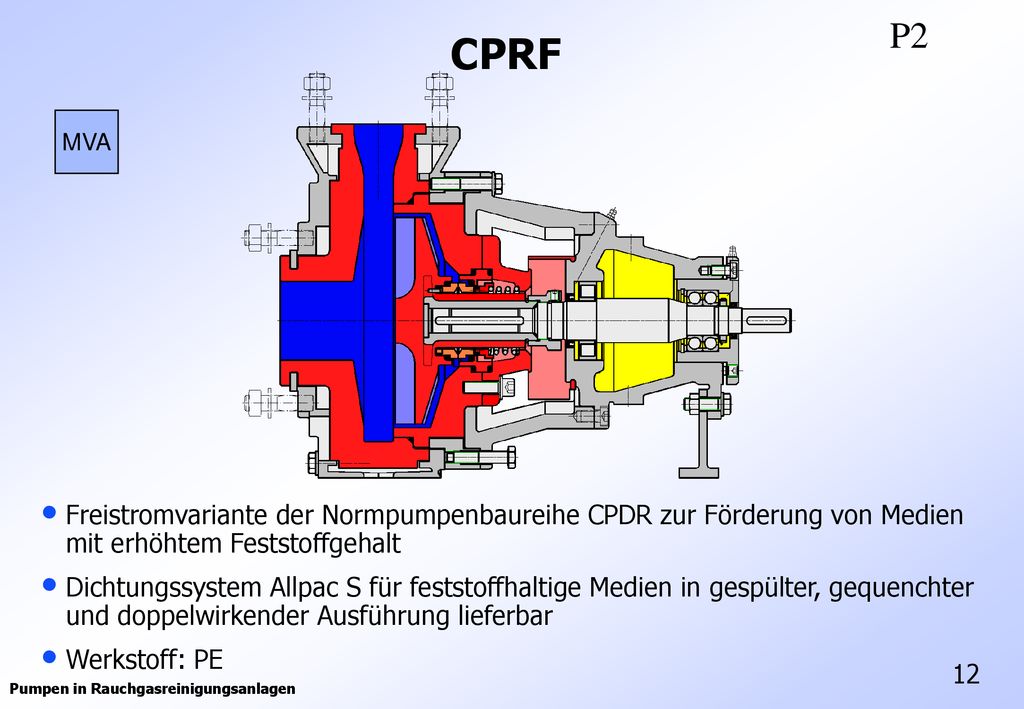

11 P2 CPRF MVA Freistromvariante der Normpumpenbaureihe CPDR zur Förderung von Medien mit erhöhtem Feststoffgehalt Dichtungssystem Allpac S für feststoffhaltige Medien in gespülter, gequenchter und doppelwirkender Ausführung lieferbar Werkstoff: PE 12 Pumpen in Rauchgasreinigungsanlagen

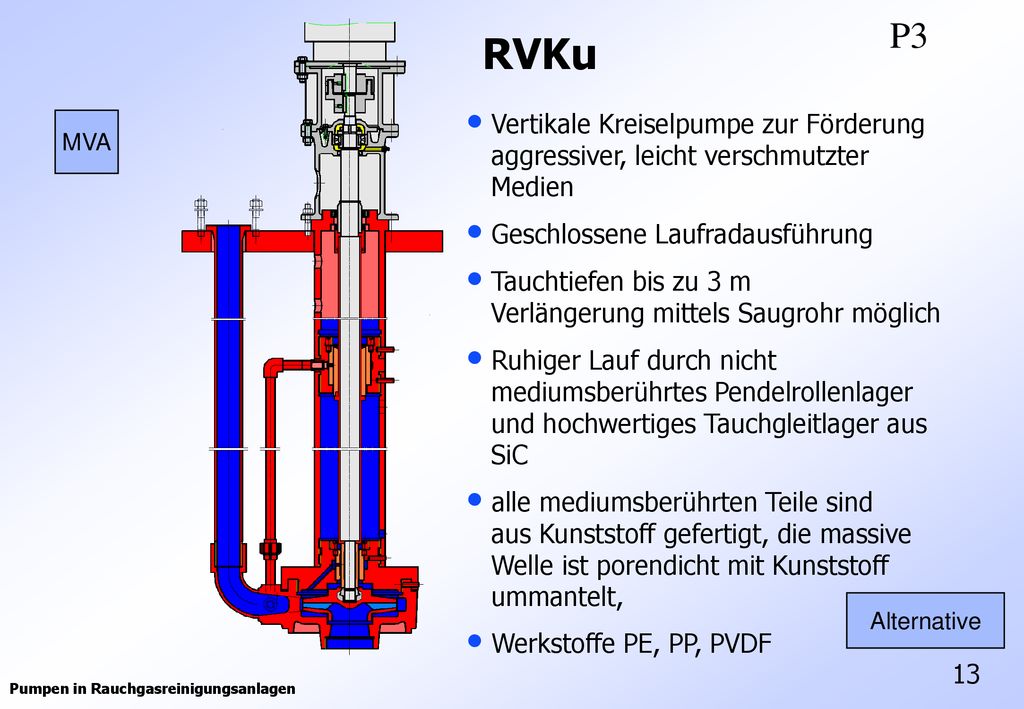

12 P3 RVKu Vertikale Kreiselpumpe zur Förderung aggressiver, leicht verschmutzter Medien Geschlossene Laufradausführung Tauchtiefen bis zu 3 m Verlängerung mittels Saugrohr möglich Ruhiger Lauf durch nicht mediumsberührtes Pendelrollenlager und hochwertiges Tauchgleitlager aus SiC alle mediumsberührten Teile sind aus Kunststoff gefertigt, die massive Welle ist porendicht mit Kunststoff ummantelt, Werkstoffe PE, PP, PVDF MVA Alternative 13 Pumpen in Rauchgasreinigungsanlagen

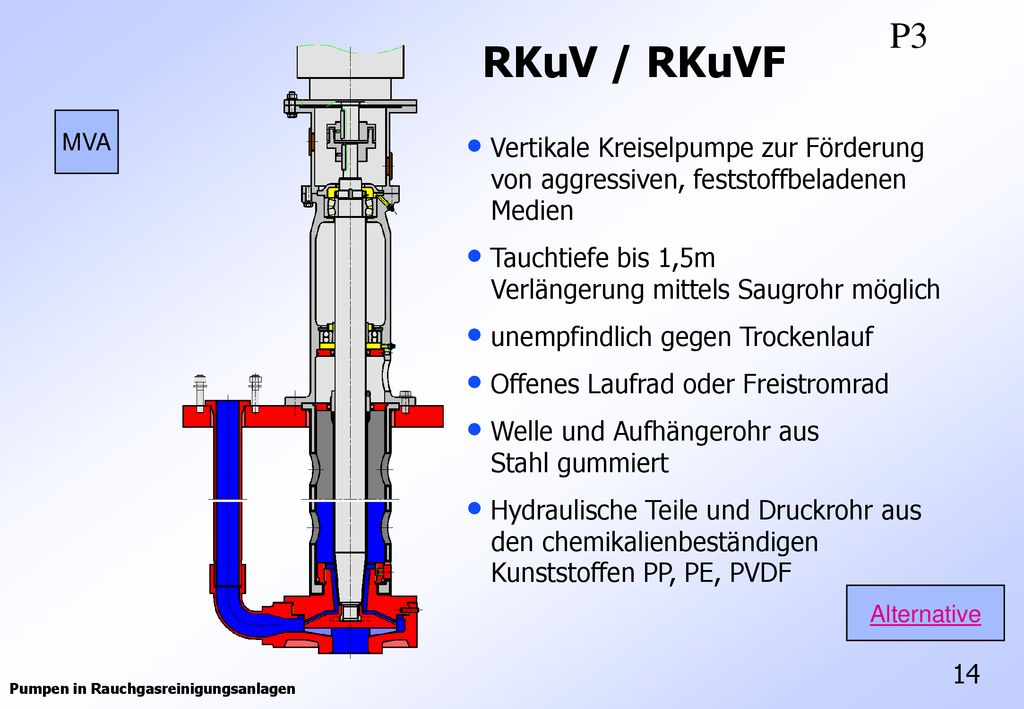

13 P3 RKuV / RKuVF MVA Vertikale Kreiselpumpe zur Förderung von aggressiven, feststoffbeladenen Medien Tauchtiefe bis 1,5m Verlängerung mittels Saugrohr möglich unempfindlich gegen Trockenlauf Offenes Laufrad oder Freistromrad Welle und Aufhängerohr aus Stahl gummiert Hydraulische Teile und Druckrohr aus den chemikalienbeständigen Kunststoffen PP, PE, PVDF Alternative 14 Pumpen in Rauchgasreinigungsanlagen
