1 LCD-Schirme Ein Vortrag von: Martin Pinzger E881

2 Grundbausteine Zelle Modul Monitor
Glasplatten mit Polarisationsfiltern Material aus Flüssigkristallen Modul Zelle mit Displaytreibern Hintergrundlichkonstruktion Monitor Modul, Inverter und Display Interface Gehäuse und Netzgerät 18/11/18 Martin Pinzger, , E881

3 Flüssigkristalle komplexe, organische Verbindungen
existieren in drei Phasen smectic, nematic und cholesteric Moleküle sind polar können Lichtstrahlen leiten, krümmen und drehen 18/11/18 Martin Pinzger, , E881

4 Konstruktion einer LCD Zelle
2 Glaplatten werden mit ITO beschichtet Elektroden werden durch Ätzung erzeugt überziehen der Glasplatten mit Polyimid-Schicht erzeugen der parallelen Rillen durch Polieren Rillen müssen verschieden (90°) ausgerichtet werden 18/11/18 Martin Pinzger, , E881

5 Konstruktion einer LCD Zelle
aufbringen eines Dichtungs- materials am Zellenrand anbringen der Abstandshalter Injektion des Flüssig- kristallmaterials versiegeln der Zelle aufziehen der Polarisatoren Schicht aus organischem Material 18/11/18 Martin Pinzger, , E881

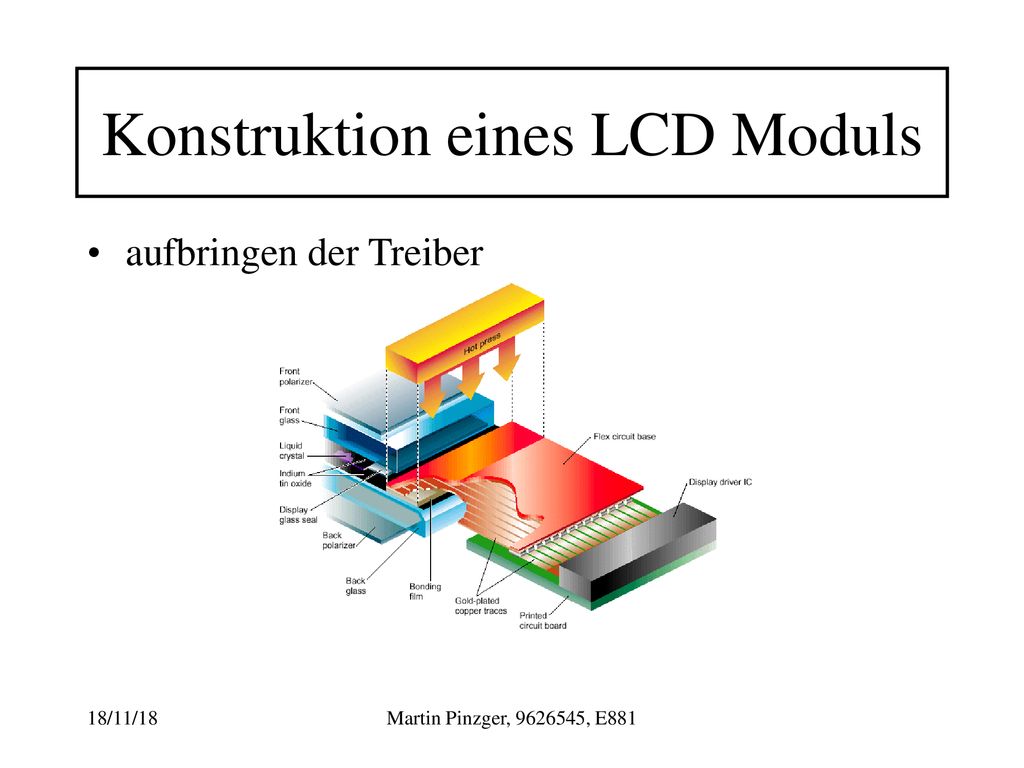

6 Konstruktion eines LCD Moduls
aufbringen der Treiber 18/11/18 Martin Pinzger, , E881

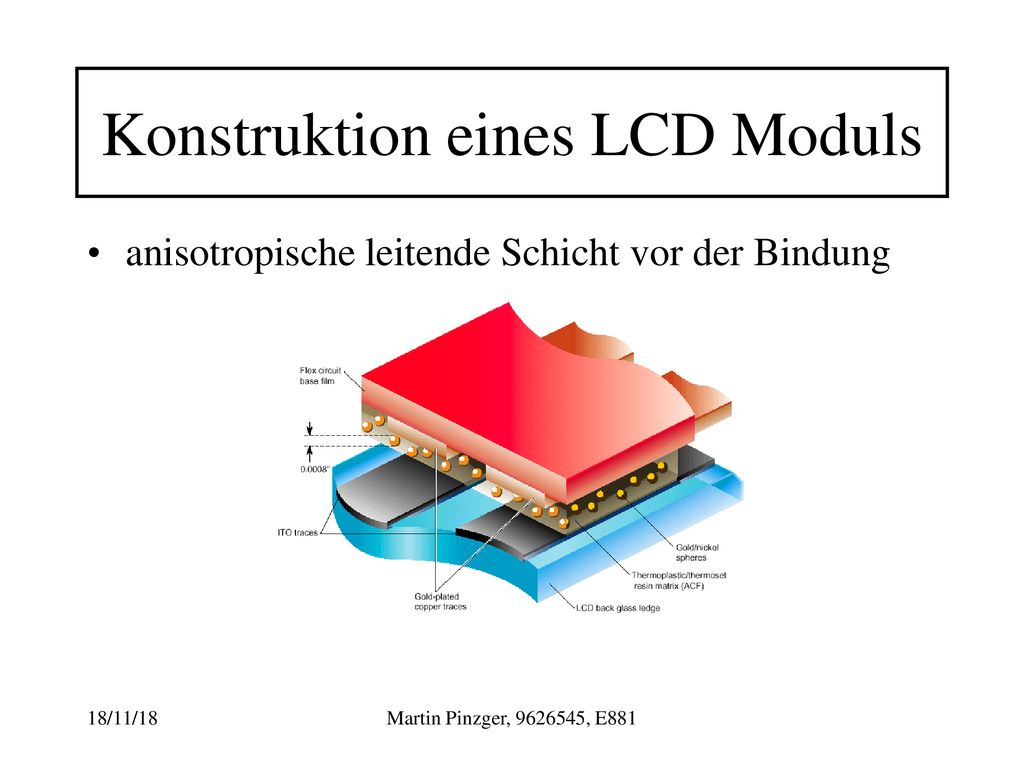

7 Konstruktion eines LCD Moduls
anisotropische leitende Schicht vor der Bindung 18/11/18 Martin Pinzger, , E881

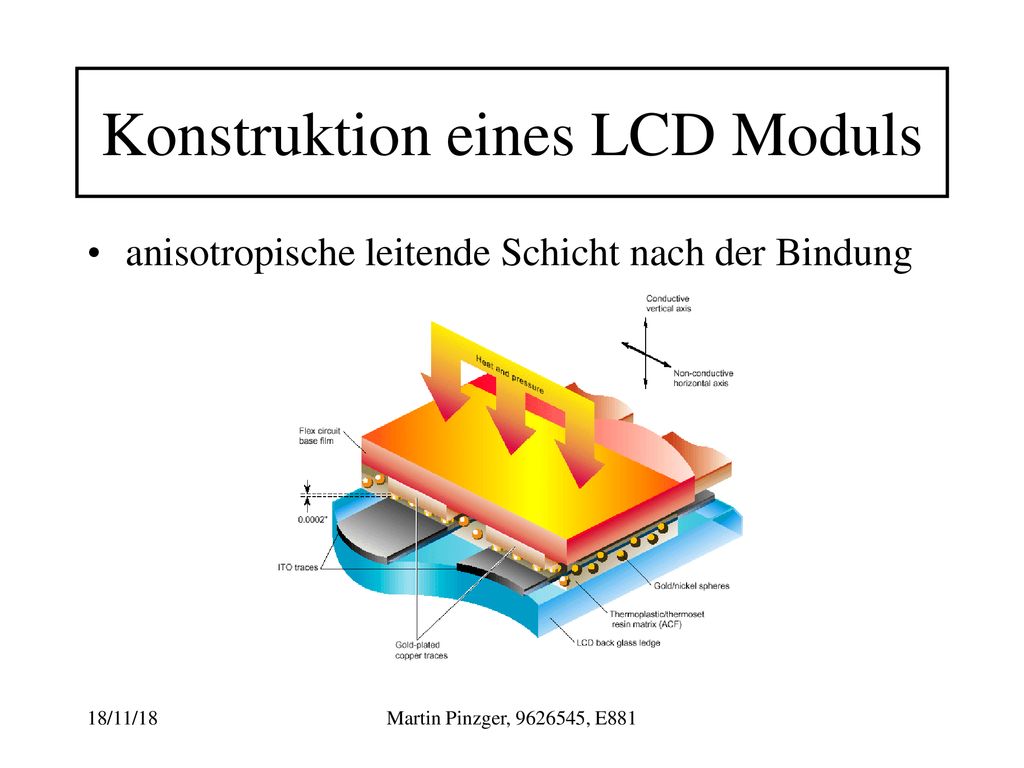

8 Konstruktion eines LCD Moduls
anisotropische leitende Schicht nach der Bindung 18/11/18 Martin Pinzger, , E881

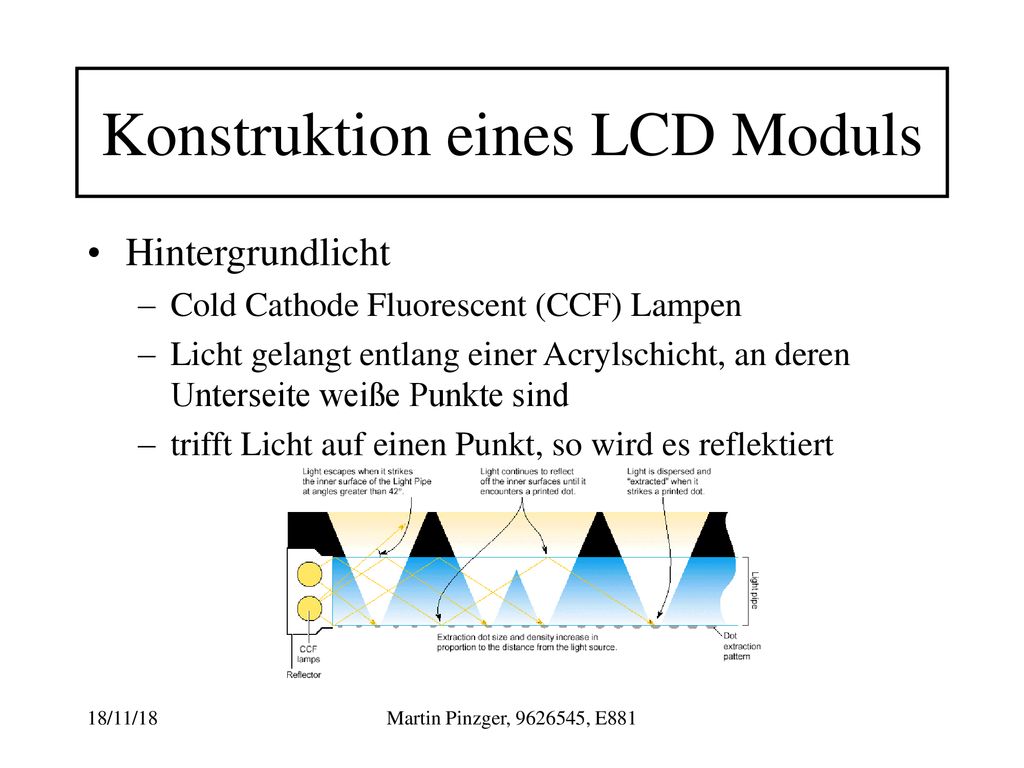

9 Konstruktion eines LCD Moduls
Hintergrundlicht Cold Cathode Fluorescent (CCF) Lampen Licht gelangt entlang einer Acrylschicht, an deren Unterseite weiße Punkte sind trifft Licht auf einen Punkt, so wird es reflektiert 18/11/18 Martin Pinzger, , E881

10 Typisches LCD Modul 18/11/18 Martin Pinzger, , E881

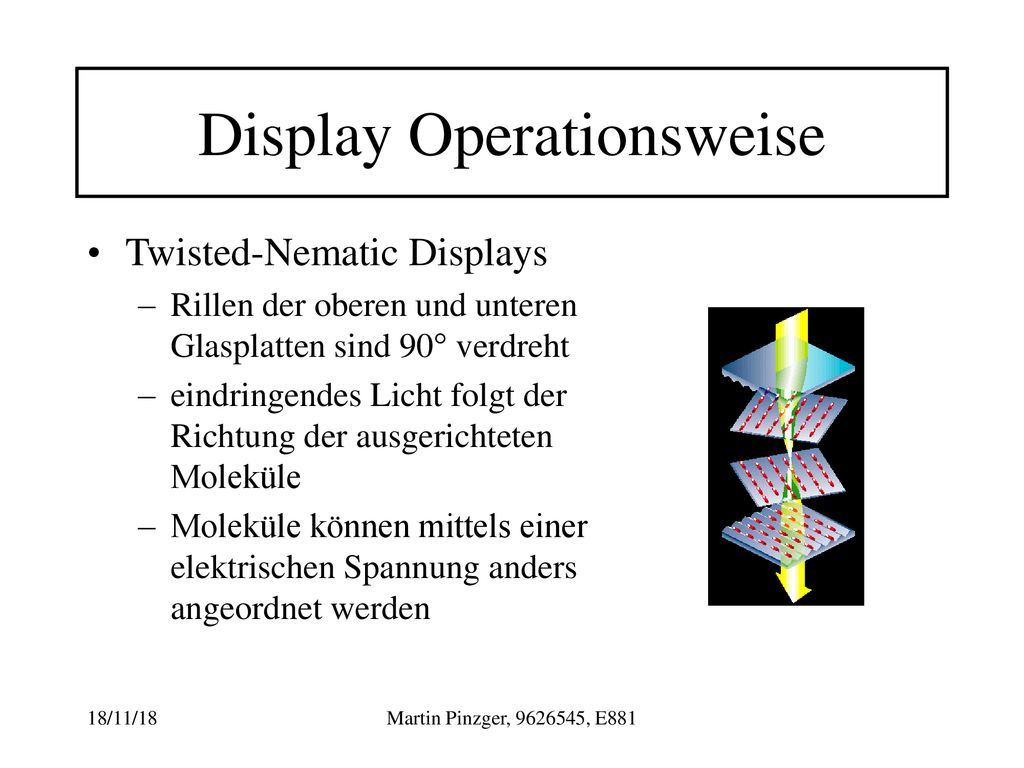

11 Display Operationsweise
Twisted-Nematic Displays Rillen der oberen und unteren Glasplatten sind 90° verdreht eindringendes Licht folgt der Richtung der ausgerichteten Moleküle Moleküle können mittels einer elektrischen Spannung anders angeordnet werden 18/11/18 Martin Pinzger, , E881

12 Display Operationsweise
Polarisatoren sind die Achsen beider Polarisatoren gleich, kann das Licht durchdringen, sonst wird es blockiert 18/11/18 Martin Pinzger, , E881

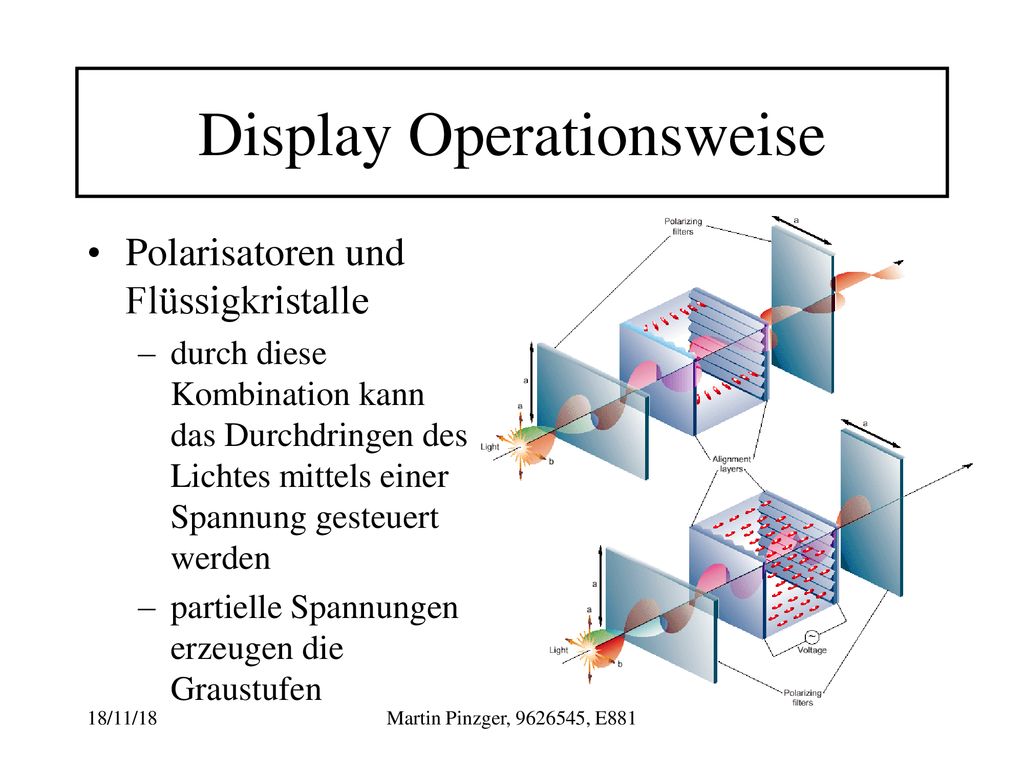

13 Display Operationsweise
Polarisatoren und Flüssigkristalle durch diese Kombination kann das Durchdringen des Lichtes mittels einer Spannung gesteuert werden partielle Spannungen erzeugen die Graustufen 18/11/18 Martin Pinzger, , E881

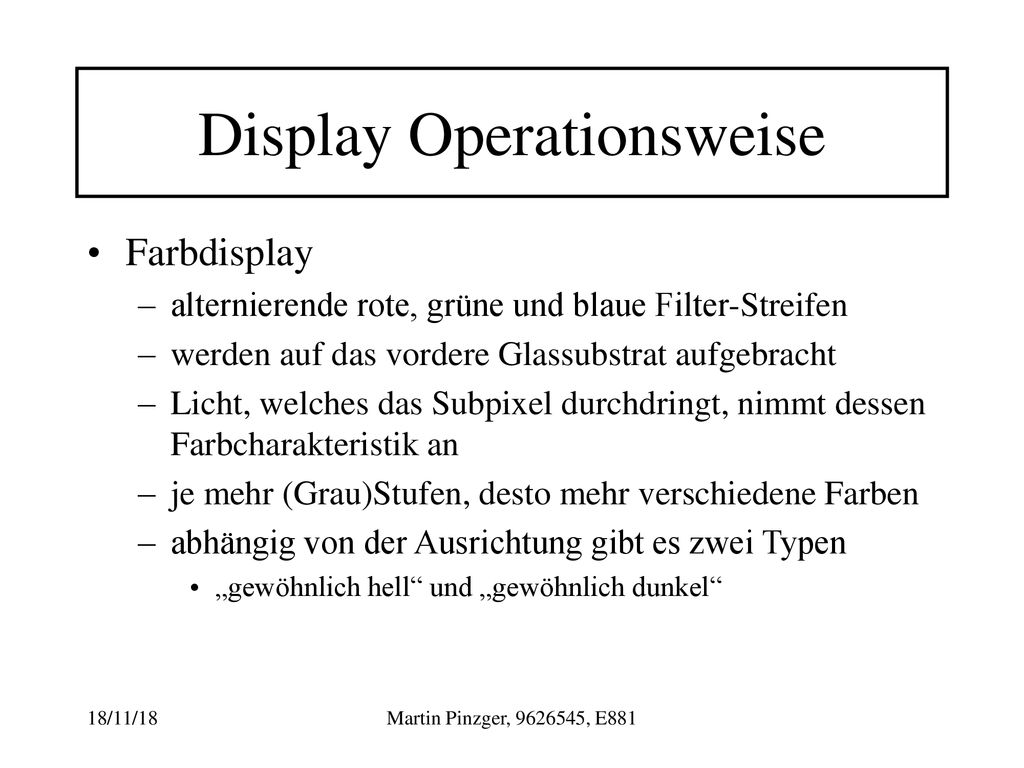

14 Display Operationsweise
Farbdisplay alternierende rote, grüne und blaue Filter-Streifen werden auf das vordere Glassubstrat aufgebracht Licht, welches das Subpixel durchdringt, nimmt dessen Farbcharakteristik an je mehr (Grau)Stufen, desto mehr verschiedene Farben abhängig von der Ausrichtung gibt es zwei Typen „gewöhnlich hell“ und „gewöhnlich dunkel“ 18/11/18 Martin Pinzger, , E881

15 Techniken der Adressierung
passiv-matrix Display überlappende Reihen- und Spaltenelektroden bilden die Pixel die Moleküle der Flüssigkristalle reagieren auf eine angelegte Spannung 18/11/18 Martin Pinzger, , E881

16 Techniken der Adressierung
aktiv-matrix Display Daten- und Scanleitungen adressieren einen Thin Film Transistor (TFT) ein TFT verbindet eine Datenleitung mit einem Subpixel ermöglicht eine fünffache Schaltgeschwindigkeit 18/11/18 Martin Pinzger, , E881
