Anforderungen an eine Heizungssteuerung

Präsentation zum Thema: "Anforderungen an eine Heizungssteuerung"—  Präsentation transkript:

1 Anforderungen an eine Heizungssteuerung

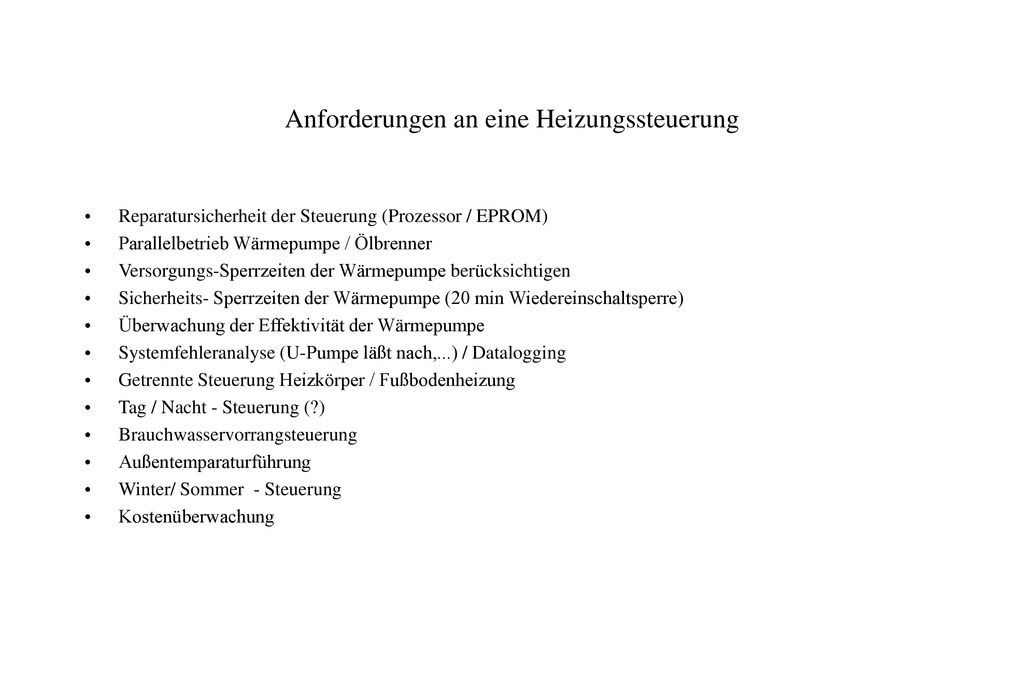

Reparatursicherheit der Steuerung (Prozessor / EPROM) Parallelbetrieb Wärmepumpe / Ölbrenner Versorgungs-Sperrzeiten der Wärmepumpe berücksichtigen Sicherheits- Sperrzeiten der Wärmepumpe (20 min Wiedereinschaltsperre) Überwachung der Effektivität der Wärmepumpe Systemfehleranalyse (U-Pumpe läßt nach,...) / Datalogging Getrennte Steuerung Heizkörper / Fußbodenheizung Tag / Nacht - Steuerung (?) Brauchwasservorrangsteuerung Außentemparaturführung Winter/ Sommer - Steuerung Kostenüberwachung

2 Öl Brenner Wärme- pumpe
Rücklauf Vorlauf Heizkörper Hauptwohnung Heizkörper Hauptwohnung . Fußbodenheizung Fußbodenheizung Einliegerwohnung Einliegerwohnung BW-speicher Brauchwasser Brauchwasser BW-Rege- lung BW-Anforderung M Regelung Fußbodenhzg. - Tag - Nacht Außenfühler Haupt- regelung - Br. - WP - Sommer-Winter - Tag - Nacht - BW-Vorrang W T W T Wärmemengenmesser Umwälzpumpen An Vorlauffühler Begrenzung Brenner Brenner An Pufferspeicher M M Br.-Rgl Öl Brenner Wärme- pumpe Freißmann Beroldinger Str. 8 78078 Niedereschach Wärmepumpe An

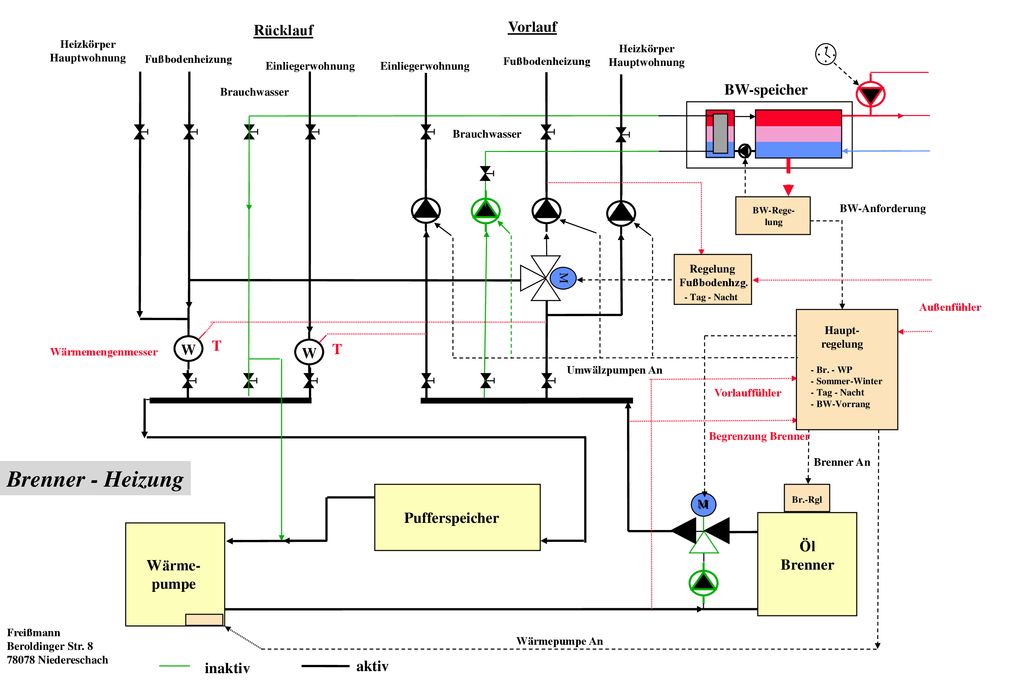

3 Brenner - Heizung Vorlauf Rücklauf BW-speicher T W T W Pufferspeicher
Heizkörper Hauptwohnung Heizkörper Hauptwohnung . Fußbodenheizung Fußbodenheizung Einliegerwohnung Einliegerwohnung BW-speicher Brauchwasser Brauchwasser BW-Rege- lung BW-Anforderung M Regelung Fußbodenhzg. - Tag - Nacht Außenfühler Haupt- regelung - Br. - WP - Sommer-Winter - Tag - Nacht - BW-Vorrang W T W T Wärmemengenmesser Umwälzpumpen An Vorlauffühler Begrenzung Brenner Brenner An Brenner - Heizung Pufferspeicher M M Br.-Rgl Öl Brenner Wärme- pumpe Freißmann Beroldinger Str. 8 78078 Niedereschach Wärmepumpe An inaktiv aktiv

4 WP - Heizung Vorlauf Rücklauf BW-speicher T W T W Pufferspeicher Öl
Heizkörper Hauptwohnung Heizkörper Hauptwohnung . Fußbodenheizung Fußbodenheizung Einliegerwohnung Einliegerwohnung BW-speicher Brauchwasser Brauchwasser BW-Rege- lung BW-Anforderung M Regelung Fußbodenhzg. - Tag - Nacht Außenfühler Haupt- regelung - Br. - WP - Sommer-Winter - Tag - Nacht - BW-Vorrang W T W T Wärmemengenmesser Umwälzpumpen An Vorlauffühler Begrenzung Brenner Brenner An WP - Heizung Pufferspeicher M M Br.-Rgl Öl Brenner Wärme- pumpe Freißmann Beroldinger Str. 8 78078 Niedereschach Wärmepumpe An inaktiv aktiv

5 Brenner - Brauchwasser
Rücklauf Vorlauf Heizkörper Hauptwohnung Heizkörper Hauptwohnung . Fußbodenheizung Fußbodenheizung Einliegerwohnung Einliegerwohnung BW-speicher Brauchwasser Brauchwasser BW-Rege- lung BW-Anforderung M Regelung Fußbodenhzg. - Tag - Nacht M Außenfühler Haupt- regelung - Br. - WP - Sommer-Winter - Tag - Nacht - BW-Vorrang W T W T Wärmemengenmesser Umwälzpumpen An Vorlauffühler Begrenzung Brenner Brenner An Brenner - Brauchwasser Pufferspeicher M M Br.-Rgl Öl Brenner Wärme- pumpe Freißmann Beroldinger Str. 8 78078 Niedereschach Wärmepumpe An inaktiv aktiv

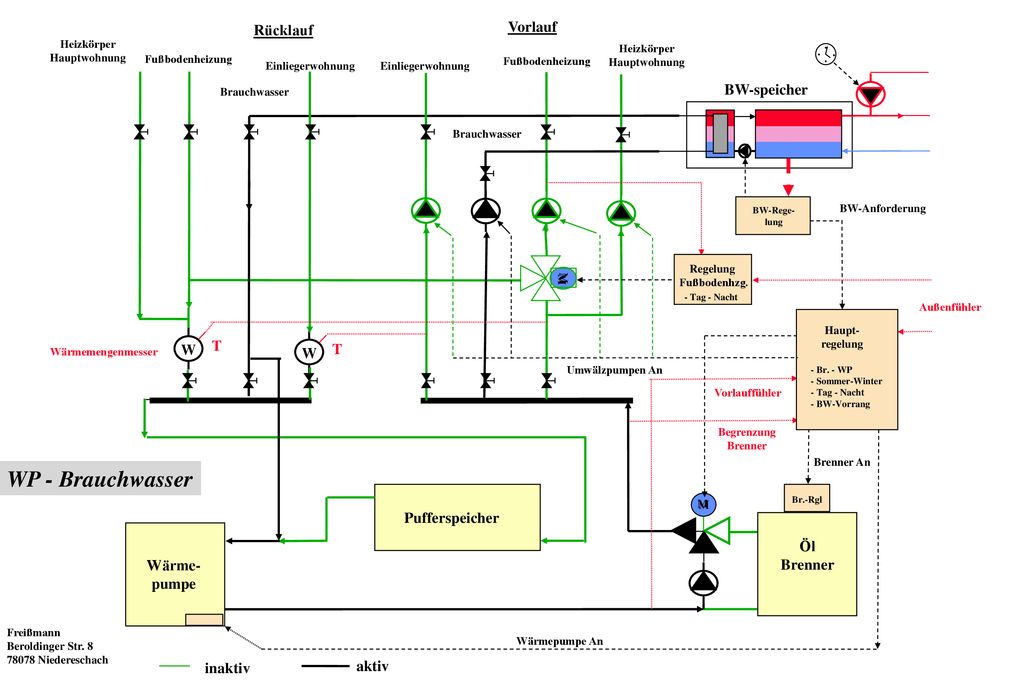

6 WP - Brauchwasser Vorlauf Rücklauf BW-speicher T W T W Pufferspeicher
Heizkörper Hauptwohnung Heizkörper Hauptwohnung . Fußbodenheizung Fußbodenheizung Einliegerwohnung Einliegerwohnung BW-speicher Brauchwasser Brauchwasser BW-Rege- lung BW-Anforderung M Regelung Fußbodenhzg. - Tag - Nacht M Außenfühler Haupt- regelung - Br. - WP - Sommer-Winter - Tag - Nacht - BW-Vorrang W T W T Wärmemengenmesser Umwälzpumpen An Vorlauffühler Begrenzung Brenner Brenner An WP - Brauchwasser Pufferspeicher M M Br.-Rgl Öl Brenner Wärme- pumpe Freißmann Beroldinger Str. 8 78078 Niedereschach Wärmepumpe An inaktiv aktiv
