das Routing Information Protocol
RIP - das Routing Information Protocol
2
Das Routing Information Protocol
Motivation Router erstellen ihre Routing-Tabelle selbst, indem sie ihre Nachbarn fragen -> Distance-Vector-Algorithmus „Teile deinen Nachbarn mit, wie du die Welt siehst“ 22:40 Das Routing Information Protocol
3
Distance-Vector-Algorithmus
Erstelle deine Routing-Tabelle, die anfangs nur deine direkten Nachbarn enthält mit Angabe der Hops (=Anzahl der Weiterleitungen) Erzeuge eine Kopie mit Informationen, welche Router du mit minimalen Hops erreichen kannst und schicke sie an alle Nachbarn Warte auf Kopien deiner Nachbarn und rechne die Informationen in deine Routing-Tabelle mit ein. Ändern sich dadurch die minimalen Hops, mit denen du einen Router erreichen kannst, fahre mit Schritt 2 fort, sonst Schritt 3 22:40 Das Routing Information Protocol
4
Das Routing Information Protocol

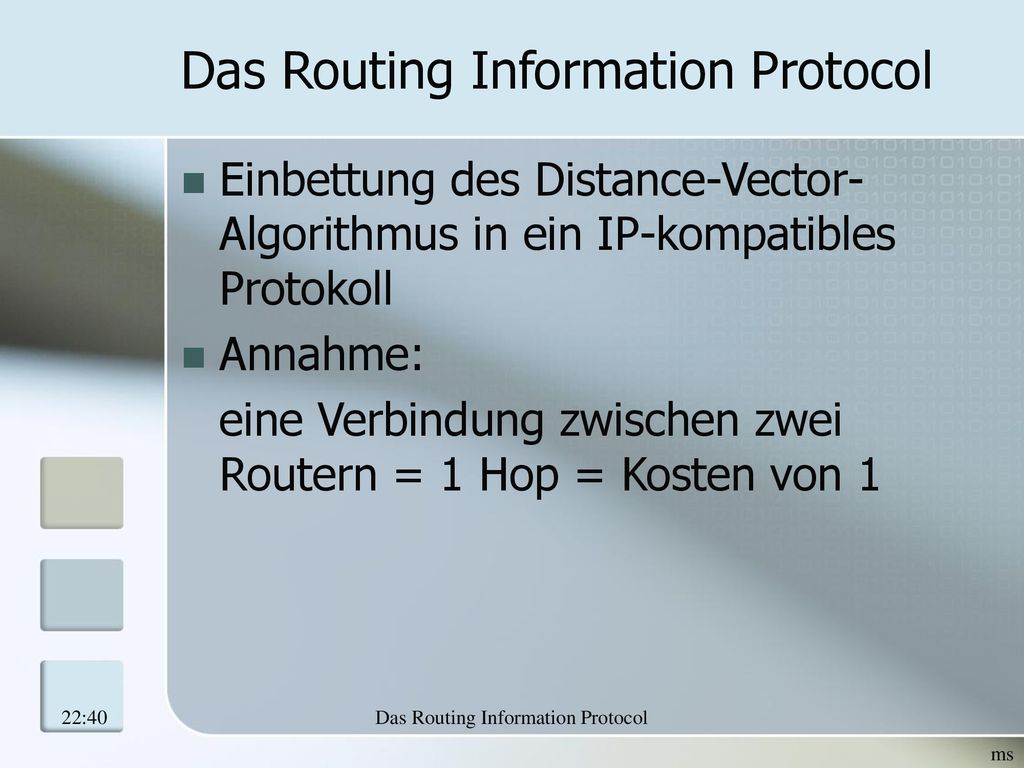

Einbettung des Distance-Vector-Algorithmus in ein IP-kompatibles Protokoll Annahme: eine Verbindung zwischen zwei Routern = 1 Hop = Kosten von 1 22:40 Das Routing Information Protocol
5
Das Routing Information Protocol

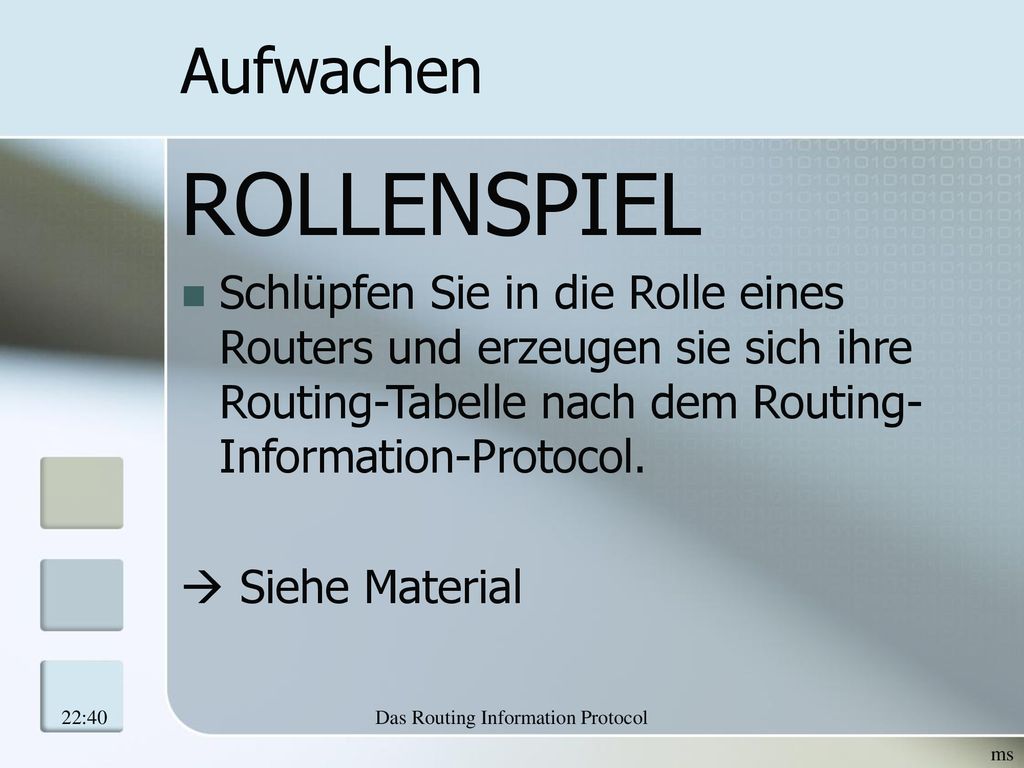

Aufwachen ROLLENSPIEL Schlüpfen Sie in die Rolle eines Routers und erzeugen sie sich ihre Routing-Tabelle nach dem Routing-Information-Protocol. Siehe Material 22:40 Das Routing Information Protocol
6
Das Routing Information Protocol

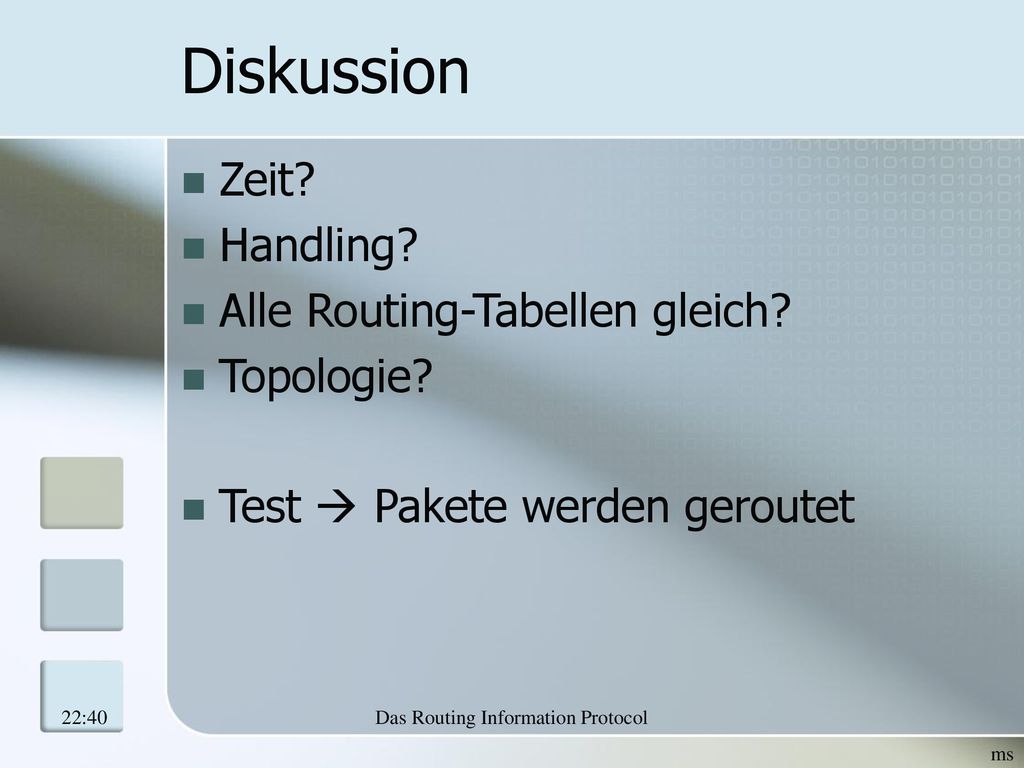

Diskussion Zeit? Handling? Alle Routing-Tabellen gleich? Topologie? Test Pakete werden geroutet 22:40 Das Routing Information Protocol
7
Das Routing Information Protocol
Überprüfung… … mittels Routing-Programm HSG-Homepage Vergleichen Sie Ihre Tabelle mit dem Ergebnis des Routing-Programms. 22:40 Das Routing Information Protocol
8
Das Routing Information Protocol

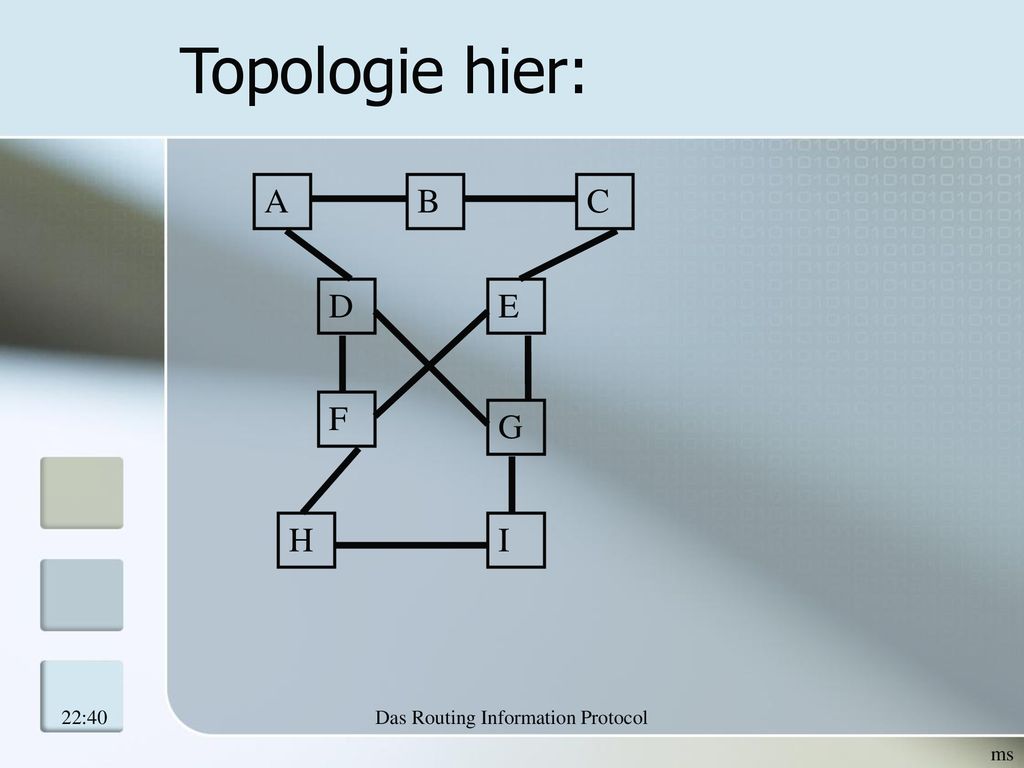

Topologie hier: A B C D E F G H I 22:40 Das Routing Information Protocol
9
Das Routing Information Protocol
Dynamik Bisher: Statische Version Realität: Einbinden von Dynamik, d.h. Berücksichtigung defekter als auch neuer Links ROLLENSPIEL: Router E und F verlieren ihren Link 22:40 Das Routing Information Protocol
10
Das Routing Information Protocol
Probleme? Bsp.: Was passiert? Routing-Tabellen schaukeln sich auf 22:40 Das Routing Information Protocol
11
Das Routing Information Protocol
Count to Infinity Das Aufschaukeln der Routing-Tabellen führt zu immer größer werdenden Hops Abhilfe: Angabe eines maximalen Hop-Counts Sobald dieser Count to Infinity erreicht ist, geht der Router von einer weggebrochenen Route aus. 22:40 Das Routing Information Protocol
12
Das Routing Information Protocol

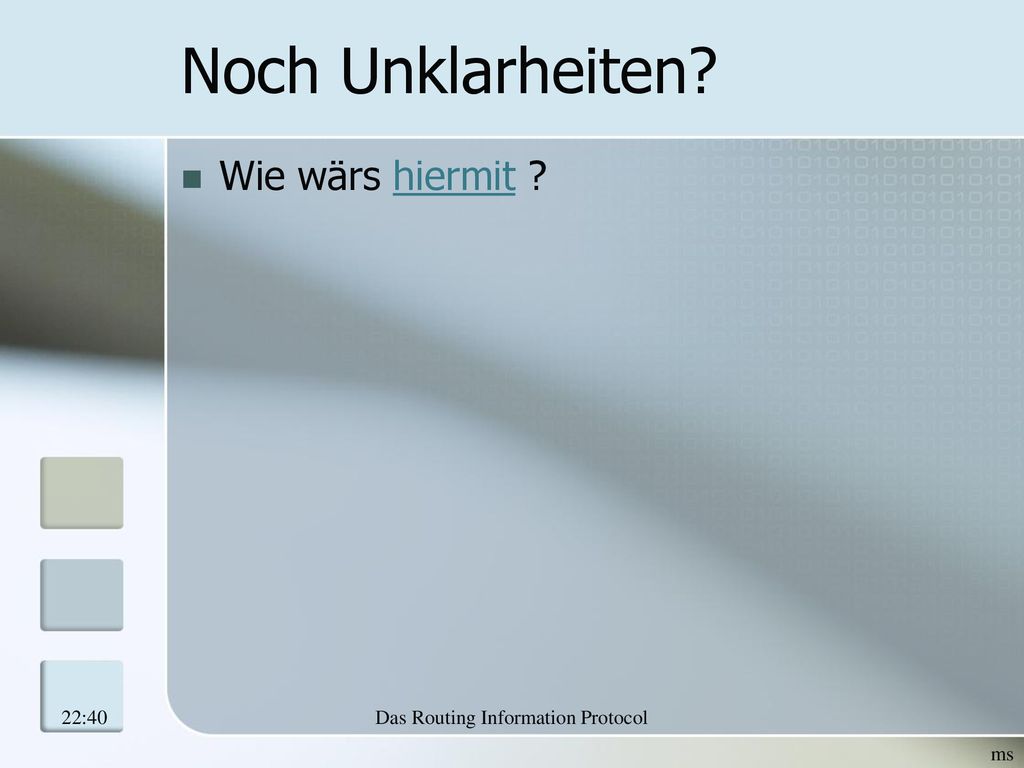

Noch Unklarheiten? Wie wärs hiermit ? 22:40 Das Routing Information Protocol
