1 ELEKTROTEHNIKA I ELEKTRONIKA
studenti /infokolegija Elektrotehnika Z110 Ohmov zakon ee0307

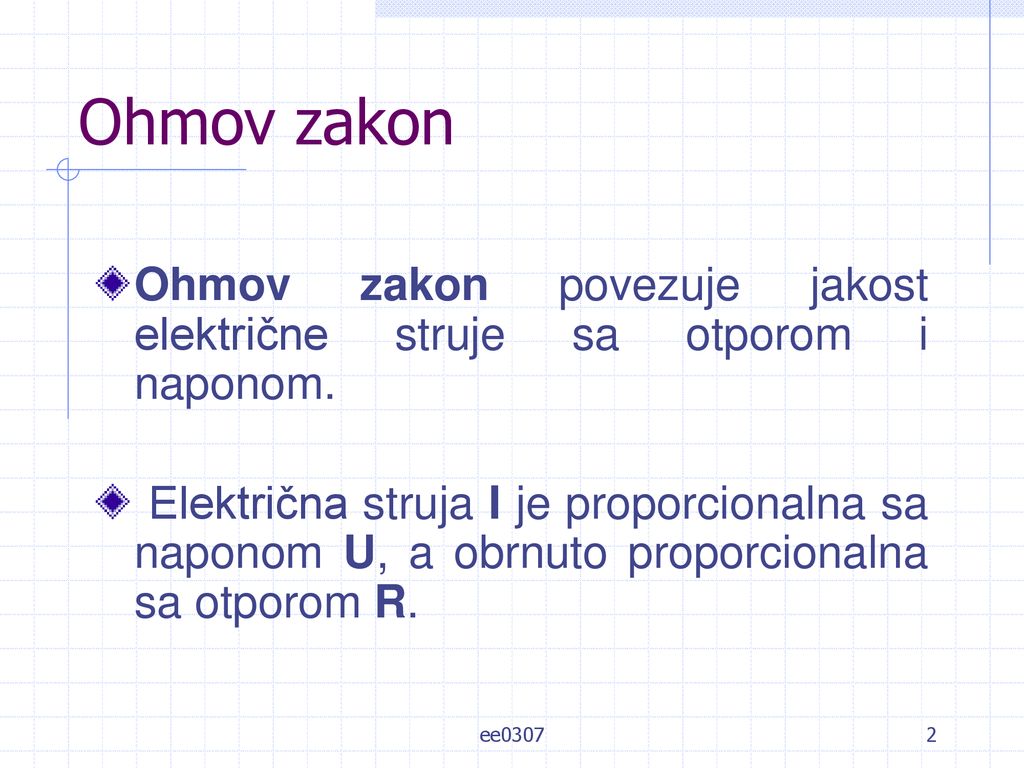

2 Ohmov zakon Ohmov zakon povezuje jakost električne struje sa otporom i naponom.  Električna struja I je proporcionalna sa naponom U, a obrnuto proporcionalna sa otporom R. ee0307

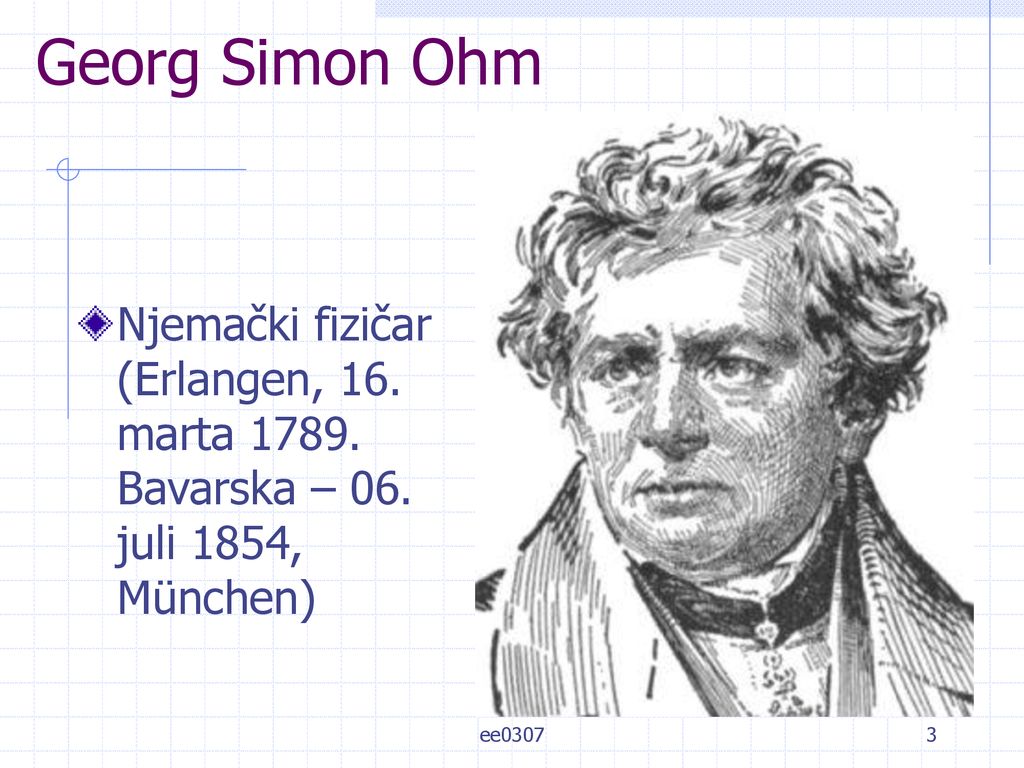

3 Georg Simon Ohm Njemački fizičar (Erlangen, 16. marta Bavarska – 06. juli 1854, München) ee0307

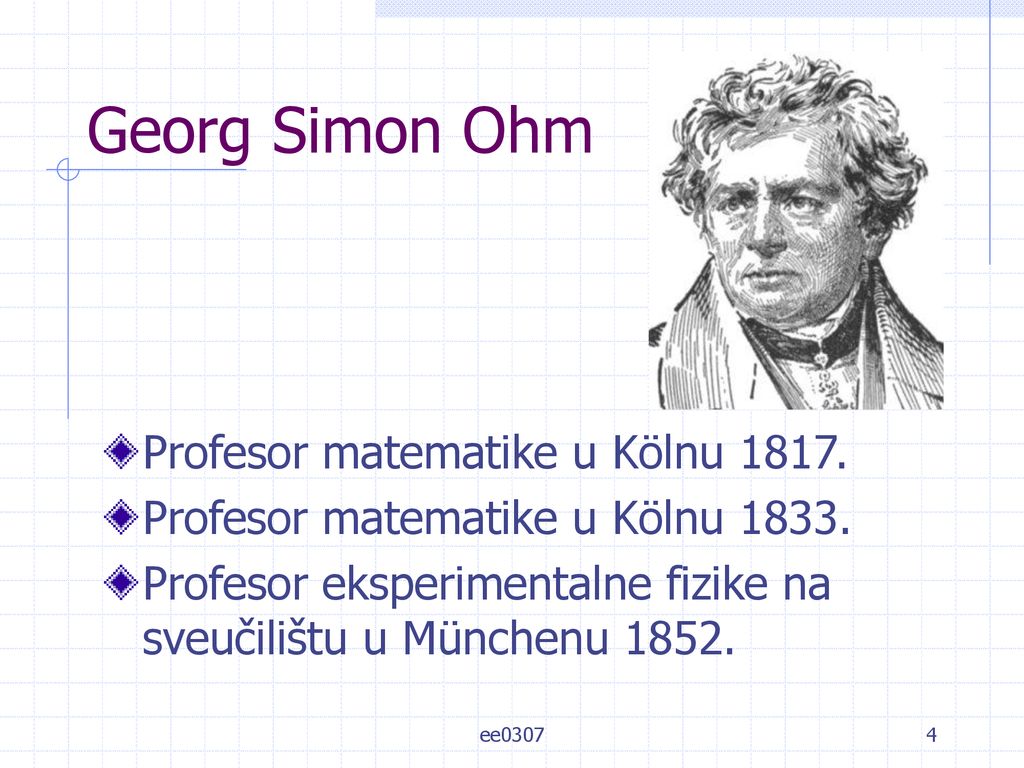

4 Georg Simon Ohm Profesor matematike u Kölnu 1817.
Profesor eksperimentalne fizike na sveučilištu u Münchenu 1852. ee0307

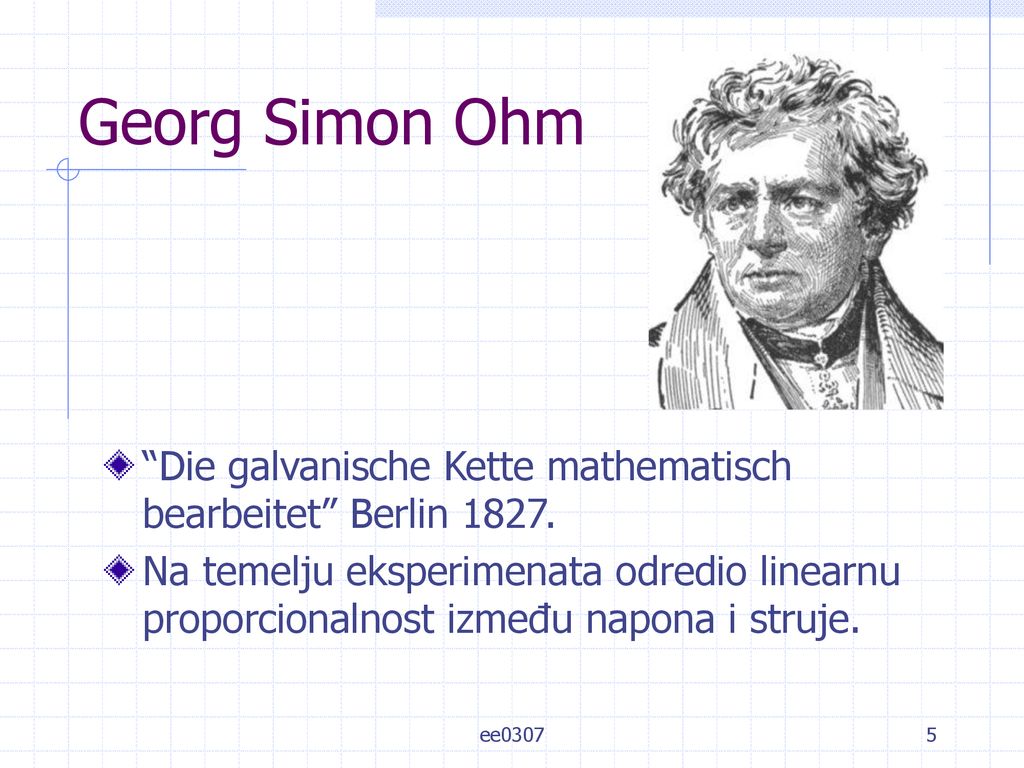

5 Georg Simon Ohm “Die galvanische Kette mathematisch bearbeitet” Berlin 1827. Na temelju eksperimenata odredio linearnu proporcionalnost između napona i struje. ee0307

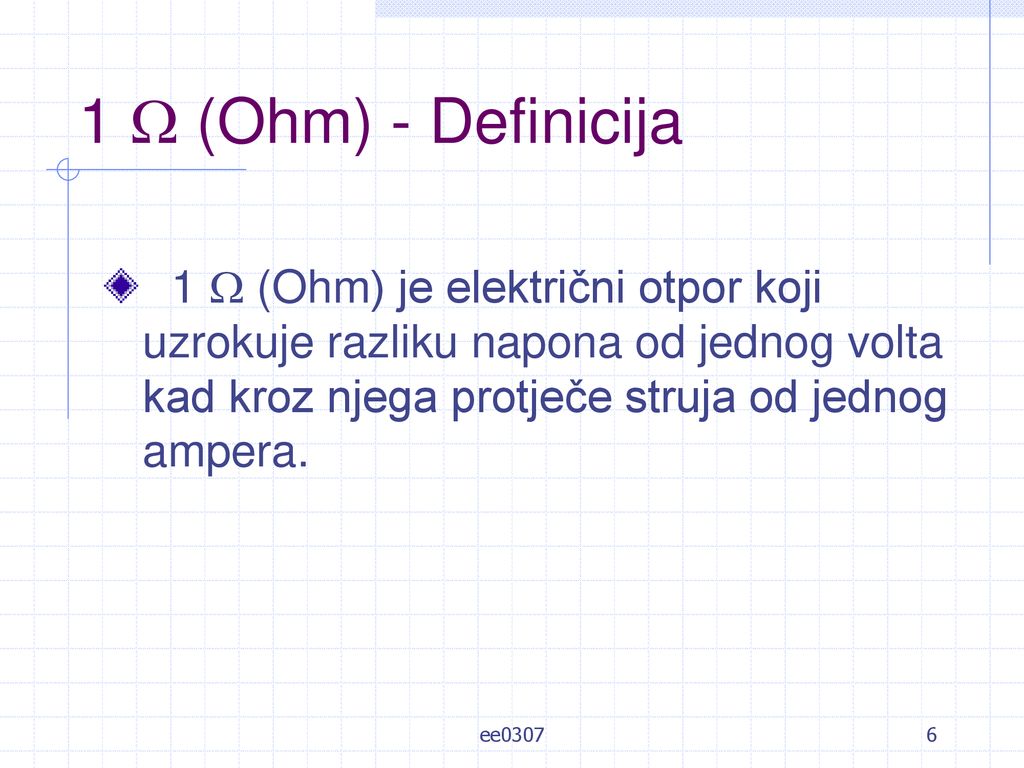

6 1  (Ohm) - Definicija   1  (Ohm) je električni otpor koji uzrokuje razliku napona od jednog volta kad kroz njega protječe struja od jednog ampera. ee0307

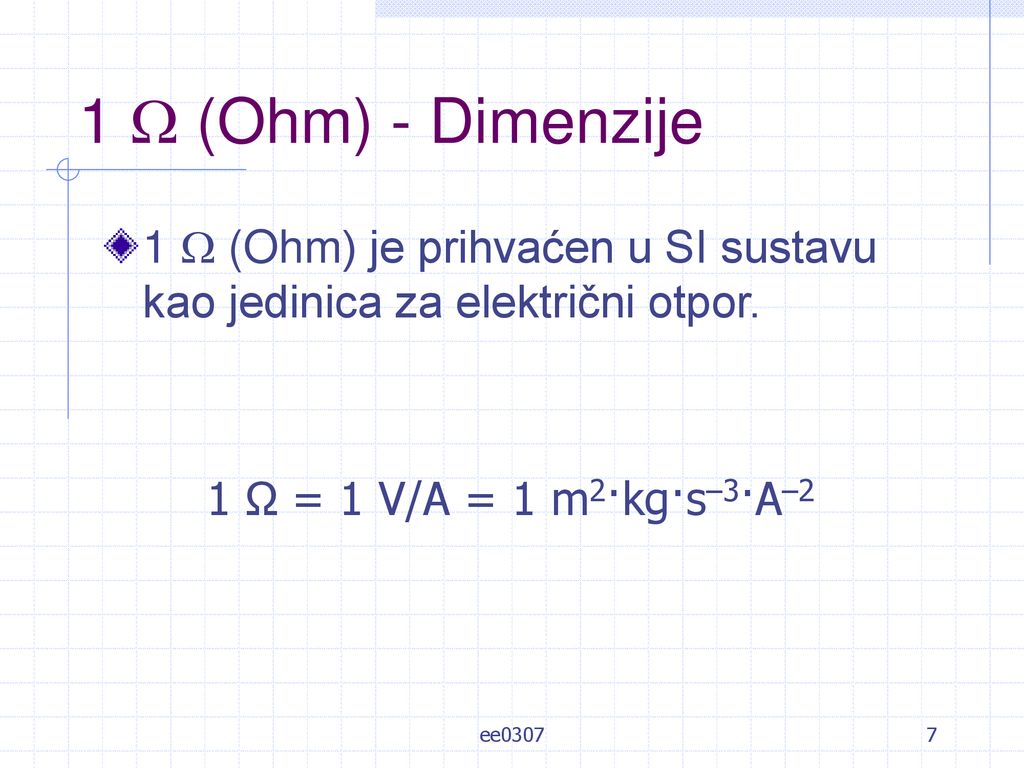

7 1  (Ohm) - Dimenzije 1  (Ohm) je prihvaćen u SI sustavu kao jedinica za električni otpor. 1 Ω = 1 V/A = 1 m2·kg·s–3·A–2 ee0307

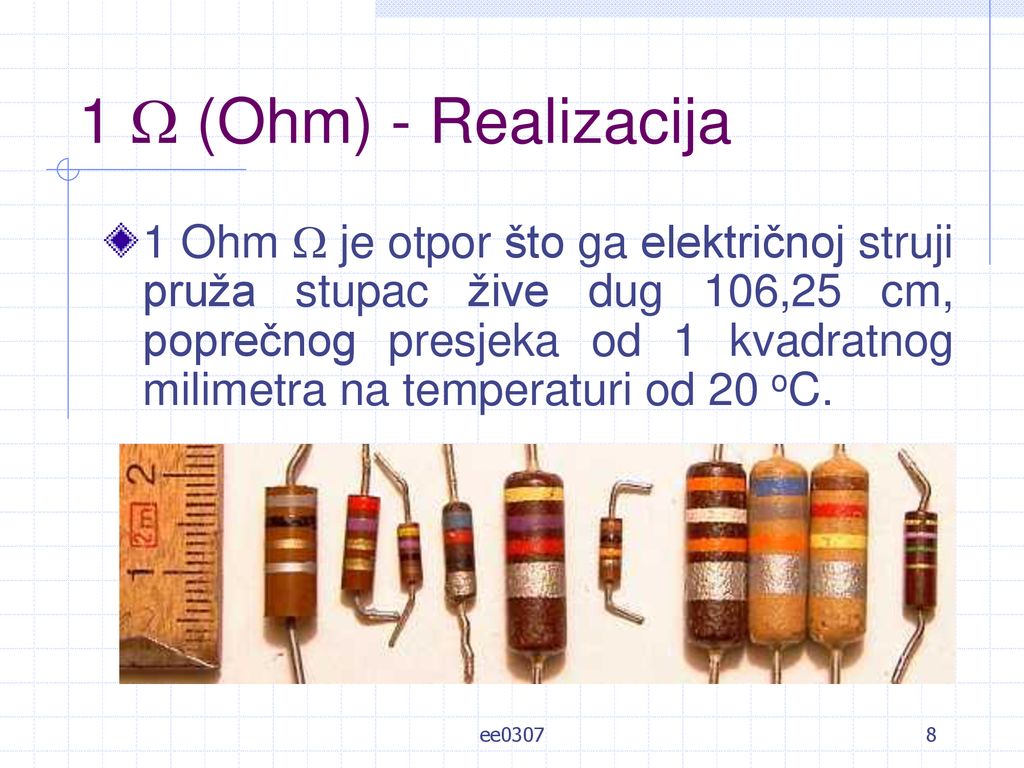

8 1  (Ohm) - Realizacija 1 Ohm  je otpor što ga električnoj struji pruža stupac žive dug 106,25 cm, poprečnog presjeka od 1 kvadratnog milimetra na temperaturi od 20 oC. ee0307

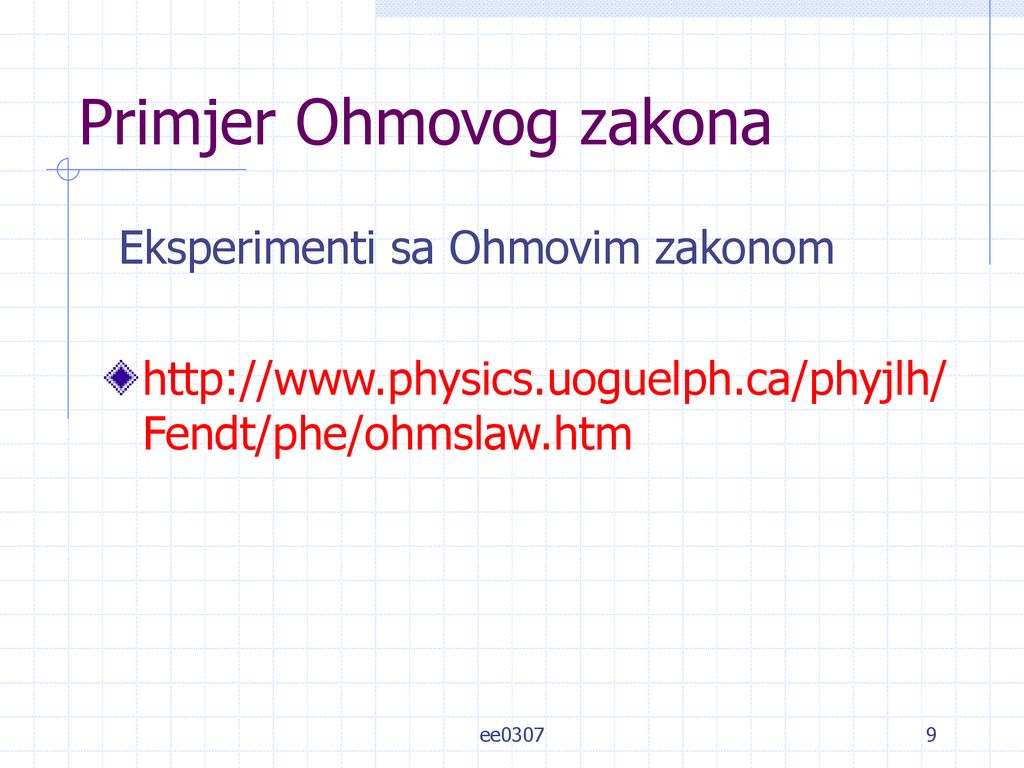

9 Primjer Ohmovog zakona
 Eksperimenti sa Ohmovim zakonom ee0307

10 1 Ohm Električni otpor ovisi o : materiji od koje je izrađen vodič, ,
duljini vodiča, l, poprečnom presjeku, S, temperaturi, . Specifični električki otpor  temperaturni koeficijent otpora  pri temperaturi od 20 oC ee0307

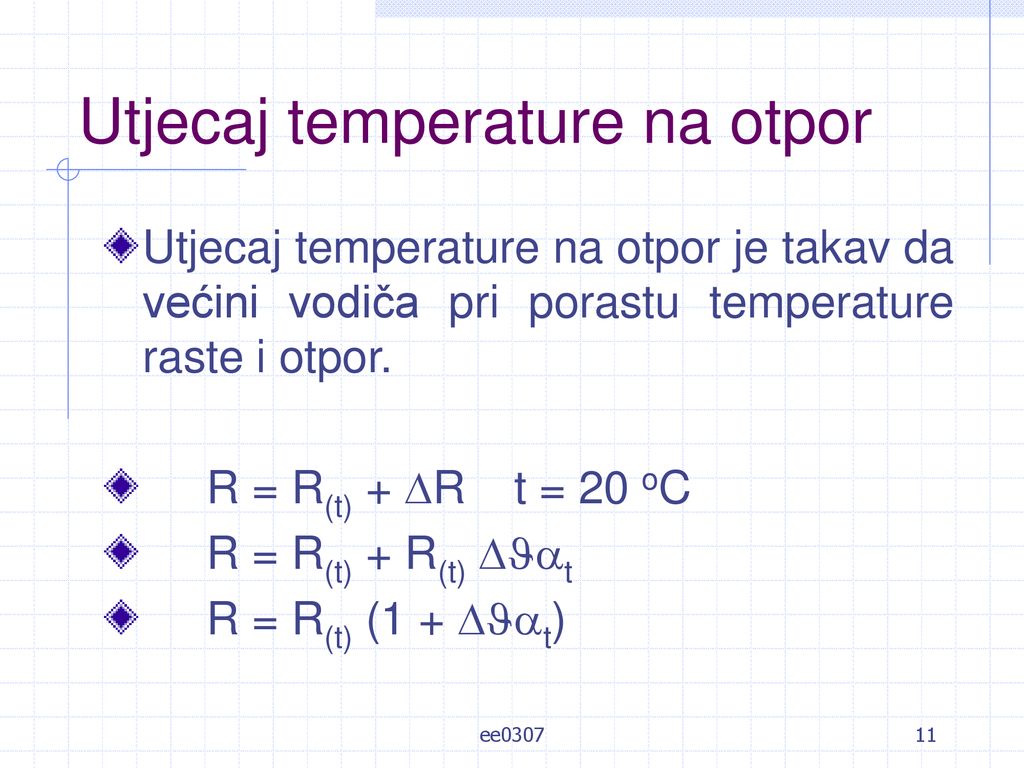

11 Utjecaj temperature na otpor
Utjecaj temperature na otpor je takav da većini vodiča pri porastu temperature raste i otpor. R = R(t) + R t = 20 oC R = R(t) + R(t) t R = R(t) (1 + t) ee0307

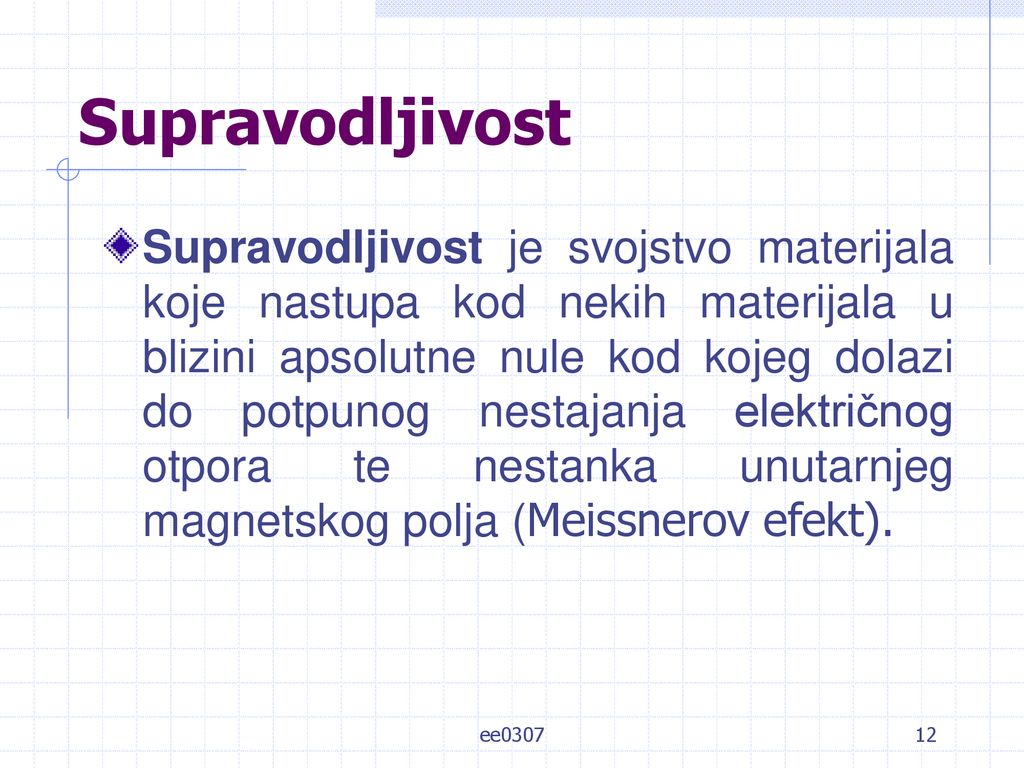

12 Supravodljivost Supravodljivost je svojstvo materijala koje nastupa kod nekih materijala u blizini apsolutne nule kod kojeg dolazi do potpunog nestajanja električnog otpora te nestanka unutarnjeg magnetskog polja (Meissnerov efekt). ee0307

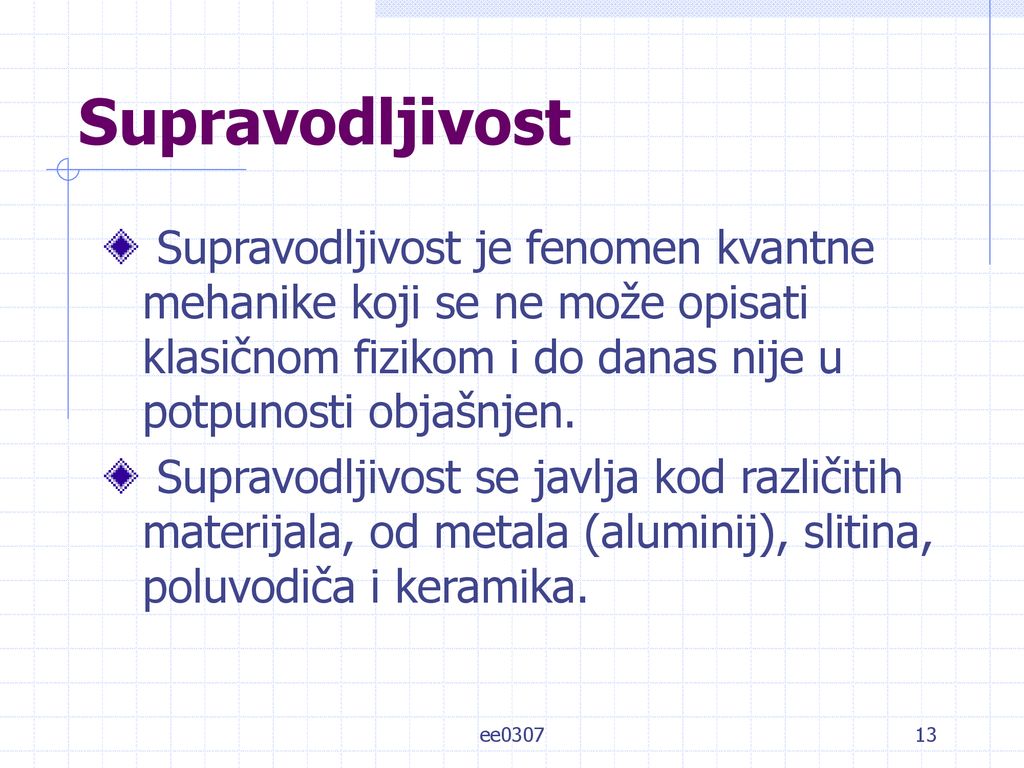

13 Supravodljivost  Supravodljivost je fenomen kvantne mehanike koji se ne može opisati klasičnom fizikom i do danas nije u potpunosti objašnjen. Supravodljivost se javlja kod različitih materijala, od metala (aluminij), slitina, poluvodiča i keramika. ee0307

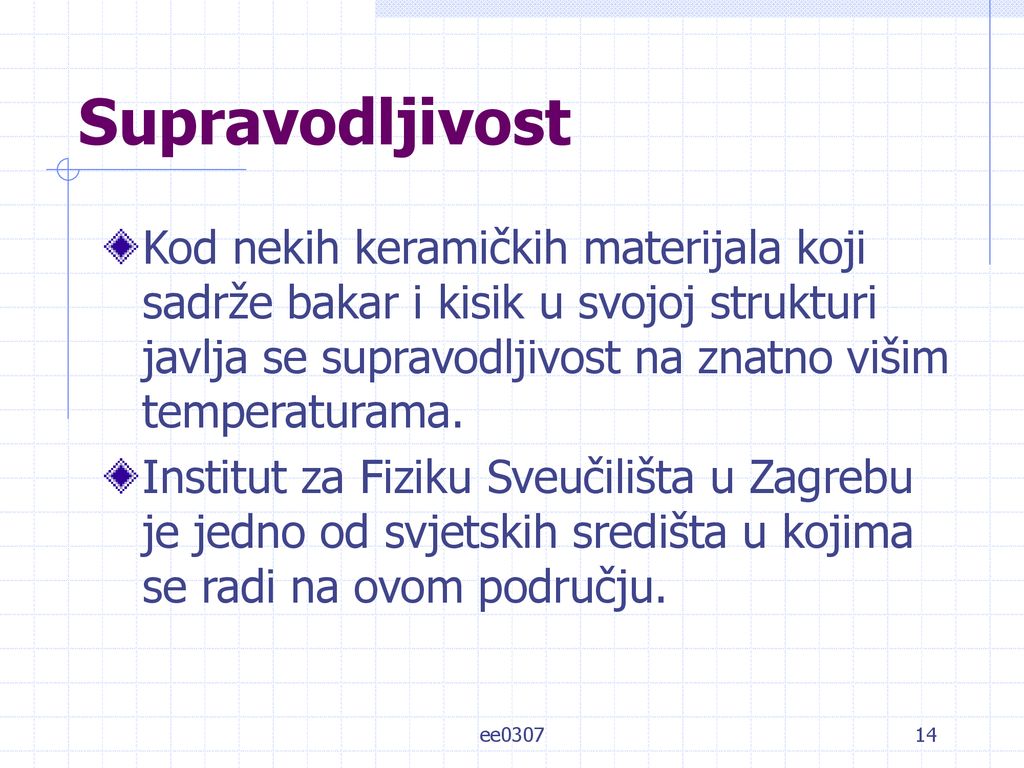

14 Supravodljivost Kod nekih keramičkih materijala koji sadrže bakar i kisik u svojoj strukturi javlja se supravodljivost na znatno višim temperaturama. Institut za Fiziku Sveučilišta u Zagrebu je jedno od svjetskih središta u kojima se radi na ovom području. ee0307

15 ee0307

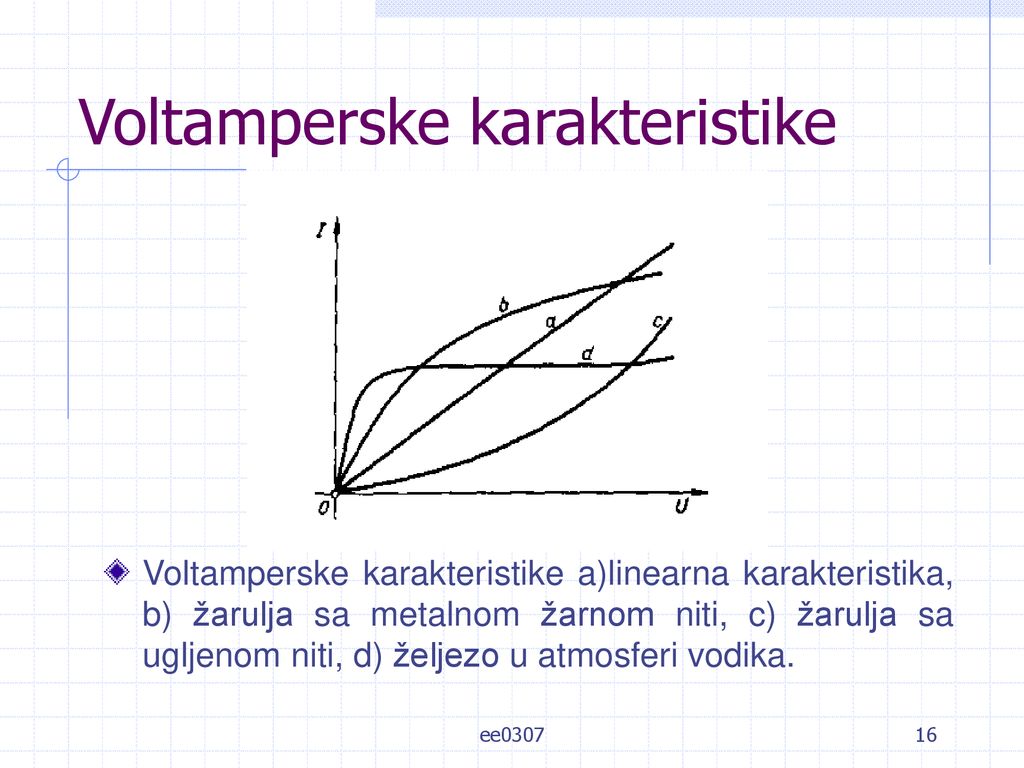

16 Voltamperske karakteristike
Voltamperske karakteristike a)linearna karakteristika, b) žarulja sa metalnom žarnom niti, c) žarulja sa ugljenom niti, d) željezo u atmosferi vodika. ee0307

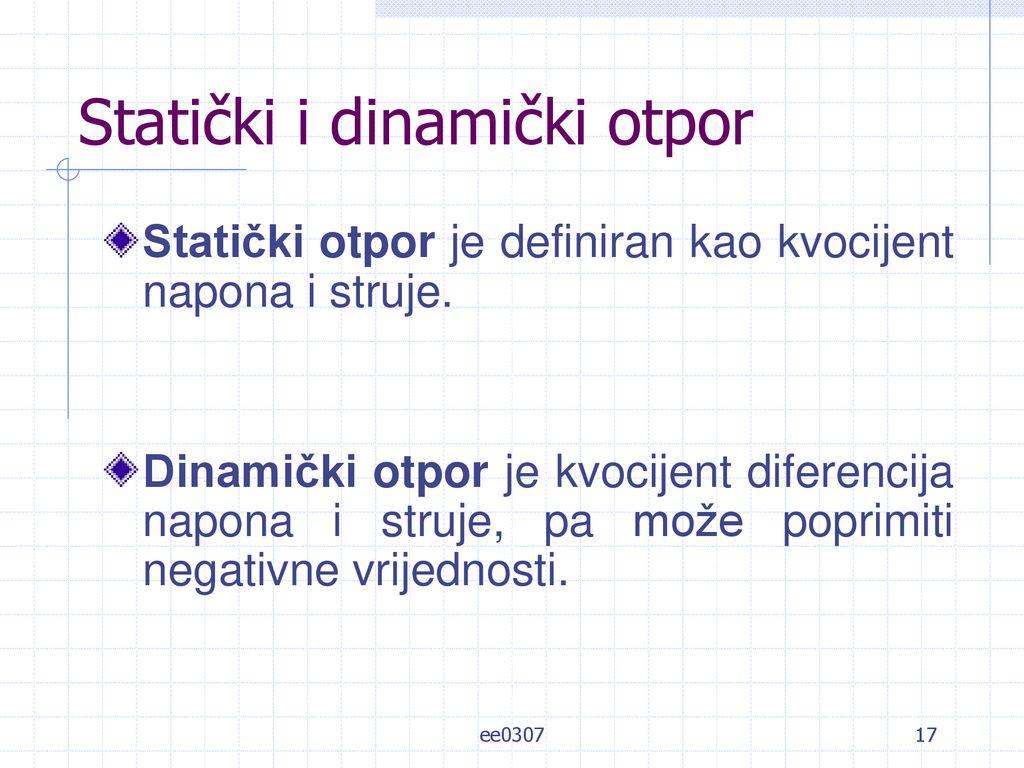

17 Statički i dinamički otpor
Statički otpor je definiran kao kvocijent napona i struje.  Dinamički otpor je kvocijent diferencija napona i struje, pa može poprimiti negativne vrijednosti. ee0307

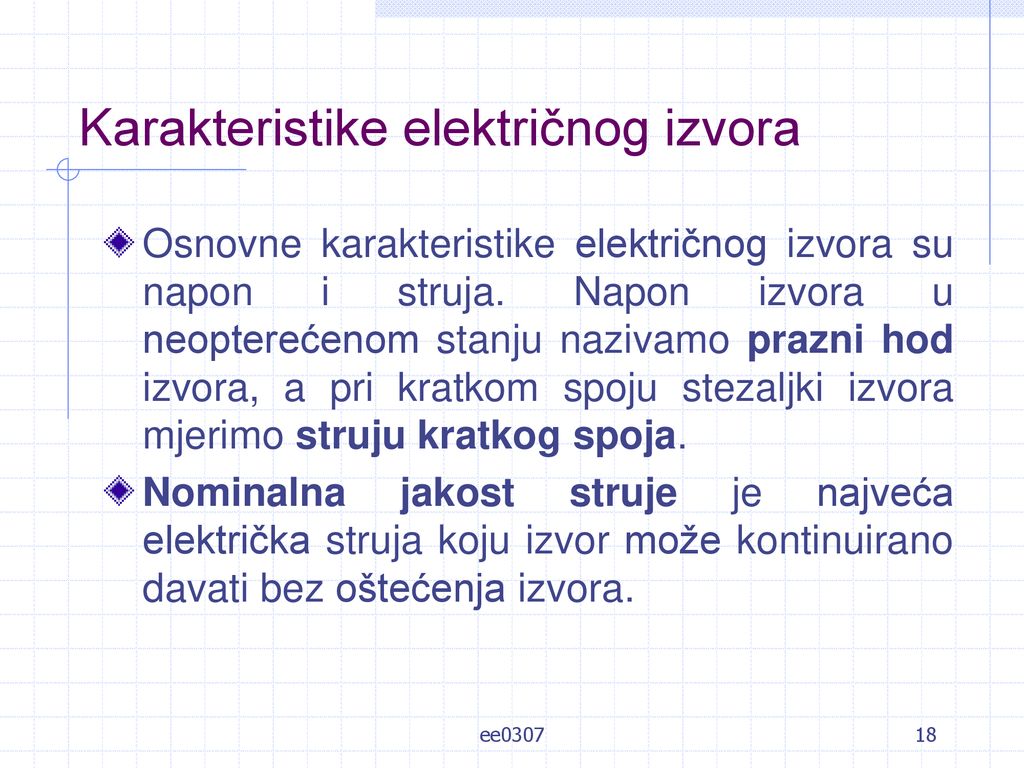

18 Karakteristike električnog izvora
Osnovne karakteristike električnog izvora su napon i struja. Napon izvora u neopterećenom stanju nazivamo prazni hod izvora, a pri kratkom spoju stezaljki izvora mjerimo struju kratkog spoja. Nominalna jakost struje je najveća električka struja koju izvor može kontinuirano davati bez oštećenja izvora.  ee0307

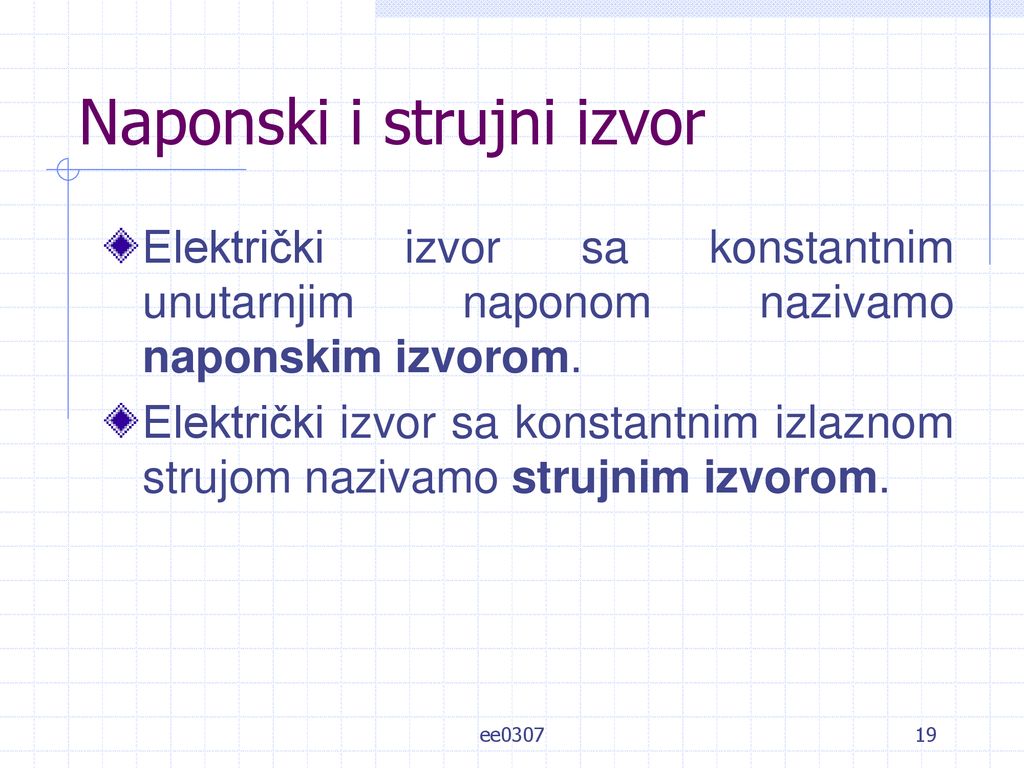

19 Naponski i strujni izvor
Električki izvor sa konstantnim unutarnjim naponom nazivamo naponskim izvorom. Električki izvor sa konstantnim izlaznom strujom nazivamo strujnim izvorom. ee0307

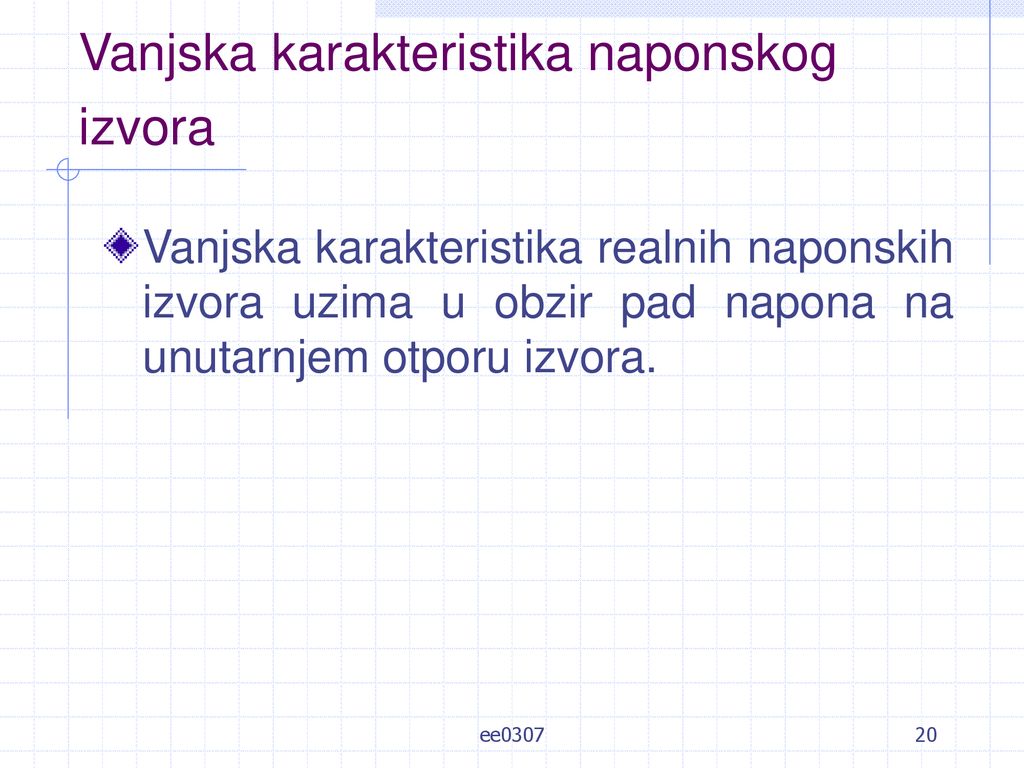

20 Vanjska karakteristika naponskog izvora
Vanjska karakteristika realnih naponskih izvora uzima u obzir pad napona na unutarnjem otporu izvora. ee0307

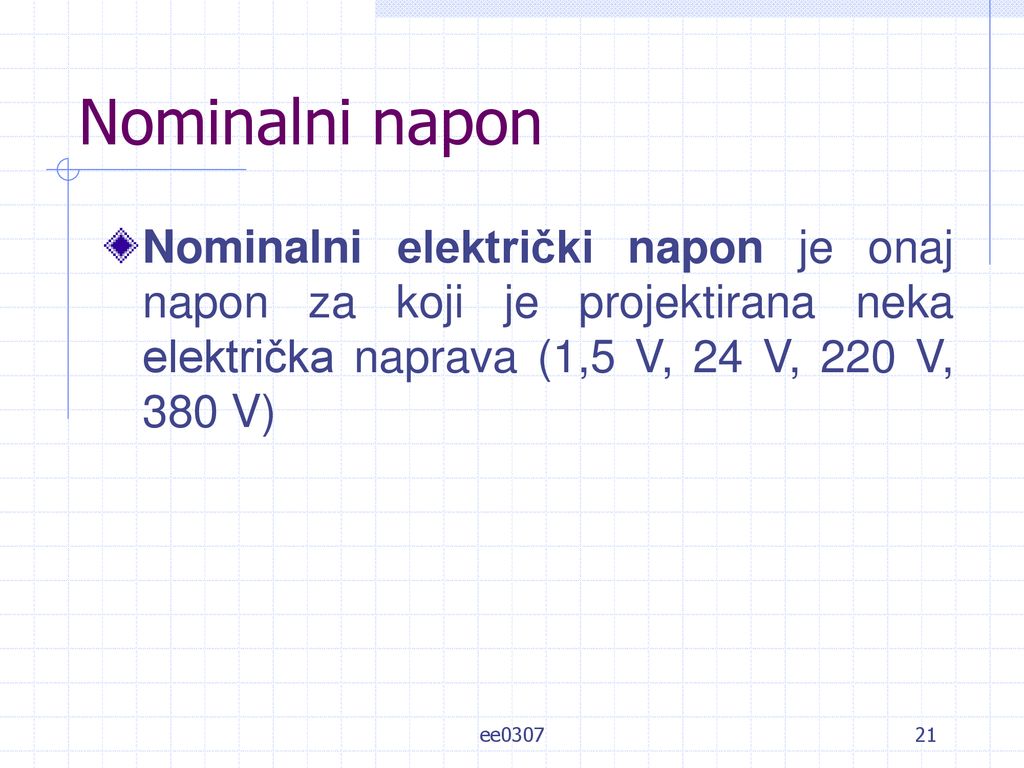

21 Nominalni napon Nominalni električki napon je onaj napon za koji je projektirana neka električka naprava (1,5 V, 24 V, 220 V, 380 V) ee0307
