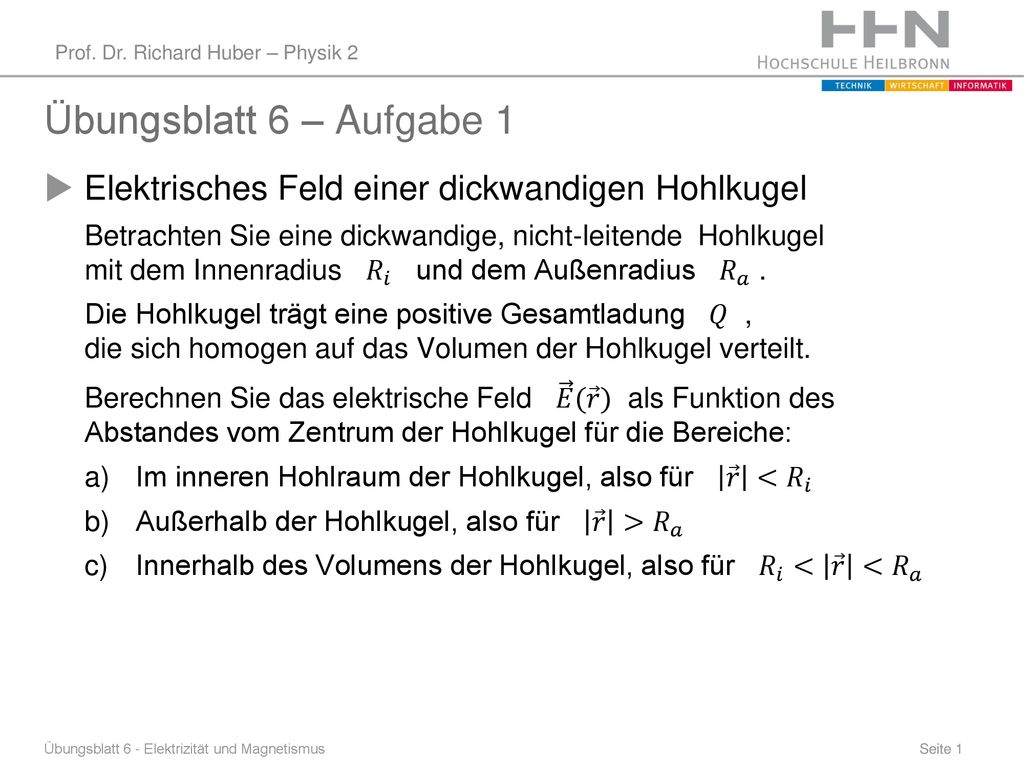

1 Übungsblatt 6 – Aufgabe 1 Elektrisches Feld einer dickwandigen Hohlkugel Betrachten Sie eine dickwandige, nicht-leitende Hohlkugel mit dem Innenradius 𝑅 𝑖 und dem Außenradius 𝑅 𝑎 . Die Hohlkugel trägt eine positive Gesamtladung 𝑄 , die sich homogen auf das Volumen der Hohlkugel verteilt. Berechnen Sie das elektrische Feld 𝐸 ( 𝑟 ) als Funktion des Abstandes vom Zentrum der Hohlkugel für die Bereiche: Im inneren Hohlraum der Hohlkugel, also für 𝑟 < 𝑅 𝑖 Außerhalb der Hohlkugel, also für 𝑟 > 𝑅 𝑎 Innerhalb des Volumens der Hohlkugel, also für 𝑅 𝑖 < 𝑟 < 𝑅 𝑎 Übungsblatt 6 - Elektrizität und Magnetismus Übungsblatt 5

2 Übungsblatt 6 – Aufgabe 2 Elektrisches Feld eines unendlich langen Vollzylinders Betrachten Sie einen massiven, unendlich langen und nicht- leitenden Vollzylinder mit Radius 𝑅 0 . Der Vollzylinder sei positiv homogen geladen mit einer Raumladungsdichte 𝜌 𝐶 𝑚 Berechnen Sie das elektrische Feld 𝐸 ( 𝑟 ) als Funktion des Abstandes von der Achse des Vollzylinders für die Bereiche: Außerhalb des Vollzylinders, also für 𝑟 > 𝑅 0 Innerhalb des Vollzylinders, also für 𝑟 < 𝑅 0 Übungsblatt 6 - Elektrizität und Magnetismus Übungsblatt 5

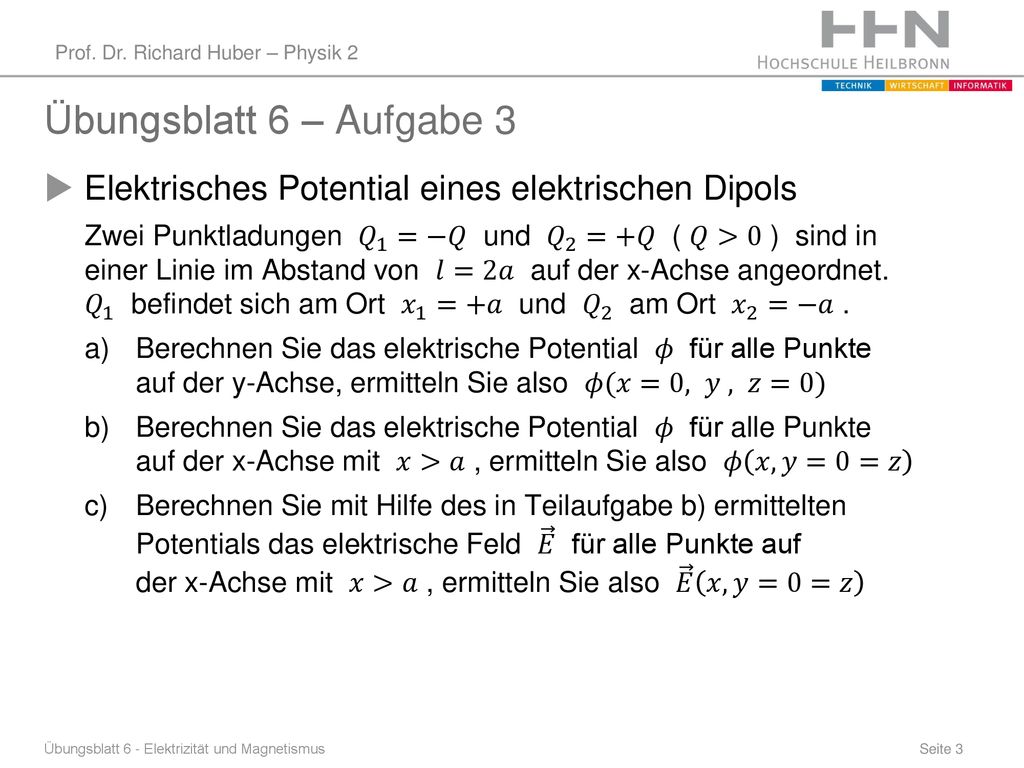

3 Übungsblatt 6 – Aufgabe 3 Elektrisches Potential eines elektrischen Dipols Zwei Punktladungen 𝑄 1 =−𝑄 und 𝑄 2 =+𝑄 ( 𝑄>0 ) sind in einer Linie im Abstand von 𝑙=2𝑎 auf der x-Achse angeordnet. 𝑄 1 befindet sich am Ort 𝑥 1 =+𝑎 und 𝑄 2 am Ort 𝑥 2 =−𝑎 . Berechnen Sie das elektrische Potential 𝜙 für alle Punkte auf der y-Achse, ermitteln Sie also 𝜙(𝑥=0, 𝑦 , 𝑧=0) Berechnen Sie das elektrische Potential 𝜙 für alle Punkte auf der x-Achse mit 𝑥>𝑎 , ermitteln Sie also 𝜙 𝑥, 𝑦=0=𝑧 Berechnen Sie mit Hilfe des in Teilaufgabe b) ermittelten Potentials das elektrische Feld 𝐸 für alle Punkte auf der x-Achse mit 𝑥>𝑎 , ermitteln Sie also 𝐸 𝑥, 𝑦=0=𝑧 Übungsblatt 6 - Elektrizität und Magnetismus

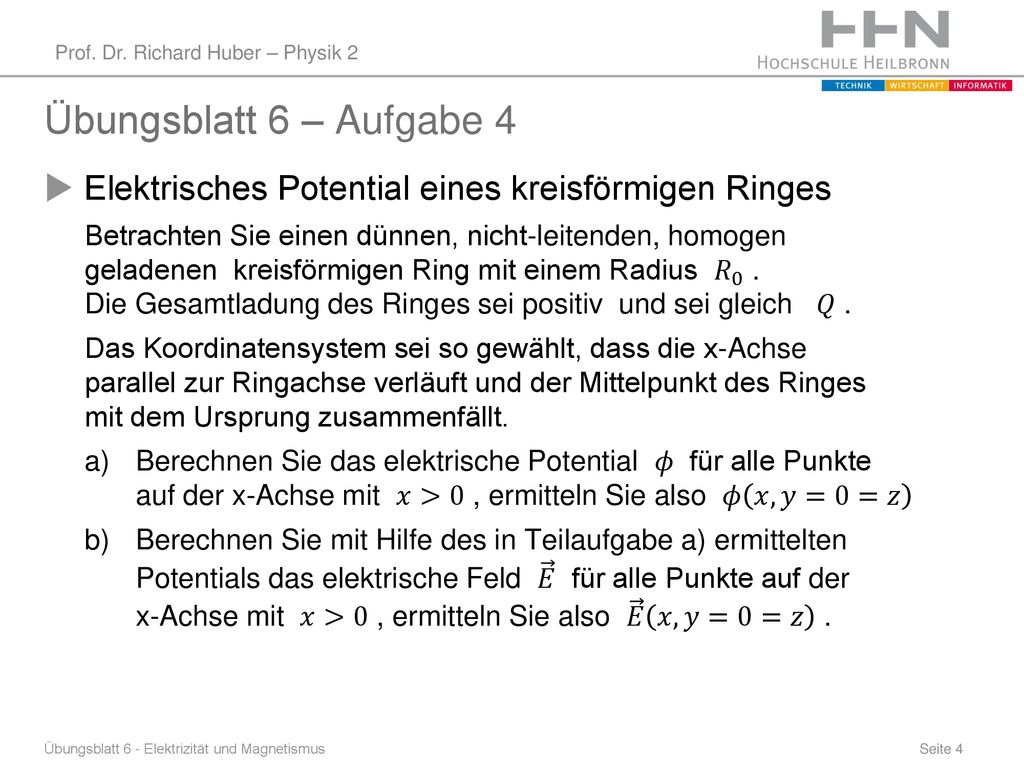

4 Übungsblatt 6 – Aufgabe 4 Elektrisches Potential eines kreisförmigen Ringes Betrachten Sie einen dünnen, nicht-leitenden, homogen geladenen kreisförmigen Ring mit einem Radius 𝑅 Die Gesamtladung des Ringes sei positiv und sei gleich 𝑄 . Das Koordinatensystem sei so gewählt, dass die x-Achse parallel zur Ringachse verläuft und der Mittelpunkt des Ringes mit dem Ursprung zusammenfällt. Berechnen Sie das elektrische Potential 𝜙 für alle Punkte auf der x-Achse mit 𝑥>0 , ermitteln Sie also 𝜙 𝑥, 𝑦=0=𝑧 Berechnen Sie mit Hilfe des in Teilaufgabe a) ermittelten Potentials das elektrische Feld 𝐸 für alle Punkte auf der x-Achse mit 𝑥>0 , ermitteln Sie also 𝐸 𝑥, 𝑦=0=𝑧 . Übungsblatt 6 - Elektrizität und Magnetismus

5 Übungsblatt 6 – Aufgabe 5 Hall-Effekt an einem dünnen Kupferstreifen
Ein langer dünner Kupferstreifen von 1,8 cm Breite und 1 mm Dicke sei horizontal in der (x,y)-Ebene positioniert. Der Streifen wird senkrecht von einem homogenen Magnetfeld von 1,2 T durchsetzt, welches parallel zur z-Achse gerichtet ist. Wenn längs des Kupferstreifens ein Gleichstrom von 15 A fließt, wird senkrecht dazu – also über die Breite des Kupferstreifens – eine Hallspannung von 1,02 µV gemessen. Bestimmen Sie die Driftgeschwindigkeit 𝑣 𝐷 der Elektronen Bestimmen Sie die Ladungsträgerdichte 𝑛 der Elektronen, also ihre Anzahl pro Volumeneinheit Übungsblatt 6 - Elektrizität und Magnetismus

6 Übungsblatt 6 – Aufgabe 6 Magnetische Kraft auf einen halbkreisförmigen Draht Gegeben sei eine Leiterschleife, bestehend aus einem halbkreisförmigen Anteil mit Radius 𝑅 plus zwei geraden Anschlusstücken mit Länge 𝑠 . Die Leiterschleife liegt in der (x,y)- Ebene mit den geraden Leiterstücken parallel zur y-Achse. Die Leiterschleife befindet sich in einem homogenen Magnetfeld der Größe 𝐵 , welches senkrecht zu allen Leiterelementen orientiert ist. Die Richtung des Magnetfeldes 𝐵 ist also parallel zur z-Achse. Berechnen Sie die resultierende magnetische Kraft 𝐹 𝑚𝑎𝑔 auf die Leiterschleife , wenn diese von einem Gleichstrom der Größe 𝐼 durchflossen wird. Übungsblatt 6 - Elektrizität und Magnetismus
