Projektarbeit zur Zerstörung von Metastasenzellen

Präsentation zum Thema: "Projektarbeit zur Zerstörung von Metastasenzellen"—  Präsentation transkript:

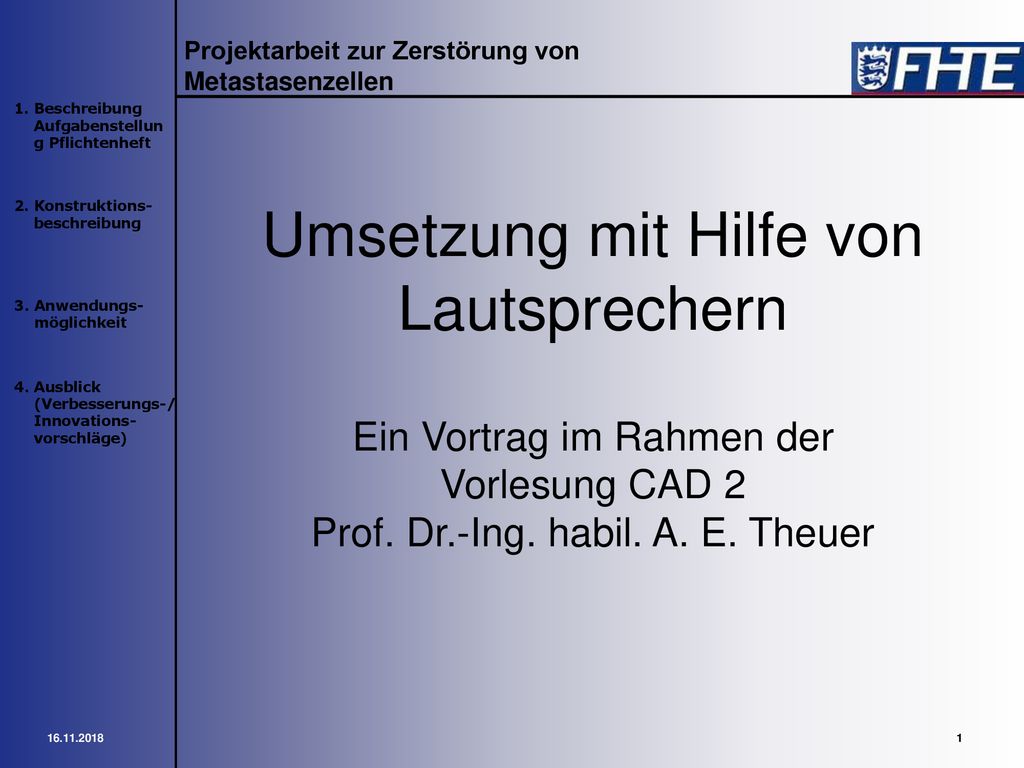

1 Projektarbeit zur Zerstörung von Metastasenzellen
1. Beschreibung Aufgabenstellung Pflichtenheft 2. Konstruktions-beschreibung Umsetzung mit Hilfe von Lautsprechern Ein Vortrag im Rahmen der Vorlesung CAD 2 Prof. Dr.-Ing. habil. A. E. Theuer 3. Anwendungs-möglichkeit 4. Ausblick (Verbesserungs-/ Innovations-vorschläge)

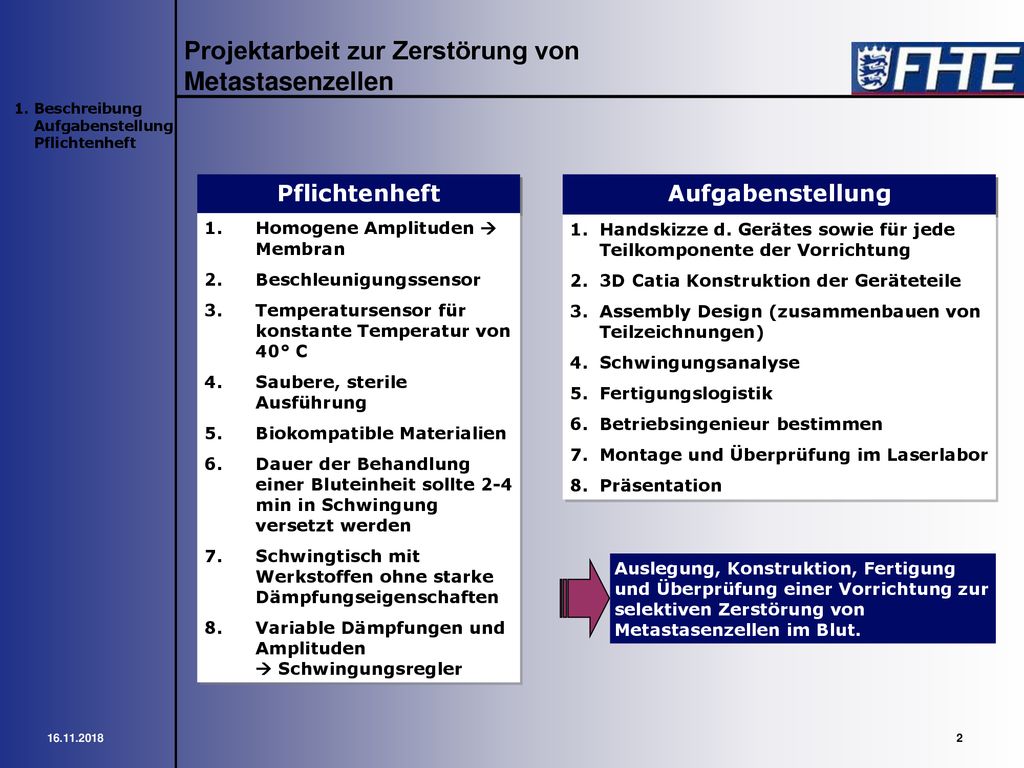

2 Projektarbeit zur Zerstörung von Metastasenzellen
1. Beschreibung Aufgabenstellung Pflichtenheft Pflichtenheft Homogene Amplituden  Membran Beschleunigungssensor Temperatursensor für konstante Temperatur von 40° C Saubere, sterile Ausführung Biokompatible Materialien Dauer der Behandlung einer Bluteinheit sollte 2-4 min in Schwingung versetzt werden Schwingtisch mit Werkstoffen ohne starke Dämpfungseigenschaften Variable Dämpfungen und Amplituden  Schwingungsregler Aufgabenstellung Handskizze d. Gerätes sowie für jede Teilkomponente der Vorrichtung 3D Catia Konstruktion der Geräteteile Assembly Design (zusammenbauen von Teilzeichnungen) Schwingungsanalyse Fertigungslogistik Betriebsingenieur bestimmen Montage und Überprüfung im Laserlabor Präsentation Auslegung, Konstruktion, Fertigung und Überprüfung einer Vorrichtung zur selektiven Zerstörung von Metastasenzellen im Blut.

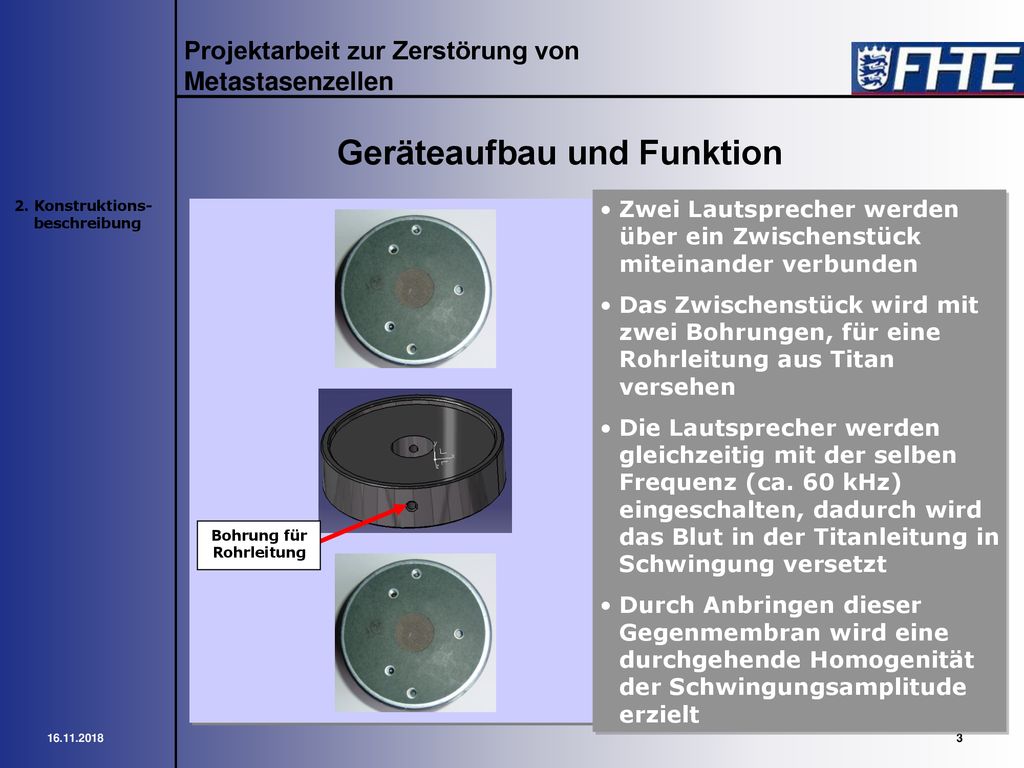

3 Bohrung für Rohrleitung
Projektarbeit zur Zerstörung von Metastasenzellen Geräteaufbau und Funktion Zwei Lautsprecher werden über ein Zwischenstück miteinander verbunden Das Zwischenstück wird mit zwei Bohrungen, für eine Rohrleitung aus Titan versehen Die Lautsprecher werden gleichzeitig mit der selben Frequenz (ca. 60 kHz) eingeschalten, dadurch wird das Blut in der Titanleitung in Schwingung versetzt Durch Anbringen dieser Gegenmembran wird eine durchgehende Homogenität der Schwingungsamplitude erzielt 2. Konstruktions-beschreibung Bohrung für Rohrleitung

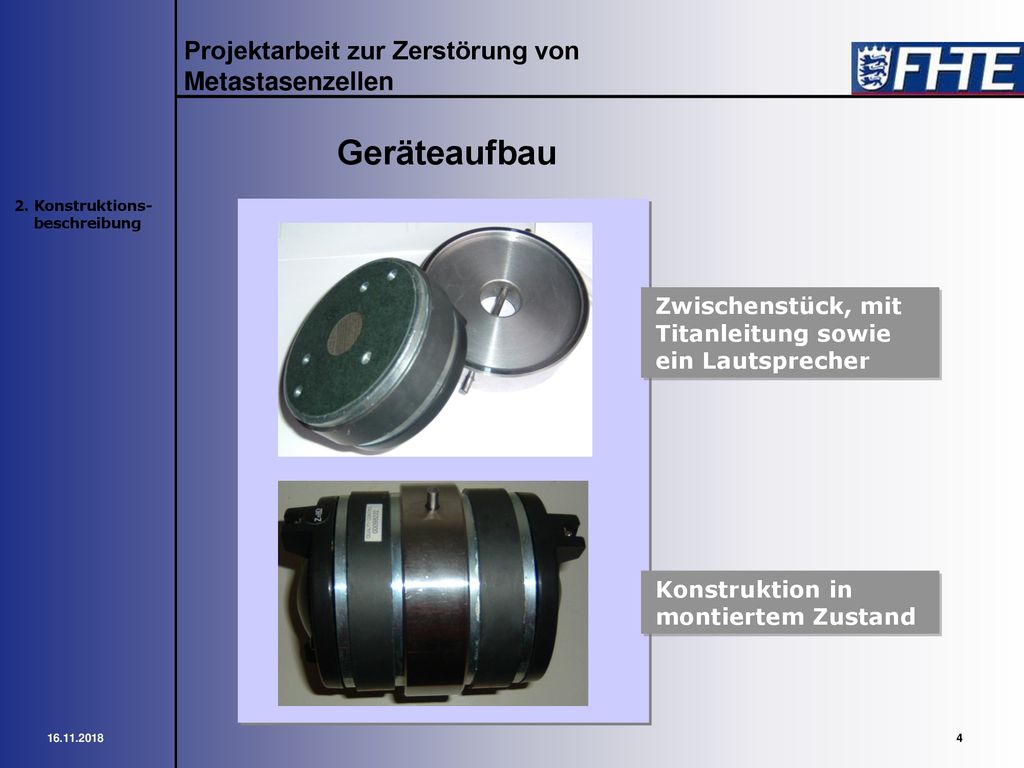

4 Geräteaufbau Projektarbeit zur Zerstörung von Metastasenzellen
2. Konstruktions-beschreibung Zwischenstück, mit Titanleitung sowie ein Lautsprecher Konstruktion in montiertem Zustand

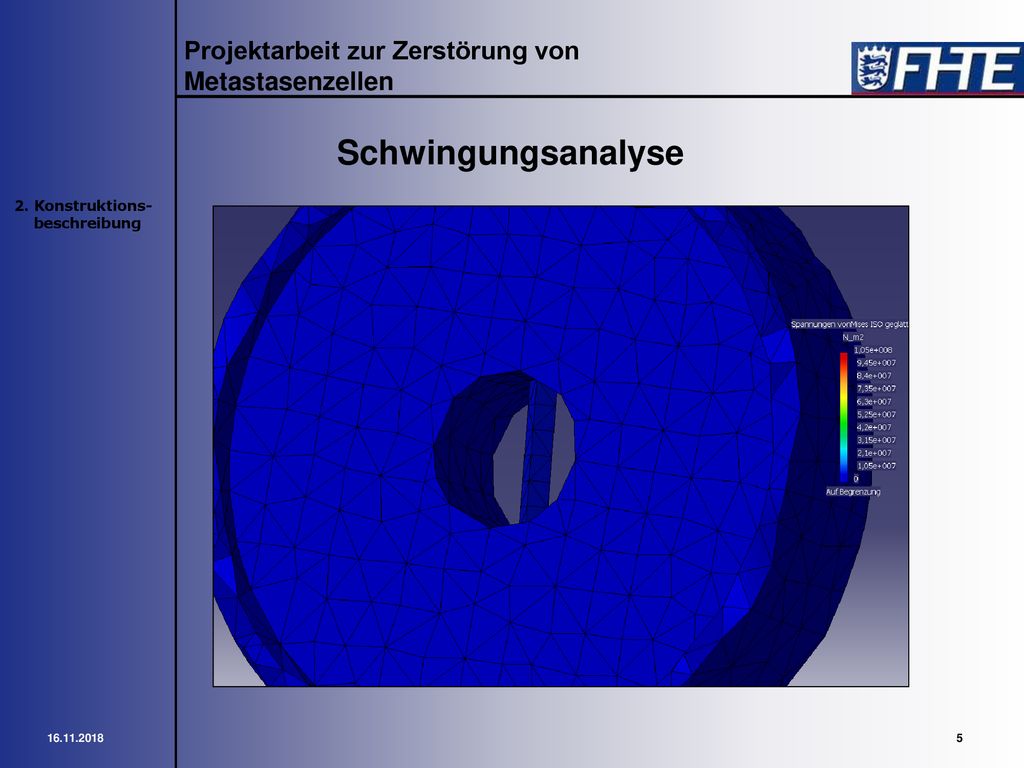

5 Schwingungsanalyse Projektarbeit zur Zerstörung von Metastasenzellen
2. Konstruktions-beschreibung

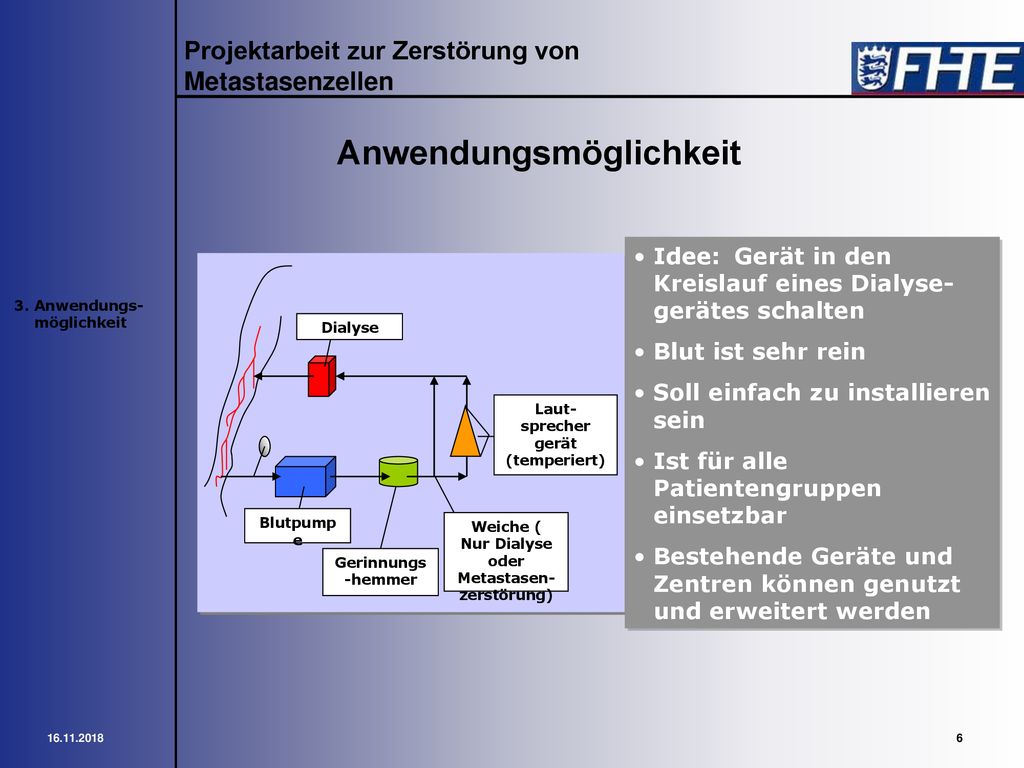

6 Anwendungsmöglichkeit
Projektarbeit zur Zerstörung von Metastasenzellen Anwendungsmöglichkeit Idee: Gerät in den Kreislauf eines Dialyse-gerätes schalten Blut ist sehr rein Soll einfach zu installieren sein Ist für alle Patientengruppen einsetzbar Bestehende Geräte und Zentren können genutzt und erweitert werden Weiche ( Nur Dialyse oder Metastasen-zerstörung) Blutpumpe Gerinnungs-hemmer Laut- sprecher gerät (temperiert) Dialyse 3. Anwendungs-möglichkeit

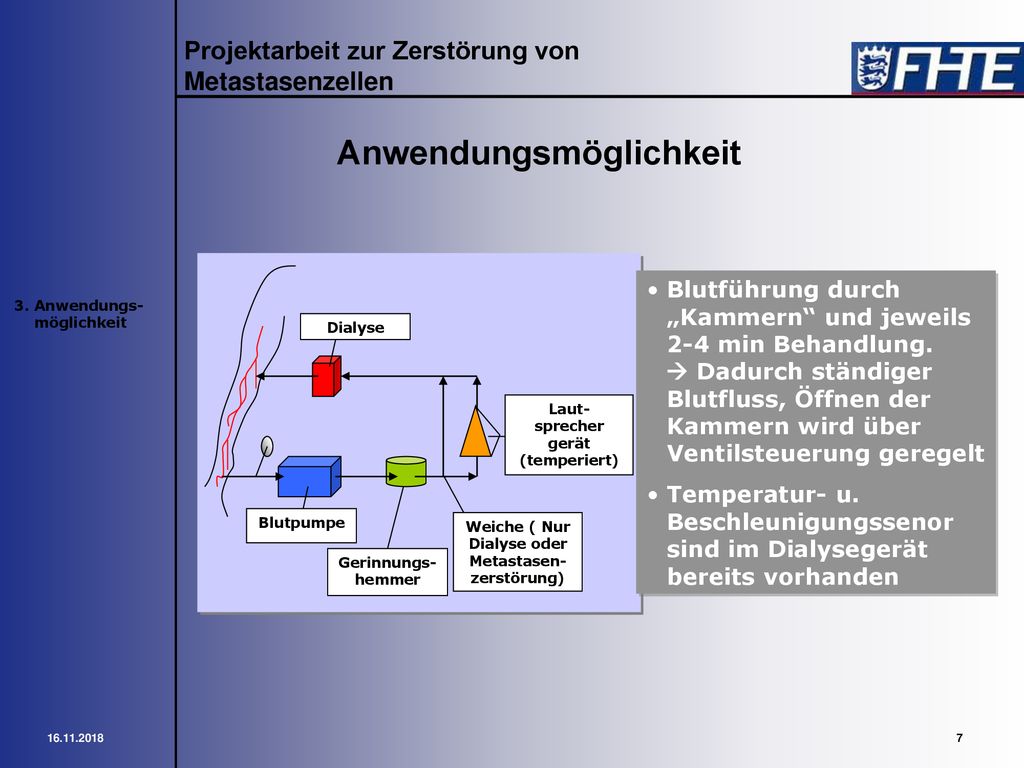

7 Anwendungsmöglichkeit
Projektarbeit zur Zerstörung von Metastasenzellen Anwendungsmöglichkeit Weiche ( Nur Dialyse oder Metastasen-zerstörung) Blutpumpe Gerinnungs-hemmer Laut- sprecher gerät (temperiert) Dialyse Blutführung durch „Kammern“ und jeweils 2-4 min Behandlung.  Dadurch ständiger Blutfluss, Öffnen der Kammern wird über Ventilsteuerung geregelt Temperatur- u. Beschleunigungssenor sind im Dialysegerät bereits vorhanden 3. Anwendungs-möglichkeit

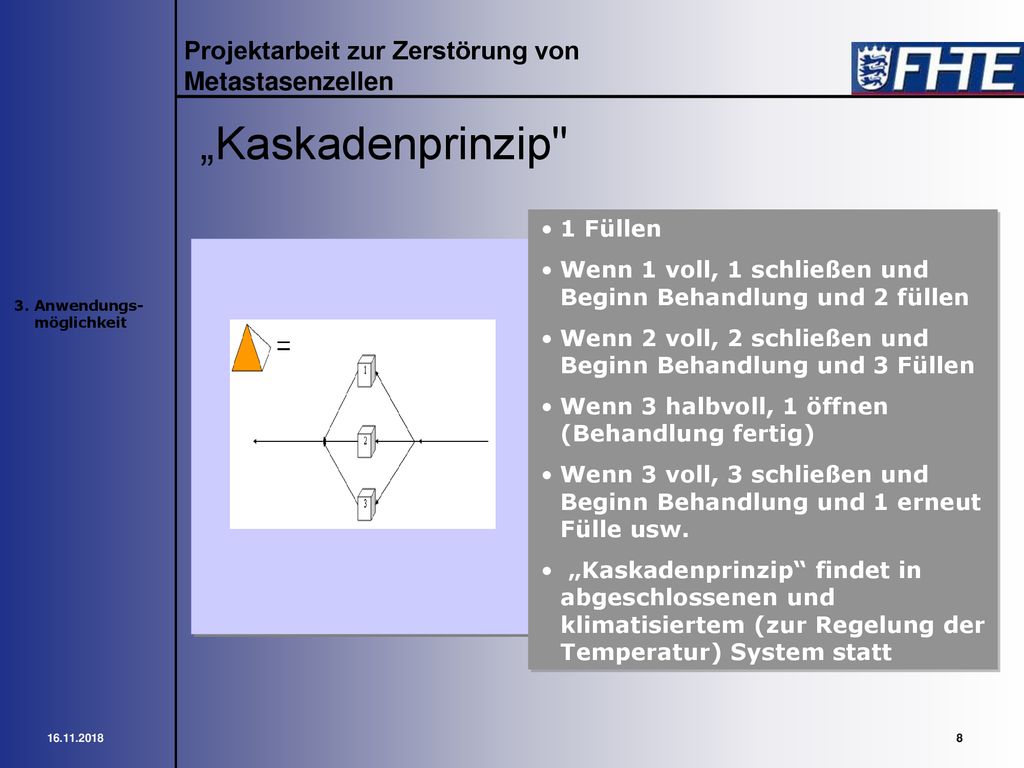

8 „Kaskadenprinzip" Projektarbeit zur Zerstörung von Metastasenzellen
1 Füllen Wenn 1 voll, 1 schließen und Beginn Behandlung und 2 füllen Wenn 2 voll, 2 schließen und Beginn Behandlung und 3 Füllen Wenn 3 halbvoll, 1 öffnen (Behandlung fertig) Wenn 3 voll, 3 schließen und Beginn Behandlung und 1 erneut Fülle usw. „Kaskadenprinzip“ findet in abgeschlossenen und klimatisiertem (zur Regelung der Temperatur) System statt 3. Anwendungs-möglichkeit

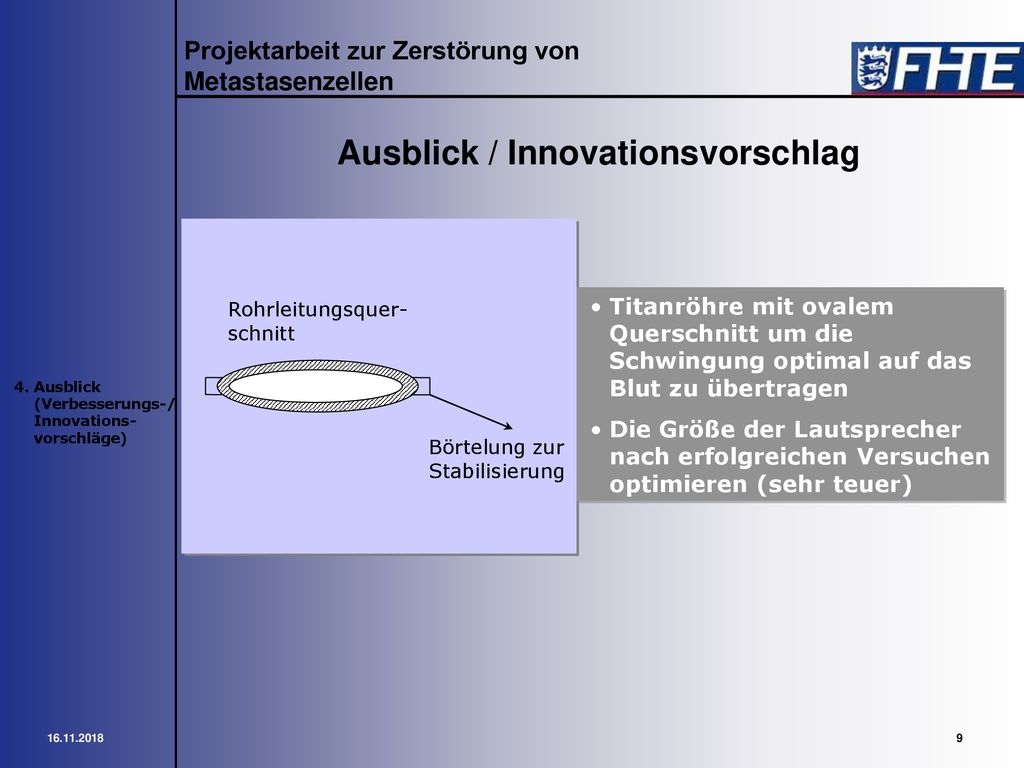

9 Ausblick / Innovationsvorschlag
Projektarbeit zur Zerstörung von Metastasenzellen Ausblick / Innovationsvorschlag Börtelung zur Stabilisierung Rohrleitungsquer- schnitt Titanröhre mit ovalem Querschnitt um die Schwingung optimal auf das Blut zu übertragen Die Größe der Lautsprecher nach erfolgreichen Versuchen optimieren (sehr teuer) 4. Ausblick (Verbesserungs-/ Innovations-vorschläge)

10 Projektarbeit zur Zerstörung von Metastasenzellen
Wir bedanken uns bei:
