Das zentrales Lüftungsgerät LTM zentra® 180/280

Präsentation zum Thema: "Das zentrales Lüftungsgerät LTM zentra® 180/280"—  Präsentation transkript:

1 Das zentrales Lüftungsgerät LTM zentra® 180/280

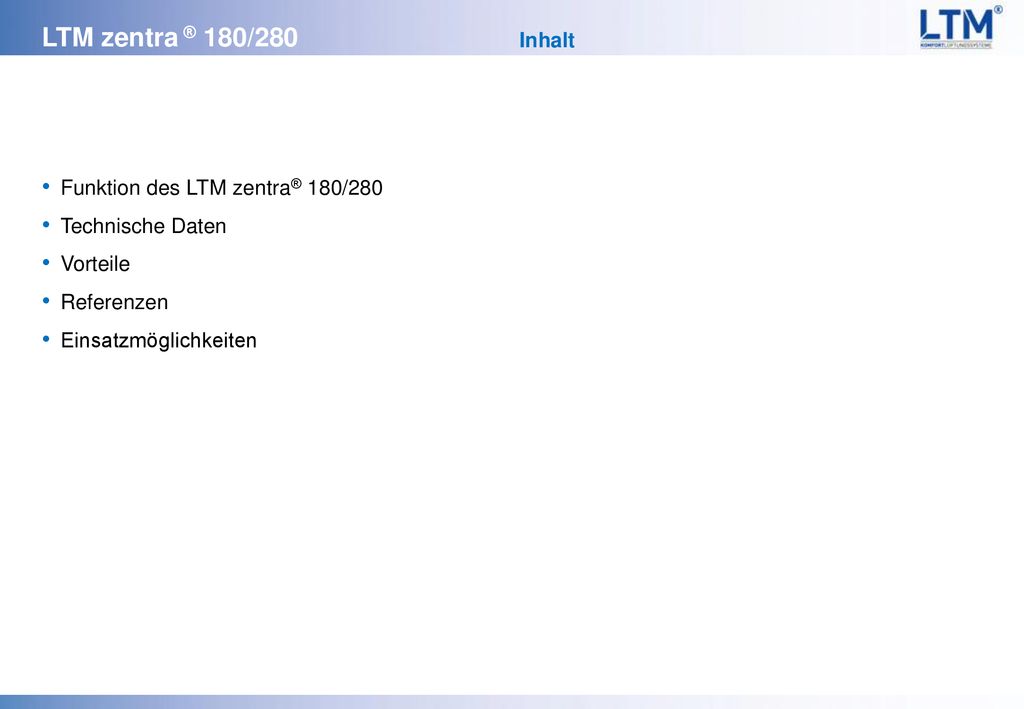

2 Inhalt Funktion des LTM zentra® 180/280 Technische Daten Vorteile Referenzen Einsatzmöglichkeiten

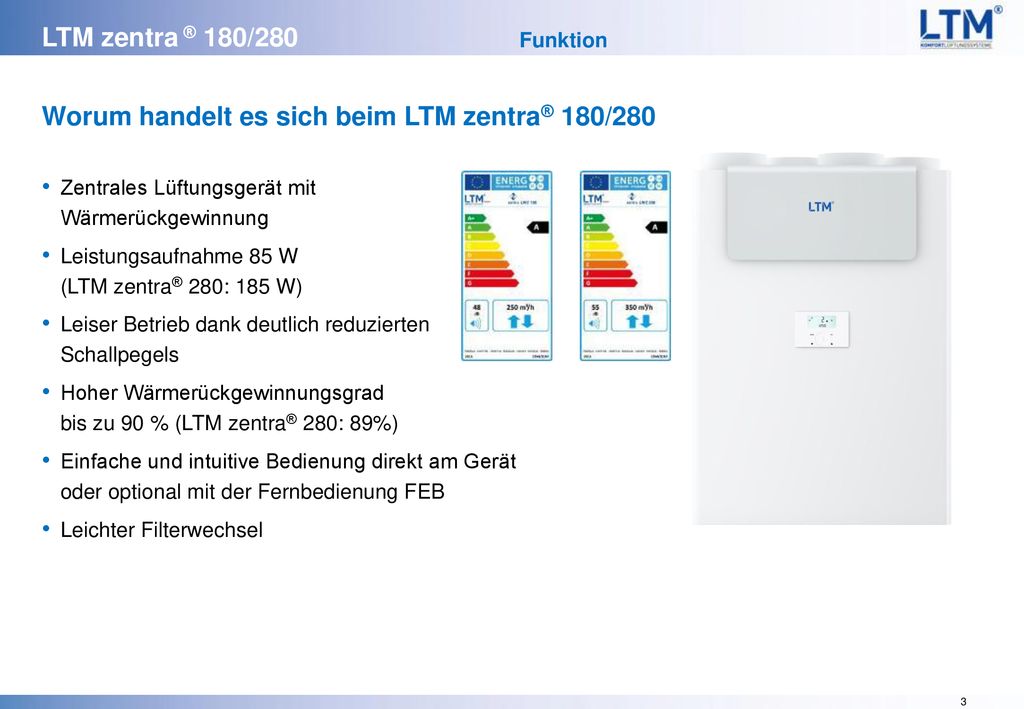

3 Worum handelt es sich beim LTM zentra® 180/280
Funktion Worum handelt es sich beim LTM zentra® 180/280 Zentrales Lüftungsgerät mit Wärmerückgewinnung Leistungsaufnahme 85 W (LTM zentra® 280: 185 W) Leiser Betrieb dank deutlich reduzierten Schallpegels Hoher Wärmerückgewinnungsgrad bis zu 90 % (LTM zentra® 280: 89%) Einfache und intuitive Bedienung direkt am Gerät oder optional mit der Fernbedienung FEB Leichter Filterwechsel 3

4 Einbau und Platzierung
Funktion Einbau und Platzierung 4

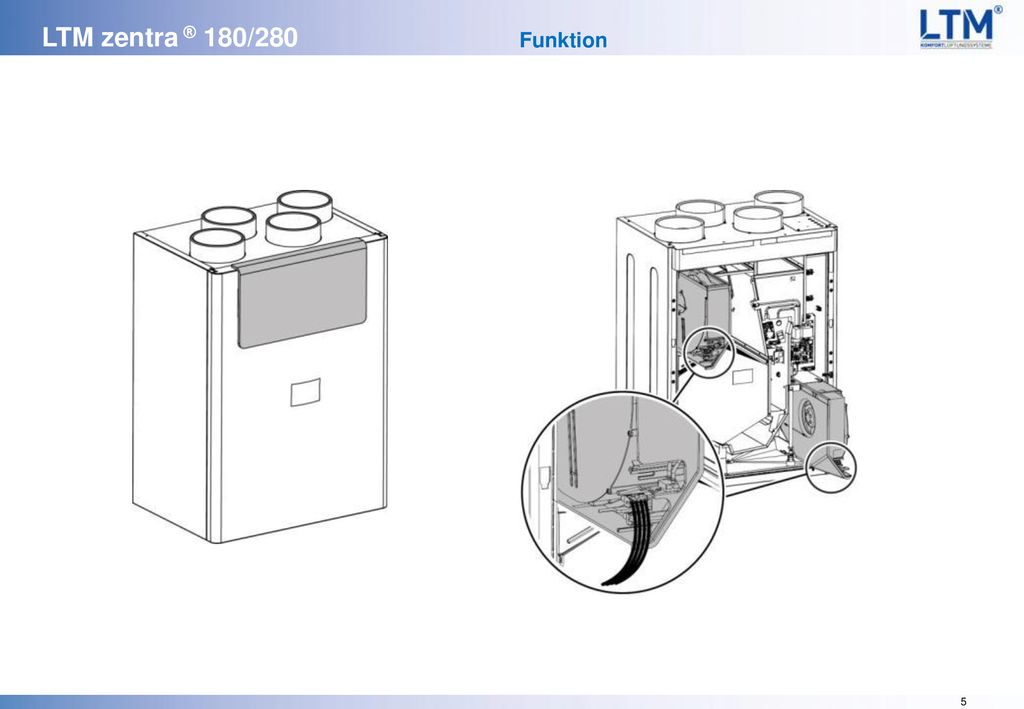

5 Funktion 5

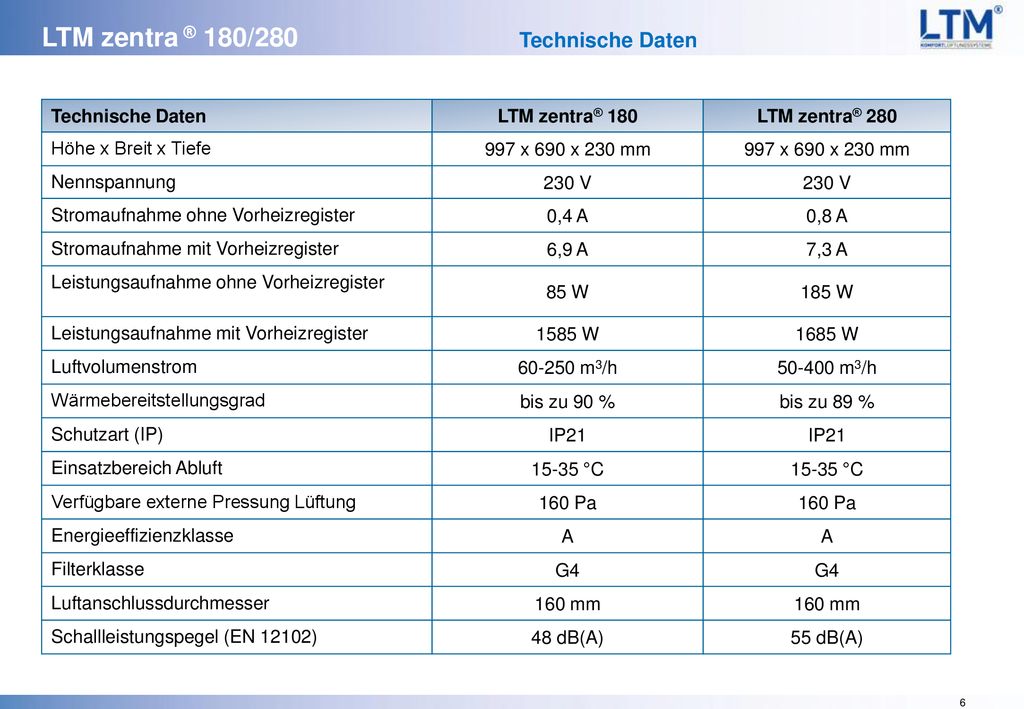

6 Technische Daten Technische Daten LTM zentra® 180 LTM zentra® 280
Höhe x Breit x Tiefe 997 x 690 x 230 mm Nennspannung 230 V Stromaufnahme ohne Vorheizregister 0,4 A 0,8 A Stromaufnahme mit Vorheizregister 6,9 A 7,3 A Leistungsaufnahme ohne Vorheizregister 85 W 185 W Leistungsaufnahme mit Vorheizregister 1585 W 1685 W Luftvolumenstrom m3/h m3/h Wärmebereitstellungsgrad bis zu 90 % bis zu 89 % Schutzart (IP) IP21 Einsatzbereich Abluft 15-35 °C Verfügbare externe Pressung Lüftung 160 Pa Energieeffizienzklasse A Filterklasse G4 Luftanschlussdurchmesser 160 mm Schallleistungspegel (EN 12102) 48 dB(A) 55 dB(A) 6

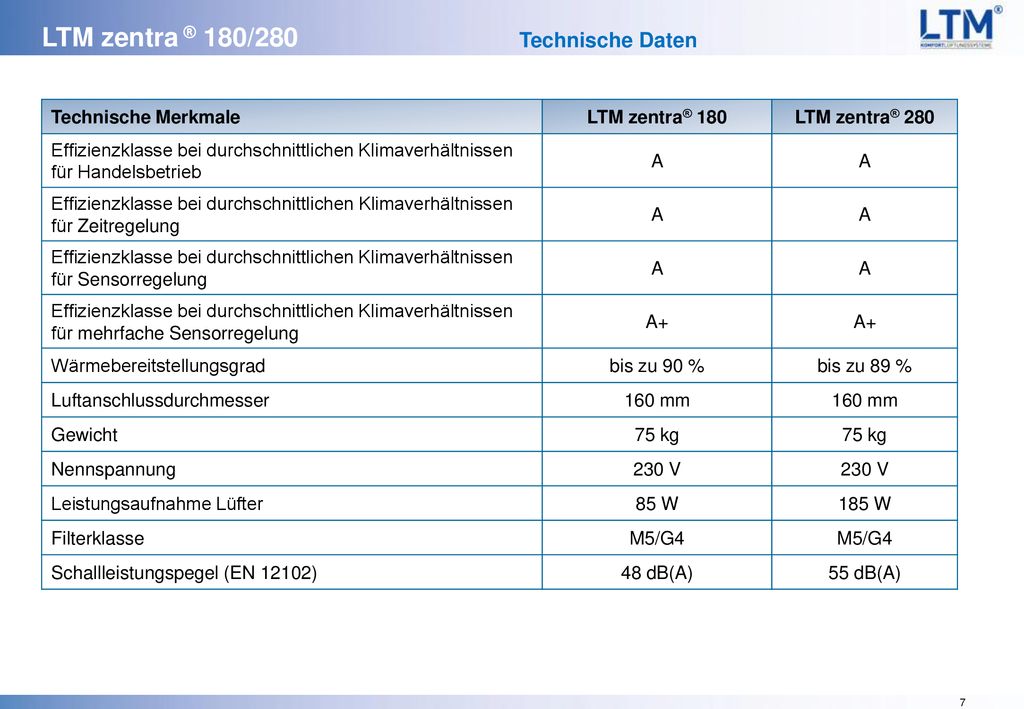

7 Technische Daten Technische Merkmale LTM zentra® 180 LTM zentra® 280
Effizienzklasse bei durchschnittlichen Klimaverhältnissen für Handelsbetrieb A Effizienzklasse bei durchschnittlichen Klimaverhältnissen für Zeitregelung Effizienzklasse bei durchschnittlichen Klimaverhältnissen für Sensorregelung Effizienzklasse bei durchschnittlichen Klimaverhältnissen für mehrfache Sensorregelung A+ Wärmebereitstellungsgrad bis zu 90 % bis zu 89 % Luftanschlussdurchmesser 160 mm Gewicht 75 kg Nennspannung 230 V Leistungsaufnahme Lüfter 85 W 185 W Filterklasse M5/G4 Schallleistungspegel (EN 12102) 48 dB(A) 55 dB(A) 7

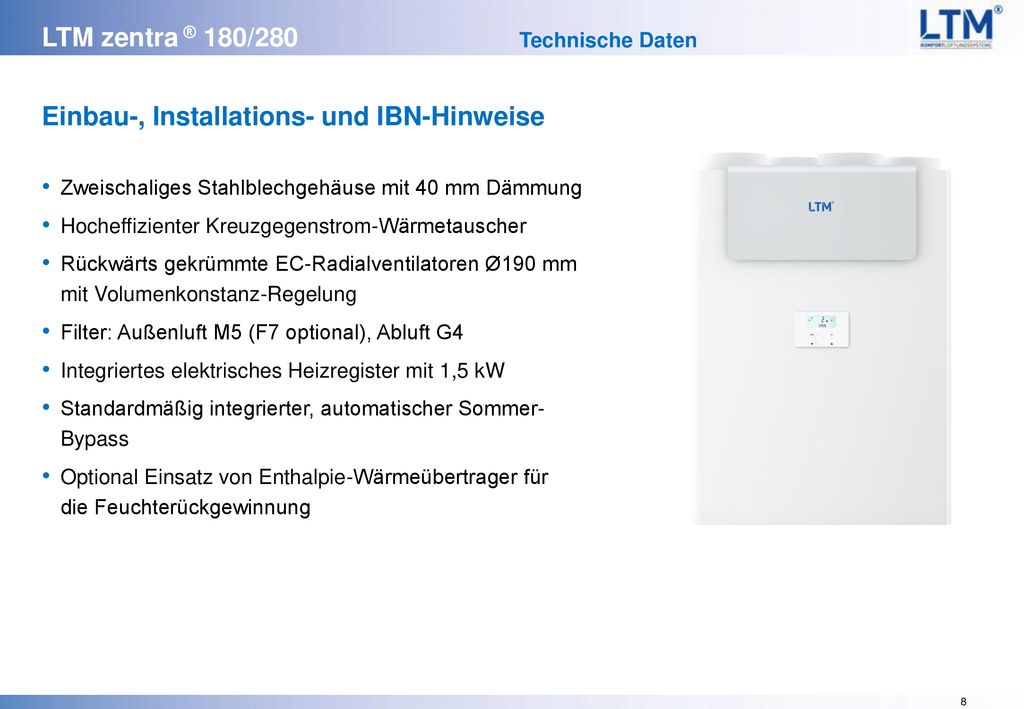

8 Einbau-, Installations- und IBN-Hinweise
Technische Daten Einbau-, Installations- und IBN-Hinweise Zweischaliges Stahlblechgehäuse mit 40 mm Dämmung Hocheffizienter Kreuzgegenstrom-Wärmetauscher Rückwärts gekrümmte EC-Radialventilatoren Ø190 mm mit Volumenkonstanz-Regelung Filter: Außenluft M5 (F7 optional), Abluft G4 Integriertes elektrisches Heizregister mit 1,5 kW Standardmäßig integrierter, automatischer Sommer- Bypass Optional Einsatz von Enthalpie-Wärmeübertrager für die Feuchterückgewinnung 8

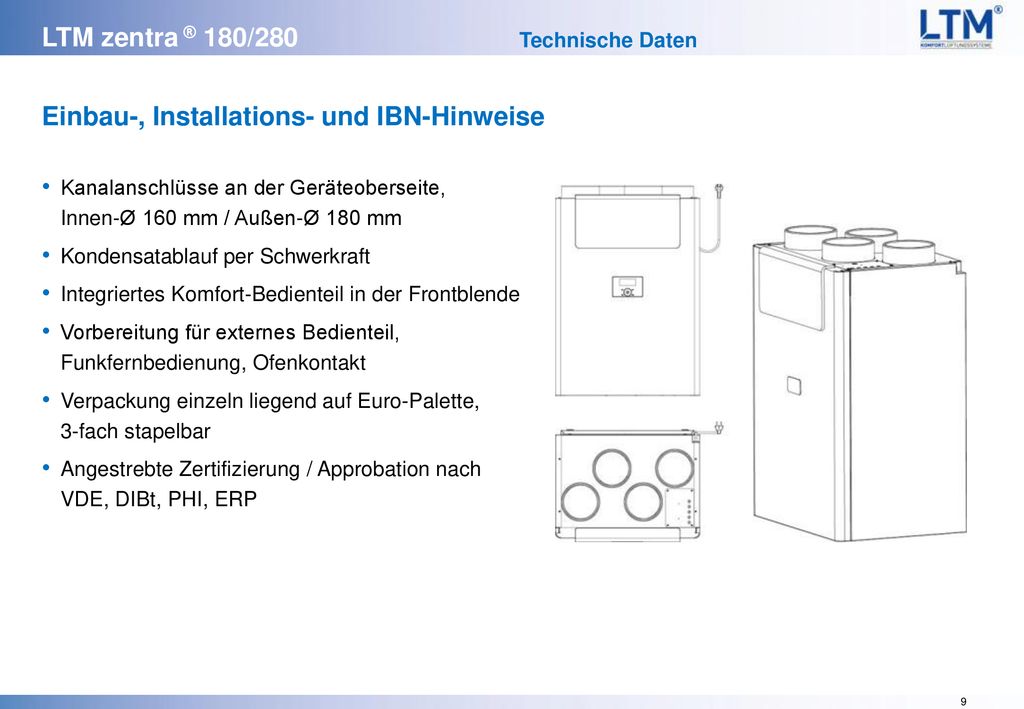

9 Einbau-, Installations- und IBN-Hinweise
Technische Daten Einbau-, Installations- und IBN-Hinweise Kanalanschlüsse an der Geräteoberseite, Innen-Ø 160 mm / Außen-Ø 180 mm Kondensatablauf per Schwerkraft Integriertes Komfort-Bedienteil in der Frontblende Vorbereitung für externes Bedienteil, Funkfernbedienung, Ofenkontakt Verpackung einzeln liegend auf Euro-Palette, 3-fach stapelbar Angestrebte Zertifizierung / Approbation nach VDE, DIBt, PHI, ERP 9

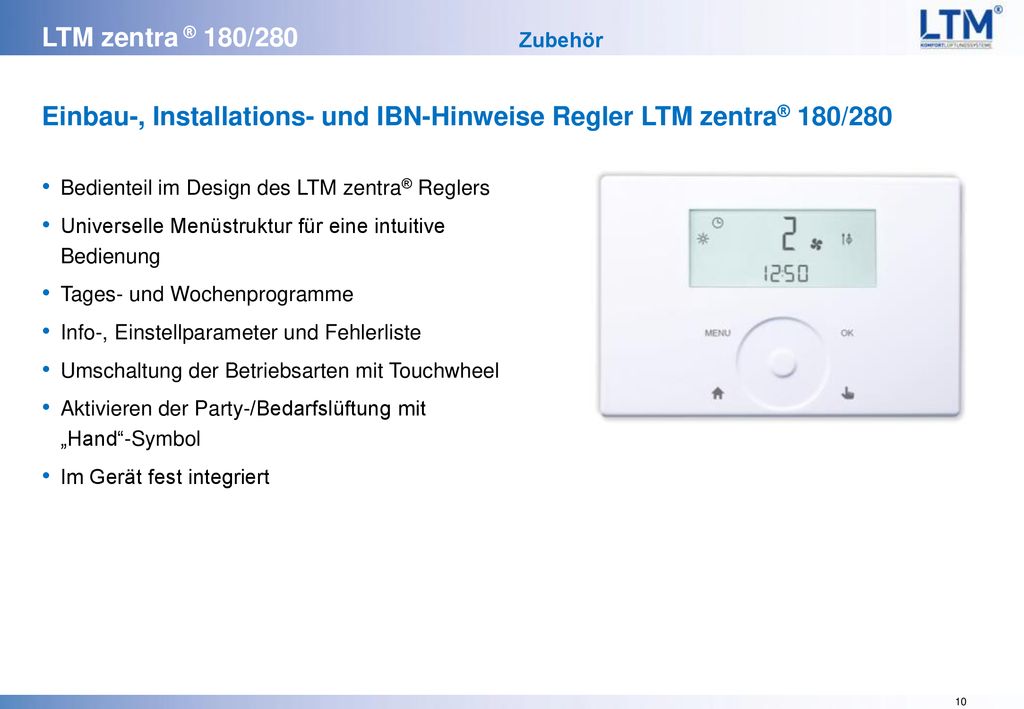

10 Einbau-, Installations- und IBN-Hinweise Regler LTM zentra® 180/280
Zubehör Einbau-, Installations- und IBN-Hinweise Regler LTM zentra® 180/280 Bedienteil im Design des LTM zentra® Reglers Universelle Menüstruktur für eine intuitive Bedienung Tages- und Wochenprogramme Info-, Einstellparameter und Fehlerliste Umschaltung der Betriebsarten mit Touchwheel Aktivieren der Party-/Bedarfslüftung mit „Hand“-Symbol Im Gerät fest integriert 10

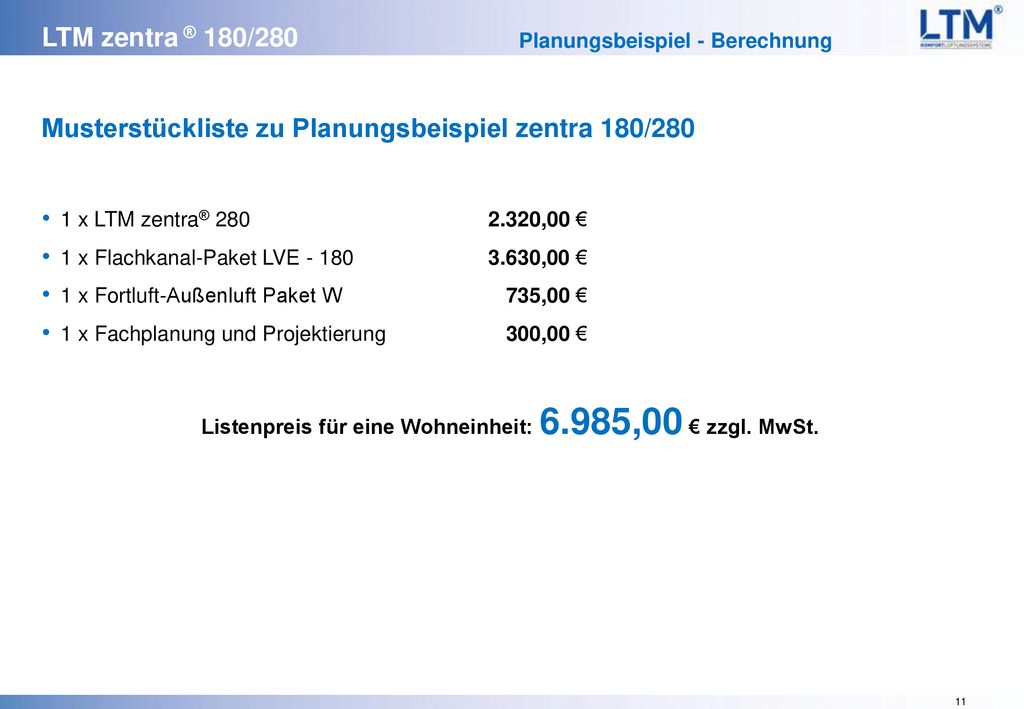

11 Musterstückliste zu Planungsbeispiel zentra 180/280
Planungsbeispiel - Berechnung Musterstückliste zu Planungsbeispiel zentra 180/280 1 x LTM zentra® ,00 € 1 x Flachkanal-Paket LVE ,00 € 1 x Fortluft-Außenluft Paket W ,00 € 1 x Fachplanung und Projektierung ,00 € Listenpreis für eine Wohneinheit: 6.985,00 € zzgl. MwSt. 11

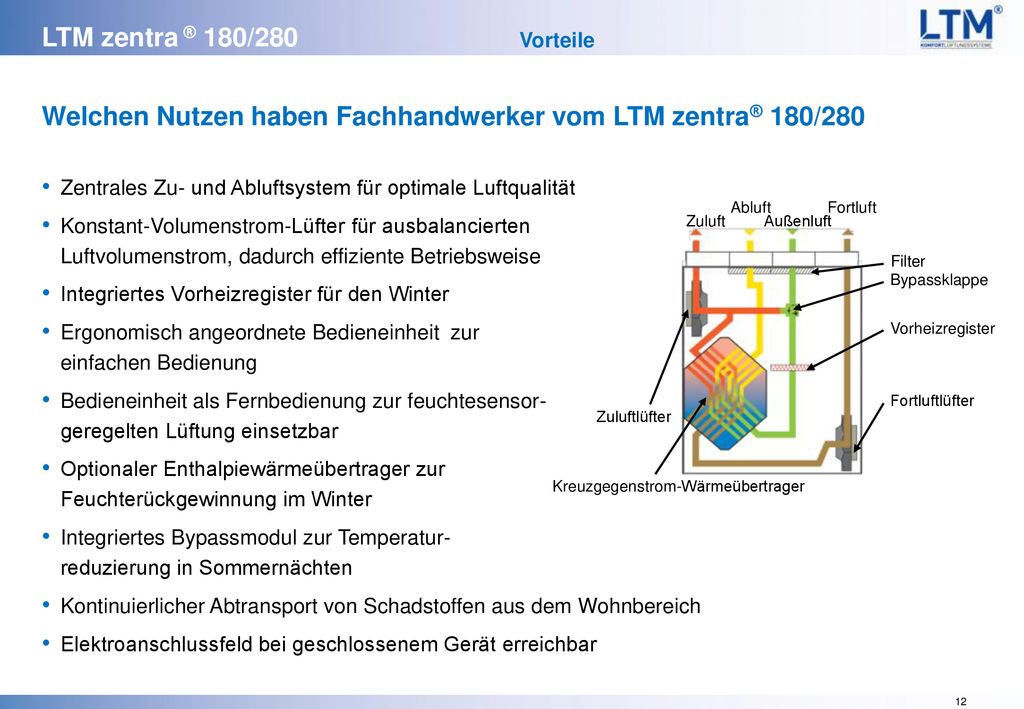

12 Welchen Nutzen haben Fachhandwerker vom LTM zentra® 180/280
Vorteile Welchen Nutzen haben Fachhandwerker vom LTM zentra® 180/280 Zentrales Zu- und Abluftsystem für optimale Luftqualität Konstant-Volumenstrom-Lüfter für ausbalancierten Luftvolumenstrom, dadurch effiziente Betriebsweise Integriertes Vorheizregister für den Winter Ergonomisch angeordnete Bedieneinheit
zur einfachen Bedienung Bedieneinheit als Fernbedienung zur feuchtesensor- geregelten Lüftung einsetzbar Optionaler Enthalpiewärmeübertrager zur Feuchterückgewinnung im Winter Integriertes Bypassmodul zur Temperatur- reduzierung in Sommernächten Kontinuierlicher Abtransport von Schadstoffen aus dem Wohnbereich Elektroanschlussfeld bei geschlossenem Gerät erreichbar Filter Abluft Außenluft Fortluft Bypassklappe Vorheizregister Fortluftlüfter Zuluft Zuluftlüfter Kreuzgegenstrom-Wärmeübertrager 12

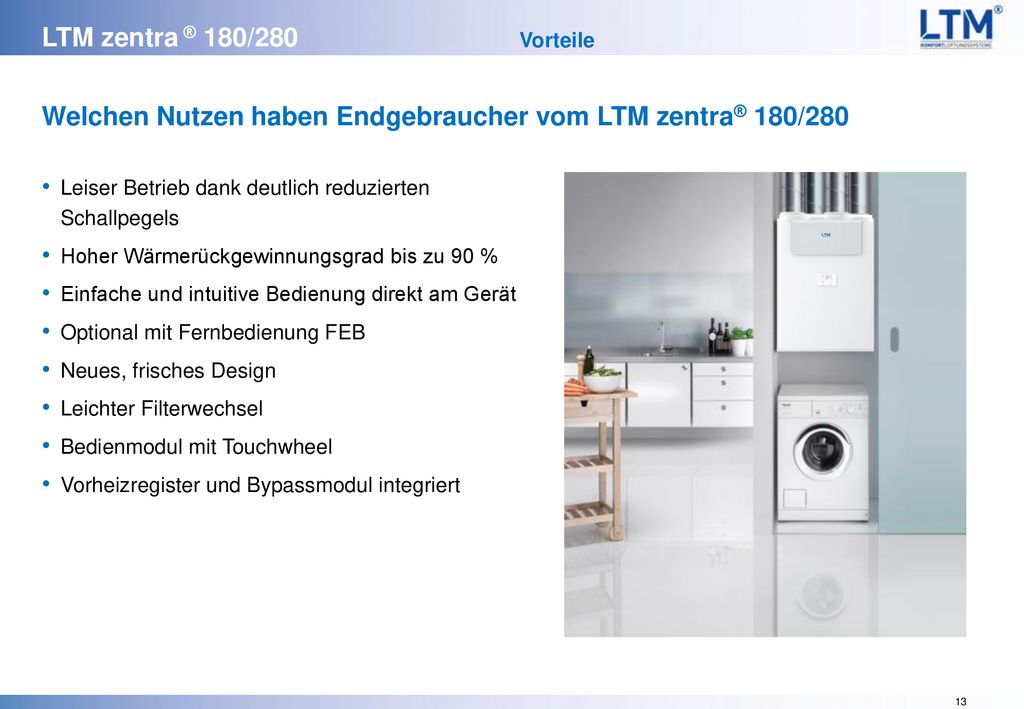

13 Welchen Nutzen haben Endgebraucher vom LTM zentra® 180/280
Vorteile Welchen Nutzen haben Endgebraucher vom LTM zentra® 180/280 Leiser Betrieb dank deutlich reduzierten Schallpegels Hoher Wärmerückgewinnungsgrad bis zu 90 % Einfache und intuitive Bedienung direkt am Gerät Optional mit Fernbedienung FEB Neues, frisches Design Leichter Filterwechsel Bedienmodul mit Touchwheel Vorheizregister und Bypassmodul integriert 13

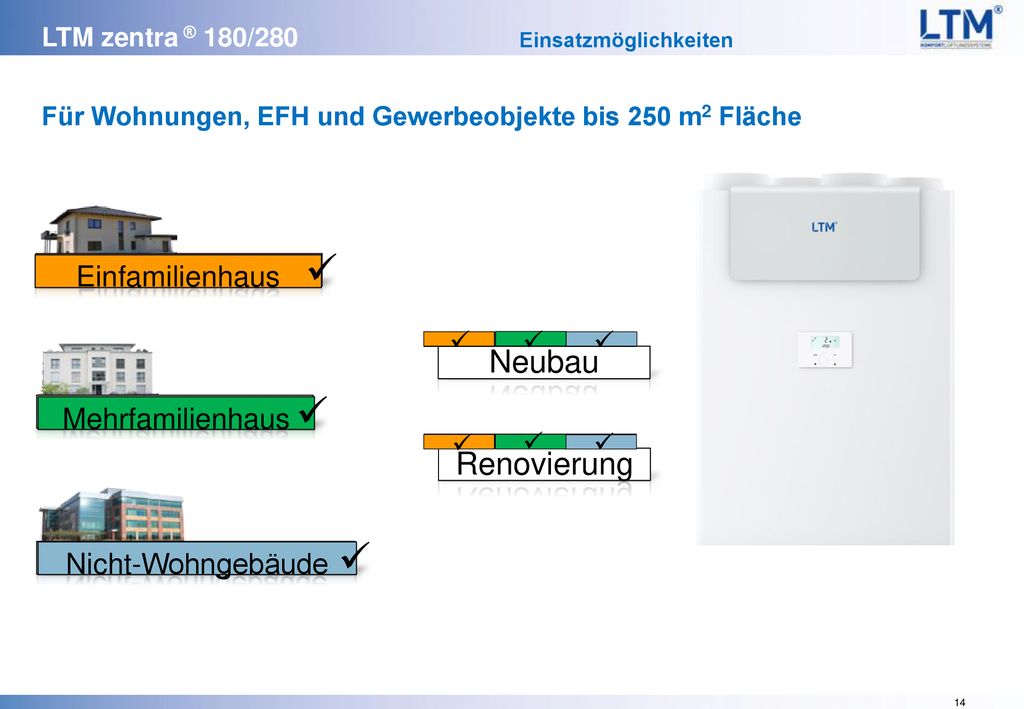

14 Für Wohnungen, EFH und Gewerbeobjekte bis 250 m2 Fläche
Einsatzmöglichkeiten Für Wohnungen, EFH und Gewerbeobjekte bis 250 m2 Fläche Neubau Renovierung Einfamilienhaus Mehrfamilienhaus Nicht-Wohngebäude Einfamilienhaus  Mehrfamilienhaus  Nicht-Wohngebäude  14

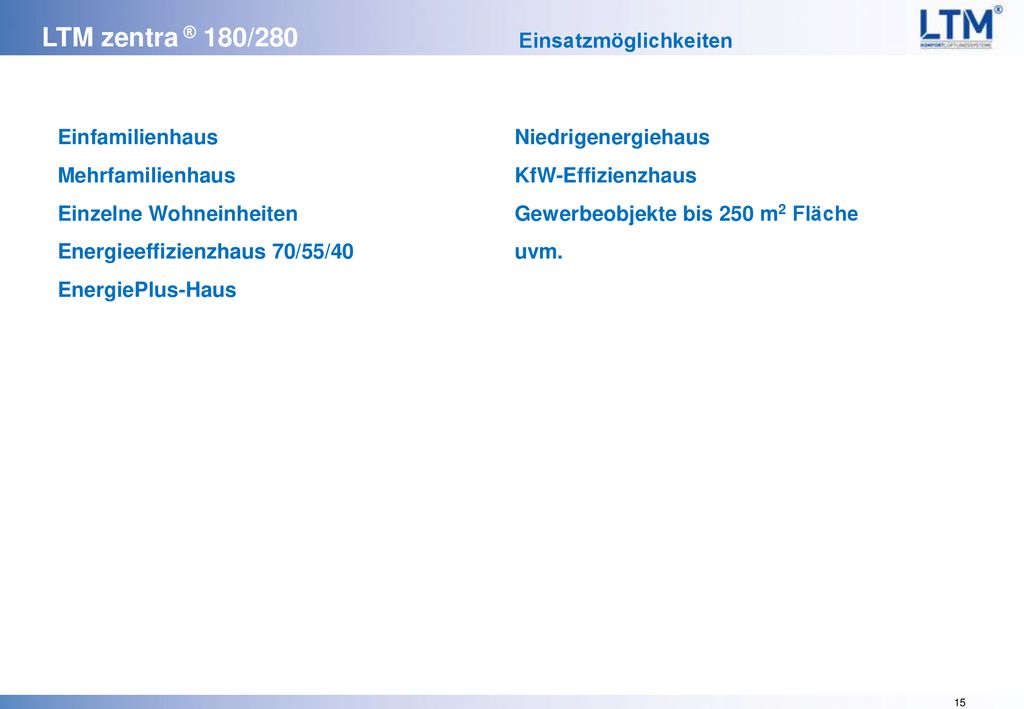

15 Einsatzmöglichkeiten
Einfamilienhaus Mehrfamilienhaus Einzelne Wohneinheiten Energieeffizienzhaus 70/55/40 EnergiePlus-Haus Niedrigenergiehaus KfW-Effizienzhaus Gewerbeobjekte bis 250 m2 Fläche uvm. 15

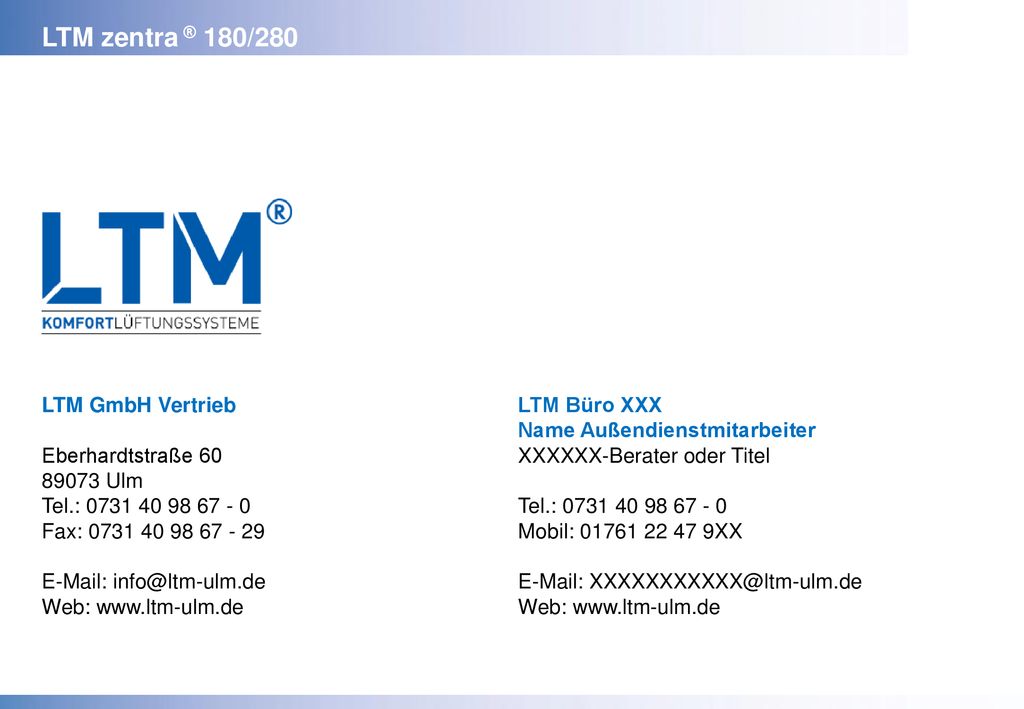

16 LTM GmbH Vertrieb Eberhardtstraße 60 89073 Ulm Tel
