1 Die Dampfmaschine Elvira H. Lüders

2 Otto von Guericke Balancier Kolben Zylinder Ventile Gewicht

3 Otto von Guericke Ventil wird geöffnet Luft strömt ins Vakuum
Ventil wird geöffnet Luft strömt ins Vakuum → Ausgleich Niedriger Innendruck → Luftdruck bewegt Kolben nach unten → Gewicht wird nach oben gezogen

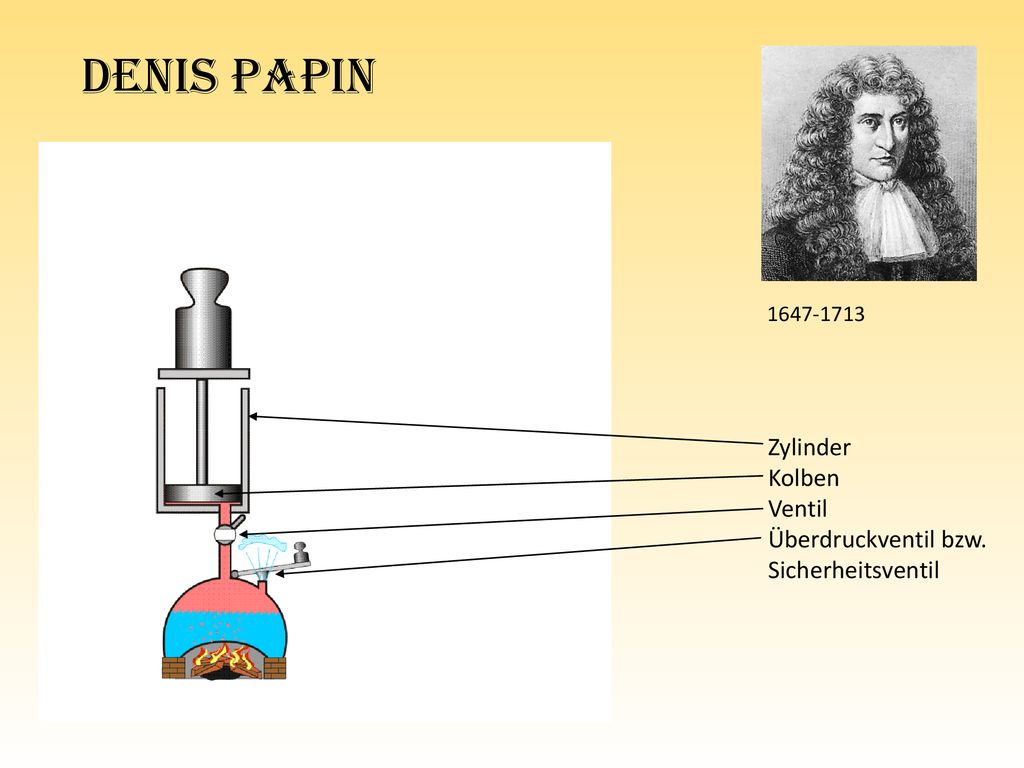

4 Denis Papin Zylinder Kolben Ventil
Zylinder Kolben Ventil Überdruckventil bzw. Sicherheitsventil

5 Denis Papin Wasser wird erhitzt Ventil geschlossen
Wasser wird erhitzt Ventil geschlossen → Überdruckventil öffnet Ventil öffnet (ÜDV schließt) → Dampf drückt Kolben und Gewicht nach oben

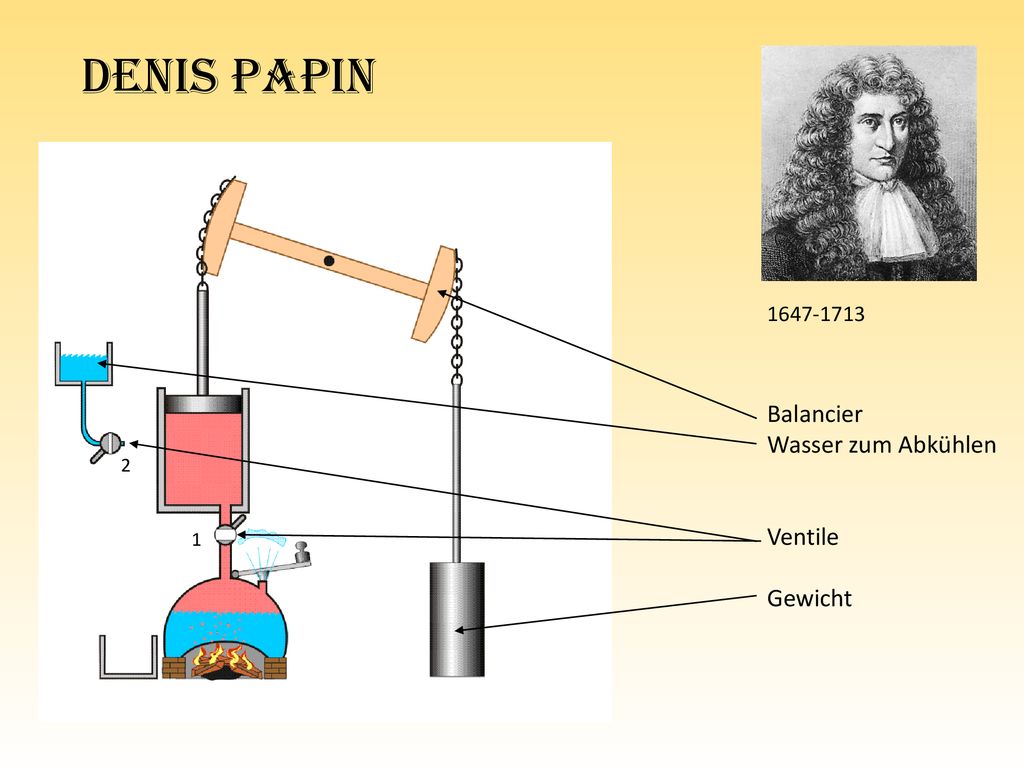

6 Denis Papin Balancier Wasser zum Abkühlen Ventile Gewicht 1647-1713 2

7 Denis Papin Ventil 1 öffnet → Dampf strömt in Zylinder und
Ventil 1 öffnet → Dampf strömt in Zylinder und drückt Kolben nach oben → Gewicht geht nach unten Ventil 2 öffnet / 1 schließt → Dampf im Zylinder kühlt sich ab

8 Thomas Newcomen Wasserpumpe 2 1 3 Wirkungsgrad: 0,5 %

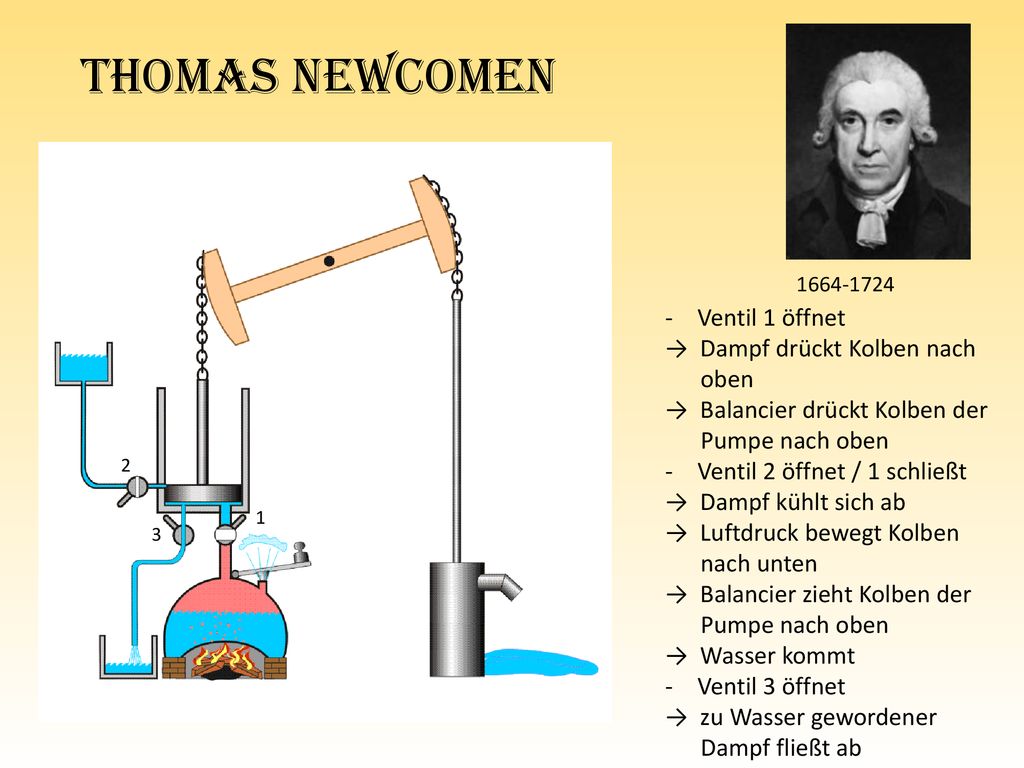

9 Thomas Newcomen Ventil 1 öffnet → Dampf drückt Kolben nach oben
Ventil 1 öffnet → Dampf drückt Kolben nach oben → Balancier drückt Kolben der Pumpe nach oben Ventil 2 öffnet / 1 schließt → Dampf kühlt sich ab → Luftdruck bewegt Kolben nach unten → Balancier zieht Kolben der → Wasser kommt Ventil 3 öffnet → zu Wasser gewordener Dampf fließt ab 2 1 3

10 Thomas Newcomen

11 James Watt Pleuel Schwungrad Planetenrad Kondensator
Pleuel Schwungrad Planetenrad Kondensator 1 2 Wirkungsgrad: 3-5 %

12 James Watt 2 1

13 James Watt Ventil 1 öffnet → Dampf bewegt Kolben nach oben
Ventil 1 öffnet → Dampf bewegt Kolben nach oben → Balancier bewegt Planeten- bzw. Schwungrad Ventil 1 schließt / 2 öffnet → Kondensator kühlt Dampf ab → Kolben bewegt sich nach unten Schwungrad weiter 2 1

14 James Watt

15 Weiterentwicklungen Zweiseitige DM (James Watt) Mehrzylindrige DM
Mehrstufige DM (bei hohem Druckgefälle)

16

17

18

19

20

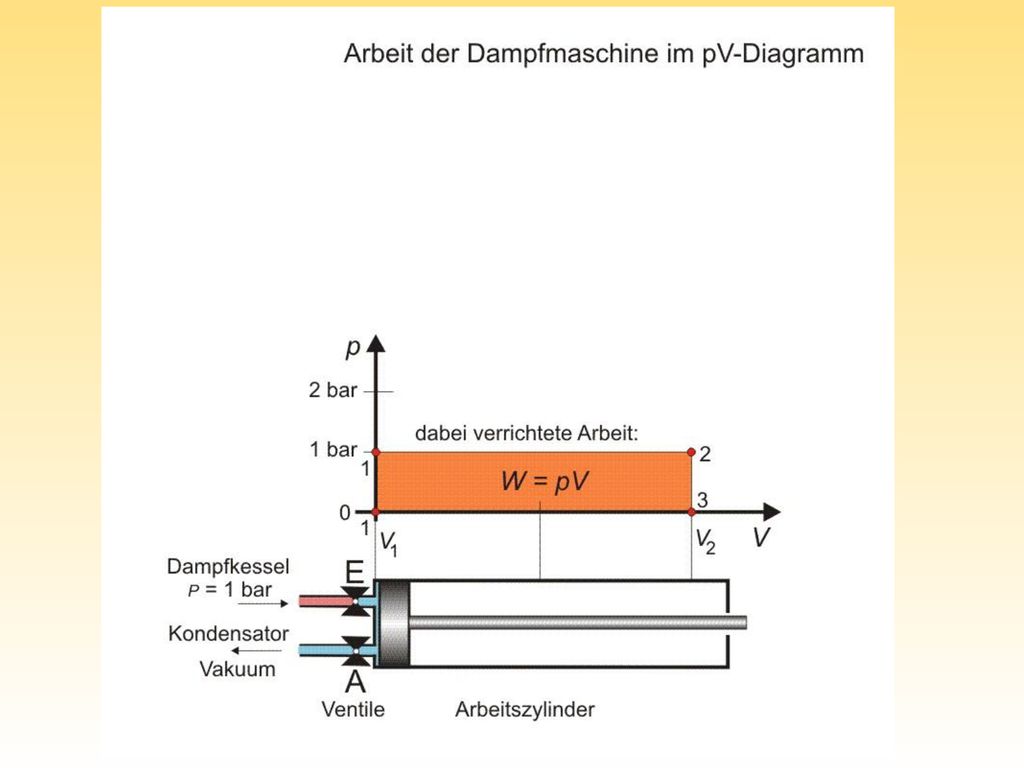

21

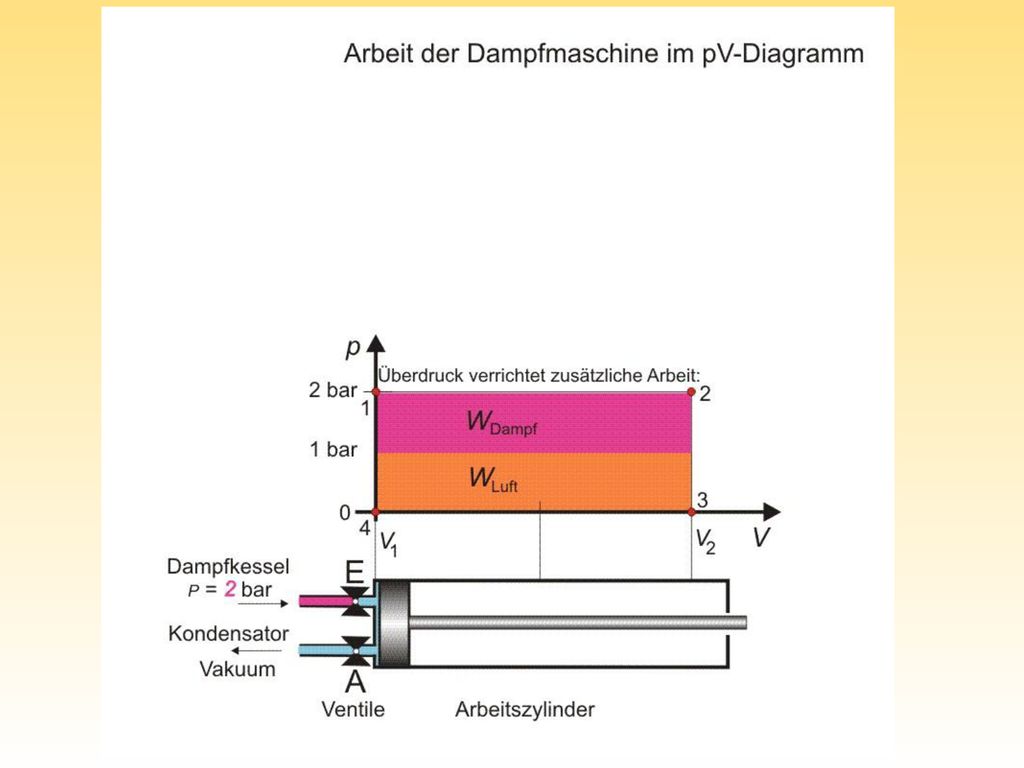

22

23

24 Zylinder nur Teilweise befüllt: Expansionsdampfmaschine

25

26

27

28 Weitere Informationen
Umweltverträglichkeit Newcomen‘sche DM: sehr schlechte Umweltverträglichkeit Watt‘sche DM: schlechte Umweltverträglichkeit Nutzung Entwässern von Bergwerken Walzwerke Handwerks- und Industriebetriebe Mobiler Antrieb von Schiffen und Lokomotiven Ermöglichte die industrielle Revolution Heute wird Dampfmaschine kaum noch genutzt Produktion von CO2

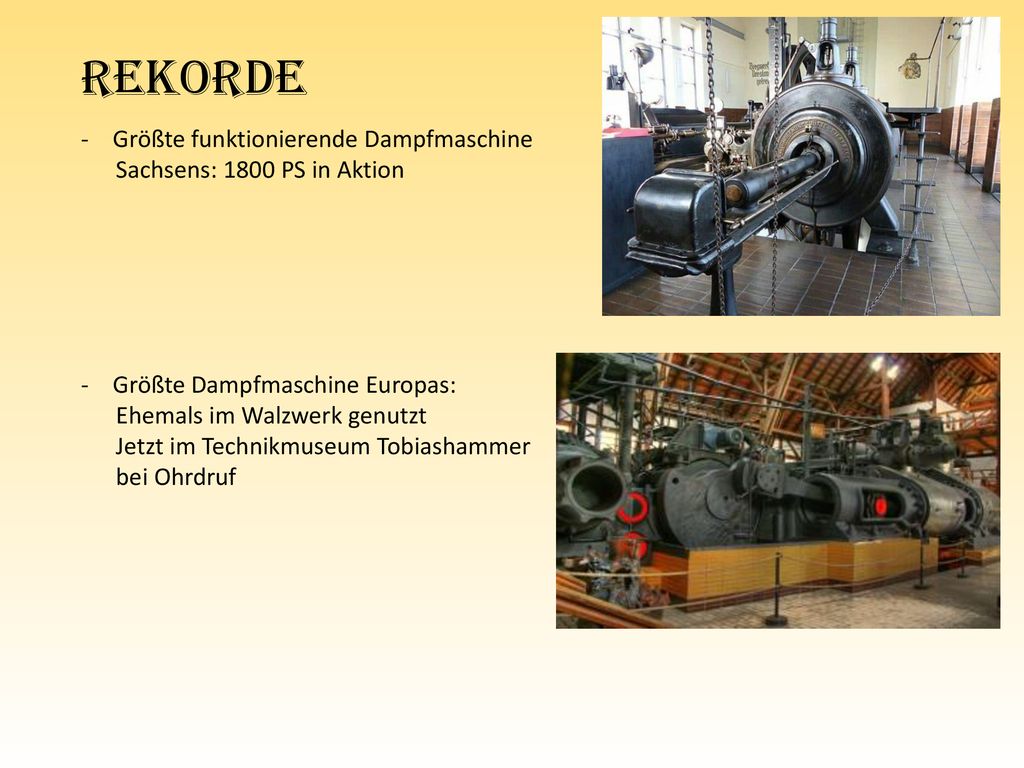

29 Rekorde Größte funktionierende Dampfmaschine
Sachsens: 1800 PS in Aktion Größte Dampfmaschine Europas: Ehemals im Walzwerk genutzt Jetzt im Technikmuseum Tobiashammer bei Ohrdruf

30 Dampfeisbrecher Stettin
Stapellauf 1933 Länge: 52m; Tiefgang: 5,4m; Verdrängung: 1138t; Besatzung: 22 3-Zylinder-Verbundmaschine mit Stephenson-Exzentersteuerung Leistung: 2200PS Höchstgeschwind.: 14,2 kn (26km/h) bricht 0,5m Eis bei 1-2kn (3km/h) Kondensator (zur Wartung geöffnet) Kesselraum, Blick durchs Feuerloch

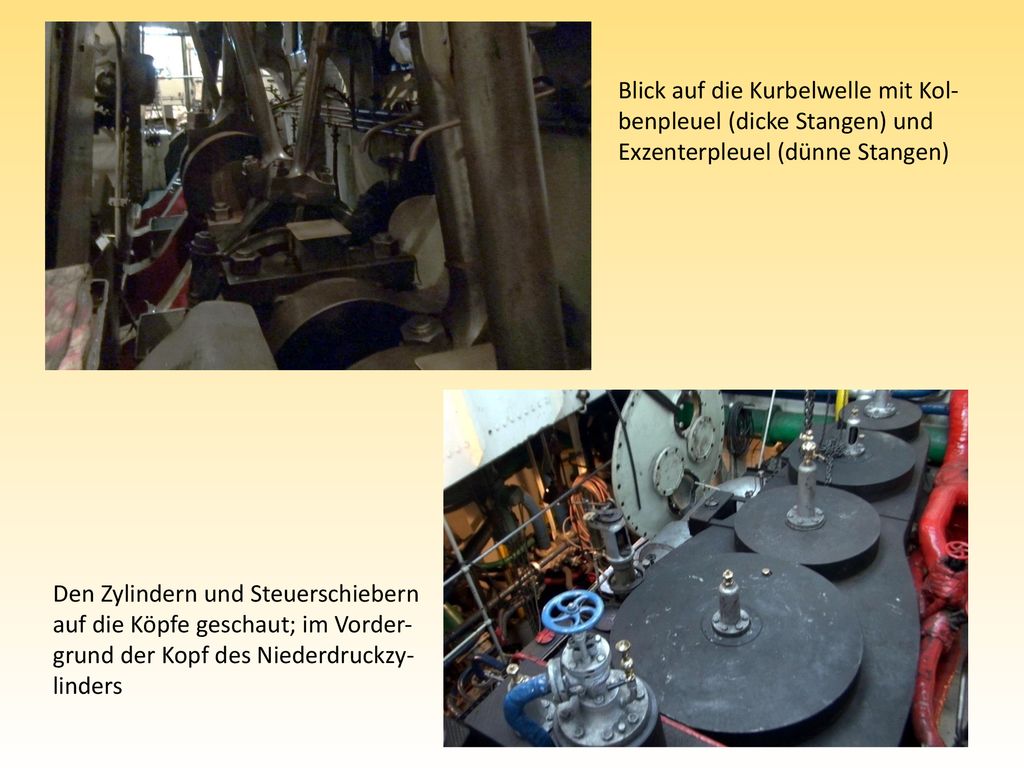

31 Blick auf die Kurbelwelle mit Kol-benpleuel (dicke Stangen) und Exzenterpleuel (dünne Stangen)
Den Zylindern und Steuerschiebern auf die Köpfe geschaut; im Vorder-grund der Kopf des Niederdruckzy-linders

32 Quellen Buch: Karl Rezac - Abenteuer mit Archimedes

33 Vielen Dank für eure Aufmerksamkeit Habt ihr noch Fragen?
