Kapitel VII: Störquellen in Netzwerken
2
1. Dämpfung / 2. Bandbreitebegrenzung
Leitung wirkt wie ein Tiefpassfilter Zur Signalregenerierung sind Repeater erforderlich 2. Bandbreitebegrenzung - hervorgerufen durch falsche Kabeltypen oder zu hohe Dämpfungswerte
3
3. Laufzeitverzerrung / 4. Rauschen
3. Laufzeitverzerrungen Ankunft einzelner Frequenzanteile zu verschiedenen Zeiten beim Empfänger - bei der Signalabtastung in der Bitmitte beim Empfänger können Fehler auftreten - Laufzeitverzerrungen begrenzen die Anzahl der Repeater in einem Netzwerk 4. Rauschen alle zufällig einwirkenden elektromagnetische Wellen welche nicht eliminiert sondern nur gemindert werden nennt man Rauschen durch Bewegung der Elektronen im Leiter wird innerhalb der Übertragungsstrecke ein sehr schwaches zusätzliches Signal erzeugt.
4
5. Reflexionen, Rückflussdämpfung, Nebensprechen
5.1. Nahnebensprechen (Near End Crosstalk = NEXT) - Effekt ist frequenzabhängig - der Effekt, dass Signale am Beginn der Kabelstrecke von einem Adernpaar in verschiedene benachbarte Adernpaare eingekoppelt werden 5.2. Rückflussdämfung (= Return Loss, RL) - Signalreflexionen, die das zum anderen Kabelende gelangende Signal schwächen & vom anderen Kabelende kommende Signale werden gestört - Ursache für Rückflussdämpfung: Impedanzvariationen bei Steckverbindungen oder durch schlechte oder beschädigte Kabel
5

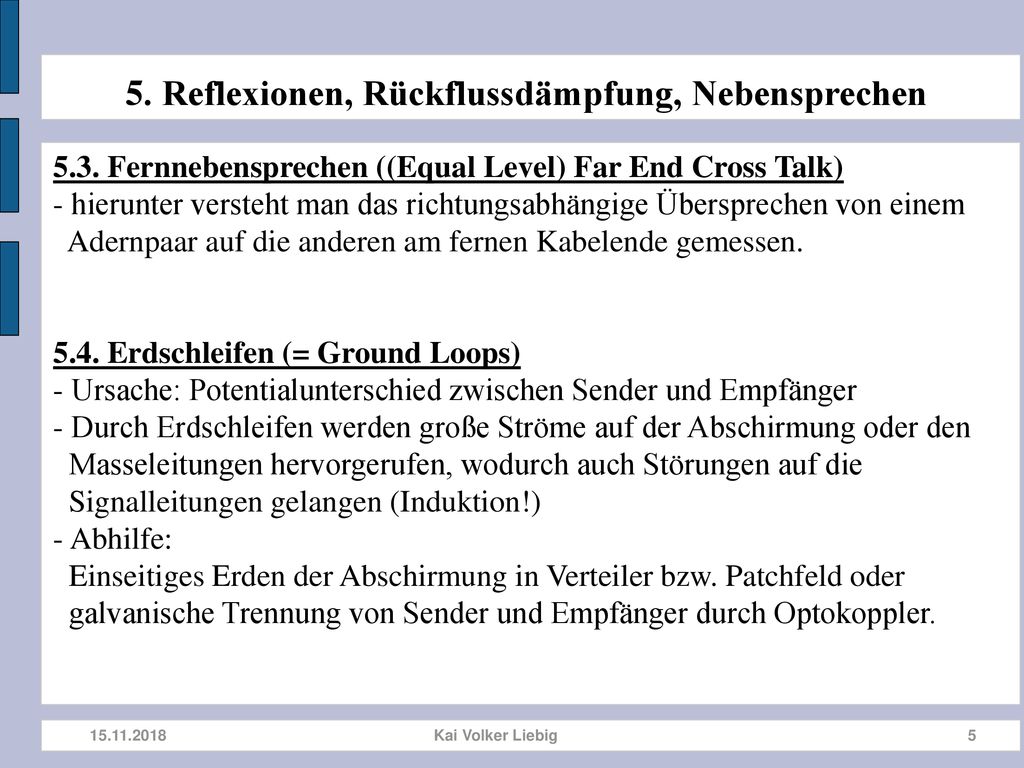

5. Reflexionen, Rückflussdämpfung, Nebensprechen
5.3. Fernnebensprechen ((Equal Level) Far End Cross Talk) - hierunter versteht man das richtungsabhängige Übersprechen von einem Adernpaar auf die anderen am fernen Kabelende gemessen. 5.4. Erdschleifen (= Ground Loops) - Ursache: Potentialunterschied zwischen Sender und Empfänger - Durch Erdschleifen werden große Ströme auf der Abschirmung oder den Masseleitungen hervorgerufen, wodurch auch Störungen auf die Signalleitungen gelangen (Induktion!) - Abhilfe: Einseitiges Erden der Abschirmung in Verteiler bzw. Patchfeld oder galvanische Trennung von Sender und Empfänger durch Optokoppler.
