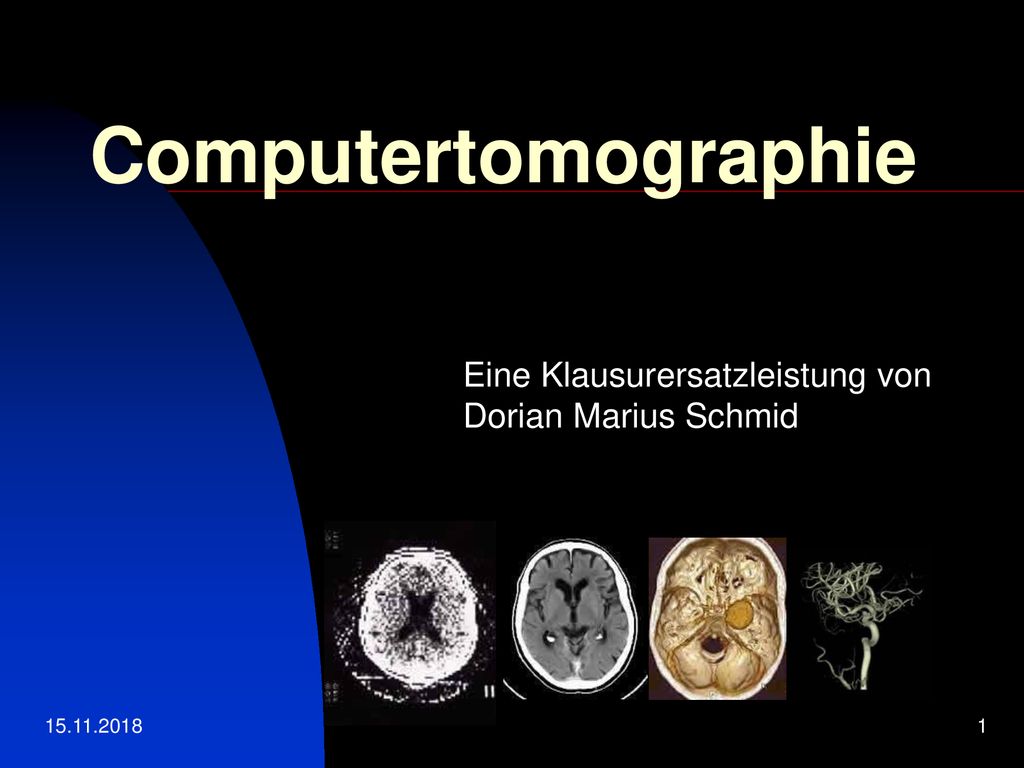

1 Eine Klausurersatzleistung von Dorian Marius Schmid
Computertomographie Eine Klausurersatzleistung von Dorian Marius Schmid

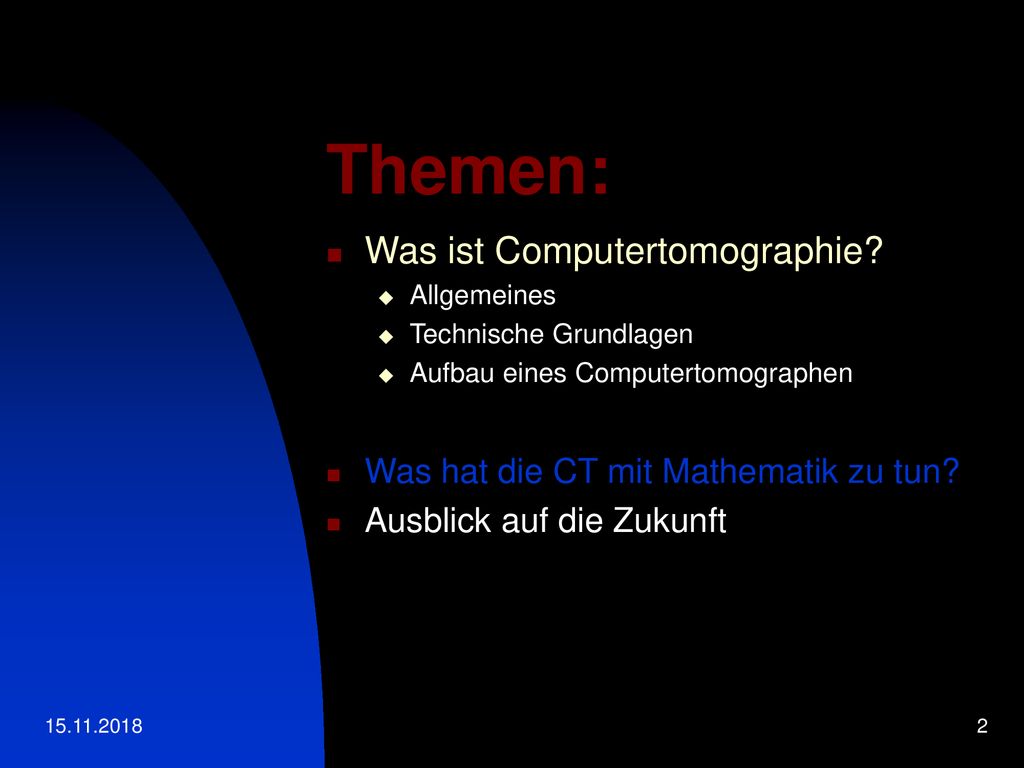

2 Themen: Was ist Computertomographie?
Allgemeines Technische Grundlagen Aufbau eines Computertomographen Was hat die CT mit Mathematik zu tun? Ausblick auf die Zukunft

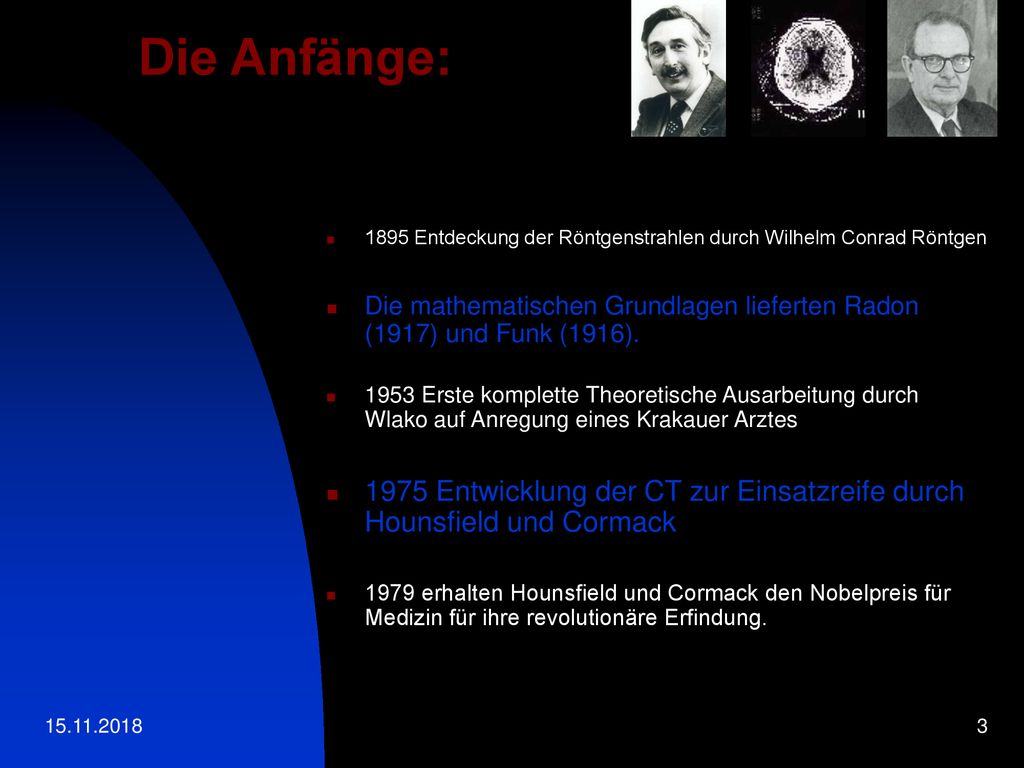

3 Die Anfänge: 1895 Entdeckung der Röntgenstrahlen durch Wilhelm Conrad Röntgen Die mathematischen Grundlagen lieferten Radon (1917) und Funk (1916). 1953 Erste komplette Theoretische Ausarbeitung durch Wlako auf Anregung eines Krakauer Arztes 1975 Entwicklung der CT zur Einsatzreife durch Hounsfield und Cormack 1979 erhalten Hounsfield und Cormack den Nobelpreis für Medizin für ihre revolutionäre Erfindung. sdv

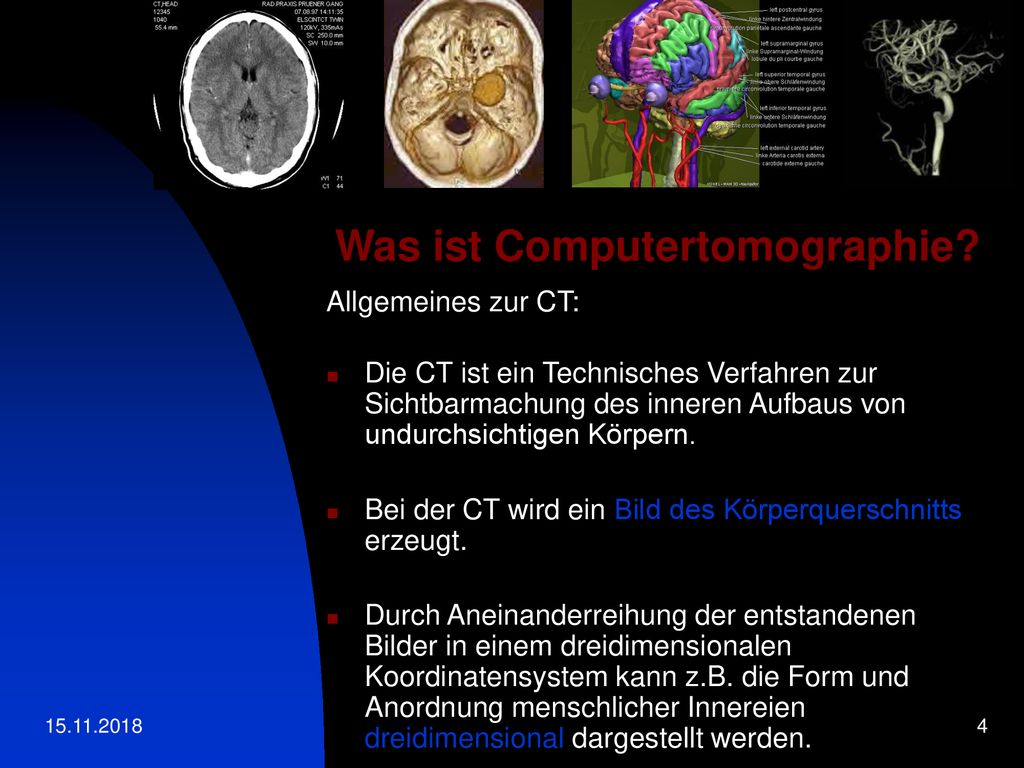

4 Was ist Computertomographie?
Allgemeines zur CT: Die CT ist ein Technisches Verfahren zur Sichtbarmachung des inneren Aufbaus von undurchsichtigen Körpern. Bei der CT wird ein Bild des Körperquerschnitts erzeugt. Durch Aneinanderreihung der entstandenen Bilder in einem dreidimensionalen Koordinatensystem kann z.B. die Form und Anordnung menschlicher Innereien dreidimensional dargestellt werden.

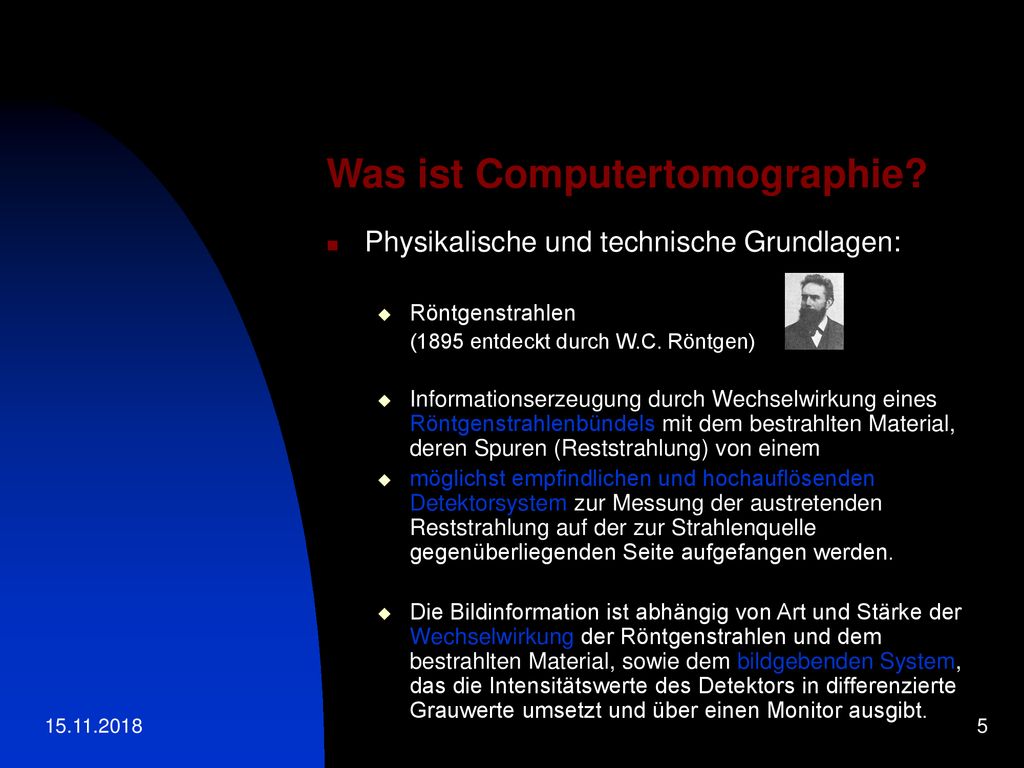

5 Was ist Computertomographie?
Physikalische und technische Grundlagen: Röntgenstrahlen (1895 entdeckt durch W.C. Röntgen) Informationserzeugung durch Wechselwirkung eines Röntgenstrahlenbündels mit dem bestrahlten Material, deren Spuren (Reststrahlung) von einem möglichst empfindlichen und hochauflösenden Detektorsystem zur Messung der austretenden Reststrahlung auf der zur Strahlenquelle gegenüberliegenden Seite aufgefangen werden. Die Bildinformation ist abhängig von Art und Stärke der Wechselwirkung der Röntgenstrahlen und dem bestrahlten Material, sowie dem bildgebenden System, das die Intensitätswerte des Detektors in differenzierte Grauwerte umsetzt und über einen Monitor ausgibt.

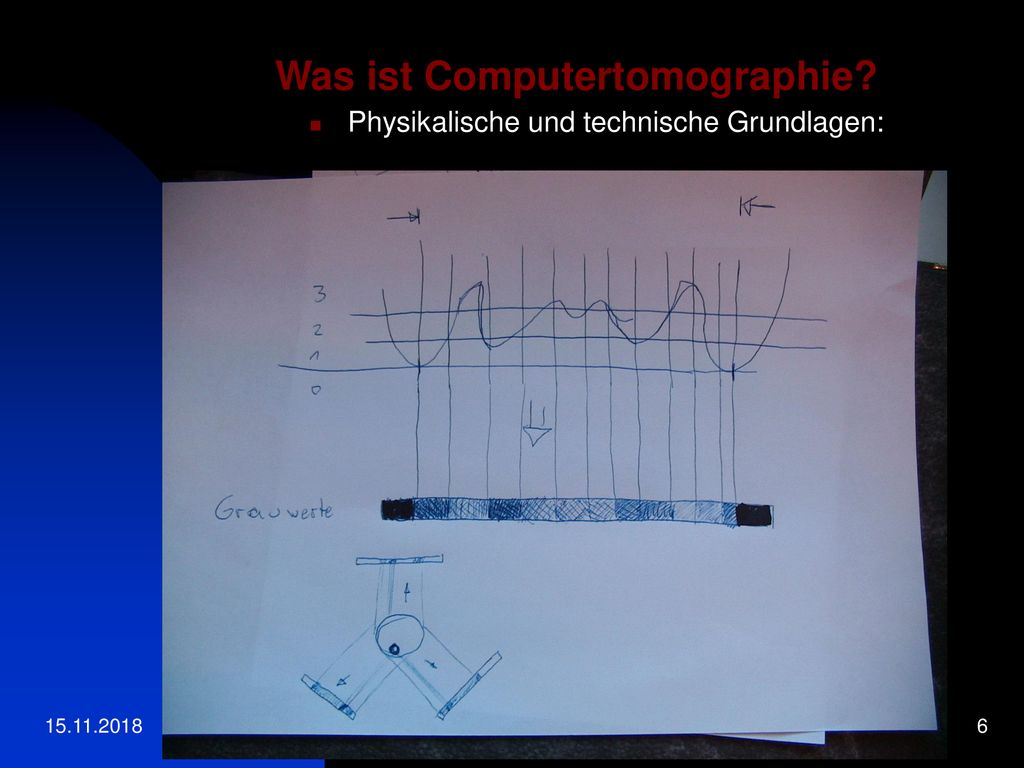

6 Was ist Computertomographie?
Physikalische und technische Grundlagen:

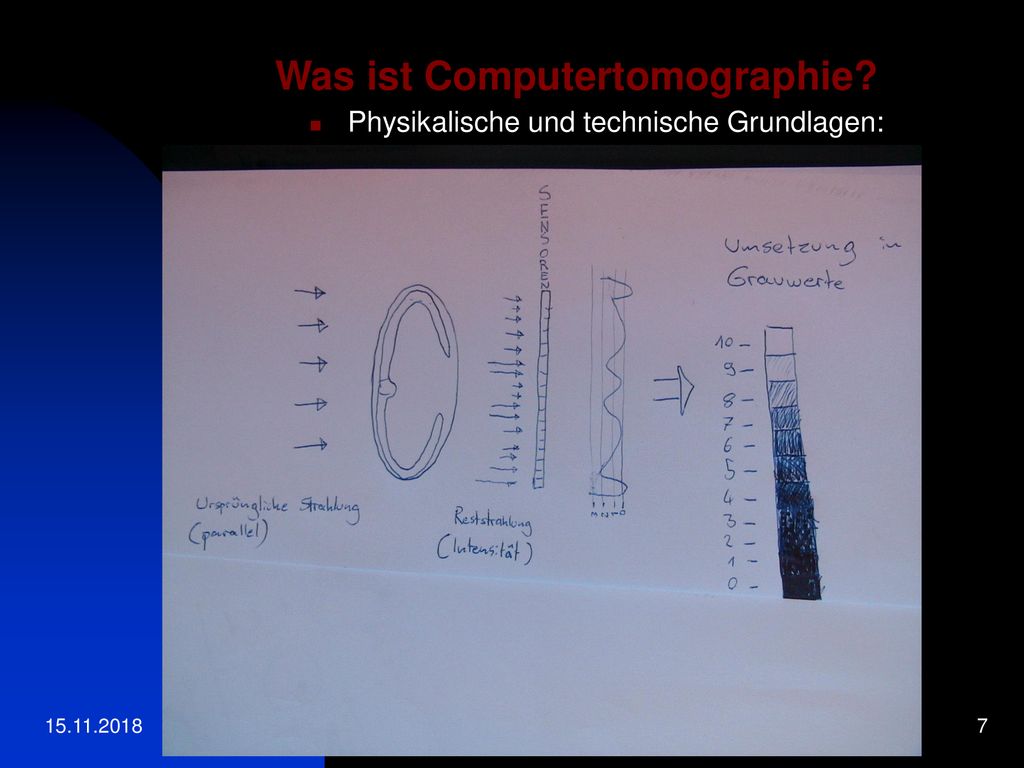

7 Was ist Computertomographie?
Physikalische und technische Grundlagen:

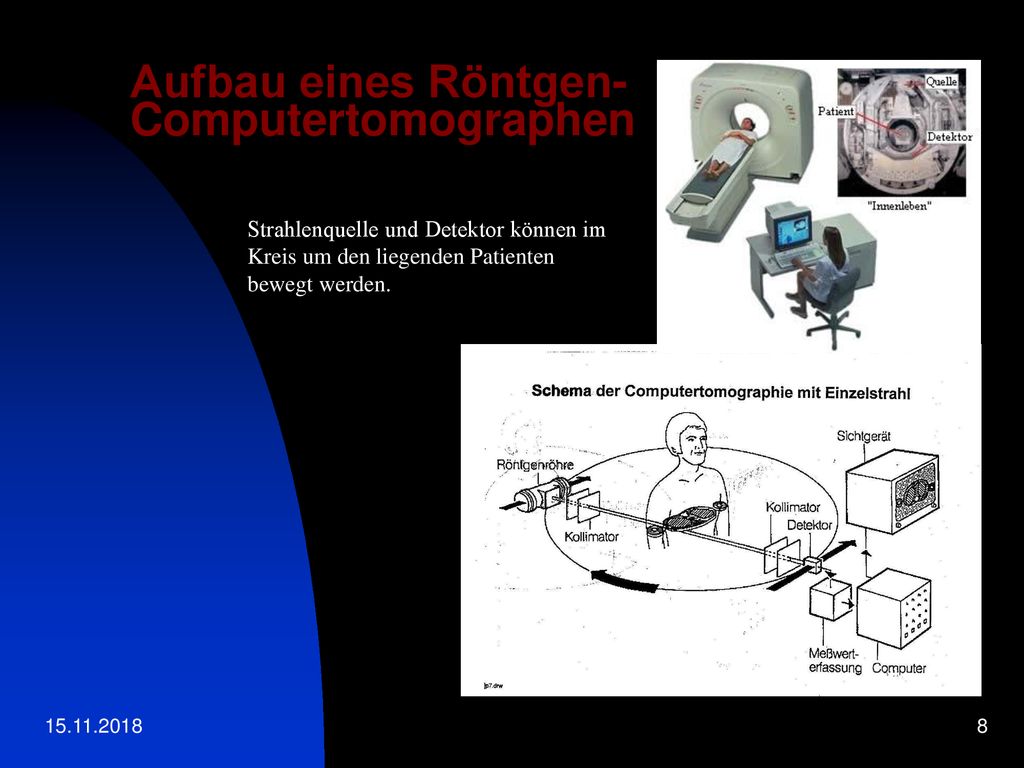

8 Aufbau eines Röntgen-Computertomographen
Strahlenquelle und Detektor können im Kreis um den liegenden Patienten bewegt werden.

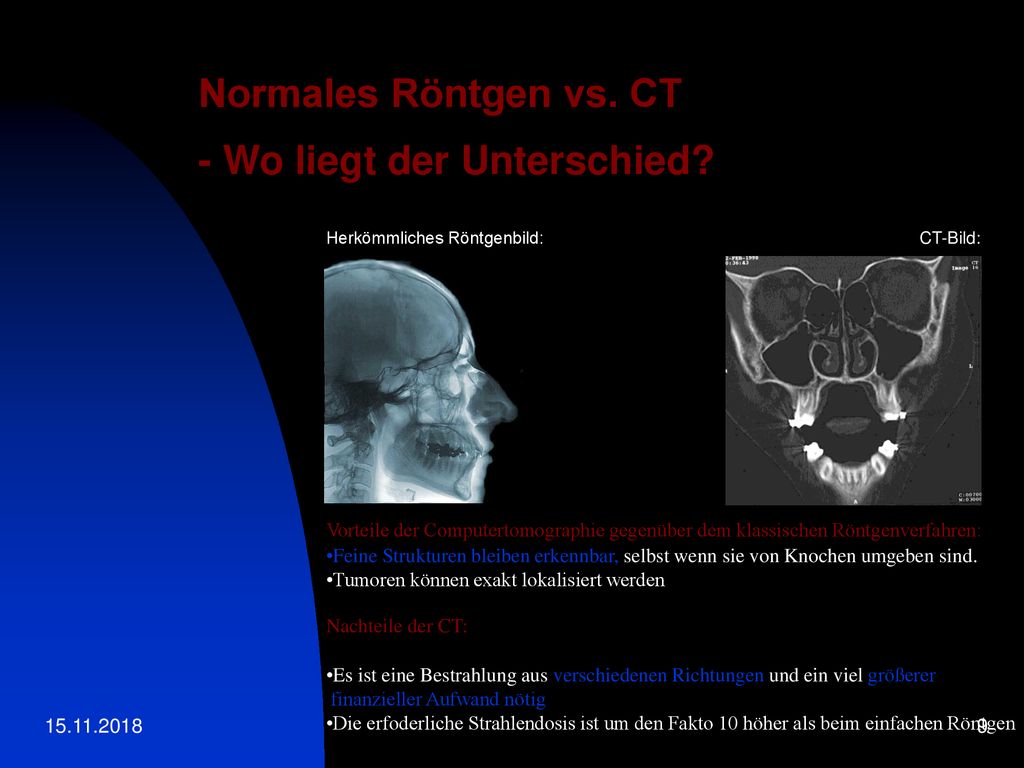

9 Normales Röntgen vs. CT - Wo liegt der Unterschied?
Herkömmliches Röntgenbild: CT-Bild: Vorteile der Computertomographie gegenüber dem klassischen Röntgenverfahren: Nachteile der CT: Feine Strukturen bleiben erkennbar, selbst wenn sie von Knochen umgeben sind. Tumoren können exakt lokalisiert werden Es ist eine Bestrahlung aus verschiedenen Richtungen und ein viel größerer finanzieller Aufwand nötig Die erfoderliche Strahlendosis ist um den Fakto 10 höher als beim einfachen Röntgen

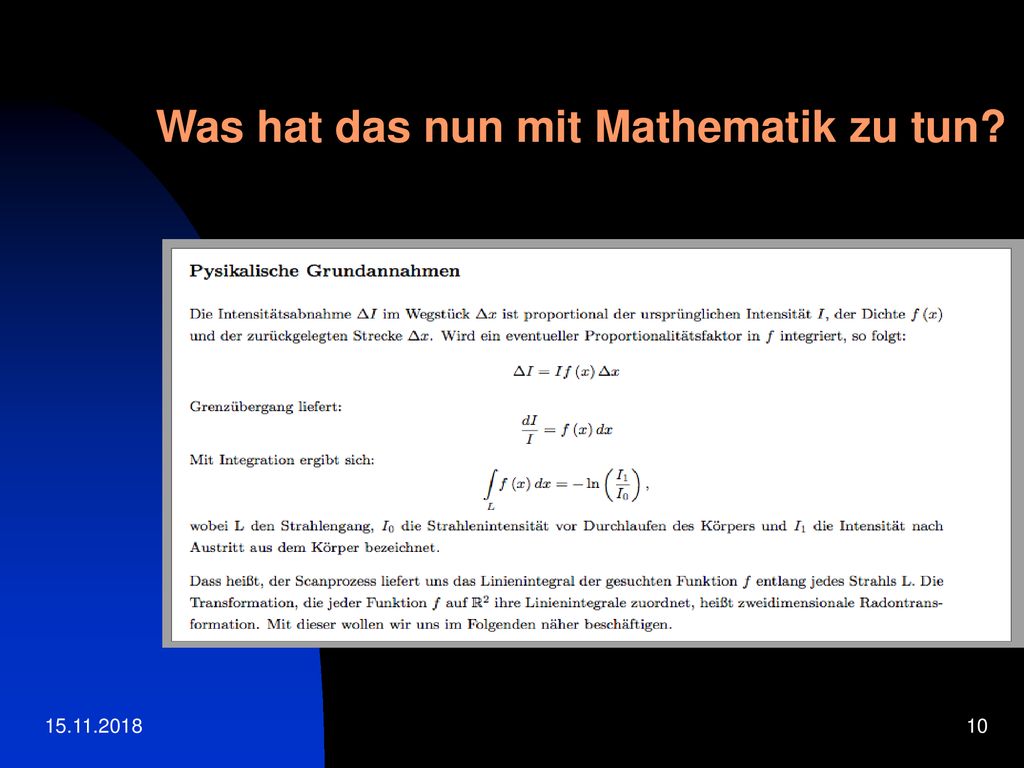

10 Was hat das nun mit Mathematik zu tun?

11 Was bedeutet das? Doch leider...
„Hmm, Integrale...“ denkt sich der Gymnasiast - „...sollten eigentlich kein Problem darstellen.“ Doch leider... ... Ist hier ein bischen viel zu rechnen - weswegen auch erst leistungsfähige Rechner der CT zum Durchbruch verhalfen. Das Verfahren heißt nicht umsonst Computertomographie!

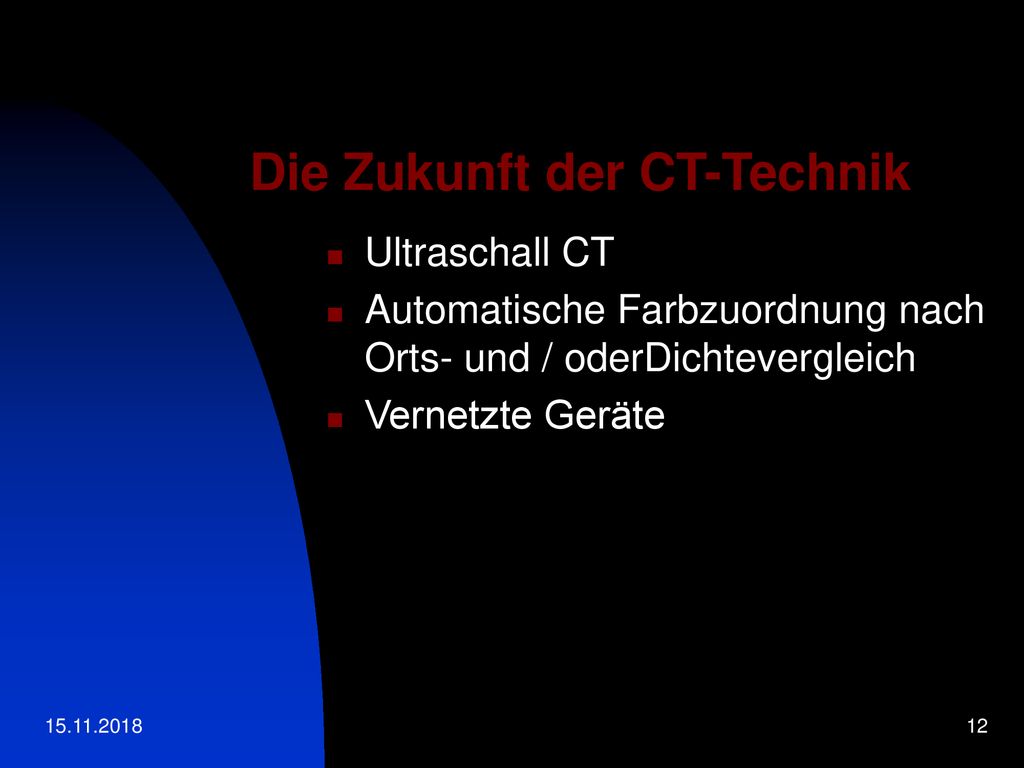

12 Die Zukunft der CT-Technik
Ultraschall CT Automatische Farbzuordnung nach Orts- und / oderDichtevergleich Vernetzte Geräte

13 Vielen Dank für eure Aufmerksamkeit!
Und viel Glück im mündlichen Abi!
