1 Einsatz der Schachtzoomkamera im Kanalbetrieb und –unterhalt
Florian Solfrank Kanalfachkraft (DWA) Sachkundiger für physikalische Dichtheitsprüfung von GEA Fachberater Hochwasser Stadtwerke Grafing b.M.

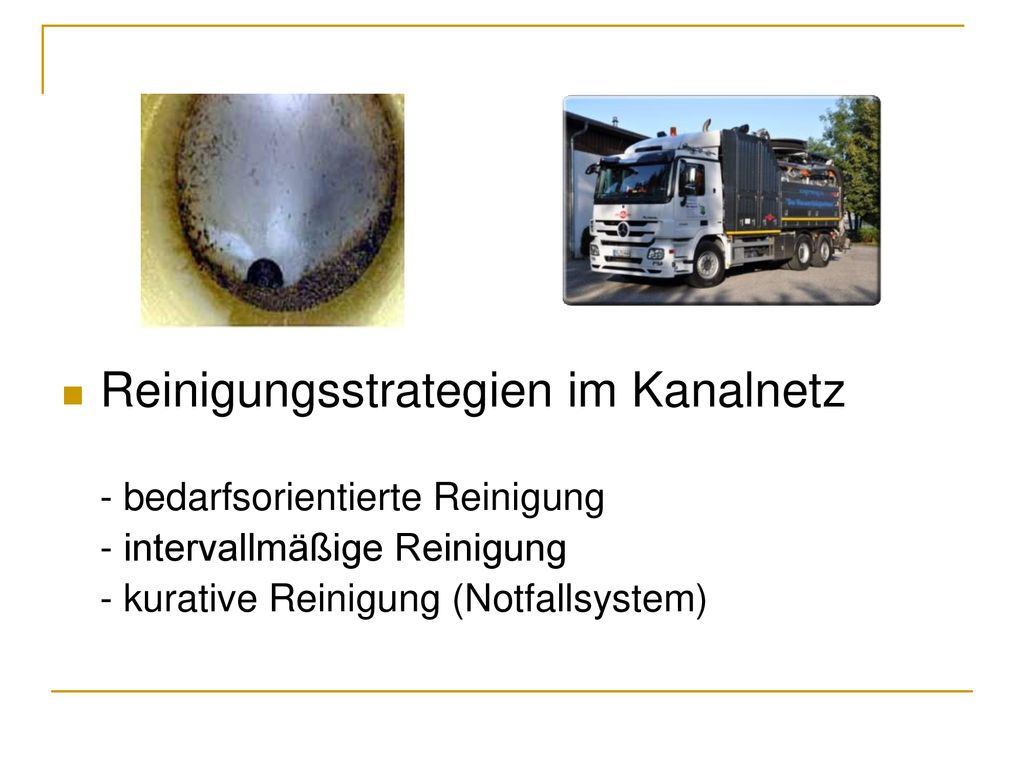

2 Reinigungsstrategien im Kanalnetz
- bedarfsorientierte Reinigung - intervallmäßige Reinigung - kurative Reinigung (Notfallsystem)

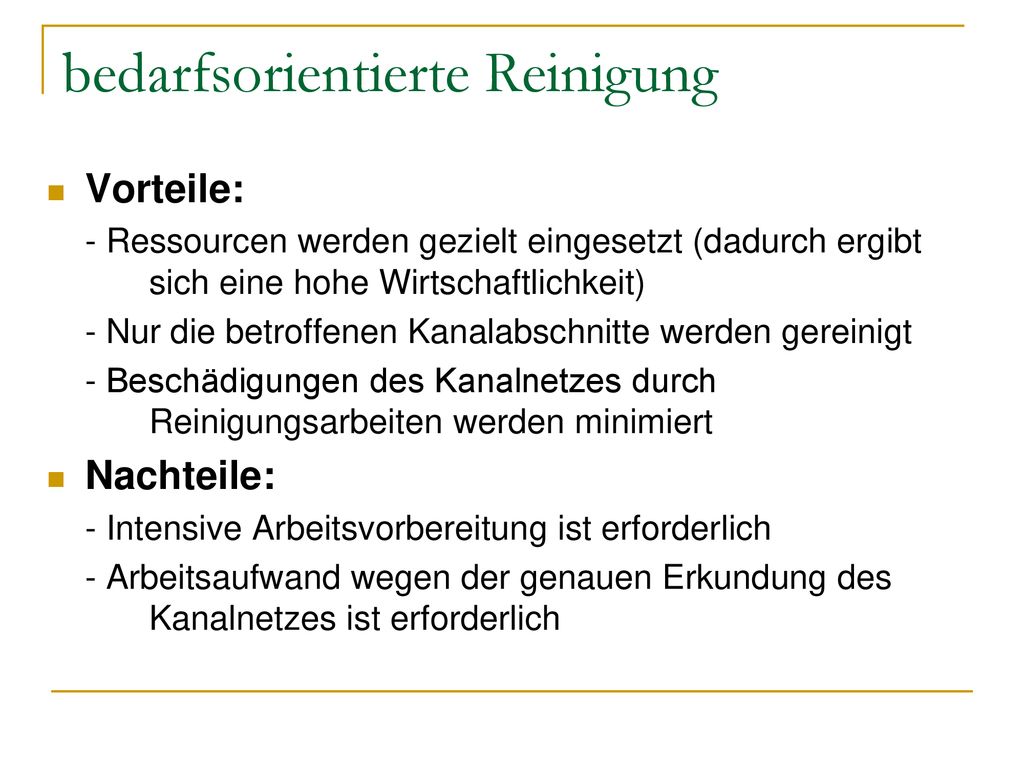

3 bedarfsorientierte Reinigung
Vorteile: - Ressourcen werden gezielt eingesetzt (dadurch ergibt sich eine hohe Wirtschaftlichkeit) - Nur die betroffenen Kanalabschnitte werden gereinigt - Beschädigungen des Kanalnetzes durch Reinigungsarbeiten werden minimiert Nachteile: - Intensive Arbeitsvorbereitung ist erforderlich - Arbeitsaufwand wegen der genauen Erkundung des Kanalnetzes ist erforderlich

4 intervallmäßige Reinigung
Vorteile: - alle Abschnitte werden gereinigt - nicht entdeckte Ablagerungen werden mit entfernt - Arbeitsvorbereitung wird minimiert Nachteile: - nicht verschmutzte Bereiche des Kanalnetzes werden auch mit gereinigt - hohe Kosten durch Fremdfirmen - stark verschmutze Bereiche werden selten gereinigt

5 kurative Reinigung (Notfallsystem)
Vorteile: - zielgerechter Einsatz von Ressourcen - minimale Beschädigungen am Kanalnetz durch Hochdruckreinigung - geringe Reinigungskosten Nachteile: - Hygieneprobleme durch andauernden Rückstau - nicht gewährleistete Betriebssicherheit - ständige Bereitschaft wegen Störfällen (Rückstaugefahr auf GEA)

6 Erkundung des Kanalnetzes
Optische Inspektion der Abwasserleitung - Begehung (Kanaldimensionsabhängig) - Zustandserfassung durch Kanalfernauge (sehr kostenintensiv) - Schiebekameras (nicht immer verwendbar) - Kanalspiegelung (optisch oder elektronisch)

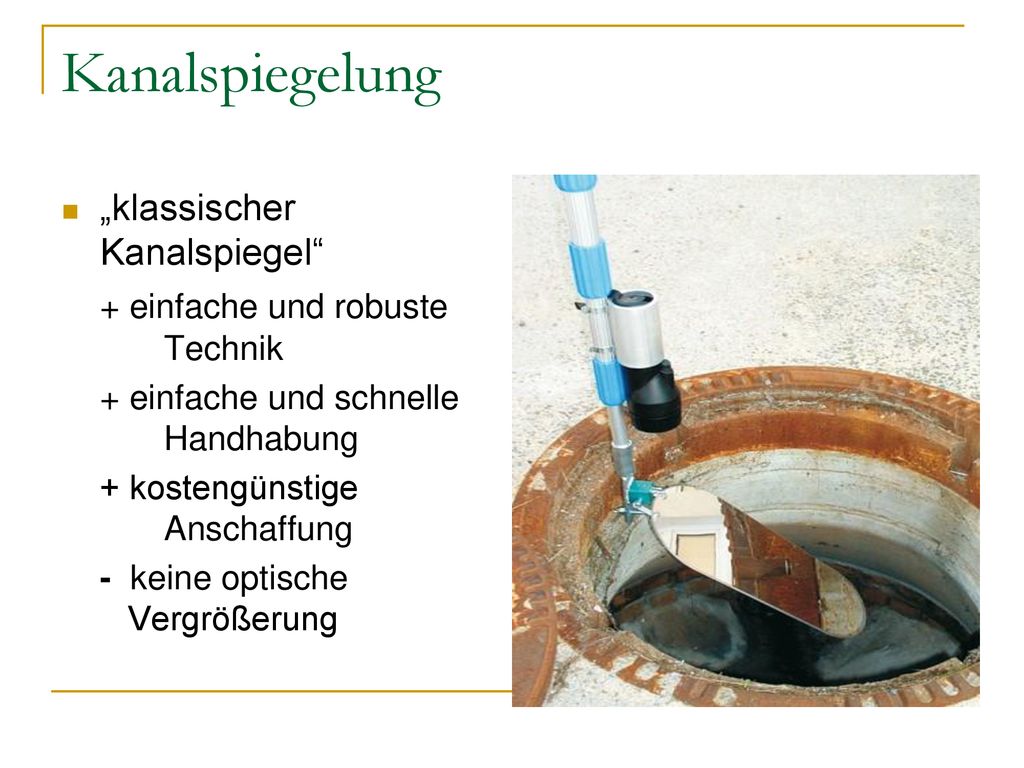

7 Kanalspiegelung „klassischer Kanalspiegel“
+ einfache und robuste Technik + einfache und schnelle Handhabung + kostengünstige Anschaffung - keine optische Vergrößerung

8 Elektronische Kanalspiegel (Schacht- oder Zoomkamera)
+ einfache und robuste Technik + schnell Einsatzbereit (schnelle Rüstzeit) + gute Inspektion durch optische Vergrößerung + gute Ausleuchtung des Kanalrohrs

9 Komponenten einer Schachtkamera
Energieversorgung Kamera Visualisierung/Steuerung Teleskop

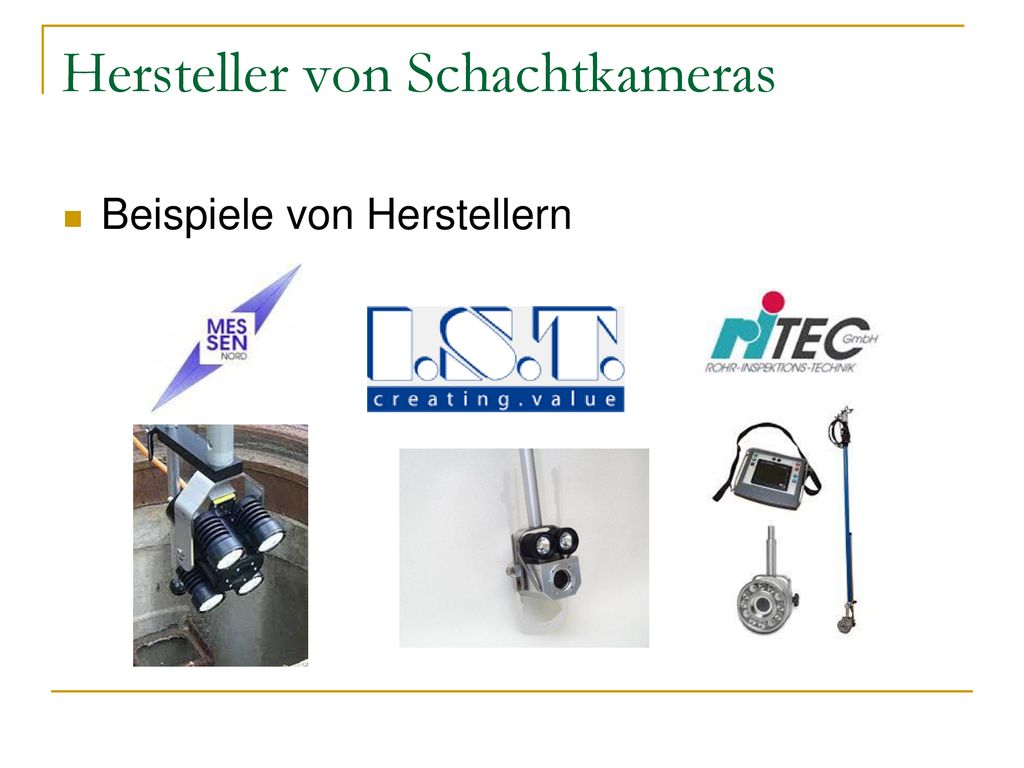

10 Hersteller von Schachtkameras
Beispiele von Herstellern

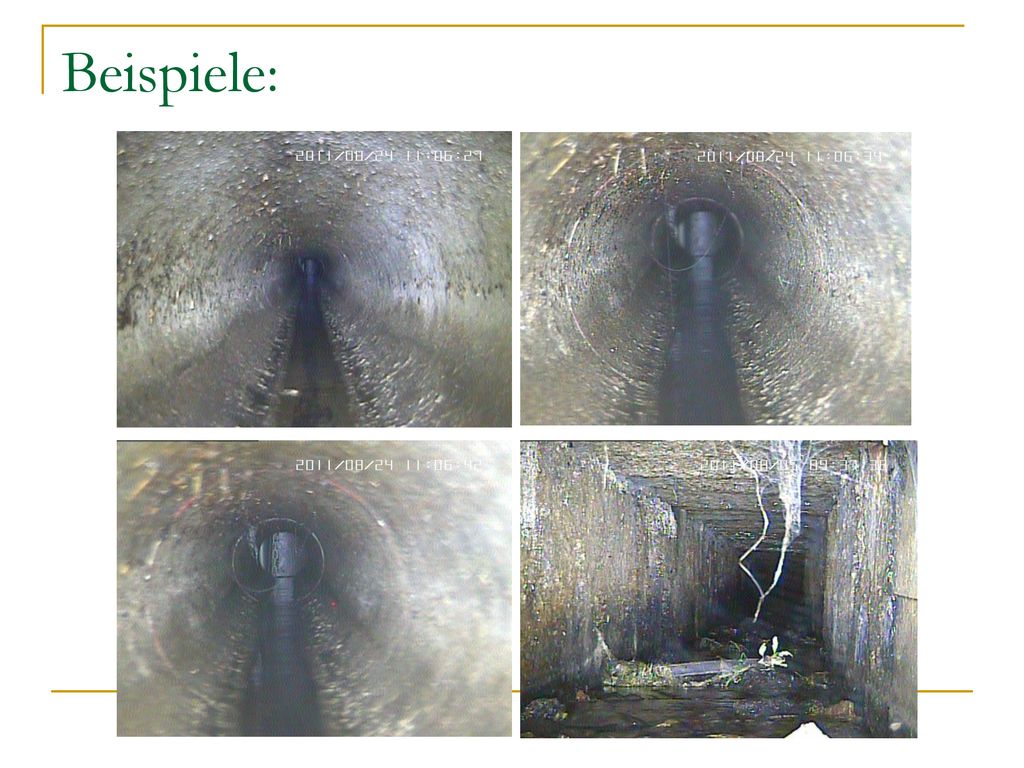

11 Beispiele:

12

13

14 weitere Einsatzmöglichkeiten der Schachtkamera („erstmal nachschauen“)
Einsatz bei Betriebsstörungen schnelle optische Inspektion, um die Ursache des Rückstaus zu finden, z.B. Verstopfung, Wurzeleinwuchs, mechanischer Schaden Fremdwasser-Lokalisierung Infiltrationen optisch erfassen Schadenssuche bei Fahrbahnsenkungen Ein Blick in den Kanal ergibt Aufschluss über einen Schaden, Eintrag von Bodenmaterial

15 Verfahrensweise in Grafing
Eine Störung wird gemeldet… Erkundung durch das Kanalkataster (GIS Umfeldermittlung) Suche Vorort von Zugangsmöglichkeiten Optische Lokalisierung (durch Schachtkamera und Schiebekamera) Lösung des Rückstaus durch Hochdruckspülung Ursachensuche des Rückstaus (Wurzeleinwuchs, Kanalrohrbruch, Verlegung, Versatz, usw.) Genaue Lageermittlung des Schadens (für evtl. Reparatur, Sanierung, usw.)

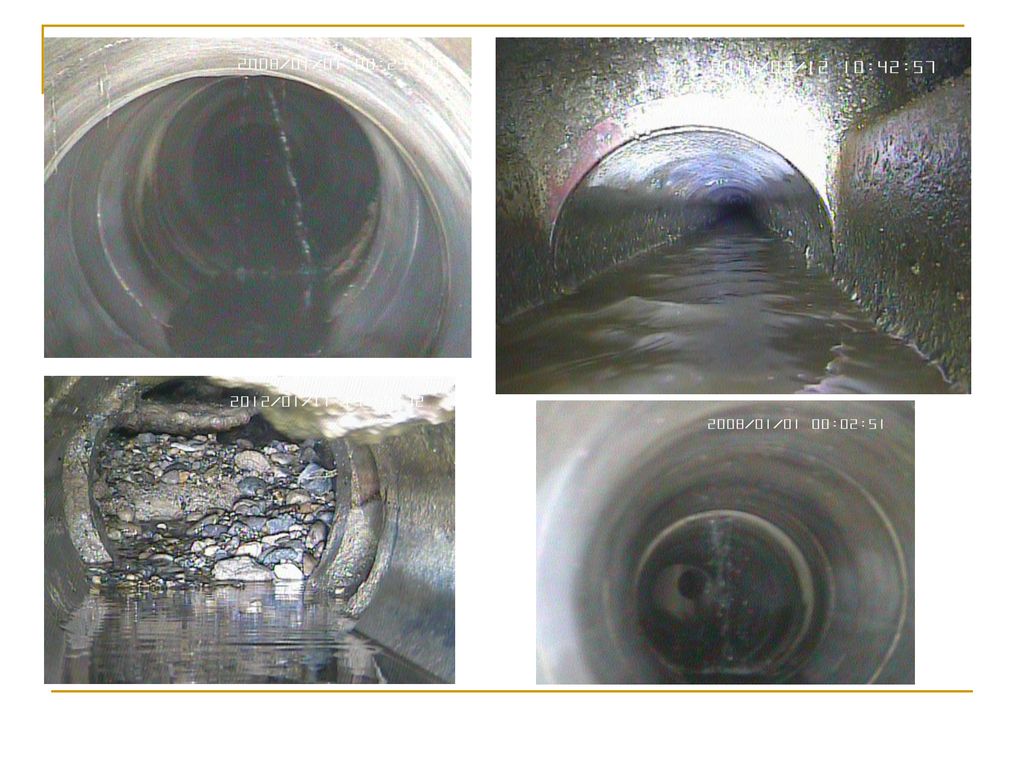

16

17 „Missbrauch der Schachtkamera“ Brückenschau 2011 „Sicher ist Sicher“

18 Zusammenfassung Unser Ziel ist die bedarfsorientierten Reinigung Diese setzt eine genaue Kenntnis über den Zustand des Kanalnetzes voraus. Der elektronische Kanalspiegel (Schacht- oder Zoomkamera) ist eine einfache und schnelle Variante, um den Verschmutzungsgrad der Kanalisation festzustellen und somit die Reinigung zu veranlassen oder zu kontrollieren. Bei Störungen kann der Einsatz der Schachtkamera schnellen Aufschluss über die Art und Umfang des Schadens und deren Ursache geben, wenn im Akutfall eine Fremdfirma nicht greifbar ist.

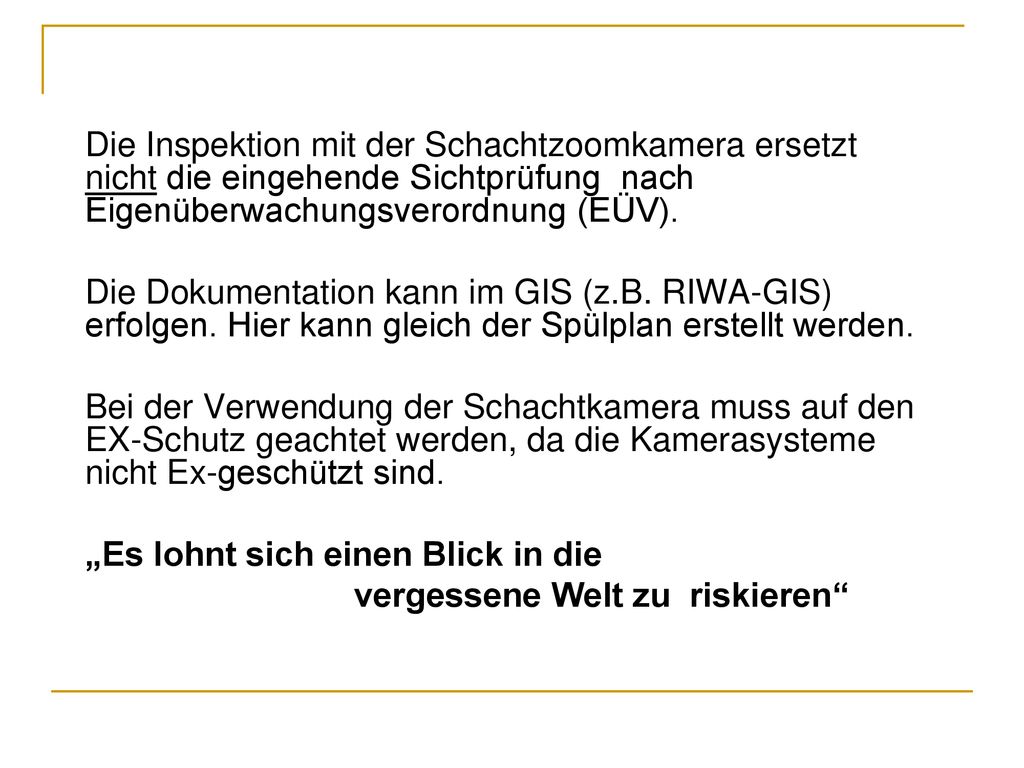

19 „Es lohnt sich einen Blick in die vergessene Welt zu riskieren“
Die Inspektion mit der Schachtzoomkamera ersetzt nicht die eingehende Sichtprüfung nach Eigenüberwachungsverordnung (EÜV). Die Dokumentation kann im GIS (z.B. RIWA-GIS) erfolgen. Hier kann gleich der Spülplan erstellt werden. Bei der Verwendung der Schachtkamera muss auf den EX-Schutz geachtet werden, da die Kamerasysteme nicht Ex-geschützt sind. „Es lohnt sich einen Blick in die vergessene Welt zu riskieren“

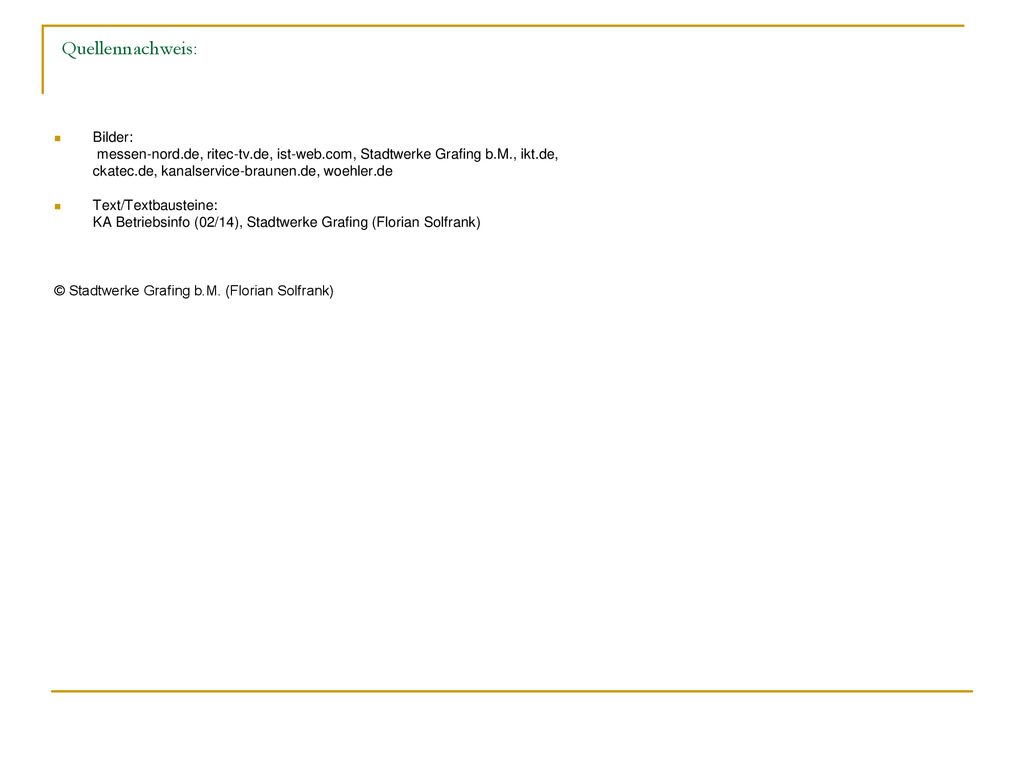

20 Quellennachweis: Bilder:
messen-nord.de, ritec-tv.de, ist-web.com, Stadtwerke Grafing b.M., ikt.de, ckatec.de, kanalservice-braunen.de, woehler.de Text/Textbausteine: KA Betriebsinfo (02/14), Stadtwerke Grafing (Florian Solfrank) © Stadtwerke Grafing b.M. (Florian Solfrank)
