Druckstoß in Rohrleitungen, Theorie und Praxis

Präsentation zum Thema: "Druckstoß in Rohrleitungen, Theorie und Praxis"—  Präsentation transkript:

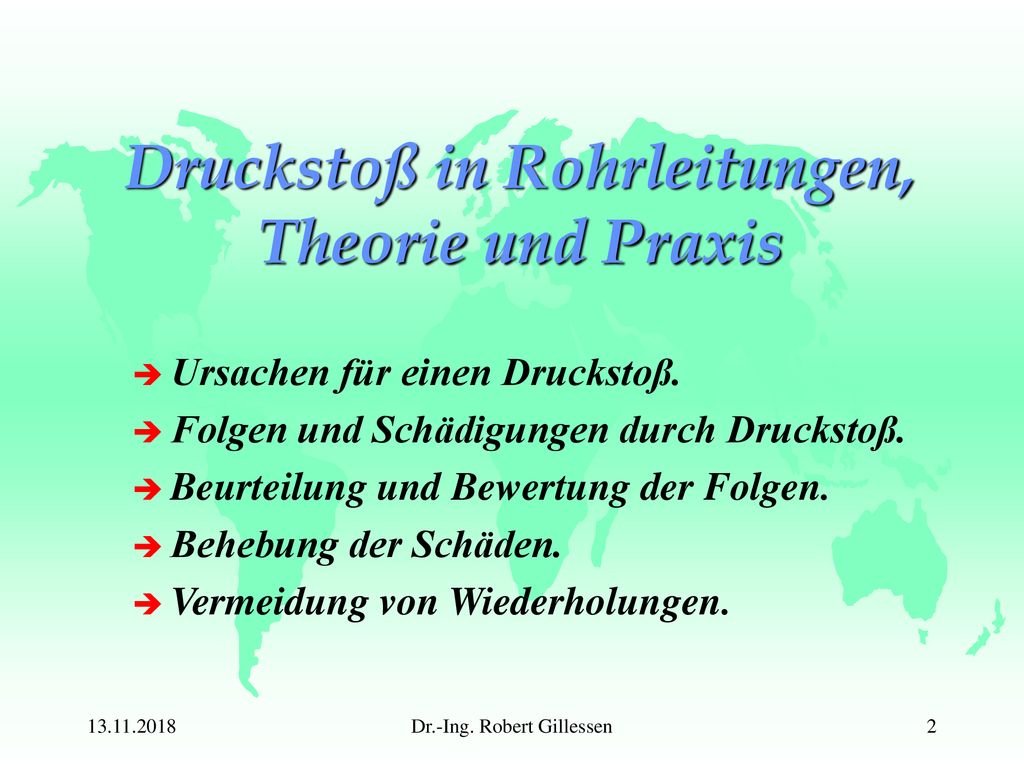

1 Druckstoß in Rohrleitungen, Theorie und Praxis
Ursachen für einen Druckstoß. Folgen und Schädigungen durch Druckstoß. Beurteilung und Bewertung der Folgen. Behebung der Schäden. Vermeidung von Wiederholungen. Dr.-Ing. Robert Gillessen

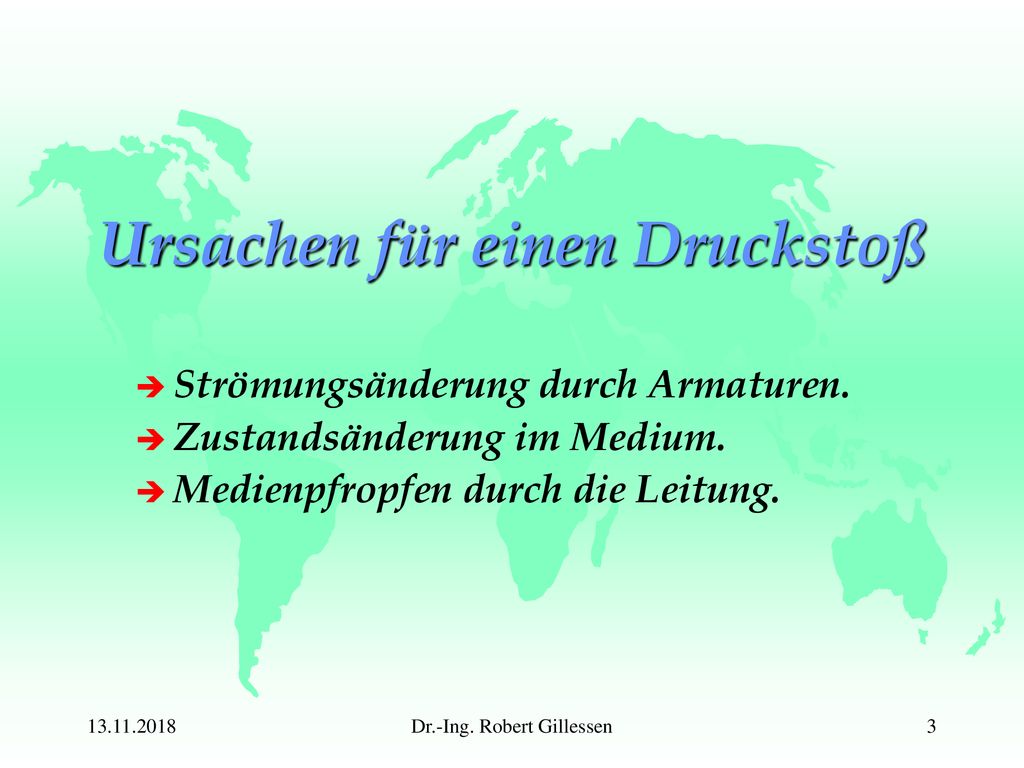

2 Ursachen für einen Druckstoß
Strömungsänderung durch Armaturen. Zustandsänderung im Medium. Medienpfropfen durch die Leitung. Dr.-Ing. Robert Gillessen

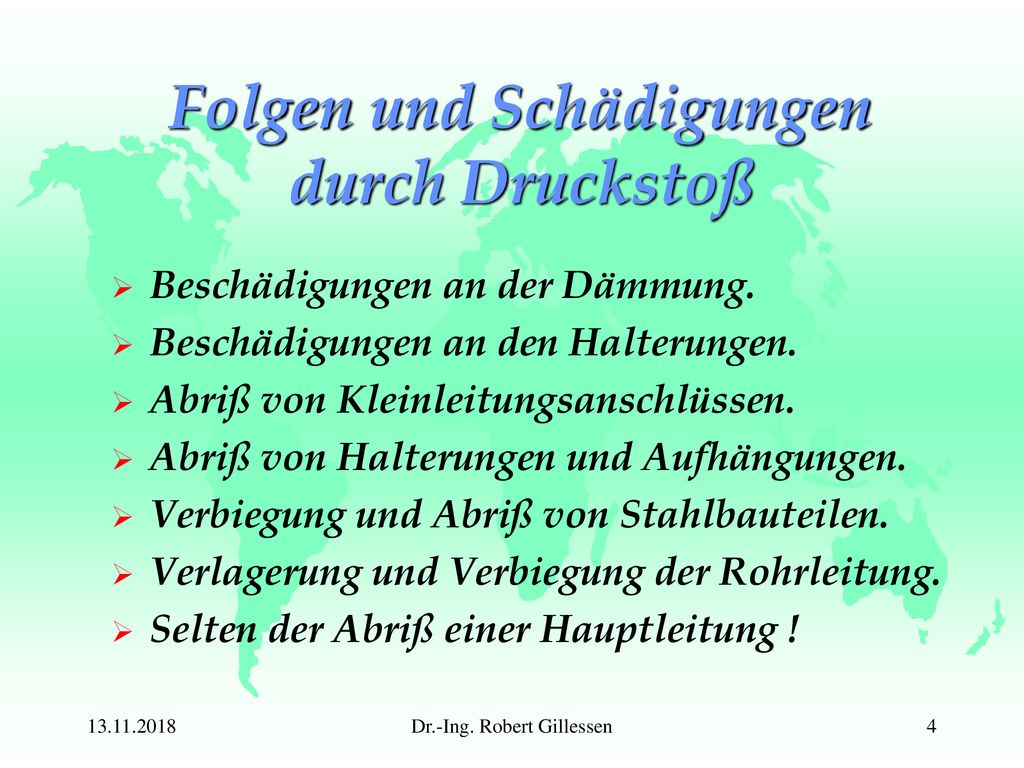

3 Folgen und Schädigungen durch Druckstoß
Beschädigungen an der Dämmung. Beschädigungen an den Halterungen. Abriß von Kleinleitungsanschlüssen. Abriß von Halterungen und Aufhängungen. Verbiegung und Abriß von Stahlbauteilen. Verlagerung und Verbiegung der Rohrleitung. Selten der Abriß einer Hauptleitung ! Dr.-Ing. Robert Gillessen

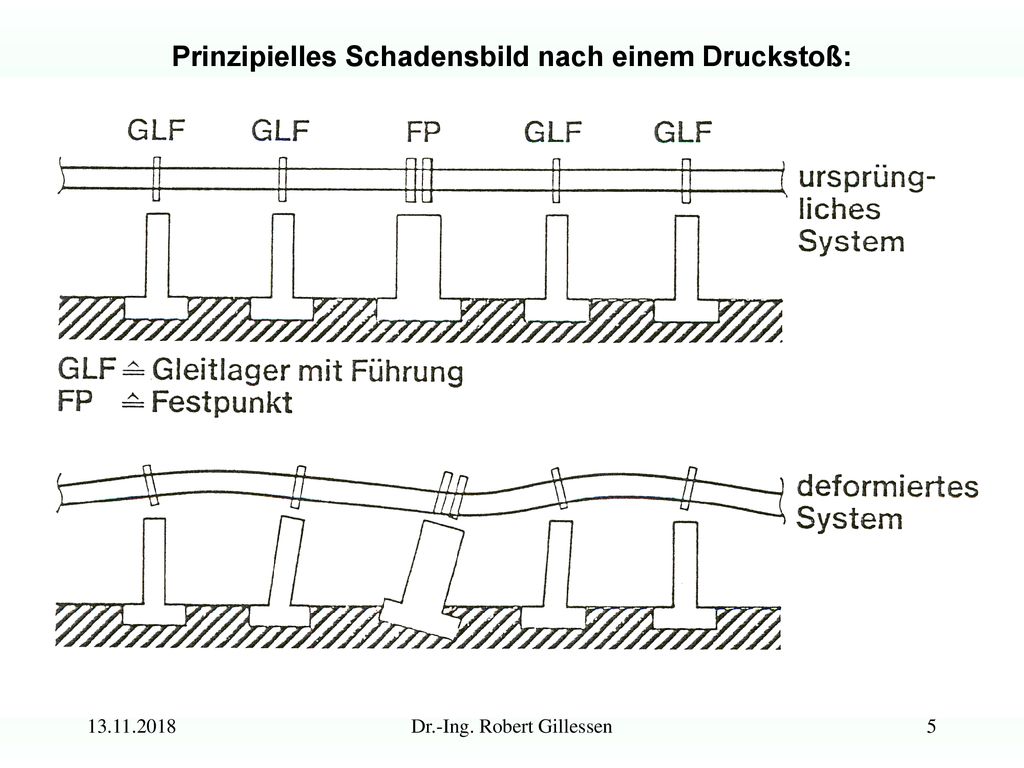

4 Prinzipielles Schadensbild nach einem Druckstoß:
Dr.-Ing. Robert Gillessen

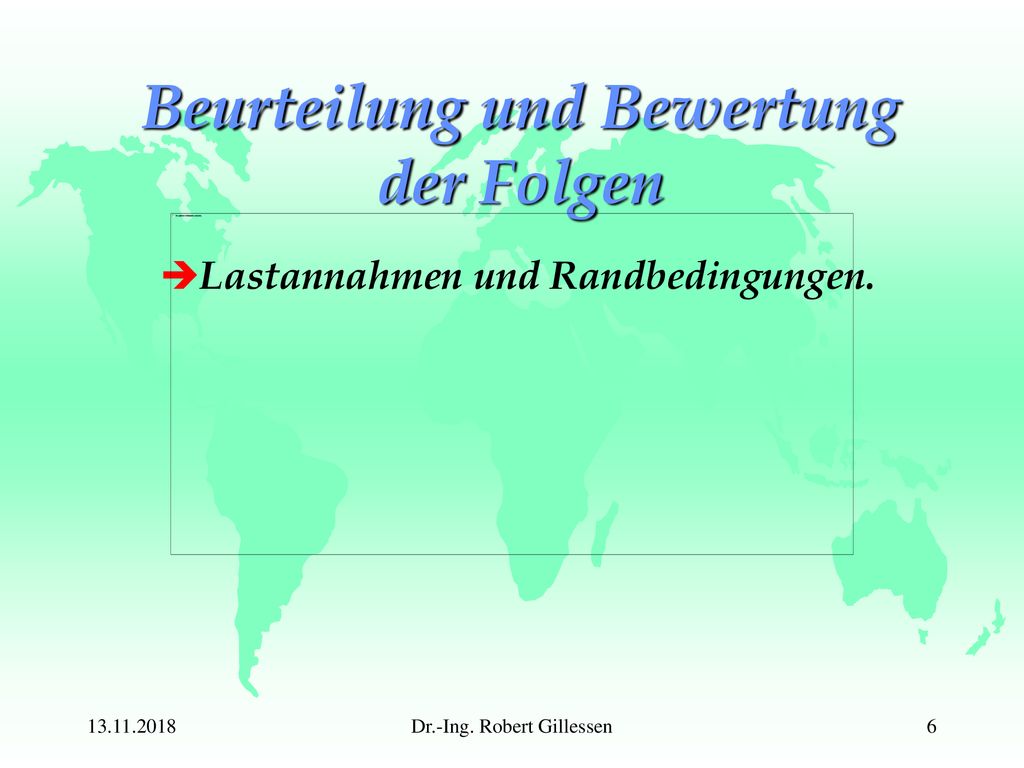

5 Beurteilung und Bewertung der Folgen
Lastannahmen und Randbedingungen. Dr.-Ing. Robert Gillessen

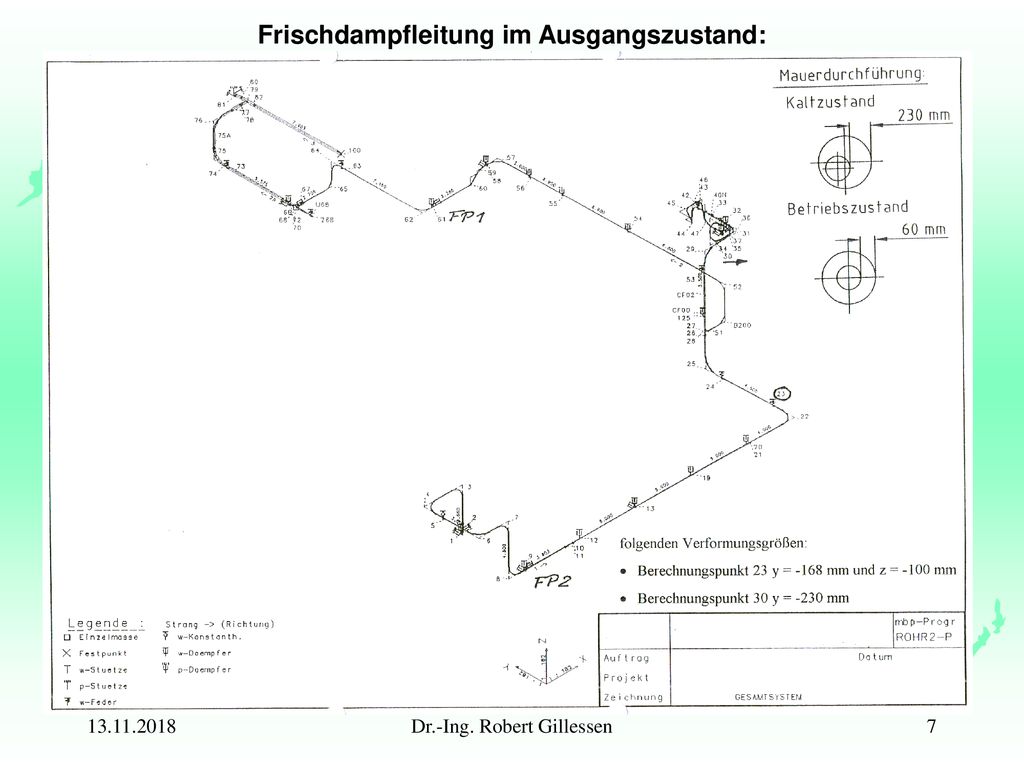

6 Frischdampfleitung im Ausgangszustand:
Dr.-Ing. Robert Gillessen

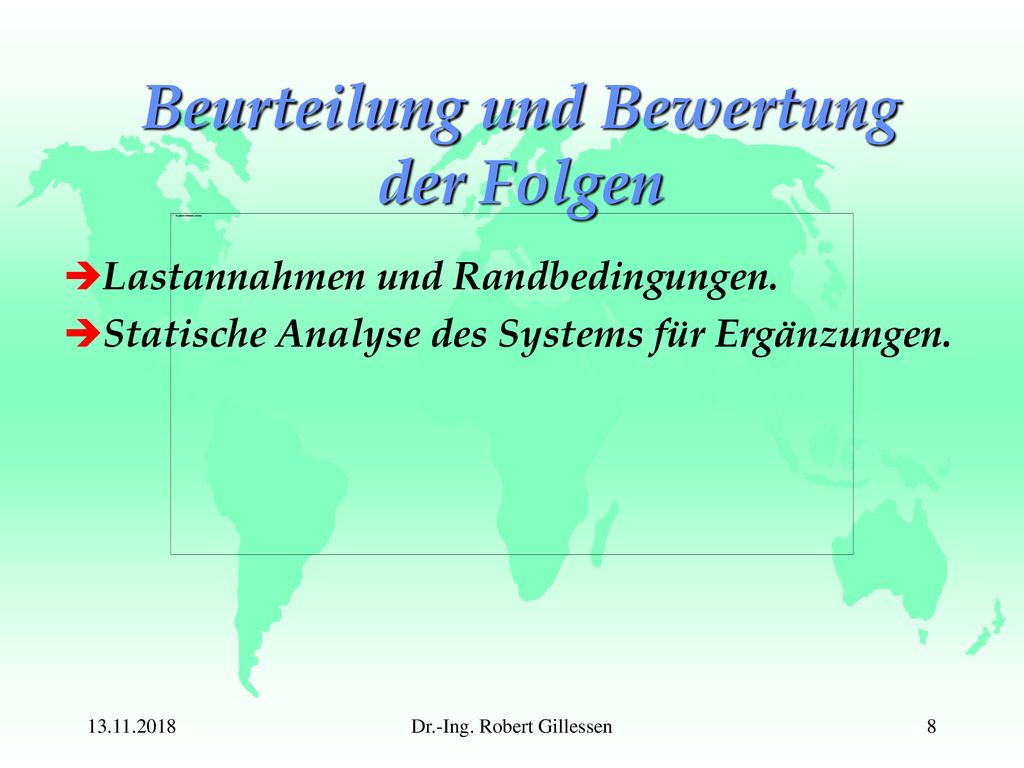

7 Beurteilung und Bewertung der Folgen
Lastannahmen und Randbedingungen. Statische Analyse des Systems für Ergänzungen. Dr.-Ing. Robert Gillessen

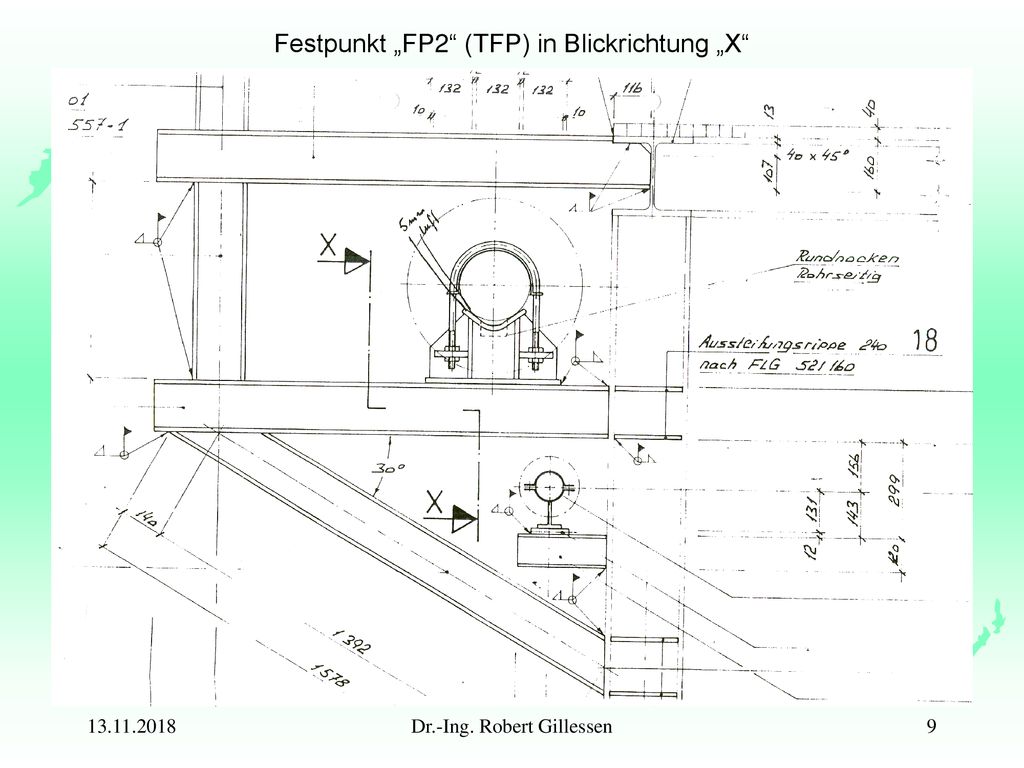

8 Festpunkt „FP2“ (TFP) in Blickrichtung „X“
Dr.-Ing. Robert Gillessen

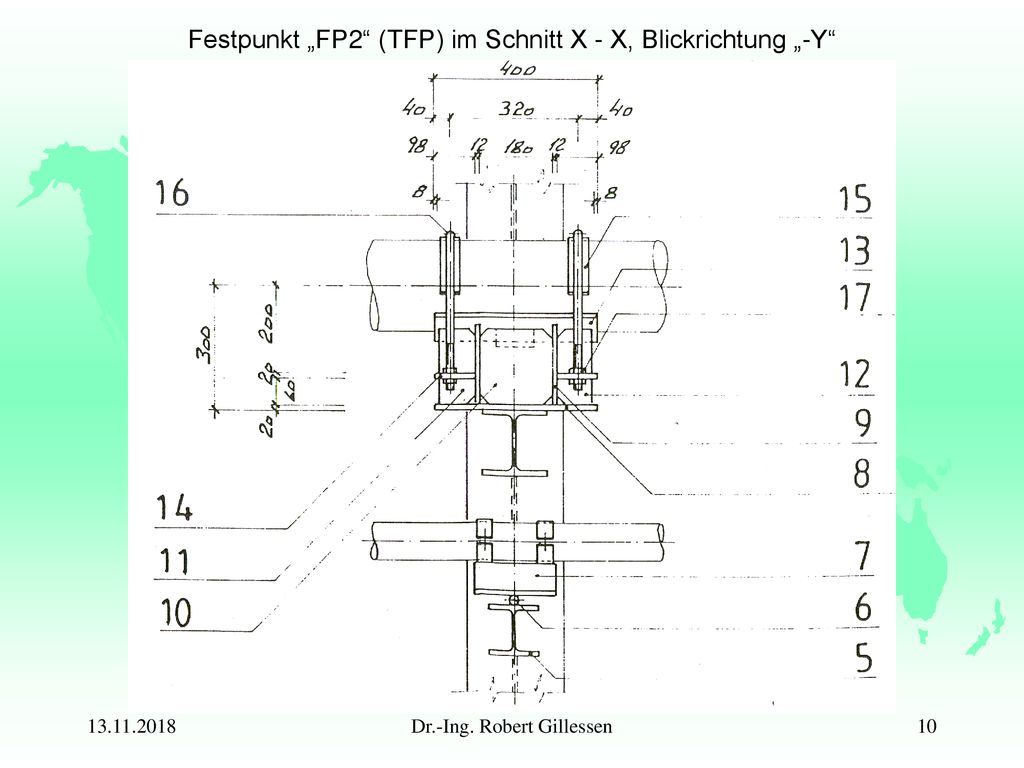

9 Festpunkt „FP2“ (TFP) im Schnitt X - X, Blickrichtung „-Y“
Dr.-Ing. Robert Gillessen

10 Beurteilung und Bewertung der Folgen
Lastannahmen und Randbedingungen. Statische Analyse des Systems für Ergänzungen. Überprüfung auf ausreichende Elastizität. Bedingt eine dynamische Analyse des Systems. Dr.-Ing. Robert Gillessen

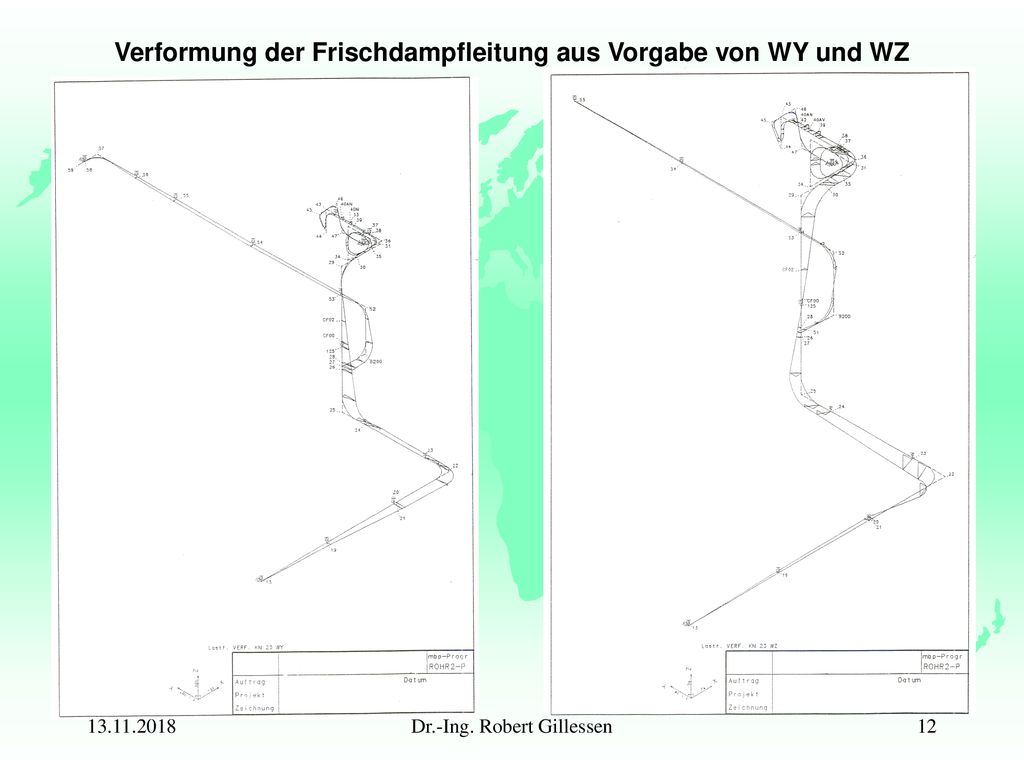

11 Verformung der Frischdampfleitung aus Vorgabe von WY und WZ
Dr.-Ing. Robert Gillessen

12 Beurteilung und Bewertung der Folgen
Lastannahmen und Randbedingungen. Statische Analyse des Systems für Ergänzungen. Überprüfung auf ausreichende Elastizität. Bedingt eine dynamische Analyse des Systems. Abgeleitete Belastungen und Spannungen. Vergleich und Bewertung der Ergebnisse. Dr.-Ing. Robert Gillessen

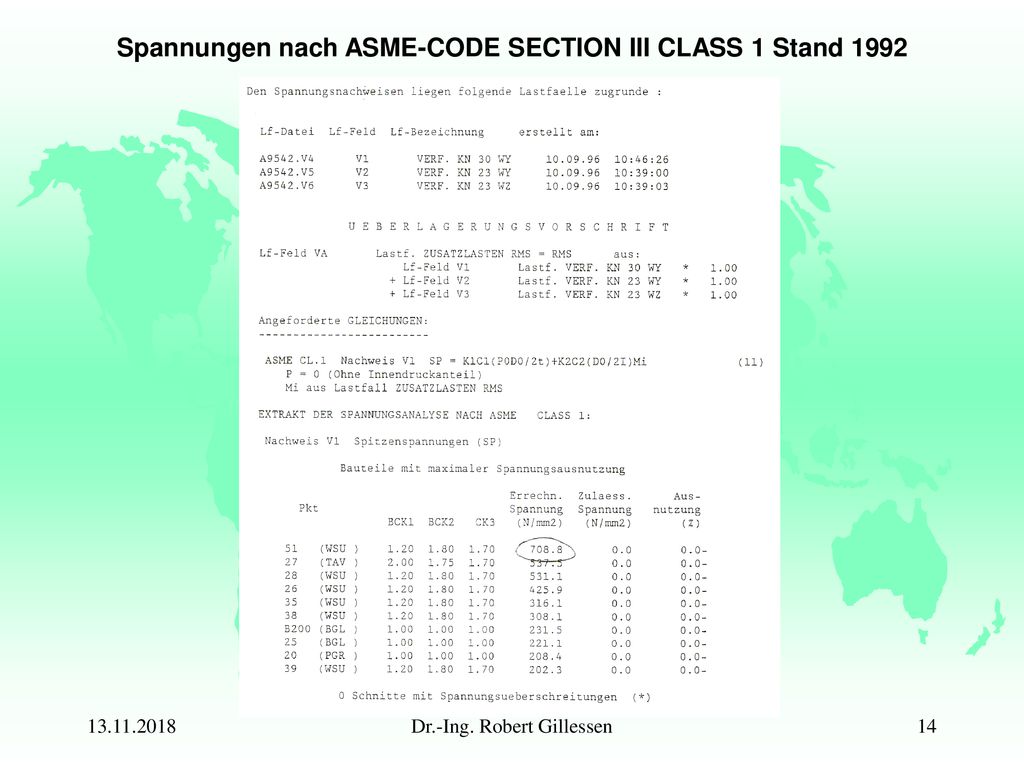

13 Spannungen nach ASME-CODE SECTION III CLASS 1 Stand 1992
Dr.-Ing. Robert Gillessen

14 Bewertung der Schwingbeanspruchungen nach AD-S2
Dr.-Ing. Robert Gillessen

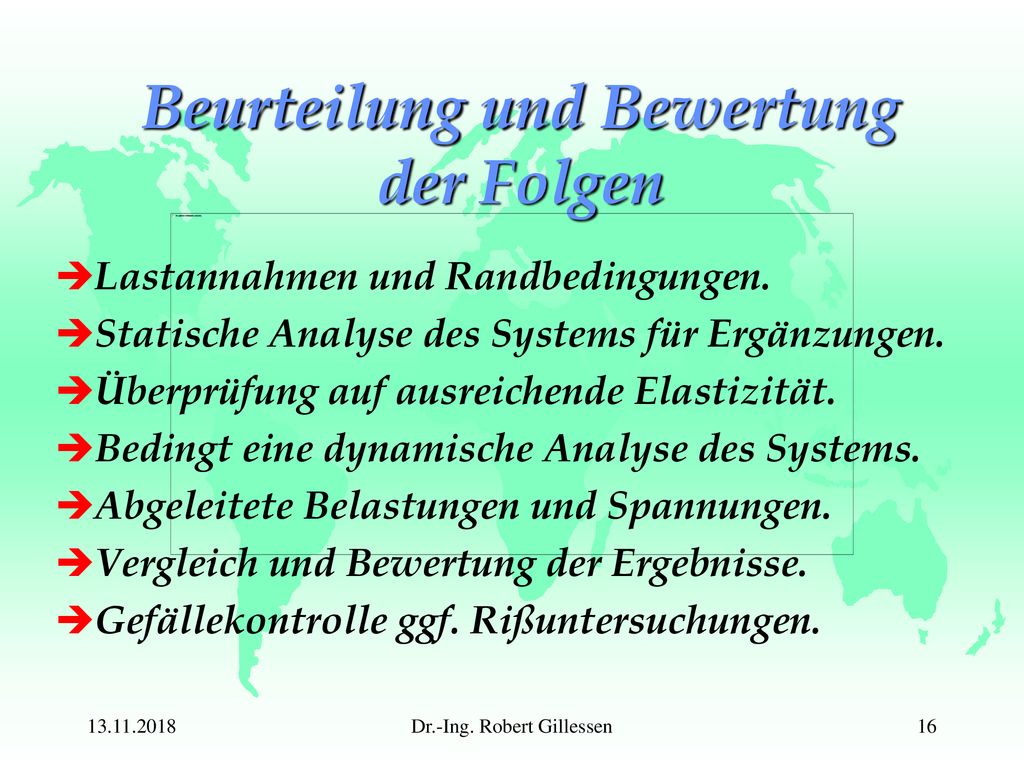

15 Beurteilung und Bewertung der Folgen
Lastannahmen und Randbedingungen. Statische Analyse des Systems für Ergänzungen. Überprüfung auf ausreichende Elastizität. Bedingt eine dynamische Analyse des Systems. Abgeleitete Belastungen und Spannungen. Vergleich und Bewertung der Ergebnisse. Gefällekontrolle ggf. Rißuntersuchungen. Dr.-Ing. Robert Gillessen

16 Dr.-Ing. Robert Gillessen

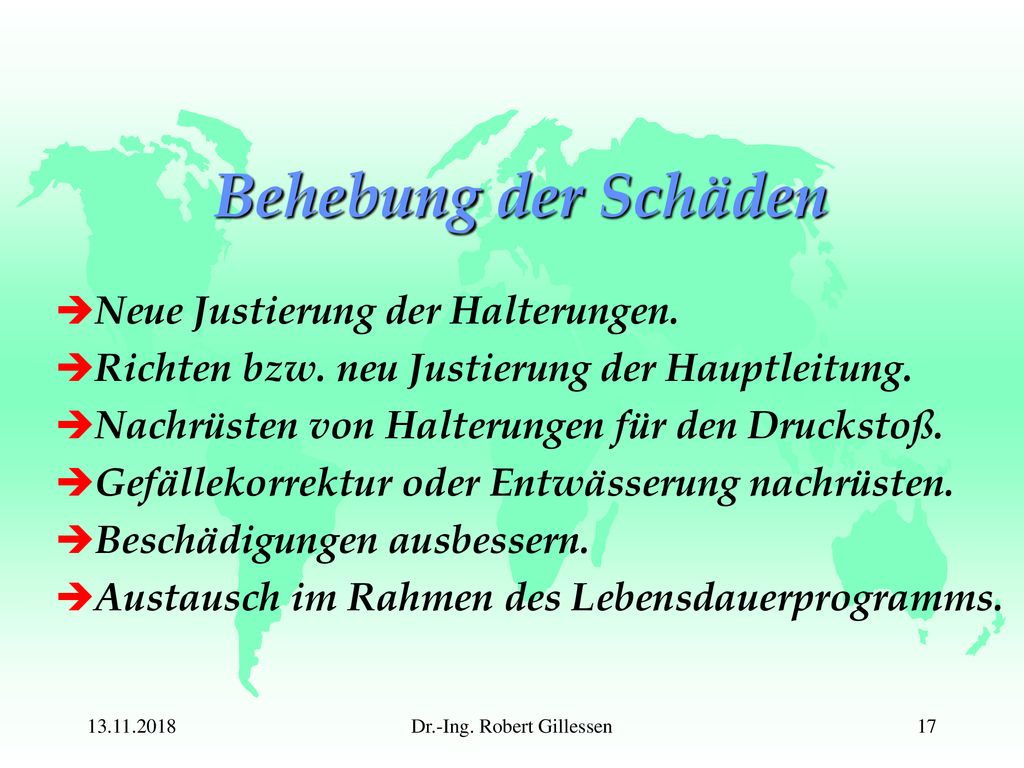

Behebung der Schäden Neue Justierung der Halterungen. Richten bzw. neu Justierung der Hauptleitung. Nachrüsten von Halterungen für den Druckstoß. Gefällekorrektur oder Entwässerung nachrüsten. Beschädigungen ausbessern. Austausch im Rahmen des Lebensdauerprogramms. Dr.-Ing. Robert Gillessen

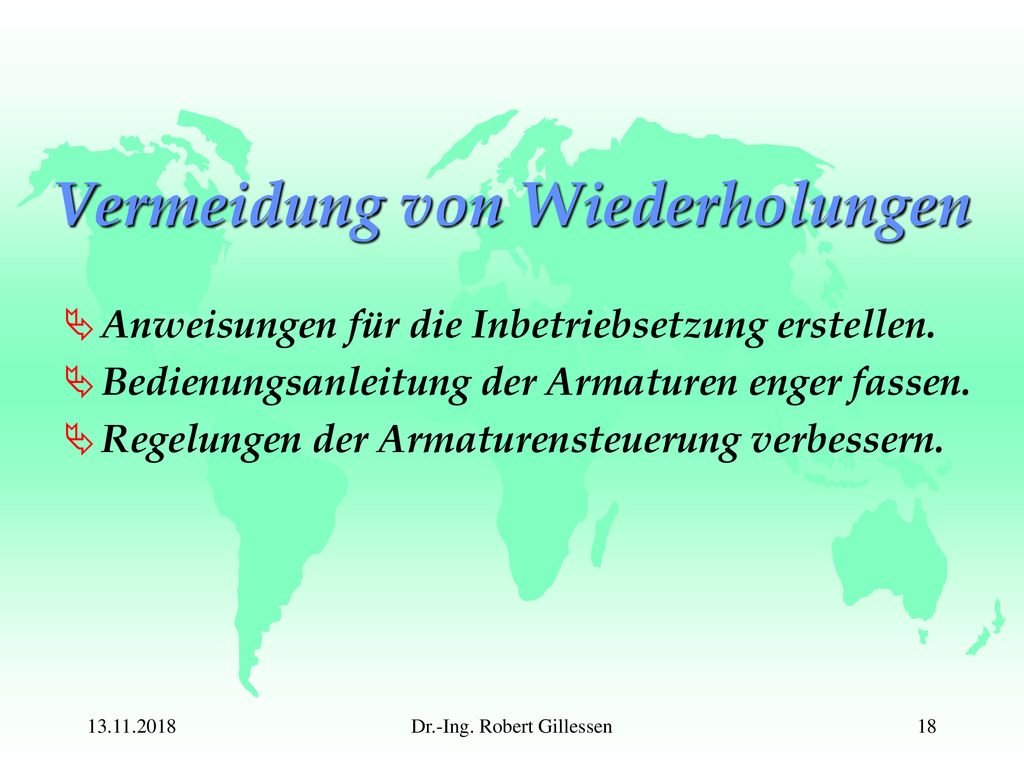

17 Vermeidung von Wiederholungen
Anweisungen für die Inbetriebsetzung erstellen. Bedienungsanleitung der Armaturen enger fassen. Regelungen der Armaturensteuerung verbessern. Dr.-Ing. Robert Gillessen

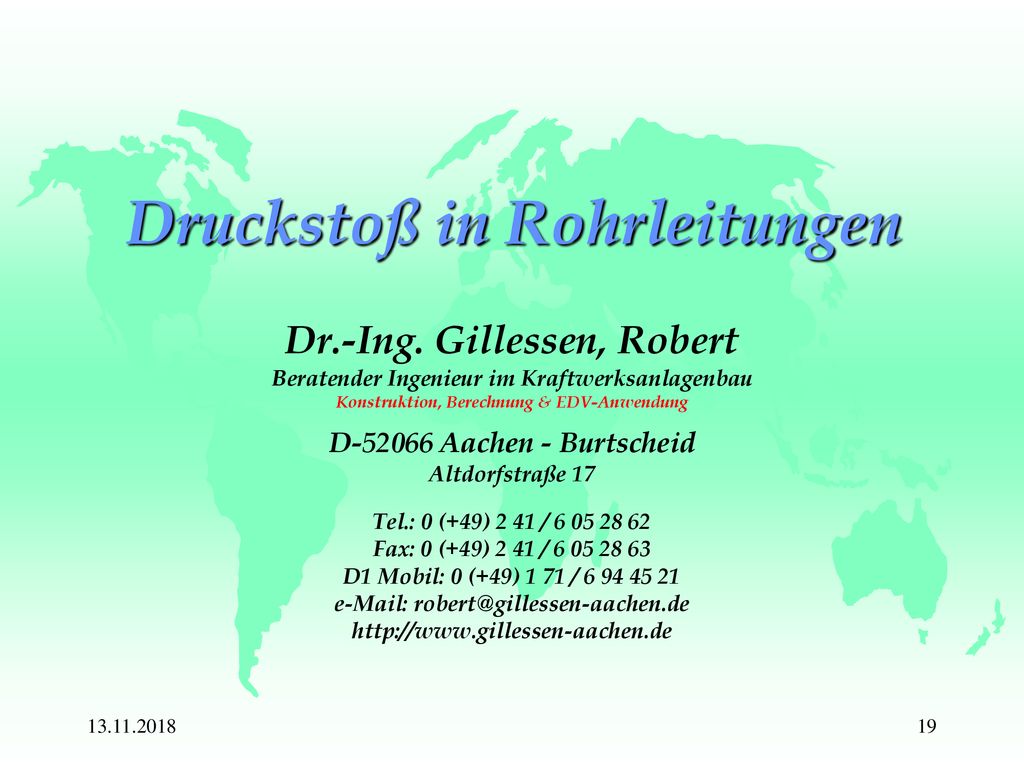

18 Druckstoß in Rohrleitungen
Dr.-Ing. Gillessen, Robert Beratender Ingenieur im Kraftwerksanlagenbau Konstruktion, Berechnung & EDV-Anwendung D Aachen - Burtscheid Altdorfstraße 17 Tel.: 0 (+49) 2 41 / Fax: 0 (+49) 2 41 / D1 Mobil: 0 (+49) 1 71 /

19 Wir zügeln auch diese Energie:
Dr.-Ing. Robert Gillessen
