1 Vorrichtung zur präventiven Behandlung von Mammakarzinomen Ein Vortrag im Rahmen der Vorlesung CAD 2 Prof. Dr.-Ing. habil. A. E. Theuer

2 Mammakarzinom Gruppe 3 und 4
Erläuterung Begriff Erläuterung des Begriffes „Mammakarzinom“ Mamma: Brustdrüse Karzinom: bösartige Neubildung = Krebs Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode Fazit und Ausblick

3 Mammakarzinom Gruppe 3 und 4

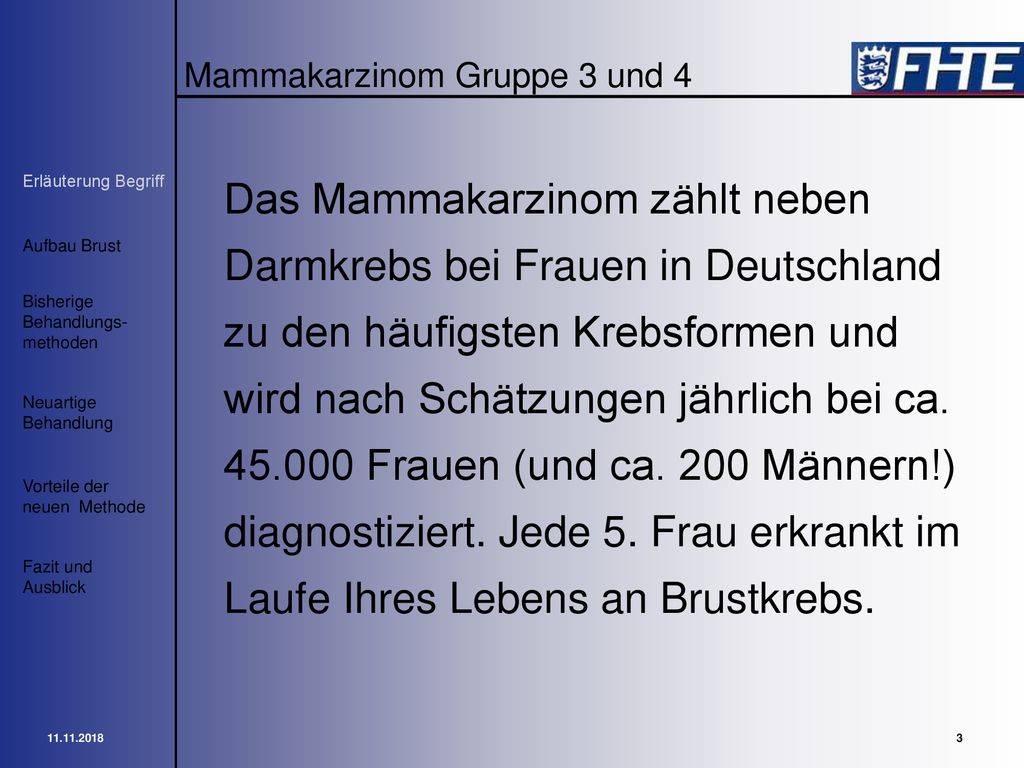

Das Mammakarzinom zählt neben Darmkrebs bei Frauen in Deutschland zu den häufigsten Krebsformen und wird nach Schätzungen jährlich bei ca Frauen (und ca. 200 Männern!) diagnostiziert. Jede 5. Frau erkrankt im Laufe Ihres Lebens an Brustkrebs. Erläuterung Begriff Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode Fazit und Ausblick

4 Mammakarzinom Gruppe 3 und 4
Aufbau weibliche Brust Lymphknoten Lymphgefäß Brustwarzenhof Brustwarze Lappen Läppchen Fettgewebe Gang Erläuterung Begriff Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode Fazit und Ausblick

5 Mammakarzinom Gruppe 3 und 4

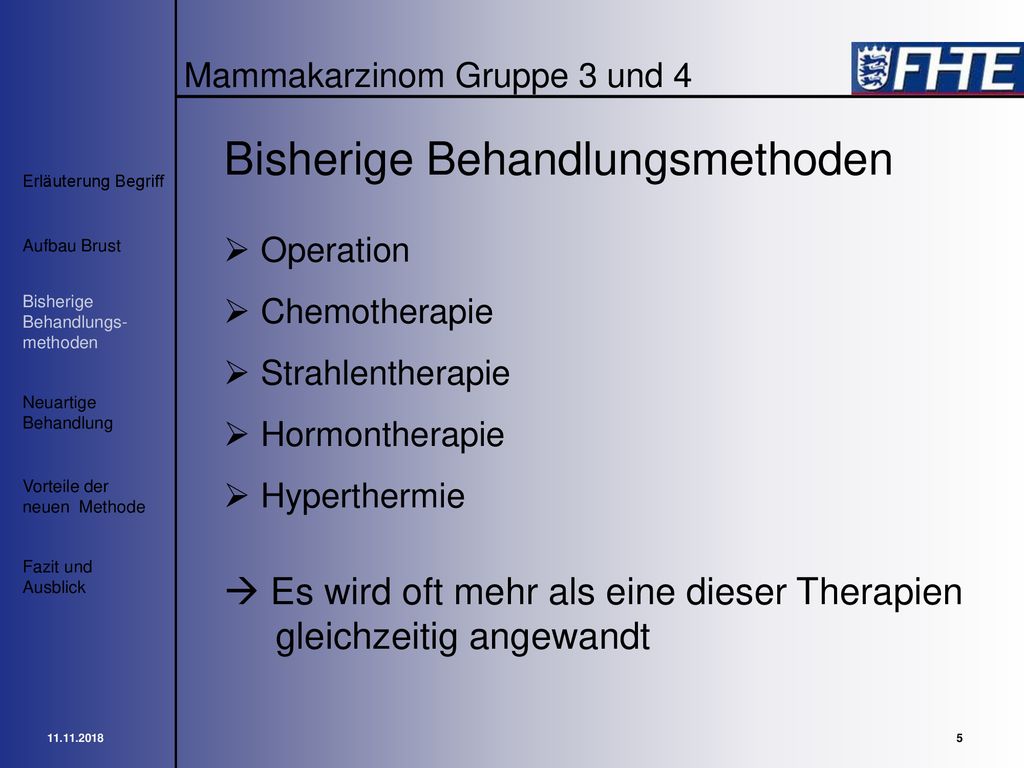

Bisherige Behandlungsmethoden Operation Chemotherapie Strahlentherapie Hormontherapie Hyperthermie  Es wird oft mehr als eine dieser Therapien gleichzeitig angewandt Erläuterung Begriff Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode Fazit und Ausblick

6 Mammakarzinom Gruppe 3 und 4
Neuartiger Behandlungsversuch Brustgewebe wird Schwingungen ausgesetzt. Die Behandlung zerstört lediglich kranke Zellen. Erläuterung Begriff Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode Fazit und Ausblick

7 Mammakarzinom Gruppe 3 und 4
Pflichtenheft starres Gehäuse (nicht schwingungsdämpfend) biokompatible Werkstoffe Schonung anderer Organe Integrierte Schwingköpfe (enthalten austauschbare Bestandteile wie Gegengewichte, Piezoringe,...) Schwingungsfrequenz ~ 40 kHz Auf 40°C erhitztes Wasser innerhalb der Glocke  Temperatursensor Externe Wasserpumpe zur Erzeugung von Unterdruck im Glockeninneren Erläuterung Begriff Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode Fazit und Ausblick

8 Mammakarzinom Gruppe 3 und 4

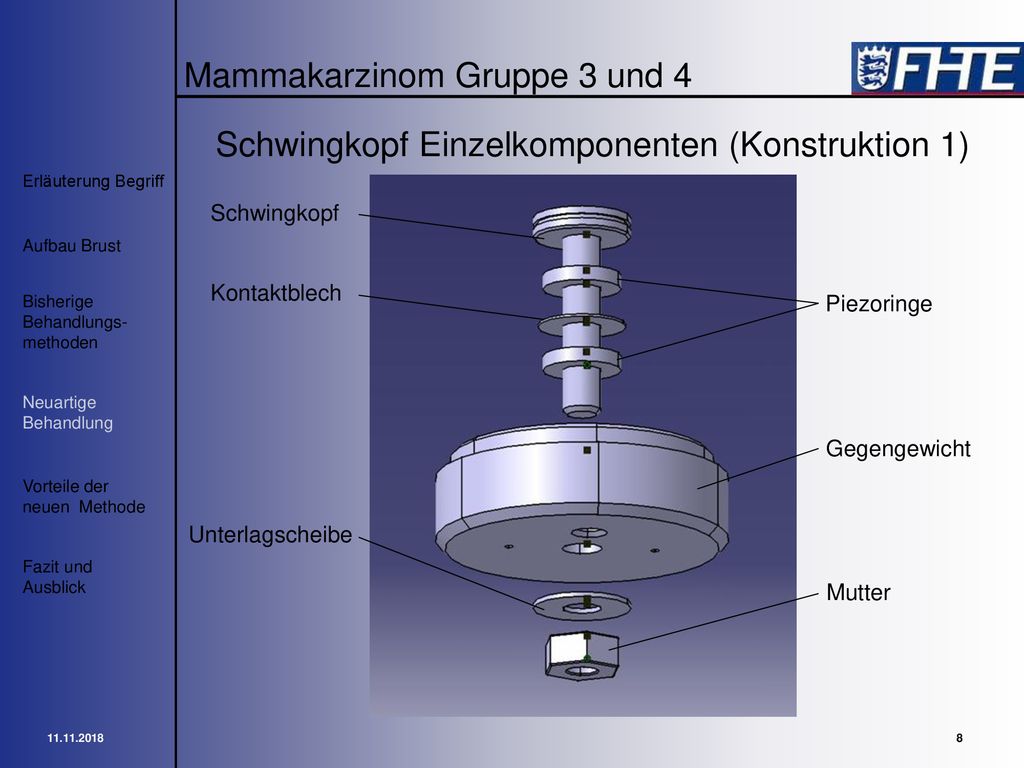

Schwingkopf Einzelkomponenten (Konstruktion 1) Erläuterung Begriff Schwingkopf Aufbau Brust Kontaktblech Bisherige Behandlungs-methoden Piezoringe Neuartige Behandlung Gegengewicht Vorteile der neuen Methode Unterlagscheibe Fazit und Ausblick Mutter

9 Mammakarzinom Gruppe 3 und 4
Schwingkopf Gesamt / Ansicht 1 (Konstruktion 1) Erläuterung Begriff Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode Fazit und Ausblick

10 Mammakarzinom Gruppe 3 und 4

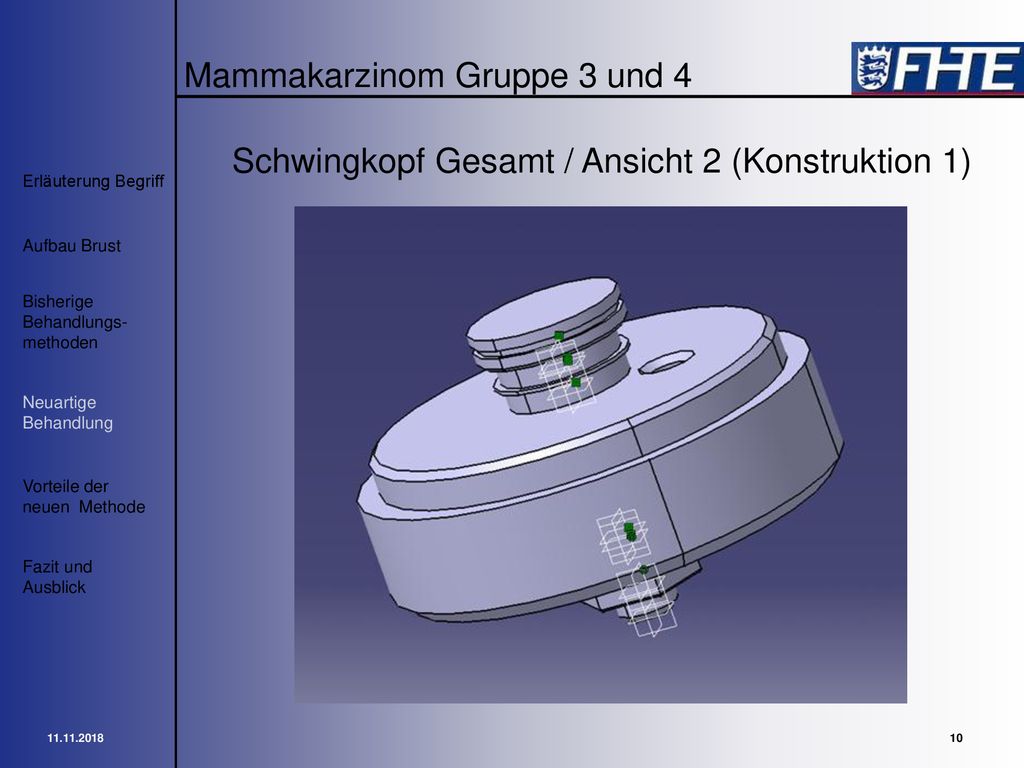

Schwingkopf Gesamt / Ansicht 2 (Konstruktion 1) Erläuterung Begriff Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode Fazit und Ausblick

11 Mammakarzinom Gruppe 3 und 4
Glocke mit Schwingköpfen / Einzelkomponenten (Konstruktion 1) Erläuterung Begriff Aufbau Brust Bisherige Behandlungs-methoden Schwingkopf rechts Neuartige Behandlung Schwingkopf links Vorteile der neuen Methode Glocke Fazit und Ausblick

12 Mammakarzinom Gruppe 3 und 4
Glocke mit Schwingköpfen Gesamt (Konstruktion 1) Erläuterung Begriff Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode Fazit und Ausblick

13 Mammakarzinom Gruppe 3 und 4
Schwingkopf Gesamt / Ansicht 1 (Konstruktion 2) Erläuterung Begriff Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode Fazit und Ausblick

14 Mammakarzinom Gruppe 3 und 4
Glocke mit Schwingköpfen Gesamt (Konstruktion 2) Erläuterung Begriff Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode Fazit und Ausblick

15 Mammakarzinom Gruppe 3 und 4
Spezifische Eigenschaften der Konstruktionen Verschiedene Schwingköpfe einsetzbar (unterschiedliche Erregerfrequenzen) Gegengewichte flexibel Modularer Aufbau (leichte Reinigung) Massiver Aufbau (Vermeidung von Schwingungsverlusten) Seitliche Anordnung der Schwingkopfsysteme zur Schonung benachbarter Organe Erläuterung Begriff Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode Fazit und Ausblick

16 Mammakarzinom Gruppe 3 und 4
Vorteile der neuen Methode Gesunde Zellen überleben ohne Schaden (bei tumorspezifischen Resonanzfrequenzen) Kein Einsatz von Medikamenten Können neben den klassischen Methoden eingesetzt werden Besonderer Einsatz bei Tumorerkrankungen, die schlecht auf Chemo- und Strahlentherapie ansprechen Die Nebenwirkungen der klassischen Methoden entfallen Erläuterung Begriff Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode Fazit und Ausblick

17 Mammakarzinom Gruppe 3 und 4
Fazit und Ausblick Noch keine Langzeitstudien vorhanden Lasertest wird noch durchgeführt Vorbeugend einsetzbar Anpassung an individuelle Brustgrößen Weniger Erkrankungen durch präventive Behandlung Kostengünstige Behandlung (kann jeder Arzt durchführen) Kostengünstige Anschaffung Erläuterung Begriff Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode Fazit und Ausblick

18 Mammakarzinom Gruppe 3 und 4
Innovativer Ausblick Erläuterung Begriff Elektromagnet Vorderer und Hinterer Anschlag Federelement Schwingkopf Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode - Noch keine Erkenntnisse über tatsächliches Verhalten Fazit und Ausblick

19 Mammakarzinom Gruppe 3 und 4

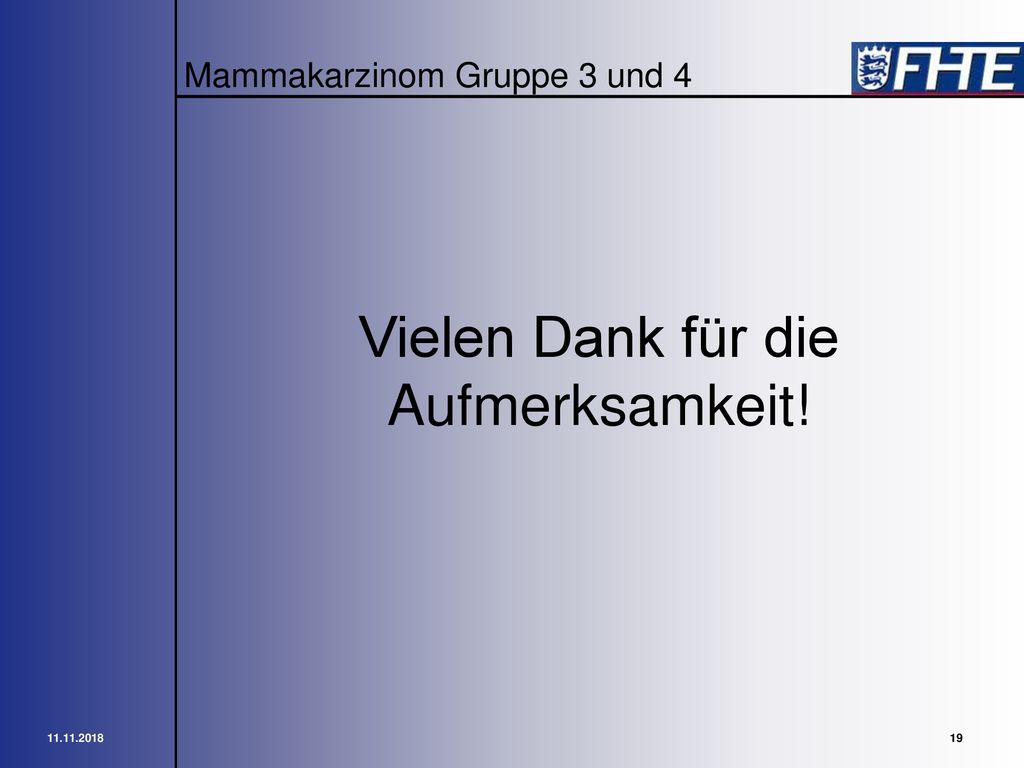

Vielen Dank für die Aufmerksamkeit!

20 Mammakarzinom Gruppe 3 und 4
Unterschiede der Konstruktionen Bei der Konstruktion 1 wird das Gegengewicht in die Glocke eingeschraubt Bei der Konstruktion 2 wird der Schwingkopf festgeschraubt Erläuterung Begriff Aufbau Brust Bisherige Behandlungs-methoden Neuartige Behandlung Vorteile der neuen Methode Fazit und Ausblick
