adunas – Inspizientensysteme – Oberflächengestaltung

Präsentation zum Thema: "adunas – Inspizientensysteme – Oberflächengestaltung"—  Präsentation transkript:

1 adunas – Inspizientensysteme – Oberflächengestaltung
professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

2 adunas – Inspizientensysteme – Oberflächengestaltung

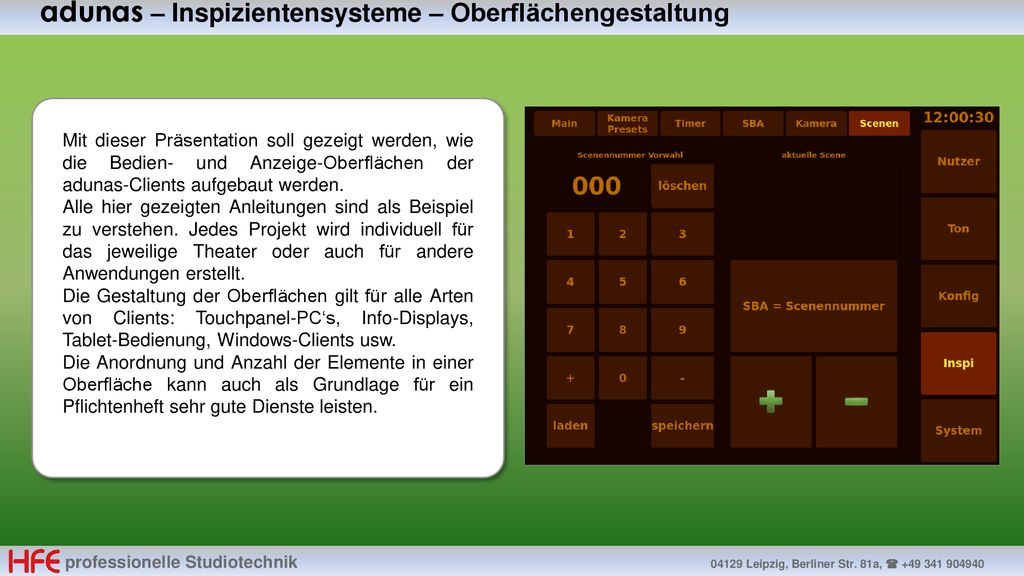

Mit dieser Präsentation soll gezeigt werden, wie die Bedien- und Anzeige-Oberflächen der adunas-Clients aufgebaut werden. Alle hier gezeigten Anleitungen sind als Beispiel zu verstehen. Jedes Projekt wird individuell für das jeweilige Theater oder auch für andere Anwendungen erstellt. Die Gestaltung der Oberflächen gilt für alle Arten von Clients: Touchpanel-PC‘s, Info-Displays, Tablet-Bedienung, Windows-Clients usw. Die Anordnung und Anzahl der Elemente in einer Oberfläche kann auch als Grundlage für ein Pflichtenheft sehr gute Dienste leisten. professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

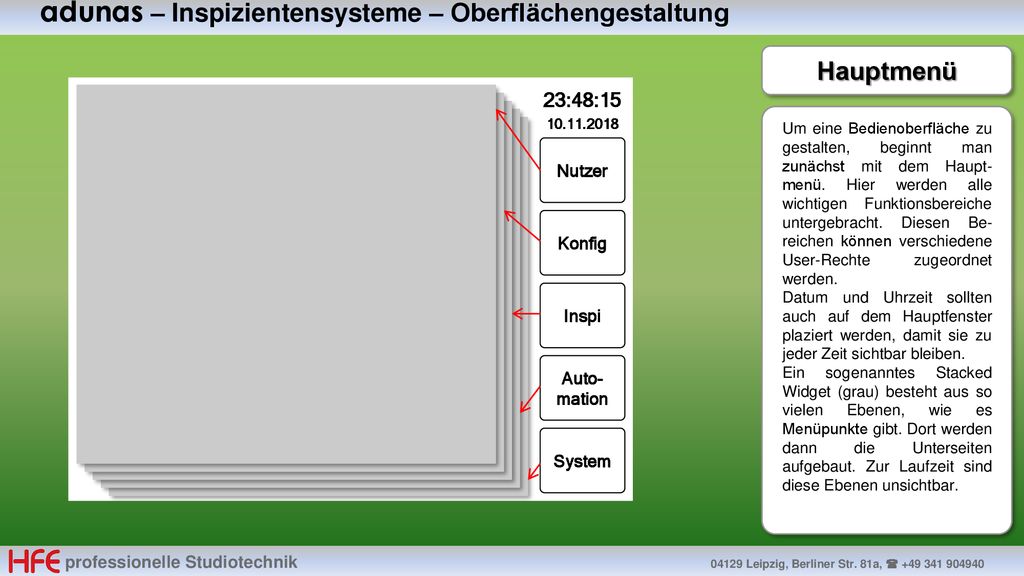

3 adunas – Inspizientensysteme – Oberflächengestaltung
Hauptmenü 23:48:15 Um eine Bedienoberfläche zu gestalten, beginnt man zunächst mit dem Haupt-menü. Hier werden alle wichtigen Funktionsbereiche untergebracht. Diesen Be-reichen können verschiedene User-Rechte zugeordnet werden. Datum und Uhrzeit sollten auch auf dem Hauptfenster plaziert werden, damit sie zu jeder Zeit sichtbar bleiben. Ein sogenanntes Stacked Widget (grau) besteht aus so vielen Ebenen, wie es Menüpunkte gibt. Dort werden dann die Unterseiten aufgebaut. Zur Laufzeit sind diese Ebenen unsichtbar. Nutzer Konfig Inspi Auto- mation System professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

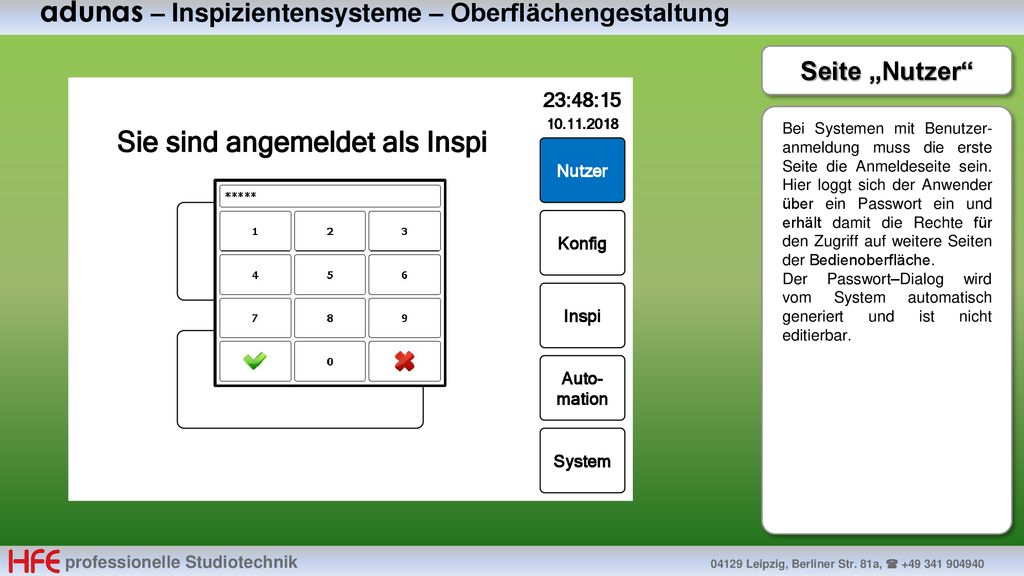

4 Sie sind nicht angemeldet Sie sind angemeldet als Inspi
adunas – Inspizientensysteme – Oberflächengestaltung Seite „Nutzer“ 23:48:15 Bei Systemen mit Benutzer-anmeldung muss die erste Seite die Anmeldeseite sein. Hier loggt sich der Anwender über ein Passwort ein und erhält damit die Rechte für den Zugriff auf weitere Seiten der Bedienoberfläche. Der Passwort–Dialog wird vom System automatisch generiert und ist nicht editierbar. Sie sind nicht angemeldet Sie sind angemeldet als Inspi Nutzer Anmelden Konfig Inspi Abmelden Auto- mation System professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

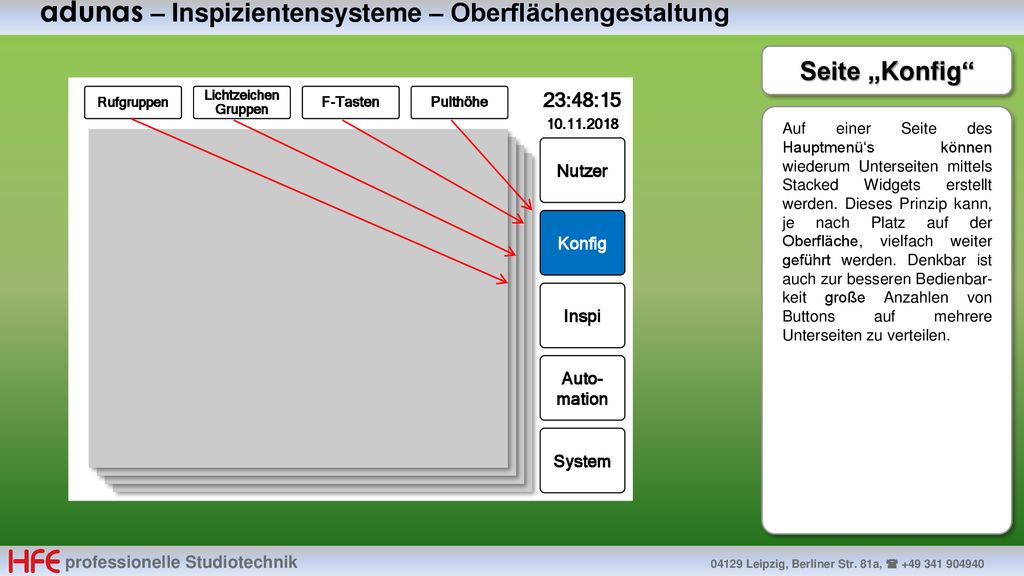

5 adunas – Inspizientensysteme – Oberflächengestaltung
Seite „Konfig“ Rufgruppen Lichtzeichen Gruppen F-Tasten Pulthöhe 23:48:15 Auf einer Seite des Hauptmenü‘s können wiederum Unterseiten mittels Stacked Widgets erstellt werden. Dieses Prinzip kann, je nach Platz auf der Oberfläche, vielfach weiter geführt werden. Denkbar ist auch zur besseren Bedienbar-keit große Anzahlen von Buttons auf mehrere Unterseiten zu verteilen. Nutzer Konfig Inspi Auto- mation System professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

6 adunas – Inspizientensysteme – Oberflächengestaltung

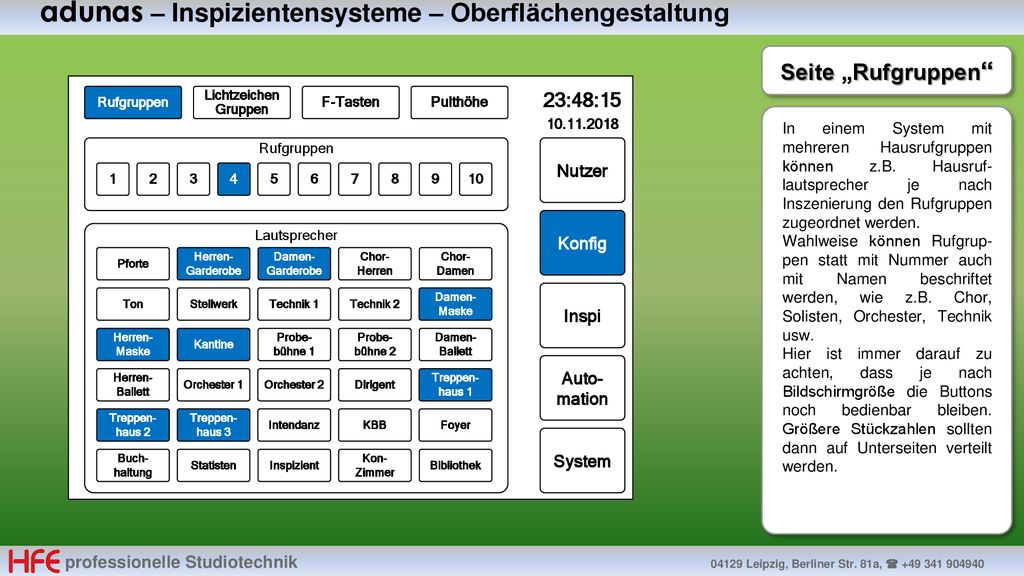

Seite „Rufgruppen“ Rufgruppen Lichtzeichen Gruppen F-Tasten Pulthöhe 23:48:15 In einem System mit mehreren Hausrufgruppen können z.B. Hausruf-lautsprecher je nach Inszenierung den Rufgruppen zugeordnet werden. Wahlweise können Rufgrup-pen statt mit Nummer auch mit Namen beschriftet werden, wie z.B. Chor, Solisten, Orchester, Technik usw. Hier ist immer darauf zu achten, dass je nach Bildschirmgröße die Buttons noch bedienbar bleiben. Größere Stückzahlen sollten dann auf Unterseiten verteilt werden. Rufgruppen Nutzer 1 2 3 4 5 6 7 8 9 10 Konfig Lautsprecher Pforte Herren- Garderobe Damen-Garderobe Chor- Herren Chor- Damen Ton Stellwerk Technik 1 Technik 2 Damen-Maske Inspi Herren-Maske Kantine Probe- bühne 1 Probe- bühne 2 Damen-Ballett Auto- mation Herren- Ballett Orchester 1 Orchester 2 Dirigent Treppen- haus 1 Treppen- haus 2 Treppen- haus 3 Intendanz KBB Foyer System Buch- haltung Statisten Inspizient Kon- Zimmer Bibliothek professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

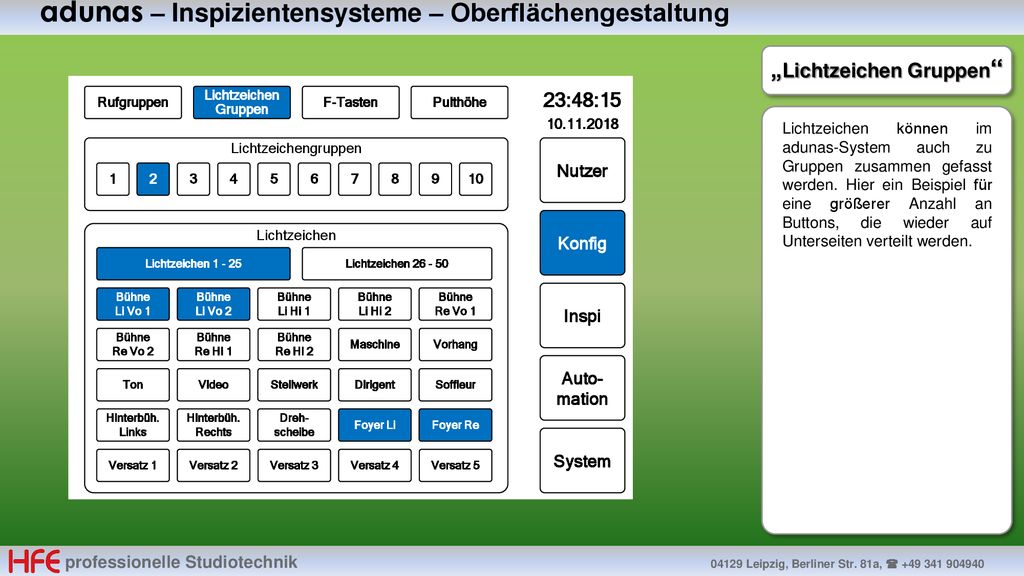

7 „Lichtzeichen Gruppen“
adunas – Inspizientensysteme – Oberflächengestaltung „Lichtzeichen Gruppen“ Rufgruppen Lichtzeichen Gruppen F-Tasten Pulthöhe 23:48:15 Lichtzeichen können im adunas-System auch zu Gruppen zusammen gefasst werden. Hier ein Beispiel für eine größerer Anzahl an Buttons, die wieder auf Unterseiten verteilt werden. Lichtzeichengruppen Nutzer 1 2 3 4 5 6 7 8 9 10 Konfig Lichtzeichen Lichtzeichen Lichtzeichen Bühne Li Vo 1 Bühne Li Vo 2 Bühne Li Hi 1 Bühne Li Hi 2 Bühne Re Vo 1 Inspi Bühne Re Vo 2 Bühne Re Hi 1 Bühne Re Hi 2 Maschine Vorhang Auto- mation Ton Video Stellwerk Dirigent Soffleur Hinterbüh. Links Hinterbüh. Rechts Dreh- scheibe Foyer Li Foyer Re System Versatz 1 Versatz 2 Versatz 3 Versatz 4 Versatz 5 professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

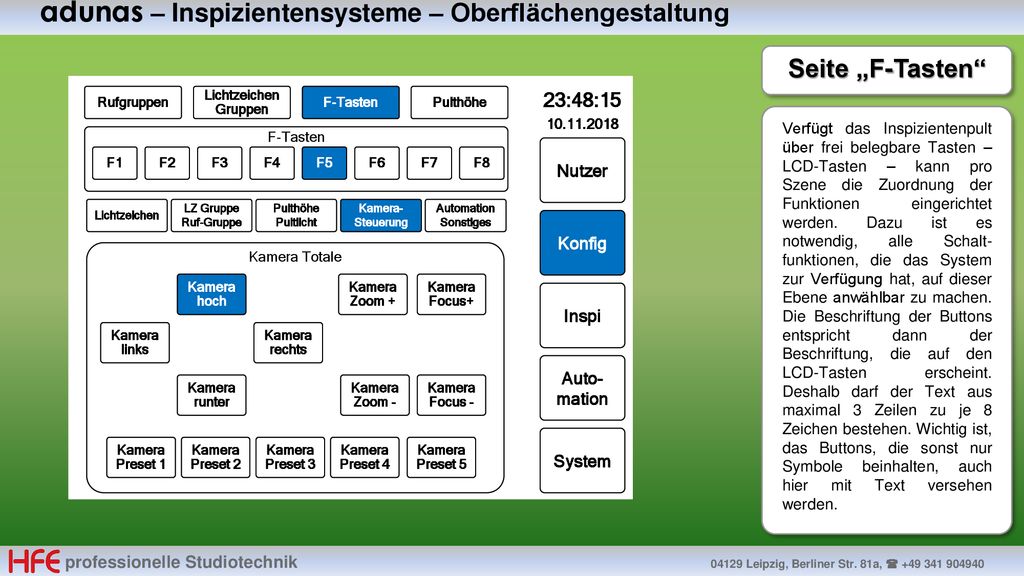

8 adunas – Inspizientensysteme – Oberflächengestaltung

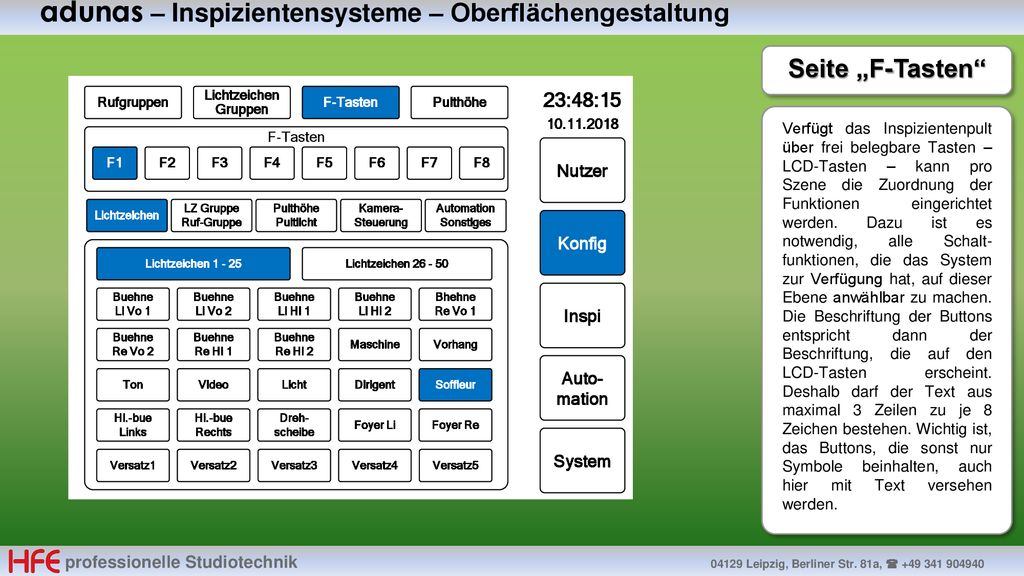

Seite „F-Tasten“ Rufgruppen Lichtzeichen Gruppen F-Tasten Pulthöhe 23:48:15 Verfügt das Inspizientenpult über frei belegbare Tasten – LCD-Tasten – kann pro Szene die Zuordnung der Funktionen eingerichtet werden. Dazu ist es notwendig, alle Schalt-funktionen, die das System zur Verfügung hat, auf dieser Ebene anwählbar zu machen. Die Beschriftung der Buttons entspricht dann der Beschriftung, die auf den LCD-Tasten erscheint. Deshalb darf der Text aus maximal 3 Zeilen zu je 8 Zeichen bestehen. Wichtig ist, das Buttons, die sonst nur Symbole beinhalten, auch hier mit Text versehen werden. F-Tasten Nutzer F1 F2 F3 F4 F5 F6 F7 F8 Lichtzeichen LZ Gruppe Ruf-Gruppe Pulthöhe Pultlicht Kamera- Steuerung Automation Sonstiges Konfig Lichtzeichen Lichtzeichen Buehne Li Vo 1 Buehne Li Vo 2 Buehne Li Hi 1 Buehne Li Hi 2 Bhehne Re Vo 1 Inspi Buehne Re Vo 2 Buehne Re Hi 1 Buehne Re Hi 2 Maschine Vorhang Auto- mation Ton Video Licht Dirigent Soffleur Hi.-bue Links Hi.-bue Rechts Dreh- scheibe Foyer Li Foyer Re System Versatz1 Versatz2 Versatz3 Versatz4 Versatz5 professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

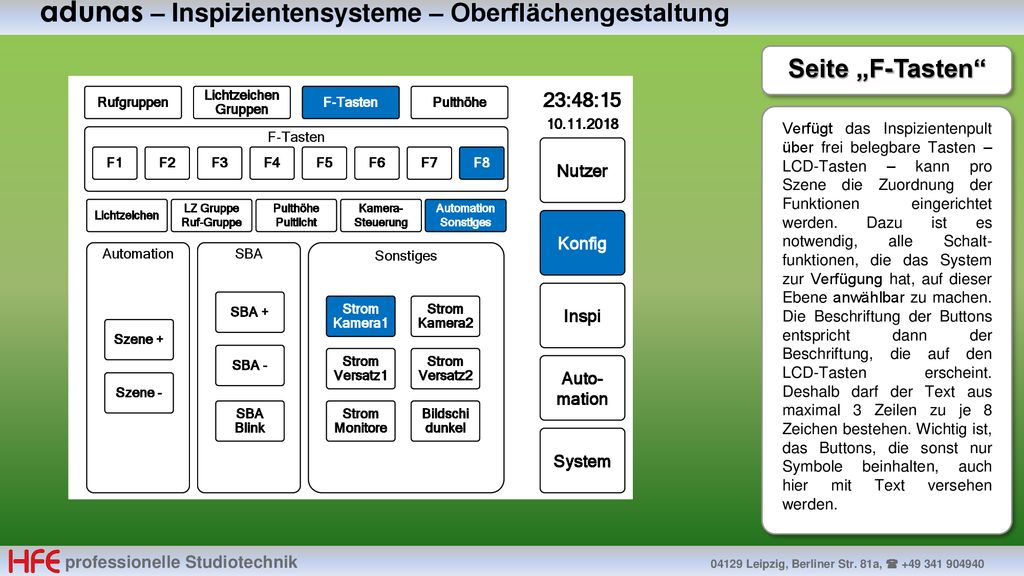

9 adunas – Inspizientensysteme – Oberflächengestaltung

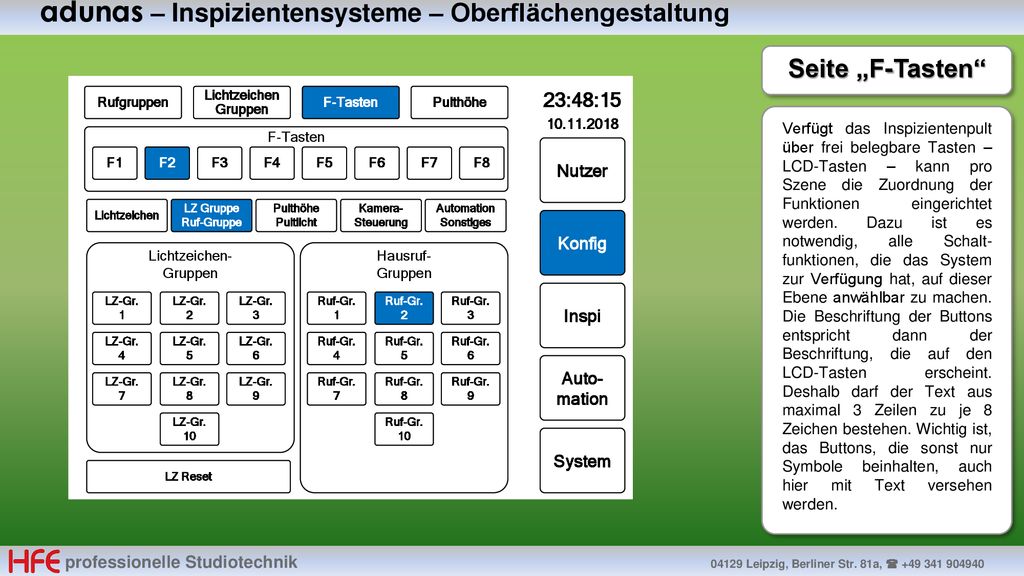

Seite „F-Tasten“ Rufgruppen Lichtzeichen Gruppen F-Tasten Pulthöhe 23:48:15 Verfügt das Inspizientenpult über frei belegbare Tasten – LCD-Tasten – kann pro Szene die Zuordnung der Funktionen eingerichtet werden. Dazu ist es notwendig, alle Schalt-funktionen, die das System zur Verfügung hat, auf dieser Ebene anwählbar zu machen. Die Beschriftung der Buttons entspricht dann der Beschriftung, die auf den LCD-Tasten erscheint. Deshalb darf der Text aus maximal 3 Zeilen zu je 8 Zeichen bestehen. Wichtig ist, das Buttons, die sonst nur Symbole beinhalten, auch hier mit Text versehen werden. F-Tasten Nutzer F1 F2 F3 F4 F5 F6 F7 F8 Lichtzeichen LZ Gruppe Ruf-Gruppe Pulthöhe Pultlicht Kamera- Steuerung Automation Sonstiges Konfig Lichtzeichen- Gruppen Hausruf- Gruppen Inspi LZ-Gr. 1 LZ-Gr. 2 LZ-Gr. 3 Ruf-Gr. 1 Ruf-Gr. 2 Ruf-Gr. 3 LZ-Gr. 4 LZ-Gr. 5 LZ-Gr. 6 Ruf-Gr. 4 Ruf-Gr. 5 Ruf-Gr. 6 Auto- mation LZ-Gr. 7 LZ-Gr. 8 LZ-Gr. 9 Ruf-Gr. 7 Ruf-Gr. 8 Ruf-Gr. 9 LZ-Gr. 10 Ruf-Gr. 10 System LZ Reset professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

10 adunas – Inspizientensysteme – Oberflächengestaltung

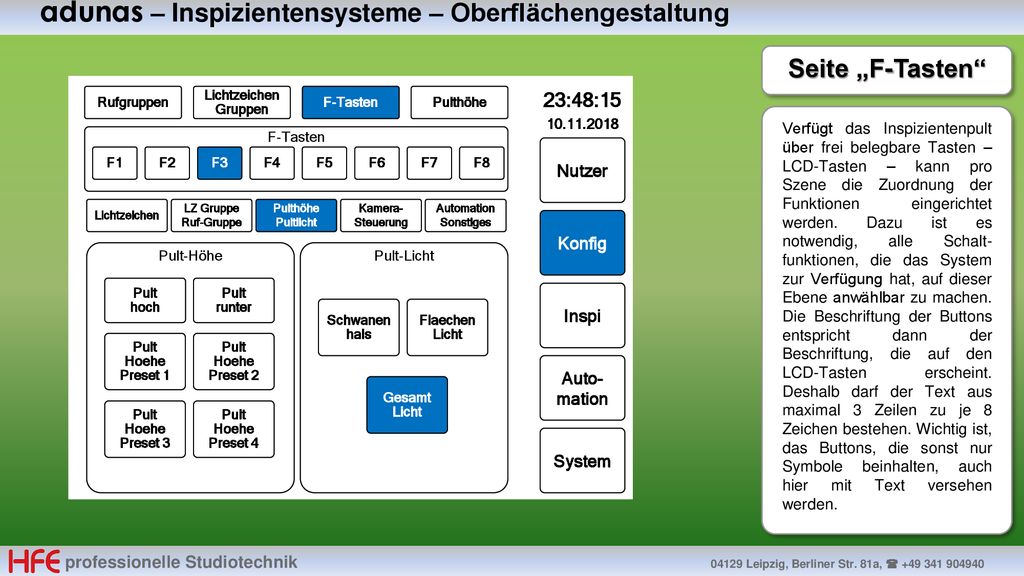

Seite „F-Tasten“ Rufgruppen Lichtzeichen Gruppen F-Tasten Pulthöhe 23:48:15 Verfügt das Inspizientenpult über frei belegbare Tasten – LCD-Tasten – kann pro Szene die Zuordnung der Funktionen eingerichtet werden. Dazu ist es notwendig, alle Schalt-funktionen, die das System zur Verfügung hat, auf dieser Ebene anwählbar zu machen. Die Beschriftung der Buttons entspricht dann der Beschriftung, die auf den LCD-Tasten erscheint. Deshalb darf der Text aus maximal 3 Zeilen zu je 8 Zeichen bestehen. Wichtig ist, das Buttons, die sonst nur Symbole beinhalten, auch hier mit Text versehen werden. F-Tasten Nutzer F1 F2 F3 F4 F5 F6 F7 F8 Lichtzeichen LZ Gruppe Ruf-Gruppe Pulthöhe Pultlicht Kamera- Steuerung Automation Sonstiges Konfig Pult-Höhe Pult-Licht Pult hoch Pult runter Inspi Schwanen hals Flaechen Licht Pult Hoehe Preset 1 Pult Hoehe Preset 2 Auto- mation Gesamt Licht Pult Hoehe Preset 3 Pult Hoehe Preset 4 System professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

11 adunas – Inspizientensysteme – Oberflächengestaltung
Seite „F-Tasten“ Rufgruppen Lichtzeichen Gruppen F-Tasten Pulthöhe 23:48:15 Verfügt das Inspizientenpult über frei belegbare Tasten – LCD-Tasten – kann pro Szene die Zuordnung der Funktionen eingerichtet werden. Dazu ist es notwendig, alle Schalt-funktionen, die das System zur Verfügung hat, auf dieser Ebene anwählbar zu machen. Die Beschriftung der Buttons entspricht dann der Beschriftung, die auf den LCD-Tasten erscheint. Deshalb darf der Text aus maximal 3 Zeilen zu je 8 Zeichen bestehen. Wichtig ist, das Buttons, die sonst nur Symbole beinhalten, auch hier mit Text versehen werden. F-Tasten Nutzer F1 F2 F3 F4 F5 F6 F7 F8 Lichtzeichen LZ Gruppe Ruf-Gruppe Pulthöhe Pultlicht Kamera- Steuerung Automation Sonstiges Konfig Kamera Totale Kamera hoch Kamera Zoom + Kamera Focus+ Inspi Kamera links Kamera rechts Auto- mation Kamera runter Kamera Zoom - Kamera Focus - System Kamera Preset 1 Kamera Preset 2 Kamera Preset 3 Kamera Preset 4 Kamera Preset 5 professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

12 adunas – Inspizientensysteme – Oberflächengestaltung
Seite „F-Tasten“ Rufgruppen Lichtzeichen Gruppen F-Tasten Pulthöhe 23:48:15 Verfügt das Inspizientenpult über frei belegbare Tasten – LCD-Tasten – kann pro Szene die Zuordnung der Funktionen eingerichtet werden. Dazu ist es notwendig, alle Schalt-funktionen, die das System zur Verfügung hat, auf dieser Ebene anwählbar zu machen. Die Beschriftung der Buttons entspricht dann der Beschriftung, die auf den LCD-Tasten erscheint. Deshalb darf der Text aus maximal 3 Zeilen zu je 8 Zeichen bestehen. Wichtig ist, das Buttons, die sonst nur Symbole beinhalten, auch hier mit Text versehen werden. F-Tasten Nutzer F1 F2 F3 F4 F5 F6 F7 F8 Lichtzeichen LZ Gruppe Ruf-Gruppe Pulthöhe Pultlicht Kamera- Steuerung Automation Sonstiges Konfig Automation SBA Sonstiges Inspi SBA + Strom Kamera1 Strom Kamera2 Szene + SBA - Strom Versatz1 Strom Versatz2 Auto- mation Szene - SBA Blink Strom Monitore Bildschi dunkel System professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

13 adunas – Inspizientensysteme – Oberflächengestaltung

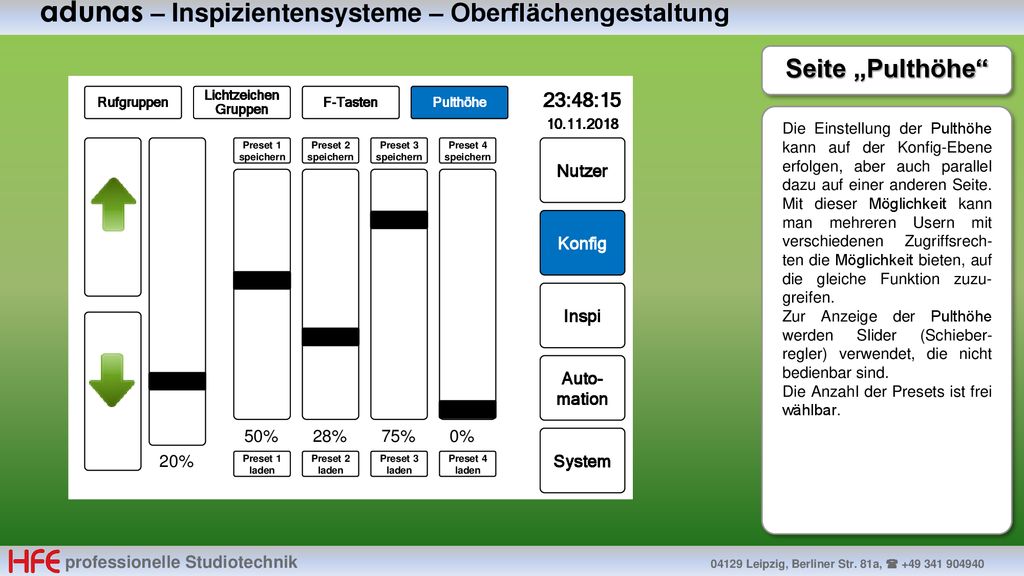

Seite „Pulthöhe“ Rufgruppen Lichtzeichen Gruppen F-Tasten Pulthöhe 23:48:15 Die Einstellung der Pulthöhe kann auf der Konfig-Ebene erfolgen, aber auch parallel dazu auf einer anderen Seite. Mit dieser Möglichkeit kann man mehreren Usern mit verschiedenen Zugriffsrech-ten die Möglichkeit bieten, auf die gleiche Funktion zuzu-greifen. Zur Anzeige der Pulthöhe werden Slider (Schieber-regler) verwendet, die nicht bedienbar sind. Die Anzahl der Presets ist frei wählbar. Preset 1 speichern Preset 2 speichern Preset 3 speichern Preset 4 speichern Nutzer Konfig Inspi Auto- mation 50% 28% 75% 0% System 20% Preset 1 laden Preset 2 laden Preset 3 laden Preset 4 laden professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

14 adunas – Inspizientensysteme – Oberflächengestaltung

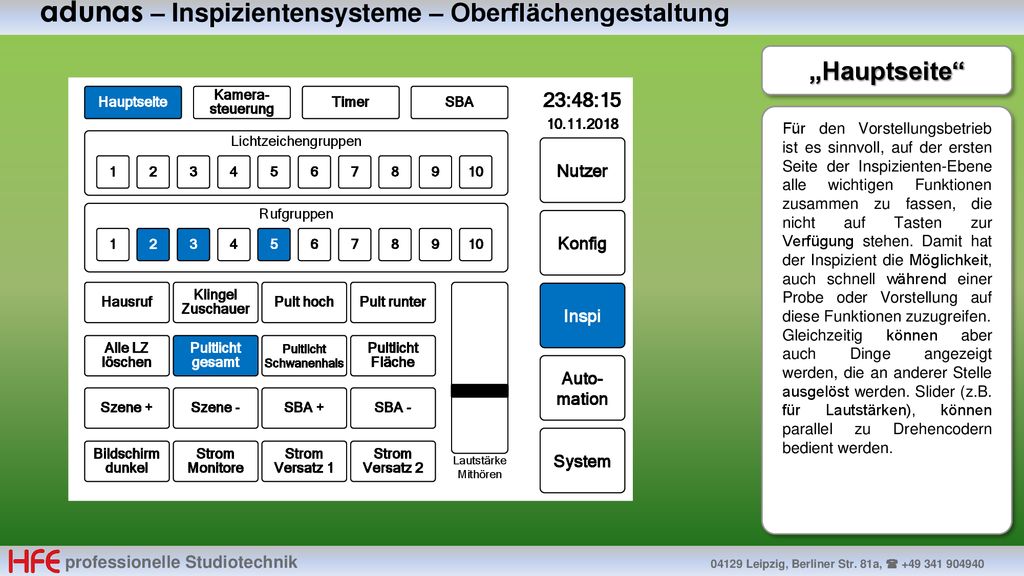

„Hauptseite“ Hauptseite Kamera-steuerung Timer SBA 23:48:15 Für den Vorstellungsbetrieb ist es sinnvoll, auf der ersten Seite der Inspizienten-Ebene alle wichtigen Funktionen zusammen zu fassen, die nicht auf Tasten zur Verfügung stehen. Damit hat der Inspizient die Möglichkeit, auch schnell während einer Probe oder Vorstellung auf diese Funktionen zuzugreifen. Gleichzeitig können aber auch Dinge angezeigt werden, die an anderer Stelle ausgelöst werden. Slider (z.B. für Lautstärken), können parallel zu Drehencodern bedient werden. Lichtzeichengruppen Nutzer 1 2 3 4 5 6 7 8 9 10 Rufgruppen Konfig 1 2 3 4 5 6 7 8 9 10 Hausruf Klingel Zuschauer Pult hoch Pult runter Inspi Alle LZ löschen Pultlicht gesamt Pultlicht Schwanenhals Pultlicht Fläche Auto- mation Szene + Szene - SBA + SBA - System Bildschirm dunkel Strom Monitore Strom Versatz 1 Strom Versatz 2 Lautstärke Mithören professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

15 adunas – Inspizientensysteme – Oberflächengestaltung

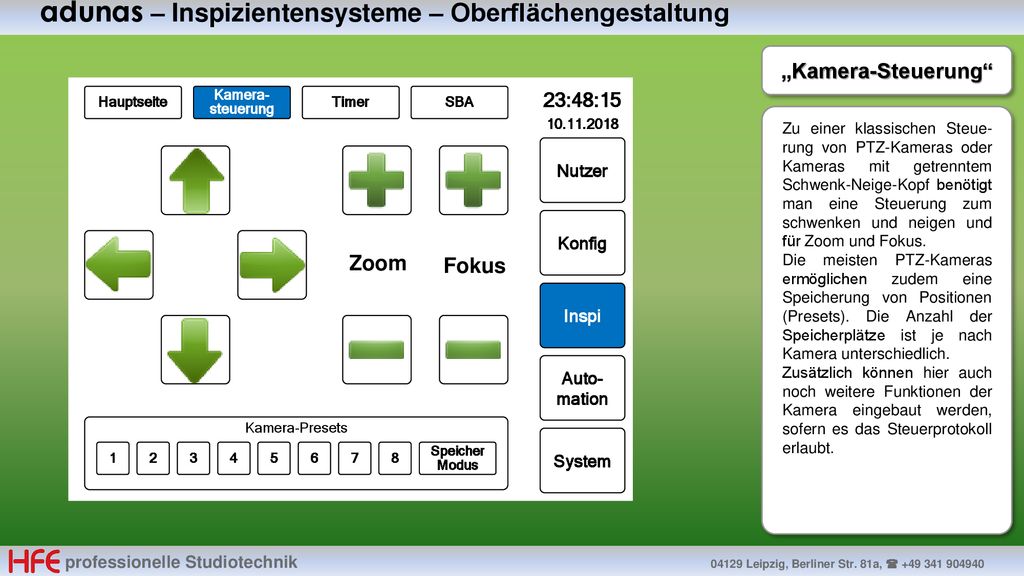

„Kamera-Steuerung“ Hauptseite Kamera-steuerung Timer SBA 23:48:15 Zu einer klassischen Steue-rung von PTZ-Kameras oder Kameras mit getrenntem Schwenk-Neige-Kopf benötigt man eine Steuerung zum schwenken und neigen und für Zoom und Fokus. Die meisten PTZ-Kameras ermöglichen zudem eine Speicherung von Positionen (Presets). Die Anzahl der Speicherplätze ist je nach Kamera unterschiedlich. Zusätzlich können hier auch noch weitere Funktionen der Kamera eingebaut werden, sofern es das Steuerprotokoll erlaubt. Nutzer Konfig Zoom Fokus Inspi Auto- mation Kamera-Presets System 1 2 3 4 5 6 7 8 Speicher Modus professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

16 03:25:23:1 adunas – Inspizientensysteme – Oberflächengestaltung

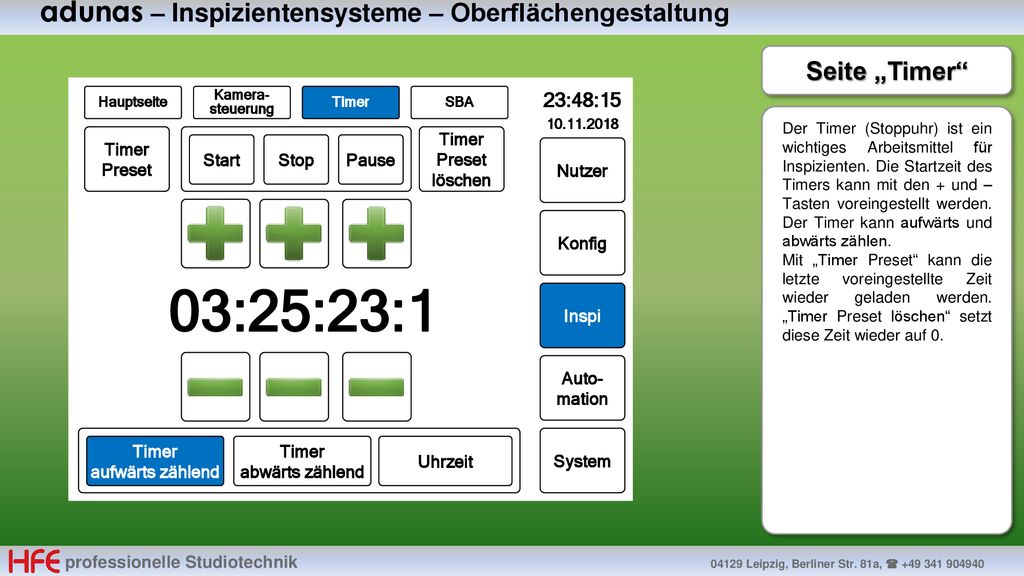

Seite „Timer“ Hauptseite Kamera-steuerung Timer SBA 23:48:15 Der Timer (Stoppuhr) ist ein wichtiges Arbeitsmittel für Inspizienten. Die Startzeit des Timers kann mit den + und – Tasten voreingestellt werden. Der Timer kann aufwärts und abwärts zählen. Mit „Timer Preset“ kann die letzte voreingestellte Zeit wieder geladen werden. „Timer Preset löschen“ setzt diese Zeit wieder auf 0. Timer Preset Timer Preset löschen Start Stop Pause Nutzer Konfig 03:25:23:1 Inspi Auto- mation System Timer aufwärts zählend Timer abwärts zählend Uhrzeit professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

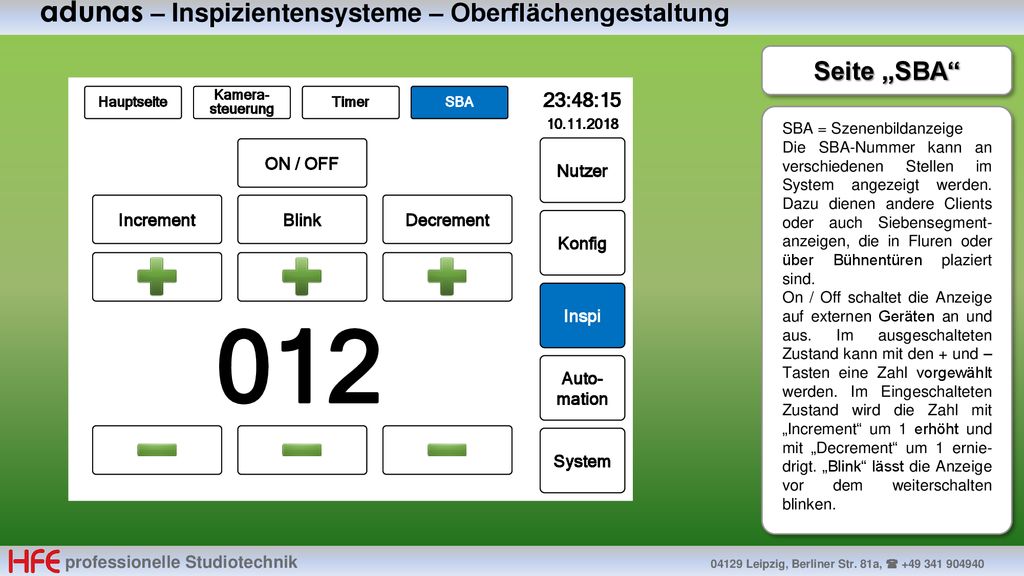

17 012 adunas – Inspizientensysteme – Oberflächengestaltung Seite „SBA“
Hauptseite Kamera-steuerung Timer SBA 23:48:15 SBA = Szenenbildanzeige Die SBA-Nummer kann an verschiedenen Stellen im System angezeigt werden. Dazu dienen andere Clients oder auch Siebensegment-anzeigen, die in Fluren oder über Bühnentüren plaziert sind. On / Off schaltet die Anzeige auf externen Geräten an und aus. Im ausgeschalteten Zustand kann mit den + und – Tasten eine Zahl vorgewählt werden. Im Eingeschalteten Zustand wird die Zahl mit „Increment“ um 1 erhöht und mit „Decrement“ um 1 ernie-drigt. „Blink“ lässt die Anzeige vor dem weiterschalten blinken. ON / OFF Nutzer Increment Blink Decrement Konfig Inspi 012 Auto- mation System professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

18 adunas – Inspizientensysteme – Oberflächengestaltung

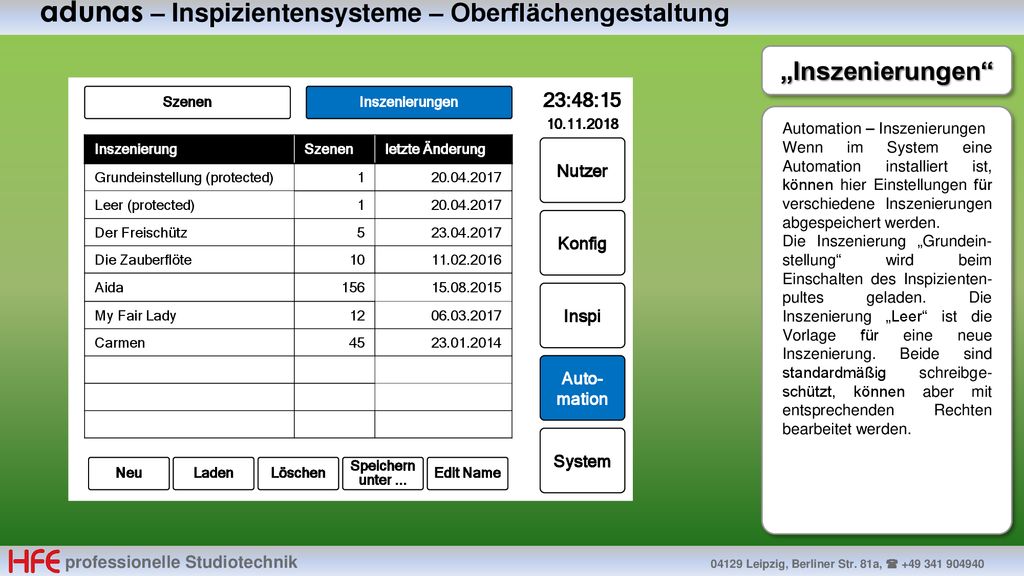

„Inszenierungen“ Szenen Inszenierungen 23:48:15 Automation – Inszenierungen Wenn im System eine Automation installiert ist, können hier Einstellungen für verschiedene Inszenierungen abgespeichert werden. Die Inszenierung „Grundein-stellung“ wird beim Einschalten des Inspizienten-pultes geladen. Die Inszenierung „Leer“ ist die Vorlage für eine neue Inszenierung. Beide sind standardmäßig schreibge-schützt, können aber mit entsprechenden Rechten bearbeitet werden. Inszenierung Szenen letzte Änderung Grundeinstellung (protected) 1 Leer (protected) Der Freischütz 5 Die Zauberflöte 10 Aida 156 My Fair Lady 12 Carmen 45 Nutzer Konfig Inspi Auto- mation System Neu Laden Löschen Speichern unter ... Edit Name professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

19 adunas – Inspizientensysteme – Oberflächengestaltung

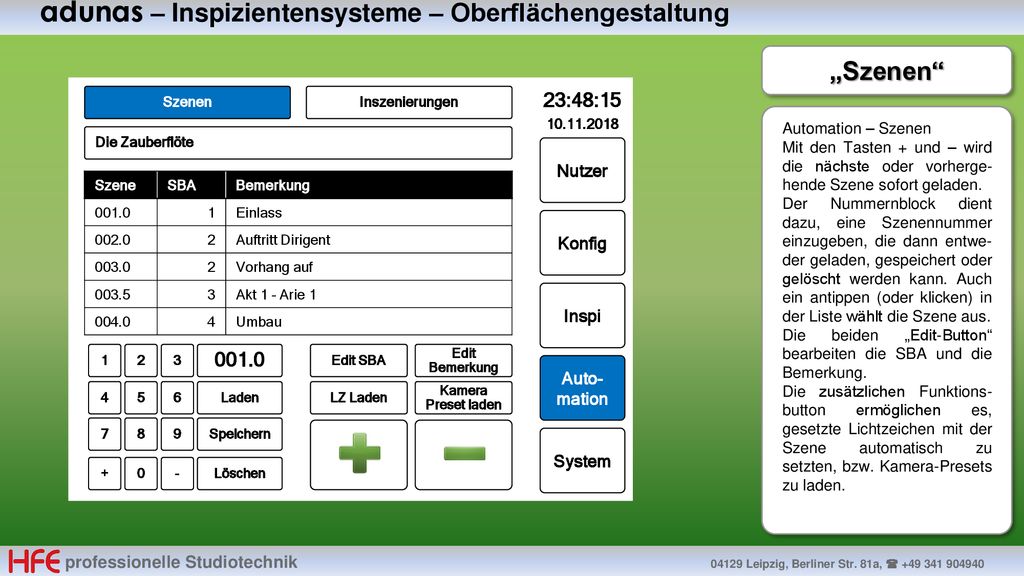

„Szenen“ Szenen Inszenierungen 23:48:15 Automation – Szenen Mit den Tasten + und – wird die nächste oder vorherge-hende Szene sofort geladen. Der Nummernblock dient dazu, eine Szenennummer einzugeben, die dann entwe-der geladen, gespeichert oder gelöscht werden kann. Auch ein antippen (oder klicken) in der Liste wählt die Szene aus. Die beiden „Edit-Button“ bearbeiten die SBA und die Bemerkung. Die zusätzlichen Funktions-button ermöglichen es, gesetzte Lichtzeichen mit der Szene automatisch zu setzten, bzw. Kamera-Presets zu laden. Die Zauberflöte Nutzer Szene SBA Bemerkung 001.0 1 Einlass 002.0 2 Auftritt Dirigent 003.0 Vorhang auf 003.5 3 Akt 1 – Arie 1 004.0 4 Umbau Konfig Inspi 1 2 3 001.0 Edit SBA Edit Bemerkung Auto- mation 4 5 6 Laden LZ Laden Kamera Preset laden 7 8 9 Speichern System + - Löschen professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

20 adunas – Inspizientensysteme – Oberflächengestaltung

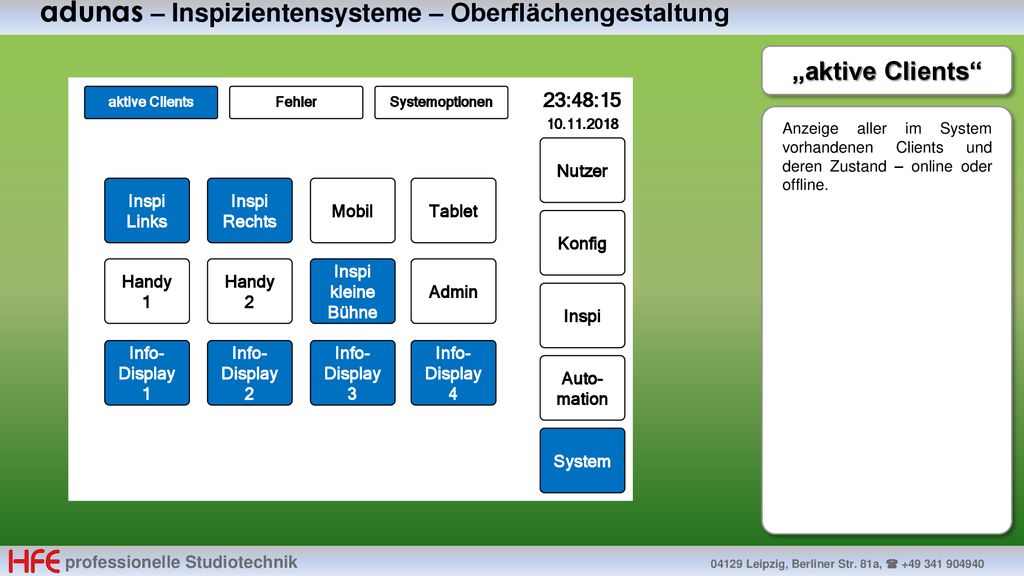

„aktive Clients“ aktive Clients Fehler Systemoptionen 23:48:15 Anzeige aller im System vorhandenen Clients und deren Zustand – online oder offline. Nutzer Inspi Links Inspi Rechts Mobil Tablet Konfig Handy 1 Handy 2 Inspi kleine Bühne Admin Inspi Info-Display 1 Info-Display 2 Info-Display 3 Info-Display 4 Auto- mation System professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

21 adunas – Inspizientensysteme – Oberflächengestaltung
„Fehler“ aktive Clients Fehler Systemoptionen 23:48:15 Fehlermeldungen aus dem System. Sobald eine Fehlermeldung aktiv ist, blinkt zusätzlich der „System“-Button, damit der Fehler bemerkt wird. Nutzer SPS Master SPS Slave I-Pult Schalt- schrank Konfig ASi-Spannung ASi-Modul-Fehler USV Fehler I-Pult kl. Büh. Inspi Info-Display 1 Info-Display 2 Info-Display 3 Info-Display 4 Auto- mation System professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

22 Standards wiederherstellen

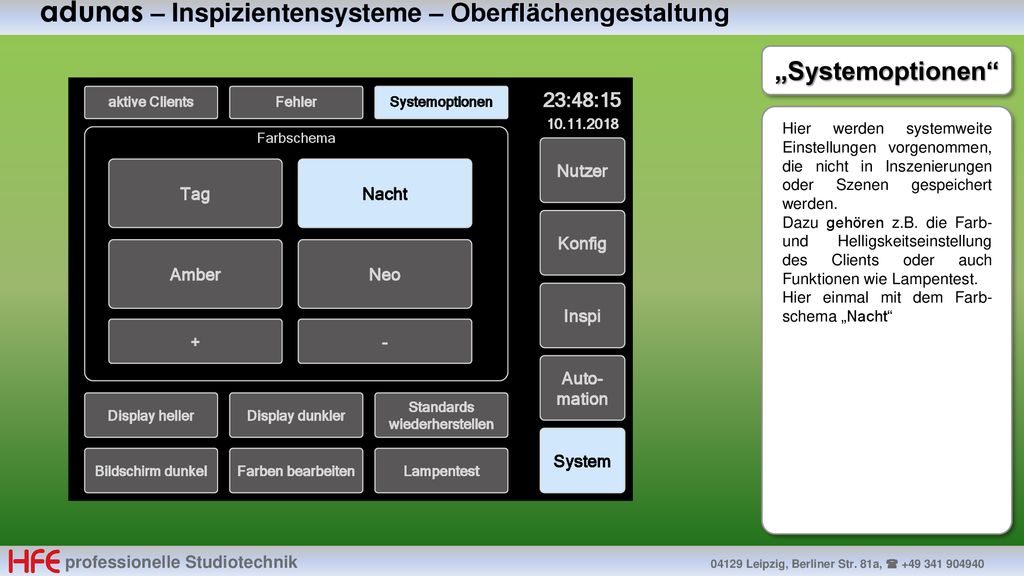

adunas – Inspizientensysteme – Oberflächengestaltung „Systemoptionen“ aktive Clients Fehler Systemoptionen 23:48:15 Hier werden systemweite Einstellungen vorgenommen, die nicht in Inszenierungen oder Szenen gespeichert werden. Dazu gehören z.B. die Farb- und Helligskeitseinstellung des Clients oder auch Funktionen wie Lampentest. Hier einmal mit dem Farb-schema „Nacht“ Farbschema Nutzer Tag Nacht Konfig Amber Neo Inspi + - Auto- mation Display heller Display dunkler Standards wiederherstellen System Bildschirm dunkel Farben bearbeiten Lampentest professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

23 023 23:48:15 Ruhe Vorstellung 10.11.2018 LZ 1 Drehscheibe LZ 2
adunas – Inspizientensysteme – Oberflächengestaltung Single Page Client Achtung – diese Tür nicht benutzen – Einsicht ! Die Zauberflöte Bei Info-Display‘s oder Anzeigen mit nur einer Ebene, wird keine Menüstruktur benötigt. Meistens besteht dort auch der Wunsch, das farbliche Design individuell anzu-passen. Hier ein Beispiel dafür. 23:48:15 Ruhe Vorstellung SBA LZ 1 Drehscheibe 023 LZ 2 Maschine Achtung – die Vorstellung beginnt 10 min. später professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

24 LZ 1 LZ 2 adunas – Inspizientensysteme – Oberflächengestaltung
Single Page Client Carmen Ein weiteres Beispiel. Alle Elemente werden über CSS-Styles gestaltet. Daher sind alle Farben und Effekte möglich, die mit CSS realisierbar sind. Links ist noch eine andere Form der Uhr zu sehen, die vorwiegend im Rundfunk-bereich Anwendung findet. Helligkeit Saallicht Szenen Inspizient Szene SBA Bemerkung 001.0 1 Einlass 002.0 2 Auftritt Dirigent 003.0 Vorhang auf 003.5 3 Akt 1 – Arie 1 004.0 4 Umbau LZ 1 LZ 2 75% Ruhe - Vorstellung Ruhe - Vorstellung professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

25 HFE professionelle Studiotechnik
adunas – Inspizientensysteme – Oberflächengestaltung Vielen Dank Hans Hermann Hönsch HFE professionelle Studiotechnik Berliner Str. 81a 04129 Leipzig 0341 –  professionelle Studiotechnik Leipzig, Berliner Str. 81a, 
