1
Innenseitige Wandabdichtungen mit zementären Schlämmen
Sachverständigentreffen am in Frankfurt
2

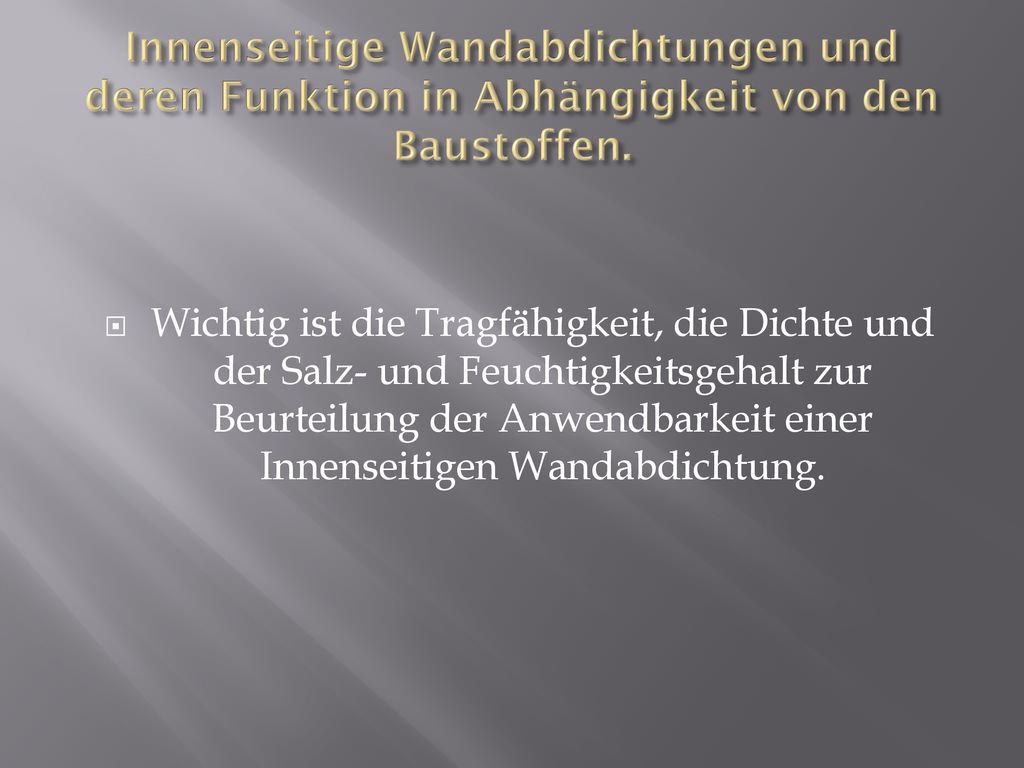

Innenseitige Wandabdichtungen und deren Funktion in Abhängigkeit von den Baustoffen.
Wichtig ist die Tragfähigkeit, die Dichte und der Salz- und Feuchtigkeitsgehalt zur Beurteilung der Anwendbarkeit einer Innenseitigen Wandabdichtung.
3

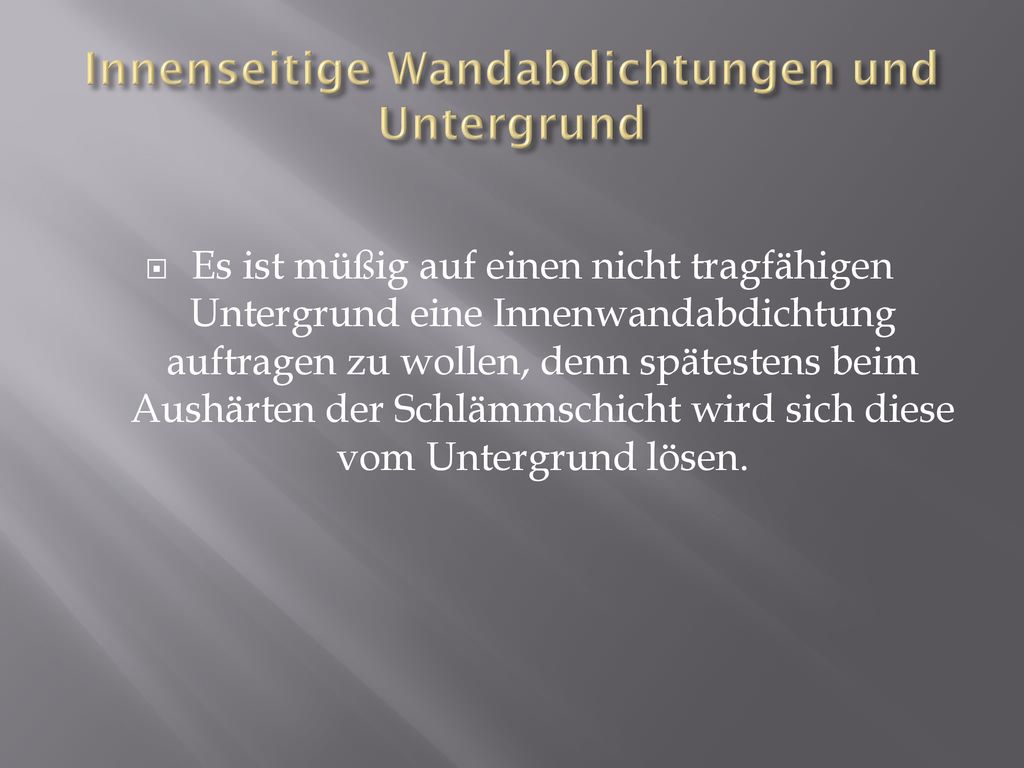

Innenseitige Wandabdichtungen und Untergrund
Es ist müßig auf einen nicht tragfähigen Untergrund eine Innenwandabdichtung auftragen zu wollen, denn spätestens beim Aushärten der Schlämmschicht wird sich diese vom Untergrund lösen.
4

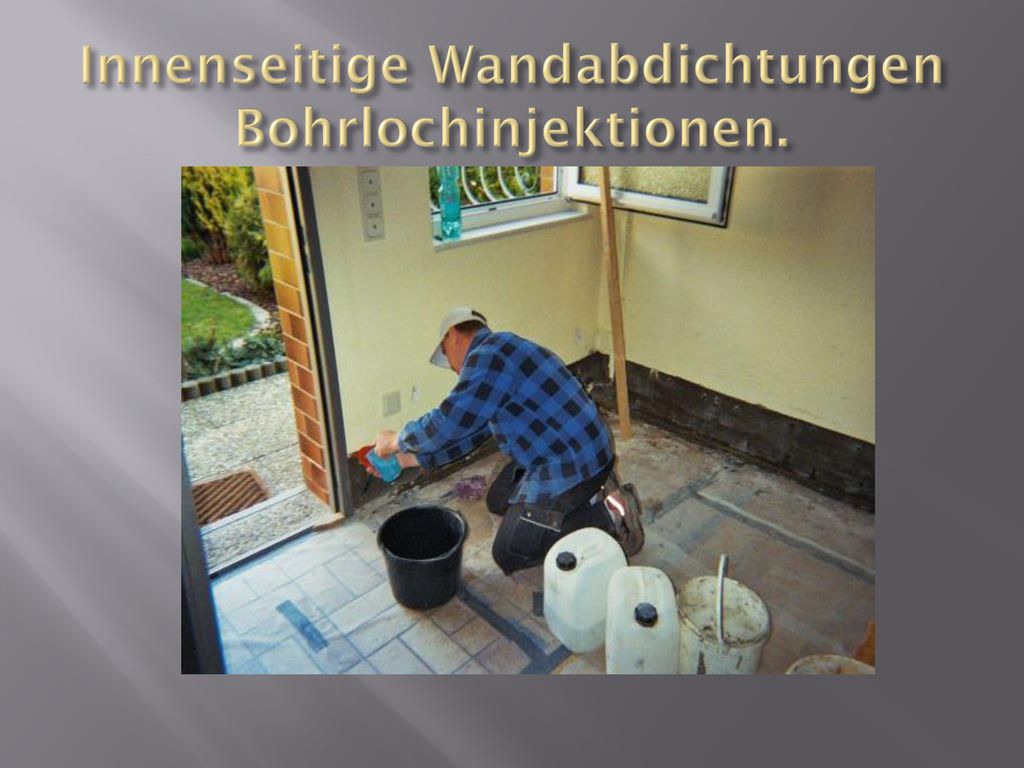

Innenseitige Wandabdichtungen Bohrlochinjektionen.
5

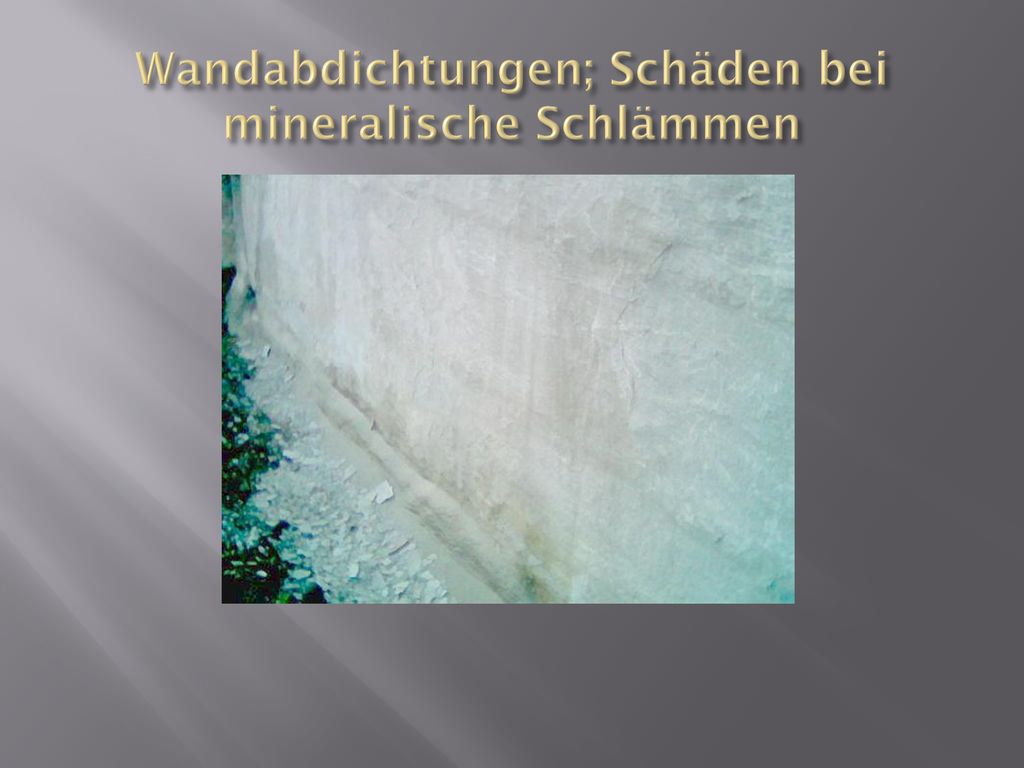

Wandabdichtungen; Schäden bei mineralische Schlämmen
6

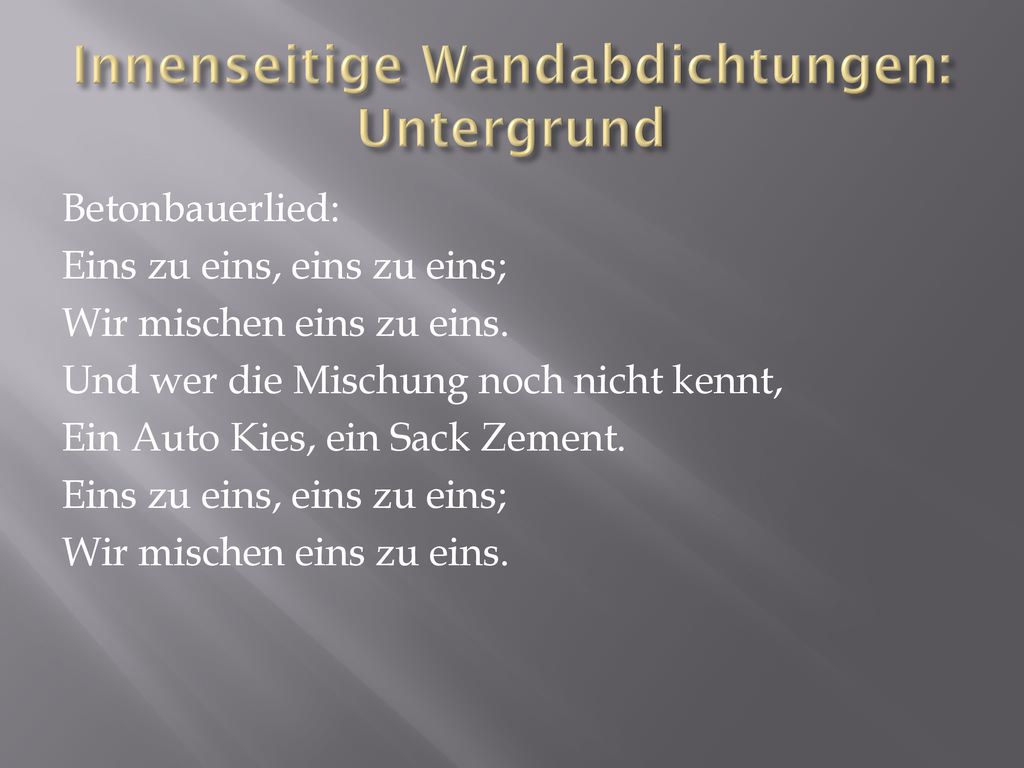

Innenseitige Wandabdichtungen: Untergrund
Betonbauerlied: Eins zu eins, eins zu eins; Wir mischen eins zu eins. Und wer die Mischung noch nicht kennt, Ein Auto Kies, ein Sack Zement.
7

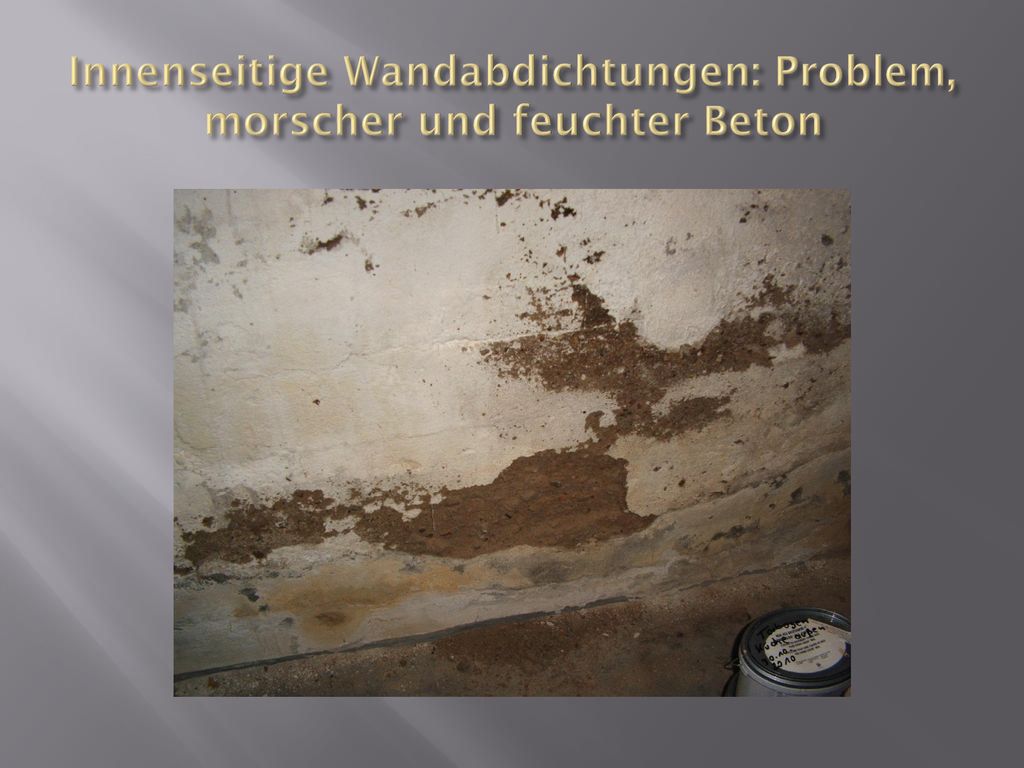

Innenseitige Wandabdichtungen: Problem, morscher und feuchter Beton
8

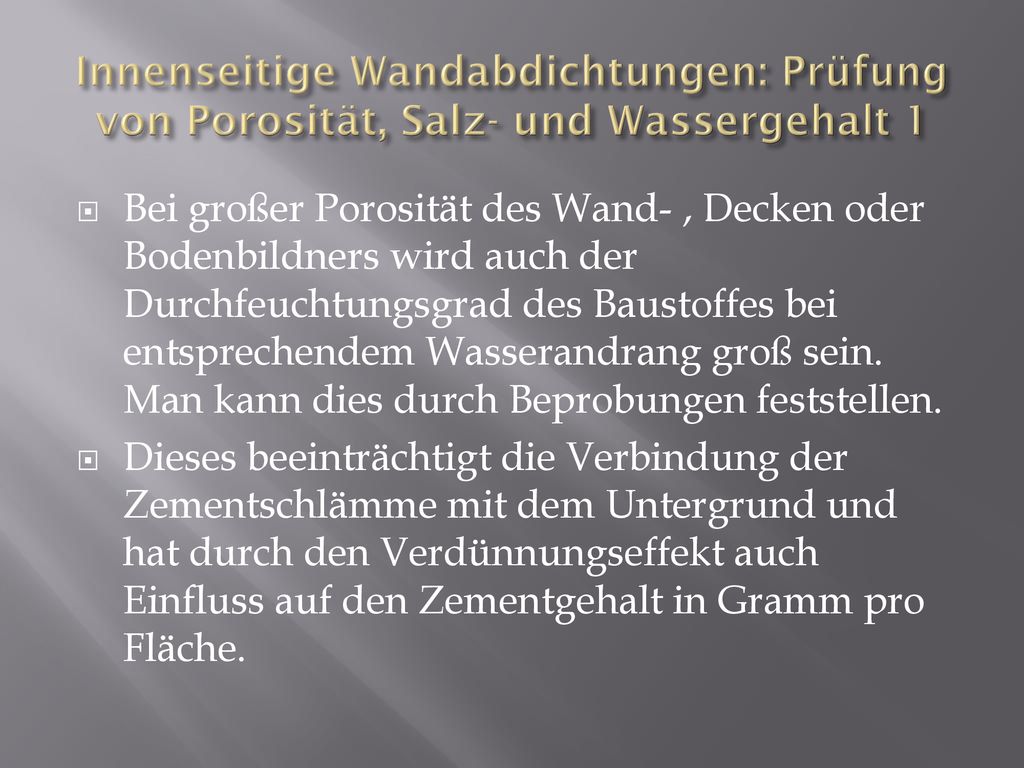

Innenseitige Wandabdichtungen: Prüfung von Porosität, Salz- und Wassergehalt 1
Bei großer Porosität des Wand- , Decken oder Bodenbildners wird auch der Durchfeuchtungsgrad des Baustoffes bei entsprechendem Wasserandrang groß sein. Man kann dies durch Beprobungen feststellen. Dieses beeinträchtigt die Verbindung der Zementschlämme mit dem Untergrund und hat durch den Verdünnungseffekt auch Einfluss auf den Zementgehalt in Gramm pro Fläche.
9

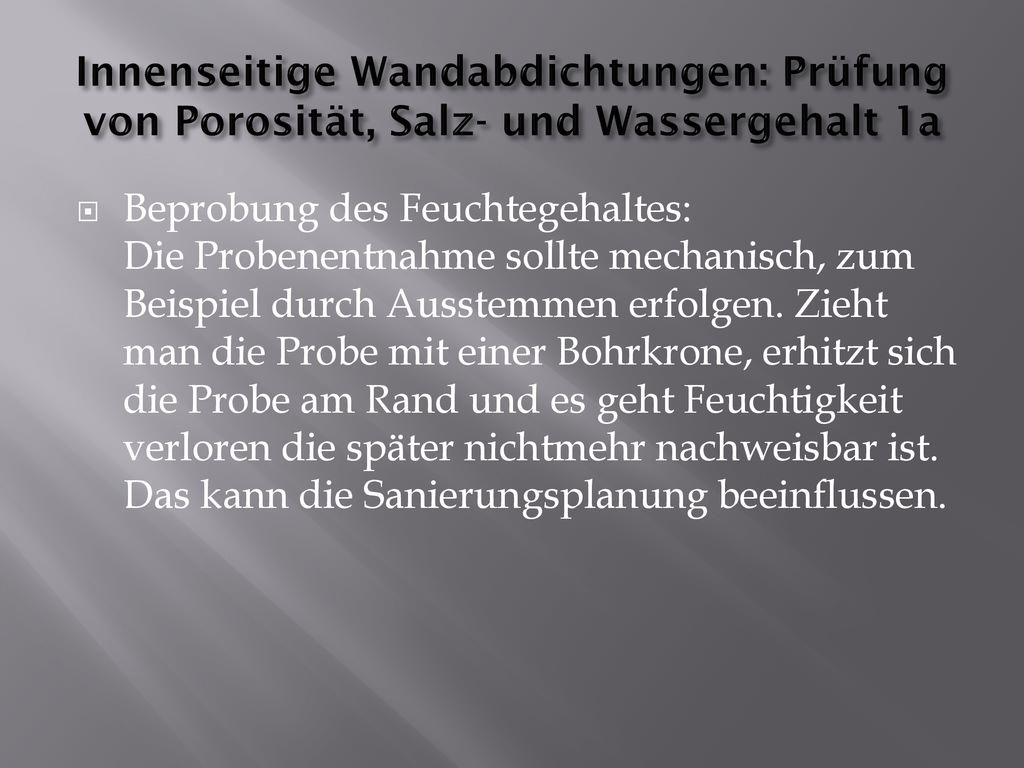

Innenseitige Wandabdichtungen: Prüfung von Porosität, Salz- und Wassergehalt 1a
Beprobung des Feuchtegehaltes: Die Probenentnahme sollte mechanisch, zum Beispiel durch Ausstemmen erfolgen. Zieht man die Probe mit einer Bohrkrone, erhitzt sich die Probe am Rand und es geht Feuchtigkeit verloren die später nichtmehr nachweisbar ist. Das kann die Sanierungsplanung beeinflussen.
10

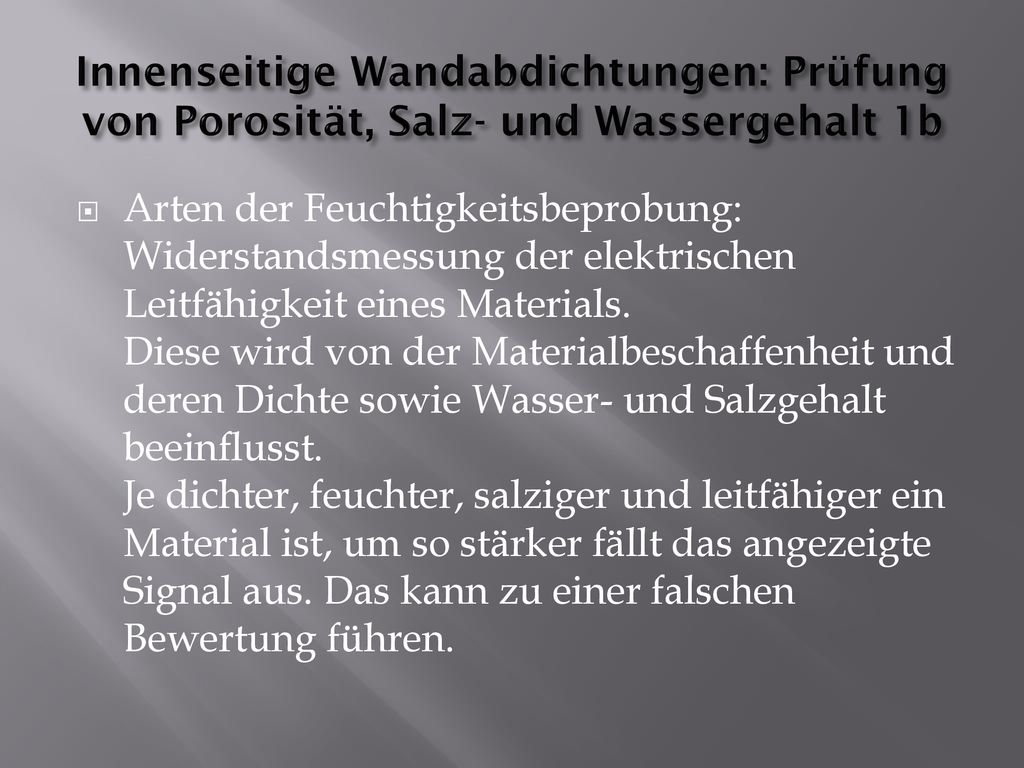

Innenseitige Wandabdichtungen: Prüfung von Porosität, Salz- und Wassergehalt 1b
Arten der Feuchtigkeitsbeprobung: Widerstandsmessung der elektrischen Leitfähigkeit eines Materials. Diese wird von der Materialbeschaffenheit und deren Dichte sowie Wasser- und Salzgehalt beeinflusst. Je dichter, feuchter, salziger und leitfähiger ein Material ist, um so stärker fällt das angezeigte Signal aus. Das kann zu einer falschen Bewertung führen.
11

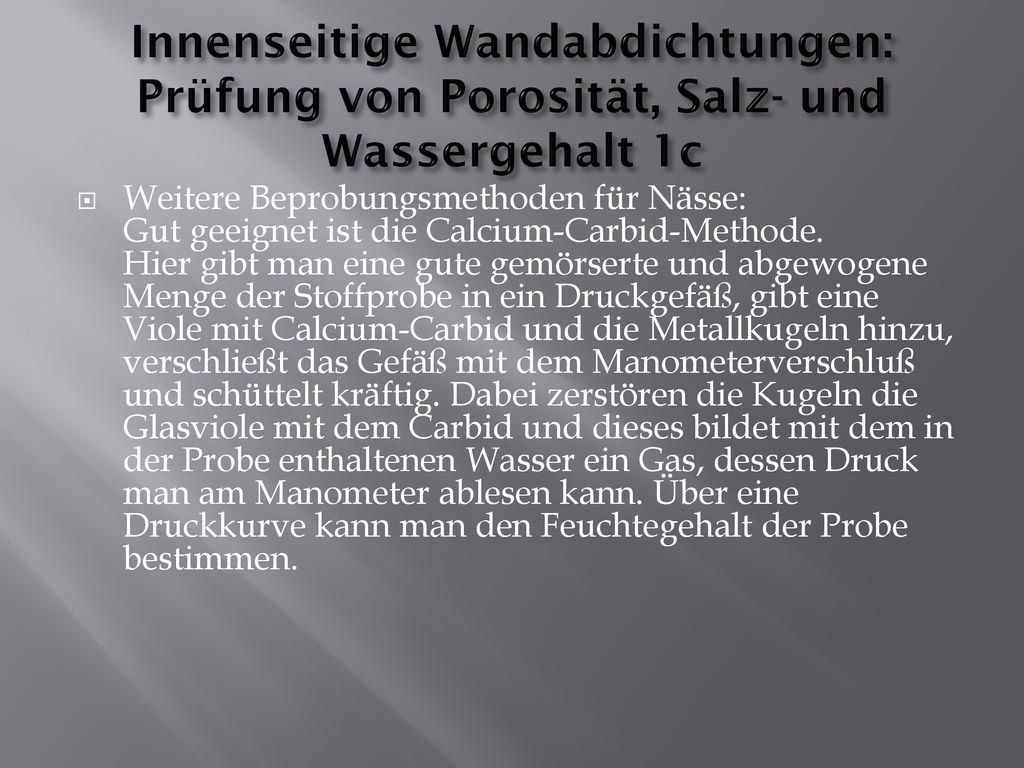

Innenseitige Wandabdichtungen: Prüfung von Porosität, Salz- und Wassergehalt 1c
Weitere Beprobungsmethoden für Nässe: Gut geeignet ist die Calcium-Carbid-Methode. Hier gibt man eine gute gemörserte und abgewogene Menge der Stoffprobe in ein Druckgefäß, gibt eine Viole mit Calcium-Carbid und die Metallkugeln hinzu, verschließt das Gefäß mit dem Manometerverschluß und schüttelt kräftig. Dabei zerstören die Kugeln die Glasviole mit dem Carbid und dieses bildet mit dem in der Probe enthaltenen Wasser ein Gas, dessen Druck man am Manometer ablesen kann. Über eine Druckkurve kann man den Feuchtegehalt der Probe bestimmen.
12

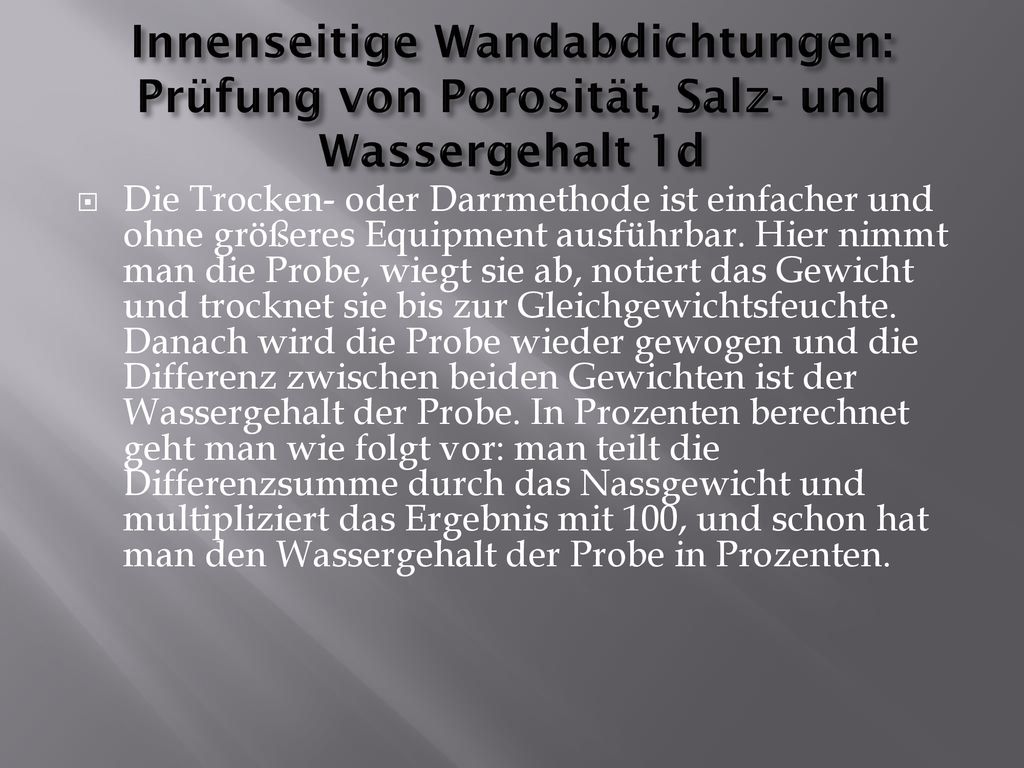

Innenseitige Wandabdichtungen: Prüfung von Porosität, Salz- und Wassergehalt 1d
Die Trocken- oder Darrmethode ist einfacher und ohne größeres Equipment ausführbar. Hier nimmt man die Probe, wiegt sie ab, notiert das Gewicht und trocknet sie bis zur Gleichgewichtsfeuchte. Danach wird die Probe wieder gewogen und die Differenz zwischen beiden Gewichten ist der Wassergehalt der Probe. In Prozenten berechnet geht man wie folgt vor: man teilt die Differenzsumme durch das Nassgewicht und multipliziert das Ergebnis mit 100, und schon hat man den Wassergehalt der Probe in Prozenten.
13

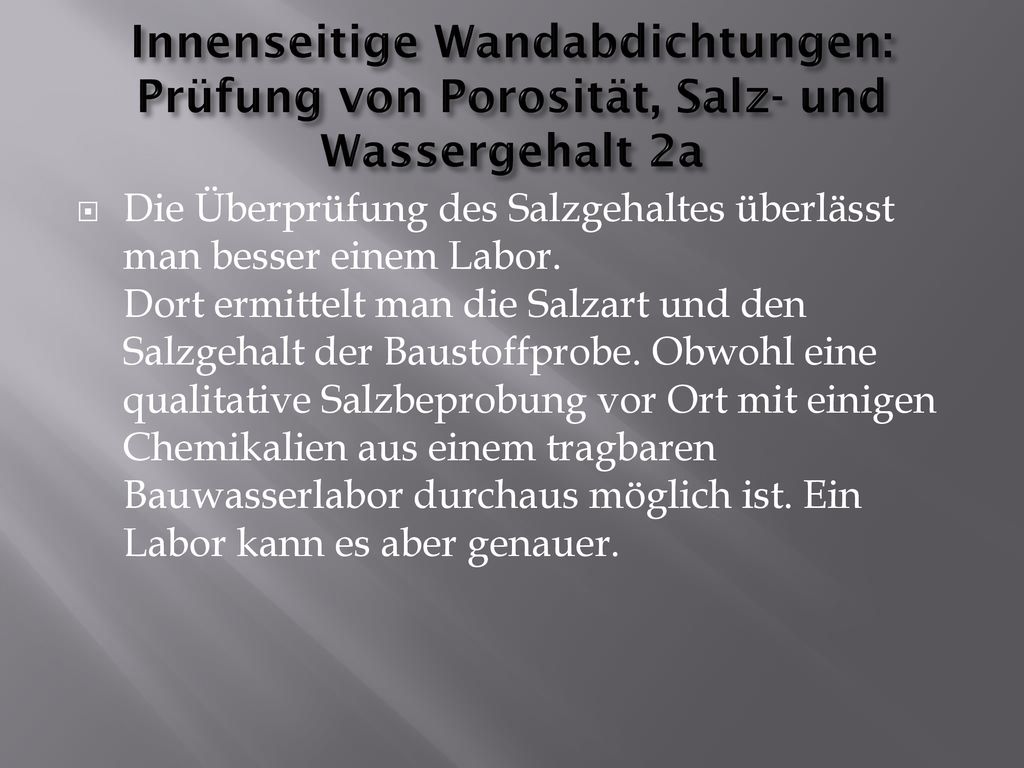

Innenseitige Wandabdichtungen: Prüfung von Porosität, Salz- und Wassergehalt 2a
Die Überprüfung des Salzgehaltes überlässt man besser einem Labor. Dort ermittelt man die Salzart und den Salzgehalt der Baustoffprobe. Obwohl eine qualitative Salzbeprobung vor Ort mit einigen Chemikalien aus einem tragbaren Bauwasserlabor durchaus möglich ist. Ein Labor kann es aber genauer.
14

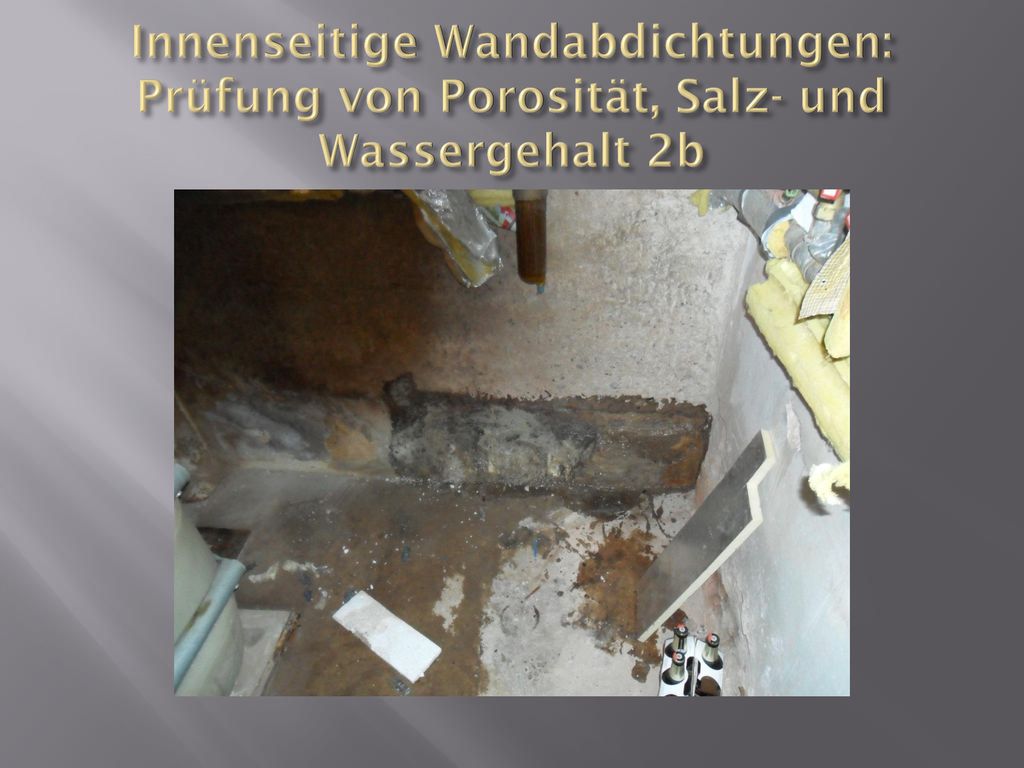

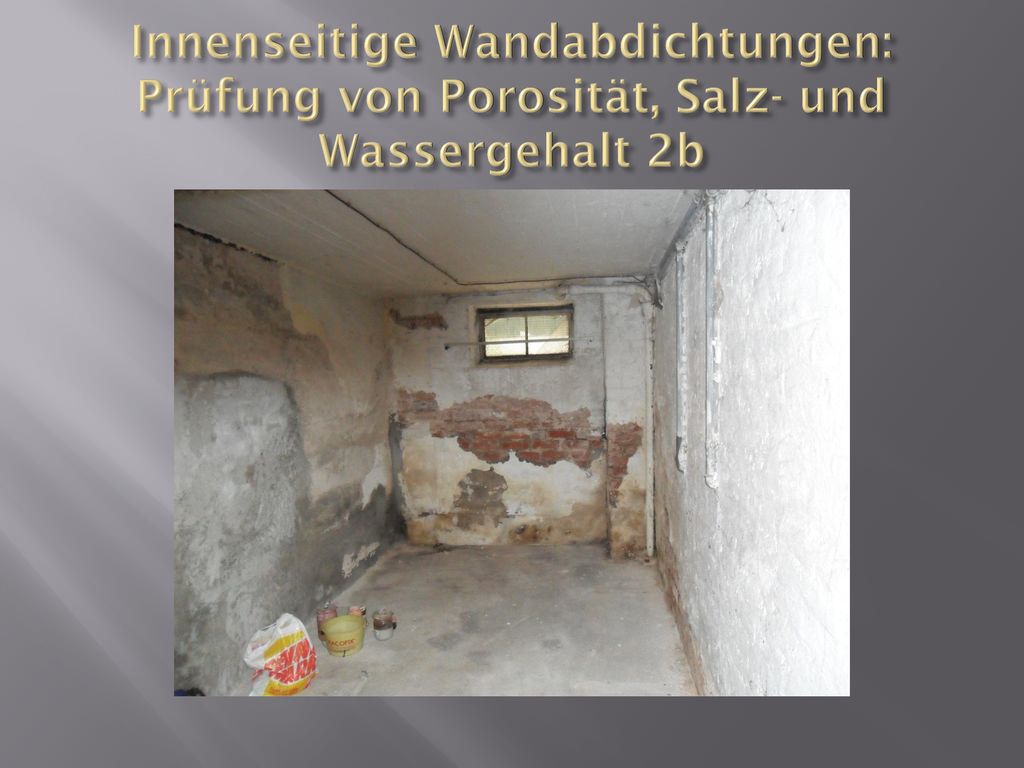

Innenseitige Wandabdichtungen: Prüfung von Porosität, Salz- und Wassergehalt 2b
15
Innenseitige Wandabdichtungen: Prüfung von Porosität, Salz- und Wassergehalt 2b
16

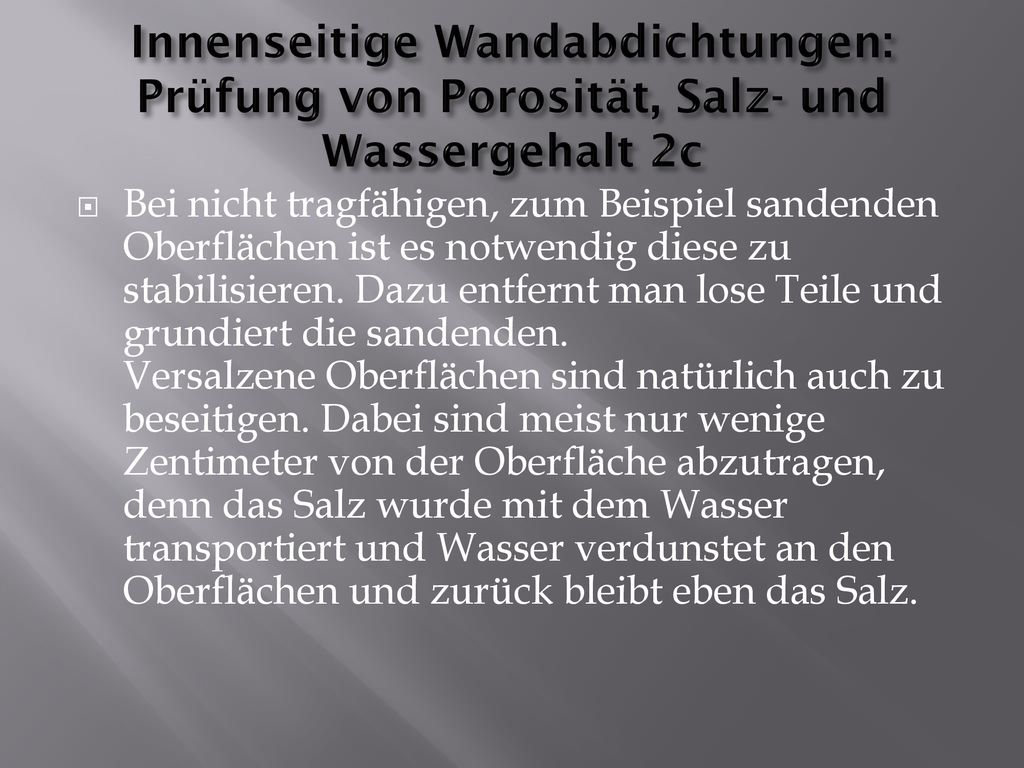

Innenseitige Wandabdichtungen: Prüfung von Porosität, Salz- und Wassergehalt 2c
Bei nicht tragfähigen, zum Beispiel sandenden Oberflächen ist es notwendig diese zu stabilisieren. Dazu entfernt man lose Teile und grundiert die sandenden. Versalzene Oberflächen sind natürlich auch zu beseitigen. Dabei sind meist nur wenige Zentimeter von der Oberfläche abzutragen, denn das Salz wurde mit dem Wasser transportiert und Wasser verdunstet an den Oberflächen und zurück bleibt eben das Salz.
17

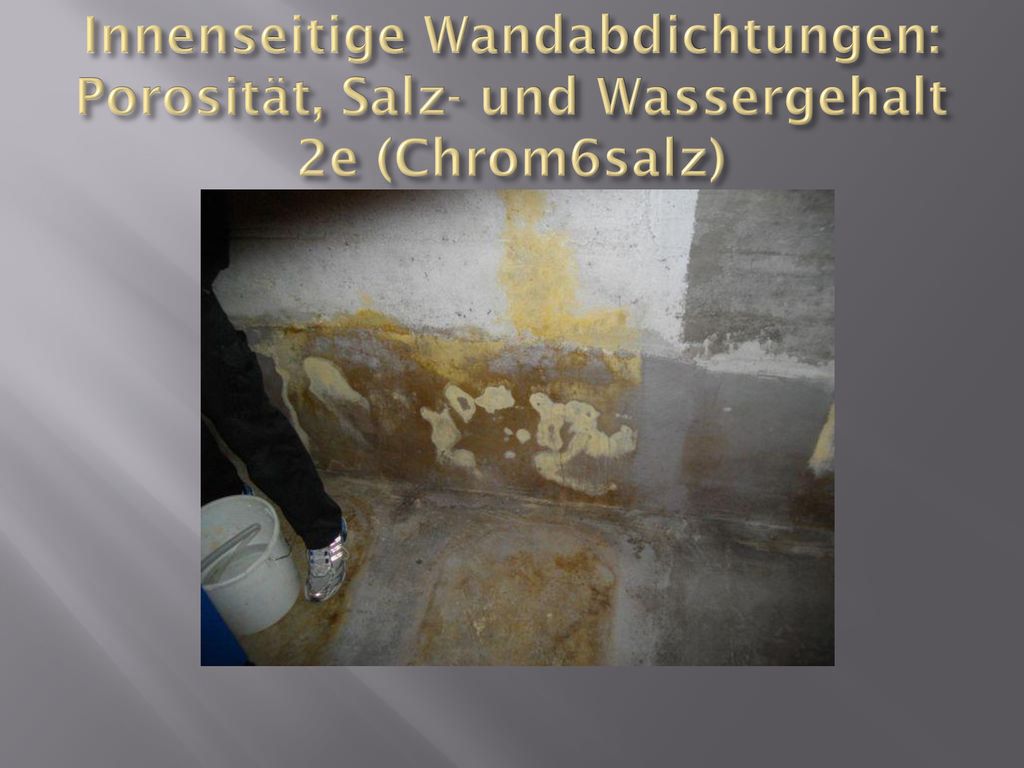

Innenseitige Wandabdichtungen: Porosität, Salz- und Wassergehalt 2e (Chrom6salz)
18

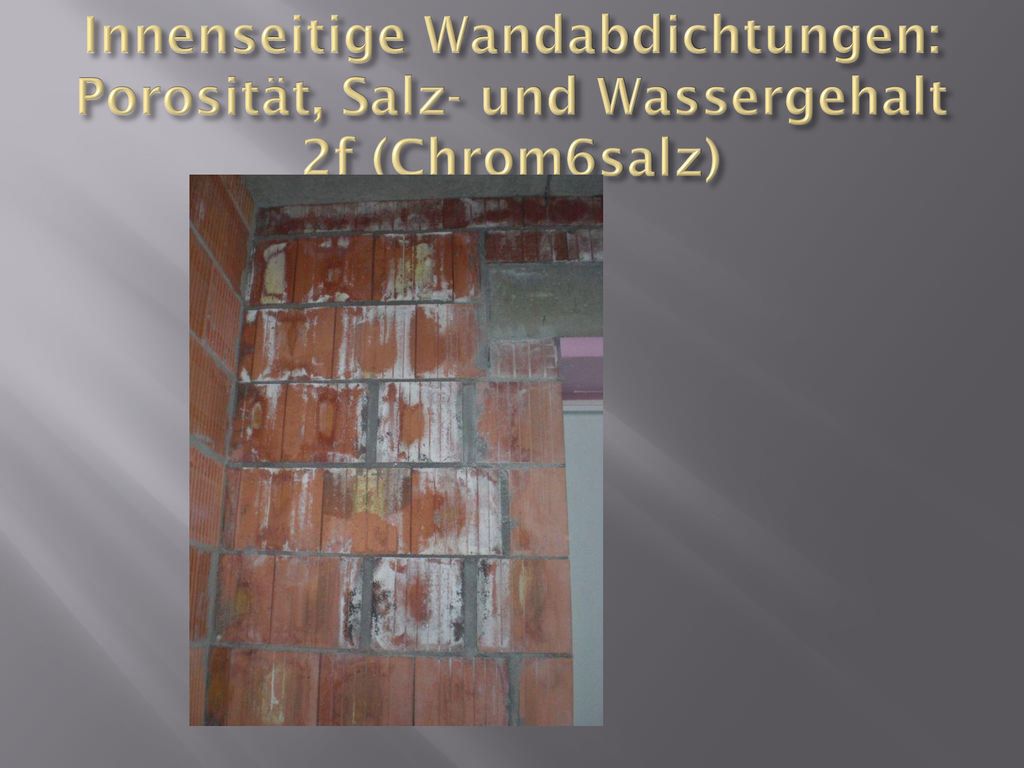

Innenseitige Wandabdichtungen: Porosität, Salz- und Wassergehalt 2f (Chrom6salz)
19

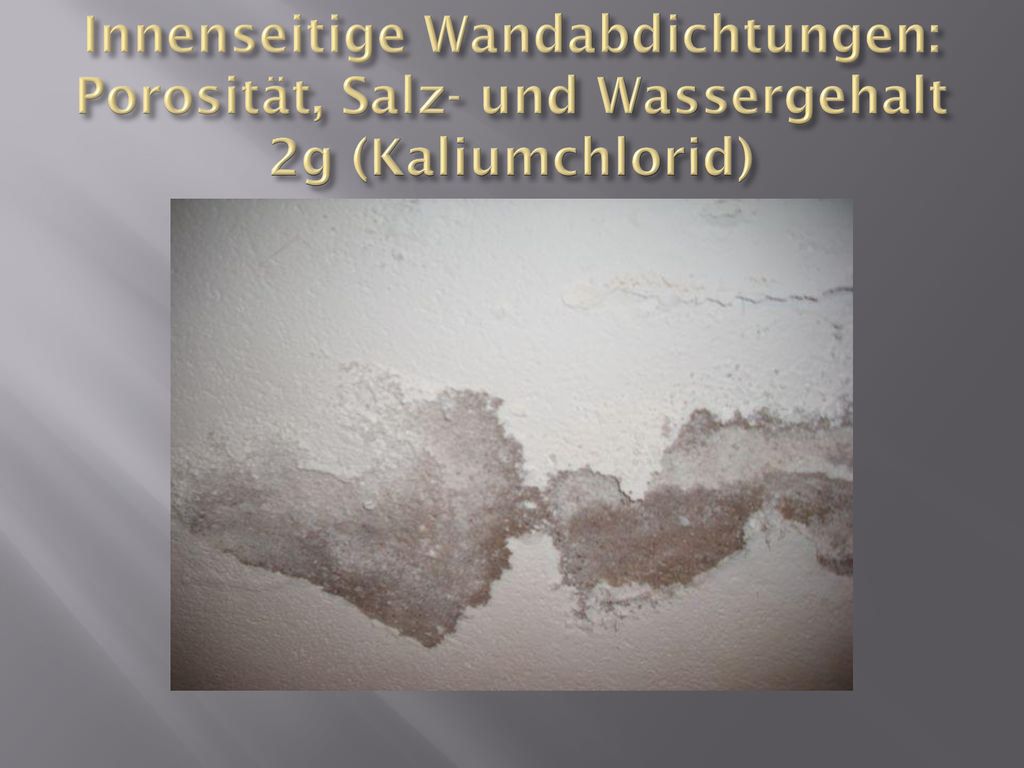

Innenseitige Wandabdichtungen: Porosität, Salz- und Wassergehalt 2g (Kaliumchlorid)
20

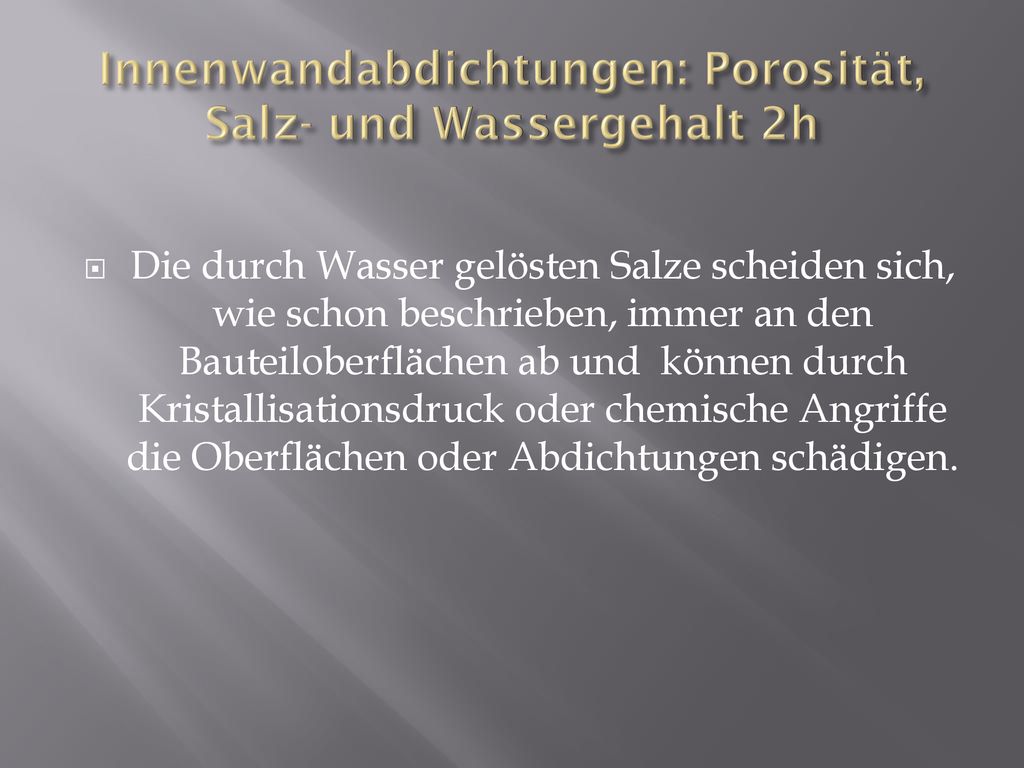

Innenwandabdichtungen: Porosität, Salz- und Wassergehalt 2h
Die durch Wasser gelösten Salze scheiden sich, wie schon beschrieben, immer an den Bauteiloberflächen ab und können durch Kristallisationsdruck oder chemische Angriffe die Oberflächen oder Abdichtungen schädigen.
21

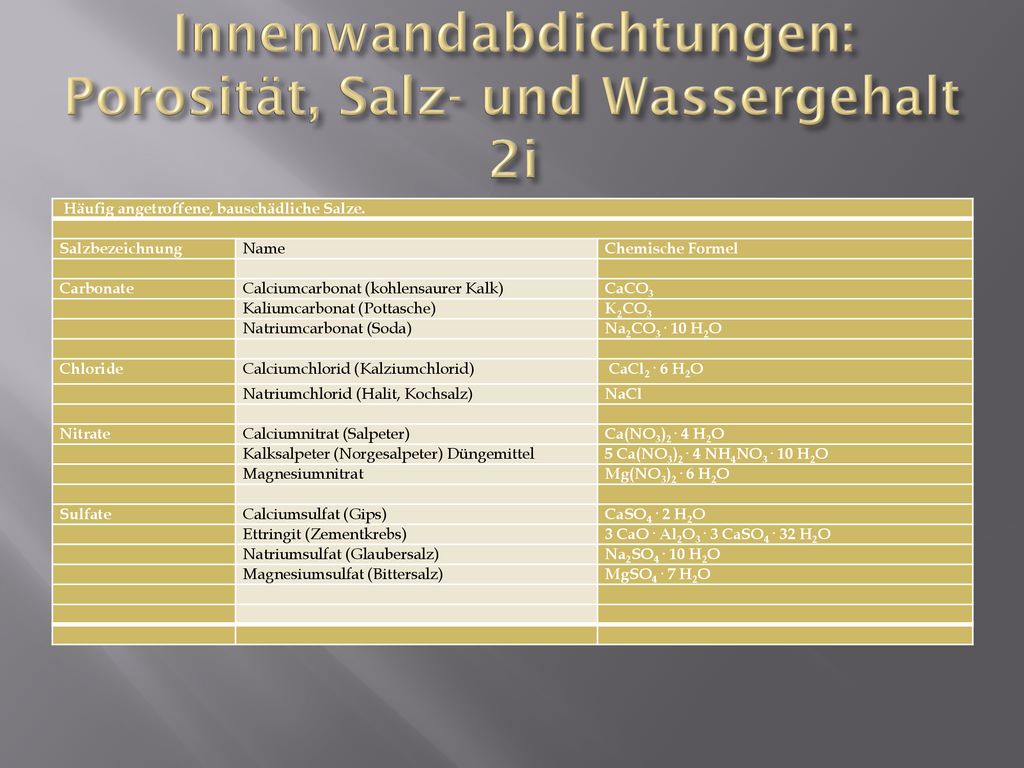

Innenwandabdichtungen: Porosität, Salz- und Wassergehalt 2i
Häufig angetroffene, bauschädliche Salze. Salzbezeichnung Name Chemische Formel Carbonate Calciumcarbonat (kohlensaurer Kalk) CaCO3 Kaliumcarbonat (Pottasche) K2CO3 Natriumcarbonat (Soda) Na2CO H2O Chloride Calciumchlorid (Kalziumchlorid) CaCl2 . 6 H2O Natriumchlorid (Halit, Kochsalz) NaCl Nitrate Calciumnitrat (Salpeter) Ca(NO3)2 . 4 H2O Kalksalpeter (Norgesalpeter) Düngemittel 5 Ca(NO3)2 . 4 NH4NO H2O Magnesiumnitrat Mg(NO3)2 . 6 H2O Sulfate Calciumsulfat (Gips) CaSO4 . 2 H2O Ettringit (Zementkrebs) 3 CaO . Al2O3 . 3 CaSO H2O Natriumsulfat (Glaubersalz) Na2SO H2O Magnesiumsulfat (Bittersalz) MgSO4 . 7 H2O
22

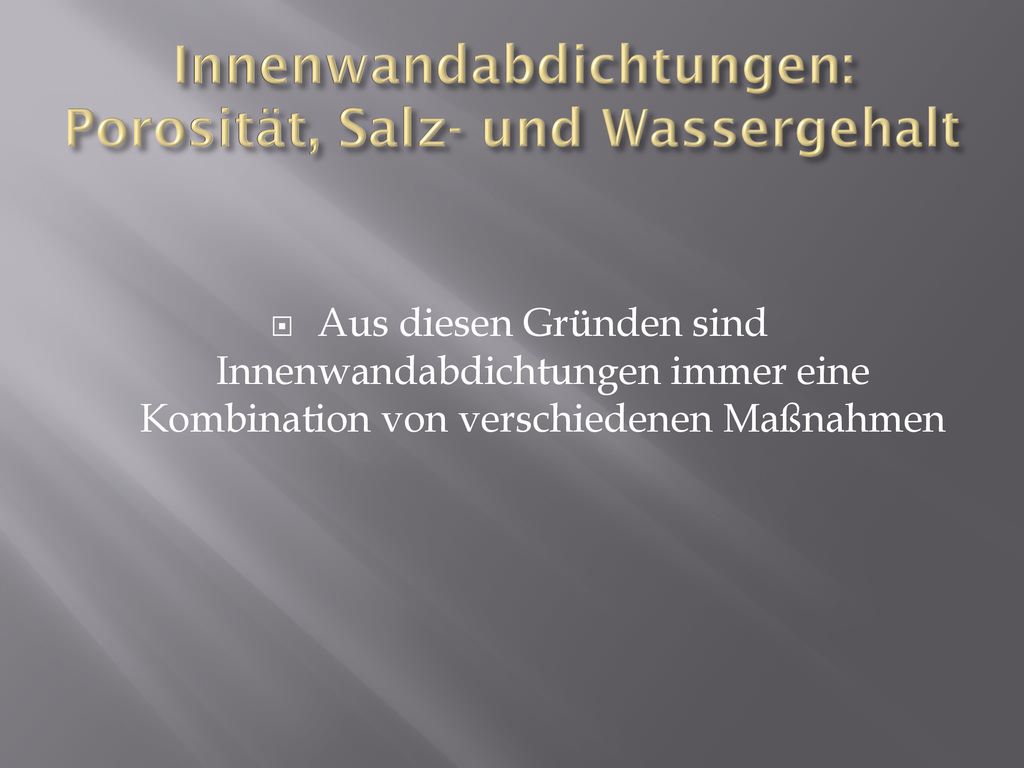

Innenwandabdichtungen: Porosität, Salz- und Wassergehalt
Aus diesen Gründen sind Innenwandabdichtungen immer eine Kombination von verschiedenen Maßnahmen
23

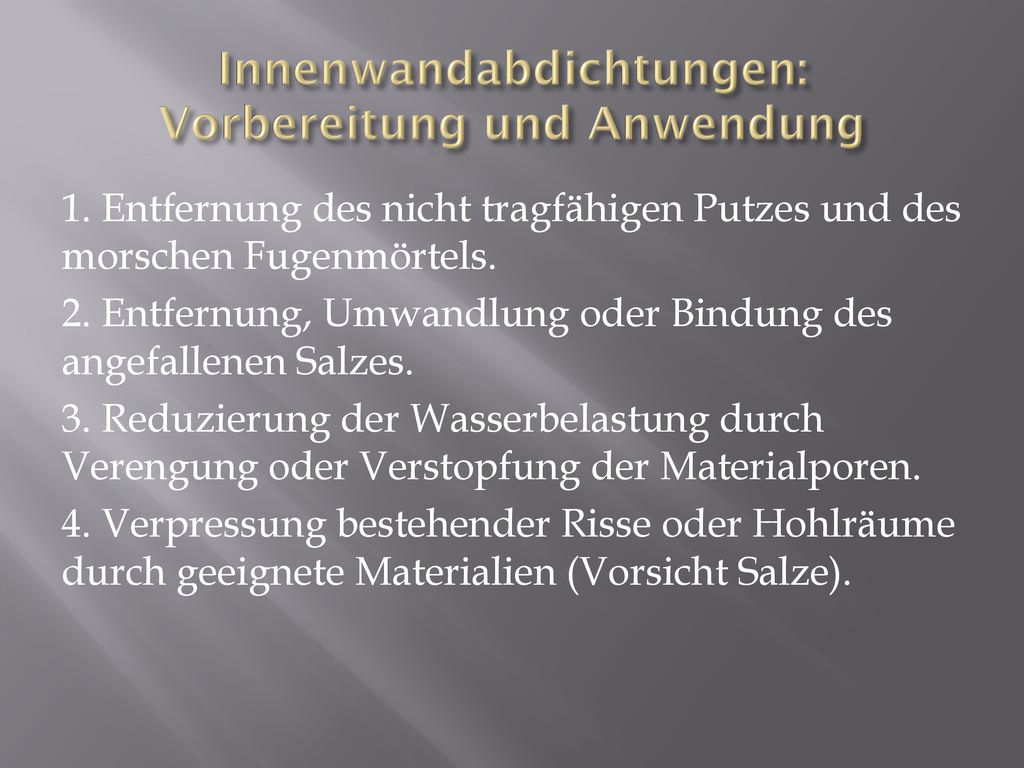

Innenwandabdichtungen: Vorbereitung und Anwendung
1. Entfernung des nicht tragfähigen Putzes und des morschen Fugenmörtels. 2. Entfernung, Umwandlung oder Bindung des angefallenen Salzes. 3. Reduzierung der Wasserbelastung durch Verengung oder Verstopfung der Materialporen. 4. Verpressung bestehender Risse oder Hohlräume durch geeignete Materialien (Vorsicht Salze).
24

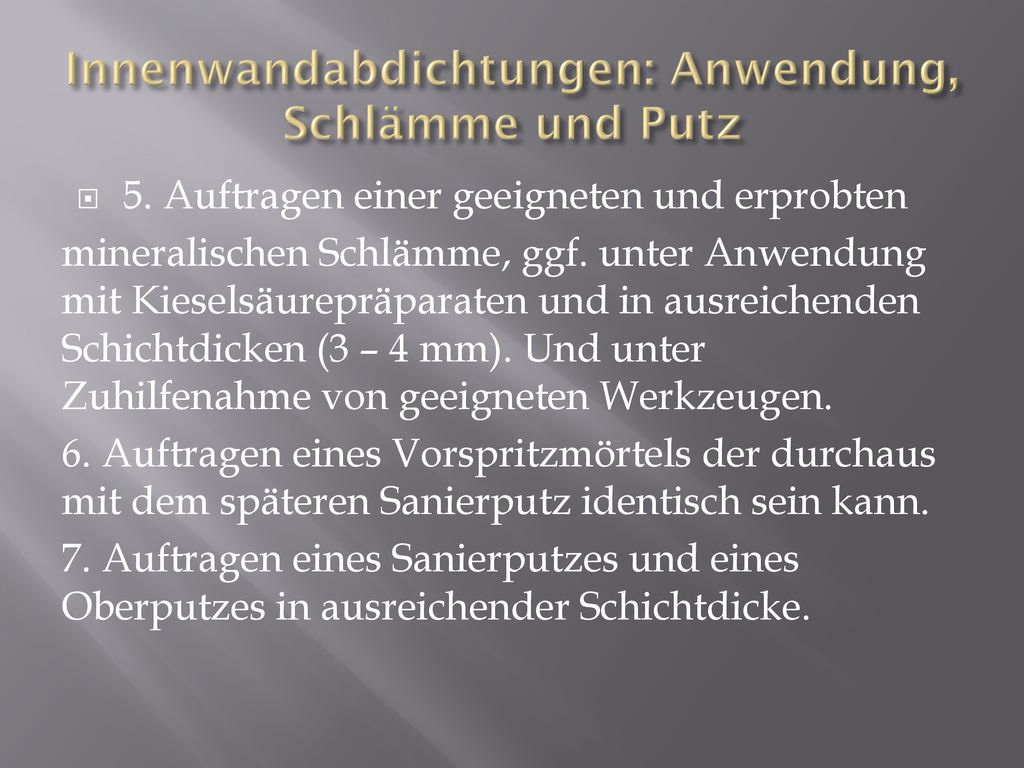

Innenwandabdichtungen: Anwendung, Schlämme und Putz
5. Auftragen einer geeigneten und erprobten mineralischen Schlämme, ggf. unter Anwendung mit Kieselsäurepräparaten und in ausreichenden Schichtdicken (3 – 4 mm). Und unter Zuhilfenahme von geeigneten Werkzeugen. 6. Auftragen eines Vorspritzmörtels der durchaus mit dem späteren Sanierputz identisch sein kann. 7. Auftragen eines Sanierputzes und eines Oberputzes in ausreichender Schichtdicke.
25

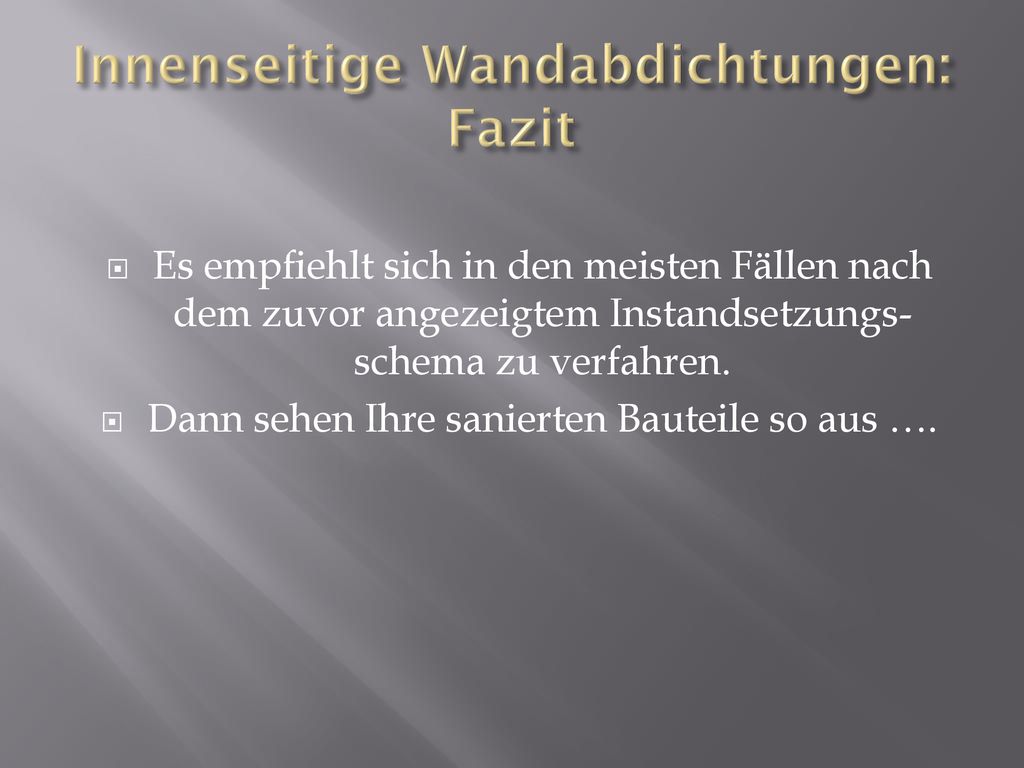

Innenseitige Wandabdichtungen: Fazit
Es empfiehlt sich in den meisten Fällen nach dem zuvor angezeigtem Instandsetzungs-schema zu verfahren. Dann sehen Ihre sanierten Bauteile so aus ….
26

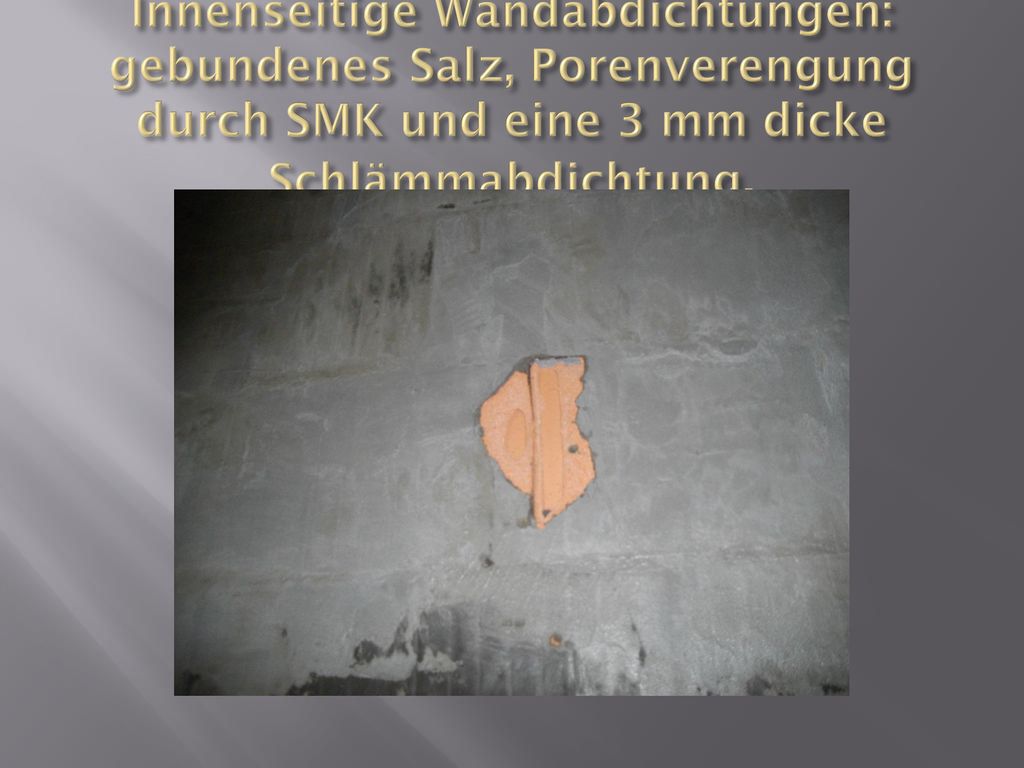

Innenseitige Wandabdichtungen: gebundenes Salz, Porenverengung durch SMK und eine 3 mm dicke Schlämmabdichtung.
27

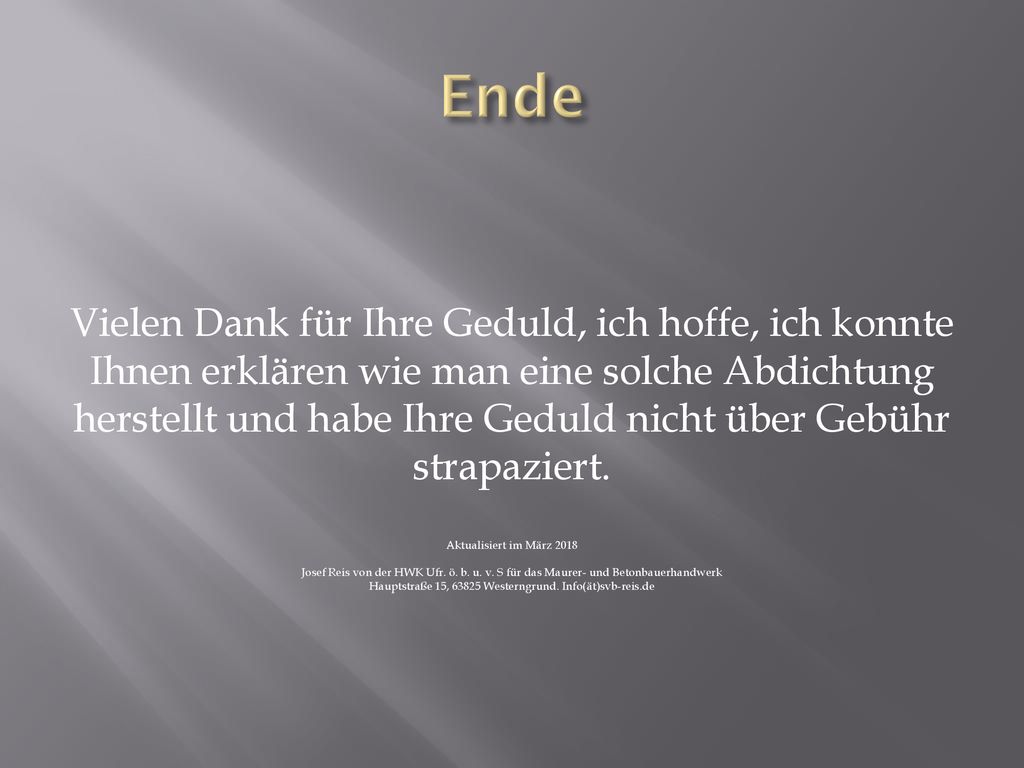

Ende Vielen Dank für Ihre Geduld, ich hoffe, ich konnte Ihnen erklären wie man eine solche Abdichtung herstellt und habe Ihre Geduld nicht über Gebühr strapaziert. Aktualisiert im März Josef Reis von der HWK Ufr. ö. b. u. v. S für das Maurer- und Betonbauerhandwerk Hauptstraße 15, Westerngrund. Info(ät)svb-reis.de
