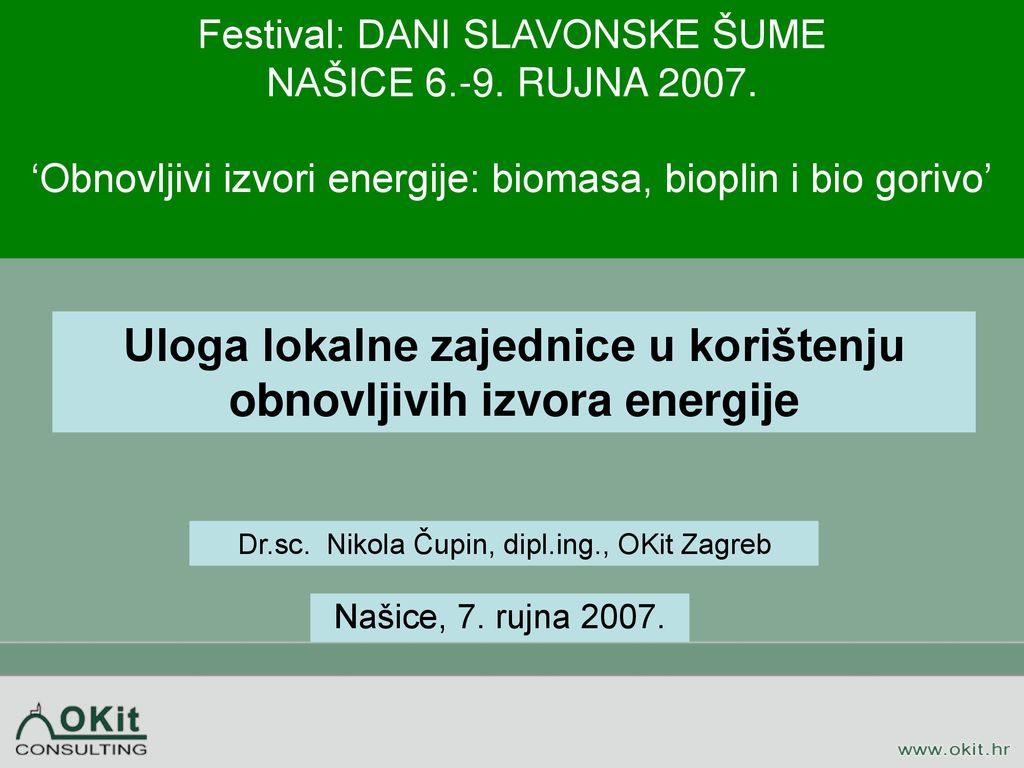

1 Uloga lokalne zajednice u korištenju obnovljivih izvora energije
Festival: DANI SLAVONSKE ŠUME NAŠICE RUJNA ‘Obnovljivi izvori energije: biomasa, bioplin i bio gorivo’ Uloga lokalne zajednice u korištenju obnovljivih izvora energije Dr.sc. Nikola Čupin, dipl.ing., OKit Zagreb Našice, 7. rujna 2007.

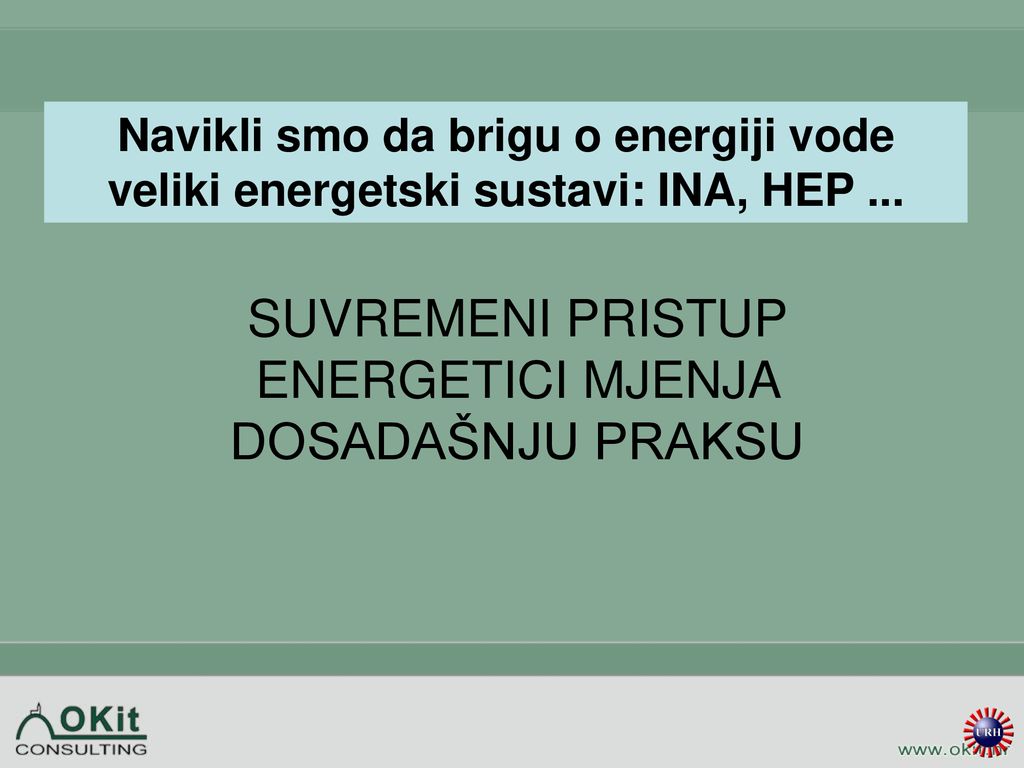

2 SUVREMENI PRISTUP ENERGETICI MJENJA DOSADAŠNJU PRAKSU
Navikli smo da brigu o energiji vode veliki energetski sustavi: INA, HEP ... SUVREMENI PRISTUP ENERGETICI MJENJA DOSADAŠNJU PRAKSU

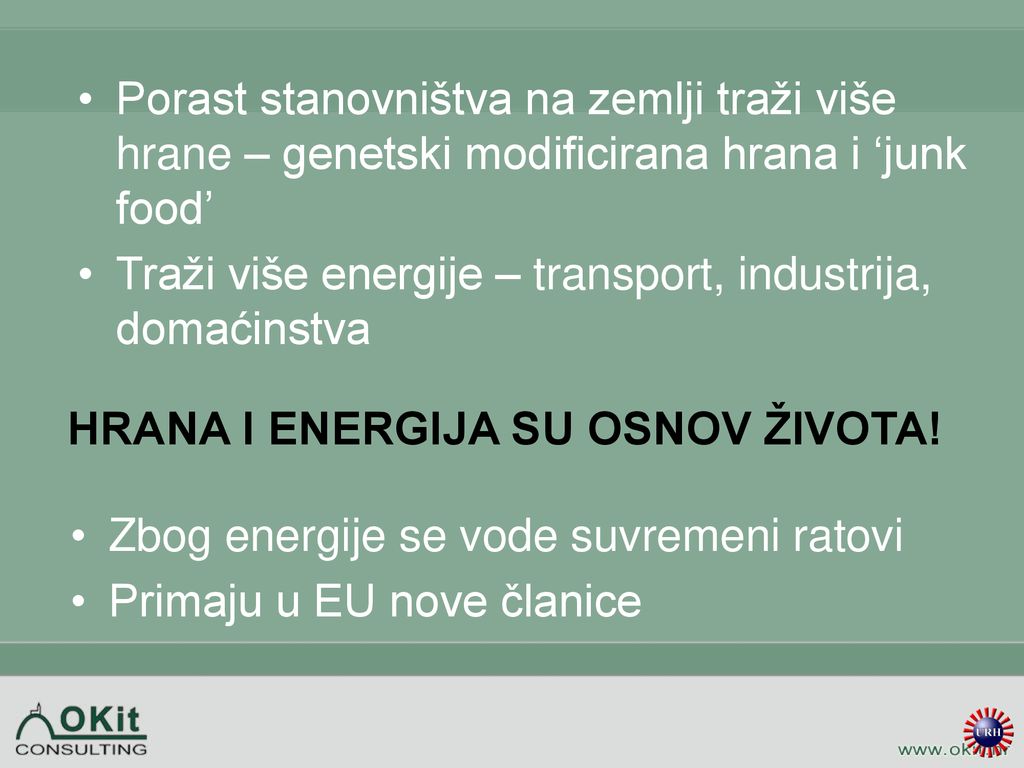

3 HRANA I ENERGIJA SU OSNOV ŽIVOTA!
Porast stanovništva na zemlji traži više hrane – genetski modificirana hrana i ‘junk food’ Traži više energije – transport, industrija, domaćinstva HRANA I ENERGIJA SU OSNOV ŽIVOTA! Zbog energije se vode suvremeni ratovi Primaju u EU nove članice

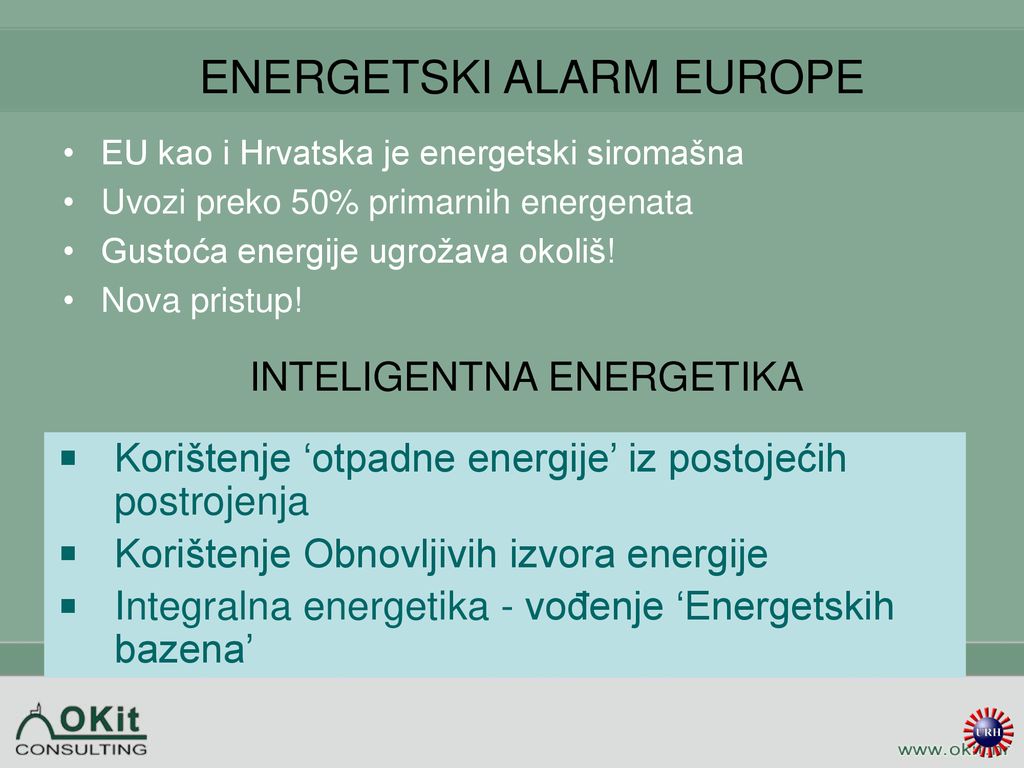

4 ENERGETSKI ALARM EUROPE
EU kao i Hrvatska je energetski siromašna Uvozi preko 50% primarnih energenata Gustoća energije ugrožava okoliš! Nova pristup! INTELIGENTNA ENERGETIKA Korištenje ‘otpadne energije’ iz postojećih postrojenja Korištenje Obnovljivih izvora energije Integralna energetika - vođenje ‘Energetskih bazena’

5 OTPADNA ENERGIJA

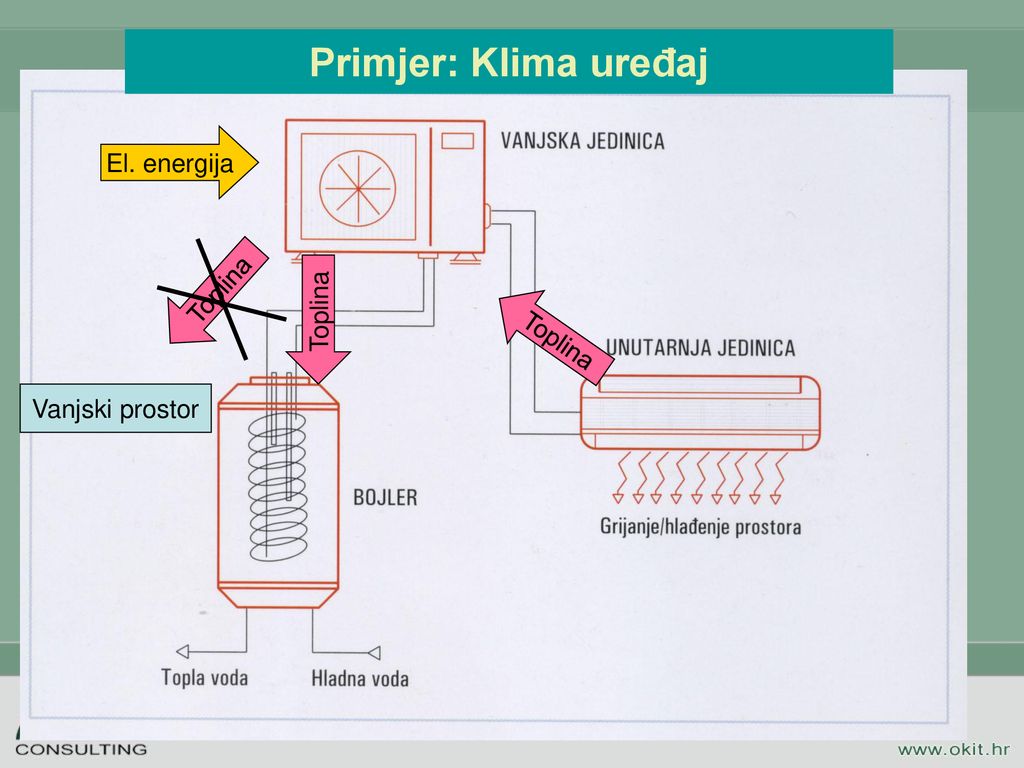

6 Primjer: Klima uređaj El. energija Toplina Toplina Toplina
Vanjski prostor

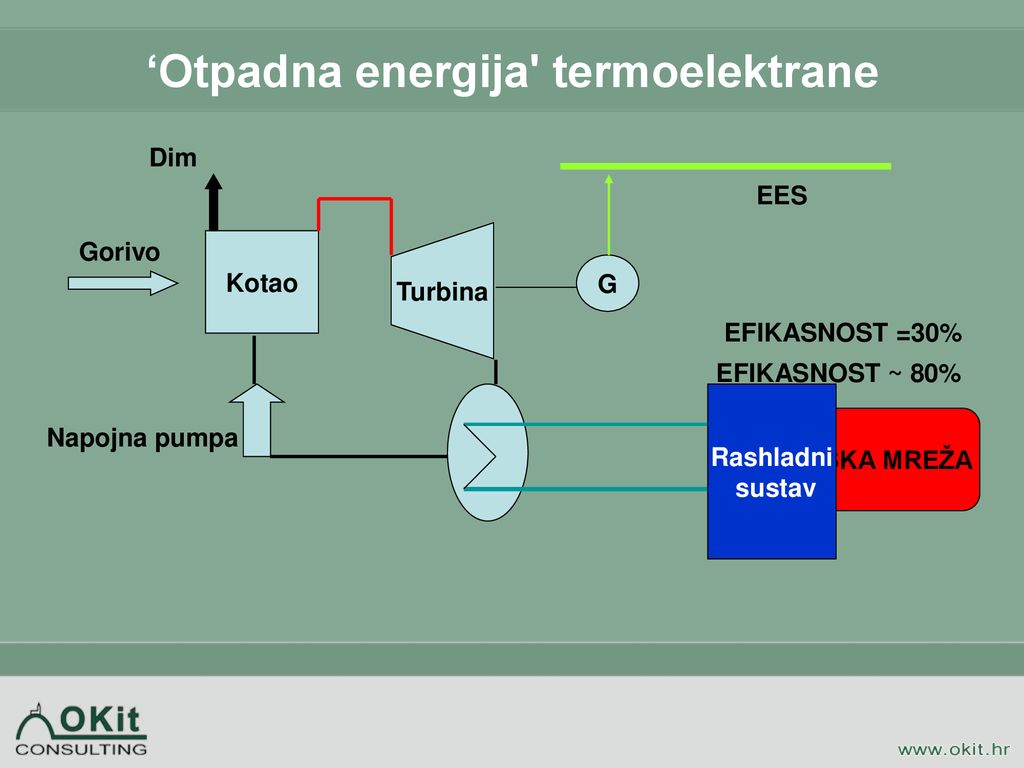

7 ‘Otpadna energija' termoelektrane
Dim EES Gorivo Kotao Turbina G EFIKASNOST =30% EFIKASNOST ~ 80% Rashladni sustav TOPLINSKA MREŽA Napojna pumpa

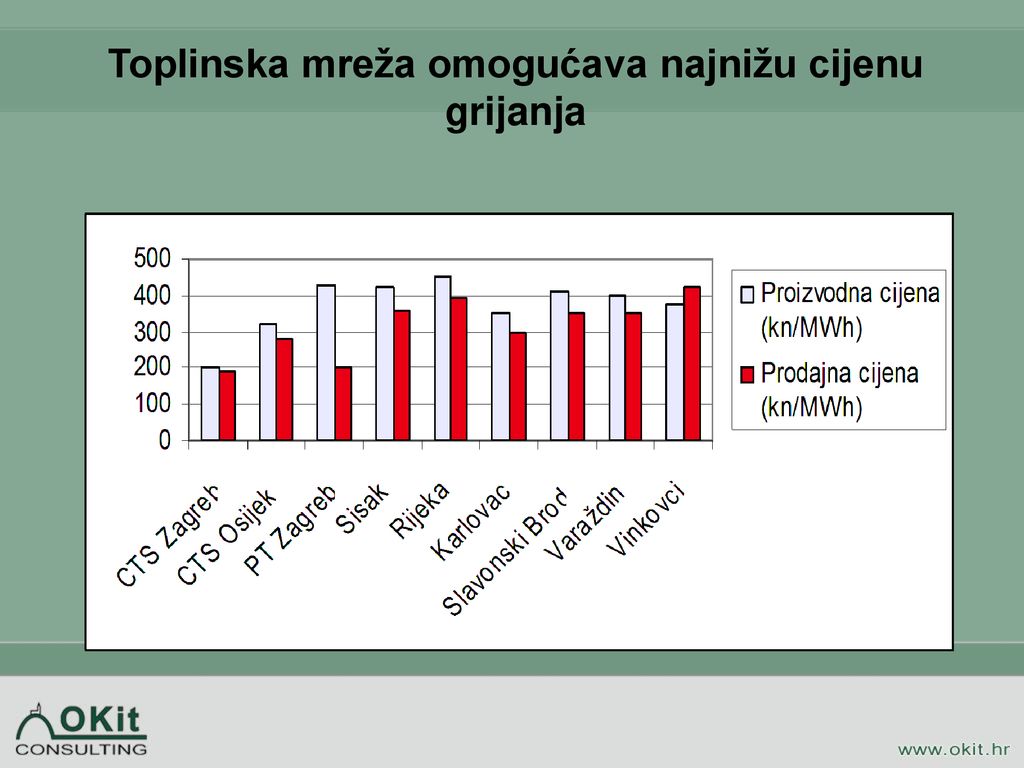

8 Toplinska mreža omogućava najnižu cijenu grijanja

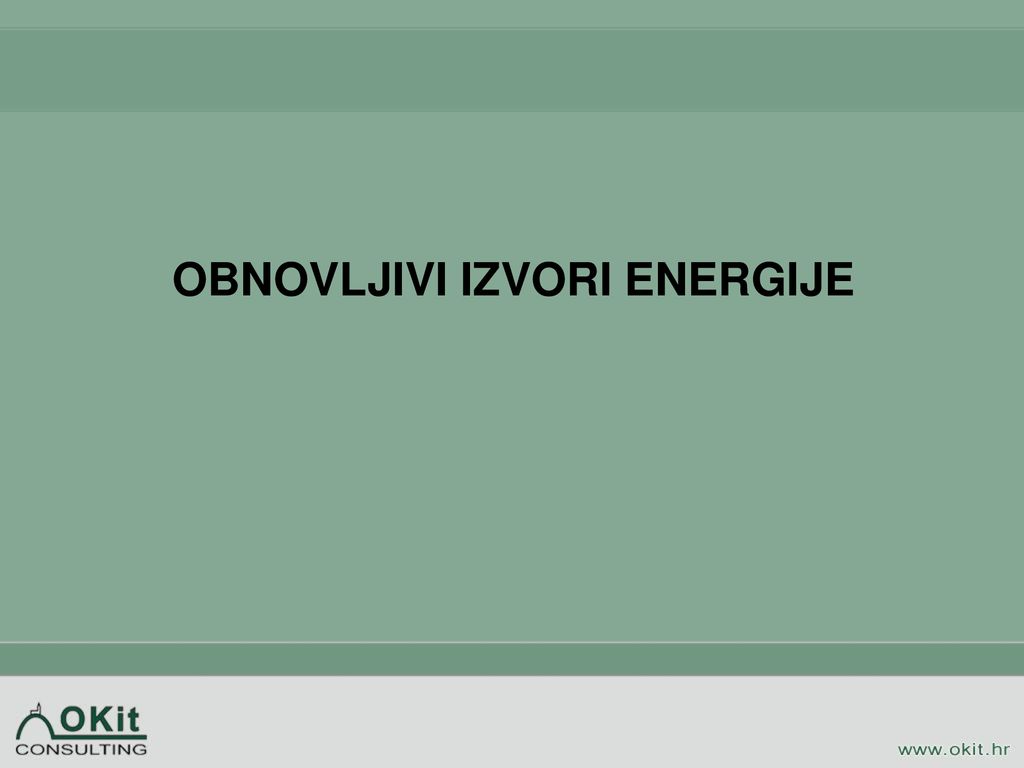

9 OBNOVLJIVI IZVORI ENERGIJE

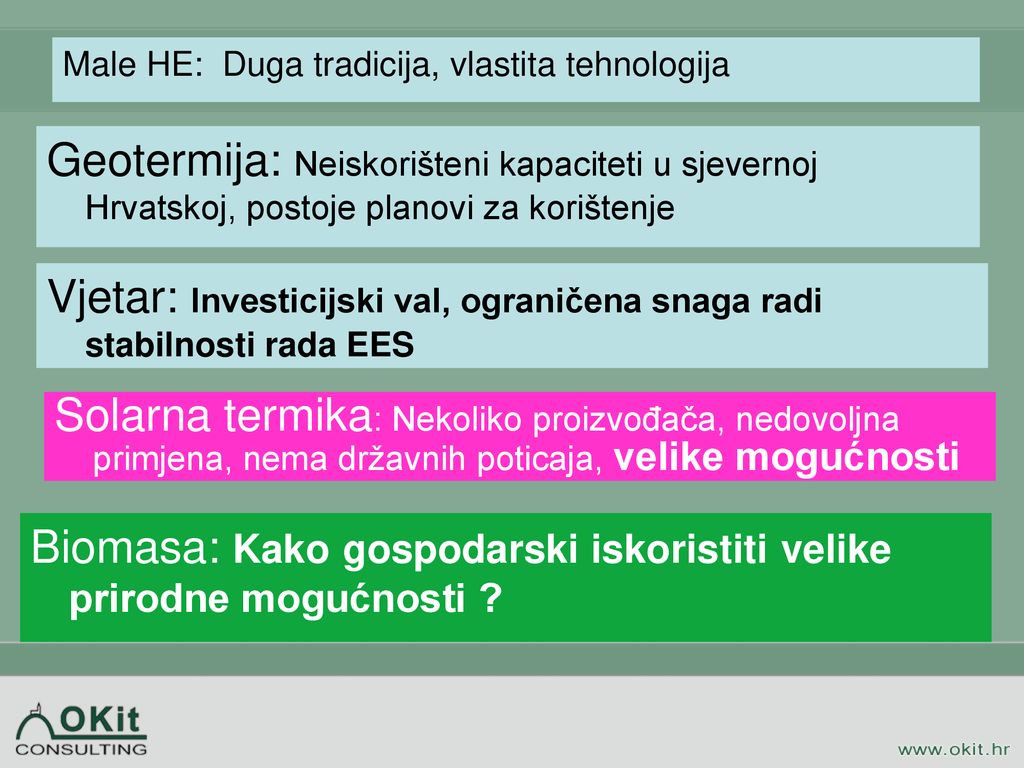

10 Vjetar: Investicijski val, ograničena snaga radi stabilnosti rada EES
Male HE: Duga tradicija, vlastita tehnologija Geotermija: Neiskorišteni kapaciteti u sjevernoj Hrvatskoj, postoje planovi za korištenje Vjetar: Investicijski val, ograničena snaga radi stabilnosti rada EES Solarna termika: Nekoliko proizvođača, nedovoljna primjena, nema državnih poticaja, velike mogućnosti Biomasa: Kako gospodarski iskoristiti velike prirodne mogućnosti ?

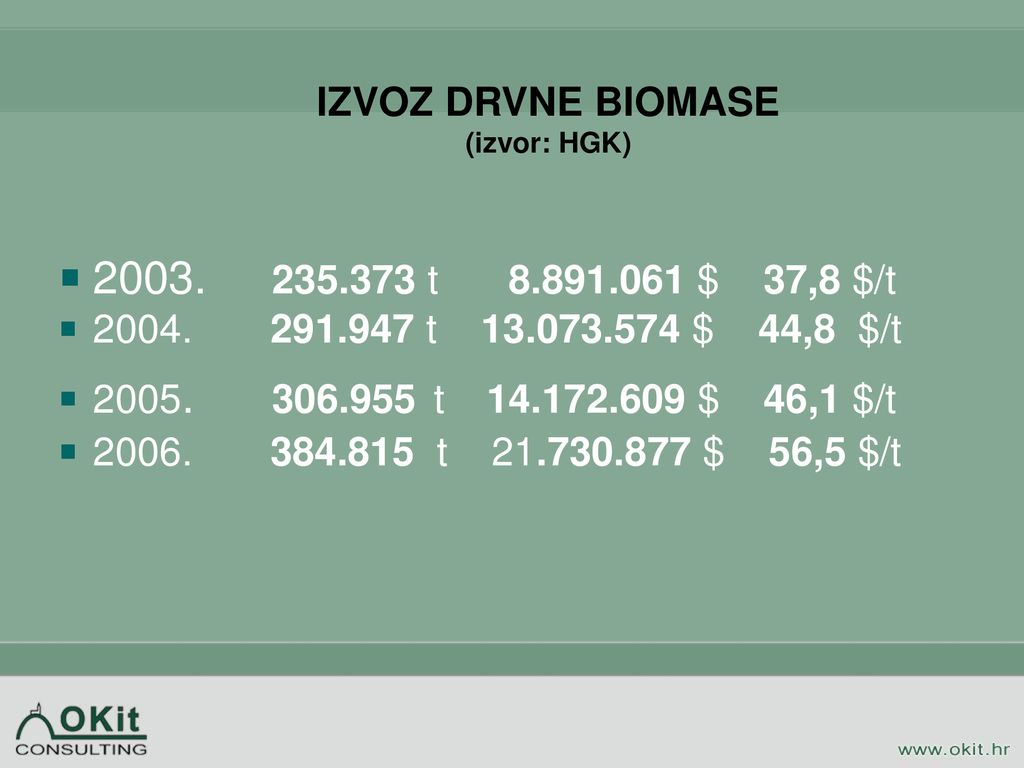

11 IZVOZ DRVNE BIOMASE (izvor: HGK)
t $ 37,8 $/t t $ 44,8 $/t t $ 46,1 $/t t $ 56,5 $/t

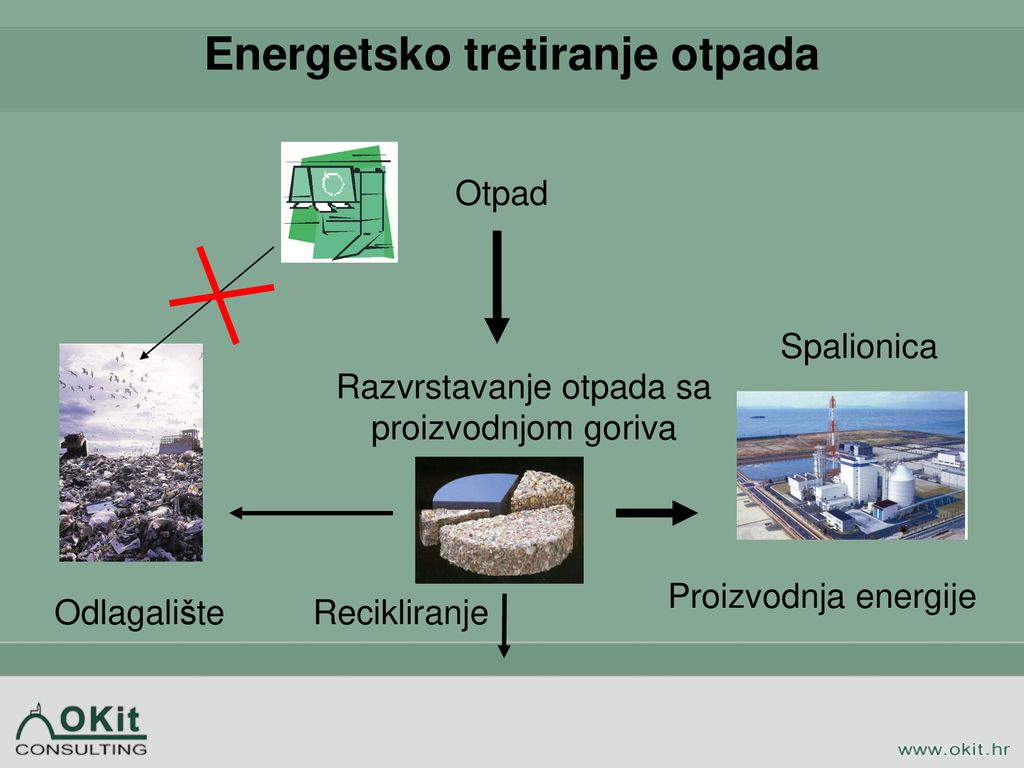

12 Energetsko tretiranje otpada
Spalionica Razvrstavanje otpada sa proizvodnjom goriva Proizvodnja energije Odlagalište Recikliranje

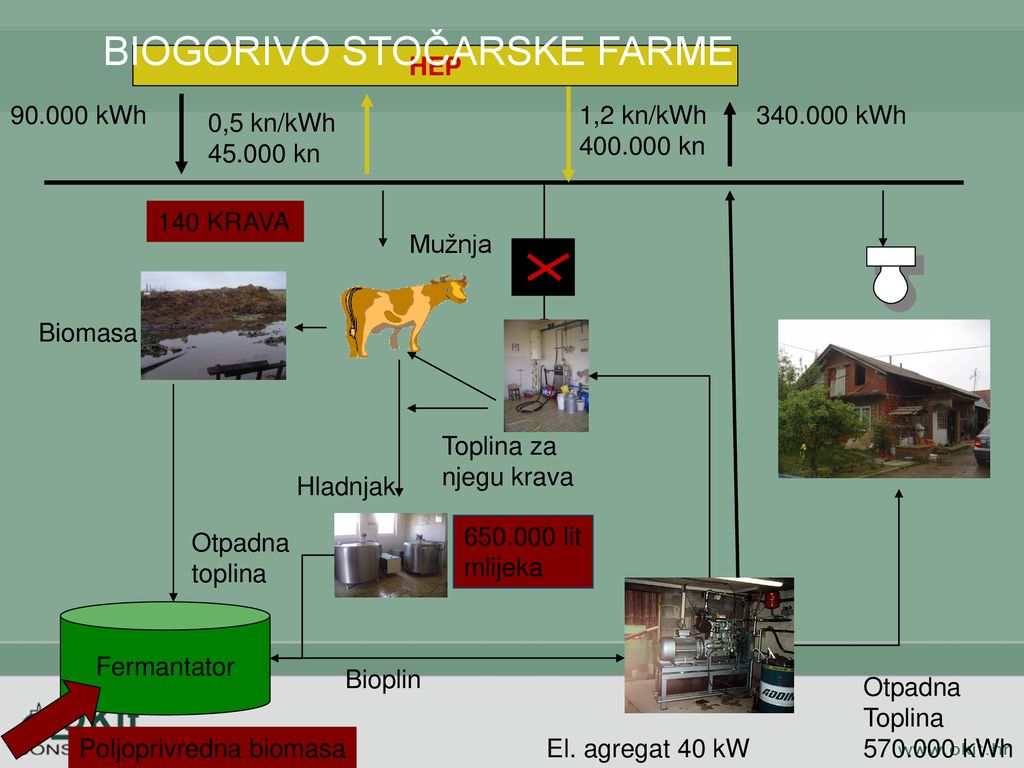

13 BIOGORIVO STOČARSKE FARME
HEP kWh 1,2 kn/kWh kn kWh 0,5 kn/kWh kn 140 KRAVA Mužnja Biomasa Toplina za njegu krava Hladnjak Otpadna toplina lit mlijeka Fermantator Bioplin Otpadna Toplina kWh Poljoprivredna biomasa El. agregat 40 kW

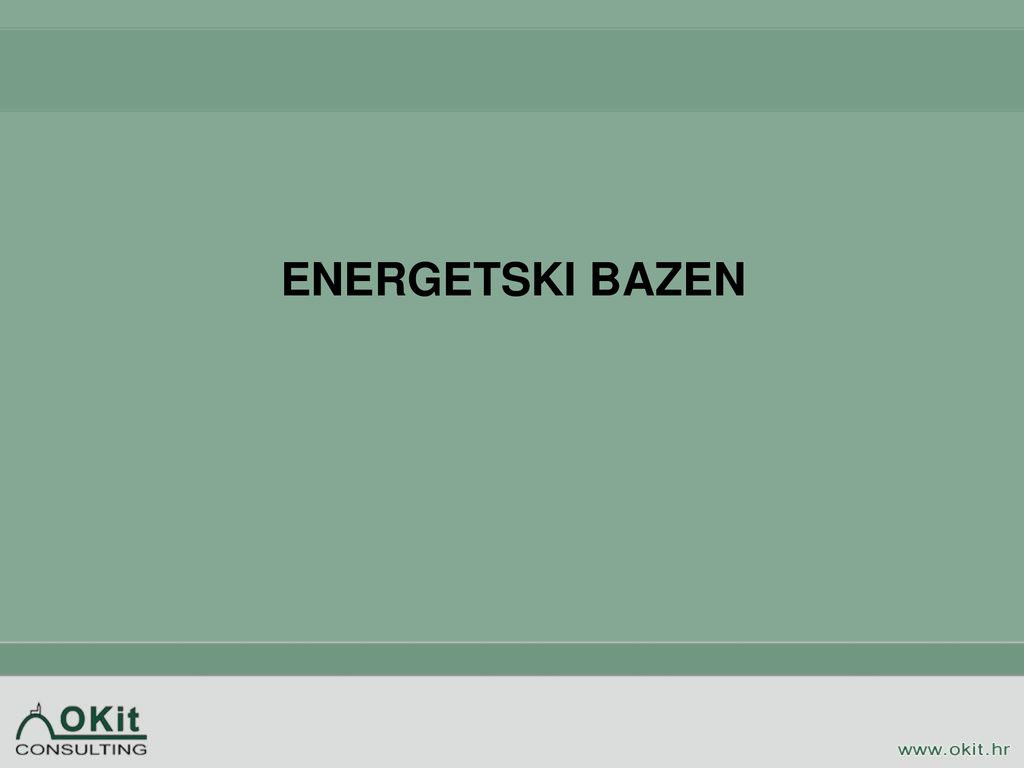

14 ENERGETSKI BAZEN

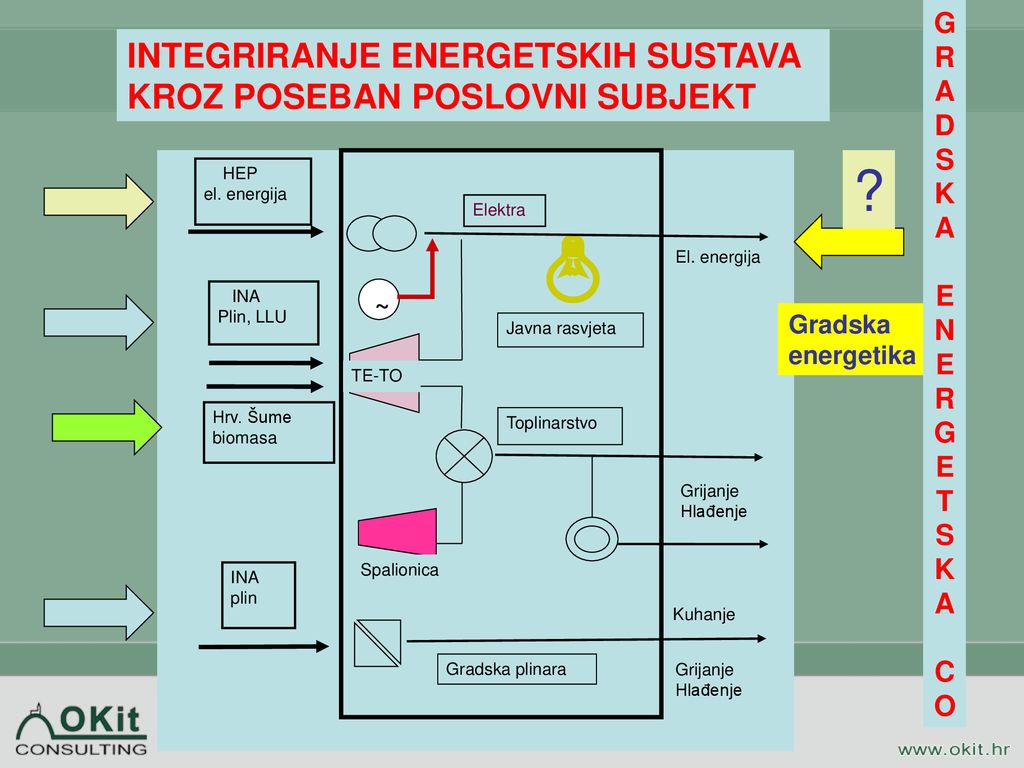

15 Energetski bazen grada
GRADSKA ENERGETSKA CO INTEGRIRANJE ENERGETSKIH SUSTAVA KROZ POSEBAN POSLOVNI SUBJEKT Energetski bazen grada El. energija Kuhanje INA Plin, LLU Hrv. Šume biomasa plin Javna rasvjeta Toplinarstvo Spalionica Elektra Gradska plinara Grijanje Hlađenje HEP el. energija TE-TO ? ~ ~ Gradska energetika

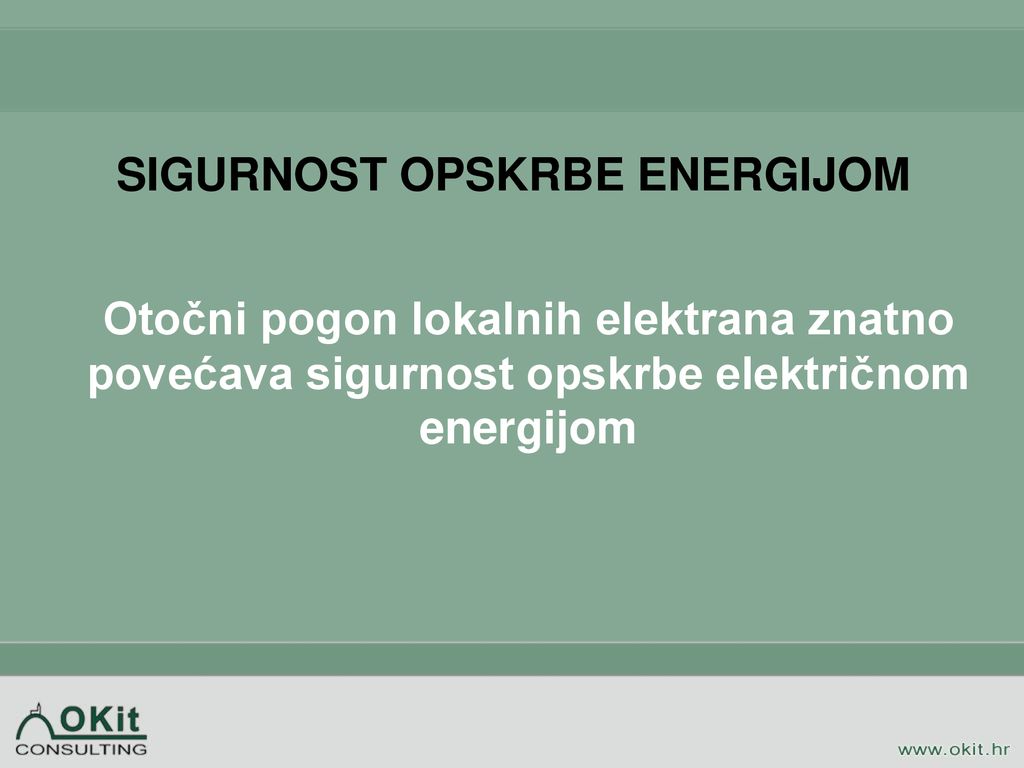

16 SIGURNOST OPSKRBE ENERGIJOM
Otočni pogon lokalnih elektrana znatno povećava sigurnost opskrbe električnom energijom

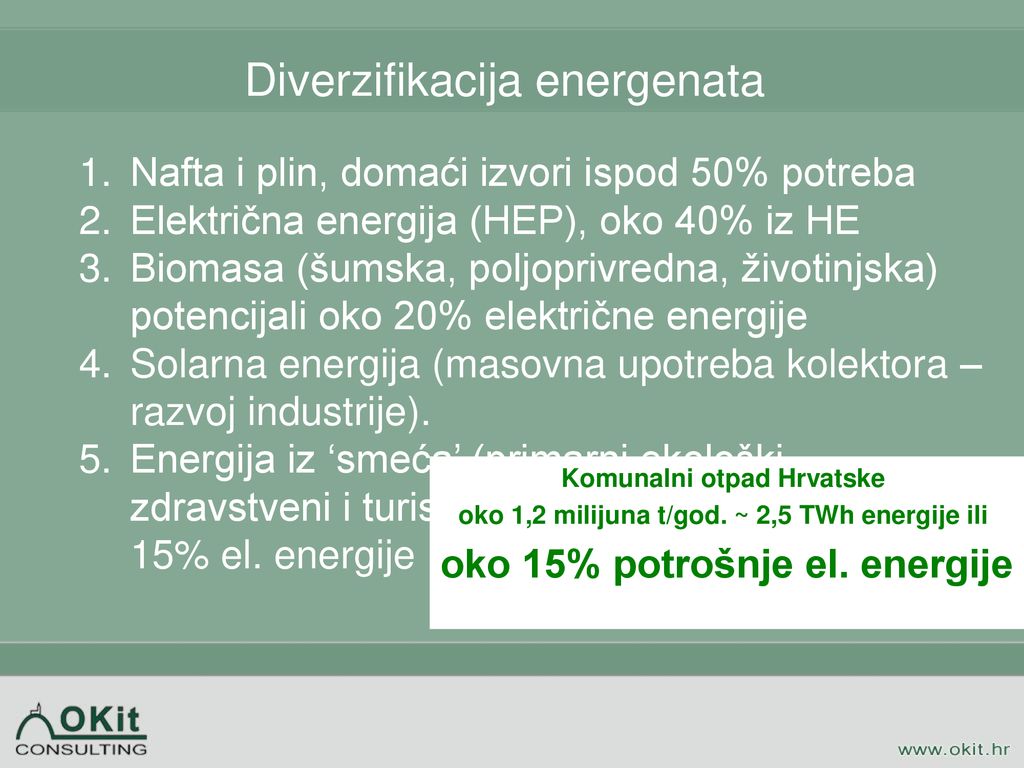

17 Diverzifikacija energenata
Nafta i plin, domaći izvori ispod 50% potreba Električna energija (HEP), oko 40% iz HE Biomasa (šumska, poljoprivredna, životinjska) potencijali oko 20% električne energije Solarna energija (masovna upotreba kolektora – razvoj industrije). Energija iz ‘smeća’ (primarni ekološki, zdravstveni i turistički interes), potencijali oko 15% el. energije Komunalni otpad Hrvatske oko 1,2 milijuna t/god. ~ 2,5 TWh energije ili oko 15% potrošnje el. energije

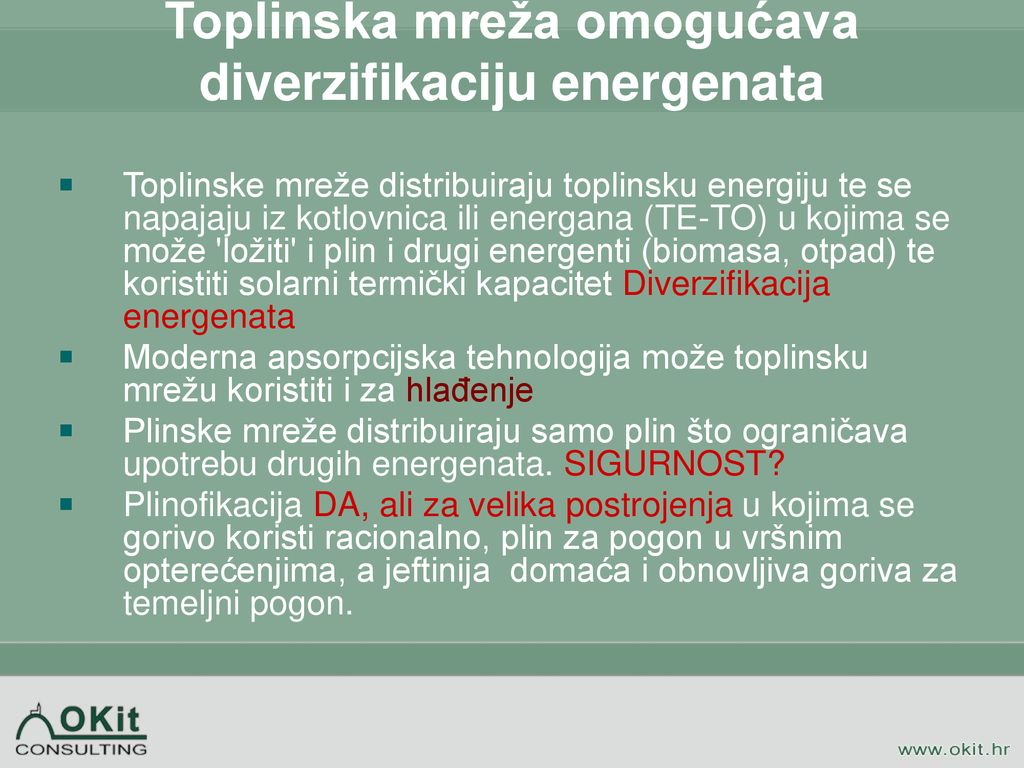

18 Toplinska mreža omogućava diverzifikaciju energenata
Toplinske mreže distribuiraju toplinsku energiju te se napajaju iz kotlovnica ili energana (TE-TO) u kojima se može 'ložiti' i plin i drugi energenti (biomasa, otpad) te koristiti solarni termički kapacitet Diverzifikacija energenata Moderna apsorpcijska tehnologija može toplinsku mrežu koristiti i za hlađenje Plinske mreže distribuiraju samo plin što ograničava upotrebu drugih energenata. SIGURNOST? Plinofikacija DA, ali za velika postrojenja u kojima se gorivo koristi racionalno, plin za pogon u vršnim opterećenjima, a jeftinija domaća i obnovljiva goriva za temeljni pogon.

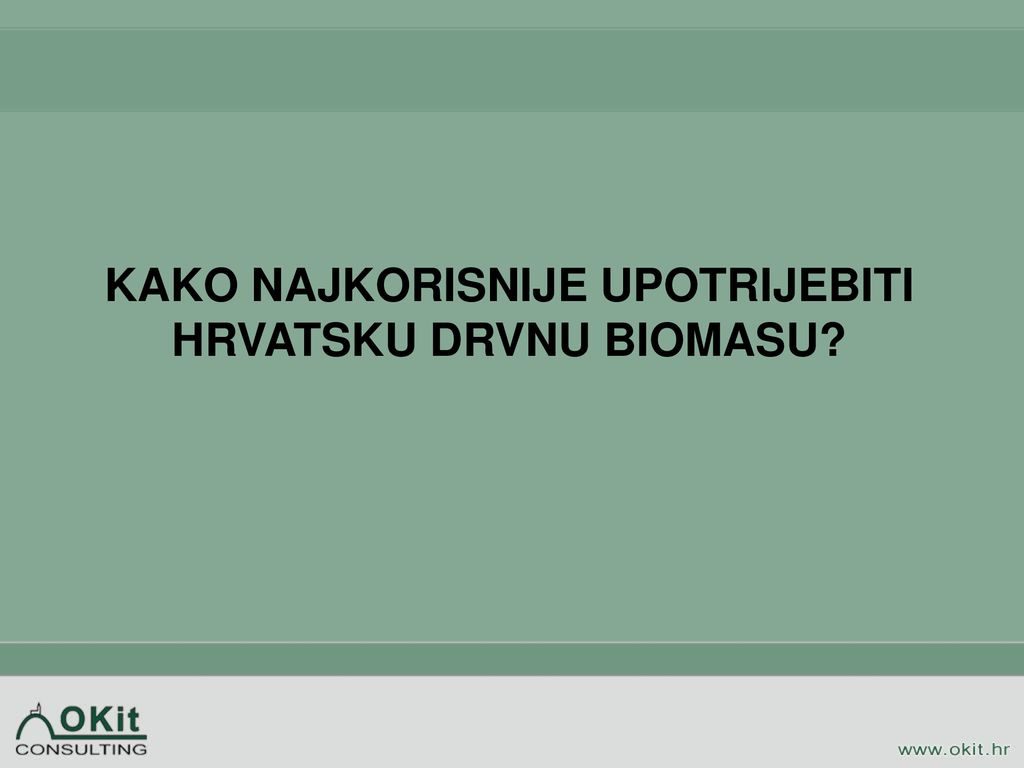

19 KAKO NAJKORISNIJE UPOTRIJEBITI HRVATSKU DRVNU BIOMASU?

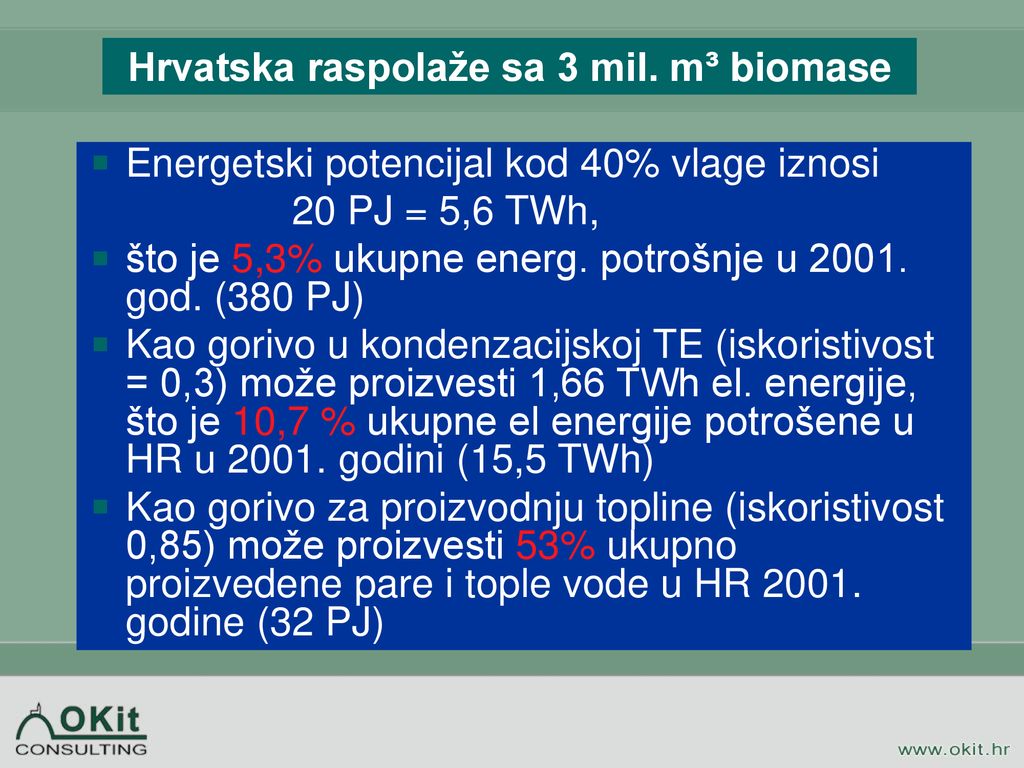

20 Hrvatska raspolaže sa 3 mil. m³ biomase
Energetski potencijal kod 40% vlage iznosi 20 PJ = 5,6 TWh, što je 5,3% ukupne energ. potrošnje u god. (380 PJ) Kao gorivo u kondenzacijskoj TE (iskoristivost = 0,3) može proizvesti 1,66 TWh el. energije, što je 10,7 % ukupne el energije potrošene u HR u godini (15,5 TWh) Kao gorivo za proizvodnju topline (iskoristivost 0,85) može proizvesti 53% ukupno proizvedene pare i tople vode u HR godine (32 PJ)

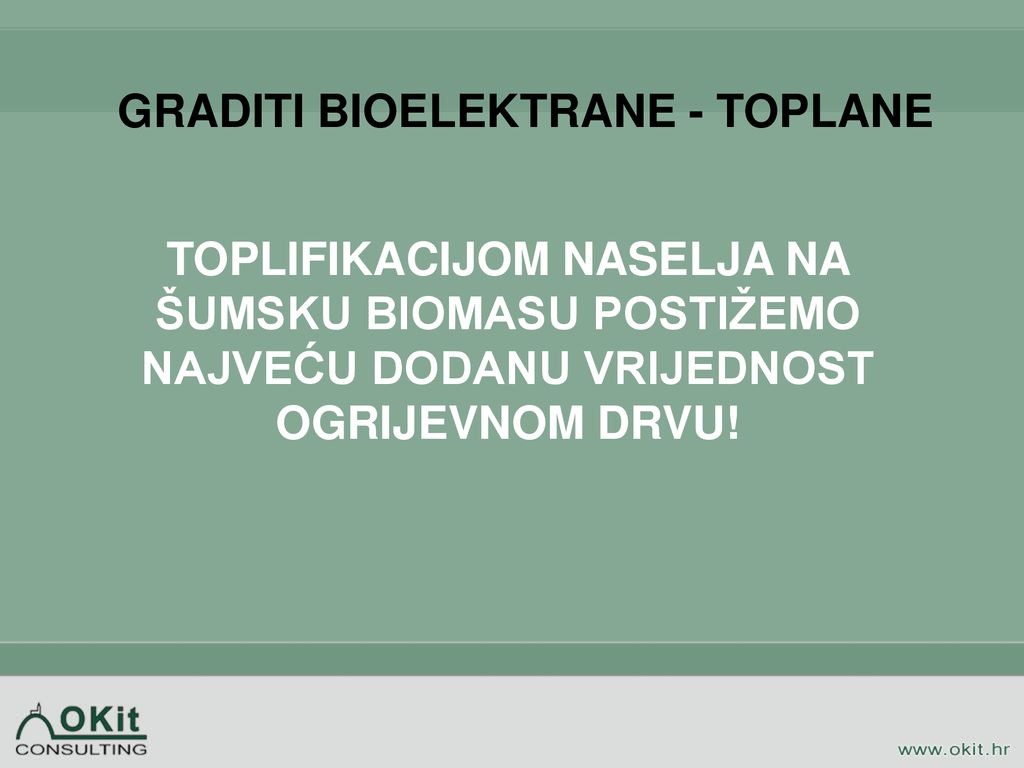

21 GRADITI BIOELEKTRANE - TOPLANE
TOPLIFIKACIJOM NASELJA NA ŠUMSKU BIOMASU POSTIŽEMO NAJVEĆU DODANU VRIJEDNOST OGRIJEVNOM DRVU!

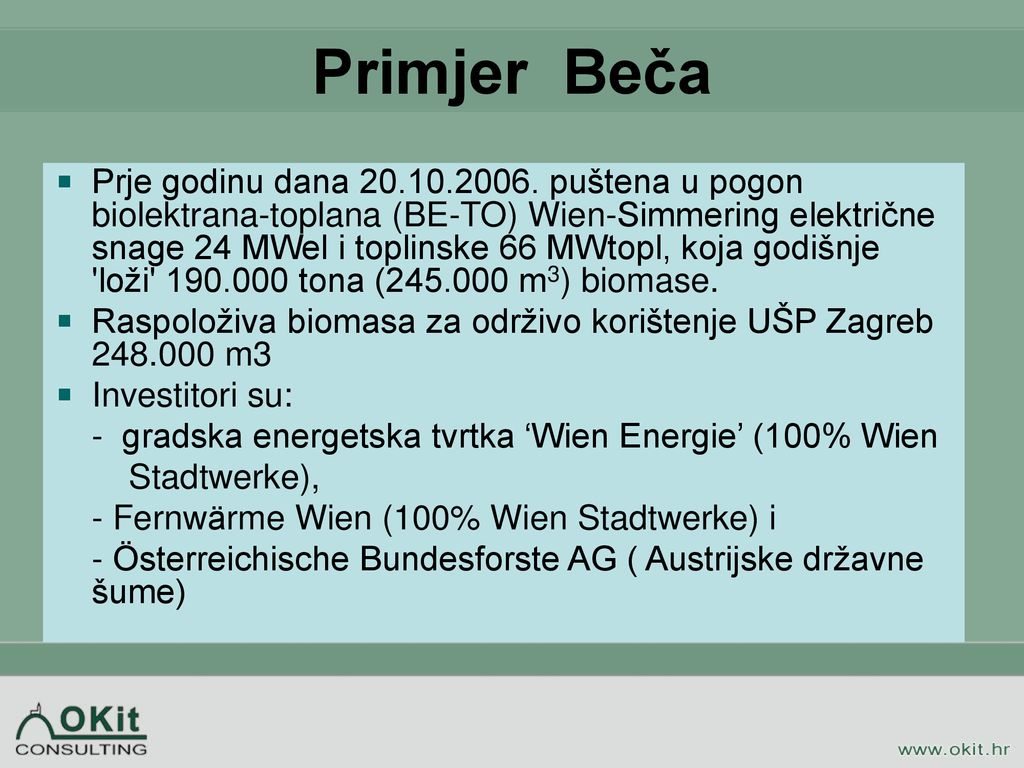

22 Primjer Beča Prje godinu dana puštena u pogon biolektrana-toplana (BE-TO) Wien-Simmering električne snage 24 MWel i toplinske 66 MWtopl, koja godišnje 'loži' tona ( m3) biomase. Raspoloživa biomasa za održivo korištenje UŠP Zagreb m3 Investitori su: - gradska energetska tvrtka ‘Wien Energie’ (100% Wien Stadtwerke), - Fernwärme Wien (100% Wien Stadtwerke) i - Österreichische Bundesforste AG ( Austrijske državne šume)

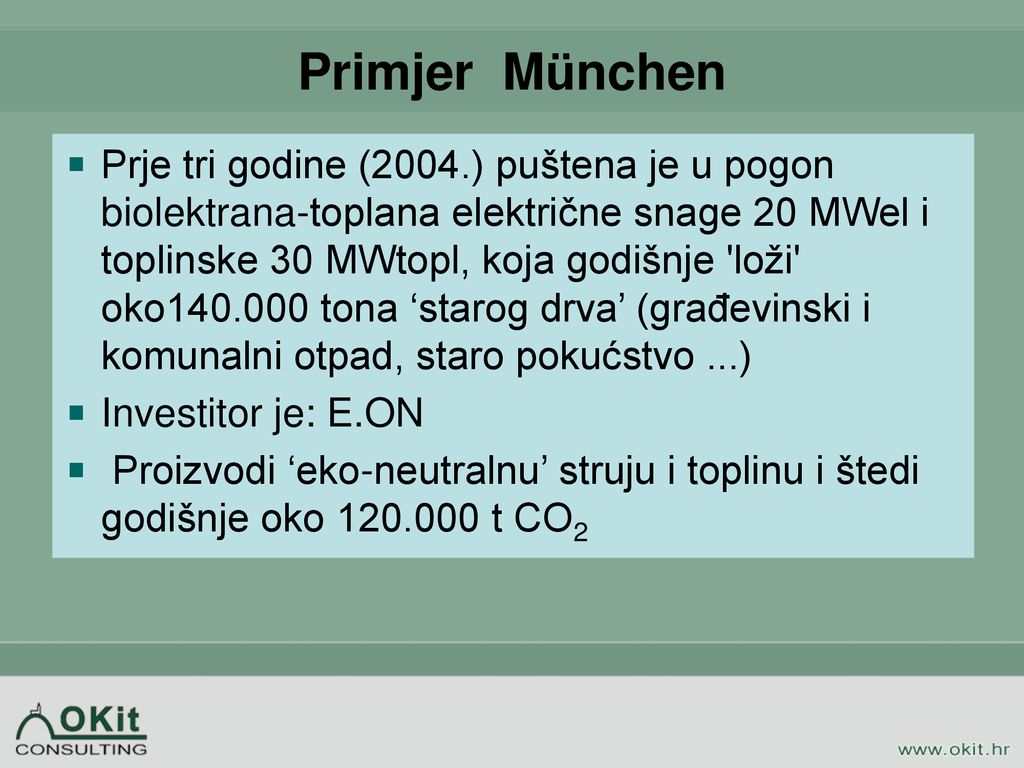

23 Primjer München Prje tri godine (2004.) puštena je u pogon biolektrana-toplana električne snage 20 MWel i toplinske 30 MWtopl, koja godišnje 'loži' oko tona ‘starog drva’ (građevinski i komunalni otpad, staro pokućstvo ...) Investitor je: E.ON Proizvodi ‘eko-neutralnu’ struju i toplinu i štedi godišnje oko t CO2

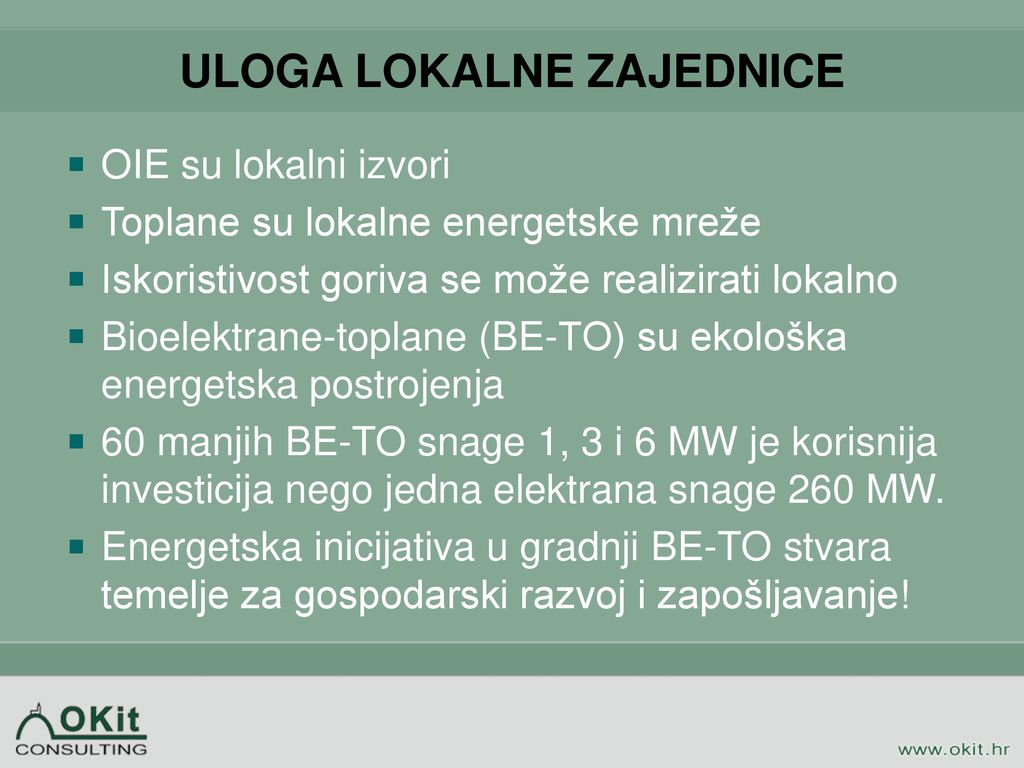

24 ULOGA LOKALNE ZAJEDNICE
OIE su lokalni izvori Toplane su lokalne energetske mreže Iskoristivost goriva se može realizirati lokalno Bioelektrane-toplane (BE-TO) su ekološka energetska postrojenja 60 manjih BE-TO snage 1, 3 i 6 MW je korisnija investicija nego jedna elektrana snage 260 MW. Energetska inicijativa u gradnji BE-TO stvara temelje za gospodarski razvoj i zapošljavanje!

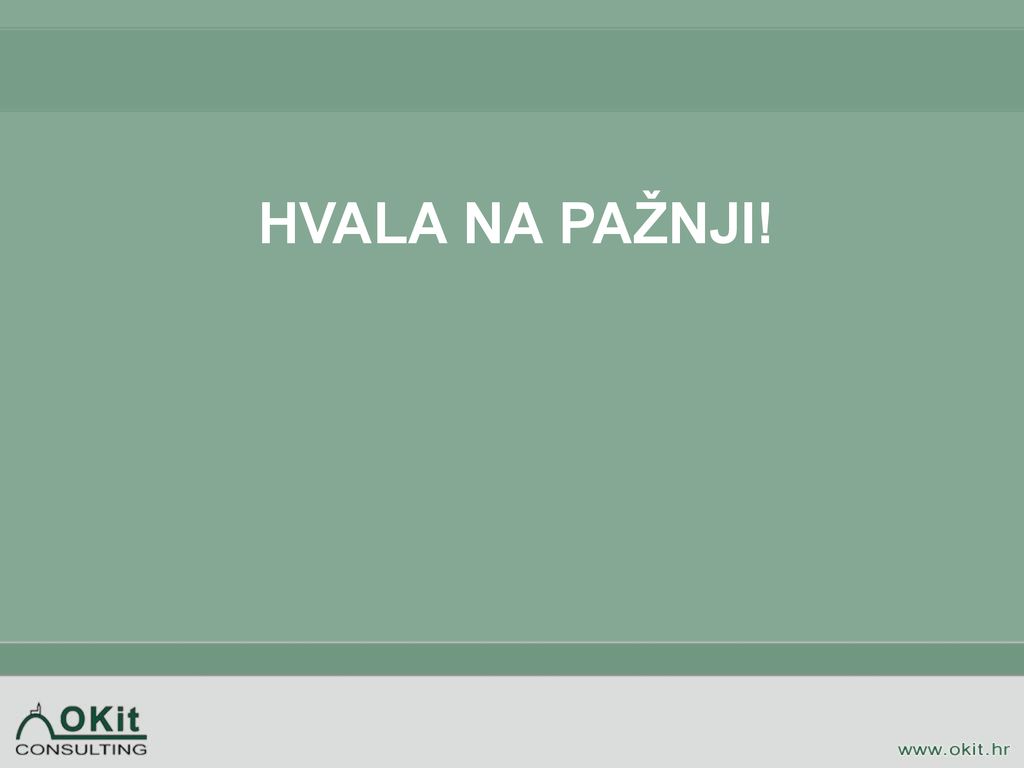

25 HVALA NA PAŽNJI!
