Was ist AIS? AIS ist die Abkürzung für „Automatic Identification System“ Mit AIS identifizieren sich Schiffe und geben ihre Position, Kurs und Geschwindigkeit,

Präsentation zum Thema: "Was ist AIS? AIS ist die Abkürzung für „Automatic Identification System“ Mit AIS identifizieren sich Schiffe und geben ihre Position, Kurs und Geschwindigkeit,"—  Präsentation transkript:

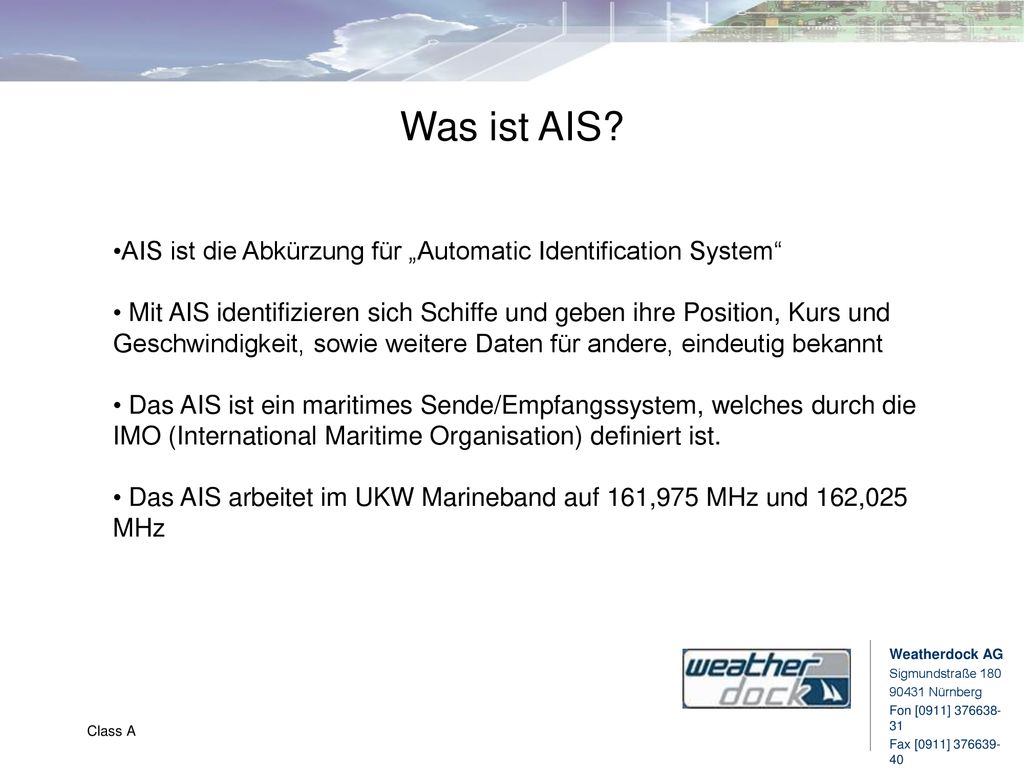

1 Was ist AIS? AIS ist die Abkürzung für „Automatic Identification System“ Mit AIS identifizieren sich Schiffe und geben ihre Position, Kurs und Geschwindigkeit, sowie weitere Daten für andere, eindeutig bekannt Das AIS ist ein maritimes Sende/Empfangssystem, welches durch die IMO (International Maritime Organisation) definiert ist. Das AIS arbeitet im UKW Marineband auf 161,975 MHz und 162,025 MHz Class A

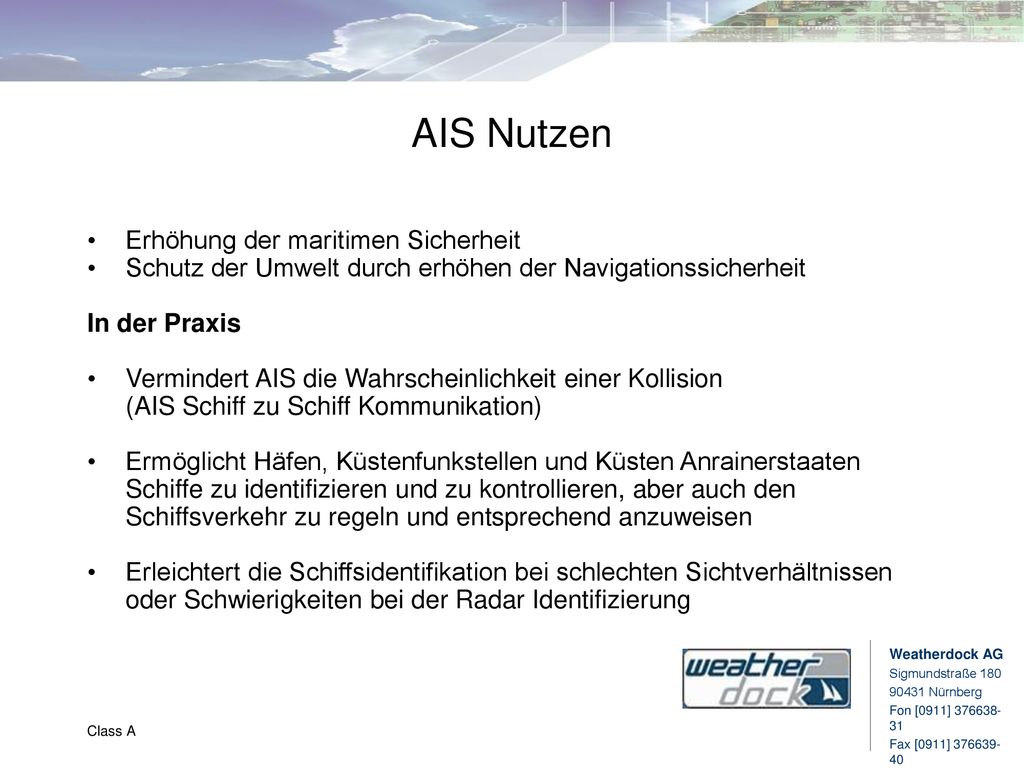

2 AIS Nutzen Erhöhung der maritimen Sicherheit
Schutz der Umwelt durch erhöhen der Navigationssicherheit In der Praxis Vermindert AIS die Wahrscheinlichkeit einer Kollision (AIS Schiff zu Schiff Kommunikation) Ermöglicht Häfen, Küstenfunkstellen und Küsten Anrainerstaaten Schiffe zu identifizieren und zu kontrollieren, aber auch den Schiffsverkehr zu regeln und entsprechend anzuweisen Erleichtert die Schiffsidentifikation bei schlechten Sichtverhältnissen oder Schwierigkeiten bei der Radar Identifizierung Class A

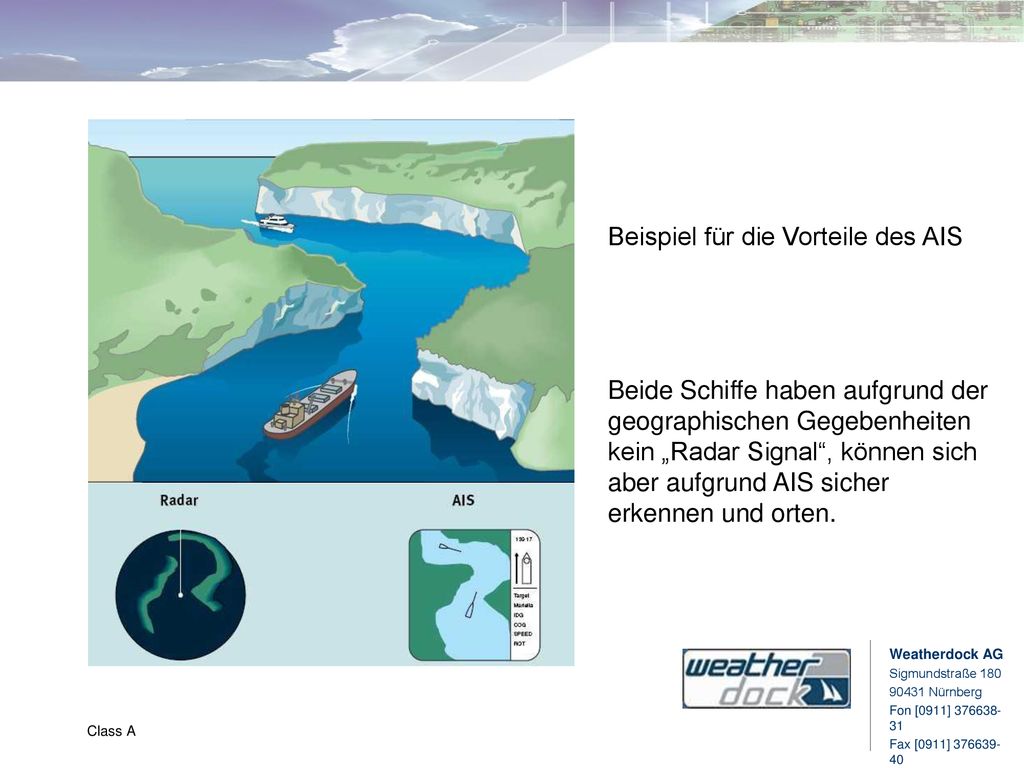

3 Beispiel für die Vorteile des AIS
Beide Schiffe haben aufgrund der geographischen Gegebenheiten kein „Radar Signal“, können sich aber aufgrund AIS sicher erkennen und orten. Class A

4 Welche Daten werden allgemein übertragen?

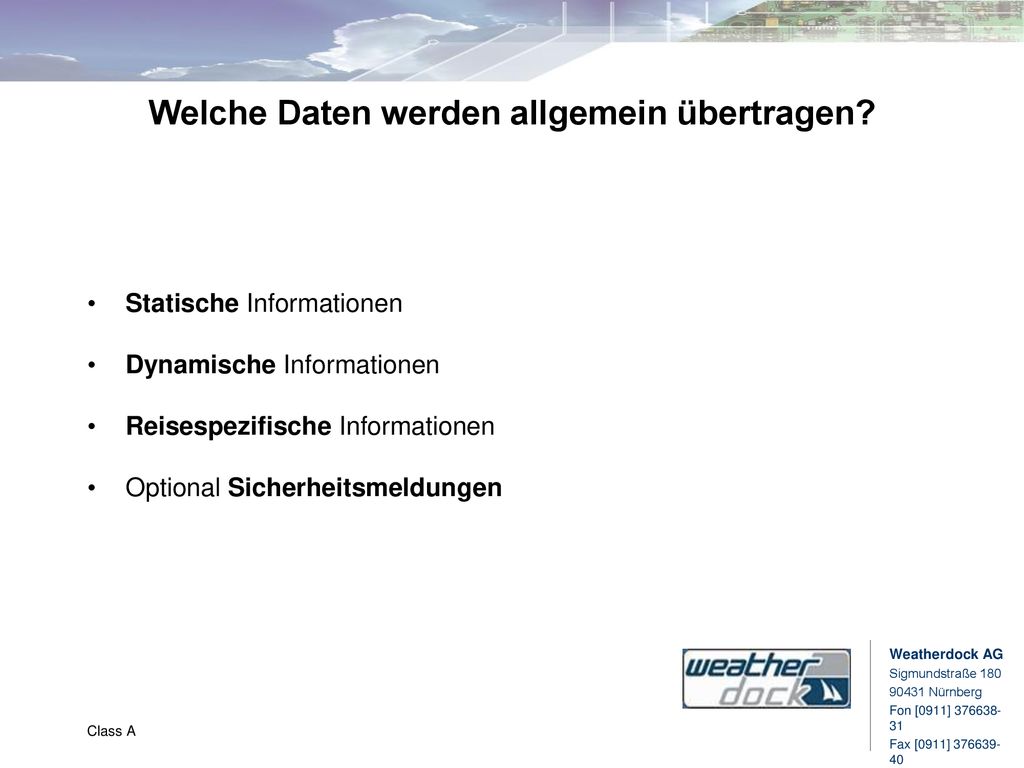

Statische Informationen Dynamische Informationen Reisespezifische Informationen Optional Sicherheitsmeldungen Class A

5 Statische Informationen
IMO-Nummer des Fahrzeugs, falls vorhanden Rufzeichen und Name des Fahrzeugs Länge und Breite des Fahrzeugs Art des Fahrzeugs GPS Position Class A

6 Dynamische Informationen
Position des Schiffes Zeitpunkt der Positionsermittelung in UTC Kurs über Grund (COG) Fahrt über Grund (SOG) Vorausrichtung (HOG) Status Wende-/ Drehgeschwindigkeit Class A

7 Reisespezifische Informationen
Tiefgang des Fahrzeugs Ladungskategorie Zielhafen und geschätzte Ankunftszeit Routenplan, optional Class A

8 Wer ist ausrüstungspflichtig?
Ab 2008 muss jedes Seeschiff mit einer BRZ > 300t mit einem Transponder (Class A) ausgerüstet sein. Binnen- und Sportschiffe sind von der Ausrüstungspflicht ausgenommen, können aber teilnehmen. Für Sportschiffe wird aktuell eine eigene Regelung diskutiert und verabschiedet ( Class B – Transponder Class A

9 AIS für die Freizeitschifffahrt (Class B)
Die Norm für AIS Class B für die Freizeitschifffahrt, IEC , wurde in 2006 herausgegeben. Freizeitschiffe sind nicht ausstattungspflichtig mit AIS Class B Transpondern Die obligatorische Ausstattungspflicht von Class B Transpondern für die Freizeitschifffahrt ist z.Zt. In verschiedenen Bereichen und Nationen in der Diskussion: England: Themse, alle Freizeitboote US: Nationalen Küstengewässern, alle Freizeitboote Türkei: Nationale Küstengewässer, Freizeitboote ab 15m und größer Class A

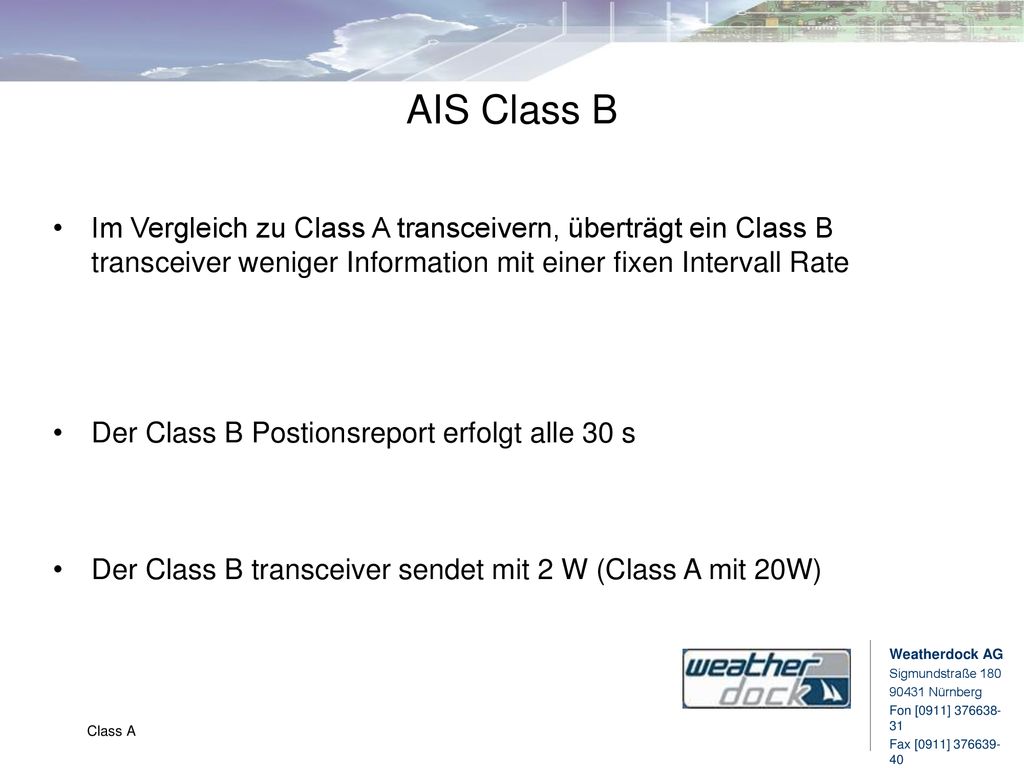

10 AIS Class B Im Vergleich zu Class A transceivern, überträgt ein Class B transceiver weniger Information mit einer fixen Intervall Rate Der Class B Postionsreport erfolgt alle 30 s Der Class B transceiver sendet mit 2 W (Class A mit 20W) Class A

11 Dynamische Daten, Class B
Der Class B Standard Position Report wird alle 30 s gesendet MMSI Nummer des Schiffes Geschwindigkeit über Grund kn Auflösung, von 0 bis kn Position Länge - 1/10000 Minute Genauigkeit Position Breite - 1/10000 Minute Genauigkeit Kurs über Grund – relativ zu wahrer Nord, 0.1 Grad genau Zeit- UTC Zeit, sekundengenau True Heading Class A

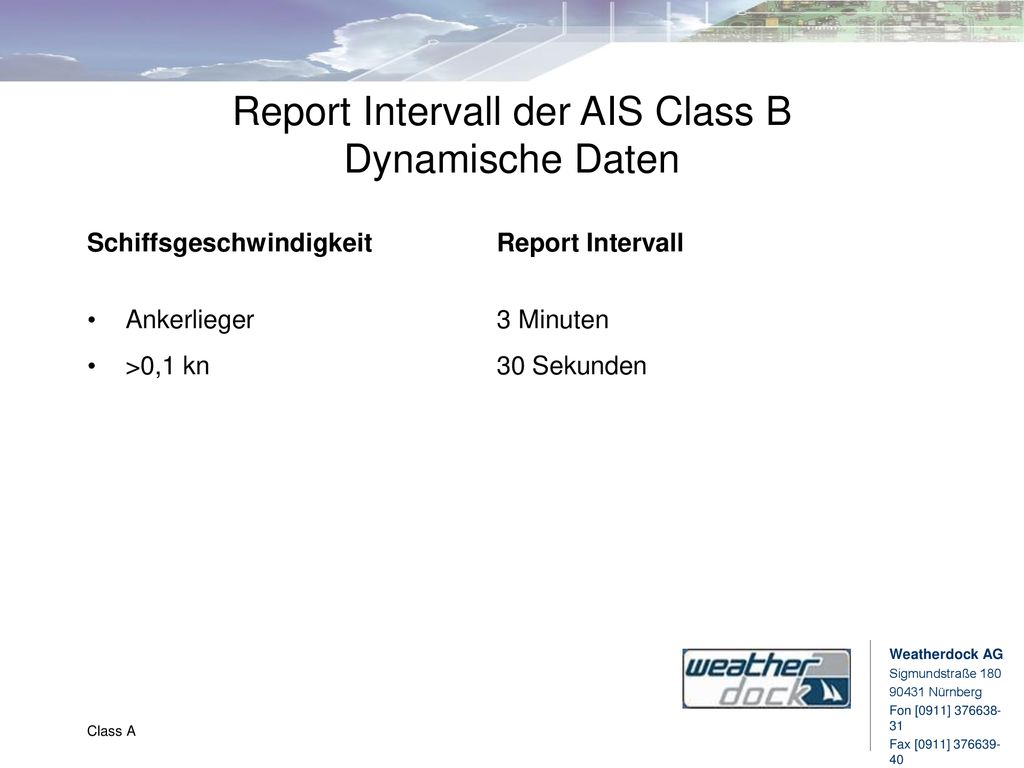

12 Report Intervall der AIS Class B Dynamische Daten
Schiffsgeschwindigkeit Report Intervall Ankerlieger 3 Minuten >0,1 kn 30 Sekunden Class A

13 Statische Daten Class B
Die Intervall Rate dieser Daten ist 6min MMSI Nummer Rufzeichen Schiffsname, max. 20 Buchstaben Schiffstyp Abmessungen des Schiffes, aufgrundet Ort der GPS Antenne auf dem Schiff Class A

14 Einschränkungen des Class-B-Betriebes
Beschränkung auf maximal 1 Zeitslot Maximale Wiederholrate der Aussendung beträgt 10 sec Aussendung kann von der Leitstelle eingeschränkt/unterbunden werden Class A

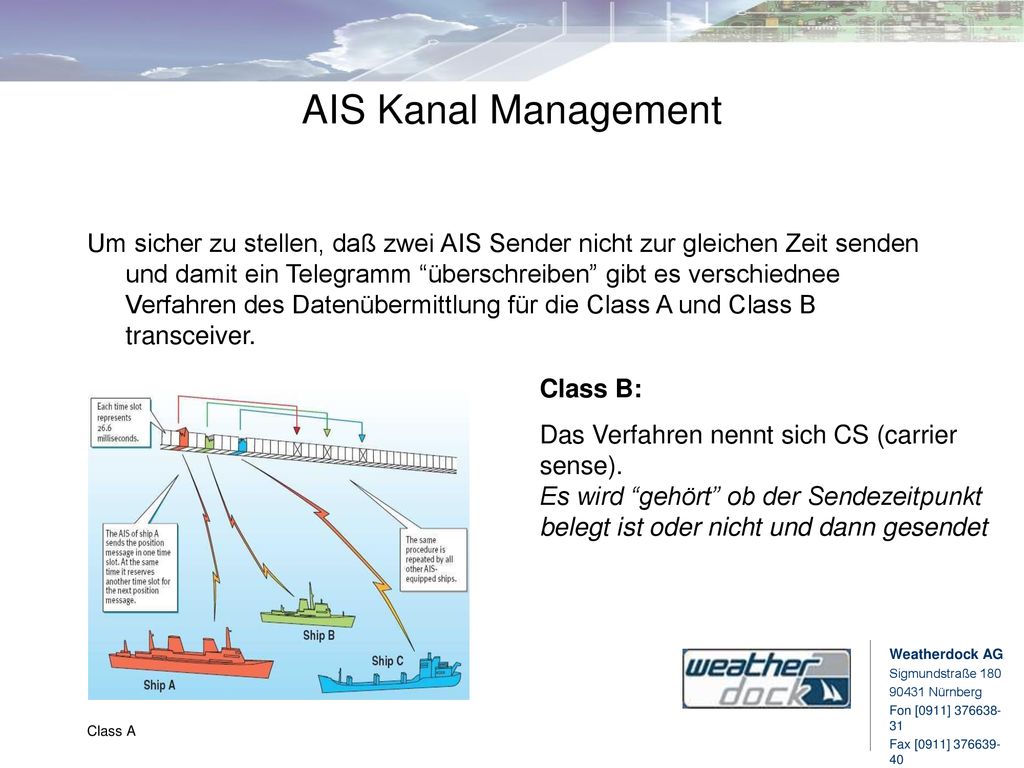

15 AIS Kanal Management Um sicher zu stellen, daß zwei AIS Sender nicht zur gleichen Zeit senden und damit ein Telegramm “überschreiben” gibt es verschiednee Verfahren des Datenübermittlung für die Class A und Class B transceiver. Class B: Das Verfahren nennt sich CS (carrier sense). Es wird “gehört” ob der Sendezeitpunkt belegt ist oder nicht und dann gesendet Class A

16 Welche Möglichkeiten hat der „Freizeitkapitän“?
Es sind 2 Arten von Teilnahme am AIS System möglich: Passiver Empfang von AIS daten mittels eines AIS Empfängers. Anzeige der empfangenen „AIS Ziele“ auf einem Plotter oder PC Aktive Teilnahme am AIS Funkverkehr, Senden der eigenen Daten und Empfang fremder „AIS Ziele“ auf einem Plotter oder PC. Class A

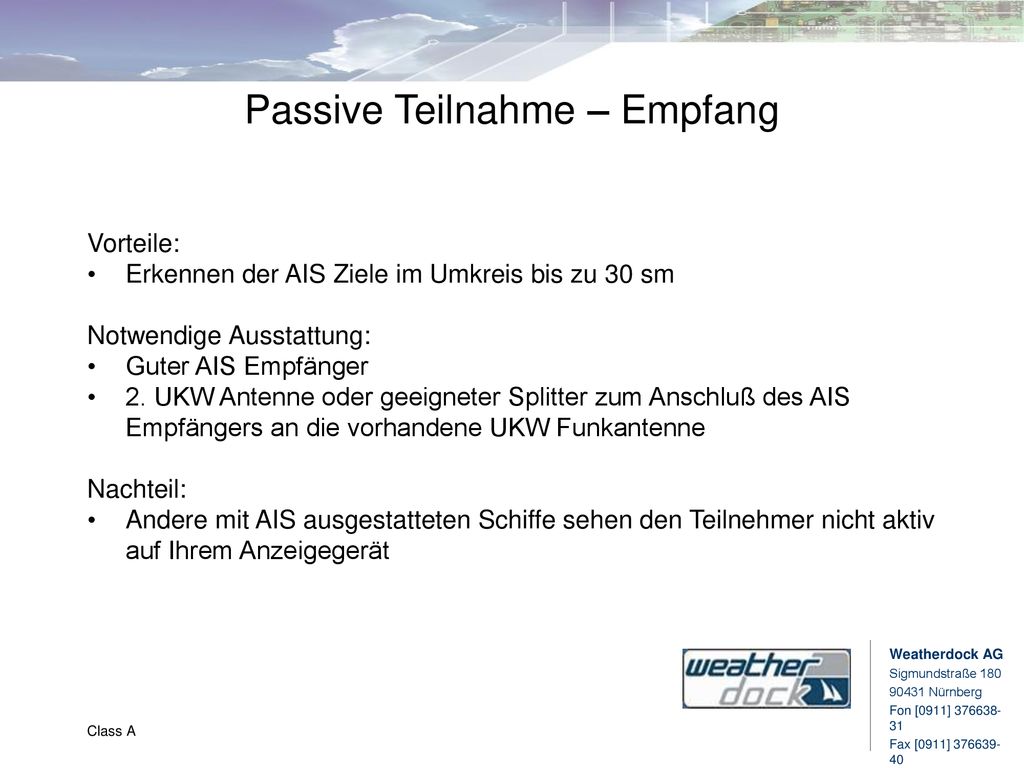

17 Passive Teilnahme – Empfang
Vorteile: Erkennen der AIS Ziele im Umkreis bis zu 30 sm Notwendige Ausstattung: Guter AIS Empfänger 2. UKW Antenne oder geeigneter Splitter zum Anschluß des AIS Empfängers an die vorhandene UKW Funkantenne Nachteil: Andere mit AIS ausgestatteten Schiffe sehen den Teilnehmer nicht aktiv auf Ihrem Anzeigegerät Class A

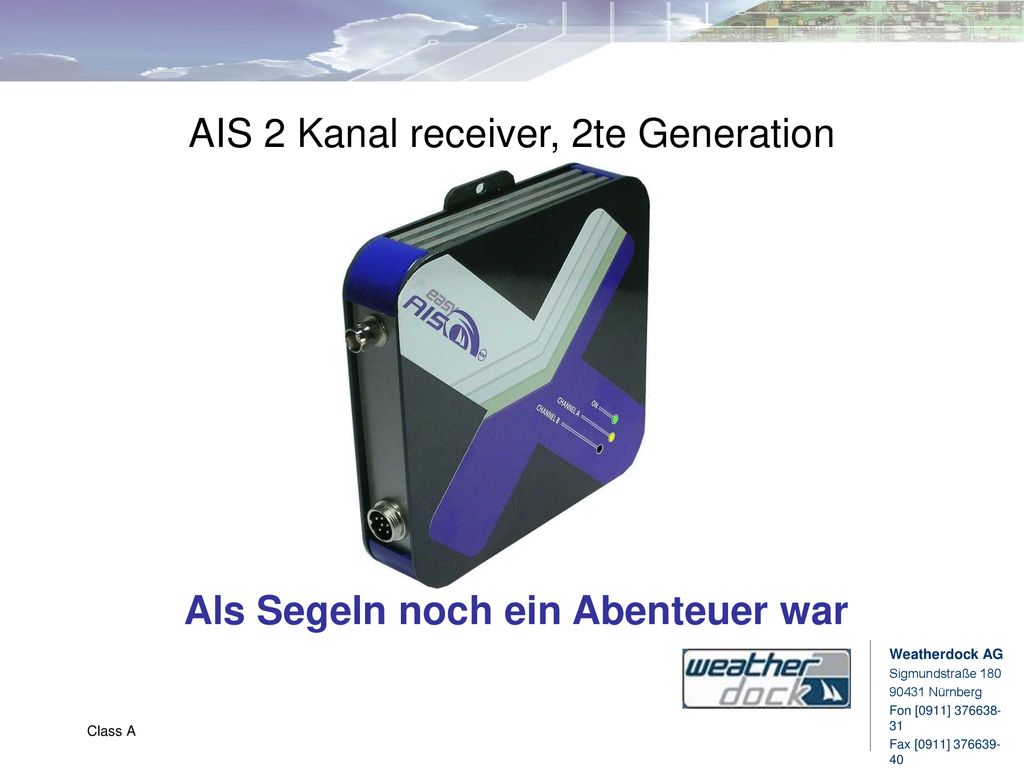

18 AIS 2 Kanal receiver, 2te Generation
Als Segeln noch ein Abenteuer war Class A

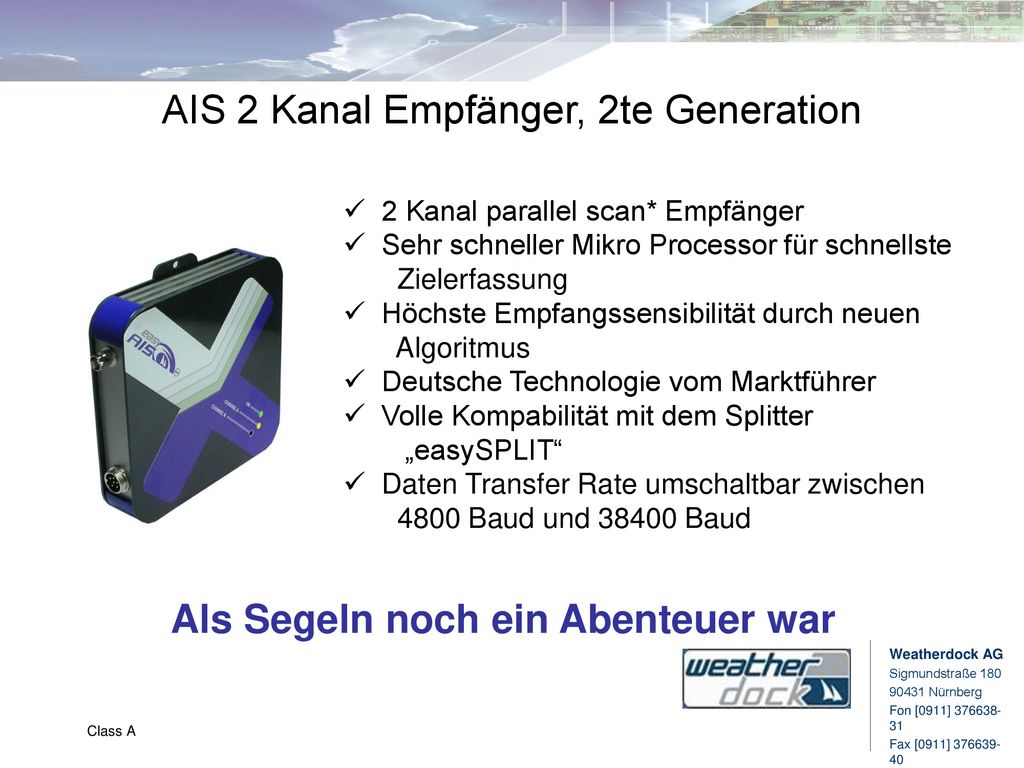

19 AIS 2 Kanal Empfänger, 2te Generation

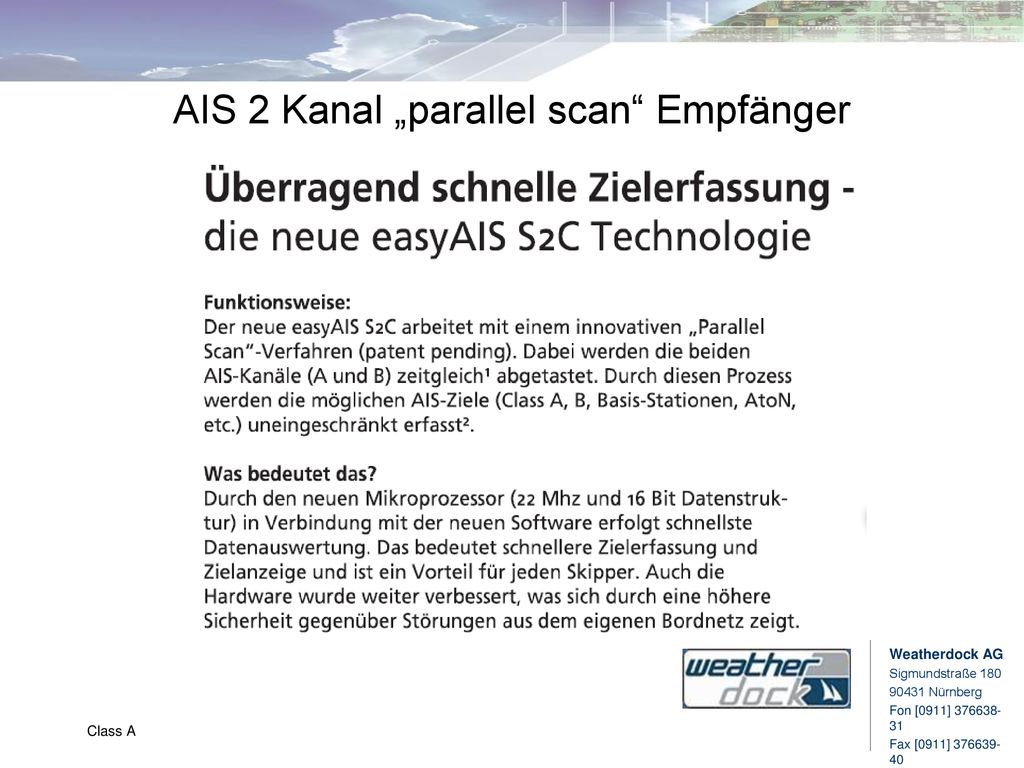

2 Kanal parallel scan* Empfänger Sehr schneller Mikro Processor für schnellste Zielerfassung Höchste Empfangssensibilität durch neuen Algoritmus Deutsche Technologie vom Marktführer Volle Kompabilität mit dem Splitter „easySPLIT“ Daten Transfer Rate umschaltbar zwischen Baud und Baud Als Segeln noch ein Abenteuer war Class A

20 AIS 2 Kanal „parallel scan“ Empfänger
Class A

21 AIS 2 Kanal „parallel scan“ Empfänger
Class A

22 Aktive Teilnahme - Transceiver
Vorteile: Erkennen der AIS Ziele im Umkreis bis zu 30sm Man wird von anderen, mit AIS Empfängern ausgestatteten Schiffen, in einer Entfernung zw. 5sm und 10sm gesehen Notwendige Ausstattung: Guter AIS Class B transcevier 2. UKW Antenne oder geeigneter Splitter zum Anschluß des AIS Class B transceivers an die vorhandene UKW Funkantenne Separate GPS Antenne Nachteil: Höherer Preis, Funkzeugnis für DSC für den Sendebetrieb notwendig Class A

23 Class A

24 Wie sieht AIS am Plotter aus?
AIS Ziele Darstellung auf Plotter (unten) und auf PC Bildschirm (rechts) Class A

25 Welche weiteren Möglichkeiten für AIS gibt es in der Zukunft?
Versenden von zusätzlichen Informationen wie z.B.: Wetterinformationen, wie Wind, Lufttemperatur, Luftdruck, Taupunkt, etc. etc. Streckenführungsinformation Teilweise in USA schon implementiert! Beispiel: St. Lawrence Waterway AIS network Class A
