1 PLEXIGLAS® truLED Coloured PLEXIGLAS® sheets for LED applications
Optimised Transmission for LED Very good light reflecting properties Brilliant colours in reflected and transmitted light LED-Buchstaben: Flach und komplizierte Form realisierbar.

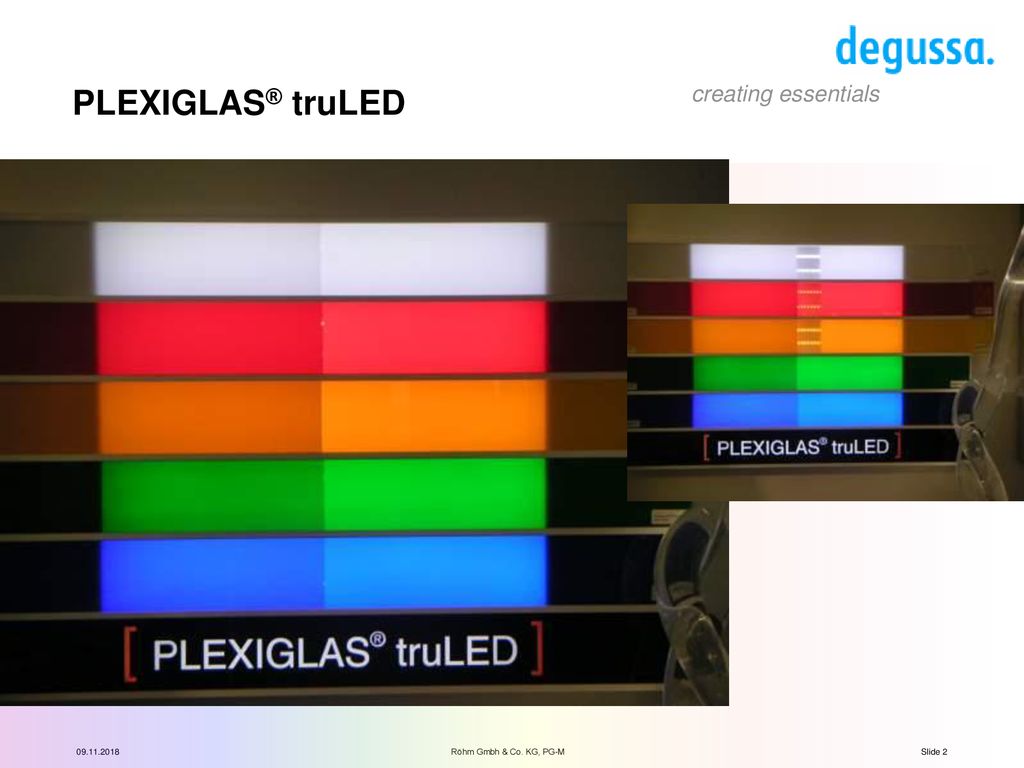

2 PLEXIGLAS® truLED

3 PLEXIGLAS® truLED Emission curve PLEXIGLAS® truLED 2918
Transmission and remission bands match emission wavelengths for green LED Transmission curve Remission curve

4 Light Transmission of PLEXIGLAS truLED® Compared to Standard Material
PLEXIGLAS truLED® shows + 52 to 315 % gain in transmission In einen rechteckigen, innen Brillantweiß lackierten Blechkasten mit den Maßen 470 x 90 mm und 100mm Höhe wird ein Backlight Modul von OSRAM mit 32 LEDs eingelegt und mit der jeweiligen PLEXIGLAS truLED Farbe abgedeckt. Der Abstand zwischen LEDs und farbiger Abdeckung beträgt 80mm. Die Tagwirkung wird unter Tageslichtbeleuchtung D65 bei ausgeschalteten LEDs bestimmt. Die Nachtwirkung im abgedunkelten Raum bei eingeschalteten LEDs. Die Leuchtdichte und die Farbkoordinaten sind mit dem Chroma-Meter CS-100 von Minolta gemessen worden.

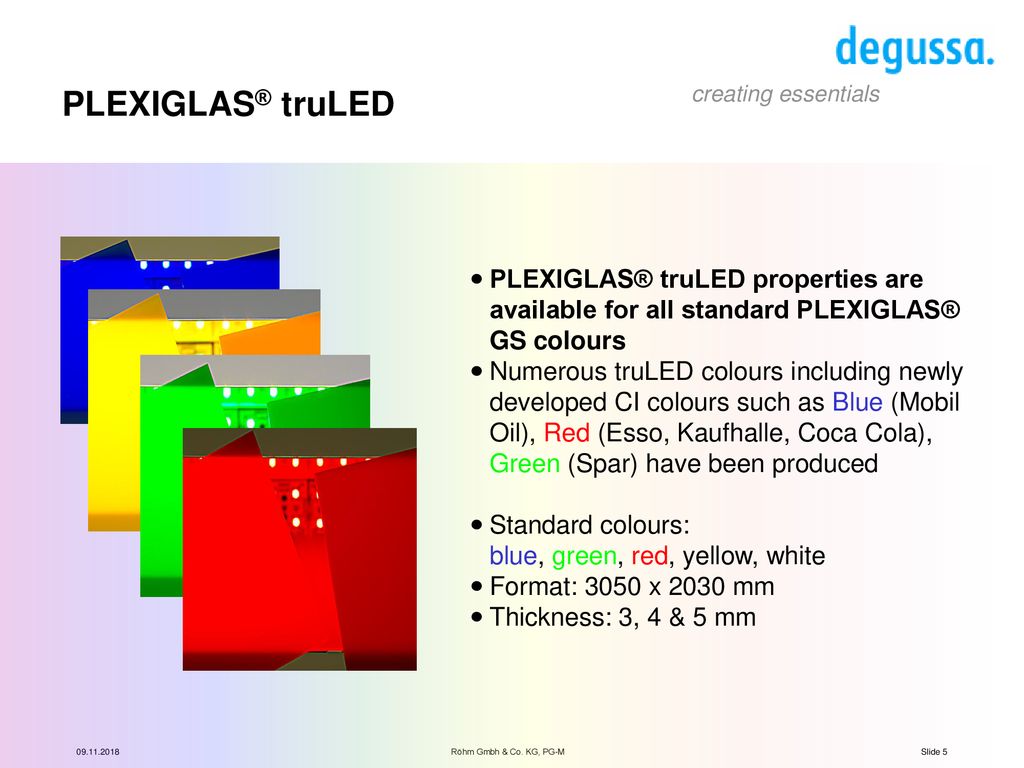

5 PLEXIGLAS® truLED PLEXIGLAS® truLED properties are available for all standard PLEXIGLAS® GS colours Numerous truLED colours including newly developed CI colours such as Blue (Mobil Oil), Red (Esso, Kaufhalle, Coca Cola), Green (Spar) have been produced Standard colours: blue, green, red, yellow, white Format: 3050 x 2030 mm Thickness: 3, 4 & 5 mm
