1 Die nächste Generation der präzisen Leuchtdichte- und Farbmessung von Lichtquellen

2 Eine komplette Produktpalette
Genauigkeit CS-1000A/S/T Spectroradiometer CS-200 Chroma Meter mit spektralem Sensor CS-100A Chroma Meter mit 3 Farb-Filtern Preis

3 CS-200 – Eigenschaften Großer Messbereich: 0.01 to 20,000,000 cd/m²
Hohe Genauigkeit: Die spektrale Anpassung sichert eine präzise Einhaltung der CIE Augenempfindlichkeitskurven. Portabilität: Kompakt Leicht Batteriebetrieb Optionales Zubehör: Nahlinsen ND Filter Kalibrierstandards zur Objektmessung Winkelsucher Tragetasche 3 Messwinkel: 1° , 0.2° , 0.1° Kleine Messflächen (0.1mm) PC Software: Standard Zubehör Optionale Professional Version Breiter Anwendungsbereich: Forschung & Entwicklung Qualitätssicherung Funktionalität: Synchronisierte Messungen Wählbare Messgeschwindigkeit USB Verbindung zum PC Großes LCD Display Datenspeicher

4 Z-Empfindlichkeit Durch Berechnung erzeugt
CS-200 – Präzise Messergebnisse mit 40 Messzellen Spektrale Empfindlichkeit des CS-200 Sensors Z-Empfindlichkeit Durch Berechnung erzeugt Z-Empfindlichkeit Durch Berechnung erzeugt Z-Empfindlichkeit Durch Berechnung erzeugt

5 CS-200 - Spektrale Anpassung
Spitzenwellenlänge : 430 nm Spitzenwellenlänge : 435 nm Das CS-200 verwendet eine Photodiodenzeile mit 40 Messzellen Die Ausgabewerte jedes Sensors werden mit Koeffizienten multipliziert und somit wird die Empfindlichkeit des CS-200 präzise an die CIE Augenempfindlichkeitsfunktion angepasst

6 ＋ ＝ ＋ ＝ CS-200 - Spektrale Anpassung Zielfunktion
Kompensationsfaktoren Sensor 1 = 0 Sensor 2 = 0 Sensor 3 = 0 Kompensationsfaktoren Sensor 1 = 0.7 Sensor 2 = 0 Sensor 3 = 1.3 Kompensationsfaktoren Sensor 1 = 0.4 Sensor 2 = 0 Sensor 3 = 1.6 Composite sensitivity

7 CS-200 – CIE Augenempfindlichkeitsfunktion
Durch die spektrale Anpassung werden präzise Messergebnisse und eine ausgezeichnete Geräteübereinstimmung erreicht. CS-200 Spezifikation: f1 = 1% (Klasse L ist 2%)

8 Spektrale Empfindlichkeit
Warum ist die Anpassung an die CIE Vλ Kurve so wichtig? Photometrische Werte sind durch den Bereich definiert, wo sich Strahlung und Vλ Kurve überlappen Z.B. Illuminant A Der gesamte rote Bereich Z.B. LCD Der grüne Bereich

9 Spektrale Empfindlichkeit
 

10 Spektrale Empfindlichkeit – Am Beispiel einer LED

11 Messwert-Vergleich (CS-1000A – CS-200)

12 Messwert-Vergleich (CS-1000A – CS-200)
DLv LCD PDP LED

13 Vergleich gegenüber herkömmlich gefilterten Messgeräten
Herkömmlich gefiltertes Messgerät ■LCD White ■LCD Red ■LCD Green ■LCD Blue ▲PDP White ▲PDP Red ▲PDP Green ▲PDP Blue ◆LED White ◆LED Red ◆LED Green ◆LED Blue CS-200 □LCD White □LCD Red □LCD Green □LCD Blue △PDP White △PDP Red △PDP Green △PDP Blue ◇LED White ◇LED Red ◇LED Green ◇LED Blue Leuchtdichte Farbort

14 CS-200 – Farbmanagement-Netzwerk
Bedingt durch die absolute Genauigkeit und die ausgezeichnete Geräteübereinstimmung ist es möglich Farbmanagement Netzwerke aufzubauen, ohne auf die sonst üblichen „Standard“ Muster oder Anwenderkalibrierungen der einzelnen Messgeräte zurückgreifen zu müssen.

15 CS-200 – Großer Messbereich, exzellente Reproduzierbarkeit
Geringe Leuchtdichten von 0.01 cd/m² können gemessen werden Z.B.: Kontrastmessungen Hohe Leuchtdichten von 200,000 cd/m² können gemessen werden Bei 0.1° Messwinkel sogar bis zu 20,000,000cd/m² Optionale ND Filters erweiten diesen Bereich (1/10 & 1/100) Z.B.: Projektor- und Hochdrucklampen Wiederholgenauigkeit (Standard Lichtart A) cd/m² Lv ±0.03 cd/m² ±1digit --- (2 s / SLOW) 1-2 cd/m² Lv ±2 % ±1digit xy (2 s / SLOW) 2-4 cd/m² Lv ±2 % ±1digit xy (2 s / SLOW) 4-8 cd/m² Lv ±2 % ±1digit xy (2 s / SLOW) 8-200,000 cd/m² Lv ±0.2 % ±1digit xy (2 s / SLOW)

16 CS-200 – Wiederholgenauigkeit & Geschwindigkeit
Messzeit Integrations-Zeit Wiederhol-Genauigkeit Messbereich Ly xy Super fast 0.65 sec 300 msec Slow * 2 cd/m² ±0.03 cd/m² ±1digit --- Fast 1.2 sec Slow *2 1-2 cd/m² ±2 % ±1digit 0.008 Slow 3.2 sec 1300 msec 2-4 cd/m² 0,004 Super slow 12.4 sec 5200 msec Slow / 2 4-8 cd/m² 0.002 Auto 1.2 sec or 3.2 sec 300 msec or 1300 msec ---- 8-200,000 cd/m² ±0.2 % ±1digit 0.001 Manual 1-60 sec (1 sec step) Messzeit: Zeit für eine Messung (Integrationszeit ×2+Verschluss öffnen/schließen + Berechnung) Integrationszeit: Belichtungszeit des Sensors Auto mode Umschaltlevel: FAST -> SLOW: Unter 20 cd/m² SLOW -> FAST: 40 cd/m² oder mehr

17 CS-200 – Wählbarer Messwinkel
Die drei eingebauten Messblenden erlauben Messwinkel von 1°, 0.2° und 0.1° Schieber zum schnellen umzuschalten Kleine Messflächen von bis zu  0.1 mm können vermessen werden CS-200  0.5 mm Optionale Nahlinse No.122  0.3 mm Optionale Nahlinse No.107  0.1 mm

18 CS-200 – Messwinkel und Anwendung
Mittlere und große Flächen LCD, PDP, EL Display Lampen oder Hinter-grundbeleuchtung 0.2° Messwinkel Kleine Flächen LED-Anzeigen Armaturen 0.1° Messwinkel Sehr kleine Flächen oder große Entfernung Pixel von LCD, PDP… Brems Lichter Ampeln

19 CS-200 – Synchronisierte Messung
Emissionsperiode Die Emissionsperiode kann durch Eingabe der Frequenz bestimmt werden (40.00 to Hz) (Die Messperiode ist dann ein integrales Vielfaches der Emissionsperiode (Bei Perioden länger als 300ms) Messperiode

20 CS-200 – Objekt-Farb-Messung
Bei Verwendung des optionalen Weißkalibrierstandards kann das CS-200 zur Messung der Objekt-Farbe verwendet werden 2˚ und 10˚ Standard-Beobachter sind wählbar

21 CS-200 – Okular mit Dioptrenausgleich

22 CS-200 – Grosses LCD Display mit Hintergrundbeleuchtung

23 CS-200 – Messwert-Anzeigen
Farbsystem Lv x y Lv u’ v’ Lv T ⊿uv X Y Z Dominant wavelength

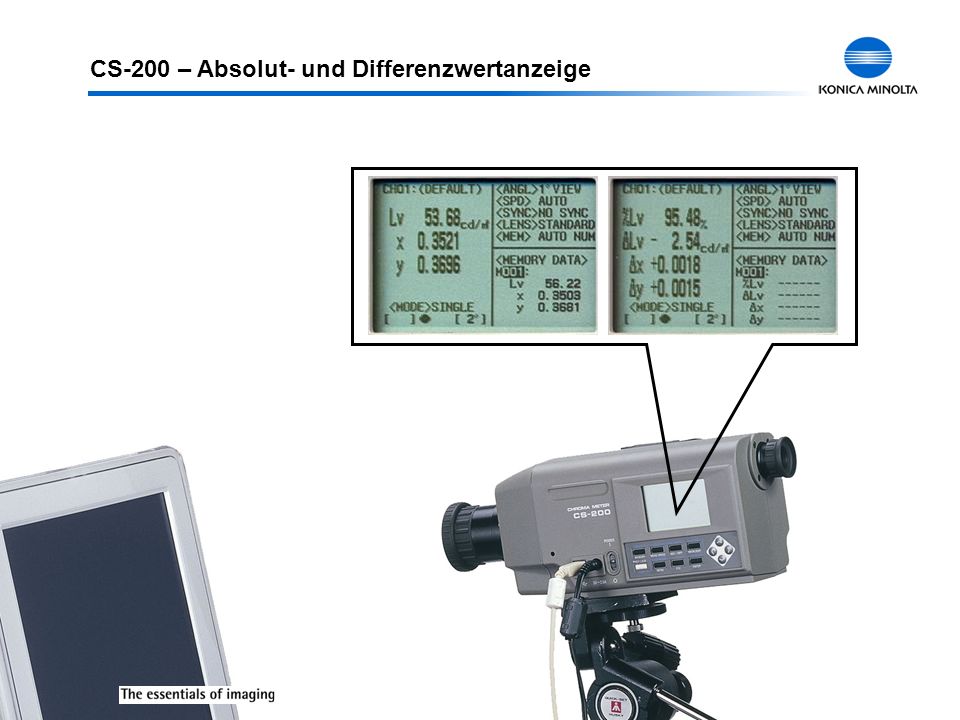

24 CS-200 – Absolut- und Differenzwertanzeige

25 CS-200 – Höchst- und Tiefstwerterechnung

26 CS-200 – Tragbares Messgerät
Kompakt 95mm (B) * 127mm (H) * 330mm (L) Handheld Leicht 1.8 kg (ohne Batterien) Batteriebetrieb oder mit Netzgerät 4 herkömmliche Mignon Batterien Netzgerät gehört zum Lieferumfang

27 CS-200 Anwendungs-Beispiele
Displays Flugzeug Cockpit Ampeln LED Anzeigen Brems Lichter Schalttafeln Armaturen Lampen

28 CS-S10W Daten-Software (Standard Version)
Standardzubehör des CS-200 Sehr Anwenderfreundlich Für R&D und QS Licht- und Objektmessmodus Daten list Box Toleranzen Pass / Fail Funktion Export z.B.: nach Microsoft EXCEL Intervall. und Mittelwertmessung Upload & Download von Bezugswerten Download von Messwerten Anwenderkalibrierung

29 CS-S10W Daten-Software (Professional Version)
Optionales Zubehör zum CS-200 Zusätzliche Funktionen zu Standard Version: Zusätzliche Betriebsarten Kontrast, RGB, RGB & Kontrast Einzel- oder Mehrpunktmessung Diagramme und Datenliste Farbtafel (Lv xy, Lv u’v’, L*a*b*), Trendgrafik, Pass/Fail, Uniformity Kontrast Bild (Muster oder Bezug) Polygon-Toleranzen Anpassungsmöglichkeit von Bildschirm und gedruckten Berichten Vorlagenfunktion
