USV – Anlagen von Alpha.

Präsentation zum Thema: "USV – Anlagen von Alpha."—  Präsentation transkript:

1 USV – Anlagen von Alpha

2 Übersicht Alpha technische Spezifikationen 1ph. Geräte 3ph. Geräte
Fragen

3 Standorte

4 Offline – VFD Geräte Versorgung der Verbraucher über Eingangswechselspannung oft auch über zusätzlichen Störfilter Bei Ab- und Ausfall der Eingangsspannung springt mittels eines elektromechanischen Relais der batteriebetriebene Konverter ein. Der Konverter übernimmt die Versorgung der Geräte.

5 Line Interactive – VI-Geräte
Der DC/AC-Wechselrichter ist hier permanent mit dem Ausgang der USV verbunden. Bei Normalbetrieb fließt der Ladestrom für die Batterie über den Wechselrichter. Bei Ausfall der Spannung übernimmt die Batterie die Versorgung.

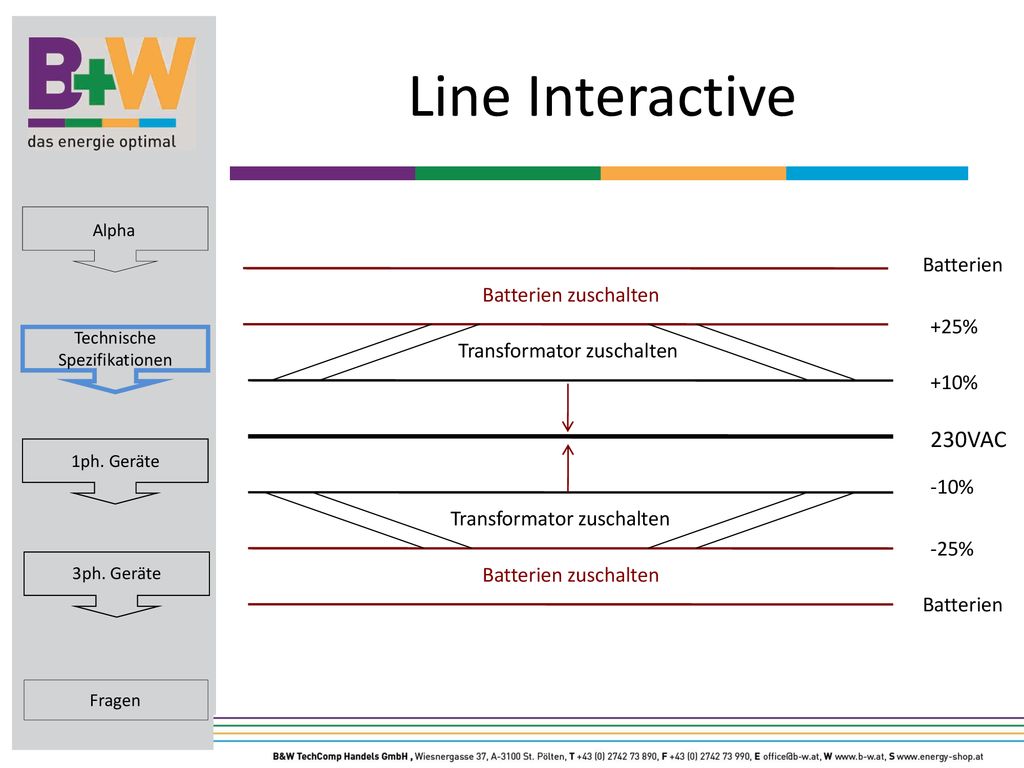

6 Line Interactive 230VAC Batterien Batterien zuschalten +25%
Transformator zuschalten +10% 230VAC -10% Transformator zuschalten -25% Batterien zuschalten Batterien

7 Online – VFI Geräte Den Geräten liegt ein Dauerwandlungsverfahren zu Grunde Das Verfahren richtet die Netzspannung permanent gleich und invertiert diese wieder in eine Wechselspannung Somit sorgt die Dauerwandlung für eine extrem hohe Filterwirkung.

8 Bypass elektronischer Bypass: hohe Einschaltströme bei Defekt
manueller Bypass: für Wartungen (USV Anlage ist spannungsfrei) externer Bypass: um die komplette USV Anlage entfernen zu können

9 Tetrex 1/1 - phasig Vorteile: 6 bis 7kg sehr preiswert kein Lüfter
USB Schnittstelle geeignet für einzelnen PC Software inkl. Lizenz für einen Server Batterien: wartungsfreie Blei-Vlies Batterien (5 Jahres Batterien)

10 Sentra XL 1/1 - phasig Vorteile: 1000VA bis 3000VA Power Faktor 0,9
Umschaltzeit <10ms Hot Swap 19 Zoll Einschubtechnik oder Standgerät USB und RS232 Schnittstelle Software inkl. Lizenz für einen Server Batterien: wartungsfreie Blei-Vlies Batterien (5 Jahres Batterien) Optional: Schuko-Steckdosen Relaiskarte SNMP-Adapter (extern & intern)

11 Continuity 1/1 - phasig 1000VA – 10kVA Standgerät
1000VA – 10KVA 19 Zoll Einschubtechnik von 1000VA Standard IEC Buchsen ab 6000VA Festverdrahtung 1500VA PF 1

12 Continuity 1/1 - phasig Vorteile: keine Umschaltzeit (online) Hot Swap
19 Zoll Einschubtechnik oder Standgerät drehbares LCD Display USB und RS232 Schnittstelle Software inkl. Lizenz für einen Server Batterien: wartungsfreie Blei-Vlies Batterien (5 Jahres Batterien) Optional: Schuko-Steckdosen Relaiskarte SNMP-Adapter (extern & intern)

13 Atrox Vorteile: Outdoor USV Leistung: 350W – 2000W -40 bis +75°C
Gehäuseklasse IP44 Stoßfestigkeitsgrad IK10 Heizmatten Batterien: wartungsfreie Blei-Gel Batterien (10 Jahres Batterien) RS232 Software SNMP-Adapter (optional)

14 X31 3/1 - phasig Vorteile: 10kVA – 100kVA Ausgangstrenntransformator
6-Puls USB + RS232 Software inkl. Lizenz für einen Server Batterien: wartungsfreie Blei-Vlies Batterien (10 Jahres Batterien) externer Bypass (optional) SNMP-Adapter (optional)

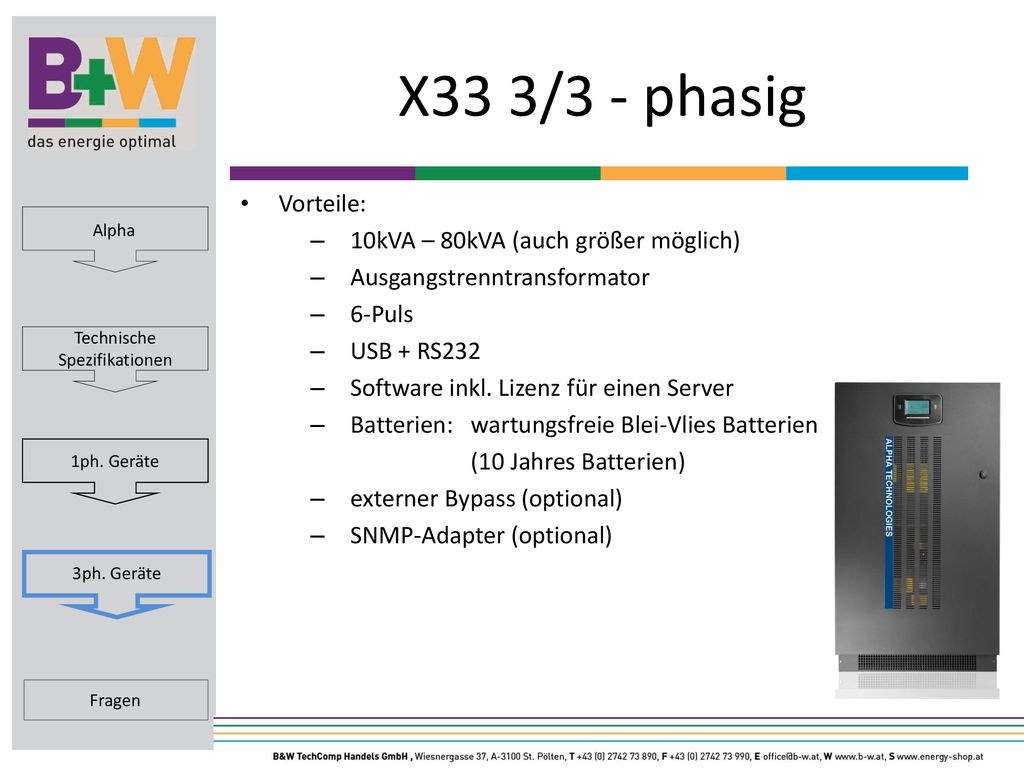

15 X33 3/3 - phasig Vorteile: 10kVA – 80kVA (auch größer möglich)
Ausgangstrenntransformator 6-Puls USB + RS232 Software inkl. Lizenz für einen Server Batterien: wartungsfreie Blei-Vlies Batterien (10 Jahres Batterien) externer Bypass (optional) SNMP-Adapter (optional)

16 HE 3/1 - phasig Allgemein: 10kVA – 20kVA
Batterien: wartungsfreie Blei-Vlies Batterien (10 Jahres Batterien) Vorteile: Netzrückwirkung <3% leichte Menüführung Auslesen des Fehlerspeichers bei Defekt möglich USB + RS232 schmale Bauform Software inkl. Lizenz für einen Server externer Bypass (optional) SNMP-Adapter (optional)

17 HE 3/3 - phasig Allgemein: 10kVA – 125kVA
Batterien: wartungsfreie Blei-Vlies Batterien (10 Jahres Batterien) Vorteile: Netzrückwirkung <3% leichte Menüführung Auslesen des Fehlerspeichers bei Defekt möglich USB + RS232 schmale Bauform Software inkl. Lizenz für einen Server externer Bypass (optional) SNMP-Adapter (optional)

18 TE 3/3 - phasig Allgemein: 10kVA – 60kVA
Batterien: wartungsfreie Blei-Vlies Batterien (10 Jahres Batterien) Vorteile: Power Faktor 1 Netzrückwirkung <3% Parallelkarte (Standard) doppelte Netzeinspeißung (Standard) Farbiger Touchscreen (Swype) flexible Batteriekonfiguration pot.-freie Kontakte vorhanden Software inkl. Lizenz für einen Server externer Bypass (optional) SNMP-Adapter (optional)

19 HIP 3/3 - phasig Vorteile: 100kVA – 800kVA Ausgangstrenntransformator
Netzrückwirkung <3% USB + RS232 Software inkl. Lizenz für einen Server Batterien: wartungsfreie Blei-Vlies Batterien (10 Jahres Batterien) externer Bypass (optional) SNMP-Adapter (optional)

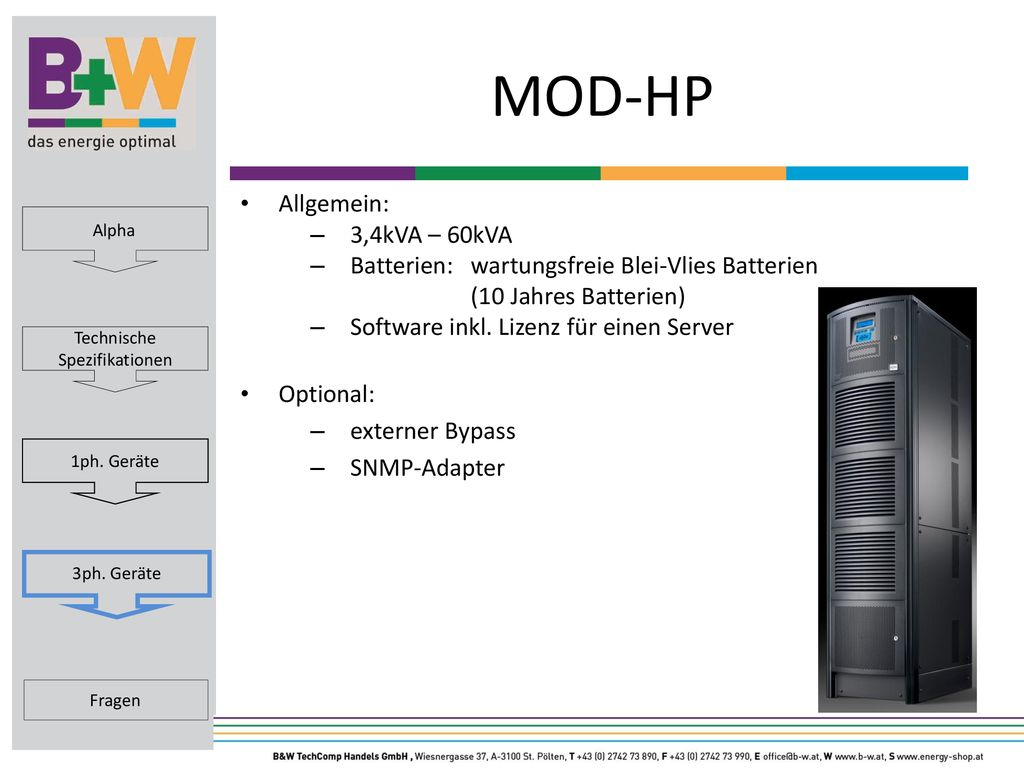

20 MOD-HP Allgemein: 3,4kVA – 60kVA
Batterien: wartungsfreie Blei-Vlies Batterien (10 Jahres Batterien) Software inkl. Lizenz für einen Server Optional: externer Bypass SNMP-Adapter

21 MOD-HP Technik: modularer Aufbau Netzrückwirkung <3%
3,4kVA, 5kVA bzw. 6,7kVA Module Batterieeinschub mit 5 Stk. Batterien / Einschub Autonomiezeit stetig erweiterbar „3 D“ Anlage (1/1; 3/1; 3/3; 1/3)

22 HiMOD-HP Allgemein: 42kW bis 294kW -> skalierbar bis 1,2MW
Batterien: wartungsfreie Blei-Vlies Batterien (10 Jahres Batterien) Software inkl. Lizenz für einen Server Optional: externer Bypass SNMP-Adapter

23 HiMOD-HP Technik: modularer Aufbau 42kW Module Power Faktor 1
Netzrückwirkung <3,5% Wirkungsgrad > 96,5% Batterieeinschub mit 10 Stk. Batterien / Einschub Autonomiezeit stetig erweiterbar

24 FRAGEN?

25 Danke für Ihre Aufmerksamkeit!
