1 Öl-Brennwertkessel LogoCondens LC
Produktpräsentation

2 LogoCondens LC Inhalt:
Systemkombination für Öl- und Gas-Brennwerttechnik Niedertemperaturkessel LogoBloc Brennwert-Wärmetauscher Öl- und Gasgebläsebrenner Technische Daten Abgassysteme Neutralisation Hydraulische Einbindung Regelungstechnik Produktvorteile im Überblick

3 LogoCondens LC 1. Systemkombination für Öl- und Gas-Brennwerttechnik
Eine abgestimmte Systemkombination für Öl- oder Gas-Brennwerttechnik mit höchsten Nutzungsgraden Die Brennwertkessel der Serie LogoCondens LC bestehen aus der Systemkombination der Niedertemperaturkessel LogoBloc L und dem nachgeschaltetem Brennwert-Wärmetauscher CarboCondens. Diese Einheit kann mit Brötje Öl- und Gasgebläsebrennern betrieben werden (Einsatz von Fremdbrennern auf Anfrage). Mit dem nachgeschalteten Brennwert-Wärmetauscher CarboCondens wird eine deutliche Erhöhung des Wirkungsgrades erreicht. Beim LogoCondens LC beträgt die Wirkungsgraderhöhung (im Vergleich zu Logobloc L) bei Gasbetrieb bis zu 14% und bei Ölbetrieb bis zu 8,5%. Beim LogoCondens LC kommen alle Produktvorteile des LogoBloc L zum tragen und werden ergänzt durch eine innovative Entwicklung in der Wärmetauschertechnologie, dem Brennwertwärmetauscher CarboCondens. Der CarboCondens ist eine kompakte Wärmetauschereinheit bestehend aus einen neuartigen Carbon-Wärmetauscher, Förderpumpe, Sicherheitseinrichtung und Abgasverbindungsstück. Mit dieser Systemkombination wird eine hohe Wirtschaftlichkeit der Heizungsanlage, vor allem bei höheren Leistungen, erreicht. Niedertemperatur kessel LogoBloc Brennwert- Wärmetauscher Öl- oder Gasbrenner TurboTherm = + + ηmax

4 LogoCondens LC 1. Systemkombination für Öl- und Gas-Brennwerttechnik
Mit dem nachgeschalteten Brennwert-Wärmetauscher wird eine deutliche Erhöhung des Wirkungsgrades erreicht. Beim LogoCondens LC beträgt die Wirkungsgraderhöhung (im Vergleich zu Logobloc L) bei Ölbetrieb bis zu 9%.

5 LogoCondens LC 1. Systemkombination für Öl- und Gas-Brennwerttechnik
Mit dem nachgeschalteten Brennwert-Wärmetauscher wird eine deutliche Erhöhung des Wirkungsgrades erreicht. Beim LogoCondens LC beträgt die Wirkungsgraderhöhung (im Vergleich zu Logobloc L) bei Gasbetrieb bis zu 7%.

6 LogoCondens LC 1. Systemkombination für Öl- und Gas-Brennwerttechnik
Bei einer Leistung von ca. 200 kW und einem Heizölpreis von 80 cent/Liter würden sich die höheren Investitionskosten nach nur 3,8 Jahren bezahlt machen.

7 LogoCondens LC 1. Systemkombination für Öl- und Gas-Brennwerttechnik
Je höher die Leistung desto kürzer die Amortisationsdauer

8 LogoCondens LC 2. Niedertemperaturkessel LogoBloc
Niedertemperaturkessel aus Stahl für Öl- und Gas-Gebläsebrenner mit Heizleistungen von kW Kompakte Kesselabmessungen erleichtern Einbringung und Transport 3-Zug-Heizgasführung für optimale Wärmeübertragung Lange Lebensdauer durch Thermomix-Prinzip Glatte Heizflächen für eine einfache und schnelle Wartung Integrierter Systemregler ISR Plus

9 LogoCondens LC 2. Niedertemperaturkessel LogoBloc
Systemregelung ISR-Plus Kesselkörper aus Stahl 3. Zug mit Wirbulatoren Zweiter Zug Feuerraum Öl- oder Gas-Gebläsebrenner

10 LogoCondens LC 2. Niedertemperaturkessel LogoBloc Kesselrücklauf KR
Sicherheitsvorlauf SV Kesselschaltfeld Kesselvorlauf KV Trennsteg KV/KR Leitblech 3. Zug (mit Wirbulatoren) Abgasstutzen Wendekammer 2. Zug Wärmedämmung 100 mm Feuerraum Füll- und Entleerstutzen

11 LogoCondens LC 2. Niedertemperaturkessel LogoBloc Thermomix-Prinzip
für trockenen Niedertemperatur-Betrieb und lange Lebensdauer gezielte Führung des kalten Rücklaufwassers um die Konvektions-Heizflächen herum zu den heißen Flächen des Feuerraumes ein Trennsteg zwischen Leitblech und Kesselaußenmantel verhindert die Vermischung von Vorlauf- mit Rücklaufwasser

12 LogoCondens LC Kessel und Brennwert-Wärmetauscher
Abgaseintritt Kondensationswärmetauscher Kondensationswärmetauscher aus Carbon Teilstrompumpe Abgasaustritt Kondensationswärmetauscher Kondenswasserablauf

13 LogoCondens LC 3. Brennwert-Wärmetauscher
Abgaswärmetauscher für Öl- und Gasbetrieb zur einfachen Kombination mit den Niedertemperaturkesseln der Serie LogoBloc Hohe Energieausnutzung durch Abgaskühlung und Kondensation Wärmetauscher aus korrosionsbeständigem und langlebigem Carbon Effiziente Wärmeübertragung mittels Carbon-Wärmetauscher Einfachste Wartung und Reinigung Kurze Amortisationszeiten, vor allem bei höheren Kesselleistungen

14 LogoCondens LC 3. Brennwert-Wärmetauscher
Der Werkstoff Carbon (Graphit) hat sich seit mehr als 70 Jahren in der chemischen Industrie im härtesten Einsatz bewährt. Er ist gegen alle in Verbrennungsgasen vorkommende, aggressive Stoffe wie Schwefelsäure, Salzsäure und ähnliches vollkommen beständig

15 LogoCondens LC 3. Brennwert-Wärmetauscher
Der Werkstoff Carbon (Graphit) zeichnet sich durch eine hohe Wärmeleitfähigkeit bei sehr geringen thermischen Spannungen aus. Vergleich thermische Leitfähigkeit von Werkstoffen: Kunststoff (PE) 0,35 W/mK Glas 0,81 W/mK Keramik 1,28 W/mK Edelstahl 15 W/mK Graphit 120 W/mK

16 LogoCondens LC 3. Brennwert-Wärmetauscher Vorteile von Carbon:
Absolut korrosionsbeständig Hohe Wärmeleitfähigkeit Wasser- und schmutzabweisend (Lotus-Effekt) Geringe thermische Ausdehnung Hohe Haltbarkeit Wartungsfreundlich

17 LogoCondens LC 3. Brennwert-Wärmetauscher Effektive Wärmeübertragung
Heizgase Vorlauf Vom Primärwärmetauscher kommend strömen die Heizgase durch die vertikalen Züge des Kondensationswärmetauschers. Im Carbonblock befindliche Wasserkanäle sorgen für die Erwärmung im Kreuzstrom-Prinzip, der effektivsten Wärmeübertragung überhaupt. Die Endstücke sorgen für die Umlenkung der Heizwasserströme. Bis auf einen unvermeidbaren Restwärmeanteil werden die Heizgase heruntergekühlt und effektiv kondensiert. Effektive Wärmeübertragung im Kreuzstrom-Prinzip Anlagenrücklauf Abgekühlte Heizgase und Kondenswasser

18 LogoCondens LC 3. Brennwert-Wärmetauscher
Carbonelemente sind hydraulisch miteinander verbunden Endkappen leiten die Wasserströme um Vertikale, selbstreinigende Heizgaszüge Die Wärmetauscher-Elemente sind hydraulisch miteinander verbunden. Ein Pumpe fördert einen Teilstrom des Heizungswassers durch den Wärmetauscher. Zur Kondensationswärmenutzung wird nur ein Teilstrom benötigt, der bestimmt wird durch die übertragbare Wärmeleistung. Die integrierte Pumpe ist entsprechend dimensioniert, so dass keine spezielle Auslegung bzw. Montage erforderlich ist.

19 LogoCondens LC 3. Brennwert-Wärmetauscher Abgaseintritt Entlüfter
Vorlauf zum LogoBloc Carbonelemente Rundum-Isolierung Hydraulische Verbindungen Anlagenrücklauf Wasserdruckwächter Pumpe zur Förderung des Teilstroms Abgas-STB Abgasaustritt Reinigungsöffnungen Gehäuse (höhenverstellbar) Syphon Stellfüße

20 LogoCondens LC 3. Brennwert-Wärmetauscher
Maßgeschneiderte Abgas-Verbindungsleitung zwischen LogoBloc und Brennwert-Wärmetauscher Doppelwandiges Edelstahlrohr mit Isolierung Geringe Wärmeabstrahlung durch Isolierung Mit Revisions-/Reinigungsöffnung Geringer Druckverlust Reduzierung der Schallemissionen im Abgasweg um ca. 5 dB(A)

21 LogoCondens LC 4. Öl- und Gasgebläsebrenner
Komlettes Brennerprogramm bis über 700 kW Kesselleistung Brennerzuordnung für LogoCondens System Abgestimmte und geprüfte Kombinationen Brenner-LogoCondens Einsatz anderer Brennerfabrikate nach Rücksprache mit Werk

22 LogoCondens LC 4. Öl- und Gasgebläsebrenner Die Vorteile im Überblick
Low-NOx-Brenner zur Erfüllung der neuen BImSchV vom März 2010 Schadstoffarme Verbrennung Geräuschreduzierter Betrieb Weite Leistungsbereiche Universelle Einsetzbarkeit an allen gängigen Kesseln – große Arbeitsfelder Einfache Inbetriebnahme und Wartung Zweistufige Betriebsweise bei Ölbrennern, modulierende Betriebsweise bei Gasbrennern Gutes Preis/Leistungsverhältnis

23 LogoCondens LC 5. Technische Daten

24 LogoCondens LC 5. Technische Daten

25 LogoCondens LC 5. Technische Daten Tiefe: LC 54 = 2070 mm
Breite: LC 54/78 = 742 mm Höhe: LC 54/78 = 1272 mm Aufbau/Abmessungen LC 54 und LC 78 Rückansicht Seitenansicht Vorderansicht

26 LogoCondens LC 5. Technische Daten Tiefe: LC 98 = 2178 mm
Breite: LC 98/131 = 830 mm Höhe: LC 98/131 = 1272 mm Aufbau/Abmessungen LC 98 und LC 131 Rückansicht Seitenansicht Vorderansicht

27 LogoCondens LC 5. Technische Daten Tiefe: LC 164 = 2150 mm
Breite: LC 164/196 = 870 mm Höhe: LC 164/196 =1295 mm Aufbau/Abmessungen LC 164 und LC 196 Rückansicht Seitenansicht Vorderansicht

28 LogoCondens LC 6. Abgassysteme
Abgasanschluss am Brennwert-Wärmetauscher wahlweise hinten, rechts oder links Serienmäßig Anschluss hinten Einfacher und schneller Umbau des Abgasstutzens

29 LogoCondens LC 6. Abgassysteme
Abgasleitungssystem SAS aus Kunststoff für Brennwerttechnik Grundbausätze und Zubehöre für alle Anwendungsfälle Einfache Montage durch Stecksystem Geringes Gewicht Kostengünstige Schornsteinsanierung Mit dem Kessel zugelassen

30 LogoCondens LC 6. Abgassysteme
Grundbausatz Abgasleitungssystem SAS 160 im Schacht Maximale gestreckte Länge der Abgasleitung (inklusive 3 Bögen 87°) = 25 Meter

31 LogoCondens LC 6. Abgassysteme
Grundbausatz Abgasleitungssystem SAS 160 als senkrechte Dachdurchführung Maximale gestreckte Länge der Abgasleitung (inklusive 3 Bögen 87°) = 25 Meter

32 LogoCondens LC 7. Neutralisation pH-Werte von Kondenswasser

33 LogoCondens LC 7. Neutralisation Anforderungen nach ATV-Arbeitsblatt

34 LogoCondens LC 7. Neutralisation
pH-Wert-Anhebung durch Neutralisationsmittel Magnesiumoxid(hydroxid) Optimale Neutralisationswirkung durch Lufteindüsung Lange Haltbarkeit des Neutralisationsmittel Einfache Wartung und Nachfüllung Einfache Montage auf dem Boden oder an der Wand

35 LogoCondens LC 7. Neutralisation Aktivkohle-Vorfilter
Falls von der Wasserbehörde gefordert, ist zwischen LogoCondens und der Neutralisationseinrichtung ein Aktivkohle-Vorfilter zu installieren. Der Aktivkohlefilter absorbiert unverbrannte Kohlenwasserstoffe.

36 LogoCondens LC 8. Hydraulische Einbindung
Reihenschaltung von Niedertemperaturkessel LogoBloc mit Brennwert-Wärmetauscher Brennwert-Wärmetauscher überträgt ca. 10% der Gesamt-Wärmeleistung Hierzu reicht ein Teilstrom des Rücklaufwassers aus Ausgelegte Förderpumpe im Brennwert-Wärmetauscher bereits integriert Keine Erhöhung des Kesselwiderstandes

37 LogoCondens LC 8. Hydraulische Einbindung Beispiel Ölbetrieb:
Bei Ölbetrieb ist keine Rücklauftemperaturanhebung zum Schutz des Niedertemperaturkessels LogoBloc erforderlich Über die Anfahrschaltung der Regelung wird die Mindest- Kesselwassertemperatur von 38°C sichergestellt

38 LogoCondens LC 8. Hydraulische Einbindung Beispiel Gasbetrieb:
Bei Gasbetrieb ist eine Rücklauftemperaturanhebung zum Schutz des Niedertemperaturkessels LogoBloc erforderlich Beispielsweise kann über eine Beimischpumpe die erforderliche Mindest- Rücklauftemperatur von 35°C gehalten werden Die Beimischpumpe ist zwischen LogoBloc und Brennwert-Wärmetauscher anzuordnen

39 LogoCondens LC 9. Regelungstechnik
Integrierter Systemregler ISR-Plus – Einheitliche Bedienung für alle Brötje Kessel

40 LogoCondens LC 9. Regelungstechnik 2 Pumpen HK’s Witterungsführung
Trinkwarmwasser Zirku.-Pumpe. Grundausstattung Mischer HK Solar Rücklaufanhebung Multifunktional/ 0-10V/ Pufferspeicher uvm. Interne Erweiterung (2 Stck. möglich) weitere Mischer Kaskaden Multifunktionsregler Fernmanagement Externe Erweiterung

41 LogoCondens LC 9. Regelungstechnik
Vorteile der Reglergeneration ISR Plus Konsequente Umsetzung der Multi-Level Philosophie Beleuchtetes Display mit Klartext Anzeige Einheitliche Bedienung Einheitliches Zubehör Raumgeräte mit Funk- und Drahtanbindung Einheitliche Parameter-Nummern Umfangreiche neue Funktionen Neues Design Einfache und angenehme Verdrahtung Mit allen (auch alten) LPB Reglern verwendbar

42 LogoCondens LC 10. Produktvorteile im Überblick

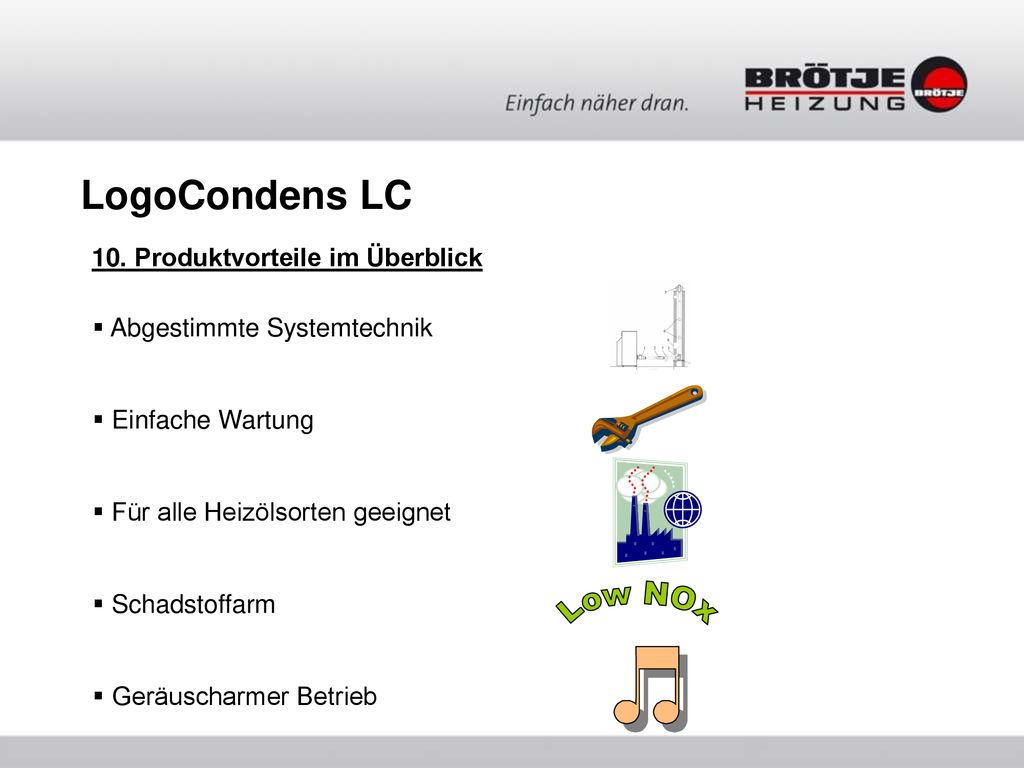

Hohe Wirtschaftlichkeit Hohe Wärmeübertagungsleistung Absolute Betriebssicherheit Innovative Wärmetauschertechnologie Einfache Installation

43 Low NOx LogoCondens LC 10. Produktvorteile im Überblick
Abgestimmte Systemtechnik Einfache Wartung Für alle Heizölsorten geeignet Schadstoffarm Geräuscharmer Betrieb Low NOx
