8 1. Idee Nachbau einer Bullet Time
Kamerafahrt im „zeittoten“ Raum Bekannt durch Filme & Computerspiele (Matrix, Blade, Max Payne u.v.m.)

9 Beispiel für einen geradlinigen
Aufbau der Kameras Beispiel für einen kreisförmigen Aufbau der Kameras

10

11 2. Rig – Aufbau und Genauigkeit

12 Aufbau und Genauigkeit

13 Aufbau und Genauigkeit

14 3. CHDK Definition Unabhängiger Firmware-Aufsatz Open-Source-Projekt
Enorme Funktionserweiterung Wichtigste Eigenschaft: Original Firmware bleibt unangetastet

15 3. CHDK Sprachen & Beispielskripte uBasic Lua

16 3. CHDK Sprachen & Beispielskripte Einfaches uBasic Skript:
@title Foto-Intervall @param a Anzahl an Fotos @default a 10 while a>0 shoot a=a-1 wend end

17 3. CHDK Sprachen & Beispielskripte Einfaches Lua Skript
@title Function Test function test () return “Hallo”, “Welt” end v = test() print(v)

18 3. CHDK Simultane Triggerung der Kameras
Automatisiertes Skript auf jeder Kamera USB Verbindungen untereinander Auslösen durch zentrale Fernbedienung

19 . CHDK Bildertransfer Eigentliches Ziel: Automatisierter Bildertransfer Problem: Auslösen und Bildtransfer in einem Skript machbar, jedoch nicht durchführbar Mehrere Kameras über einen USB Port, nicht von PC erkennbar

20 4. Fernbedienung / Auslöser
Wunsch: Simultanes Auslösen und gleichzeitig USB-Übertragung. Ergebnis: Nicht möglich! Entweder oder.

21 Schaltungsaufbau

22

23

24 Arduino-Mikrocontroller
- Open-Source quelloffen Mikrocontroller mit analogen Ein- und Ausgängen Steuerung von interaktiven Objekten Insbesondere für Künstlern, Designern, Bastlern und anderen Interessierten um den Zugang zur Programmierung und zu Mikrocontrollern zu erleichtern Günstig ca. 20 €

25 Integrierte Entwicklungsumgebung (IDE)
Plattformunabhängige Java-Anwendung IDE von Processing Eingebundene Arduino Libraries Programmierung in C/C++ Ziel: 3-5V Impuls zu übertragen und somit CHDK Script auszulösen

26 Arduino Erweiterungen / Trigger
Optionale Trigger Schallsensor IR Sensor Laser-Schranke Wireless Modul usw..

27 Synchronität Problem:

28 Synchronität Problem: Bildschirm überträgt mit 60Hz
Also nur ca 17ms Genauigkeit

29

30 Synchronität Ergebnis
Jeweils 10 Messungen Binär 12 (1ms) Binär 11 (1ms)

31 5. Feinkalibrierung Markererkennung durch Feinkalibrierung (openCV)
RGB HSV transform Filter for -Rot -Gruen -Blau -Gelb Filter Binaer (black/white) erode/dilate (x/y) in Point array Save in Berechnung der MarkerPos -Blob (Momente)

32

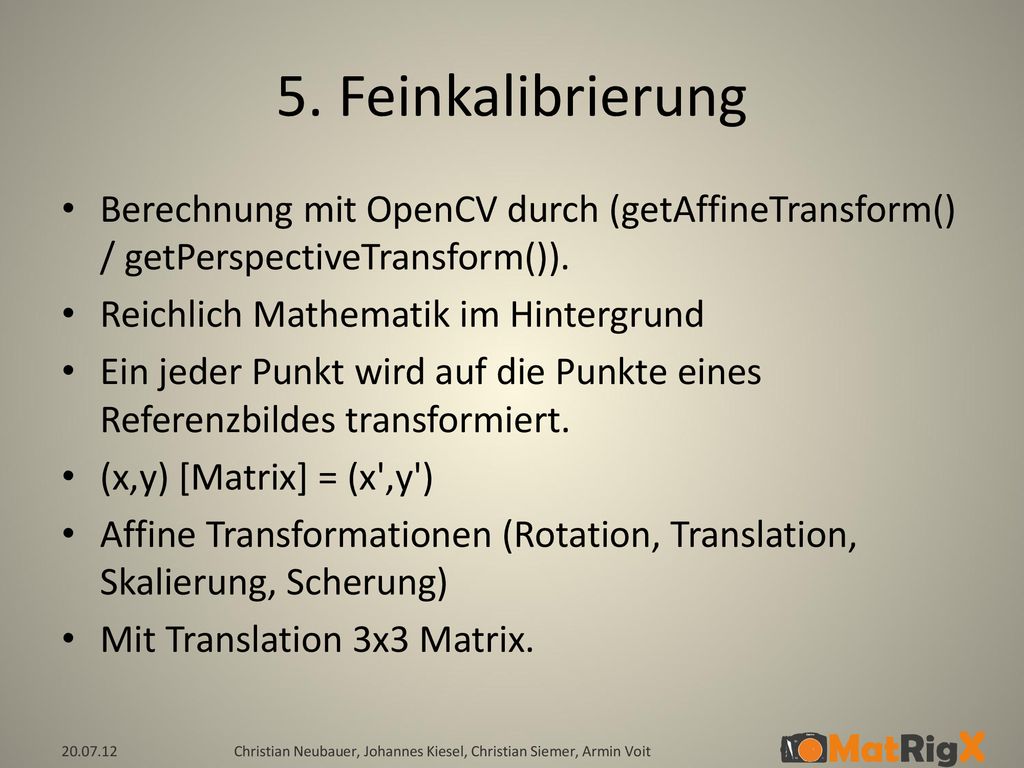

33 5. Feinkalibrierung Berechnung mit OpenCV durch (getAffineTransform() / getPerspectiveTransform()). Reichlich Mathematik im Hintergrund Ein jeder Punkt wird auf die Punkte eines Referenzbildes transformiert. (x,y) [Matrix] = (x',y') Affine Transformationen (Rotation, Translation, Skalierung, Scherung) Mit Translation 3x3 Matrix.

34 Lineare Interpolation
Technik in der Video- und Bildbearbeitung Überlagerung verschiedener Bilder, bei der Farbinformation und Alphakanal berücksichtigt werden Alphakanal: Maß für die Transparenz Alphawert = 0 => voll transparent Alphawert = 1 => Transparenz 0%

35 6. Professionelle Software
After Effects Film und Animationssoftware im professionellen Bereich Entwickelt von Adobe Sehr umfangreiche Funktionsvielfalt/ Effekte

36 6. Professionelle Software
After Effects After Effects ermöglicht die Kalibrierung der Bilder Diese Kalibrierung durch “Feature Tracking” Rotationstracking mit 2 verschiedenen Features Winkelberechnung und Bildanpassung

37

38 6. Professionelle Software
AE – Twixtor Plug-In für After Effects Von RE:Vision entwickelt Professionelle Interpolation/Warping Software Ermöglicht eine hervorragende Slow Motion ohne $ Highspeed Kameras

39 6. Professionelle Software
AE – Twixtor Je weniger Motion und je weniger Hintergrund desto besser das Ergebnis Benötigt eine Minimum fps von 60 fps + Darunter seltsame Warpingeffekte Durch Interpolation (Berechnung von Zwischenbildern) wird eine Kamerafahrt im zeittoten Raum simuliert.

40 6. Professionelle Software
AE – Twixtor: Stand der Dinge Unsere Wahl für die Interpolationssoftware Momentan wenig bessere Möglichkeiten Zwei existierende Videos mit 16fps und 25fps Eine realistische Bullet Time ist mit 8 Kameras, aktuell 2 Kameras, nicht machbar Begrenzung auf statische Objekte

41

42
