1 Pumpen im Bereich der Chloralkalielektrolyse Chloralkalielektrolyse

2 FRIATEC - Rheinhütte liefert das komplette Pumpenpaket für die Chloralkalielektrolyse
1

3 Produkte der Chloralkalielektrolyse Chloralkalielektrolyse
Chlor (Cl2): Grundstoff für eine Vielzahl von Verbindungen zur Herstellung von Kunststoffen, Arzneimittel, Halbleiter etc. Natronlauge (NaOH): Wichtiges Neutralisationsmittel, wird im großen Umfang zum Bauxitaufschluß zur Herstellung von Aluminium benötigt, Phenolharzproduktion, Zellstoffindustrie Wasserstoff (H2): mit hohem Reinheitsgrad Zündtemperaturen von ausgewählten Metallen in trockenem Chlor: Eisen: 150°C Nickel: 500°C Titan: <20°C Kupfer: 200°C 2 Chloralkalielektrolyse

4 Chloralkalielektrolyse

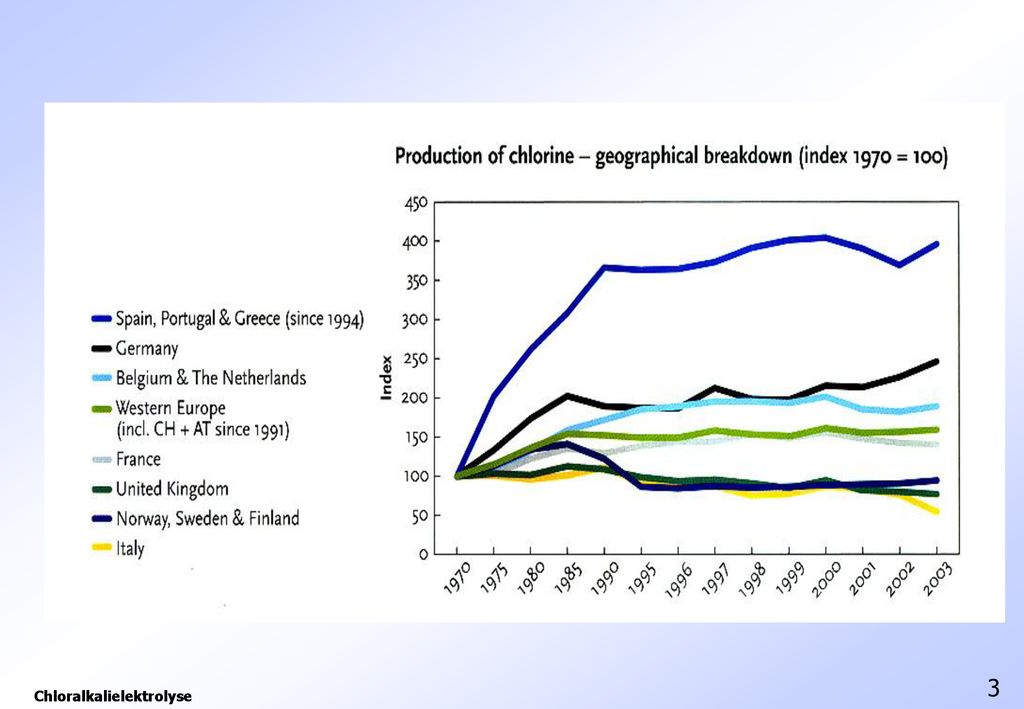

3 Chloralkalielektrolyse

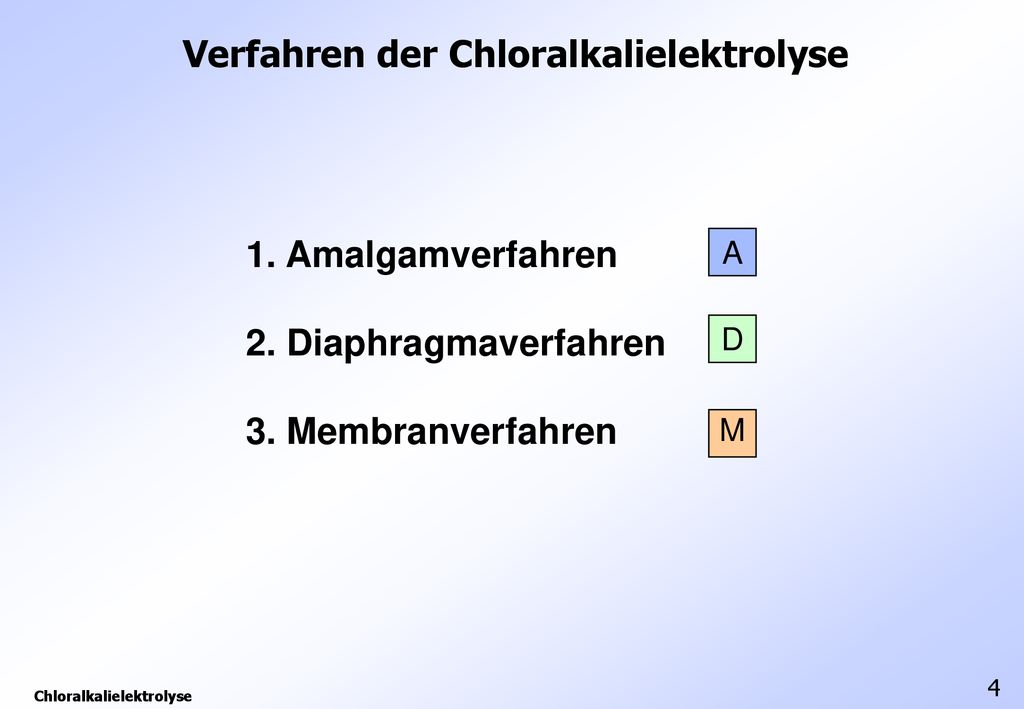

5 Verfahren der Chloralkalielektrolyse Chloralkalielektrolyse
1. Amalgamverfahren 2. Diaphragmaverfahren 3. Membranverfahren A D M 4 Chloralkalielektrolyse

6 Chloralkalielektrolyse
Amalgamverfahren P1 P2 P2 P3 P5 P2 P4 H2 P6 6 Chloralkalielektrolyse

7 Chloralkalielektrolyse

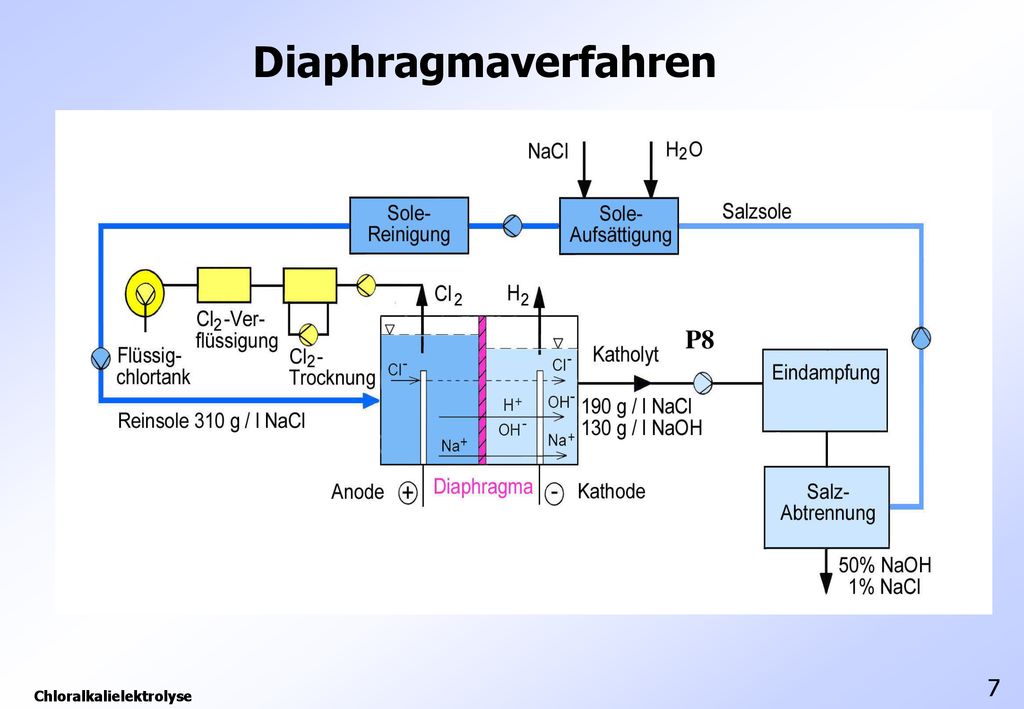

Diaphragmaverfahren P8 7 Chloralkalielektrolyse

8 Chloralkalielektrolyse
Membranverfahren P2 P1 P2 P2 P5 P4 P7 P3 P7 P7 8 Chloralkalielektrolyse

9 Chloralkalielektrolyse

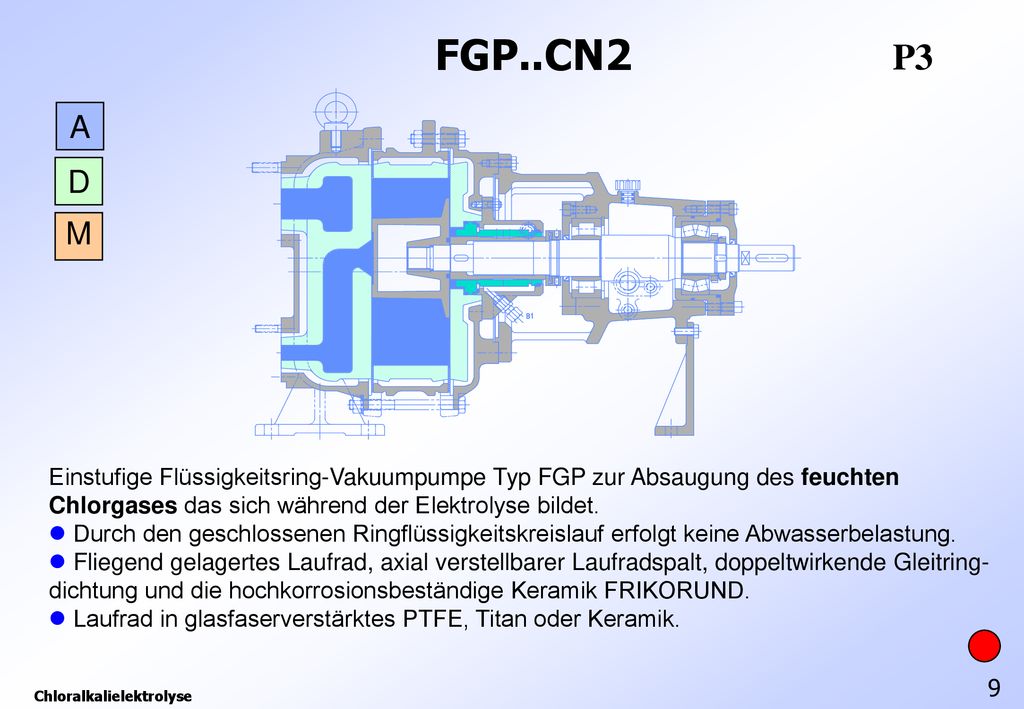

FGP..CN2 P3 A D M Einstufige Flüssigkeitsring-Vakuumpumpe Typ FGP zur Absaugung des feuchten Chlorgases das sich während der Elektrolyse bildet.  Durch den geschlossenen Ringflüssigkeitskreislauf erfolgt keine Abwasserbelastung.  Fliegend gelagertes Laufrad, axial verstellbarer Laufradspalt, doppeltwirkende Gleitring-dichtung und die hochkorrosionsbeständige Keramik FRIKORUND.  Laufrad in glasfaserverstärktes PTFE, Titan oder Keramik. 9 Chloralkalielektrolyse

10 Chloralkalielektrolyse

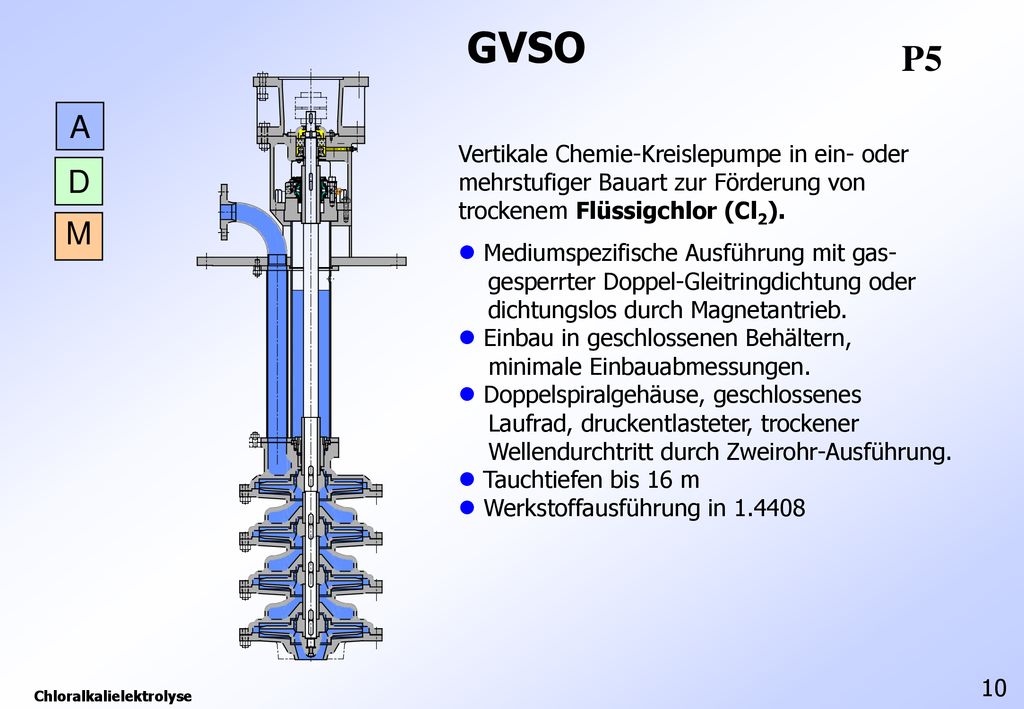

GVSO P5 A Vertikale Chemie-Kreislepumpe in ein- oder mehrstufiger Bauart zur Förderung von trockenem Flüssigchlor (Cl2).  Mediumspezifische Ausführung mit gas- gesperrter Doppel-Gleitringdichtung oder dichtungslos durch Magnetantrieb.  Einbau in geschlossenen Behältern, minimale Einbauabmessungen.  Doppelspiralgehäuse, geschlossenes Laufrad, druckentlasteter, trockener Wellendurchtritt durch Zweirohr-Ausführung.  Tauchtiefen bis 16 m  Werkstoffausführung in D M 10 Chloralkalielektrolyse

11 Chloralkalielektrolyse

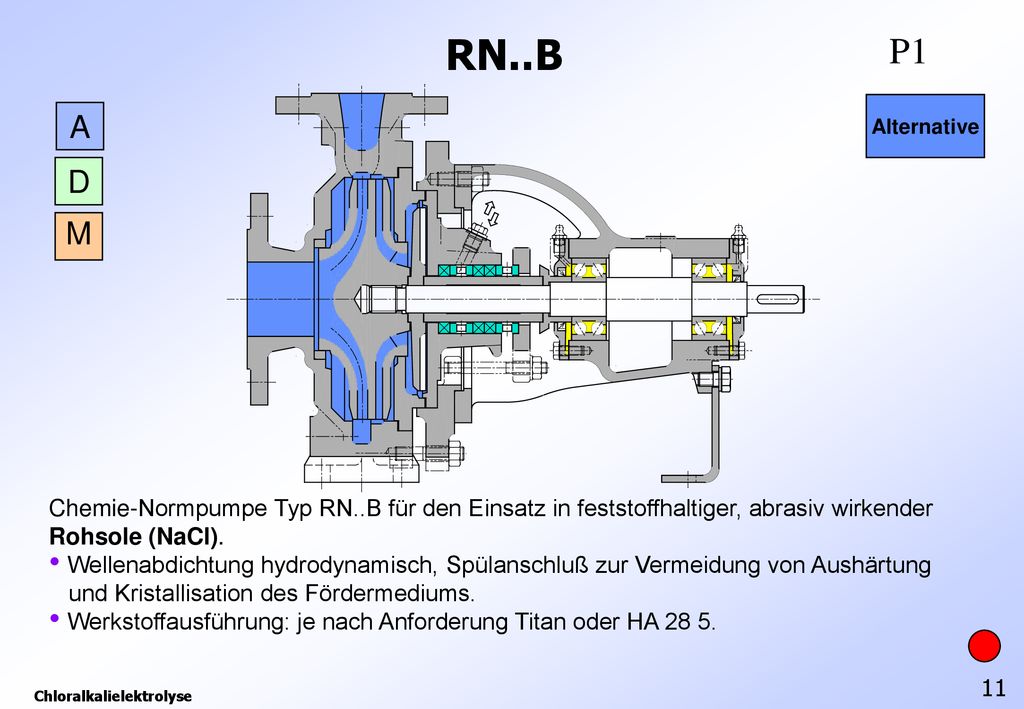

RN..B P1 Alternative A D M Chemie-Normpumpe Typ RN..B für den Einsatz in feststoffhaltiger, abrasiv wirkender Rohsole (NaCl). Wellenabdichtung hydrodynamisch, Spülanschluß zur Vermeidung von Aushärtung und Kristallisation des Fördermediums. Werkstoffausführung: je nach Anforderung Titan oder HA 28 5. 11 Chloralkalielektrolyse

12 Chloralkalielektrolyse

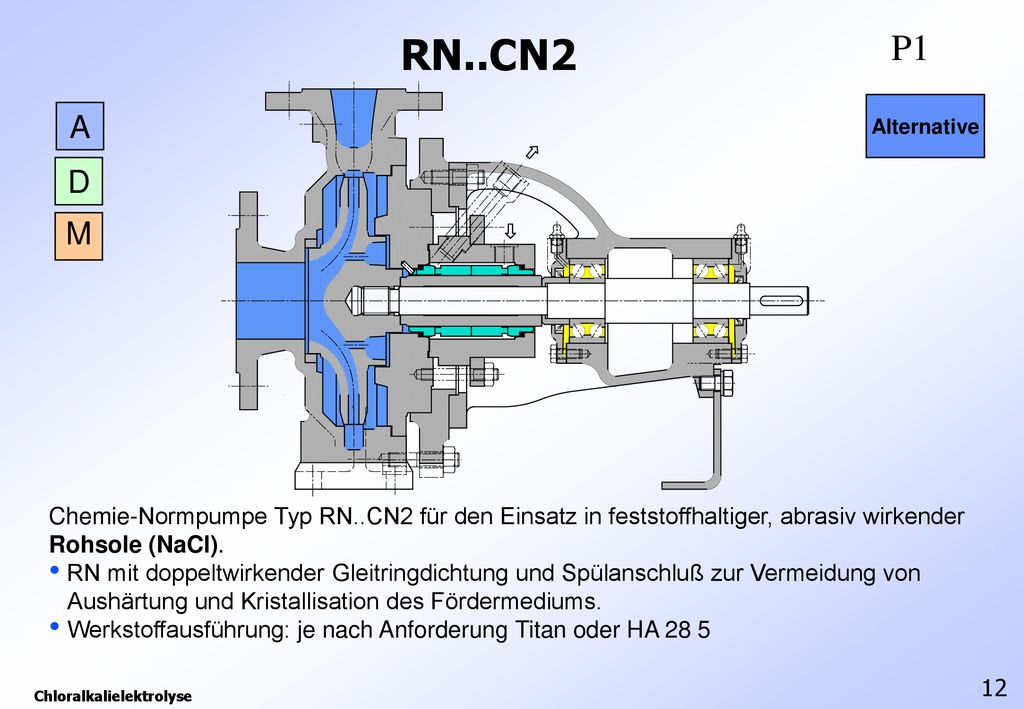

RN..CN2 P1 Alternative A D M Chemie-Normpumpe Typ RN..CN2 für den Einsatz in feststoffhaltiger, abrasiv wirkender Rohsole (NaCl). RN mit doppeltwirkender Gleitringdichtung und Spülanschluß zur Vermeidung von Aushärtung und Kristallisation des Fördermediums. Werkstoffausführung: je nach Anforderung Titan oder HA 28 5 12 Chloralkalielektrolyse

13 Chloralkalielektrolyse

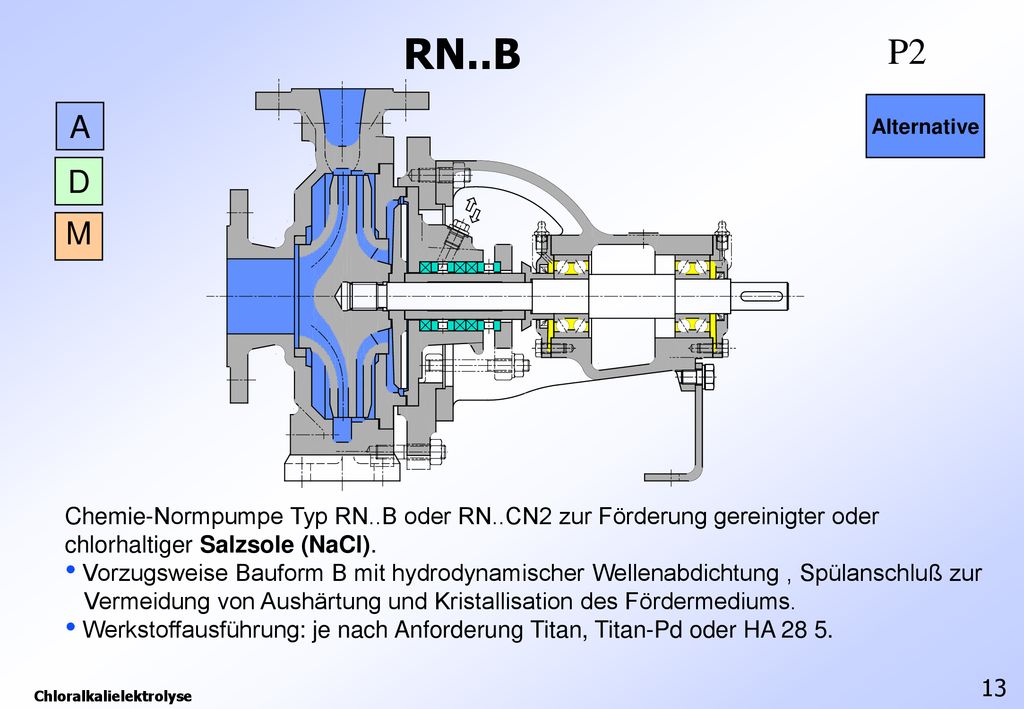

RN..B P2 Alternative A D M Chemie-Normpumpe Typ RN..B oder RN..CN2 zur Förderung gereinigter oder chlorhaltiger Salzsole (NaCl). Vorzugsweise Bauform B mit hydrodynamischer Wellenabdichtung , Spülanschluß zur Vermeidung von Aushärtung und Kristallisation des Fördermediums. Werkstoffausführung: je nach Anforderung Titan, Titan-Pd oder HA 28 5. 13 Chloralkalielektrolyse

14 Chloralkalielektrolyse
RN..CN2 P2 Alternative A D M Chemie-Normpumpe Typ RN..CN2 zur Förderung von gereinigter oder chlorhaltiger Salzsole (NaCl) RN mit doppeltwirkender Gleitringdichtung und Spülanschluß zur Vermeidung von Aushärtung und Kristallisation des Fördermediums. Werkstoffausführung: je nach Anforderung Titan, Titan-Pd oder HA 28 5 14 Chloralkalielektrolyse

15 Chloralkalielektrolyse
RNSi..B P4 A D M Chemie-Normpumpe Typ RNSi..B aus Eisensiliziumguß zur Förderung von 80 – 98 % iger, mit Cl2 gesättigter Trocknersäure (H2SO4). Vorzugsweise Bauform B mit hydrodynamischer Wellenabdichtung Werkstoffausführung: Siguß. 15 Chloralkalielektrolyse

16 Chloralkalielektrolyse

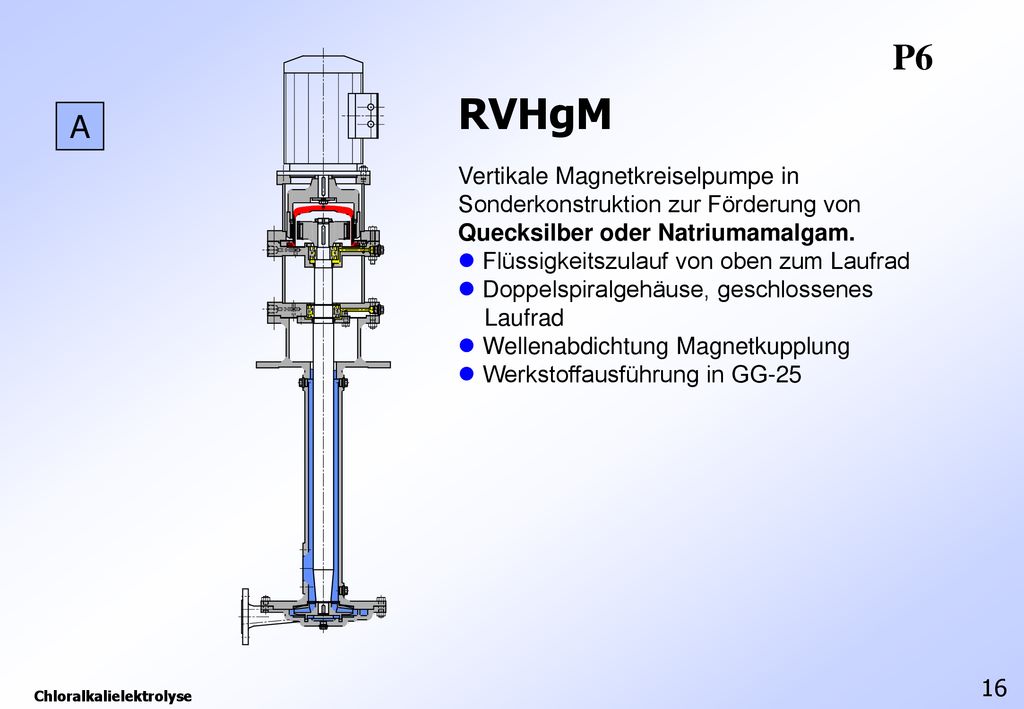

P6 RVHgM Vertikale Magnetkreiselpumpe in Sonderkonstruktion zur Förderung von Quecksilber oder Natriumamalgam.  Flüssigkeitszulauf von oben zum Laufrad  Doppelspiralgehäuse, geschlossenes Laufrad  Wellenabdichtung Magnetkupplung  Werkstoffausführung in GG-25 A 16 Chloralkalielektrolyse

17 Chloralkalielektrolyse
RN..CN2 P7 Alternative A D M Chemie-Normpumpe Typ RN..CN2 zur Förderung von 30 – 50 %-iger Natonlauge (NaOH) RN mit doppeltwirkender Gleitringdichtung und Spülanschluß zur Vermeidung von Kristallisation. Werkstoffausführung: Nickel 17 Chloralkalielektrolyse

18 Chloralkalielektrolyse

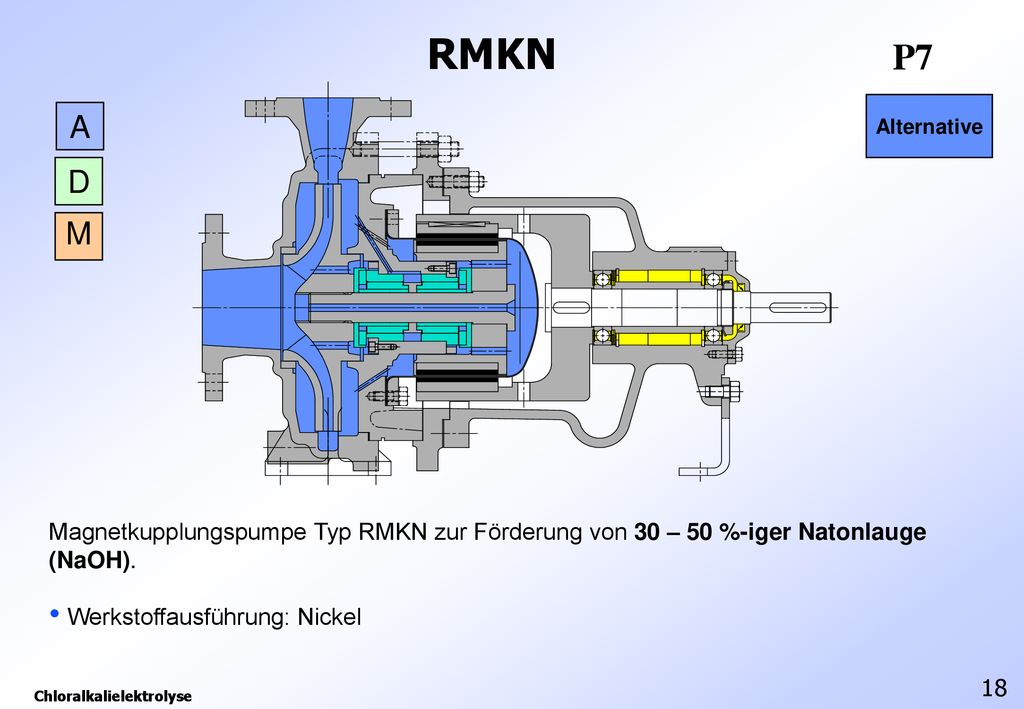

RMKN P7 Alternative A D M Magnetkupplungspumpe Typ RMKN zur Förderung von 30 – 50 %-iger Natonlauge (NaOH). Werkstoffausführung: Nickel 18 Chloralkalielektrolyse

19 Chloralkalielektrolyse

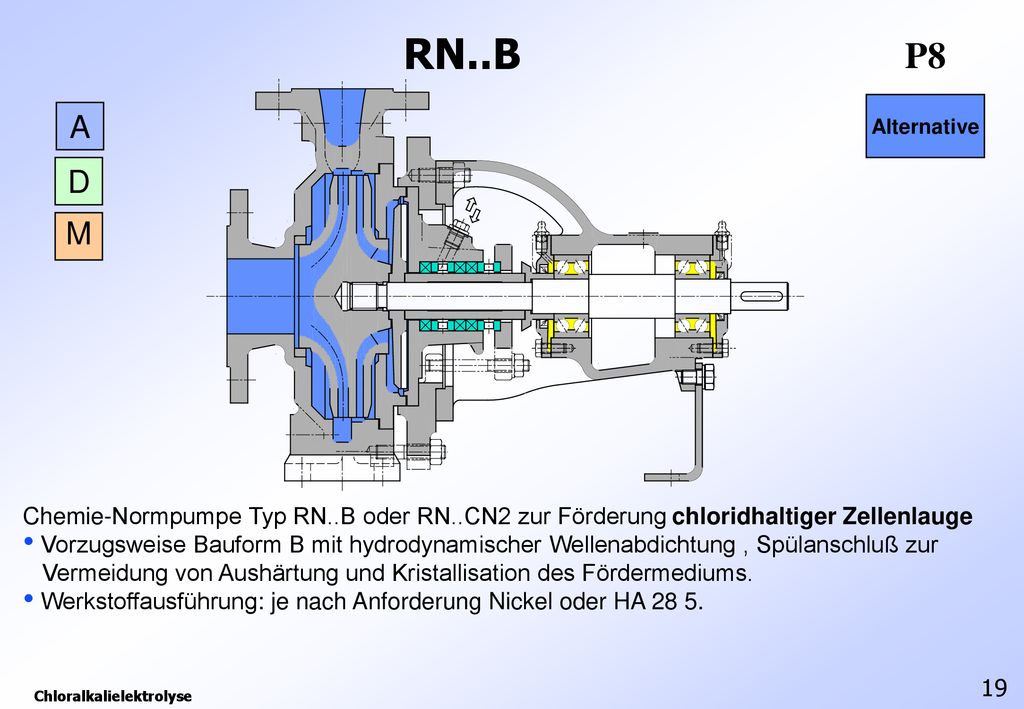

RN..B P8 Alternative A D M Chemie-Normpumpe Typ RN..B oder RN..CN2 zur Förderung chloridhaltiger Zellenlauge Vorzugsweise Bauform B mit hydrodynamischer Wellenabdichtung , Spülanschluß zur Vermeidung von Aushärtung und Kristallisation des Fördermediums. Werkstoffausführung: je nach Anforderung Nickel oder HA 28 5. 19 Chloralkalielektrolyse

20 Chloralkalielektrolyse

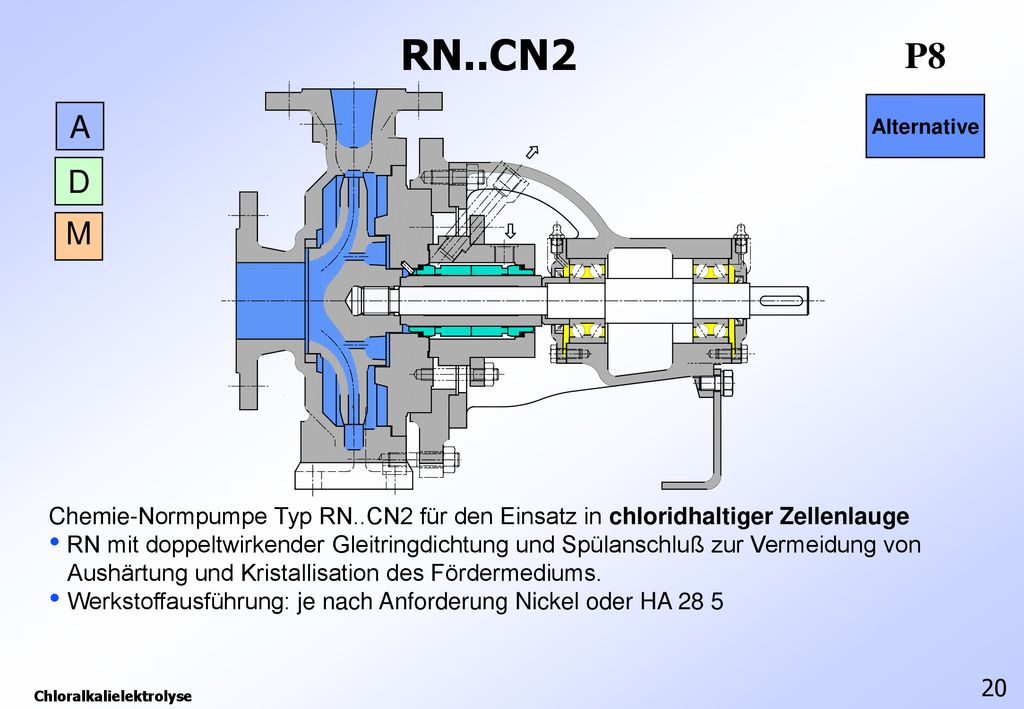

RN..CN2 P8 Alternative A D M Chemie-Normpumpe Typ RN..CN2 für den Einsatz in chloridhaltiger Zellenlauge RN mit doppeltwirkender Gleitringdichtung und Spülanschluß zur Vermeidung von Aushärtung und Kristallisation des Fördermediums. Werkstoffausführung: je nach Anforderung Nickel oder HA 28 5 20 Chloralkalielektrolyse
