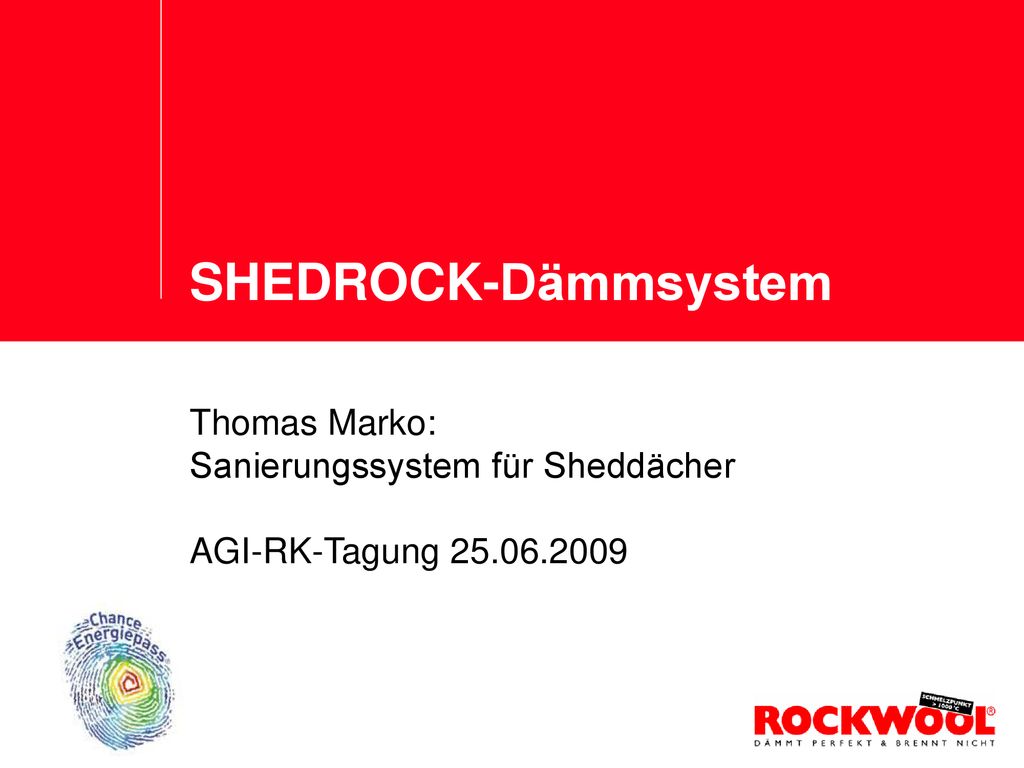

2 Thomas Marko: Sanierungssystem für Sheddächer AGI-RK-Tagung 25.06.2009
SHEDROCK-Dämmsystem Thomas Marko: Sanierungssystem für Sheddächer AGI-RK-Tagung

3 Sanierungsbedürftige Sheddächer
oft noch ungedämmt gekrümmt von First zur Traufe geringe Betonstärke (bis zu  80 mm) vorh. Dachabdichtung ist nicht mehr tragfähig vorh. Dachabdichtung häufig schon mal saniert (z.B. Acrylatbeschichtung)

4 Dachsanierung mit dem Shedrock Dämmsystem

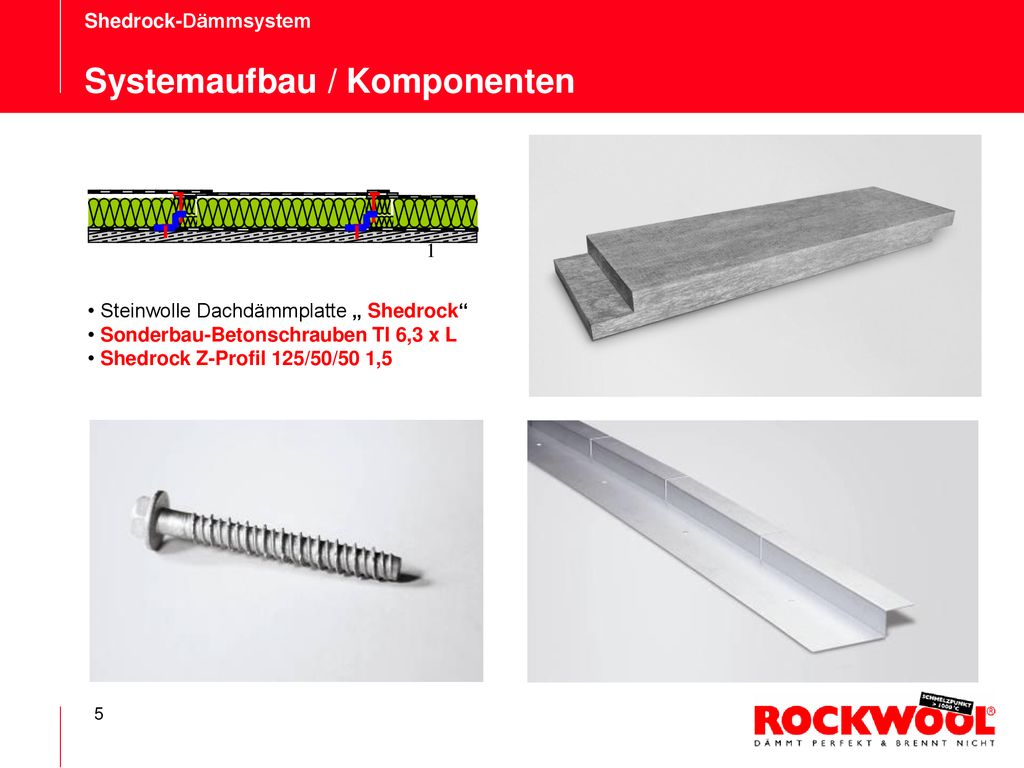

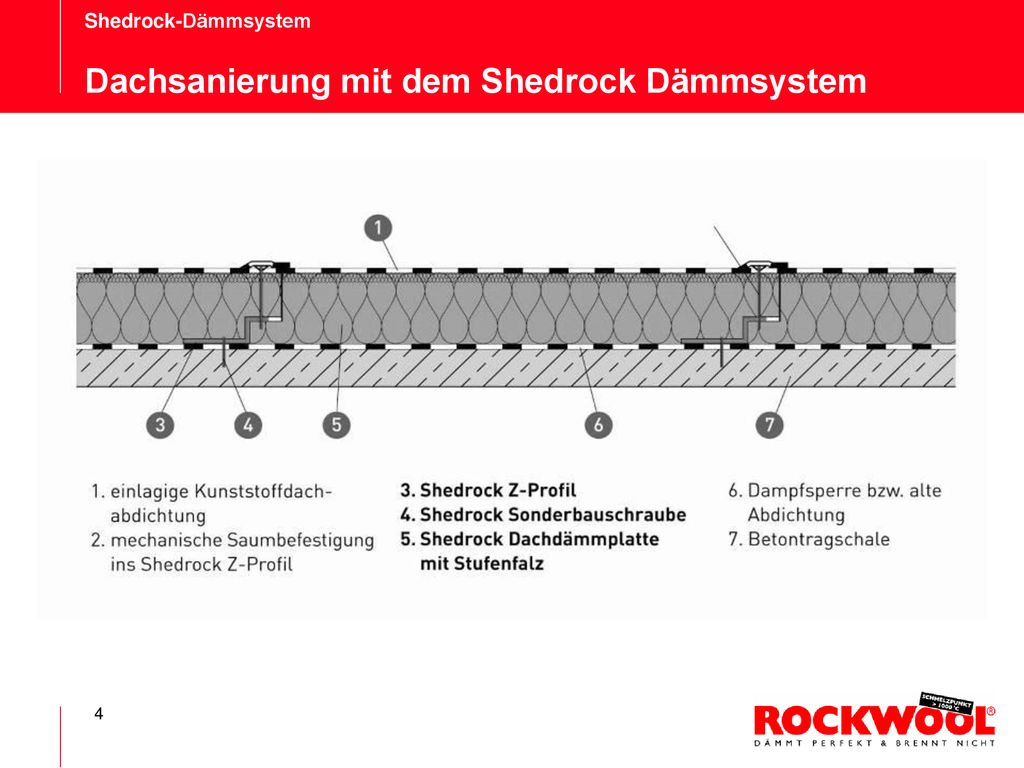

5 Systemaufbau / Komponenten
1 Steinwolle Dachdämmplatte „ Shedrock“ Sonderbau-Betonschrauben TI 6,3 x L Shedrock Z-Profil 125/50/50 1,5

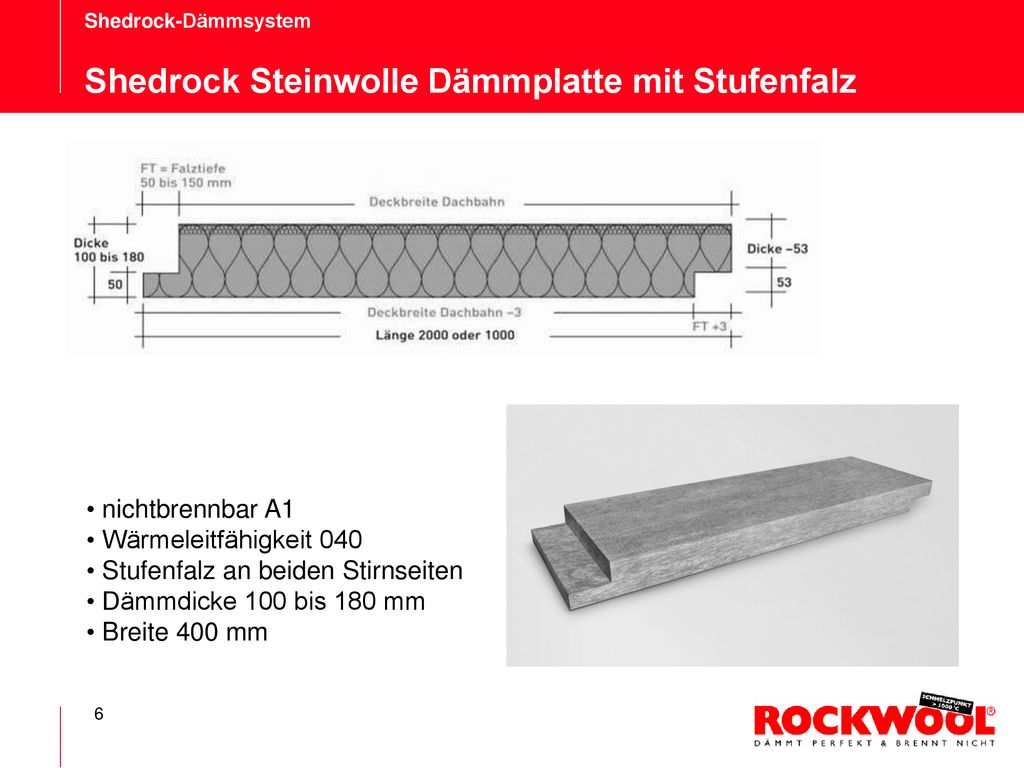

6 Shedrock Steinwolle Dämmplatte mit Stufenfalz
nichtbrennbar A1 Wärmeleitfähigkeit 040 Stufenfalz an beiden Stirnseiten Dämmdicke 100 bis 180 mm Breite 400 mm

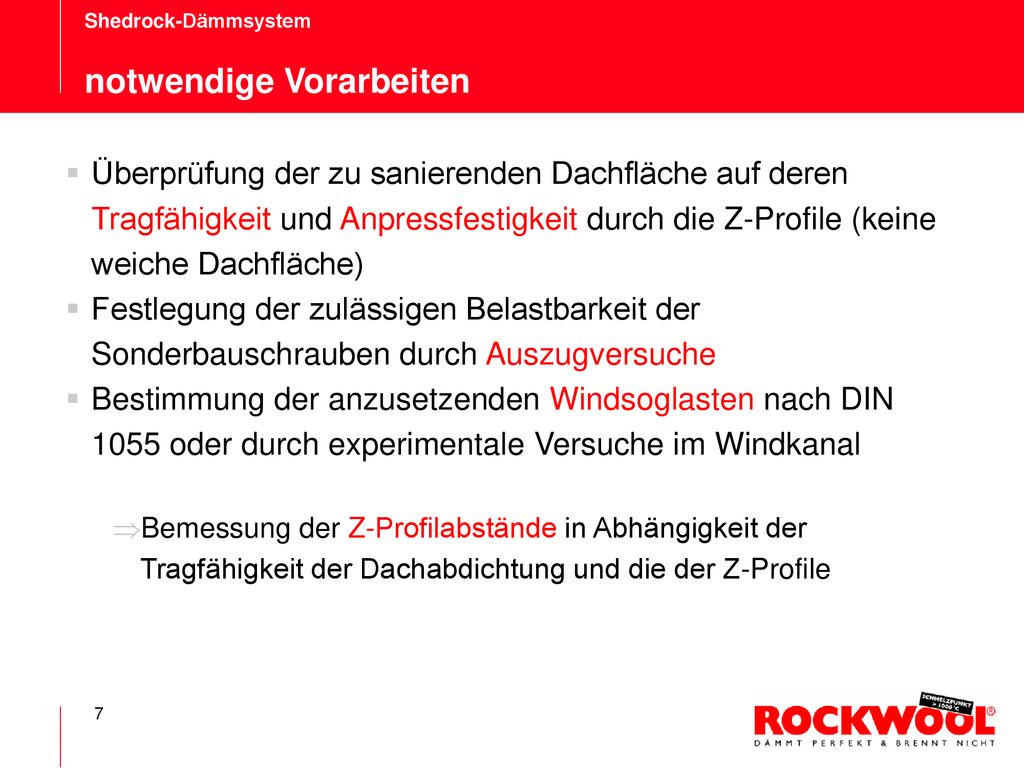

7 notwendige Vorarbeiten
Überprüfung der zu sanierenden Dachfläche auf deren Tragfähigkeit und Anpressfestigkeit durch die Z-Profile (keine weiche Dachfläche) Festlegung der zulässigen Belastbarkeit der Sonderbauschrauben durch Auszugversuche Bestimmung der anzusetzenden Windsoglasten nach DIN 1055 oder durch experimentale Versuche im Windkanal Bemessung der Z-Profilabstände in Abhängigkeit der Tragfähigkeit der Dachabdichtung und die der Z-Profile

8 1. Verlegung der Z-Profile
Montage des Z-Profils von der Rinne zum First (Schraubenabstand 400 mm)

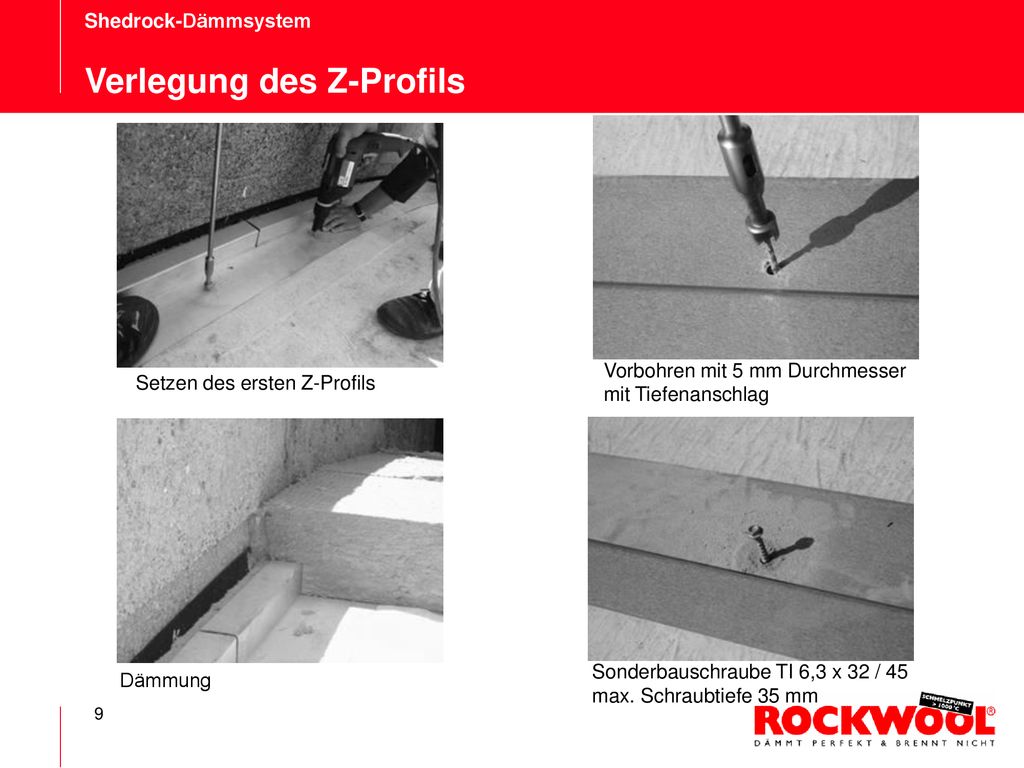

9 Verlegung des Z-Profils
Vorbohren mit 5 mm Durchmesser mit Tiefenanschlag Setzen des ersten Z-Profils Sonderbauschraube TI 6,3 x 32 / 45 max. Schraubtiefe 35 mm Dämmung

10 2. Verlegung der Dämmung Verlegung auf Rundshed

11 Verlegung der Dämmung Verlegung an/auf First Verlegung auf Rundshed

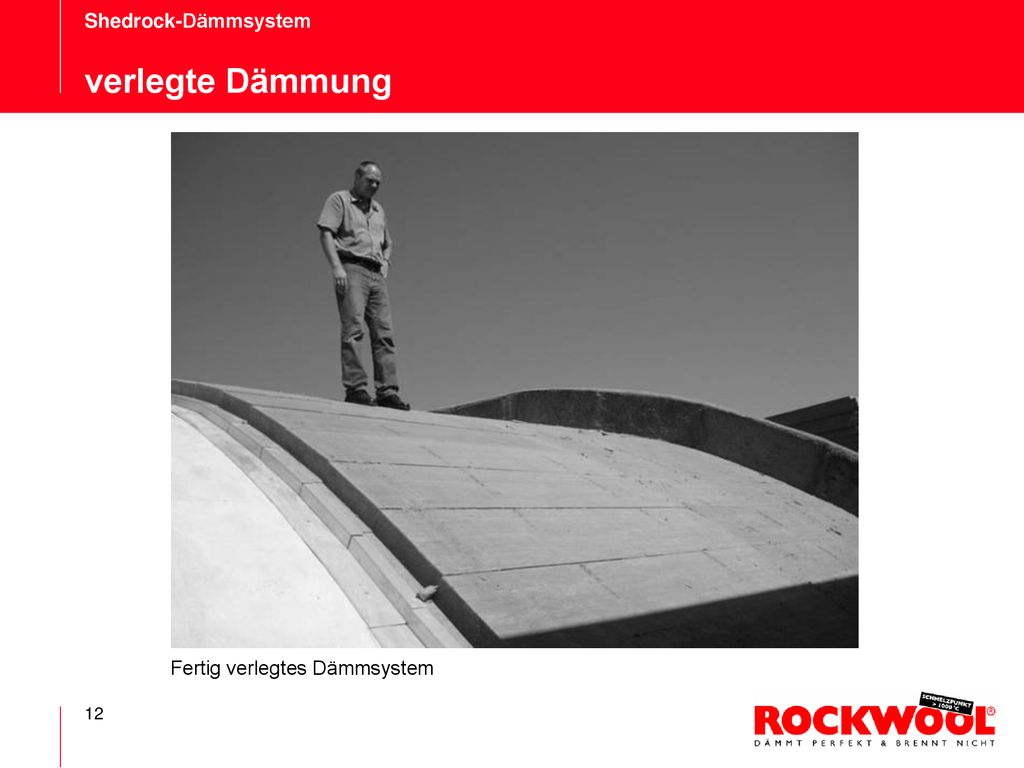

12 verlegte Dämmung Fertig verlegtes Dämmsystem

13 3. Verlegung der Abdichtung

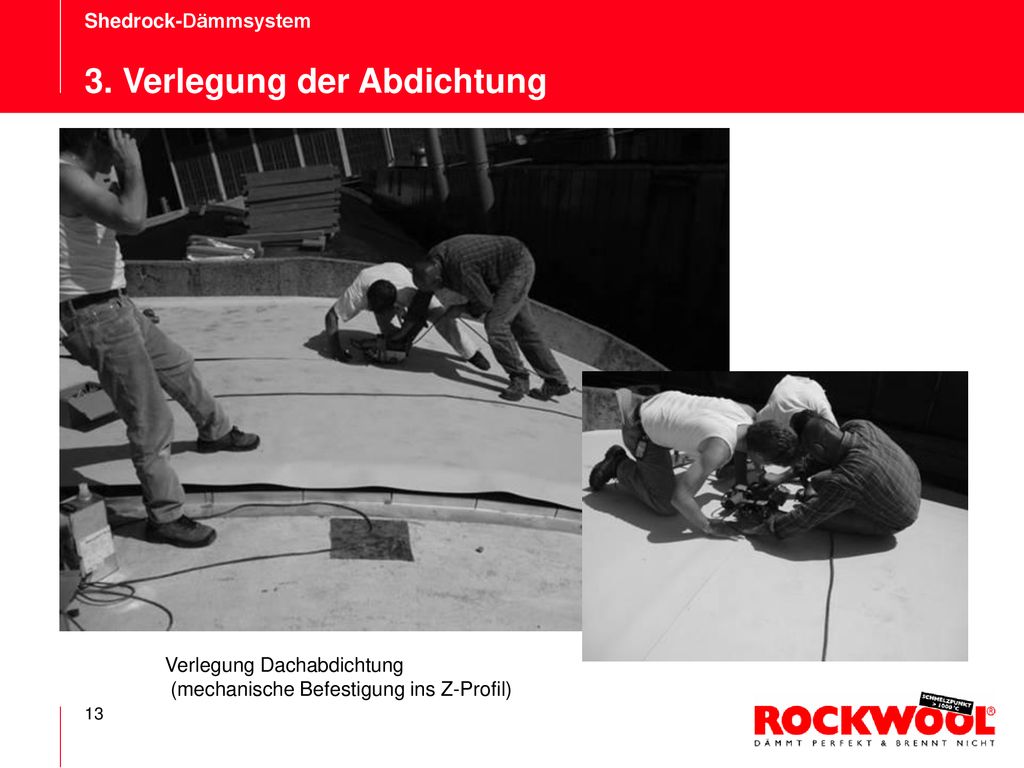

Verlegung Dachabdichtung (mechanische Befestigung ins Z-Profil)

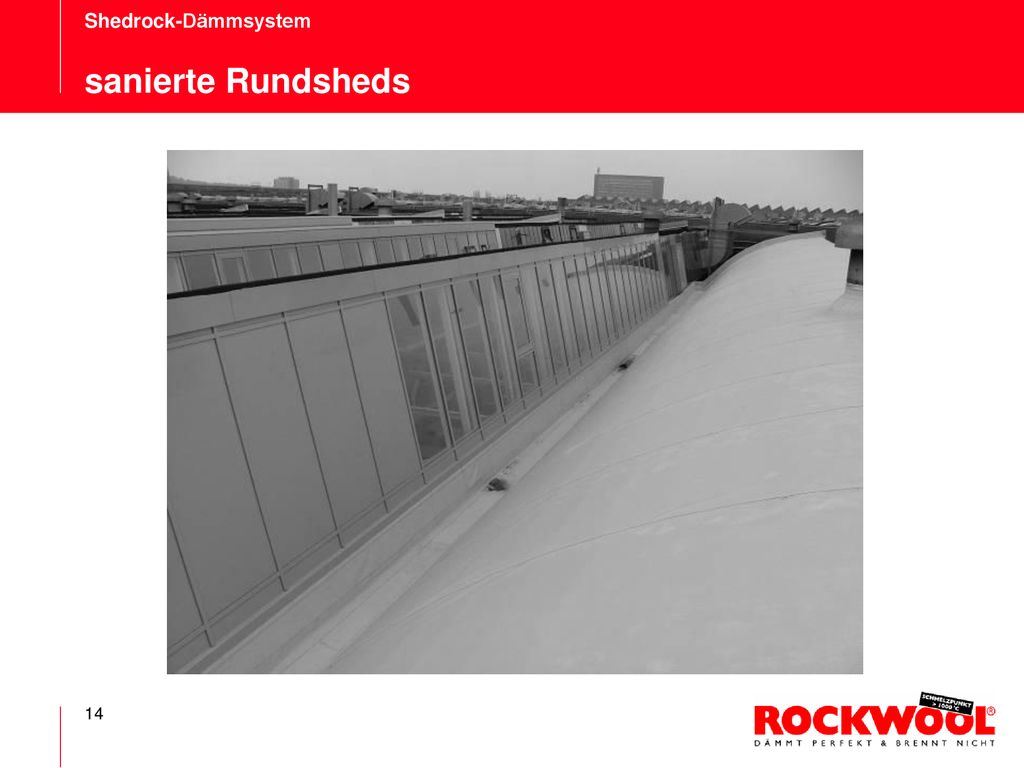

14 sanierte Rundsheds

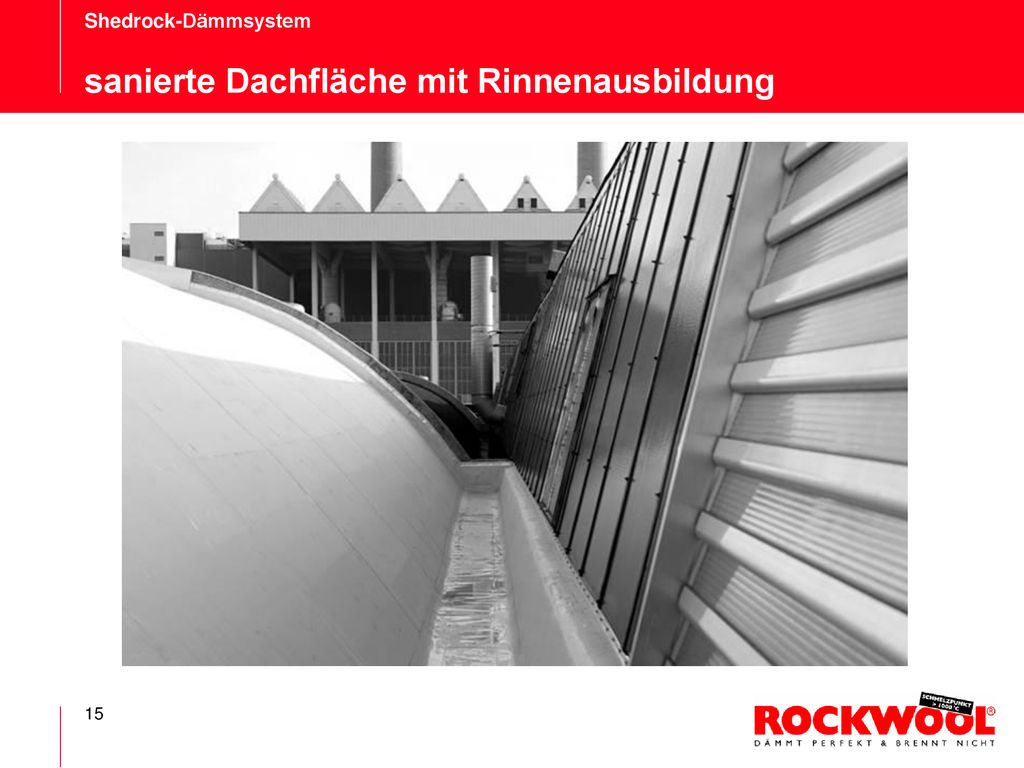

15 sanierte Dachfläche mit Rinnenausbildung

16 Vorteile rein mechanische Befestigung geringe Befestigungstiefe
einfach und sicher in der Verlegung Dachaufbau ist sortenrein rückbaufähig hohe Windsogsicherheit anwendbar auf nichttragfähigen Abdichtungen / Beschichtungen geringe Befestigungstiefe Sanierung bei laufenden Betrieb möglich, da keine Abplatzungen an der Innenraumseite geeignet für dünnwandige Betontragschalen hohe Dämmleistung und Energieeffizienz streifenförmige Dämmplatten passen sich der gekrümmten Geometrie an – d.h. nahezu keine Wärmebrücken durch Fugenbildung nahezu keine Wärmebrücken, da das Z-Profil durch den Stufenfalz überdeckt wird Verbesserung und Beruhigung des optischen Eindrucks großflächige Dämmplatten gleichen Unebenheiten aus

17 Shed-Dächer gibt es überall

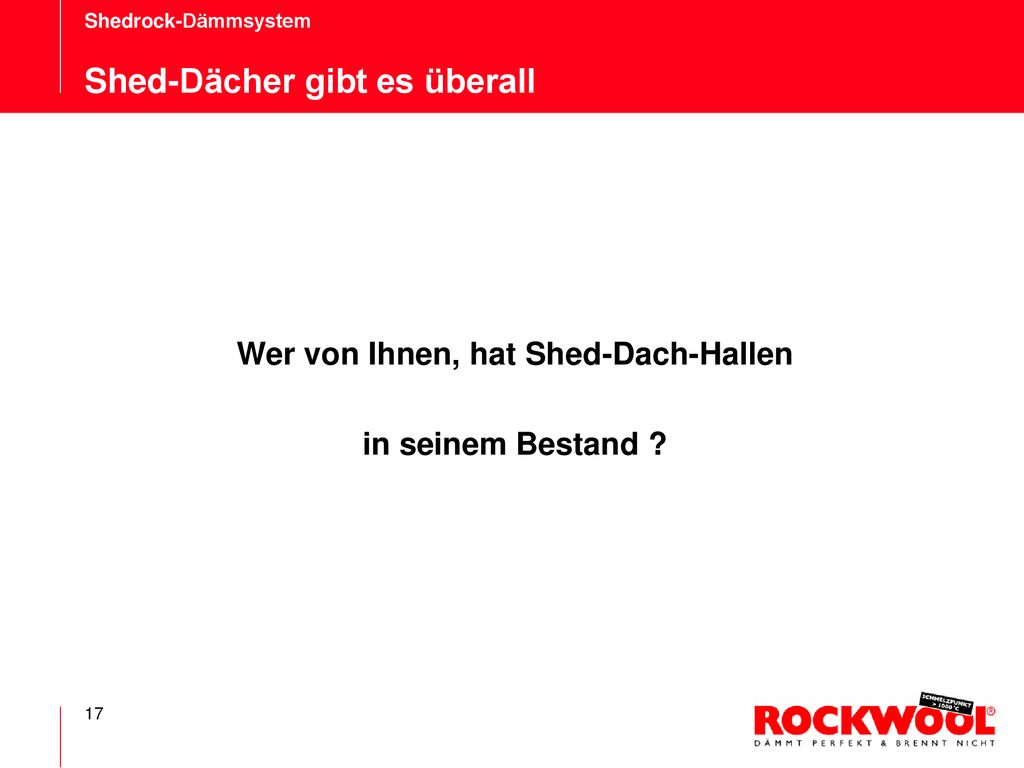

Wer von Ihnen, hat Shed-Dach-Hallen in seinem Bestand ?
