1 Verificarea expertizelor efectuate asupra mirosului
Wolfgang J.Müller Einleitung Anrede und Begrüßung Wie lautet die Begrüßung? (Namen?) Vorstellen Ihrer Person und Ihre Verbindung zum Thema (Warum soll man gerade Ihnen hier zuhören?) Eröffnung Wie formulieren Sie Ihre fachliche Kompetenz? Warum ist dieses Treffen zustande gekommen? Einführung Nennen Sie das Thema der Präsentation und stellen Sie den Ablauf vor. Am besten notieren Sie es vorher so, dass es während der Präsentation immer sichtbar bleibt. Geben Sie an, wie lange Sie für Ihre Ausführungen brauchen werden. Ziel und Anlass Ausformulierter Zielsatz: Sie sagen klar, worum es Ihnen in den nächsten Minuten geht. "Meine Absicht ist es, Sie davon zu überzeugen ...""Ich möchte Sie über die Vor- und Nachteile von ... so informieren, dass Sie anschließend entscheiden können, ...„ Ablauf Wie sieht der inhaltliche Ablauf der Präsentation aus? „Drumherum“, Info-Material, Dauer, Anmerkungen. Weisen Sie auf die Möglichkeit für Diskussion oder Fragen hin.

2 Structura 1. Introducere
2. Cerintele pentru exprimarile de pozitie in urma expertizei 3. Verificarea expertizei pentru mirosuri 4. Concluzie

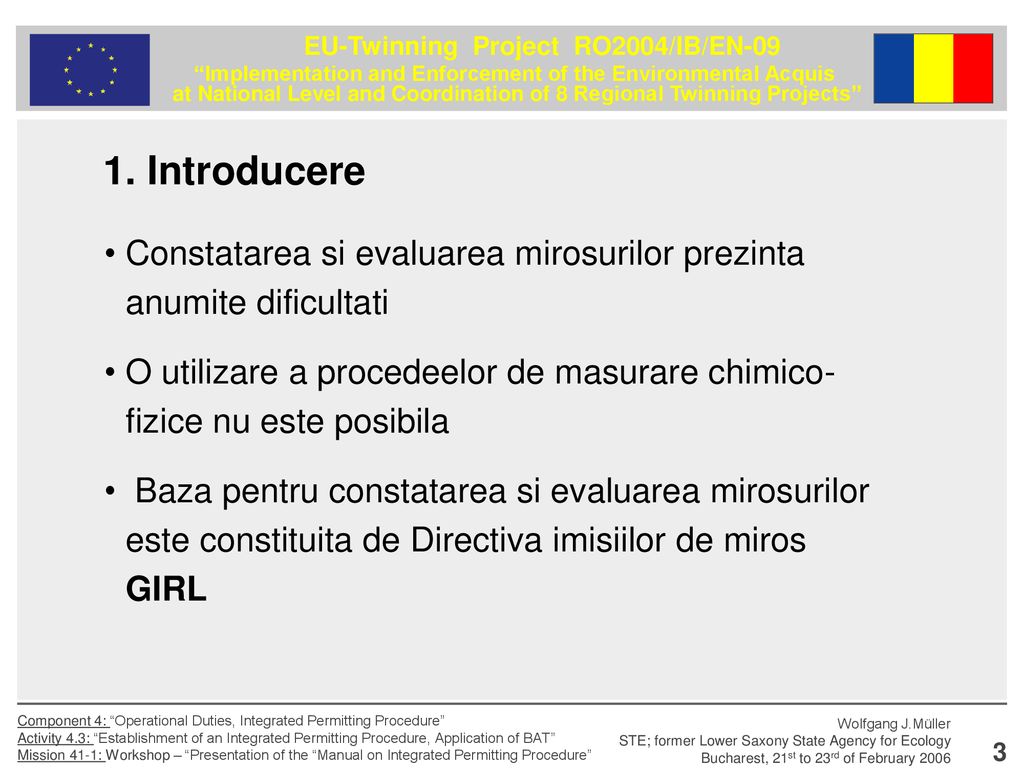

3 1. Introducere Constatarea si evaluarea mirosurilor prezinta anumite dificultati O utilizare a procedeelor de masurare chimico-fizice nu este posibila Baza pentru constatarea si evaluarea mirosurilor este constituita de Directiva imisiilor de miros GIRL

4 Metodele pentru determinarea imisiilor de miros (GIRL)
1. Introducere Metodele pentru determinarea imisiilor de miros (GIRL) posibil Metoda Poluarea initiala Poluarea suplimentara preconizata Inspectia tip grila Determinarea olfactometrica a imisiilor de miros prin intermediul probantilor si determinarea frecventei distribuirii Nu e posibil Calculul dispersiei Calculul imisiilor de miros (GE/m3) din emisia substantelor mirositoare (GE/h) si determinarea frecventei distriburii Posibil, insa este necesara determinarea datelor de emisie cu ajuturul masuratorilor olfactometrice ale emisiilor sau cu si inspectiile pe esantioane A se utiliza prioritar

5 2. Cerintele catre exprimarile de pozitie in urma expertizei
Bazele Directiva imisiilor de miros Cerintele LAI pentru punctele de masurare pentru inregistrarea mirosurilor Directivele VDI / DIN Nu este suficienta doar enumerarea acestora!

6 2. Cerintele catre exprimarile de pozitie in urma expertizei
Cerinte generale Descrierea tematicii Planificarea completa a masuratorilor Descrierea derularii reale a masuratorii La abaterea de la procedurile de masurare recunoscute sau de la dispozitiile administrative este necesara o justificare detaliata Listarea valorilor masurate

7 2. Cerintele catre exprimarile de pozitie in urma expertizei
Cerinte generale Prezentarea procedeului de evaluare Masurile de asigurarea calitatii Nominalizarea persoanei care intocmeste raportul si a celorlalte persoane implicate Tematica si evaluarea rezultatelor trebuie sa fie corelate intre ele Evaluarea legala administrativa intra in competenta autoritatii

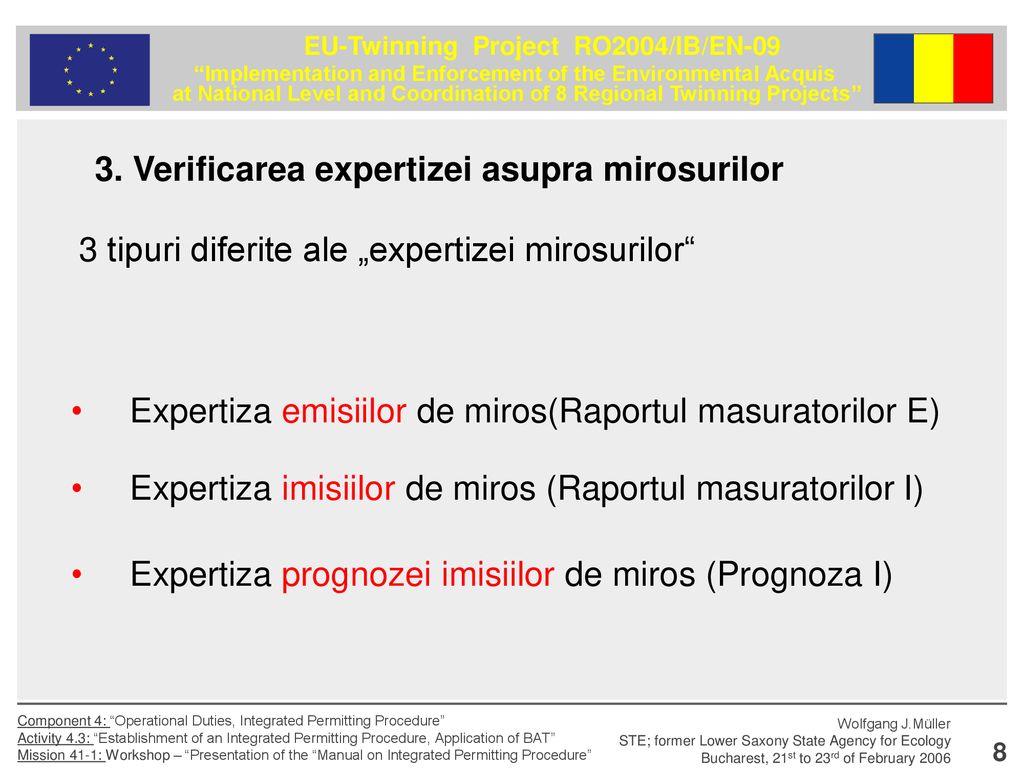

8 3. Verificarea expertizei asupra mirosurilor
3 tipuri diferite ale „expertizei mirosurilor“ Expertiza emisiilor de miros(Raportul masuratorilor E) Expertiza imisiilor de miros (Raportul masuratorilor I) Expertiza prognozei imisiilor de miros (Prognoza I)

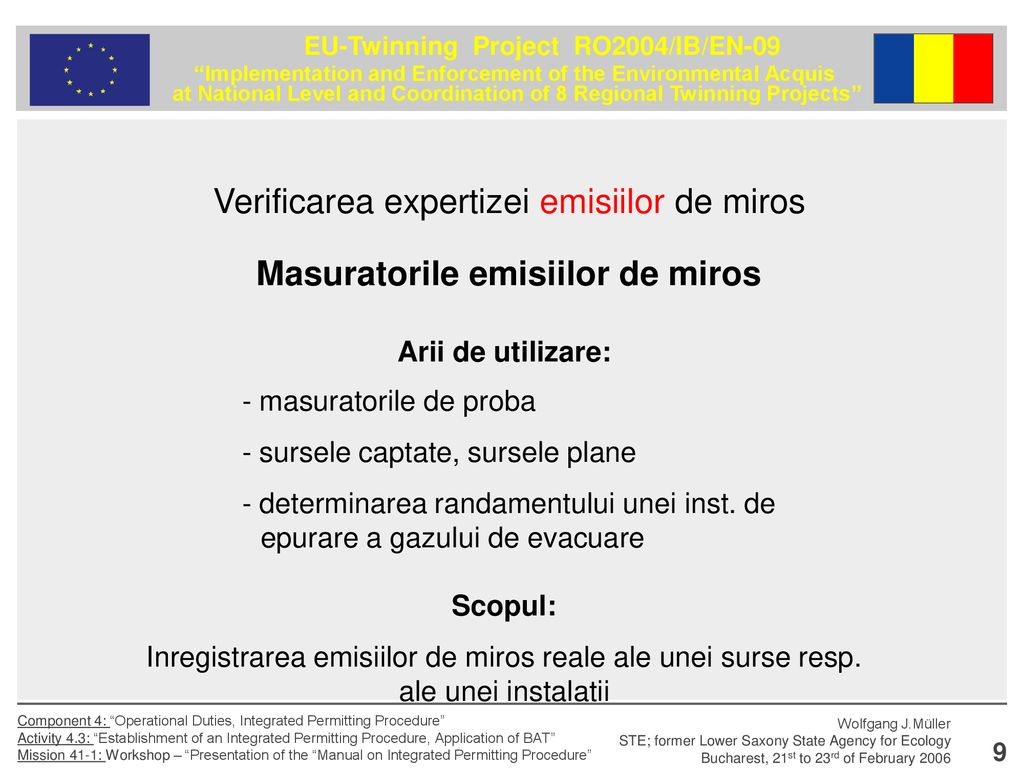

9 Verificarea expertizei emisiilor de miros
Masuratorile emisiilor de miros Arii de utilizare: - masuratorile de proba - sursele captate, sursele plane - determinarea randamentului unei inst. de epurare a gazului de evacuare Scopul: Inregistrarea emisiilor de miros reale ale unei surse resp. ale unei instalatii

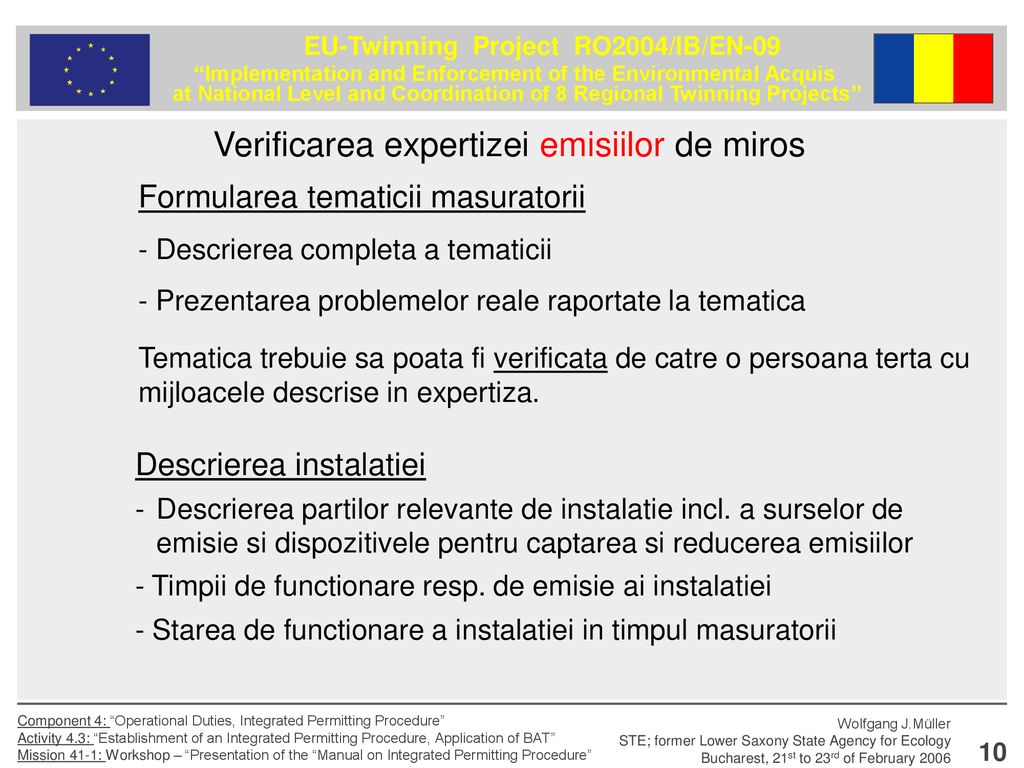

10 Verificarea expertizei emisiilor de miros
Formularea tematicii masuratorii - Descrierea completa a tematicii - Prezentarea problemelor reale raportate la tematica Tematica trebuie sa poata fi verificata de catre o persoana terta cu mijloacele descrise in expertiza. Descrierea instalatiei Descrierea partilor relevante de instalatie incl. a surselor de emisie si dispozitivele pentru captarea si reducerea emisiilor - Timpii de functionare resp. de emisie ai instalatiei - Starea de functionare a instalatiei in timpul masuratorii Formulierung der Messaufgabe - Vollständige Beschreibung der Aufgabenstellung -> Anlaß und Ziel der Untersuchung - Darstellung der aufgabenbezogenen Sachprobleme -> Messkomponenten

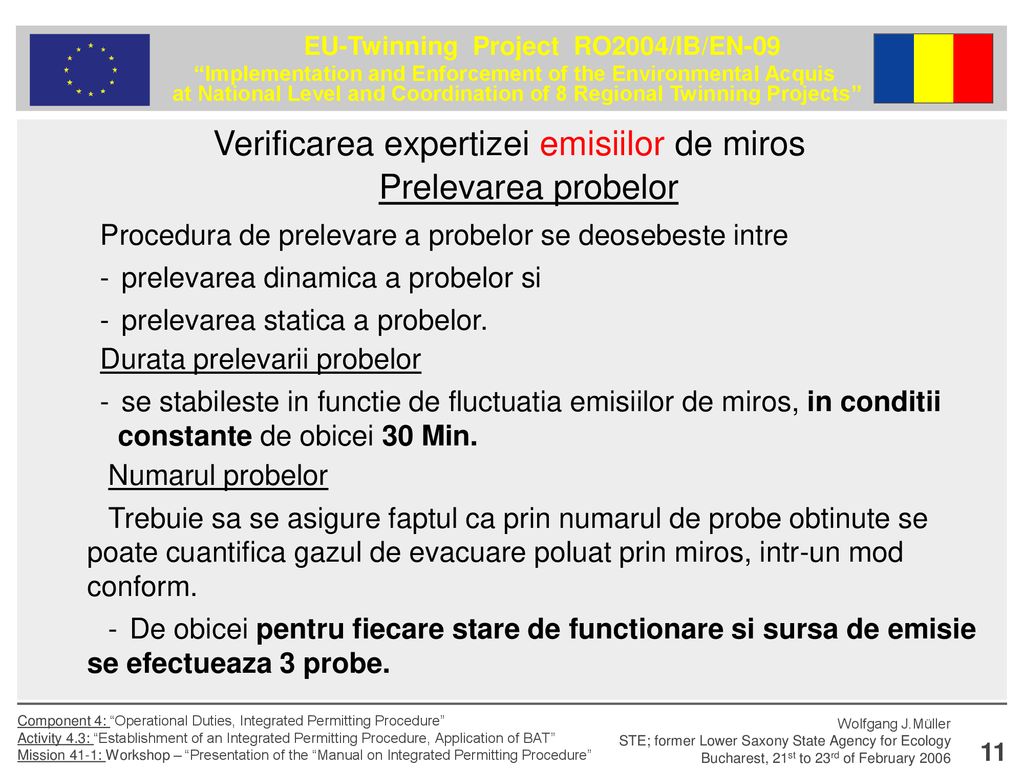

11 Verificarea expertizei emisiilor de miros
Prelevarea probelor Procedura de prelevare a probelor se deosebeste intre - prelevarea dinamica a probelor si - prelevarea statica a probelor. Durata prelevarii probelor - se stabileste in functie de fluctuatia emisiilor de miros, in conditii constante de obicei 30 Min. Numarul probelor Trebuie sa se asigure faptul ca prin numarul de probe obtinute se poate cuantifica gazul de evacuare poluat prin miros, intr-un mod conform. - De obicei pentru fiecare stare de functionare si sursa de emisie se efectueaza 3 probe. Vor- und Nachteile der Probenahmeverfahren: Vorteil der dyn. Probenahme: - kurze Zeit zwischen Probenahme und Olfa - Risiko der Änderung der Probe auf Grund von chem. Reaktionen und Adsorption wird gering gehalten Nachteil dyn. Probenahme: - belüteter Meßraum erforderlich, in Nähe der Probenahmemessstelle oft nur schwer zu installieren Vorteil stat. Probenahme: - Olfa mit Zeitverzug führt zu besserer Genauigkeit - bessere Umgebungsbedingunge für die Probanden Nachteil stat. Probenahme: - Risiko der Änderung der Probe auf Grund von chem. Reaktionen und Adsorption Vorverdünnung: regelmäßige Kalibrierung der Vorverdünnungseinheit Anzahl der Proben: genügend Proben um zu gewährleisten, dass der Strom der geruchsbeladenen Abluft ordnungsgemäß quantifiziert wird

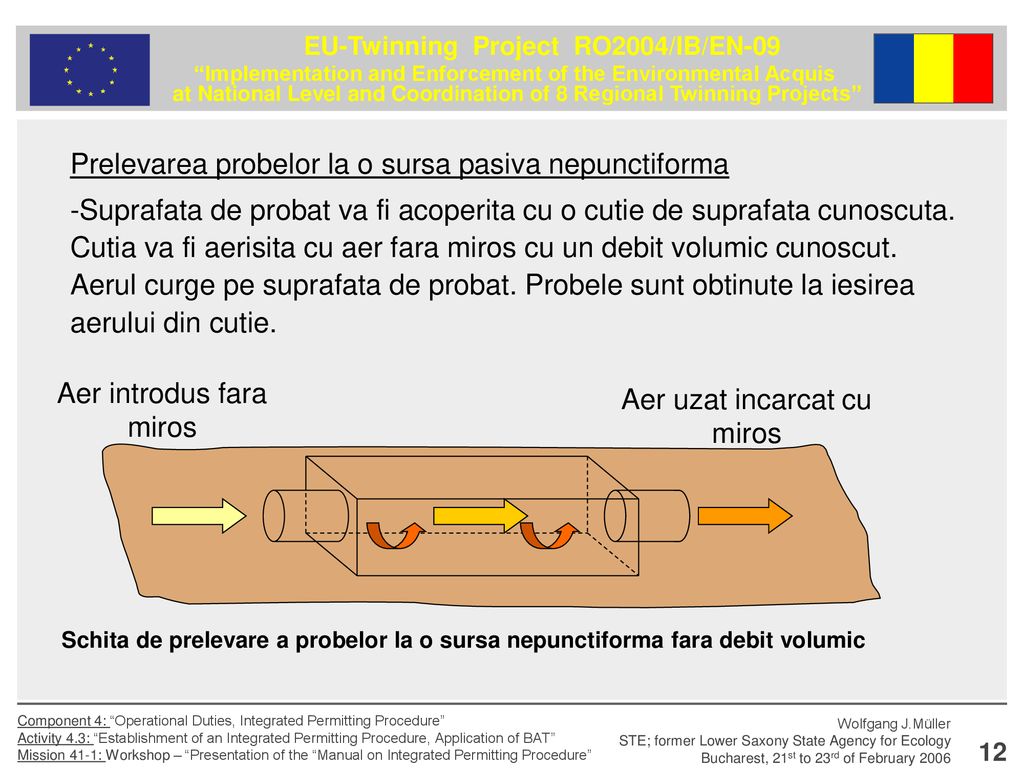

12 Prelevarea probelor la o sursa pasiva nepunctiforma
Suprafata de probat va fi acoperita cu o cutie de suprafata cunoscuta. Cutia va fi aerisita cu aer fara miros cu un debit volumic cunoscut. Aerul curge pe suprafata de probat. Probele sunt obtinute la iesirea aerului din cutie. Schita de prelevare a probelor la o sursa nepunctiforma fara debit volumic Aer introdus fara miros Aer uzat incarcat cu miros

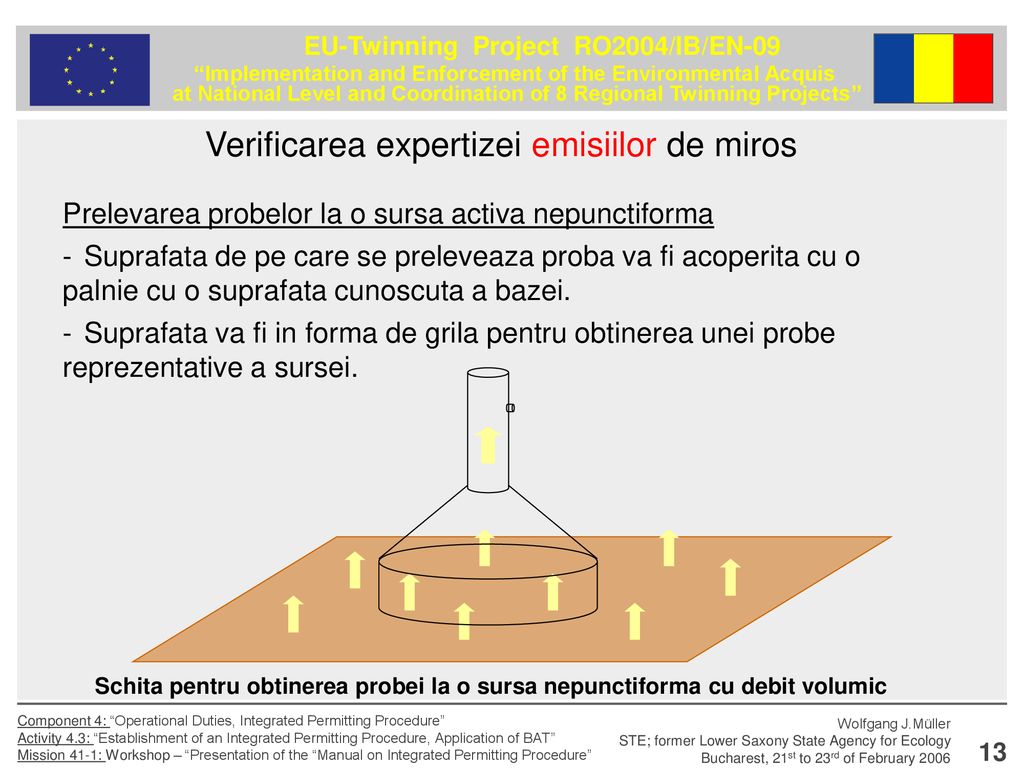

13 Verificarea expertizei emisiilor de miros
Prelevarea probelor la o sursa activa nepunctiforma - Suprafata de pe care se preleveaza proba va fi acoperita cu o palnie cu o suprafata cunoscuta a bazei. - Suprafata va fi in forma de grila pentru obtinerea unei probe reprezentative a sursei. Schita pentru obtinerea probei la o sursa nepunctiforma cu debit volumic

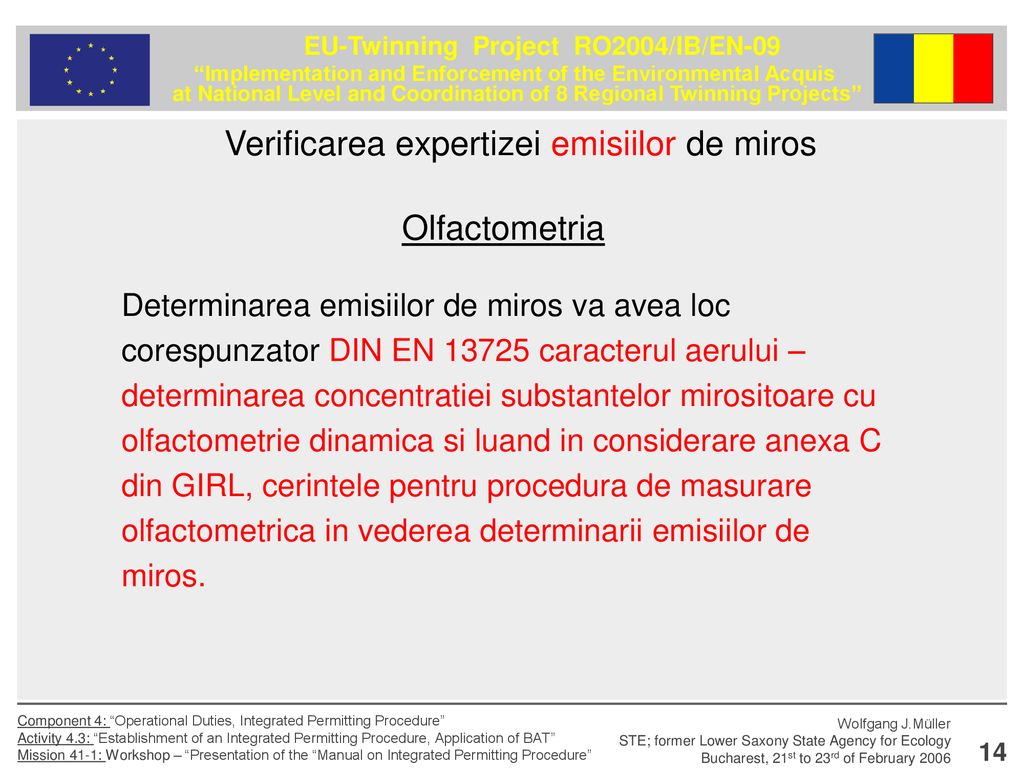

14 Verificarea expertizei emisiilor de miros
Olfactometria Determinarea emisiilor de miros va avea loc corespunzator DIN EN caracterul aerului – determinarea concentratiei substantelor mirositoare cu olfactometrie dinamica si luand in considerare anexa C din GIRL, cerintele pentru procedura de masurare olfactometrica in vederea determinarii emisiilor de miros.

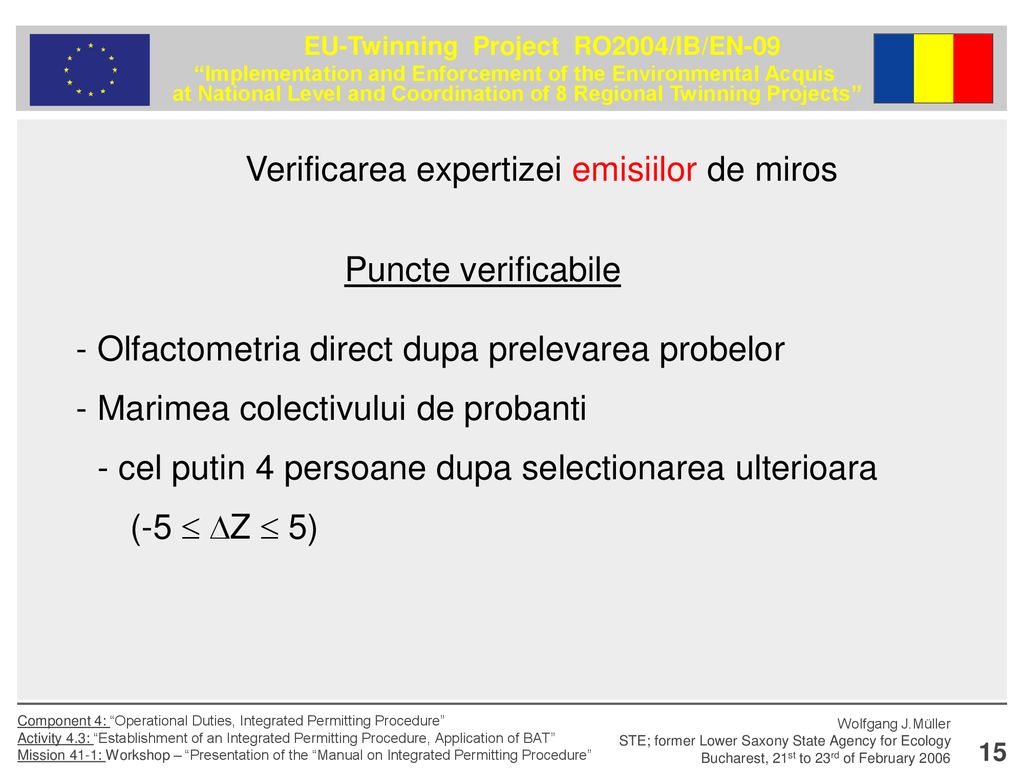

15 Verificarea expertizei emisiilor de miros
Puncte verificabile - Olfactometria direct dupa prelevarea probelor - Marimea colectivului de probanti - cel putin 4 persoane dupa selectionarea ulterioara (-5  Z  5)

16 Verificarea expertizei emisiilor de miros
Puncte verificabile - Olfactometria direct dupa prelevarea probelor - Marimea colectivului de probanti - cel putin 4 persoane dupa selectionarea ulterioara (-5  Z  5) - Aptitudinea probantilor resp. aptitudinea de verificare - Evaluare pe termen lunc pentru n-butanol si H2S - evaluarea eronata a probelor etalon si abatarea standard

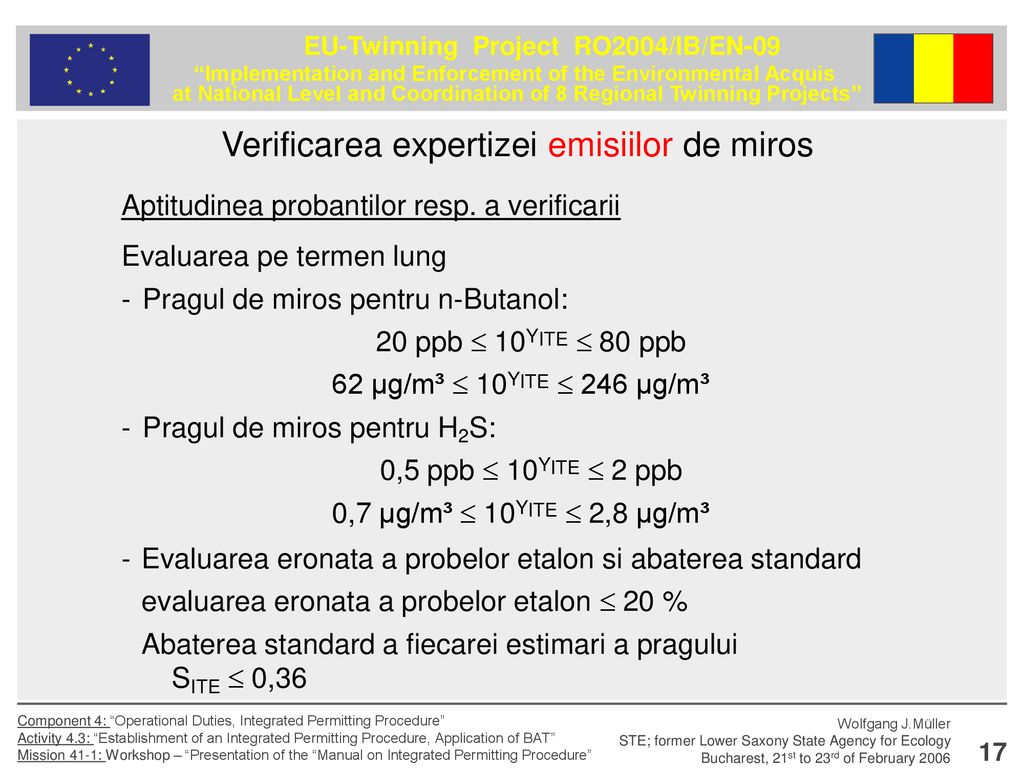

17 Verificarea expertizei emisiilor de miros
Aptitudinea probantilor resp. a verificarii Evaluarea pe termen lung - Pragul de miros pentru n-Butanol: 20 ppb  10YITE  80 ppb 62 µg/m³  10YITE  246 µg/m³ - Pragul de miros pentru H2S: 0,5 ppb  10YITE  2 ppb 0,7 µg/m³  10YITE  2,8 µg/m³ - Evaluarea eronata a probelor etalon si abaterea standard evaluarea eronata a probelor etalon  20 % Abaterea standard a fiecarei estimari a pragului SITE  0,36

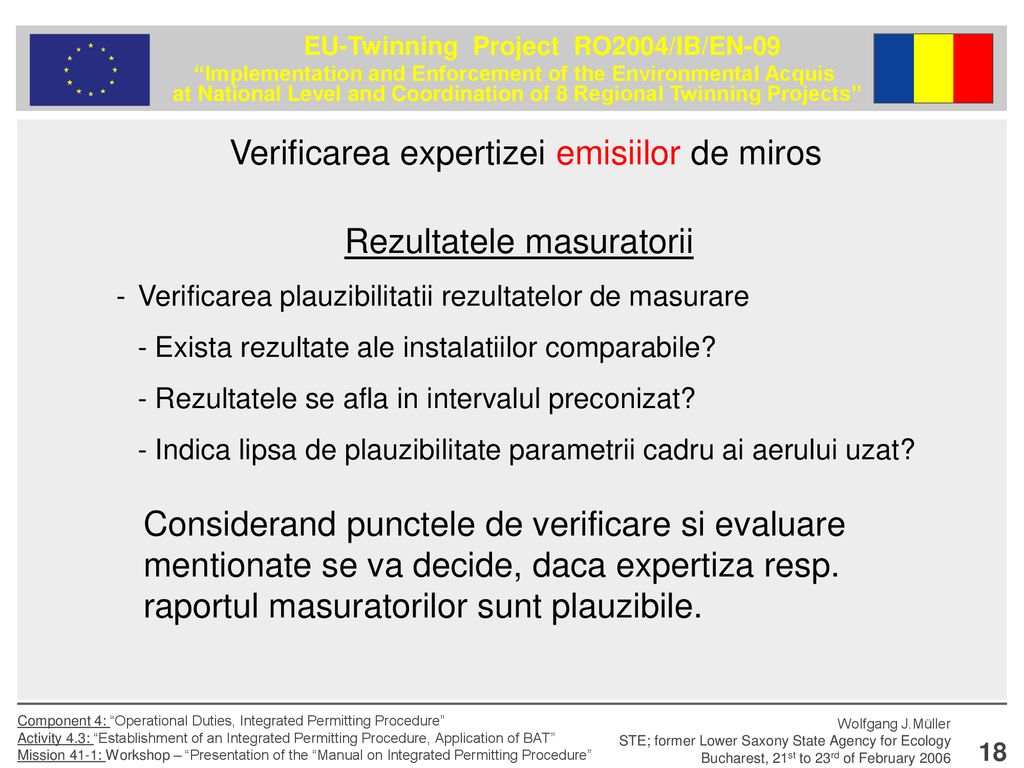

18 Verificarea expertizei emisiilor de miros
Rezultatele masuratorii - Verificarea plauzibilitatii rezultatelor de masurare - Exista rezultate ale instalatiilor comparabile? - Rezultatele se afla in intervalul preconizat? - Indica lipsa de plauzibilitate parametrii cadru ai aerului uzat? Considerand punctele de verificare si evaluare mentionate se va decide, daca expertiza resp. raportul masuratorilor sunt plauzibile.

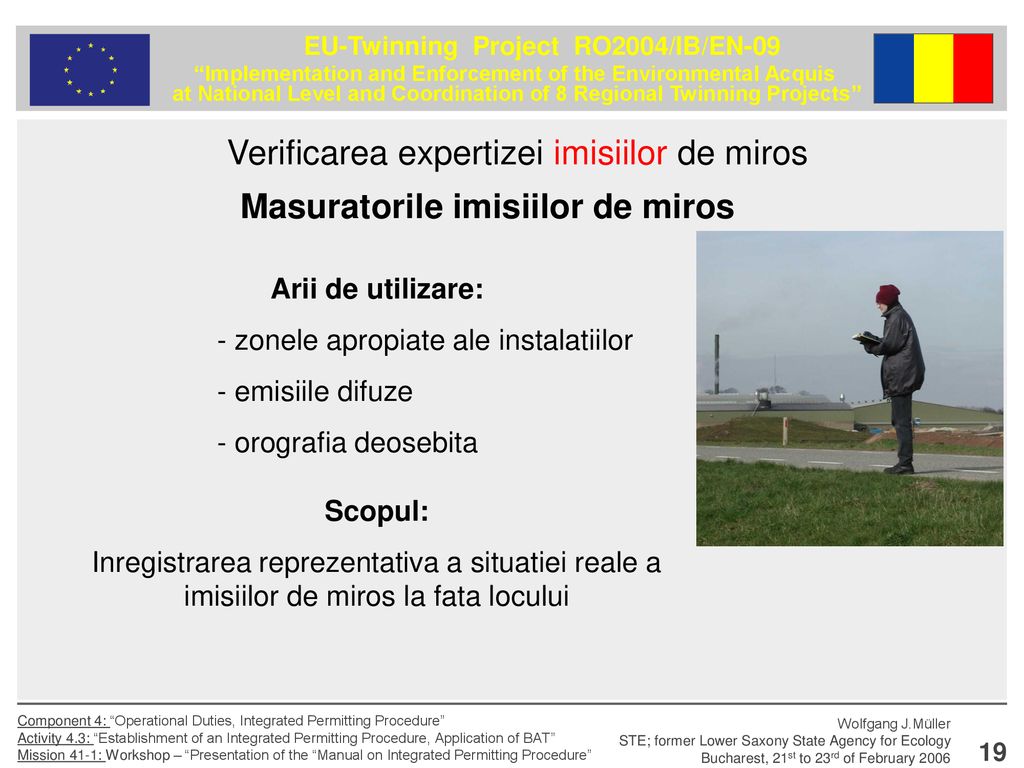

19 Verificarea expertizei imisiilor de miros
Masuratorile imisiilor de miros Arii de utilizare: - zonele apropiate ale instalatiilor - emisiile difuze - orografia deosebita Scopul: Inregistrarea reprezentativa a situatiei reale a imisiilor de miros la fata locului

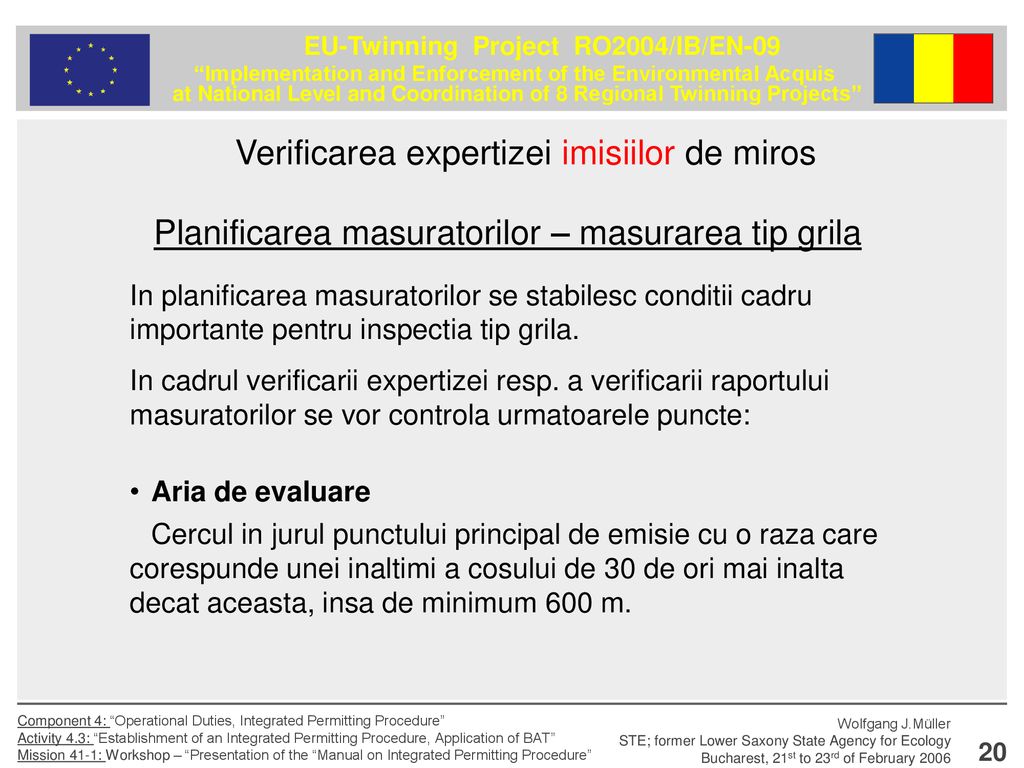

20 Verificarea expertizei imisiilor de miros
Planificarea masuratorilor – masurarea tip grila In planificarea masuratorilor se stabilesc conditii cadru importante pentru inspectia tip grila. In cadrul verificarii expertizei resp. a verificarii raportului masuratorilor se vor controla urmatoarele puncte: Aria de evaluare Cercul in jurul punctului principal de emisie cu o raza care corespunde unei inaltimi a cosului de 30 de ori mai inalta decat aceasta, insa de minimum 600 m.

21 Verificarea expertizei imisiilor de miros
Suprafetele de evaluare La surse inalte sau la distante > 250 m - marimea suprafetei 250 m x 250 m La surse joase si/ sau difuze si la distante < 250 m - Micsorarea suprafetelor in cazuri individuale pana la m x 50 m Optimizarea locatiei prin rotatia si/ sau deplasarea suprafetelor de evaluare. Inspectii punctuale cu un volum de prelevari de probe de 52 (104). Scopul: Baza de evaluare imbunatatita, inspectare imbunatatita Ist die Flächengröße angemessen? Sind alle für die Beurteilung relevanten Gebiete berücksichtigt? Begangen werden müssen nur solche Flächen auf denen sich Menschen dauerhaft aufhalten! Ist die Lage der Messstellen repräsentativ für die Beurteilungsfläche? Lage sollte möglichst nahe an den Schnittpunkten sein Messstellen sollten dokumentiert (mit Foto) werden

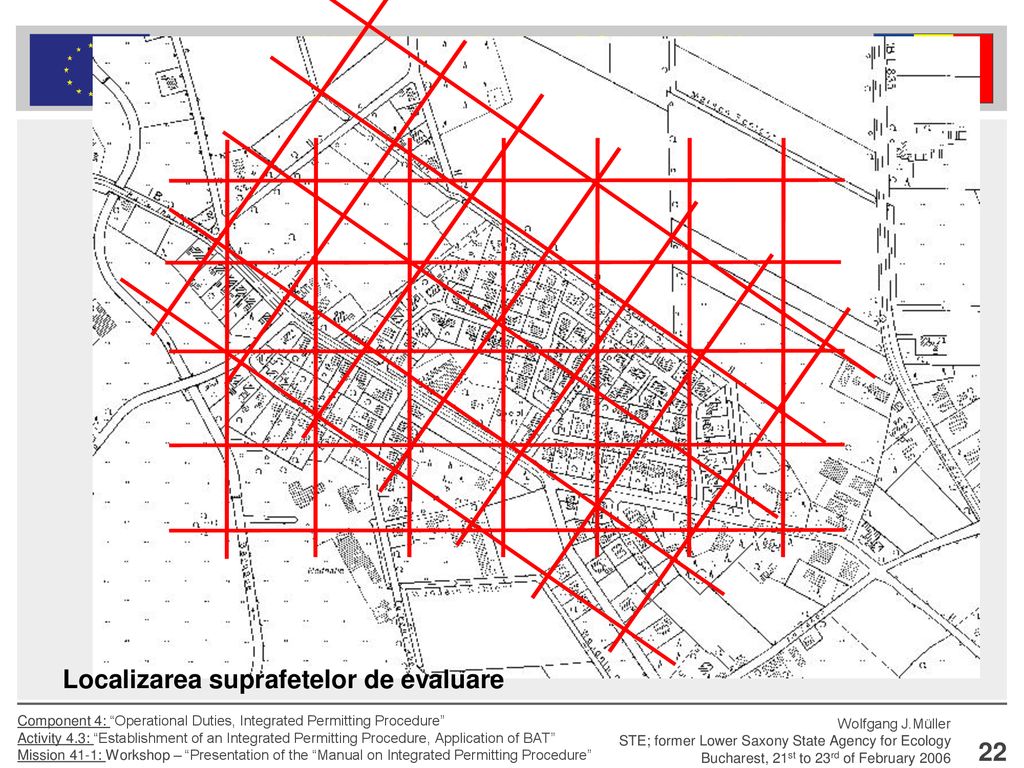

22 Localizarea suprafetelor de evaluare

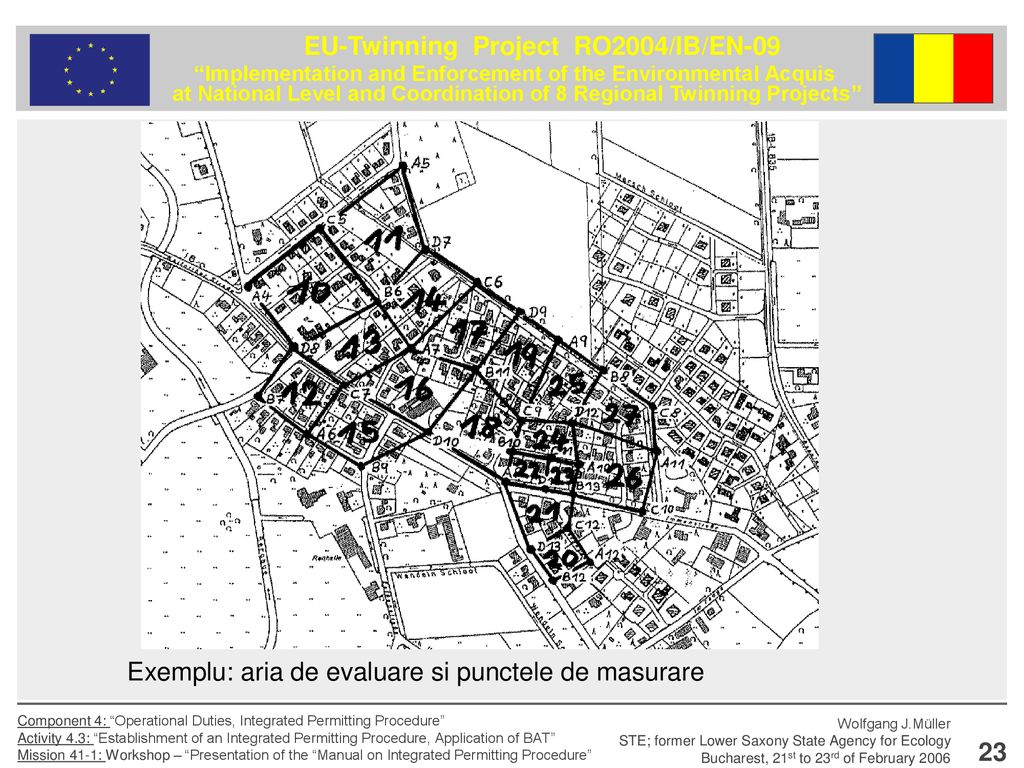

23 Exemplu: aria de evaluare si punctele de masurare

24 Verificarea expertizei imisiilor de miros
Intervalul de timp al masuratorii - Durata 6 luni sau 1 an - Este reprezentativ intervalul de timp al masuratorii din pentru intreg anul meteorologic? Frecventa masuratorilor - 52 sau 104 masuratori pe suprafata, resp. 13 sau 26 masuratori la un punct de masurare Termenele masuratorilor - doua pana la trei masuratori pe saptamana - masuratori in zile neconsecutive - Perioadele de prelevare se vor distribui uniform intr-o zi - Probantii nu se vor limita sistematic pe intervale de timp sau puncte de masurare

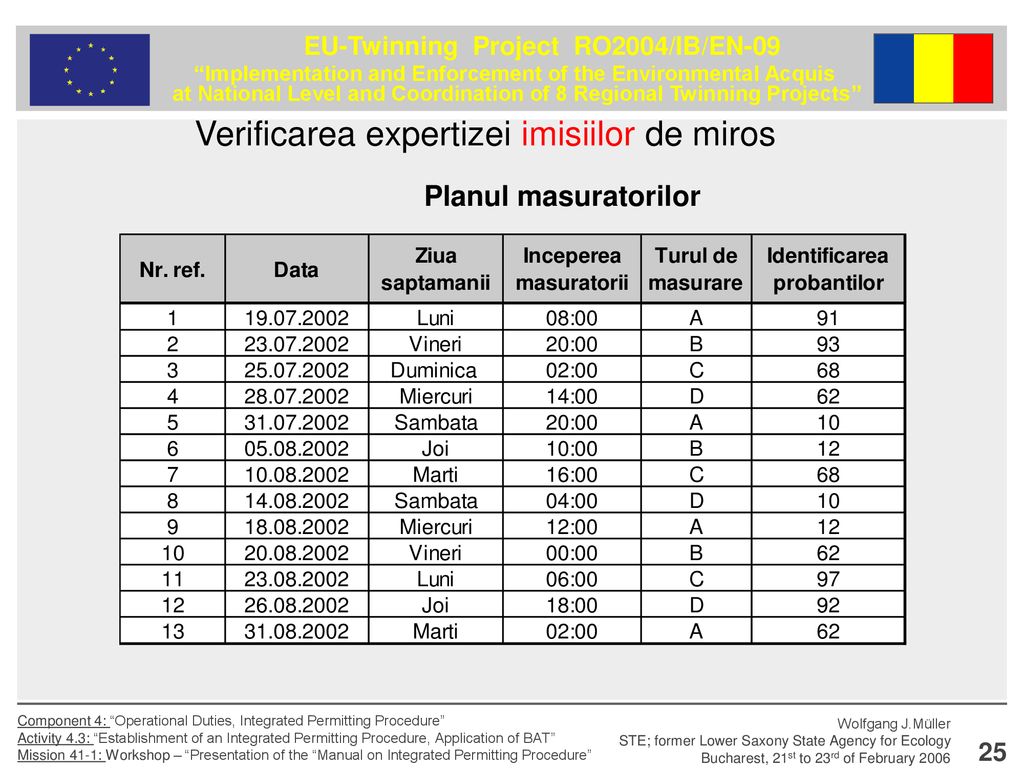

25 Verificarea expertizei imisiilor de miros
Planul masuratorilor

26 Verificarea expertizei imisiilor de miros
Evaluarea exemplara a frecventelor masuratorilor in perioada de masurare in vederea distribuirii uniforme. Statistica frecventelor termenelor de masurare Zilele saptamanii Lunile Timpii de incepere

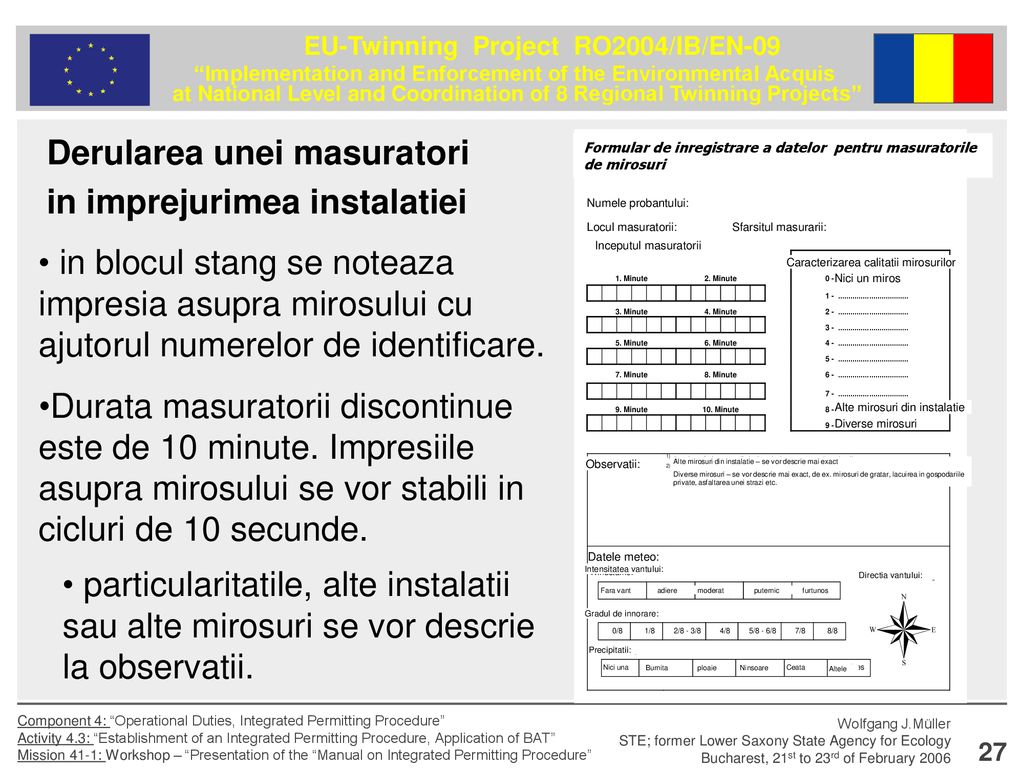

27 Derularea unei masuratori in imprejurimea instalatiei
Formular de inregistrare a datelor pentru masuratorile de mirosuri Numele probantului: Locul masuratorii: Sfarsitul masurarii: in blocul stang se noteaza impresia asupra mirosului cu ajutorul numerelor de identificare. Durata masuratorii discontinue este de 10 minute. Impresiile asupra mirosului se vor stabili in cicluri de 10 secunde. Inceputul masuratorii Caracterizarea calitatii mirosurilor Nici un miros Alte mirosuri din instalatie Diverse mirosuri Observatii: Alte mirosuri din instalatie – se vor descrie mai exact Diverse mirosuri – se vor descrie mai exact, de ex. mirosuri de gratar, lacuirea in gospodariile private, asfaltarea unei strazi etc. Datele meteo: particularitatile, alte instalatii sau alte mirosuri se vor descrie la observatii. Intensitatea vantului: Directia vantului: Fara vant adiere moderat puternic furtunos Gradul de innorare: Precipitatii: Nici una Burnita ploaie Ninsoare Ceata Altele

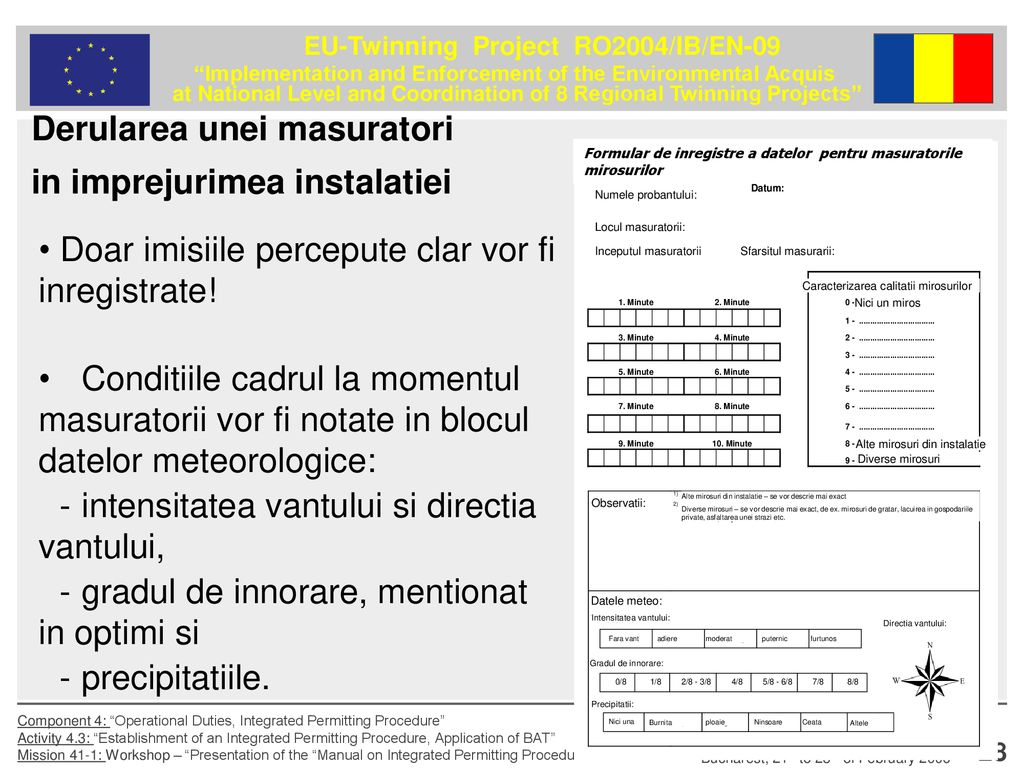

28 Derularea unei masuratori in imprejurimea instalatiei
Formular de inregistre a datelor pentru masuratorile mirosurilor Numele probantului: Locul masuratorii: Doar imisiile percepute clar vor fi inregistrate! Inceputul masuratorii Sfarsitul masurarii: Caracterizarea calitatii mirosurilor Nici un miros Conditiile cadrul la momentul masuratorii vor fi notate in blocul datelor meteorologice: - intensitatea vantului si directia vantului, - gradul de innorare, mentionat in optimi si - precipitatiile. Alte mirosuri din instalatie Diverse mirosuri Observatii: Alte mirosuri din instalatie – se vor descrie mai exact Diverse mirosuri – se vor descrie mai exact, de ex. mirosuri de gratar, lacuirea in gospodariile private, asfaltarea unei strazi etc. Datele meteo: Intensitatea vantului: Directia vantului: Fara vant adiere moderat puternic furtunos Gradul de innorare: Precipitatii: Nici una Burnita ploaie Ninsoare Ceata Altele

29 Evaluarea unei masuratori
Formular de inregistre a datelor pentru masuratorile mirosurilor Evaluarea unei masuratori Numele probantului: Daca in timpul intervalului de timp al masuratorii, in cel putin 10% din acest timp, apar imisii de miros din tipul caracterizat, atunci acest interval de timp de masurare se va considera ora cu miros. Locul masuratorii: Inceputul masuratorii Sfarsitul masurarii: Caracterizarea calitatii mirosurilor Nici un miros Ferma porci Ferma vite Ferma siloz Scoarea gunoiului Alte mirosuri din instalatie Diverse mirosuri In exemplu s-au inregistrat - 13 masuratori cu calitatea de miros 1, - 4 masuratori cu calitatea de miros 2 - 1 masuratori cu calitatea de miros 9. Observatii: Alte mirosuri din instalatie – se vor descrie mai exact Diverse mirosuri – se vor descrie mai exact, de ex. mirosuri de gratar, lacuirea in gospodariile private, asfaltarea unei strazi etc. La 9: alte mirosuri cauzate de catre un tractor ce trecea pe langa instalatie Datele meteo: Intensitatea vantului: Directia vantului: fara vant adiere moderat puternic furtunos Gradul de innorare: Precipitatii: nici una burnita ploaie ninsoare ceata altele

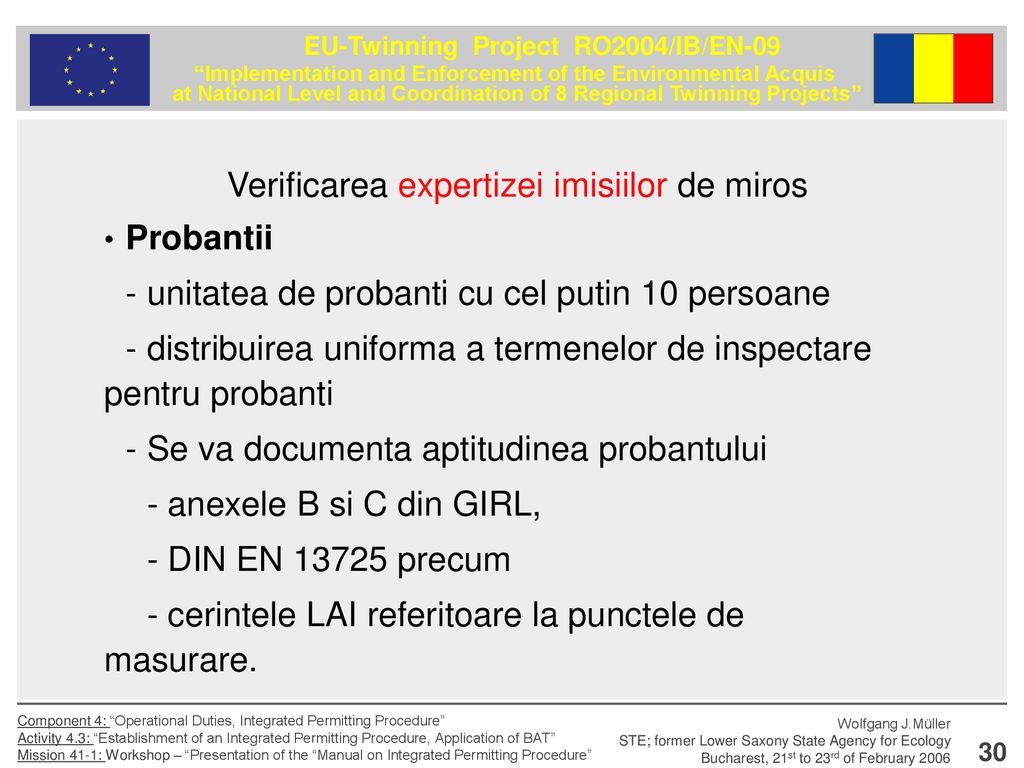

30 Verificarea expertizei imisiilor de miros
Probantii - unitatea de probanti cu cel putin 10 persoane - distribuirea uniforma a termenelor de inspectare pentru probanti - Se va documenta aptitudinea probantului - anexele B si C din GIRL, - DIN EN precum - cerintele LAI referitoare la punctele de masurare.

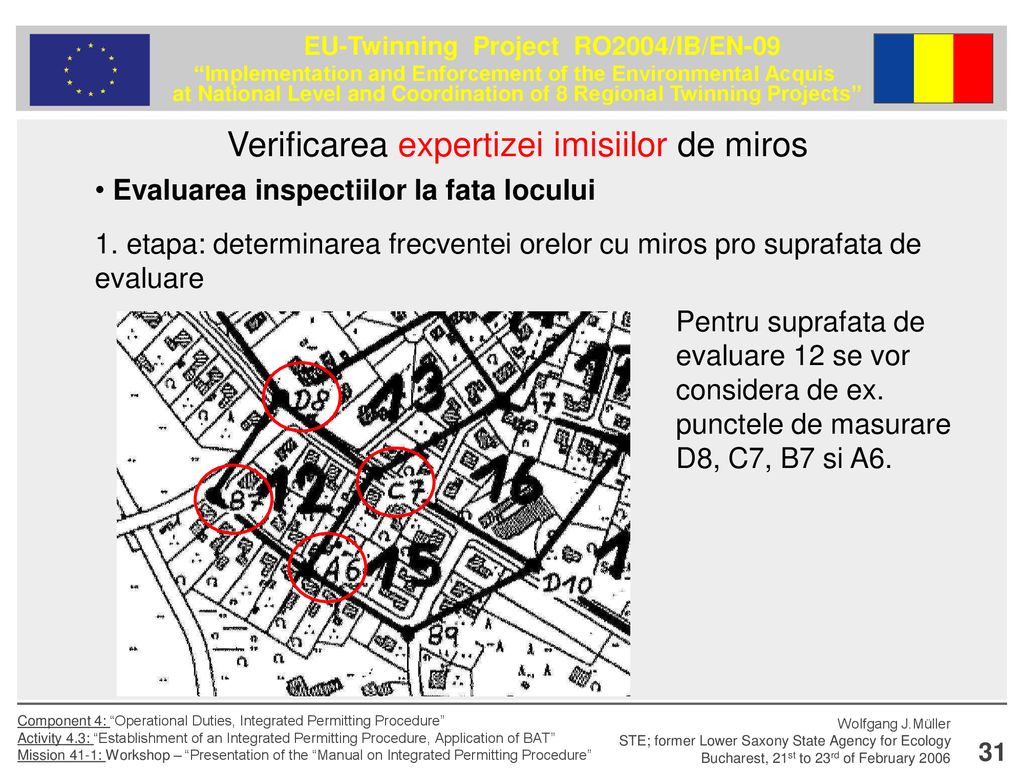

31 Verificarea expertizei imisiilor de miros
Evaluarea inspectiilor la fata locului 1. etapa: determinarea frecventei orelor cu miros pro suprafata de evaluare Pentru suprafata de evaluare 12 se vor considera de ex. punctele de masurare D8, C7, B7 si A6.

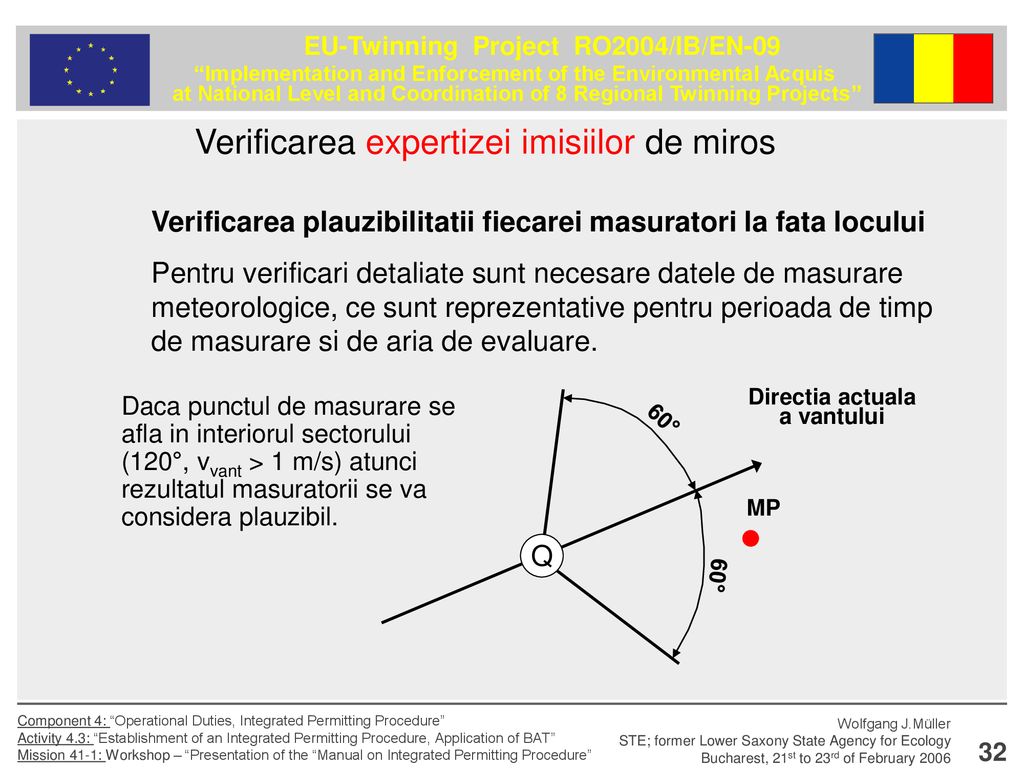

32 Directia actuala a vantului
Verificarea expertizei imisiilor de miros Verificarea plauzibilitatii fiecarei masuratori la fata locului Pentru verificari detaliate sunt necesare datele de masurare meteorologice, ce sunt reprezentative pentru perioada de timp de masurare si de aria de evaluare. Daca punctul de masurare se afla in interiorul sectorului (120°, vvant > 1 m/s) atunci rezultatul masuratorii se va considera plauzibil. Q Directia actuala a vantului MP 60°

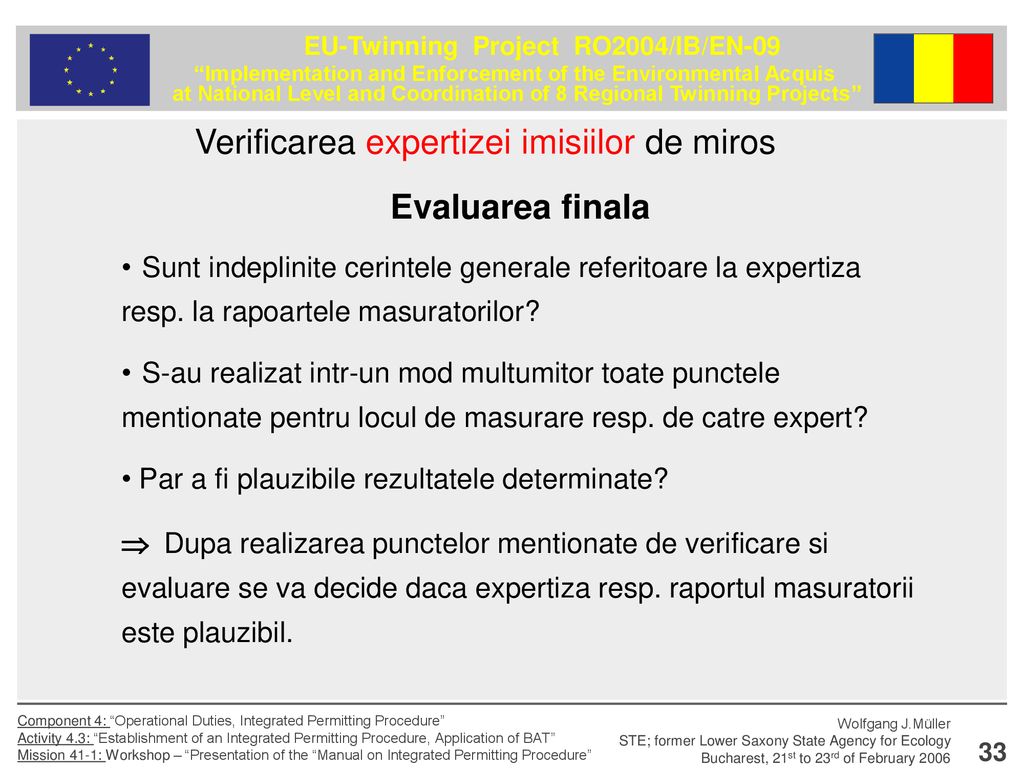

33 Verificarea expertizei imisiilor de miros
Evaluarea finala Sunt indeplinite cerintele generale referitoare la expertiza resp. la rapoartele masuratorilor? S-au realizat intr-un mod multumitor toate punctele mentionate pentru locul de masurare resp. de catre expert? Par a fi plauzibile rezultatele determinate?  Dupa realizarea punctelor mentionate de verificare si evaluare se va decide daca expertiza resp. raportul masuratorii este plauzibil.

34 Prognozele imisiilor de miros
Verificarea expertizei prognozei imisiilor de miros Prognozele imisiilor de miros Ariile de utilizare: - domenii la distante diferite - surse individuale sau sisteme de surse multiple - teren plan sau complex Scopul: Prognoza poluarii prin miros existente si/sau preconizate la fata locului

35 Verificarea expertizei prognozei imisiilor de miros
Derularea schematica a unei prognoze a imisiilor de miros : Rezultatul calculului dispersiei Imisiile Colectarea datelor Emisiile Calculul dispersiei Transmisia Pregatirea pentru calculul dispersiei Evaluarea rezultatelor calculului

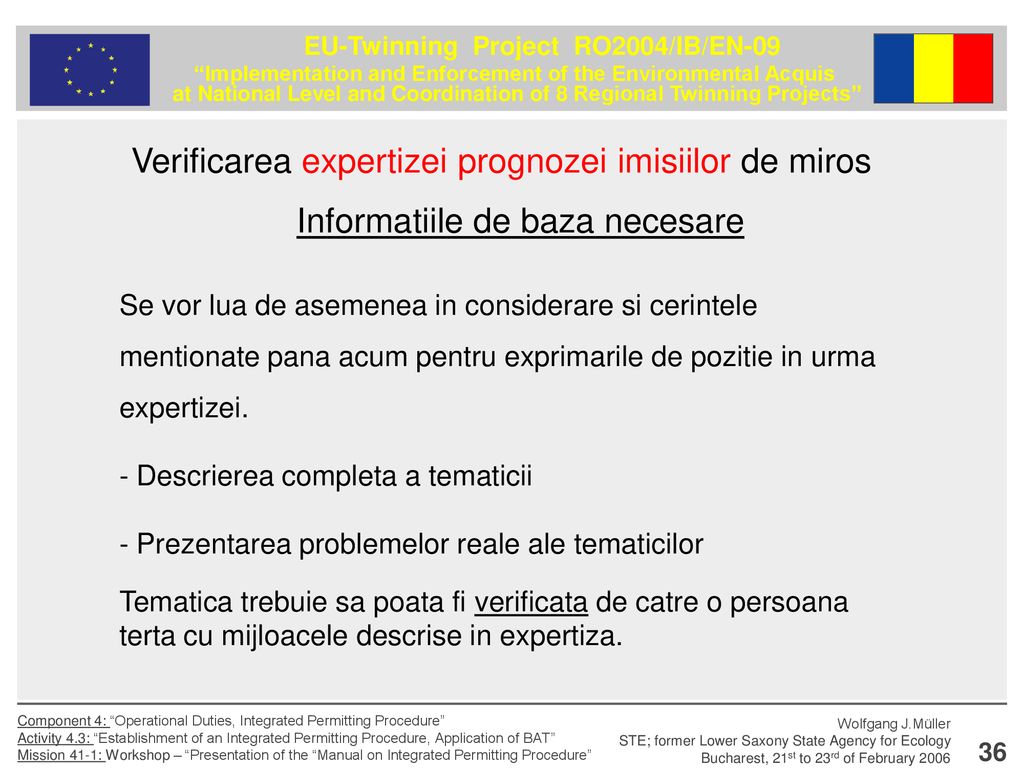

36 Verificarea expertizei prognozei imisiilor de miros
Informatiile de baza necesare Se vor lua de asemenea in considerare si cerintele mentionate pana acum pentru exprimarile de pozitie in urma expertizei. - Descrierea completa a tematicii - Prezentarea problemelor reale ale tematicilor Tematica trebuie sa poata fi verificata de catre o persoana terta cu mijloacele descrise in expertiza.

37 Verificarea expertizei prognozei imisiilor de miros
Colectarea datelor Datele utilizate in expertiza se vor distinge clar in functie de originea lor si se vor evalua in functie de selectarea lor. - Datele emisiilor din rapoartele masuratorilor citate sau din literatura relevanta - Evaluarea datelor utilizate - Concluziile se vor aplica si altor instalatii - Corespund sursele cerintelor din TA Luft? Delimitari ale emisiilor, inaltimea cosului, evacuarea deasupra acoperisului - Se vor numi expertizele anterioare pentru instalatia abordata

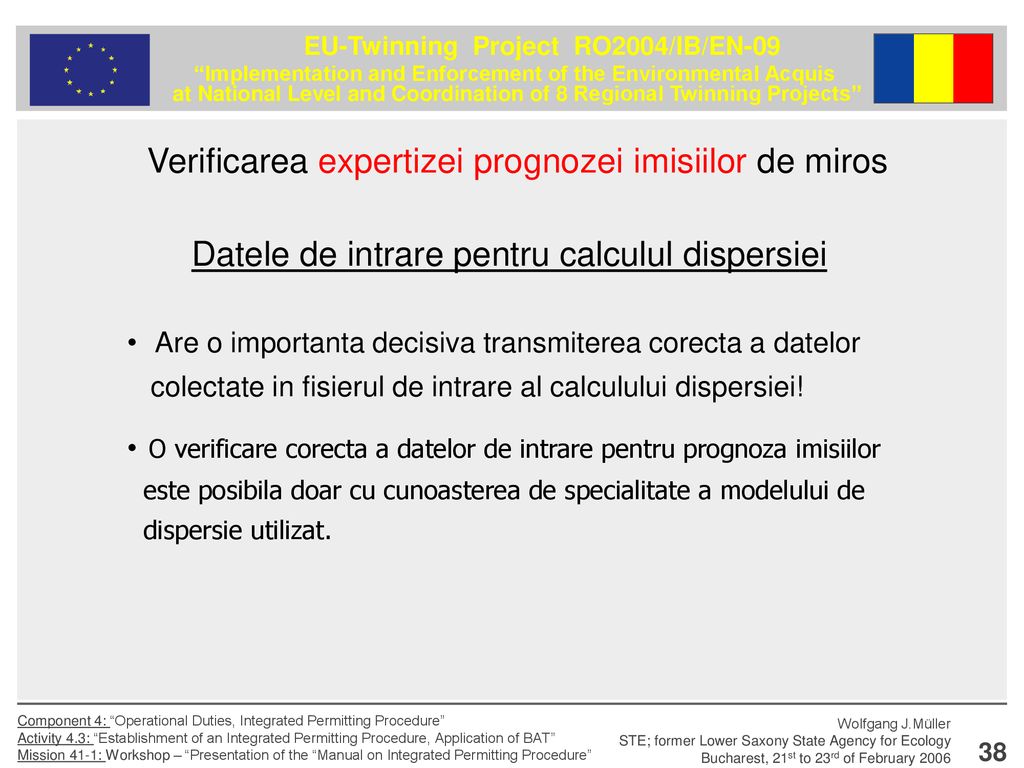

38 Verificarea expertizei prognozei imisiilor de miros
Datele de intrare pentru calculul dispersiei Are o importanta decisiva transmiterea corecta a datelor colectate in fisierul de intrare al calculului dispersiei! O verificare corecta a datelor de intrare pentru prognoza imisiilor este posibila doar cu cunoasterea de specialitate a modelului de dispersie utilizat.

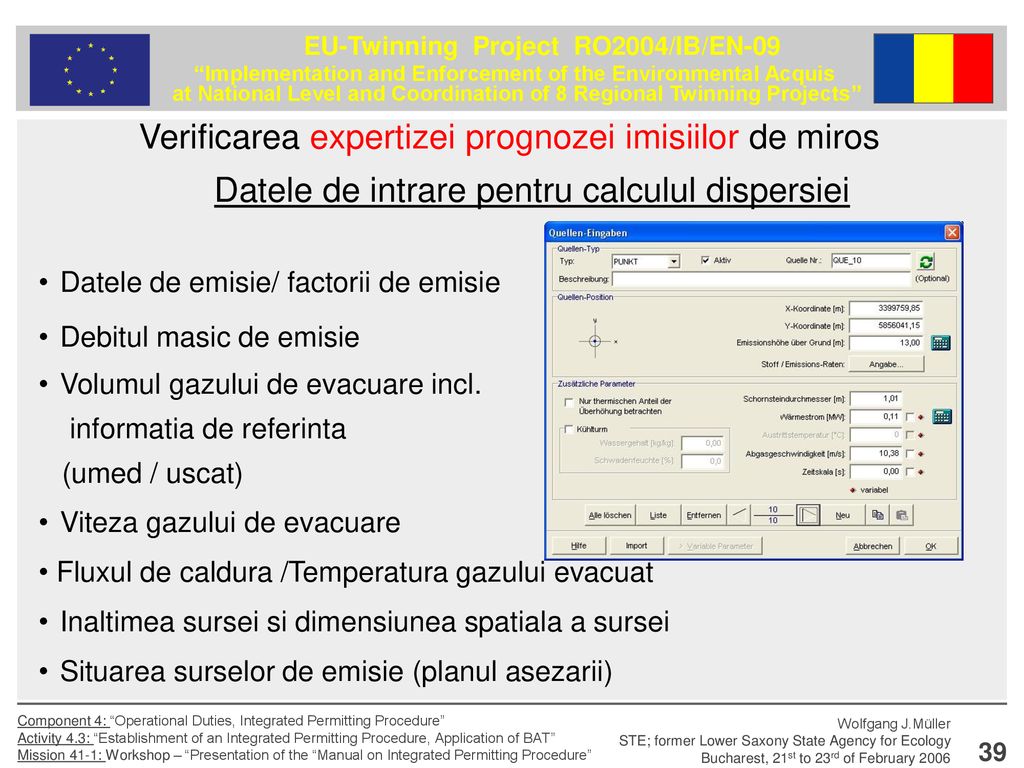

39 Verificarea expertizei prognozei imisiilor de miros
Datele de intrare pentru calculul dispersiei Datele de emisie/ factorii de emisie Debitul masic de emisie Volumul gazului de evacuare incl. informatia de referinta (umed / uscat) Viteza gazului de evacuare Fluxul de caldura /Temperatura gazului evacuat Inaltimea sursei si dimensiunea spatiala a sursei Situarea surselor de emisie (planul asezarii) Die korrekte Überführung der gesammelten Daten in die Eingangs-datei der Ausbreitungsrechnung ist von entscheidender Bedeutung!

40 Stabilirea factorilor de emisie a mirosului in regiunea Cloppenburg
Tabel elaborat de catre Comisia de meteorologie a mediului in GAA Hildesheim in baza informatiilor expertilor implicati precum si a KTBL doc. 333 si KTBL document 260. Masa medie a fiecarui animal (GV/animal) Factorul de emisie Durata emisiei Specia animalului Pasari Gaini outoare (banda gunoi solid) Gaini outoare (gunoi lichid) Gaini outoare (crestere pe podea) Gaini tinere Gaíni pentru sacrificare (1,5 kg) Gaíni pentru sacrificare (2 kg) Rate Peking (sacrificare) Rate Peking (crestere) Rate (sacrificare) Rate (crestere) Curcani (sacrificare) Curcani pentru sacrificare Curci pentru sacrificare (mix) Curci pentru crestere

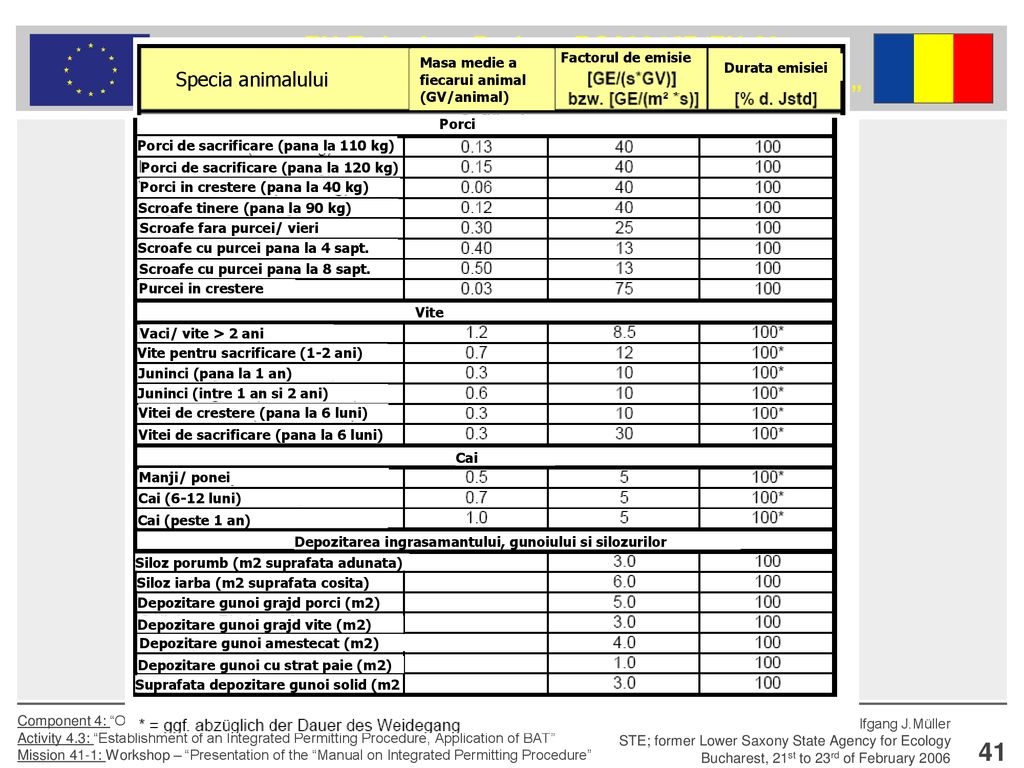

41 Specia animalului Masa medie a fiecarui animal (GV/animal)
Factorul de emisie Durata emisiei Specia animalului Porci Porci de sacrificare (pana la 110 kg) Porci de sacrificare (pana la 120 kg) Porci in crestere (pana la 40 kg) Scroafe tinere (pana la 90 kg) Scroafe fara purcei/ vieri Scroafe cu purcei pana la 4 sapt. Scroafe cu purcei pana la 8 sapt. Purcei in crestere Vite Vaci/ vite > 2 ani Vite pentru sacrificare (1-2 ani) Juninci (pana la 1 an) Juninci (intre 1 an si 2 ani) Vitei de crestere (pana la 6 luni) Vitei de sacrificare (pana la 6 luni) Cai Manji/ ponei Cai (6-12 luni) Cai (peste 1 an) Depozitarea ingrasamantului, gunoiului si silozurilor Siloz porumb (m2 suprafata adunata) Siloz iarba (m2 suprafata cosita) Depozitare gunoi grajd porci (m2) Depozitare gunoi grajd vite (m2) Depozitare gunoi amestecat (m2) Depozitare gunoi cu strat paie (m2) Suprafata depozitare gunoi solid (m2

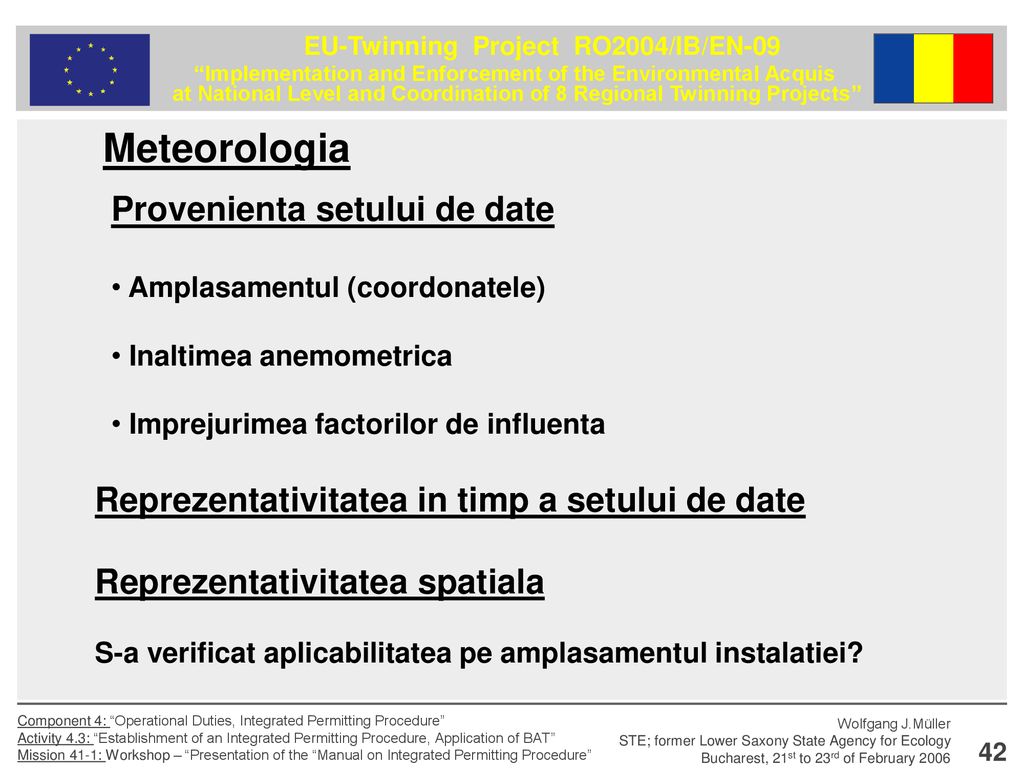

42 Meteorologia Provenienta setului de date
Amplasamentul (coordonatele) Inaltimea anemometrica Imprejurimea factorilor de influenta Reprezentativitatea in timp a setului de date Reprezentativitatea spatiala S-a verificat aplicabilitatea pe amplasamentul instalatiei?

43 Meteorologia Este reprezentativa statia in aria de calcul pentru
conditiile de dispersie? 2. Se iau in considerare suficient de catre statie sistemele locale de vant? 3. Sunt redate suficient de exact de catre statie directiile principale preconizate pentru vant? 4. Ce metoda s-a utilizat de catre o statie pentru aria grila de calcul in vederea transferului de date meteorologice? de ex. metoda dupa Kolb, FITNAH, METRAS

44 sursa:argusoft

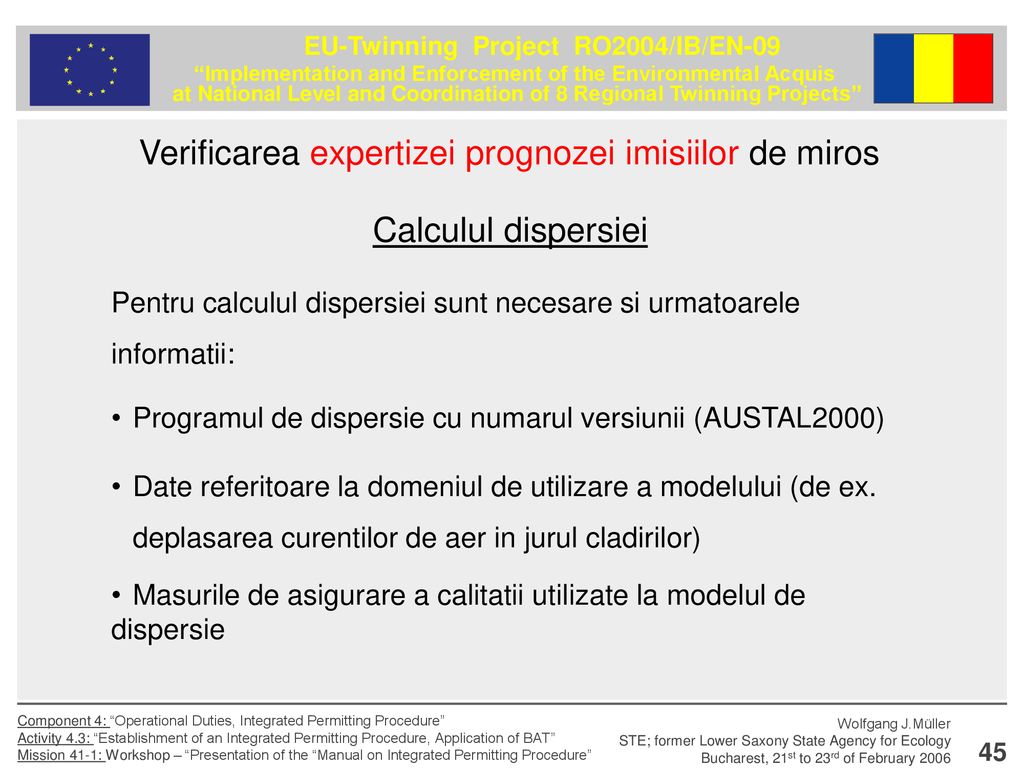

45 Verificarea expertizei prognozei imisiilor de miros
Calculul dispersiei Pentru calculul dispersiei sunt necesare si urmatoarele informatii: Programul de dispersie cu numarul versiunii (AUSTAL2000) Date referitoare la domeniul de utilizare a modelului (de ex. deplasarea curentilor de aer in jurul cladirilor) Masurile de asigurare a calitatii utilizate la modelul de dispersie

46 Verificarea expertizei prognozei imisiilor de miros
Rezultatele calculului dispersiei Prezentarea rezultatelor: Prezentarea rezultatelor calculului in forma tabelara (suprafete de evaluare, puncte de monitorizare) Prezentarea grafica a rezultatelor calculului cu suprafetele de evaluare  Prima verificare simpla a plauzibilitatii cu distribuirea directiilor vantului date de meteorologia utilizata

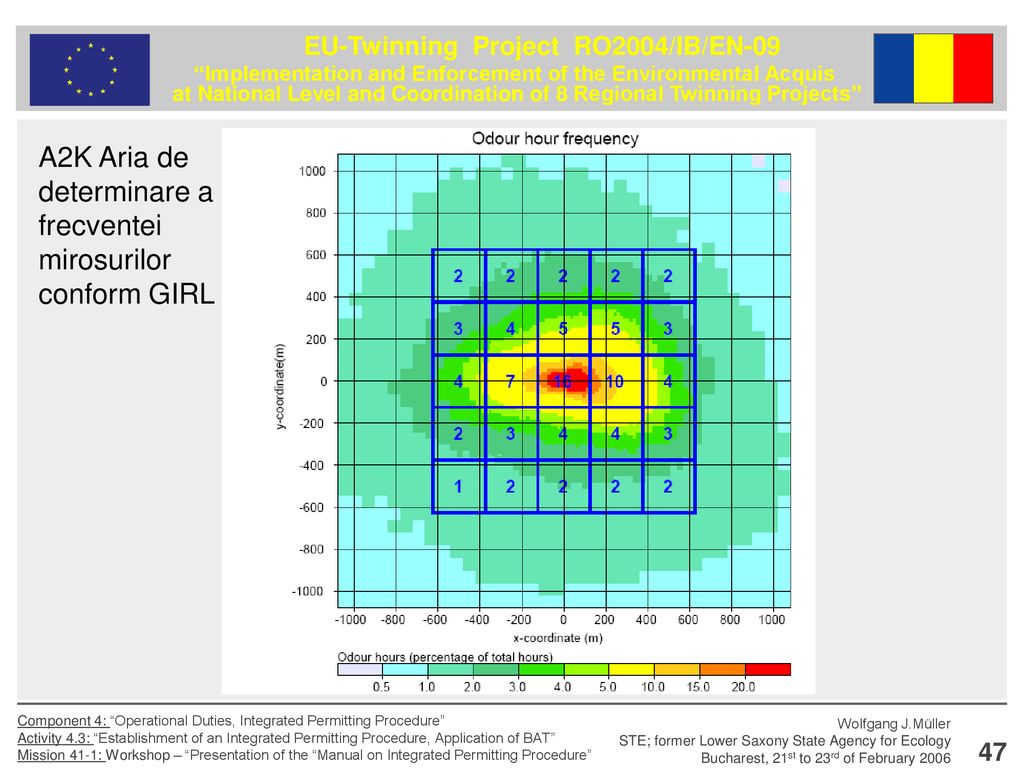

47 A2K Aria de determinare a frecventei mirosurilor conform GIRL

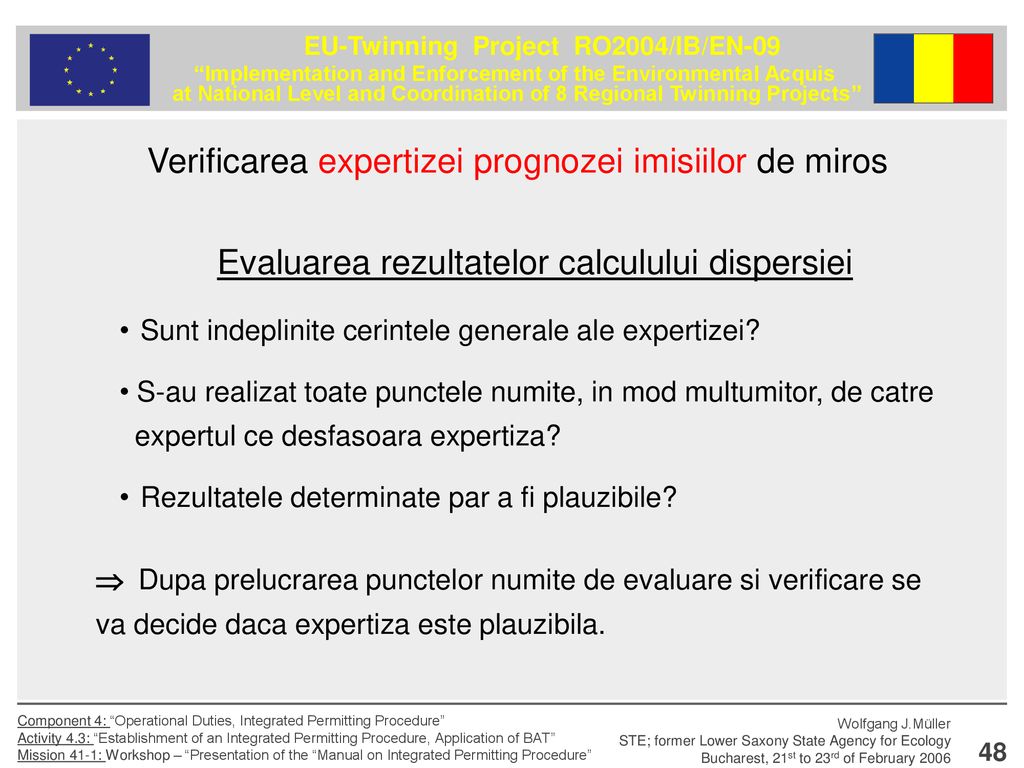

48 Verificarea expertizei prognozei imisiilor de miros
Evaluarea rezultatelor calculului dispersiei Sunt indeplinite cerintele generale ale expertizei? S-au realizat toate punctele numite, in mod multumitor, de catre expertul ce desfasoara expertiza? Rezultatele determinate par a fi plauzibile?  Dupa prelucrarea punctelor numite de evaluare si verificare se va decide daca expertiza este plauzibila.

49 Expertiza asupra mirosurilor Tematica Bazele evaluarii
Descrierea conditiilor locale Descrierea emisiilor / surselor Definirea spatiala a calculului Lungimea rugozitatii Statistica sigurantei Considerarea constructiilor si cladirilor Dupa caz, alt model al campului de vanturi Prezentarea rezultatelor Poluarea initiala Evaluarea rezultatelor Irelevanta Literatura Datele de intrare si protocolarea derularii calculului Expertiza asupra mirosurilor

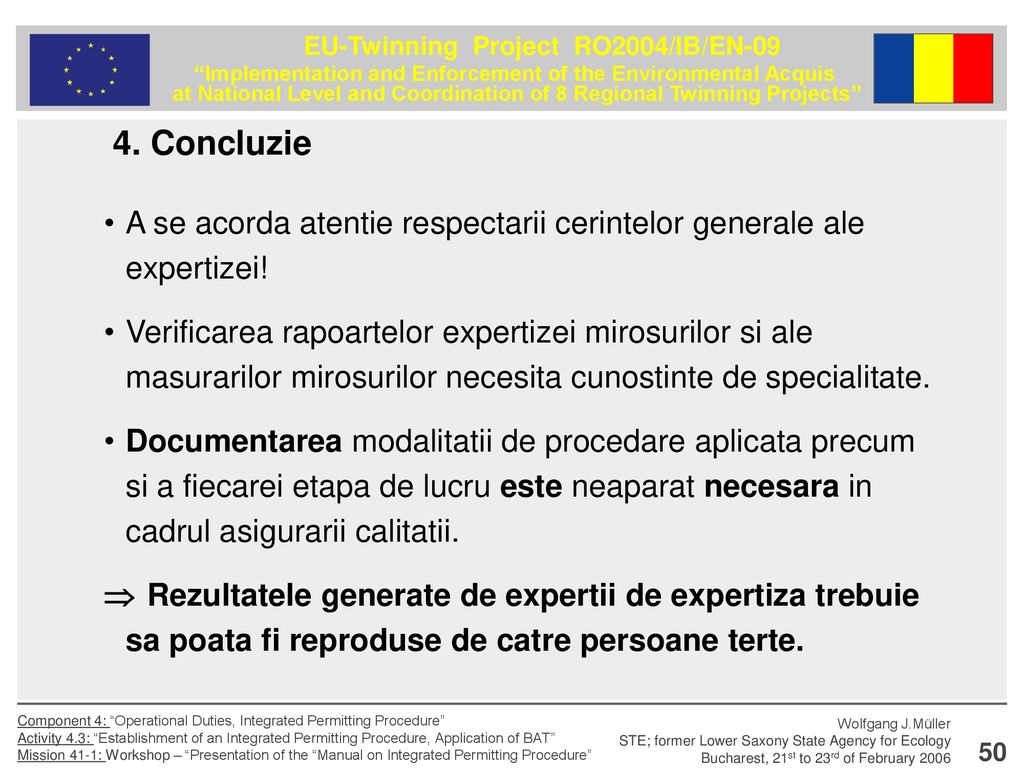

50 4. Concluzie A se acorda atentie respectarii cerintelor generale ale expertizei! Verificarea rapoartelor expertizei mirosurilor si ale masurarilor mirosurilor necesita cunostinte de specialitate. Documentarea modalitatii de procedare aplicata precum si a fiecarei etapa de lucru este neaparat necesara in cadrul asigurarii calitatii.  Rezultatele generate de expertii de expertiza trebuie sa poata fi reproduse de catre persoane terte.

51 Multumesc pentru atentia acordata!
