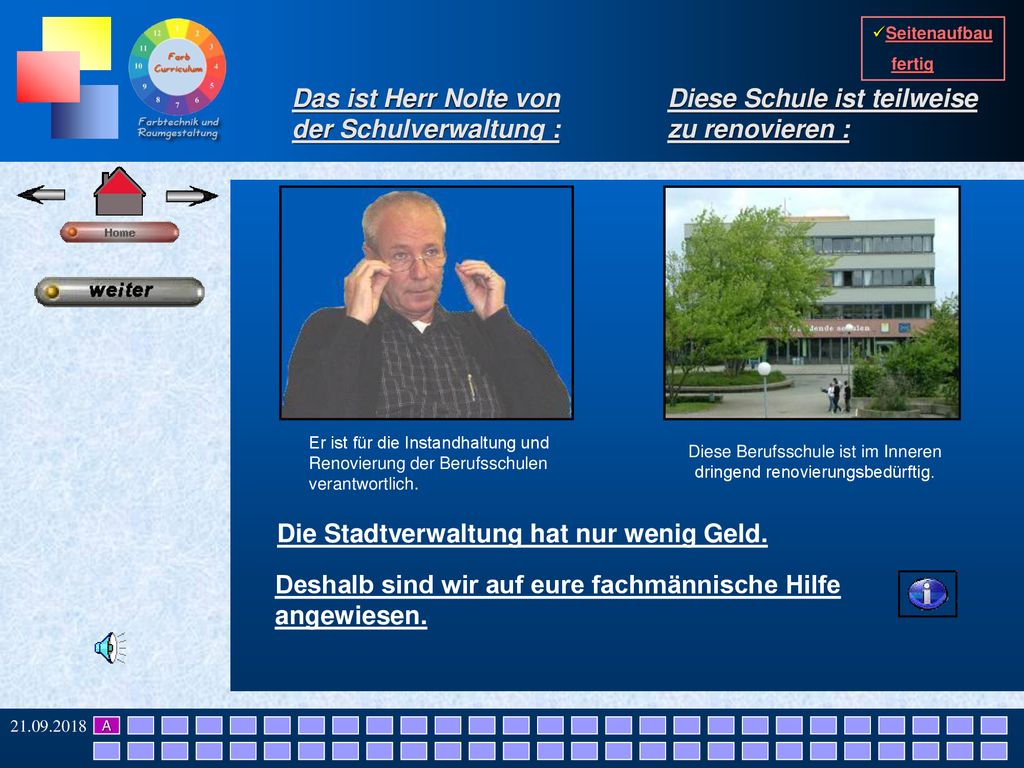

1 Diese Berufsschule ist im Inneren dringend renovierungsbedürftig.
Seitenaufbau fertig Das ist Herr Nolte von der Schulverwaltung : Diese Schule ist teilweise zu renovieren : Er ist für die Instandhaltung und Renovierung der Berufsschulen verantwortlich. Diese Berufsschule ist im Inneren dringend renovierungsbedürftig. Die Stadtverwaltung hat nur wenig Geld. Deshalb sind wir auf eure fachmännische Hilfe angewiesen. A

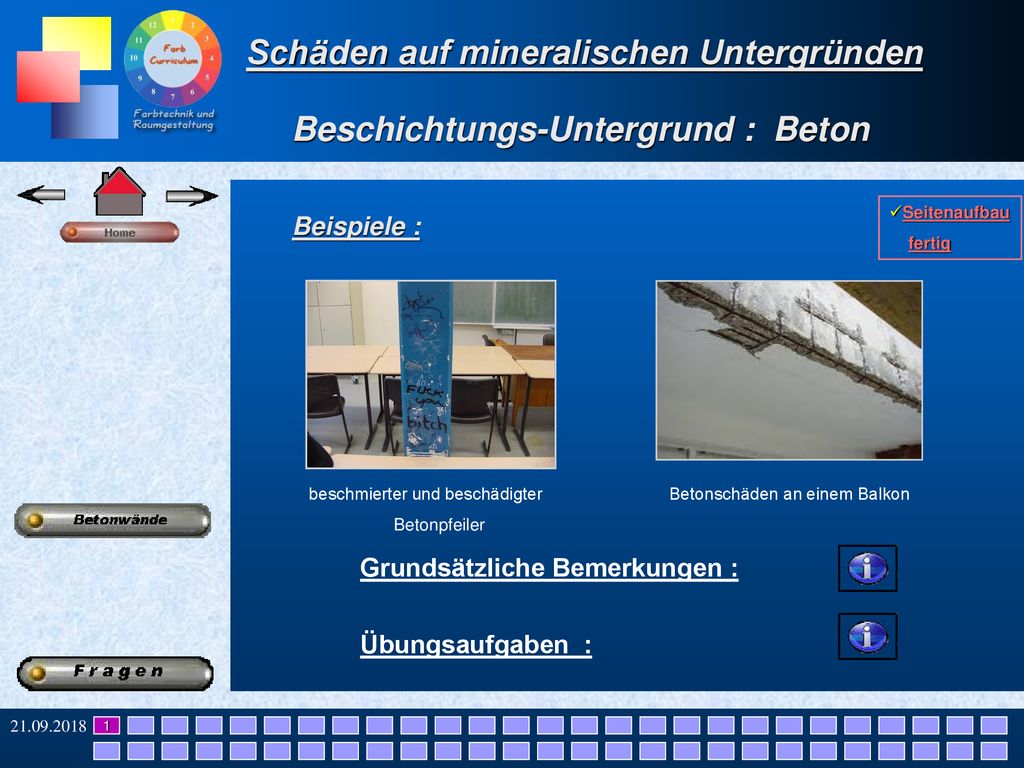

2 Schäden auf mineralischen Untergründen
Beschichtungs-Untergrund : Beton Seitenaufbau fertig Beispiele : beschmierter und beschädigter Betonpfeiler Betonschäden an einem Balkon Grundsätzliche Bemerkungen : Übungsaufgaben : 1

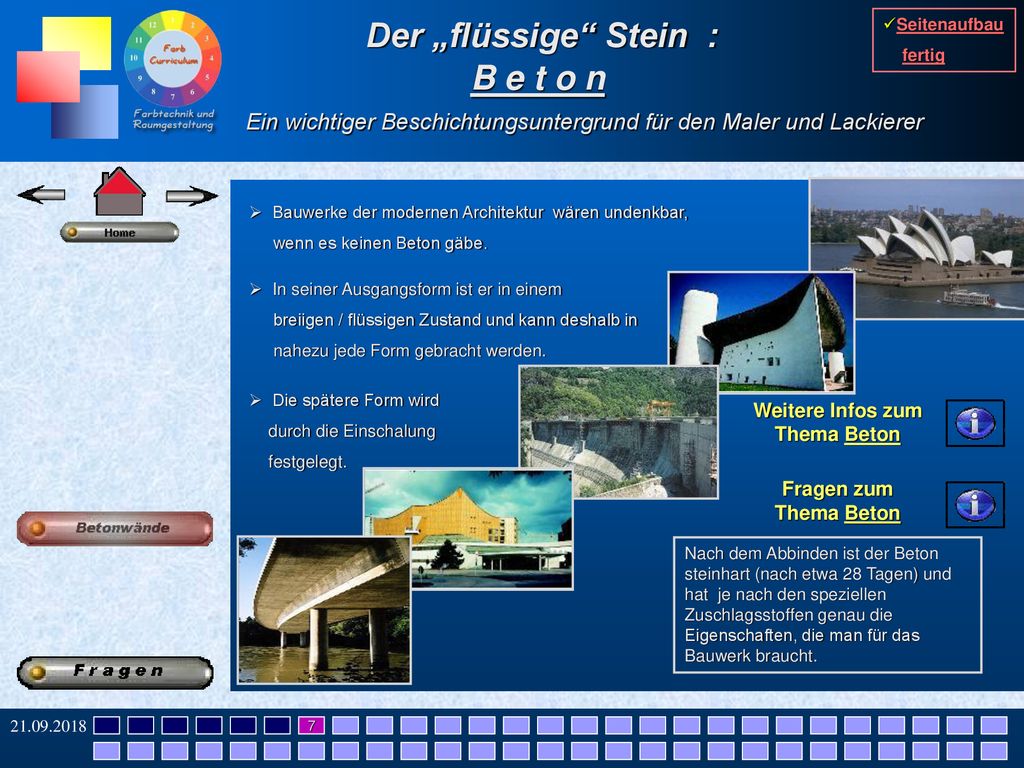

3 Ein wichtiger Beschichtungsuntergrund für den Maler und Lackierer
Der „flüssige“ Stein : Seitenaufbau fertig B e t o n Ein wichtiger Beschichtungsuntergrund für den Maler und Lackierer Bauwerke der modernen Architektur wären undenkbar, wenn es keinen Beton gäbe. In seiner Ausgangsform ist er in einem breiigen / flüssigen Zustand und kann deshalb in nahezu jede Form gebracht werden. Die spätere Form wird durch die Einschalung festgelegt. Weitere Infos zum Thema Beton Fragen zum Thema Beton Nach dem Abbinden ist der Beton steinhart (nach etwa 28 Tagen) und hat je nach den speziellen Zuschlagsstoffen genau die Eigenschaften, die man für das Bauwerk braucht. 7

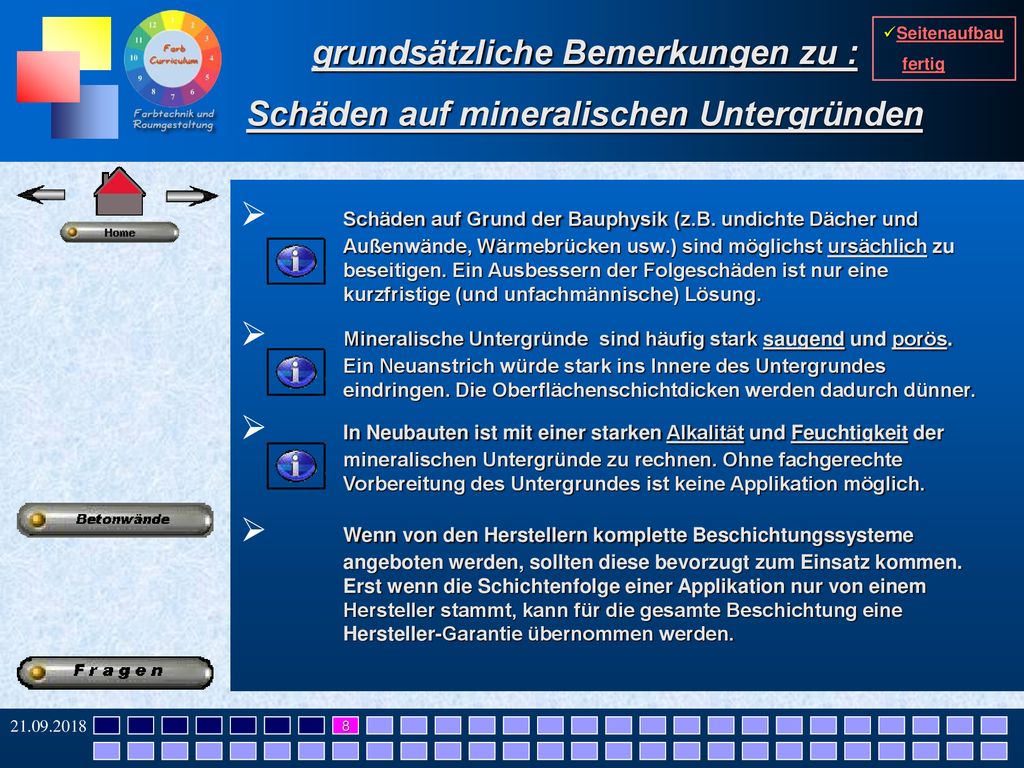

4 grundsätzliche Bemerkungen zu : Schäden auf mineralischen Untergründen
Seitenaufbau fertig grundsätzliche Bemerkungen zu : Schäden auf mineralischen Untergründen Schäden auf Grund der Bauphysik (z.B. undichte Dächer und Außenwände, Wärmebrücken usw.) sind möglichst ursächlich zu beseitigen. Ein Ausbessern der Folgeschäden ist nur eine kurzfristige (und unfachmännische) Lösung. Mineralische Untergründe sind häufig stark saugend und porös. Ein Neuanstrich würde stark ins Innere des Untergrundes eindringen. Die Oberflächenschichtdicken werden dadurch dünner. In Neubauten ist mit einer starken Alkalität und Feuchtigkeit der mineralischen Untergründe zu rechnen. Ohne fachgerechte Vorbereitung des Untergrundes ist keine Applikation möglich. Wenn von den Herstellern komplette Beschichtungssysteme angeboten werden, sollten diese bevorzugt zum Einsatz kommen. Erst wenn die Schichtenfolge einer Applikation nur von einem Hersteller stammt, kann für die gesamte Beschichtung eine Hersteller-Garantie übernommen werden. 8

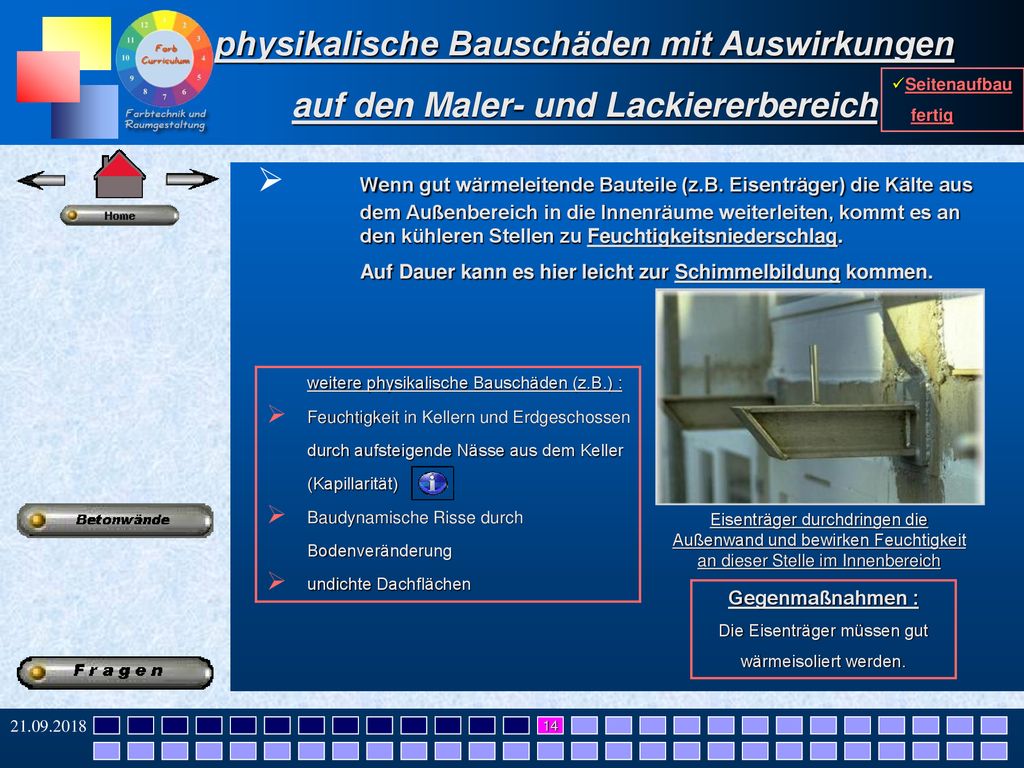

5 physikalische Bauschäden mit Auswirkungen
auf den Maler- und Lackiererbereich Seitenaufbau fertig Wenn gut wärmeleitende Bauteile (z.B. Eisenträger) die Kälte aus dem Außenbereich in die Innenräume weiterleiten, kommt es an den kühleren Stellen zu Feuchtigkeitsniederschlag. Auf Dauer kann es hier leicht zur Schimmelbildung kommen. weitere physikalische Bauschäden (z.B.) : Feuchtigkeit in Kellern und Erdgeschossen durch aufsteigende Nässe aus dem Keller (Kapillarität) Baudynamische Risse durch Bodenveränderung undichte Dachflächen Eisenträger durchdringen die Außenwand und bewirken Feuchtigkeit an dieser Stelle im Innenbereich Gegenmaßnahmen : Die Eisenträger müssen gut wärmeisoliert werden. 14

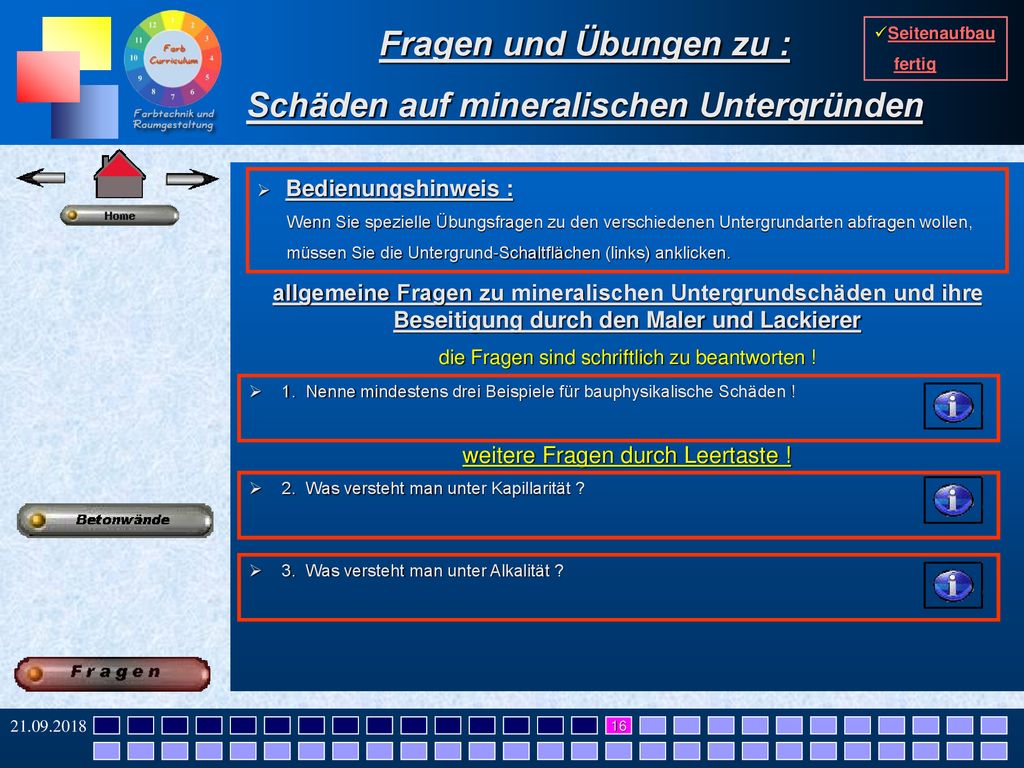

6 Schäden auf mineralischen Untergründen
Fragen und Übungen zu : Schäden auf mineralischen Untergründen Seitenaufbau fertig Bedienungshinweis : Wenn Sie spezielle Übungsfragen zu den verschiedenen Untergrundarten abfragen wollen, müssen Sie die Untergrund-Schaltflächen (links) anklicken. allgemeine Fragen zu mineralischen Untergrundschäden und ihre Beseitigung durch den Maler und Lackierer die Fragen sind schriftlich zu beantworten ! 1. Nenne mindestens drei Beispiele für bauphysikalische Schäden ! weitere Fragen durch Leertaste ! 2. Was versteht man unter Kapillarität ? 3. Was versteht man unter Alkalität ? 16

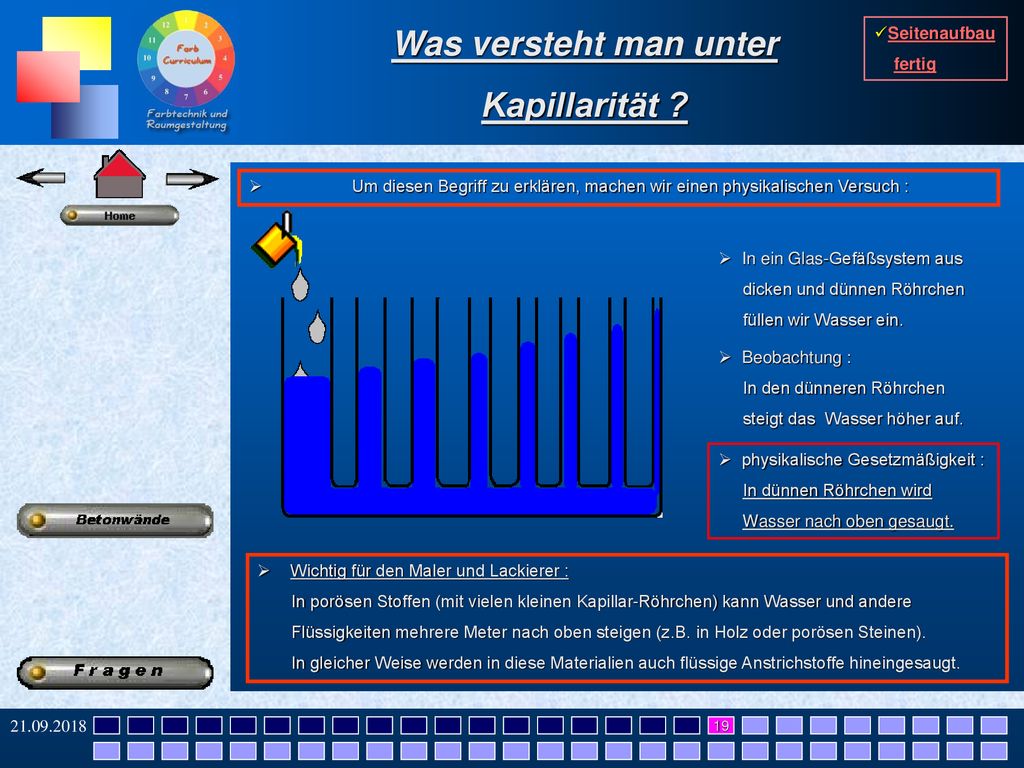

7 Was versteht man unter Kapillarität ?
Seitenaufbau fertig Um diesen Begriff zu erklären, machen wir einen physikalischen Versuch : In ein Glas-Gefäßsystem aus dicken und dünnen Röhrchen füllen wir Wasser ein. Beobachtung : In den dünneren Röhrchen steigt das Wasser höher auf. physikalische Gesetzmäßigkeit : In dünnen Röhrchen wird Wasser nach oben gesaugt. Wichtig für den Maler und Lackierer : In porösen Stoffen (mit vielen kleinen Kapillar-Röhrchen) kann Wasser und andere Flüssigkeiten mehrere Meter nach oben steigen (z.B. in Holz oder porösen Steinen). In gleicher Weise werden in diese Materialien auch flüssige Anstrichstoffe hineingesaugt. 19

8 ( das Gegenteil von Säuren )
Was versteht man unter Alkalität ? Seitenaufbau fertig Mit Alkalität wird eine chemische Eigenschaft beschrieben: Es handelt sich hierbei um … die Stärke von Laugen oder Basen ( das Gegenteil von Säuren ) In wässrigen Lösungen können sie stark ätzend wirken. Unsere Haut kann schwerwiegende Schäden erleiden. Die Alkalität (=oder Stärke einer Lauge) wird mit dem pH-Wert gemessen : Alle Kalk- und Betonreaktionen wirken im wässrigen Lösungen stark alkalisch. Neuer Beton oder Putz hat anfangs einen pH-Wert von 13 ( =starke Lauge ). Wichtig für den Maler und Lackierer : In Neubauten reagieren die Decken und Wände noch stark alkalisch. Die Alkalität muss vor einem Neuanstrich überprüft werden ( mit Indikator-Papier oder Lackmus ). Gegebenenfalls müssen die zu streichenden Flächen neutralisiert werden. (Fluatieren) 20

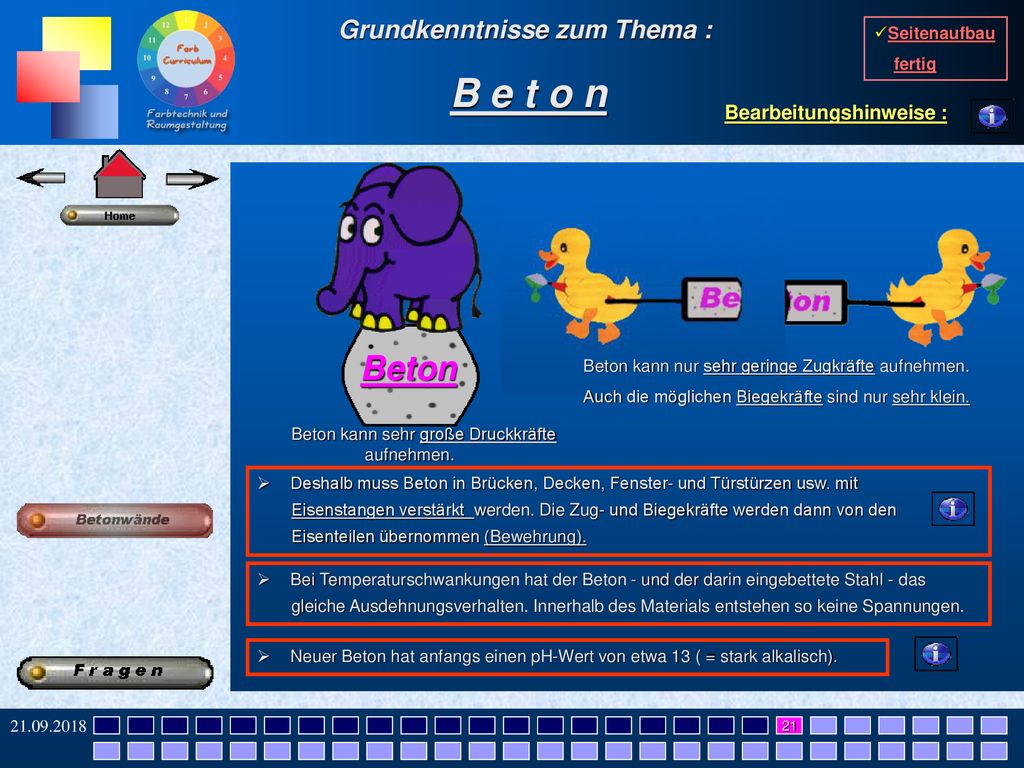

9 Grundkenntnisse zum Thema :
B e t o n Seitenaufbau fertig Bearbeitungshinweise : Beton Beton kann nur sehr geringe Zugkräfte aufnehmen. Auch die möglichen Biegekräfte sind nur sehr klein. Beton kann sehr große Druckkräfte aufnehmen. Deshalb muss Beton in Brücken, Decken, Fenster- und Türstürzen usw. mit Eisenstangen verstärkt werden. Die Zug- und Biegekräfte werden dann von den Eisenteilen übernommen (Bewehrung). Bei Temperaturschwankungen hat der Beton - und der darin eingebettete Stahl - das gleiche Ausdehnungsverhalten. Innerhalb des Materials entstehen so keine Spannungen. Neuer Beton hat anfangs einen pH-Wert von etwa 13 ( = stark alkalisch). 21

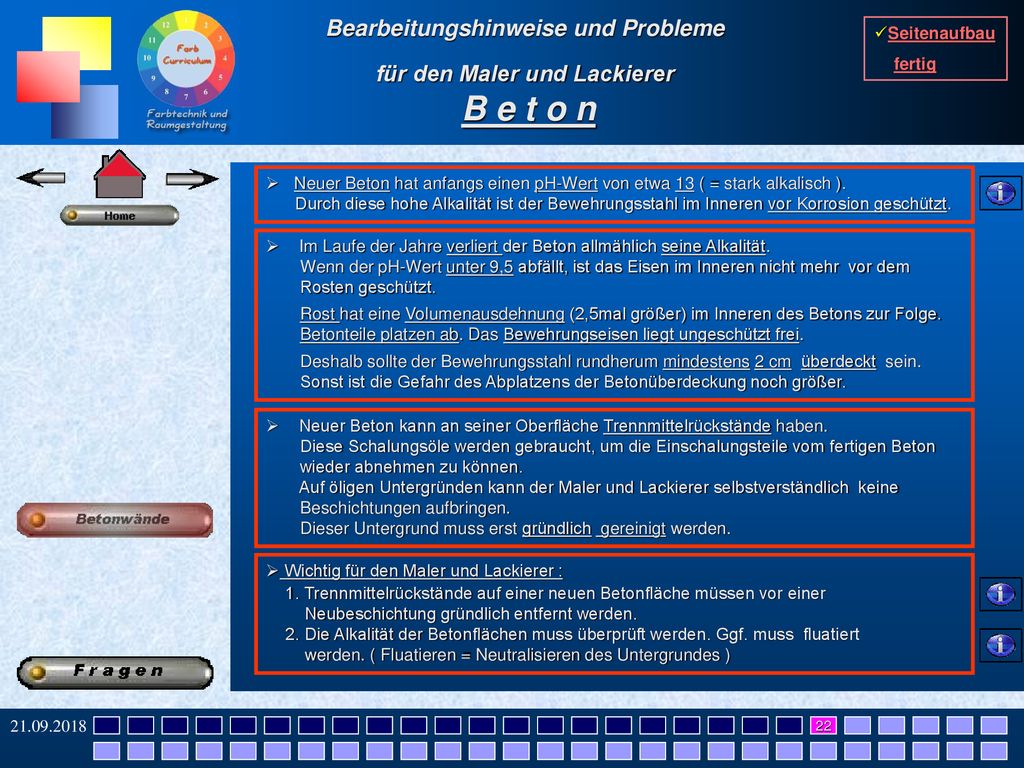

10 Bearbeitungshinweise und Probleme für den Maler und Lackierer
B e t o n Seitenaufbau fertig Neuer Beton hat anfangs einen pH-Wert von etwa 13 ( = stark alkalisch ). Durch diese hohe Alkalität ist der Bewehrungsstahl im Inneren vor Korrosion geschützt. Im Laufe der Jahre verliert der Beton allmählich seine Alkalität. Wenn der pH-Wert unter 9,5 abfällt, ist das Eisen im Inneren nicht mehr vor dem Rosten geschützt. Rost hat eine Volumenausdehnung (2,5mal größer) im Inneren des Betons zur Folge. Betonteile platzen ab. Das Bewehrungseisen liegt ungeschützt frei. Deshalb sollte der Bewehrungsstahl rundherum mindestens 2 cm überdeckt sein. Sonst ist die Gefahr des Abplatzens der Betonüberdeckung noch größer. Neuer Beton kann an seiner Oberfläche Trennmittelrückstände haben. Diese Schalungsöle werden gebraucht, um die Einschalungsteile vom fertigen Beton wieder abnehmen zu können. Auf öligen Untergründen kann der Maler und Lackierer selbstverständlich keine Beschichtungen aufbringen. Dieser Untergrund muss erst gründlich gereinigt werden. Wichtig für den Maler und Lackierer : 1. Trennmittelrückstände auf einer neuen Betonfläche müssen vor einer Neubeschichtung gründlich entfernt werden. 2. Die Alkalität der Betonflächen muss überprüft werden. Ggf. muss fluatiert werden. ( Fluatieren = Neutralisieren des Untergrundes ) 22

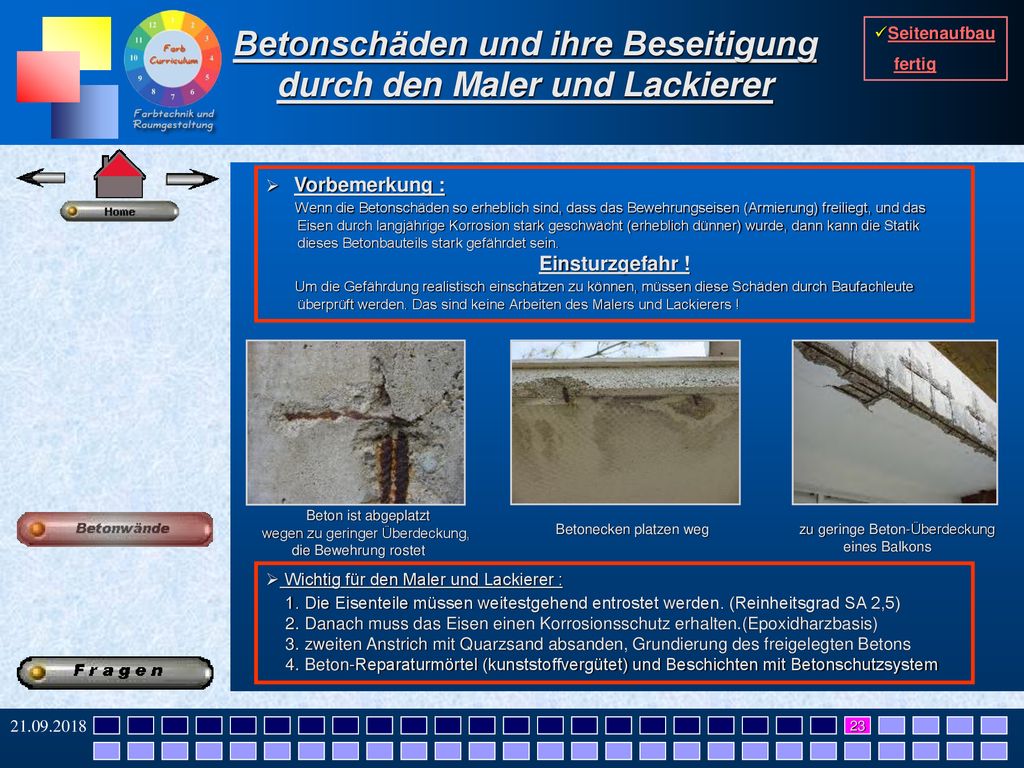

11 Betonschäden und ihre Beseitigung durch den Maler und Lackierer
Seitenaufbau fertig Vorbemerkung : Wenn die Betonschäden so erheblich sind, dass das Bewehrungseisen (Armierung) freiliegt, und das Eisen durch langjährige Korrosion stark geschwächt (erheblich dünner) wurde, dann kann die Statik dieses Betonbauteils stark gefährdet sein. Einsturzgefahr ! Um die Gefährdung realistisch einschätzen zu können, müssen diese Schäden durch Baufachleute überprüft werden. Das sind keine Arbeiten des Malers und Lackierers ! Beton ist abgeplatzt wegen zu geringer Überdeckung, die Bewehrung rostet Betonecken platzen weg zu geringe Beton-Überdeckung eines Balkons Wichtig für den Maler und Lackierer : 1. Die Eisenteile müssen weitestgehend entrostet werden. (Reinheitsgrad SA 2,5) 2. Danach muss das Eisen einen Korrosionsschutz erhalten.(Epoxidharzbasis) 3. zweiten Anstrich mit Quarzsand absanden, Grundierung des freigelegten Betons 4. Beton-Reparaturmörtel (kunststoffvergütet) und Beschichten mit Betonschutzsystem 23

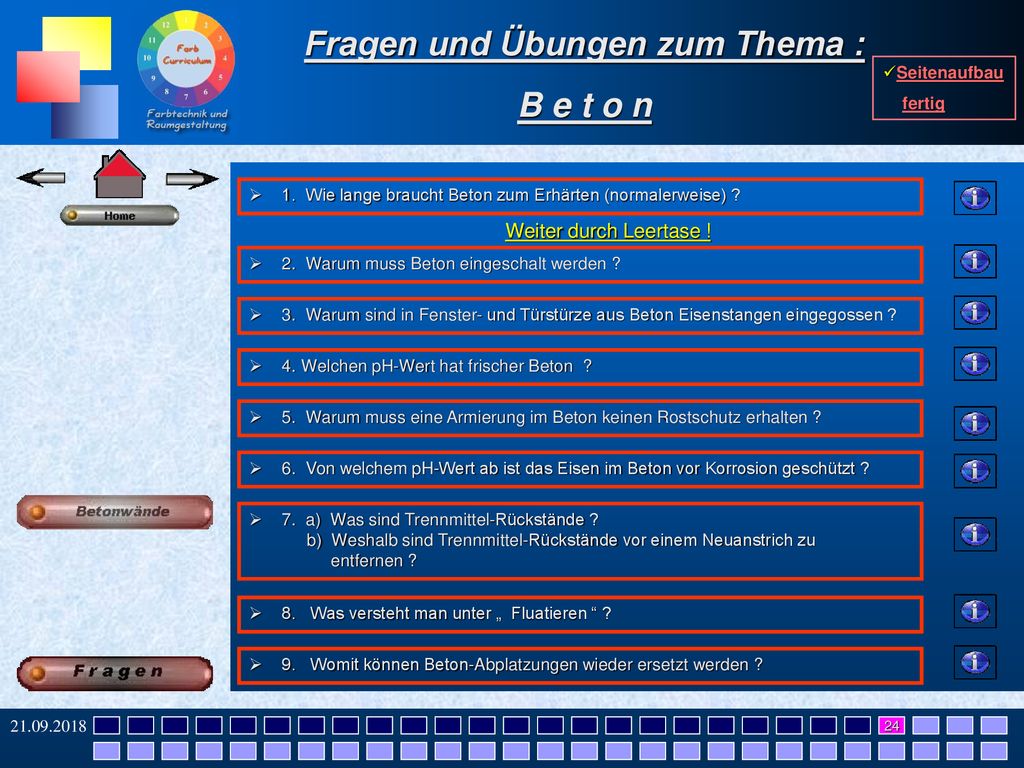

12 Fragen und Übungen zum Thema :
B e t o n Seitenaufbau fertig 1. Wie lange braucht Beton zum Erhärten (normalerweise) ? Weiter durch Leertase ! 2. Warum muss Beton eingeschalt werden ? 3. Warum sind in Fenster- und Türstürze aus Beton Eisenstangen eingegossen ? 4. Welchen pH-Wert hat frischer Beton ? 5. Warum muss eine Armierung im Beton keinen Rostschutz erhalten ? 6. Von welchem pH-Wert ab ist das Eisen im Beton vor Korrosion geschützt ? 7. a) Was sind Trennmittel-Rückstände ? b) Weshalb sind Trennmittel-Rückstände vor einem Neuanstrich zu entfernen ? 8. Was versteht man unter „ Fluatieren “ ? 9. Womit können Beton-Abplatzungen wieder ersetzt werden ? 24

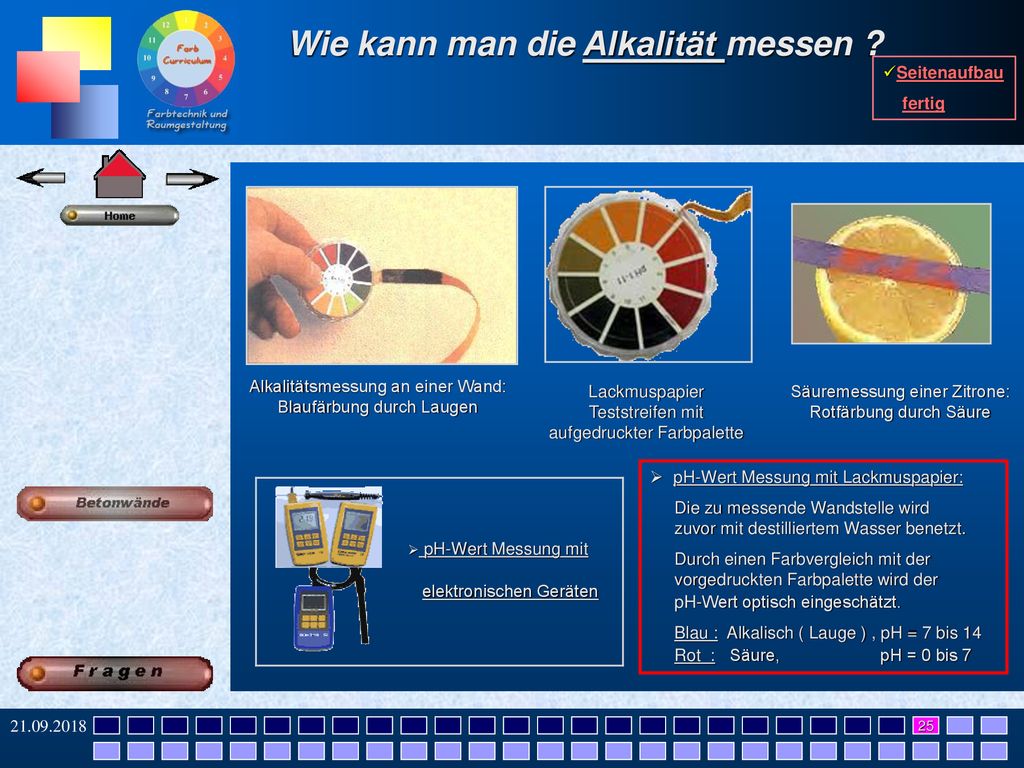

13 Wie kann man die Alkalität messen ?
Seitenaufbau fertig Alkalitätsmessung an einer Wand: Blaufärbung durch Laugen Lackmuspapier Teststreifen mit aufgedruckter Farbpalette Säuremessung einer Zitrone: Rotfärbung durch Säure pH-Wert Messung mit Lackmuspapier: Die zu messende Wandstelle wird zuvor mit destilliertem Wasser benetzt. Durch einen Farbvergleich mit der vorgedruckten Farbpalette wird der pH-Wert optisch eingeschätzt. Blau : Alkalisch ( Lauge ) , pH = 7 bis 14 Rot : Säure, pH = 0 bis 7 pH-Wert Messung mit elektronischen Geräten 25

14 des Schulverwaltungsamts ( Herr Nolte )
Der Arbeitsauftrag Seitenaufbau fertig des Schulverwaltungsamts ( Herr Nolte ) Stelle die Schäden in deinem Klassenraum / Schulgebäude fest. Wie kann man die Schäden wieder reparieren ? Informiere dich über die Eigenschaften des beschädigten Untergrundes mit Hilfe dieser Powerpoint-Präsentation. Beantworte zu diesem Untergrund die Fragen auf den Word-Arbeitsblättern mit Hilfe dieser Präsentation. Informiere dich auch über die Eigenschaften / Probleme und Möglichkeiten der Renovierung dieses Untergrundes durch Fach-Bücher / Internet und Infos der Materialien-Hersteller. B
