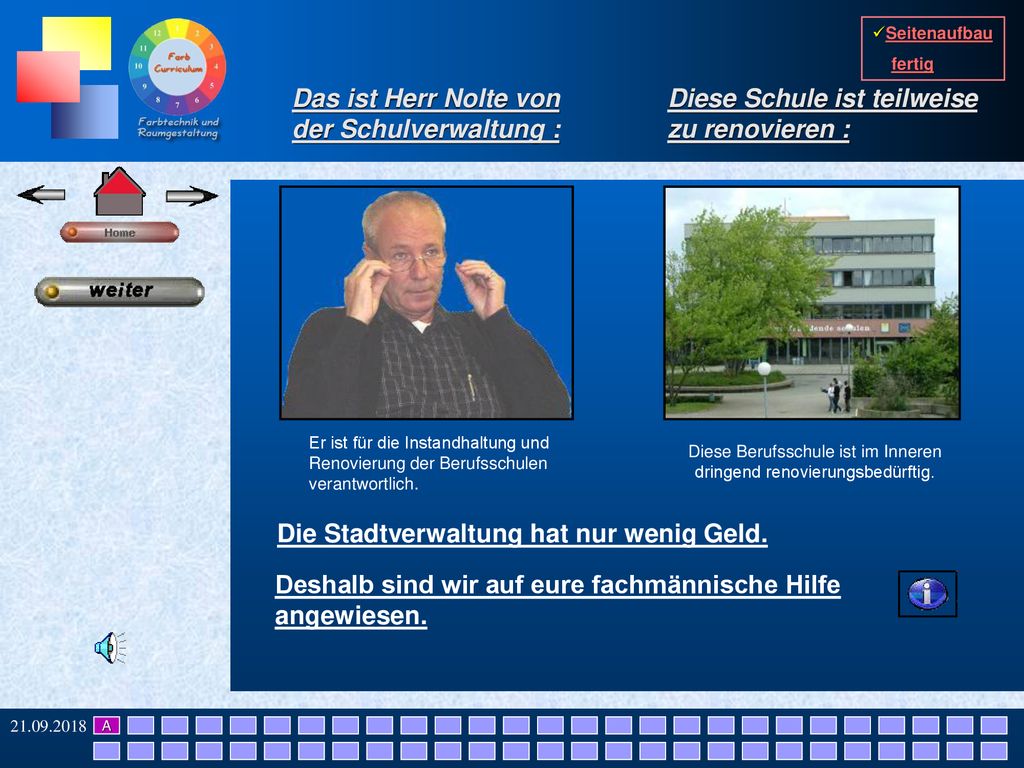

1 Diese Berufsschule ist im Inneren dringend renovierungsbedürftig.
Seitenaufbau fertig Das ist Herr Nolte von der Schulverwaltung : Diese Schule ist teilweise zu renovieren : Er ist für die Instandhaltung und Renovierung der Berufsschulen verantwortlich. Diese Berufsschule ist im Inneren dringend renovierungsbedürftig. Die Stadtverwaltung hat nur wenig Geld. Deshalb sind wir auf eure fachmännische Hilfe angewiesen. A

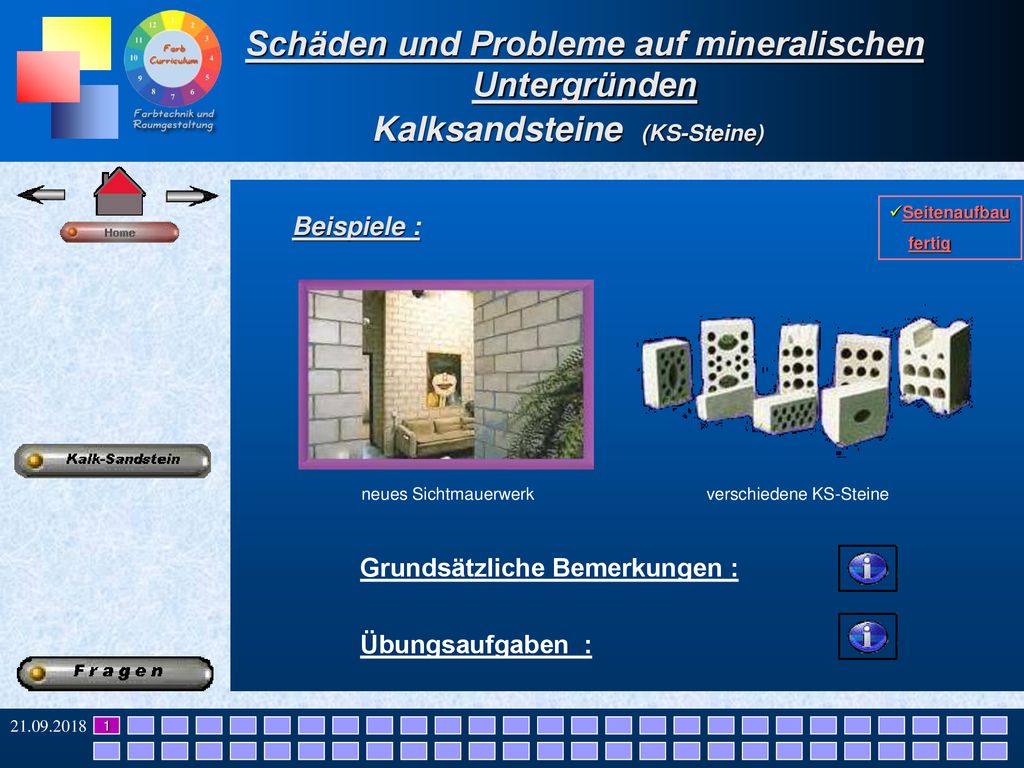

2 Schäden und Probleme auf mineralischen Untergründen
Kalksandsteine (KS-Steine) Seitenaufbau fertig Beispiele : neues Sichtmauerwerk verschiedene KS-Steine Grundsätzliche Bemerkungen : Übungsaufgaben : 1

3 Kalksandsteine ( KS-Stein )
ein häufig zu bearbeitender Untergrund des Malers und Lackierers Seitenaufbau fertig Kalksandsteine werden als Mauersteine verwendet. Ein gesamtes Haus kann daraus vom Keller bis zum Obergeschoss gebaut werden. Die Steine können verputzt werden. Häufig bleiben sie auch als Sichtmauerwerk erhalten. weitere Infos 6

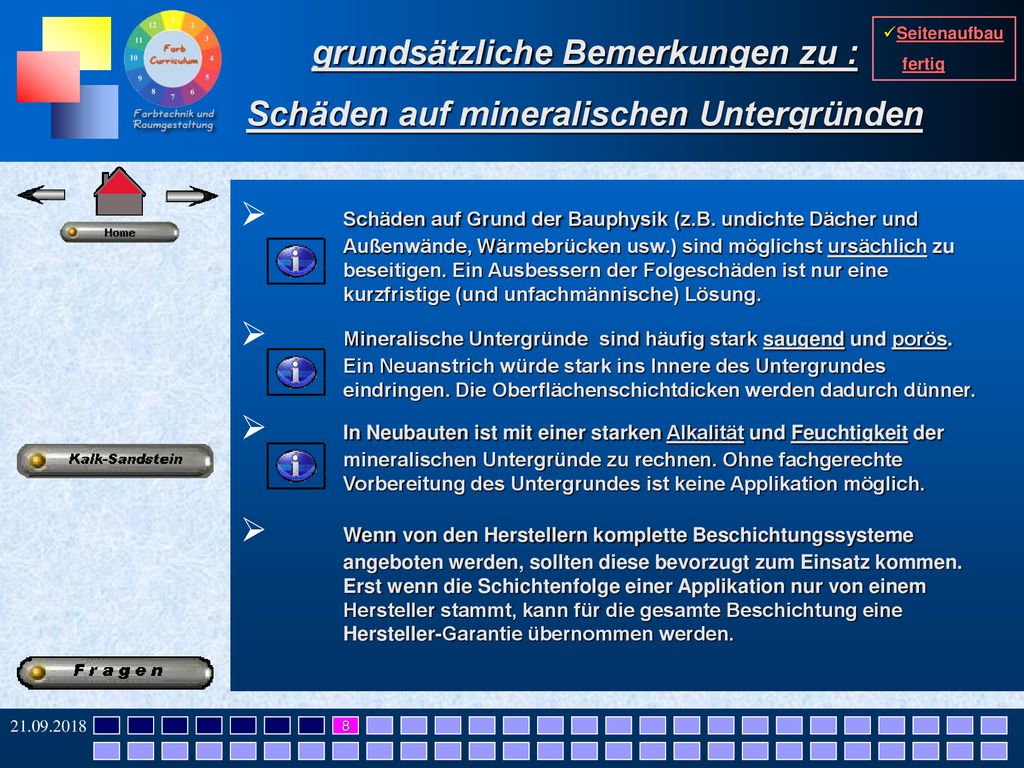

4 grundsätzliche Bemerkungen zu : Schäden auf mineralischen Untergründen
Seitenaufbau fertig grundsätzliche Bemerkungen zu : Schäden auf mineralischen Untergründen Schäden auf Grund der Bauphysik (z.B. undichte Dächer und Außenwände, Wärmebrücken usw.) sind möglichst ursächlich zu beseitigen. Ein Ausbessern der Folgeschäden ist nur eine kurzfristige (und unfachmännische) Lösung. Mineralische Untergründe sind häufig stark saugend und porös. Ein Neuanstrich würde stark ins Innere des Untergrundes eindringen. Die Oberflächenschichtdicken werden dadurch dünner. In Neubauten ist mit einer starken Alkalität und Feuchtigkeit der mineralischen Untergründe zu rechnen. Ohne fachgerechte Vorbereitung des Untergrundes ist keine Applikation möglich. Wenn von den Herstellern komplette Beschichtungssysteme angeboten werden, sollten diese bevorzugt zum Einsatz kommen. Erst wenn die Schichtenfolge einer Applikation nur von einem Hersteller stammt, kann für die gesamte Beschichtung eine Hersteller-Garantie übernommen werden. 8

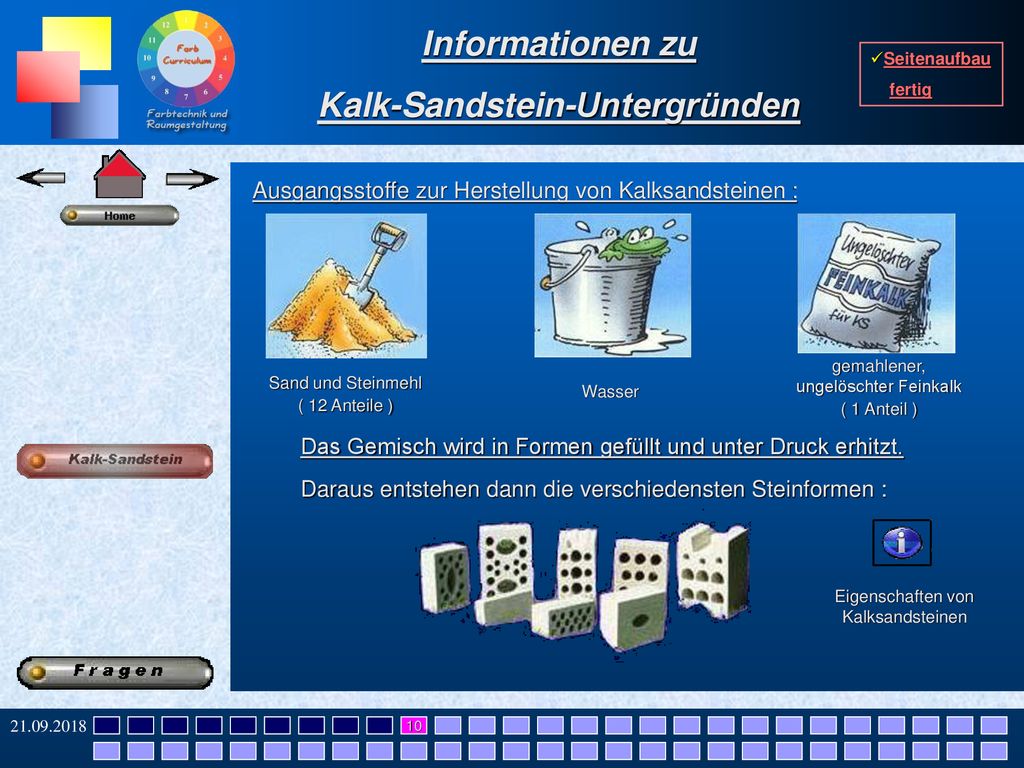

5 Kalk-Sandstein-Untergründen
Informationen zu Kalk-Sandstein-Untergründen Seitenaufbau fertig Ausgangsstoffe zur Herstellung von Kalksandsteinen : gemahlener, ungelöschter Feinkalk ( 1 Anteil ) Sand und Steinmehl ( 12 Anteile ) Wasser Das Gemisch wird in Formen gefüllt und unter Druck erhitzt. Daraus entstehen dann die verschiedensten Steinformen : Eigenschaften von Kalksandsteinen 10

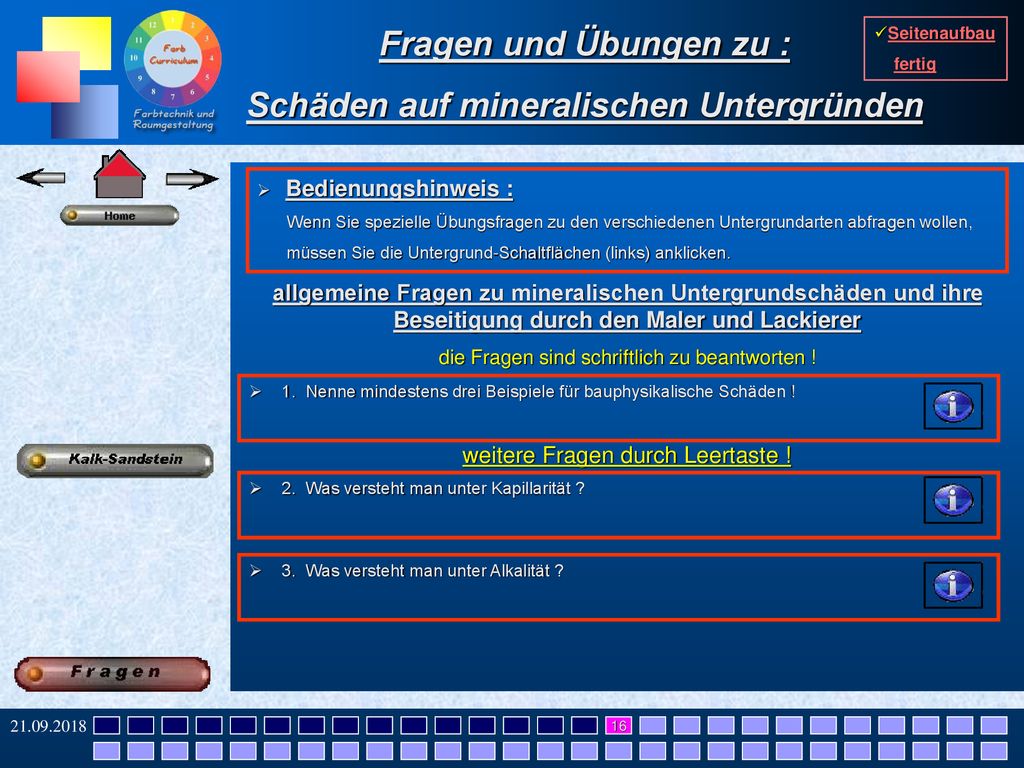

6 Schäden auf mineralischen Untergründen
Fragen und Übungen zu : Schäden auf mineralischen Untergründen Seitenaufbau fertig Bedienungshinweis : Wenn Sie spezielle Übungsfragen zu den verschiedenen Untergrundarten abfragen wollen, müssen Sie die Untergrund-Schaltflächen (links) anklicken. allgemeine Fragen zu mineralischen Untergrundschäden und ihre Beseitigung durch den Maler und Lackierer die Fragen sind schriftlich zu beantworten ! 1. Nenne mindestens drei Beispiele für bauphysikalische Schäden ! weitere Fragen durch Leertaste ! 2. Was versteht man unter Kapillarität ? 3. Was versteht man unter Alkalität ? 16

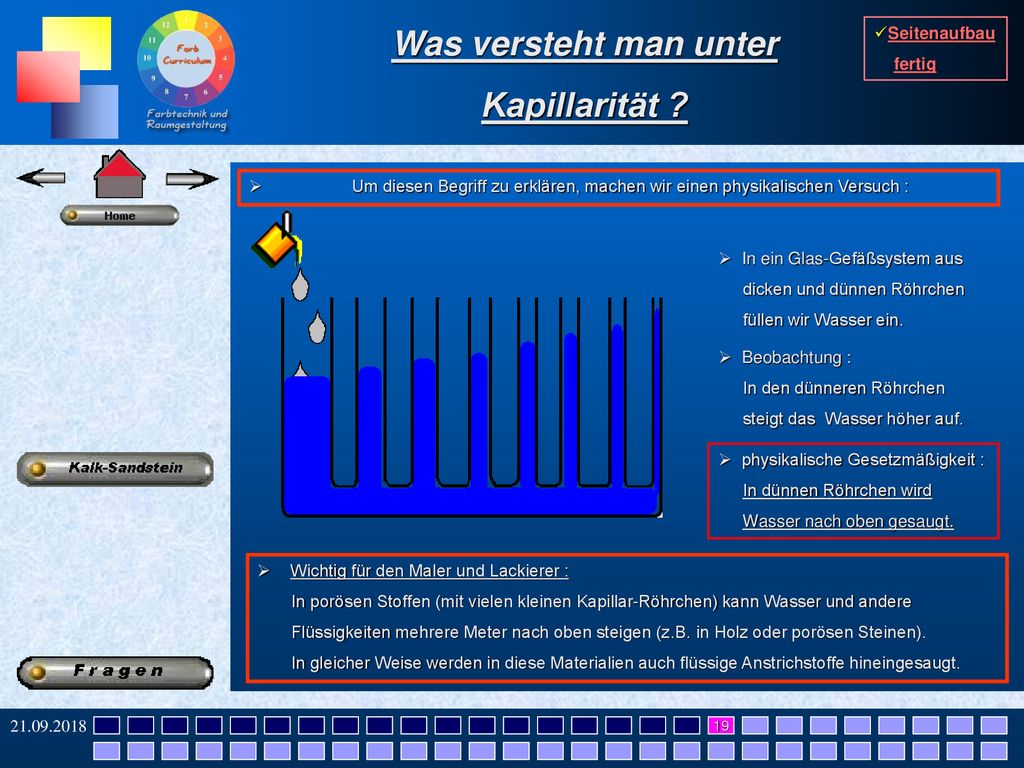

7 Was versteht man unter Kapillarität ?
Seitenaufbau fertig Um diesen Begriff zu erklären, machen wir einen physikalischen Versuch : In ein Glas-Gefäßsystem aus dicken und dünnen Röhrchen füllen wir Wasser ein. Beobachtung : In den dünneren Röhrchen steigt das Wasser höher auf. physikalische Gesetzmäßigkeit : In dünnen Röhrchen wird Wasser nach oben gesaugt. Wichtig für den Maler und Lackierer : In porösen Stoffen (mit vielen kleinen Kapillar-Röhrchen) kann Wasser und andere Flüssigkeiten mehrere Meter nach oben steigen (z.B. in Holz oder porösen Steinen). In gleicher Weise werden in diese Materialien auch flüssige Anstrichstoffe hineingesaugt. 19

8 ( das Gegenteil von Säuren )
Was versteht man unter Alkalität ? Seitenaufbau fertig Mit Alkalität wird eine chemische Eigenschaft beschrieben: Es handelt sich hierbei um … die Stärke von Laugen oder Basen ( das Gegenteil von Säuren ) In wässrigen Lösungen können sie stark ätzend wirken. Unsere Haut kann schwerwiegende Schäden erleiden. Die Alkalität (=oder Stärke einer Lauge) wird mit dem pH-Wert gemessen : Alle Kalk- und Betonreaktionen wirken im wässrigen Lösungen stark alkalisch. Neuer Beton oder Putz hat anfangs einen pH-Wert von 13 ( =starke Lauge ). Wichtig für den Maler und Lackierer : In Neubauten reagieren die Decken und Wände noch stark alkalisch. Die Alkalität muss vor einem Neuanstrich überprüft werden ( mit Indikator-Papier oder Lackmus ). Gegebenenfalls müssen die zu streichenden Flächen neutralisiert werden. (Fluatieren) 20

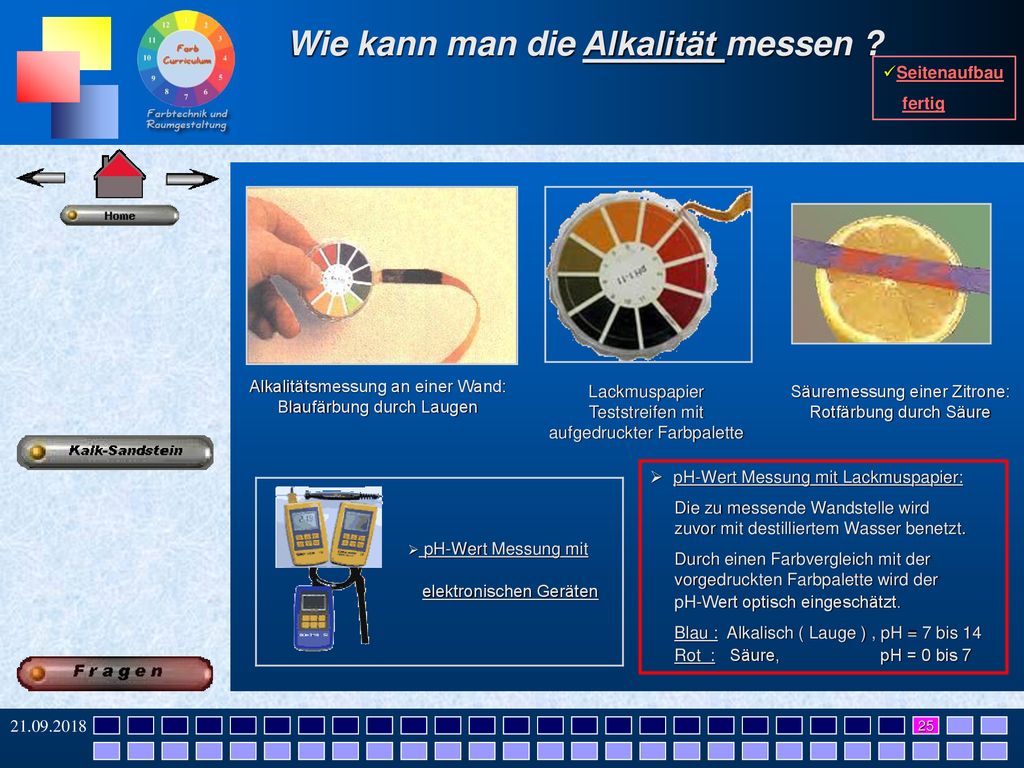

9 Wie kann man die Alkalität messen ?
Seitenaufbau fertig Alkalitätsmessung an einer Wand: Blaufärbung durch Laugen Lackmuspapier Teststreifen mit aufgedruckter Farbpalette Säuremessung einer Zitrone: Rotfärbung durch Säure pH-Wert Messung mit Lackmuspapier: Die zu messende Wandstelle wird zuvor mit destilliertem Wasser benetzt. Durch einen Farbvergleich mit der vorgedruckten Farbpalette wird der pH-Wert optisch eingeschätzt. Blau : Alkalisch ( Lauge ) , pH = 7 bis 14 Rot : Säure, pH = 0 bis 7 pH-Wert Messung mit elektronischen Geräten 25

10 des Schulverwaltungsamts ( Herr Nolte )
Der Arbeitsauftrag Seitenaufbau fertig des Schulverwaltungsamts ( Herr Nolte ) Stelle die Schäden in deinem Klassenraum / Schulgebäude fest. Wie kann der Maler und Lackierer Schäden auf Kalk-Sandstein korrigieren ? Informiere dich über die Eigenschaften des beschädigten Untergrundes mit Hilfe dieser Powerpoint-Präsentation. Beantworte zu diesen Untergründen die Fragen auf den Word-Arbeitsblättern mit Hilfe dieser Präsentation. Informiere dich auch über die Eigenschaften / Probleme und Möglichkeiten der Renovierung dieses Untergrundes durch Fach-Bücher / Internet und Infos der Hersteller. B

11 Eigenschaften von Kalksandsteinen
( KS-Steine ) Seitenaufbau fertig gute Eigenschaften: + hoch belastbar, hohe Festigkeit + hohe Maßgenauigkeit (Sichtmauerwerk möglich) + großes Gewicht ( dadurch guter Schallschutz, konstante Raumtemperatur ) schlechte Eigenschaften: - Kalksandsteine sind stark saugend. (Sie saugen Wasser wie ein Schwamm.) - Sie sind stark alkalisch. - Sie haben eine schlechte Wärmedämmung. Wichtig für den Maler und Lackierer : Deshalb müssen Kalksandstein-Wände … … imprägniert werden und wasserabweisend sein. (Außenwände) … eine zusätzliche Wärmedämmung erhalten. (Außenwände) Neue Wände müssen zuvor neutralisiert (fluatiert) werden. 38

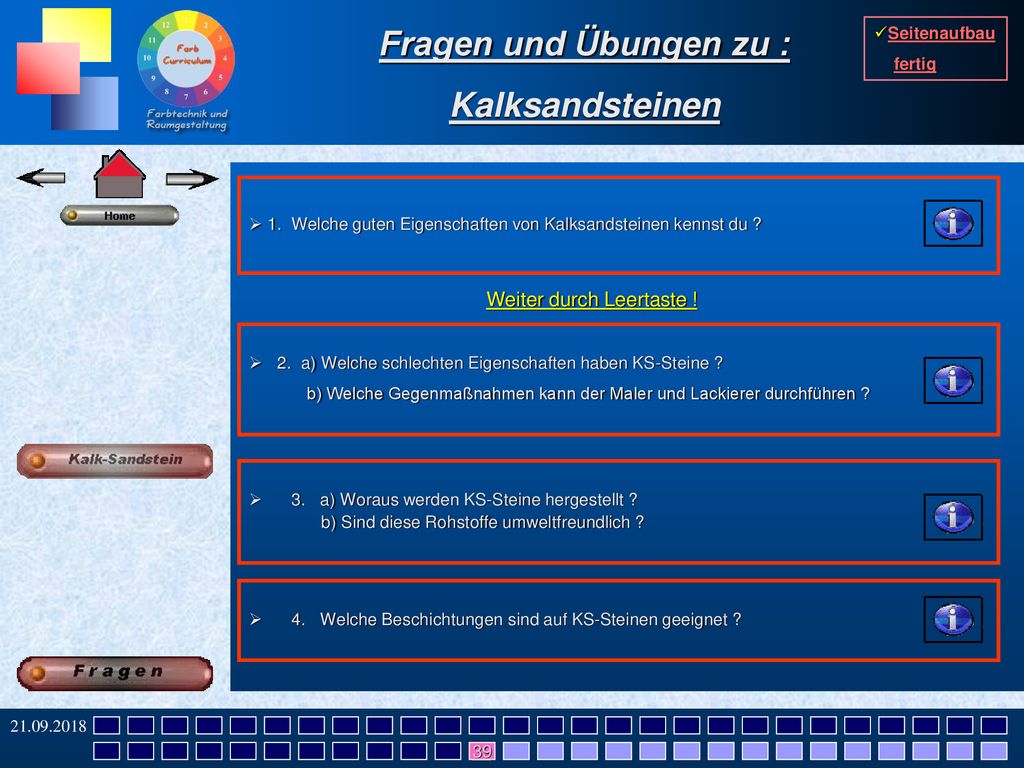

12 Fragen und Übungen zu : Kalksandsteinen
Seitenaufbau fertig 1. Welche guten Eigenschaften von Kalksandsteinen kennst du ? Weiter durch Leertaste ! 2. a) Welche schlechten Eigenschaften haben KS-Steine ? b) Welche Gegenmaßnahmen kann der Maler und Lackierer durchführen ? 3. a) Woraus werden KS-Steine hergestellt ? b) Sind diese Rohstoffe umweltfreundlich ? 4. Welche Beschichtungen sind auf KS-Steinen geeignet ? 39

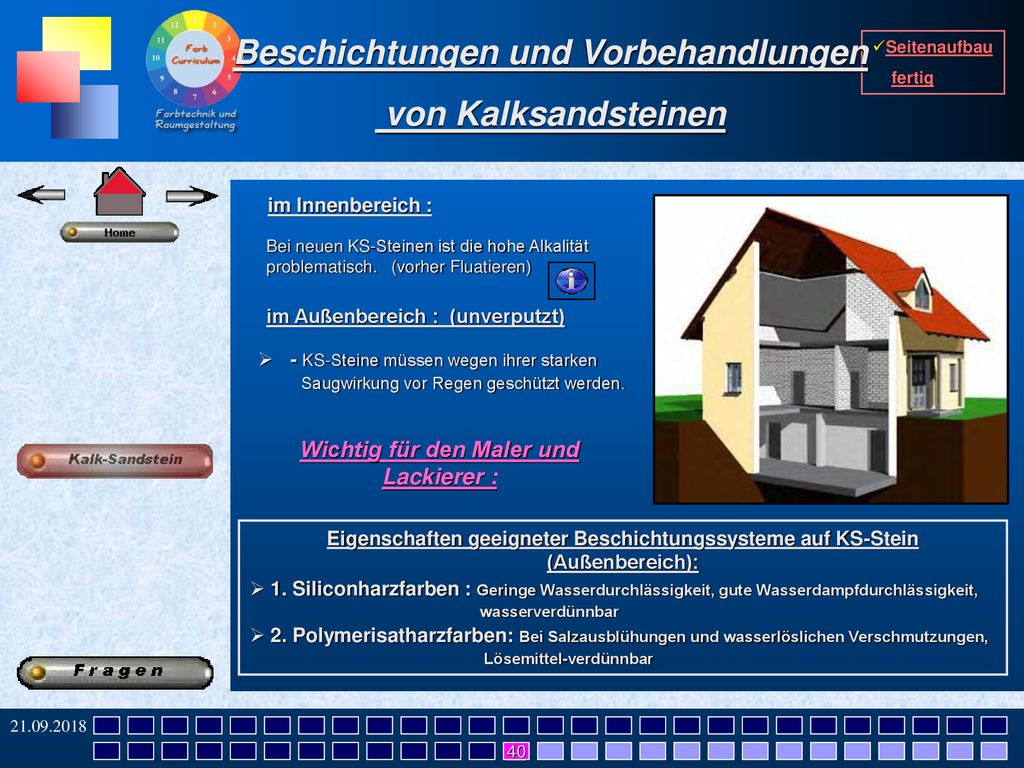

13 Beschichtungen und Vorbehandlungen von Kalksandsteinen
Seitenaufbau fertig im Innenbereich : Bei neuen KS-Steinen ist die hohe Alkalität problematisch. (vorher Fluatieren) im Außenbereich : (unverputzt) - KS-Steine müssen wegen ihrer starken Saugwirkung vor Regen geschützt werden. Wichtig für den Maler und Lackierer : Eigenschaften geeigneter Beschichtungssysteme auf KS-Stein (Außenbereich): 1. Siliconharzfarben : Geringe Wasserdurchlässigkeit, gute Wasserdampfdurchlässigkeit, wasserverdünnbar 2. Polymerisatharzfarben: Bei Salzausblühungen und wasserlöslichen Verschmutzungen, Lösemittel-verdünnbar 40
