1 Seminarvortrag René Schmid 859889
Entwurf einer QR-Code verarbeitenden Android Applikation mit kundenspezifischer Werbeeinblendung Seminarvortrag René Schmid 859889

2 Themenübersicht Motivation und Ziel Konzept QR-Codes
Typen von QR-Codes ZXing als Android Bibliothek Fazit und Ausblick Quellen

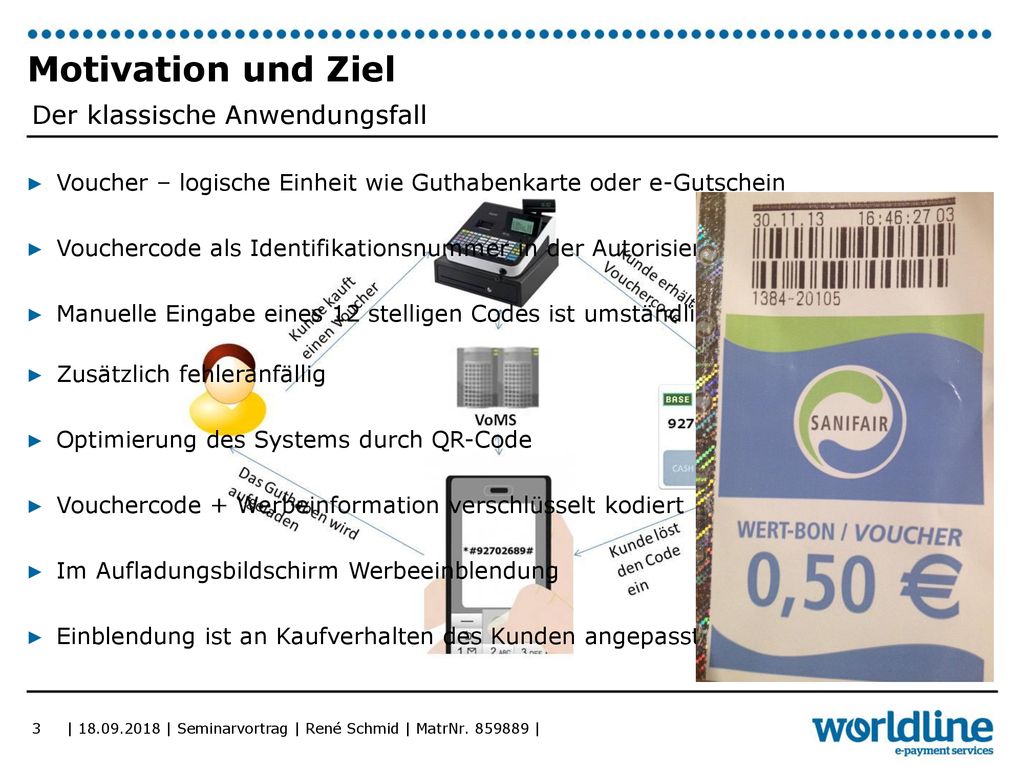

3 Motivation und Ziel Der klassische Anwendungsfall
Voucher – logische Einheit wie Guthabenkarte oder e-Gutschein Vouchercode als Identifikationsnummer in der Autorisierung Manuelle Eingabe eines 12 stelligen Codes ist umständlich Zusätzlich fehleranfällig Optimierung des Systems durch QR-Code Vouchercode + Werbeinformation verschlüsselt kodiert Im Aufladungsbildschirm Werbeeinblendung Einblendung ist an Kaufverhalten des Kunden angepasst

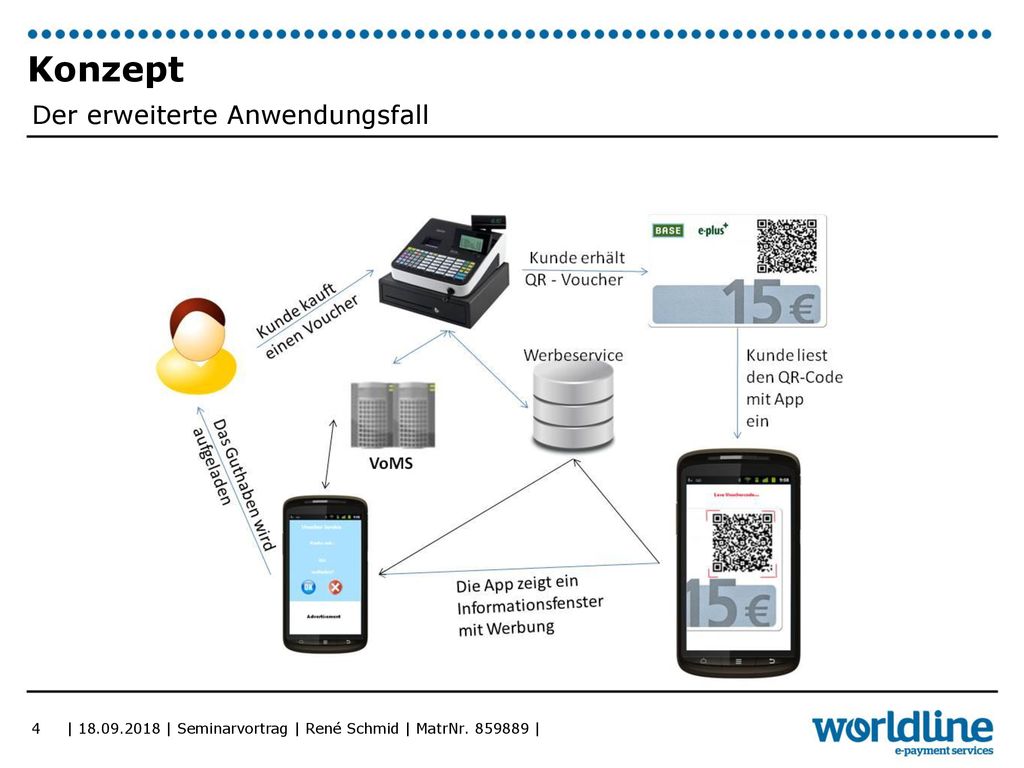

4 Konzept Der erweiterte Anwendungsfall

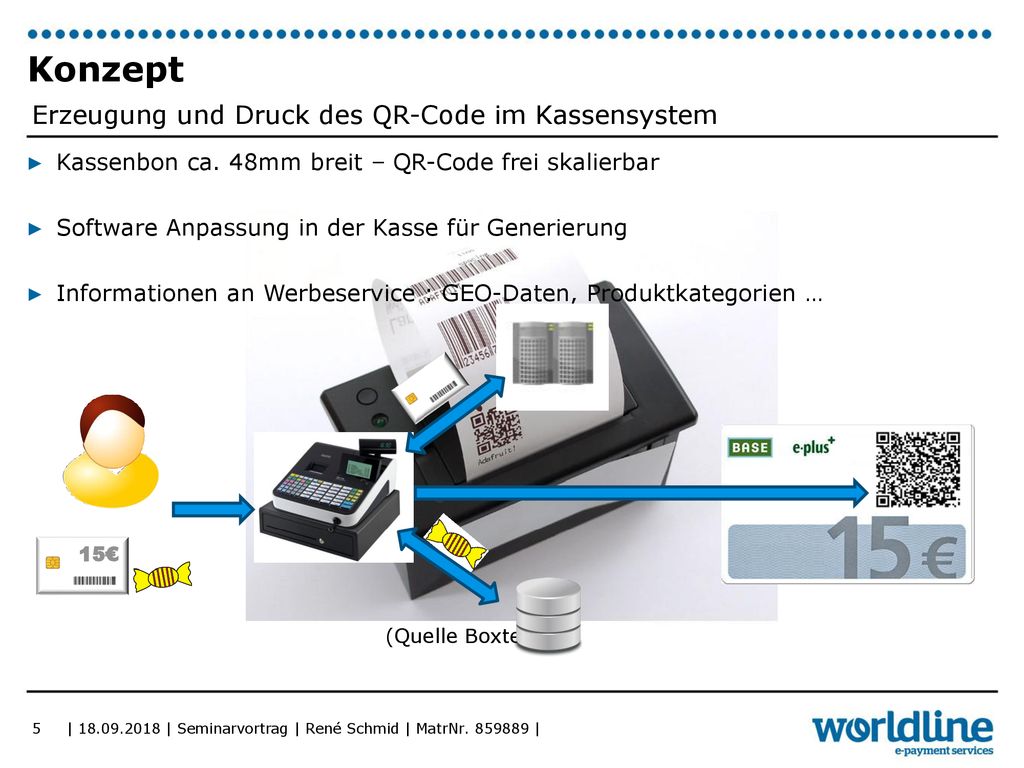

5 Konzept Erzeugung und Druck des QR-Code im Kassensystem
Kassenbon ca. 48mm breit – QR-Code frei skalierbar Software Anpassung in der Kasse für Generierung Informationen an Werbeservice : GEO-Daten, Produktkategorien … 15€ (Quelle Boxtec)

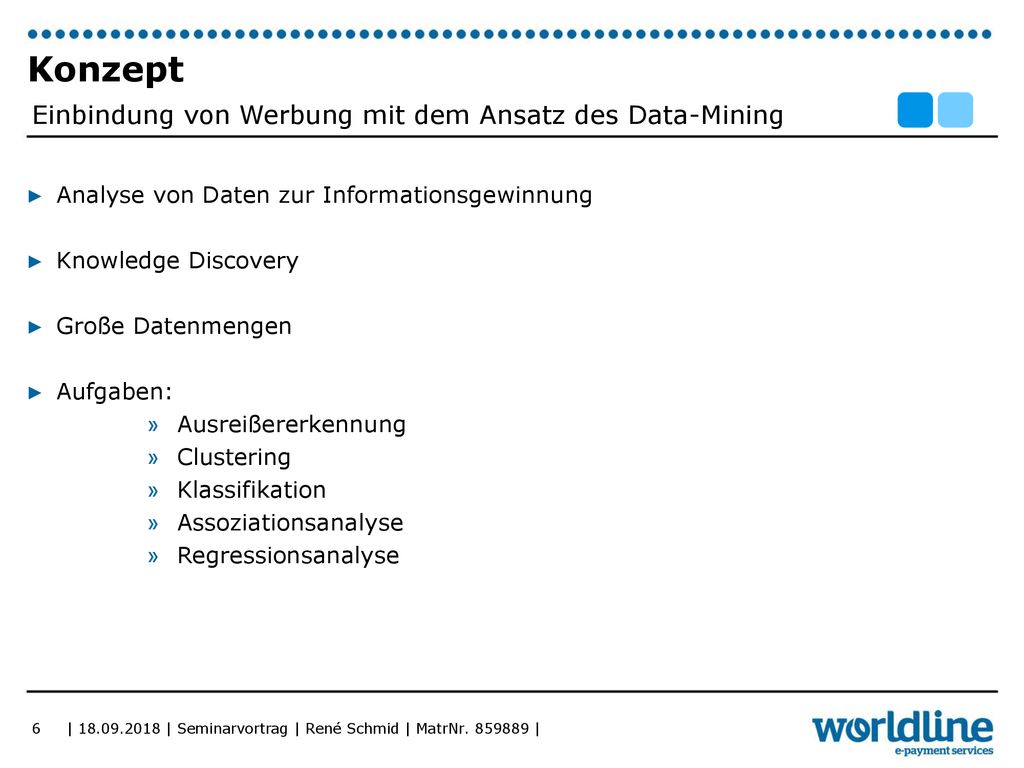

6 Konzept Einbindung von Werbung mit dem Ansatz des Data-Mining
Analyse von Daten zur Informationsgewinnung Knowledge Discovery Große Datenmengen Aufgaben: Ausreißererkennung Clustering Klassifikation Assoziationsanalyse Regressionsanalyse

7 Konzept Einbindung von Werbung mit dem Ansatz des Data-Mining
Werbeeinblendung während der Kontoaufladung Erste Iteration GEO-Daten Produktkategorien ~ Klassifikation im Data-Mining In großem Kontext Clusteranalyse des gesamtem Kaufverhaltens

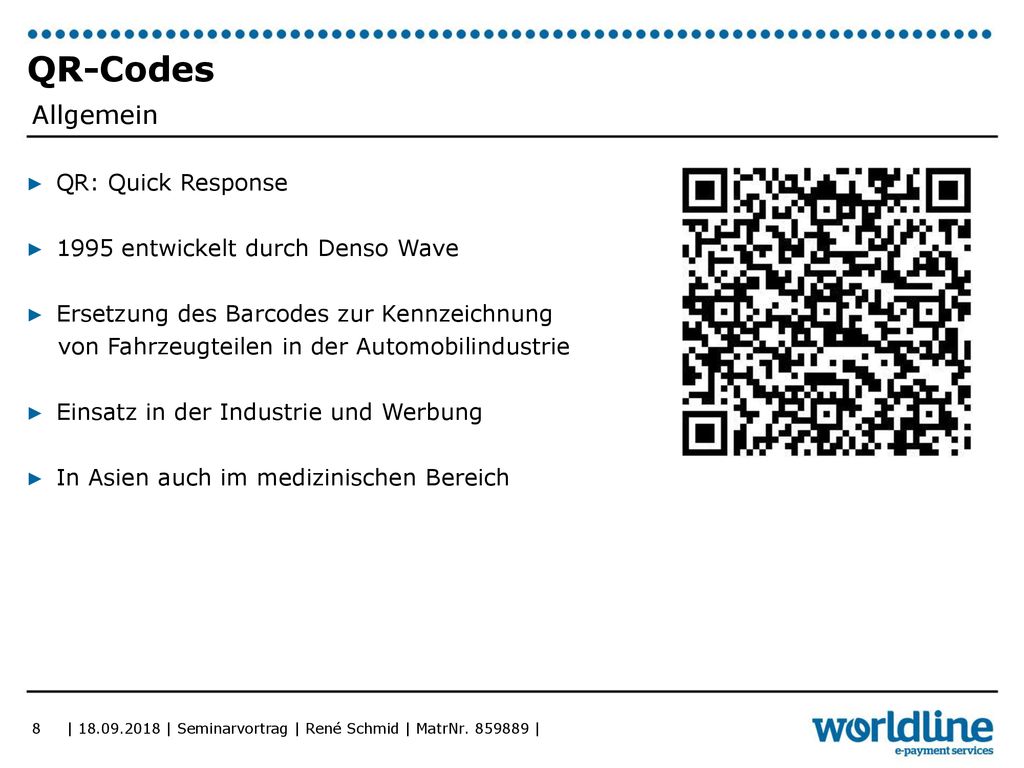

8 QR-Codes Allgemein QR: Quick Response 1995 entwickelt durch Denso Wave
Ersetzung des Barcodes zur Kennzeichnung von Fahrzeugteilen in der Automobilindustrie Einsatz in der Industrie und Werbung In Asien auch im medizinischen Bereich

9 QR-Codes Aufbau und Fehlerkorrektur
Fasst erheblich mehr Zeichen als der Barcode Binär kodiert durch helle und dunkle Punkte Rekonstruktion durch Fehlerkorrekturlevel Fehlerkorrektur mit Reed-Solomon Codes Resistent gegen Kratzer, Schmutz und Unebenheiten Level Beschädigungsgrad L 7% M 15% Q 25% H 30%

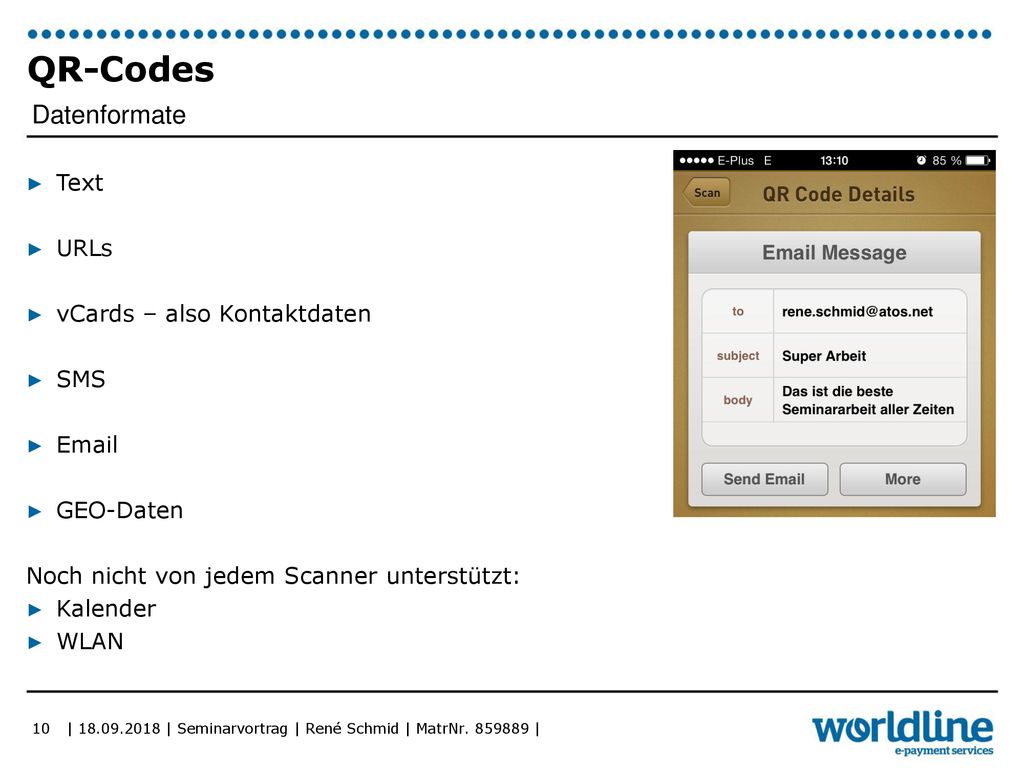

10 QR-Codes Datenformate Text URLs vCards – also Kontaktdaten SMS Email
GEO-Daten Noch nicht von jedem Scanner unterstützt: Kalender WLAN

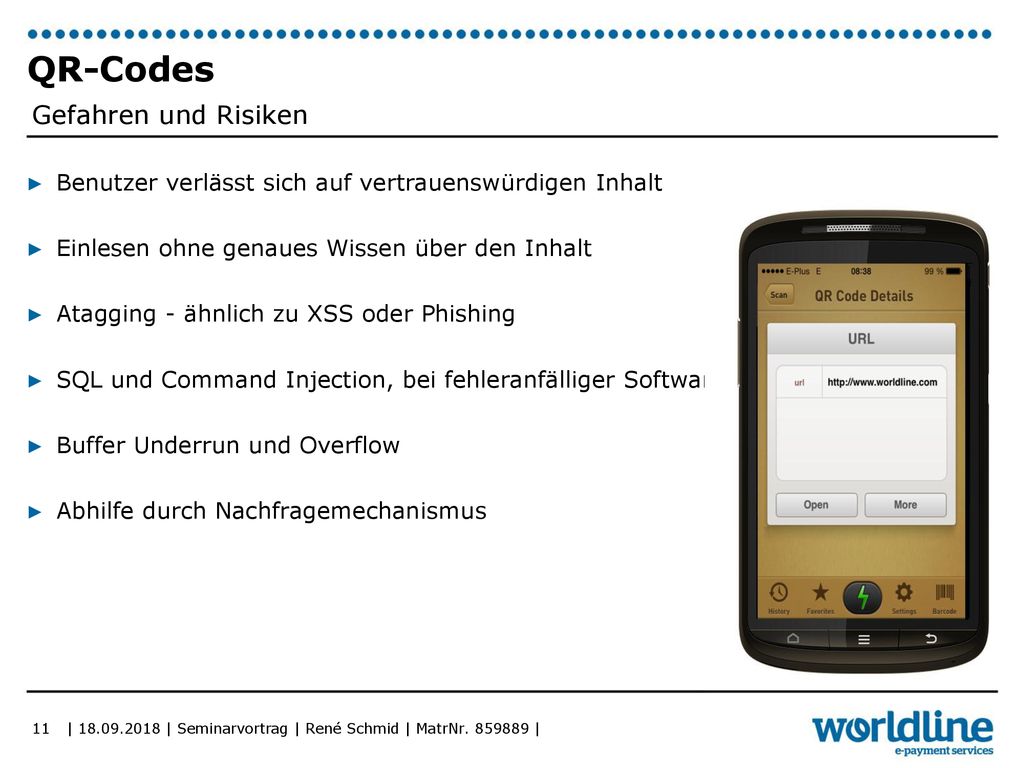

11 QR-Codes Gefahren und Risiken
Benutzer verlässt sich auf vertrauenswürdigen Inhalt Einlesen ohne genaues Wissen über den Inhalt Atagging - ähnlich zu XSS oder Phishing SQL und Command Injection, bei fehleranfälliger Software Buffer Underrun und Overflow Abhilfe durch Nachfragemechanismus

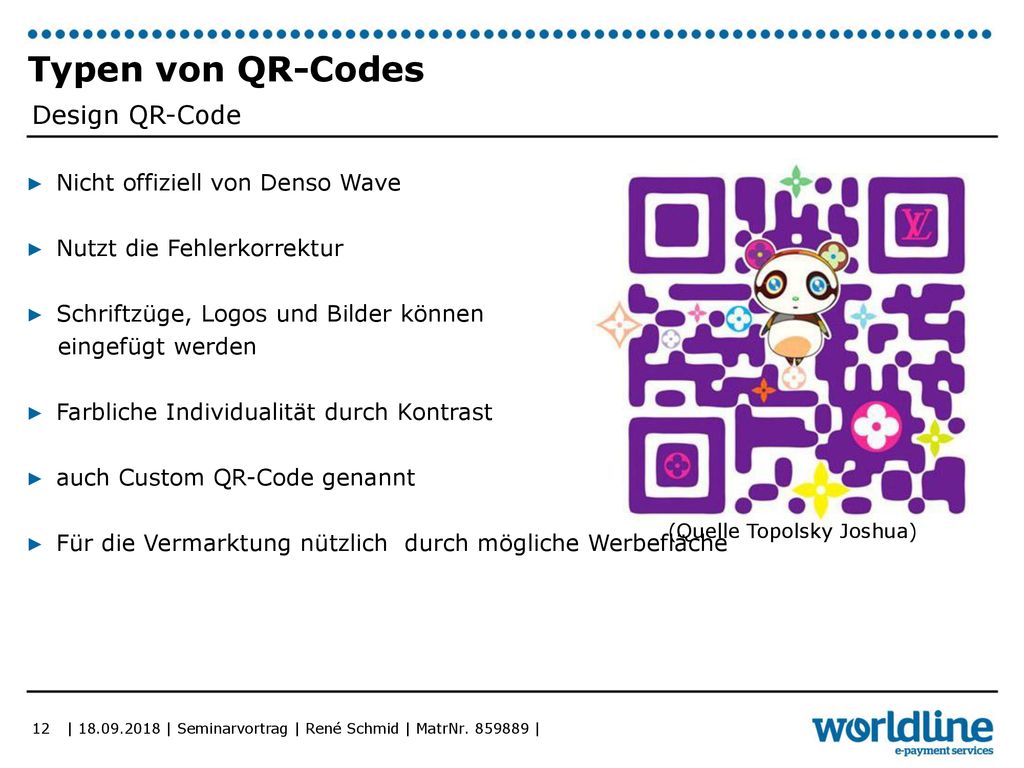

12 Typen von QR-Codes Design QR-Code Nicht offiziell von Denso Wave
Nutzt die Fehlerkorrektur Schriftzüge, Logos und Bilder können eingefügt werden Farbliche Individualität durch Kontrast auch Custom QR-Code genannt Für die Vermarktung nützlich durch mögliche Werbefläche (Quelle Topolsky Joshua)

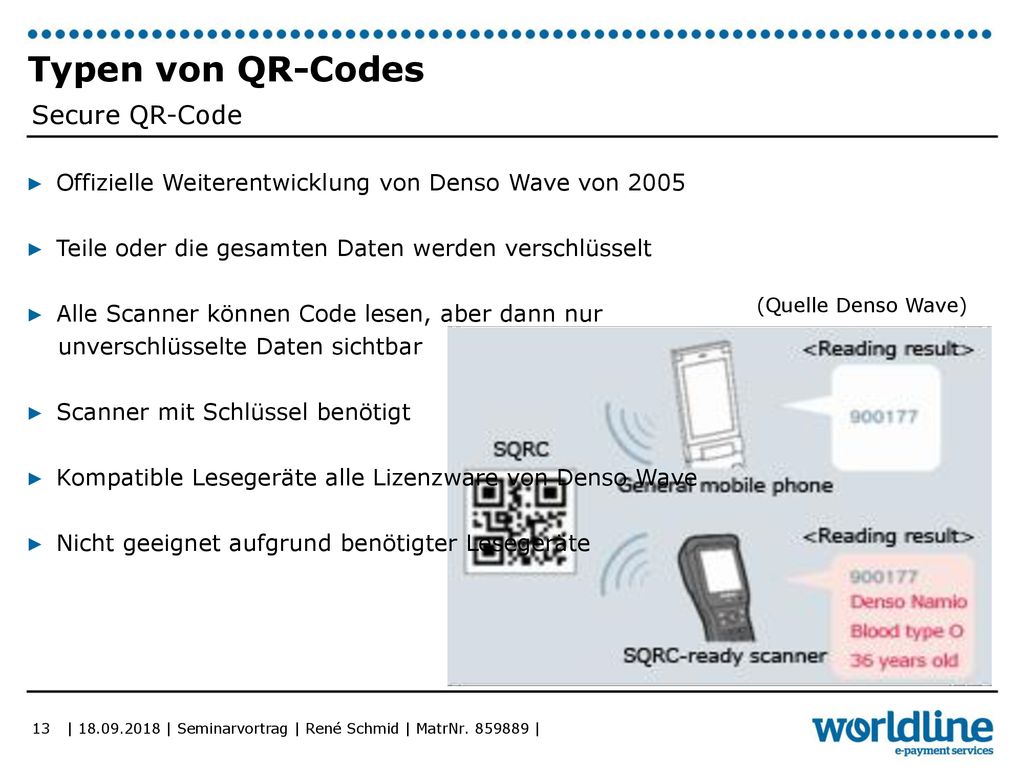

13 Typen von QR-Codes Secure QR-Code
Offizielle Weiterentwicklung von Denso Wave von 2005 Teile oder die gesamten Daten werden verschlüsselt Alle Scanner können Code lesen, aber dann nur unverschlüsselte Daten sichtbar Scanner mit Schlüssel benötigt Kompatible Lesegeräte alle Lizenzware von Denso Wave Nicht geeignet aufgrund benötigter Lesegeräte (Quelle Denso Wave)

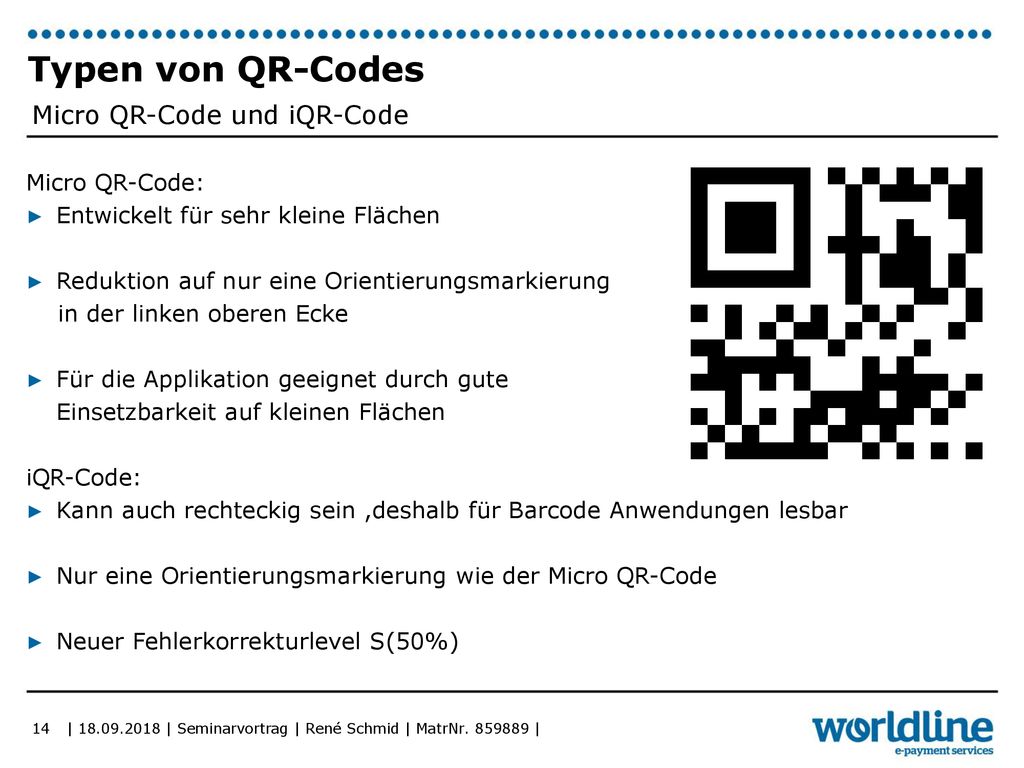

14 Typen von QR-Codes Micro QR-Code und iQR-Code Micro QR-Code:
Entwickelt für sehr kleine Flächen Reduktion auf nur eine Orientierungsmarkierung in der linken oberen Ecke Für die Applikation geeignet durch gute Einsetzbarkeit auf kleinen Flächen iQR-Code: Kann auch rechteckig sein ,deshalb für Barcode Anwendungen lesbar Nur eine Orientierungsmarkierung wie der Micro QR-Code Neuer Fehlerkorrekturlevel S(50%)

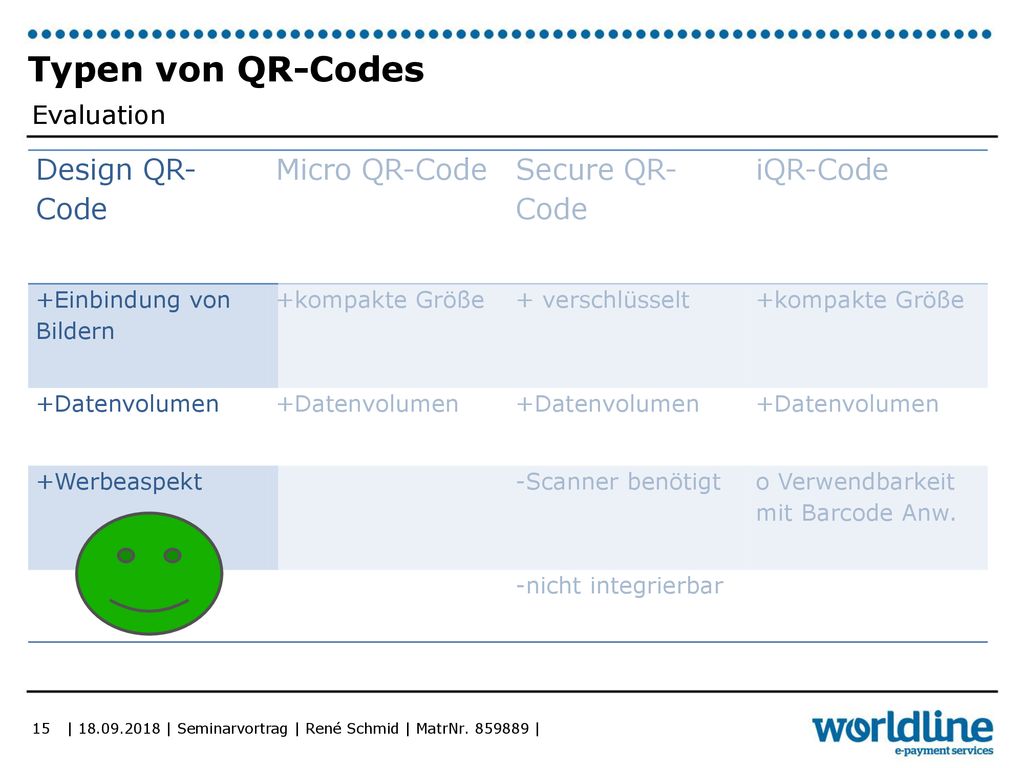

15 Typen von QR-Codes Design QR-Code Micro QR-Code Secure QR-Code
Evaluation Design QR-Code Micro QR-Code Secure QR-Code iQR-Code +Einbindung von Bildern +kompakte Größe + verschlüsselt +Datenvolumen +Werbeaspekt -Scanner benötigt o Verwendbarkeit mit Barcode Anw. -nicht integrierbar

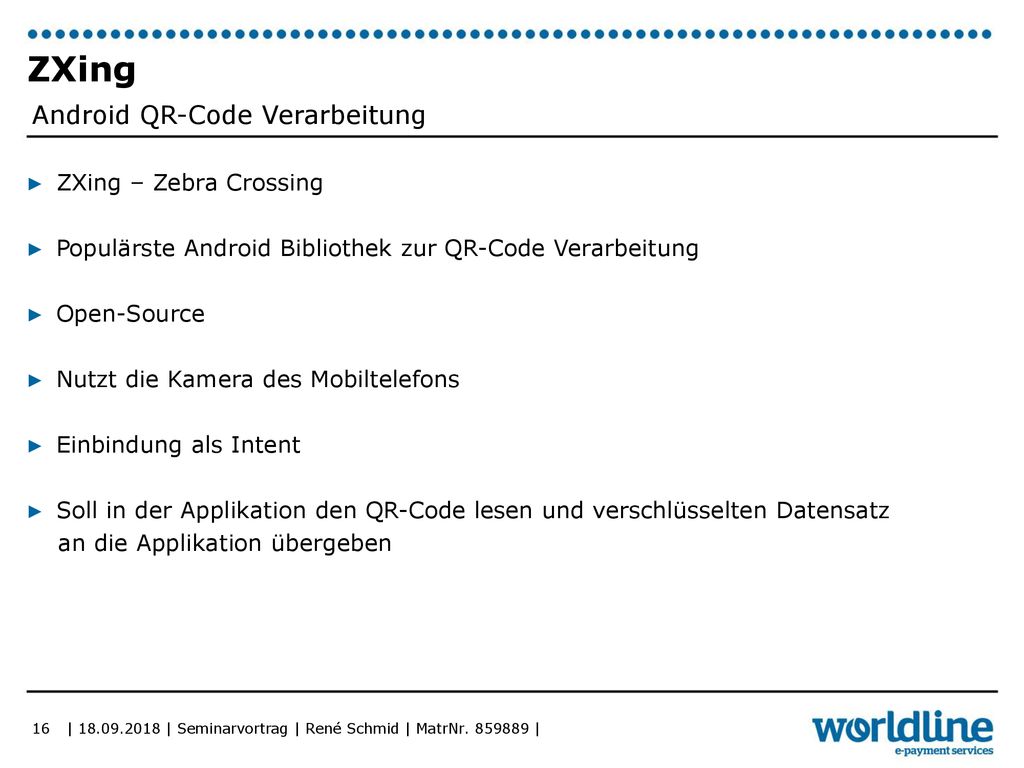

16 ZXing Android QR-Code Verarbeitung ZXing – Zebra Crossing
Populärste Android Bibliothek zur QR-Code Verarbeitung Open-Source Nutzt die Kamera des Mobiltelefons Einbindung als Intent Soll in der Applikation den QR-Code lesen und verschlüsselten Datensatz an die Applikation übergeben

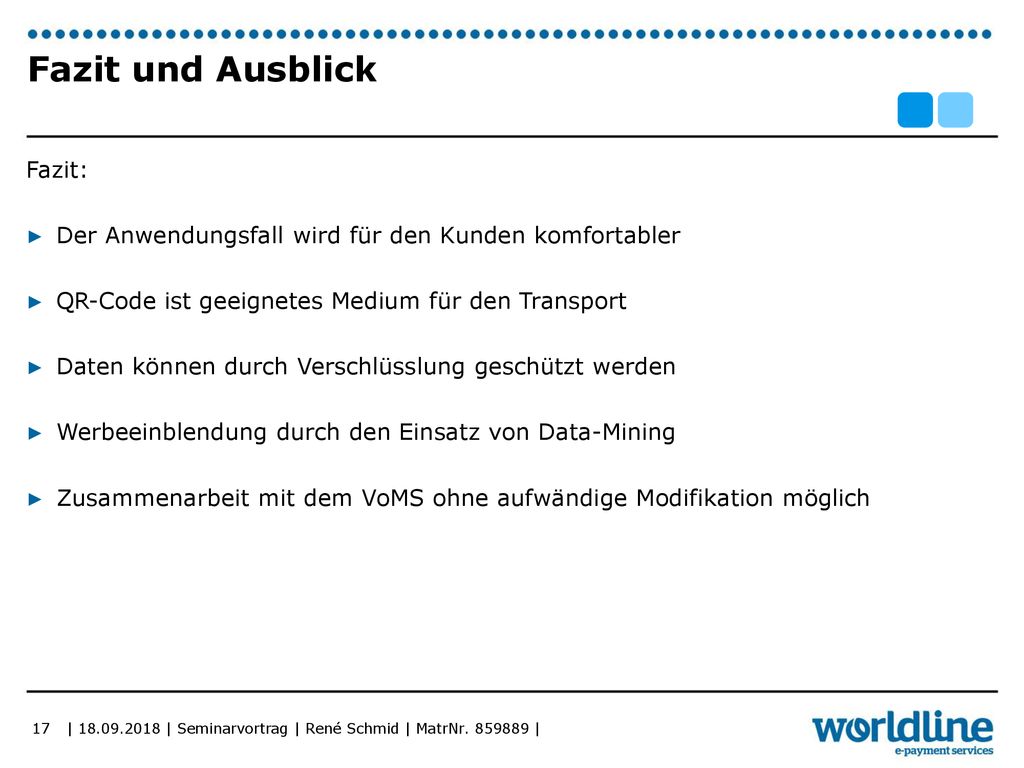

17 Fazit und Ausblick Fazit:
Der Anwendungsfall wird für den Kunden komfortabler QR-Code ist geeignetes Medium für den Transport Daten können durch Verschlüsslung geschützt werden Werbeeinblendung durch den Einsatz von Data-Mining Zusammenarbeit mit dem VoMS ohne aufwändige Modifikation möglich

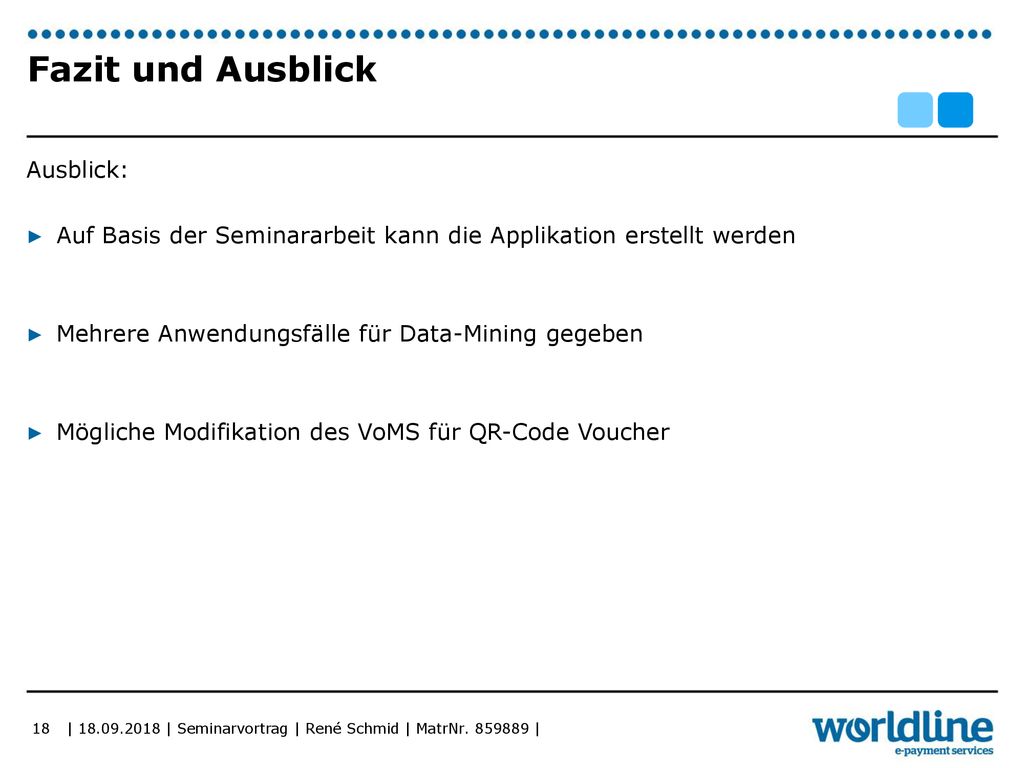

18 Fazit und Ausblick Ausblick:
Auf Basis der Seminararbeit kann die Applikation erstellt werden Mehrere Anwendungsfälle für Data-Mining gegeben Mögliche Modifikation des VoMS für QR-Code Voucher

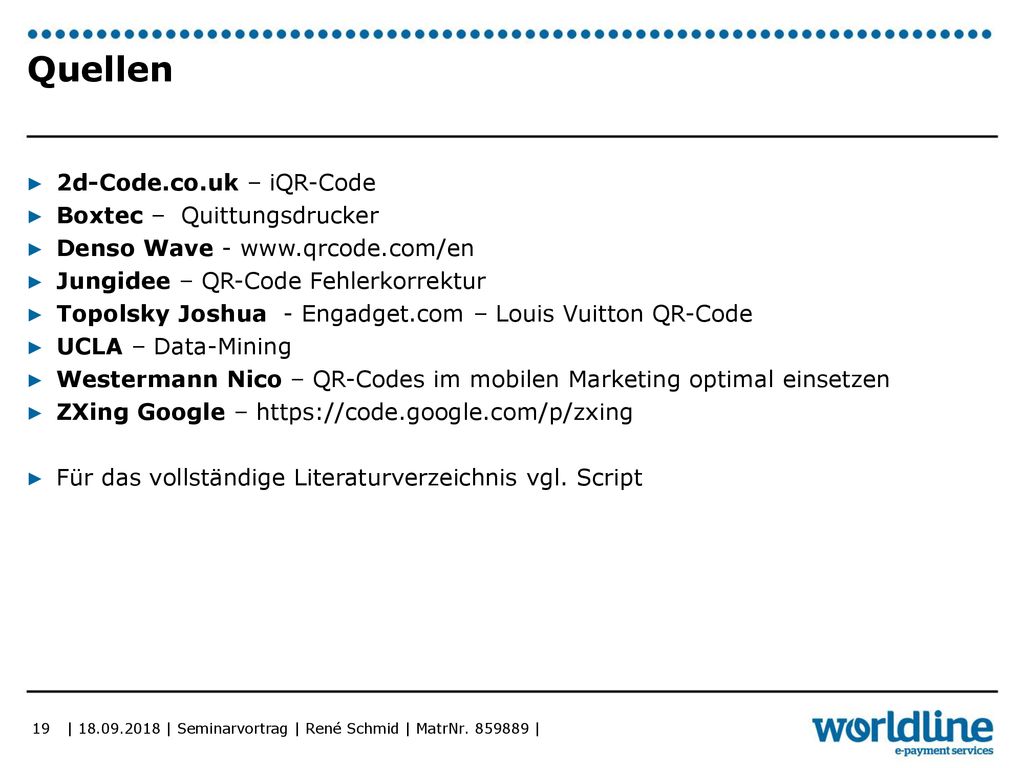

19 Quellen 2d-Code.co.uk – iQR-Code Boxtec – Quittungsdrucker
Denso Wave - Jungidee – QR-Code Fehlerkorrektur Topolsky Joshua - Engadget.com – Louis Vuitton QR-Code UCLA – Data-Mining Westermann Nico – QR-Codes im mobilen Marketing optimal einsetzen ZXing Google – Für das vollständige Literaturverzeichnis vgl. Script

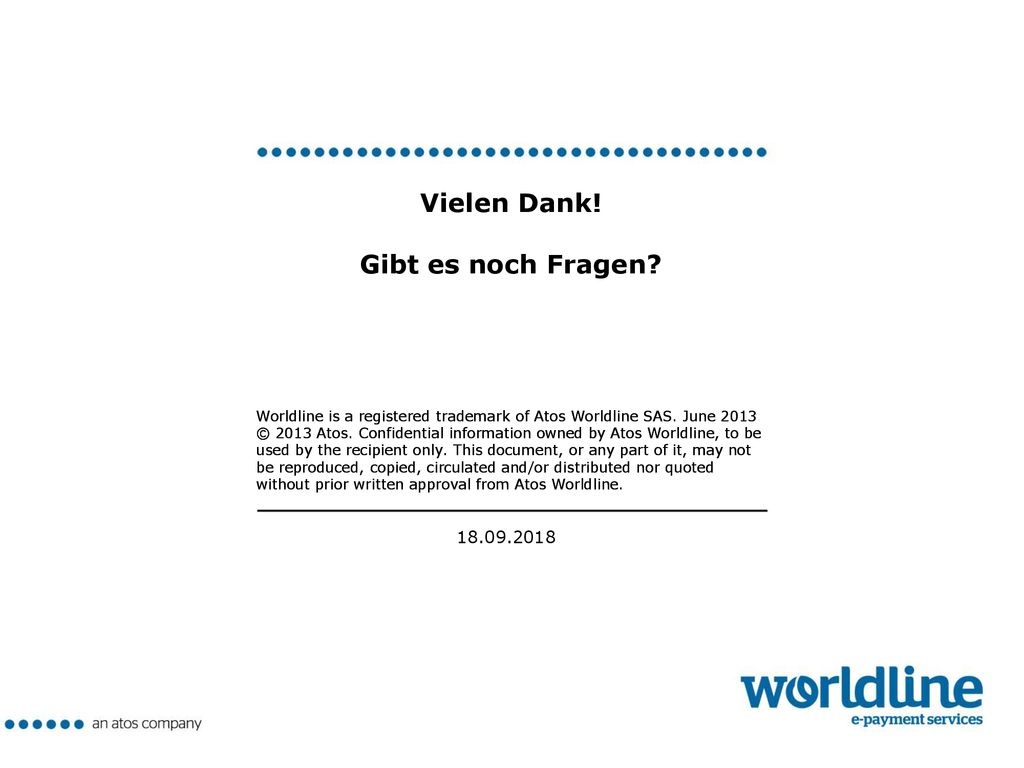

20 Vielen Dank! Gibt es noch Fragen?
