Diese Berufsschule ist im Inneren dringend renovierungsbedürftig.

Präsentation zum Thema: "Diese Berufsschule ist im Inneren dringend renovierungsbedürftig."—  Präsentation transkript:

1 Diese Berufsschule ist im Inneren dringend renovierungsbedürftig.

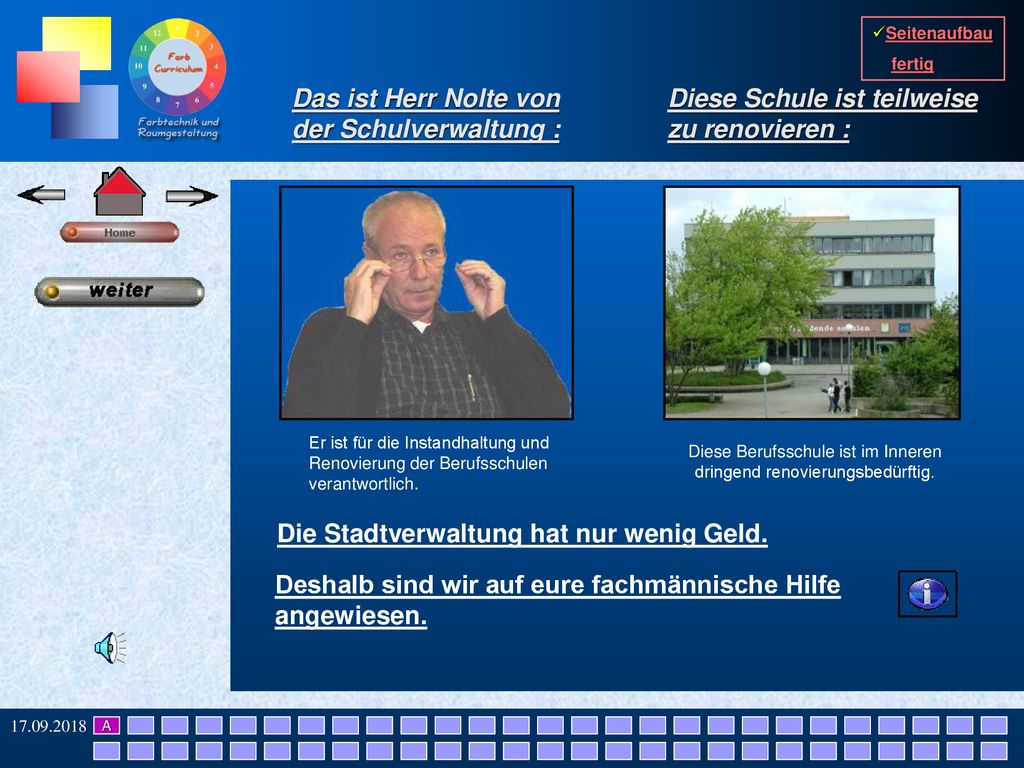

Seitenaufbau fertig Das ist Herr Nolte von der Schulverwaltung : Diese Schule ist teilweise zu renovieren : Er ist für die Instandhaltung und Renovierung der Berufsschulen verantwortlich. Diese Berufsschule ist im Inneren dringend renovierungsbedürftig. Die Stadtverwaltung hat nur wenig Geld. Deshalb sind wir auf eure fachmännische Hilfe angewiesen. A

2 Schäden auf Gips-Ausbauplatten

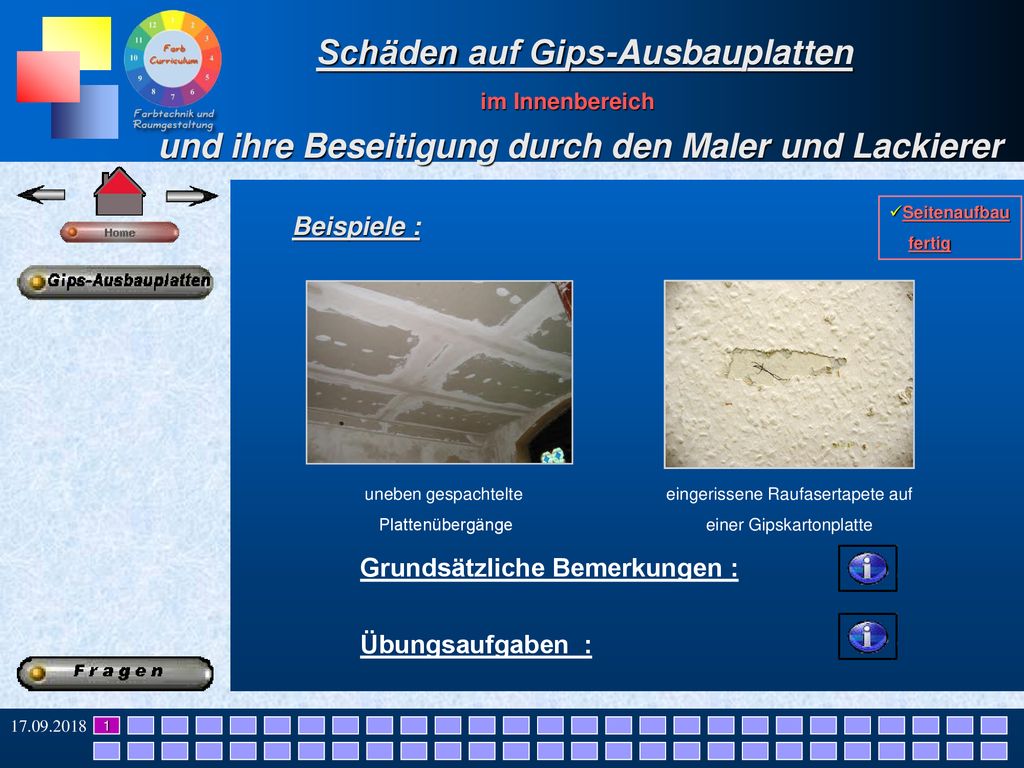

im Innenbereich und ihre Beseitigung durch den Maler und Lackierer Seitenaufbau fertig Beispiele : uneben gespachtelte Plattenübergänge eingerissene Raufasertapete auf einer Gipskartonplatte Grundsätzliche Bemerkungen : Übungsaufgaben : 1

3 Probleme und Eigenschaften von
Gipskartonplatten Seitenaufbau fertig Trocken-Wandeinbau Dachausbau mit Bauplatten Wandaufbau mit Metall- Trägergerüst Info : Gipskartonplatten bestehen aus einem Gipskern, der mit Karton umklebt ist (beidseitige Ummantelung). Sie werden in Fabriken maschinell gefertigt und sind für den Maler und Lackierer sofort einsetzbar (Trockenbau). Gipskartonplatten sind zum Innenausbau im vorwiegend trockenen Wohnbereich geeignet. Sie lassen sich leicht verarbeiten ( zuschneiden, befestigen und die Plattenübergänge verspachteln ) . So ist ein schneller und preisgünstiger Wandaufbau möglich. Verarbeitungshinweise : wichtige Eigenschaften : 2

4 Gips-Ausbauplatten mit Fasern

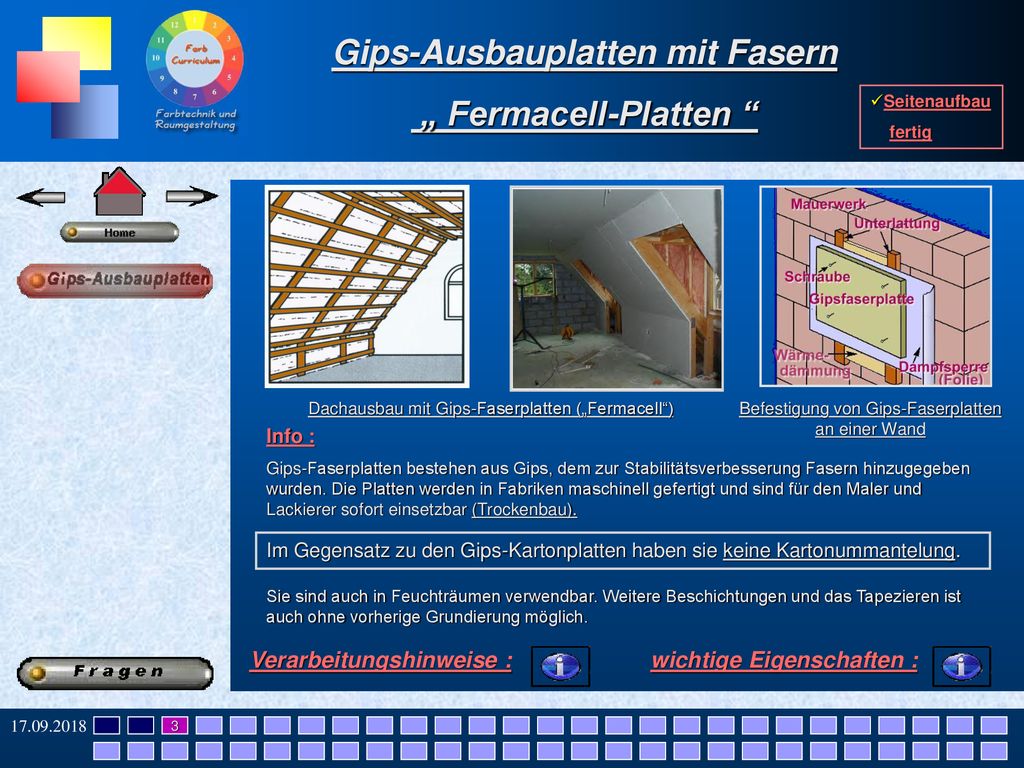

„ Fermacell-Platten “ Seitenaufbau fertig Dachausbau mit Gips-Faserplatten („Fermacell“) Befestigung von Gips-Faserplatten an einer Wand Info : Gips-Faserplatten bestehen aus Gips, dem zur Stabilitätsverbesserung Fasern hinzugegeben wurden. Die Platten werden in Fabriken maschinell gefertigt und sind für den Maler und Lackierer sofort einsetzbar (Trockenbau). Im Gegensatz zu den Gips-Kartonplatten haben sie keine Kartonummantelung. Sie sind auch in Feuchträumen verwendbar. Weitere Beschichtungen und das Tapezieren ist auch ohne vorherige Grundierung möglich. Verarbeitungshinweise : wichtige Eigenschaften : 3

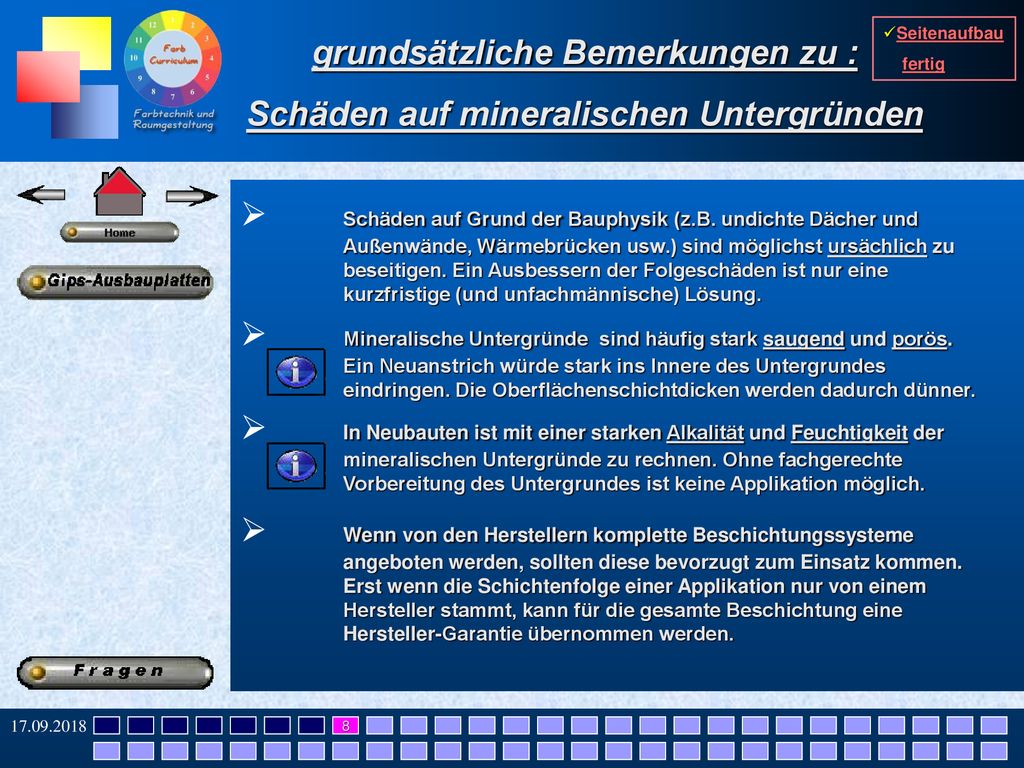

5 grundsätzliche Bemerkungen zu : Schäden auf mineralischen Untergründen
Seitenaufbau fertig grundsätzliche Bemerkungen zu : Schäden auf mineralischen Untergründen Schäden auf Grund der Bauphysik (z.B. undichte Dächer und Außenwände, Wärmebrücken usw.) sind möglichst ursächlich zu beseitigen. Ein Ausbessern der Folgeschäden ist nur eine kurzfristige (und unfachmännische) Lösung. Mineralische Untergründe sind häufig stark saugend und porös. Ein Neuanstrich würde stark ins Innere des Untergrundes eindringen. Die Oberflächenschichtdicken werden dadurch dünner. In Neubauten ist mit einer starken Alkalität und Feuchtigkeit der mineralischen Untergründe zu rechnen. Ohne fachgerechte Vorbereitung des Untergrundes ist keine Applikation möglich. Wenn von den Herstellern komplette Beschichtungssysteme angeboten werden, sollten diese bevorzugt zum Einsatz kommen. Erst wenn die Schichtenfolge einer Applikation nur von einem Hersteller stammt, kann für die gesamte Beschichtung eine Hersteller-Garantie übernommen werden. 8

6 Verarbeitungshinweise zu : Gipskartonplatten
Seitenaufbau fertig Gipskartonplatten werden häufig auf einer Unterkonstruktion befestigt. Damit können Höhenunterschiede zwischen den Platten ausgeglichen werden. Sie werden entweder auf einer Holzlattung oder auf speziellen Metallprofilen verschraubt. Auf einem ebenen Mauerwerk können sie auch direkt durch einen Ansetzbinder verklebt werden. Die Plattenübergänge und Schraubvertiefungen werden mit einem speziellem Spachtel geglättet . Danach muss etwas nachgeschliffen werden. Fehler bei Gips-Bauplatten : Montagehinweise : Mängel Prüfmethode/ Erkennung Abhilfe/ Maßnahmen schlechte Festigkeit Kratzprobe mürbe und schlecht haftende Teile ersetzen Risse im Plattenanschluss optisch Armierung der Plattenstöße Wasserflecken Absperren mit Absperrlacken schlechte Montage Klopfprobe schwingungsfrei montieren 9

7 wichtige Eigenschaften und Verarbeitungshinweise - Gipskartonplatten -
Seitenaufbau fertig Gipskartonplatten können normalerweise nicht in Feuchträumen eingesetzt werden . Grund : Gips löst sich bei Feuchtigkeit. Ausnahme: In Feuchträumen müssen die Platten eine imprägnierte Ummantelung haben. (siehe Tabelle unten, grüne Platte) Bei Wandübergängen zum Außenbereich ist immer eine Dampfsperre (Folie) einzusetzen. Gipskartonplatten müssen mit lösemittelfreiem Tiefgrund vorbehandelt werden. Grund : Gipskarton ist ein stark saugender Untergrund. Gipskartonplatten können nicht mit Silikatfarben gestrichen werden. Grund : Der Karton wird durch Silikatfarben angegriffen. Übersicht der Bauplatten (DIN 18180) : Abkürzung Bezeichnung Bemerkungen GKB Gipskarton Bauplatte gelb / braune Platte, blauer Aufdruck GKBI Gipskarton Bauplatte (imprägniert) grüne Platte, blauer Druck GKF Gipskarton Bauplatte (Feuerschutz) gelb/braune Platte, roter Aufdruck GKFI Gipskarton Bauplatte (Feuerschutz+ Imprägnierung) GKP Putzträger auf Unterkonstruktionen graue Platte, blauer Druck 11

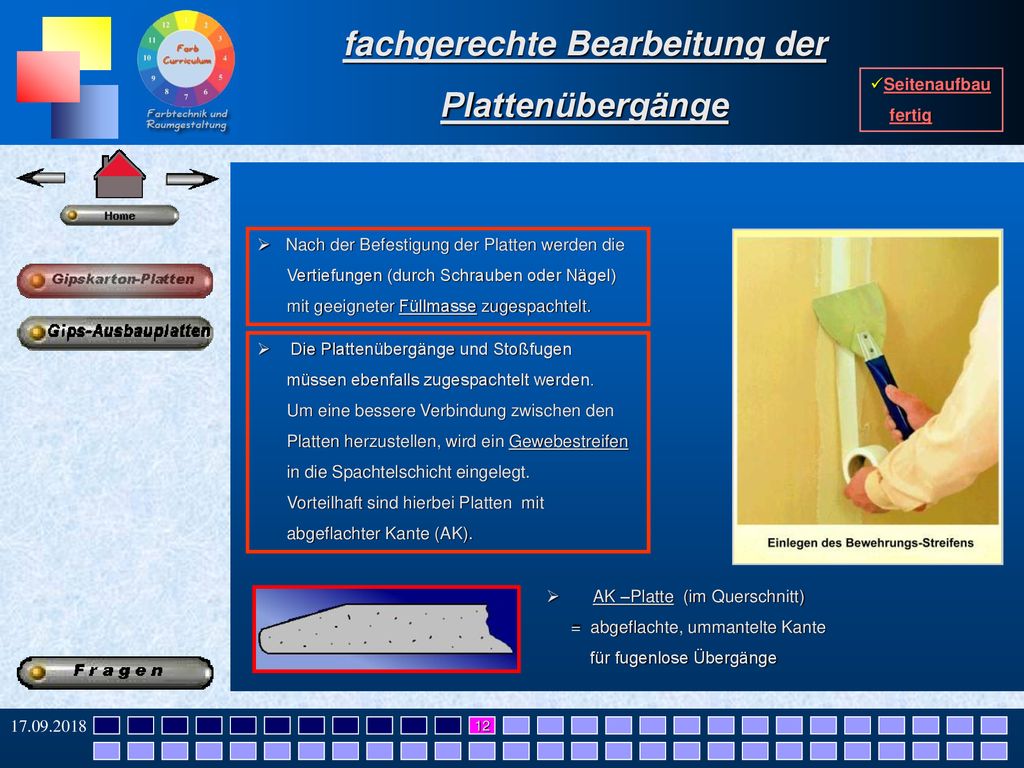

8 fachgerechte Bearbeitung der
Plattenübergänge Seitenaufbau fertig Nach der Befestigung der Platten werden die Vertiefungen (durch Schrauben oder Nägel) mit geeigneter Füllmasse zugespachtelt. Die Plattenübergänge und Stoßfugen müssen ebenfalls zugespachtelt werden. Um eine bessere Verbindung zwischen den Platten herzustellen, wird ein Gewebestreifen in die Spachtelschicht eingelegt. Vorteilhaft sind hierbei Platten mit abgeflachter Kante (AK). AK –Platte (im Querschnitt) = abgeflachte, ummantelte Kante für fugenlose Übergänge 12

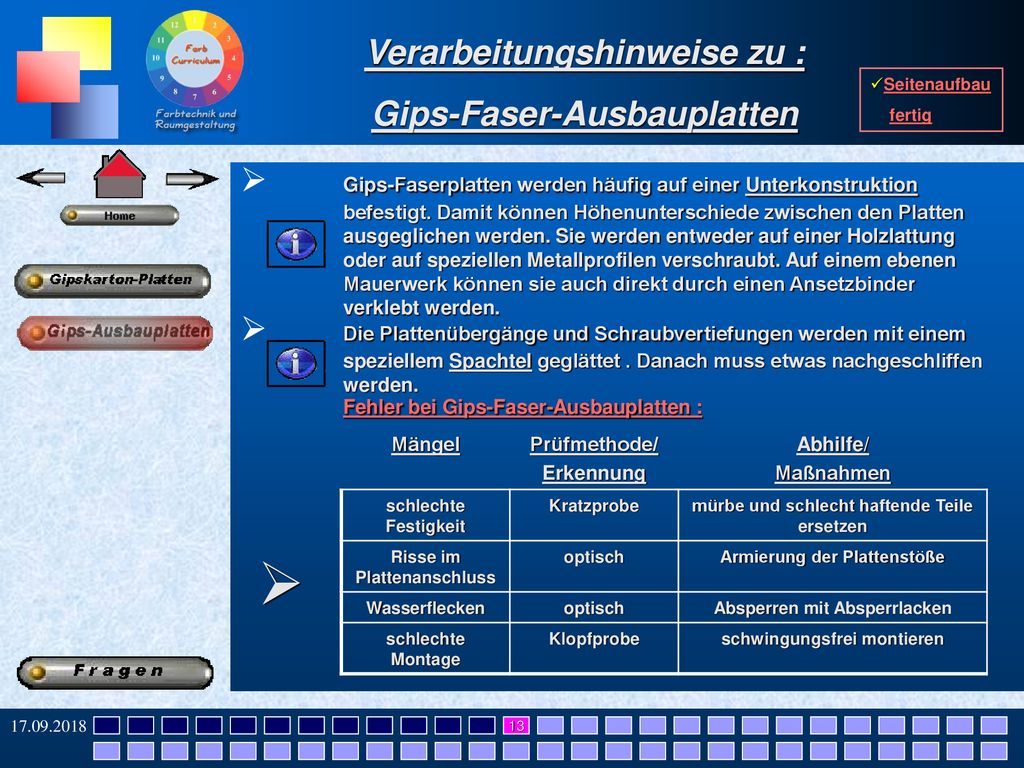

9 Verarbeitungshinweise zu : Gips-Faser-Ausbauplatten
Seitenaufbau fertig Gips-Faserplatten werden häufig auf einer Unterkonstruktion befestigt. Damit können Höhenunterschiede zwischen den Platten ausgeglichen werden. Sie werden entweder auf einer Holzlattung oder auf speziellen Metallprofilen verschraubt. Auf einem ebenen Mauerwerk können sie auch direkt durch einen Ansetzbinder verklebt werden. Die Plattenübergänge und Schraubvertiefungen werden mit einem speziellem Spachtel geglättet . Danach muss etwas nachgeschliffen werden. Fehler bei Gips-Faser-Ausbauplatten : Mängel Prüfmethode/ Erkennung Abhilfe/ Maßnahmen schlechte Festigkeit Kratzprobe mürbe und schlecht haftende Teile ersetzen Risse im Plattenanschluss optisch Armierung der Plattenstöße Wasserflecken Absperren mit Absperrlacken schlechte Montage Klopfprobe schwingungsfrei montieren 13

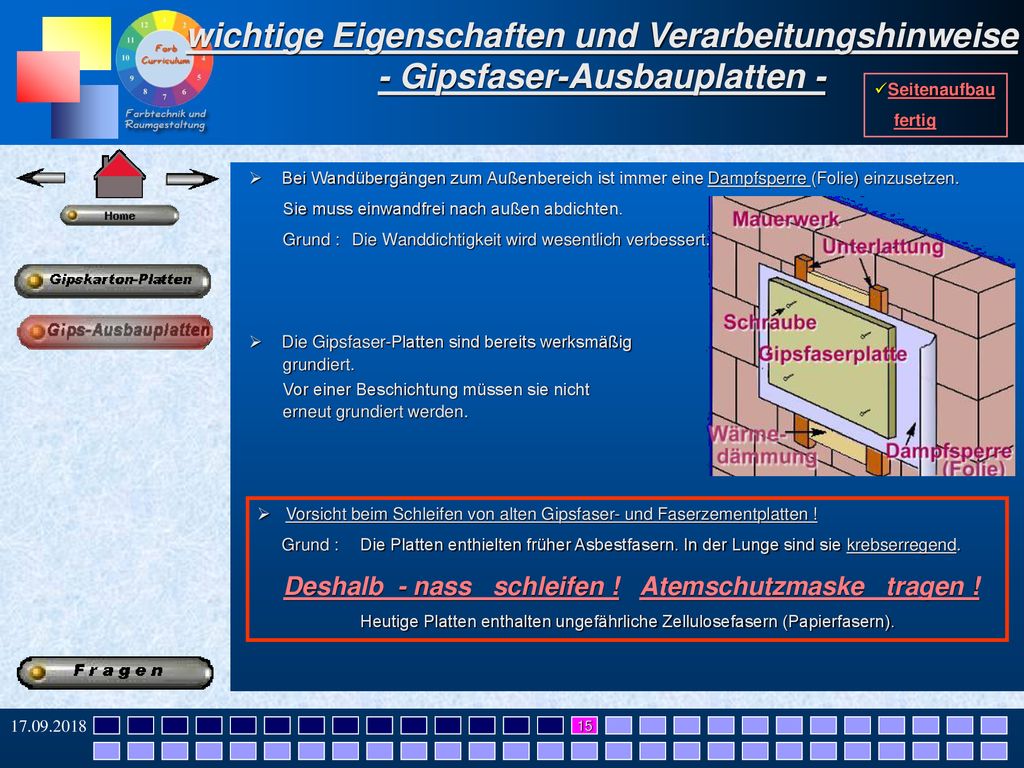

10 wichtige Eigenschaften und Verarbeitungshinweise - Gipsfaser-Ausbauplatten -
Seitenaufbau fertig Bei Wandübergängen zum Außenbereich ist immer eine Dampfsperre (Folie) einzusetzen. Sie muss einwandfrei nach außen abdichten. Grund : Die Wanddichtigkeit wird wesentlich verbessert. Die Gipsfaser-Platten sind bereits werksmäßig grundiert. Vor einer Beschichtung müssen sie nicht erneut grundiert werden. Vorsicht beim Schleifen von alten Gipsfaser- und Faserzementplatten ! Grund : Die Platten enthielten früher Asbestfasern. In der Lunge sind sie krebserregend. Deshalb - nass schleifen ! Atemschutzmaske tragen ! Heutige Platten enthalten ungefährliche Zellulosefasern (Papierfasern). 15

11 Schäden auf mineralischen Untergründen

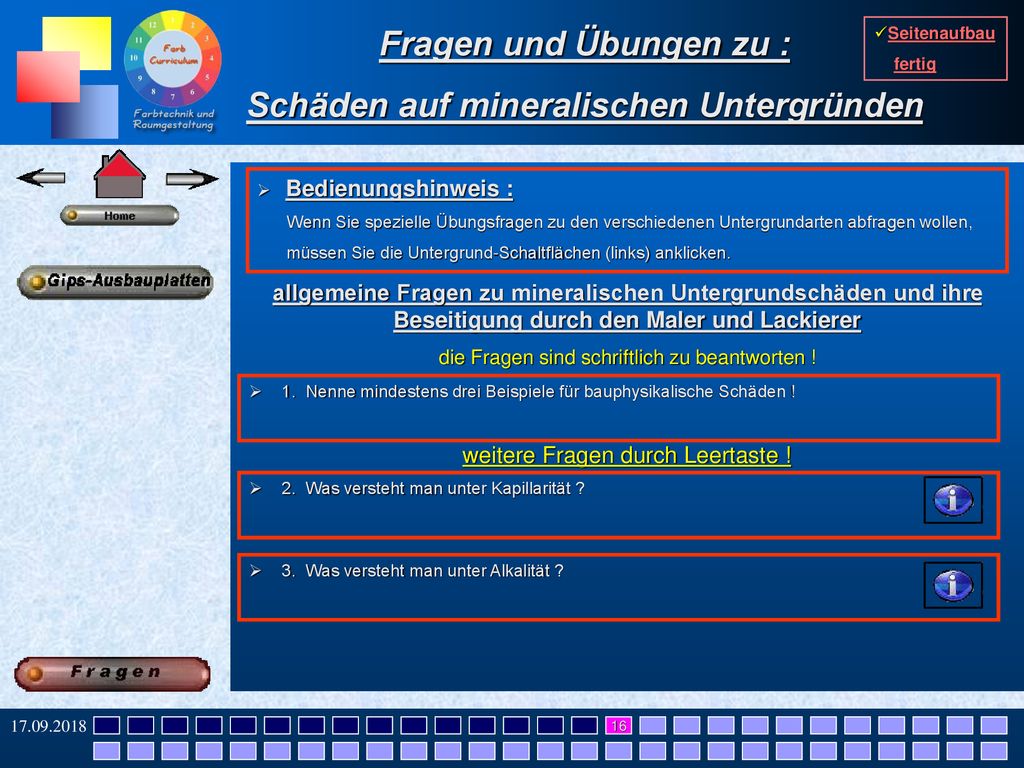

Fragen und Übungen zu : Schäden auf mineralischen Untergründen Seitenaufbau fertig Bedienungshinweis : Wenn Sie spezielle Übungsfragen zu den verschiedenen Untergrundarten abfragen wollen, müssen Sie die Untergrund-Schaltflächen (links) anklicken. allgemeine Fragen zu mineralischen Untergrundschäden und ihre Beseitigung durch den Maler und Lackierer die Fragen sind schriftlich zu beantworten ! 1. Nenne mindestens drei Beispiele für bauphysikalische Schäden ! weitere Fragen durch Leertaste ! 2. Was versteht man unter Kapillarität ? 3. Was versteht man unter Alkalität ? 16

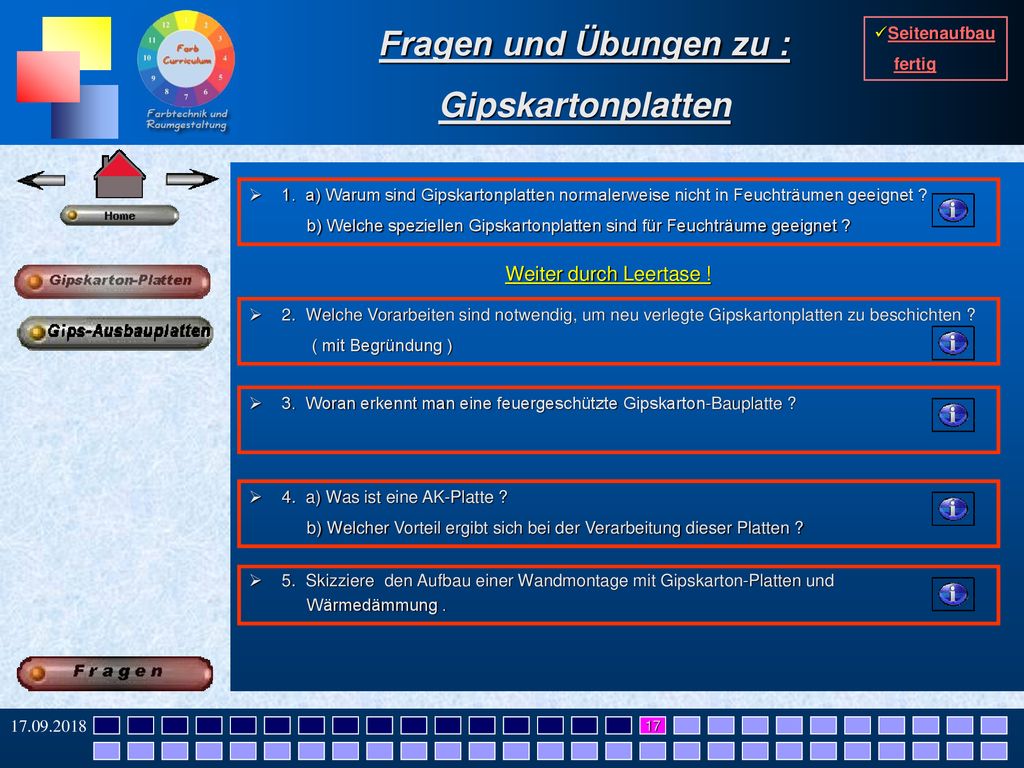

12 Fragen und Übungen zu : Gipskartonplatten
Seitenaufbau fertig 1. a) Warum sind Gipskartonplatten normalerweise nicht in Feuchträumen geeignet ? b) Welche speziellen Gipskartonplatten sind für Feuchträume geeignet ? Weiter durch Leertase ! 2. Welche Vorarbeiten sind notwendig, um neu verlegte Gipskartonplatten zu beschichten ? ( mit Begründung ) 3. Woran erkennt man eine feuergeschützte Gipskarton-Bauplatte ? 4. a) Was ist eine AK-Platte ? b) Welcher Vorteil ergibt sich bei der Verarbeitung dieser Platten ? 5. Skizziere den Aufbau einer Wandmontage mit Gipskarton-Platten und Wärmedämmung . 17

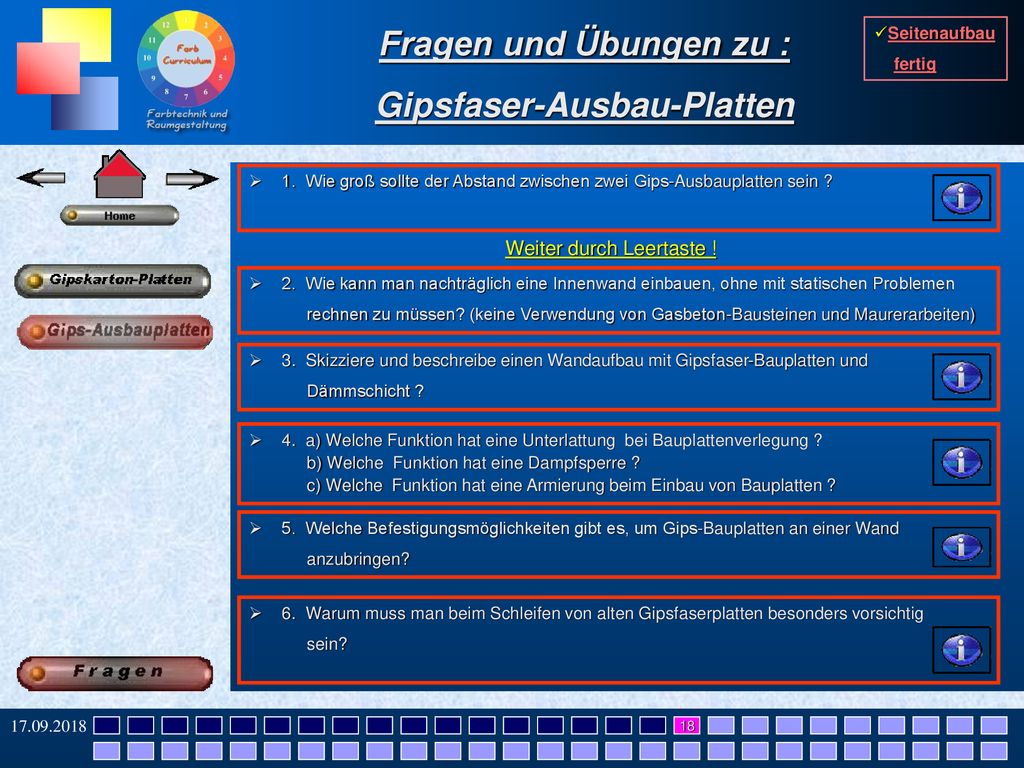

13 Gipsfaser-Ausbau-Platten
Fragen und Übungen zu : Gipsfaser-Ausbau-Platten Seitenaufbau fertig 1. Wie groß sollte der Abstand zwischen zwei Gips-Ausbauplatten sein ? Weiter durch Leertaste ! 2. Wie kann man nachträglich eine Innenwand einbauen, ohne mit statischen Problemen rechnen zu müssen? (keine Verwendung von Gasbeton-Bausteinen und Maurerarbeiten) 3. Skizziere und beschreibe einen Wandaufbau mit Gipsfaser-Bauplatten und Dämmschicht ? 4. a) Welche Funktion hat eine Unterlattung bei Bauplattenverlegung ? b) Welche Funktion hat eine Dampfsperre ? c) Welche Funktion hat eine Armierung beim Einbau von Bauplatten ? 5. Welche Befestigungsmöglichkeiten gibt es, um Gips-Bauplatten an einer Wand anzubringen? 6. Warum muss man beim Schleifen von alten Gipsfaserplatten besonders vorsichtig sein? 18

14 Was versteht man unter Kapillarität ?

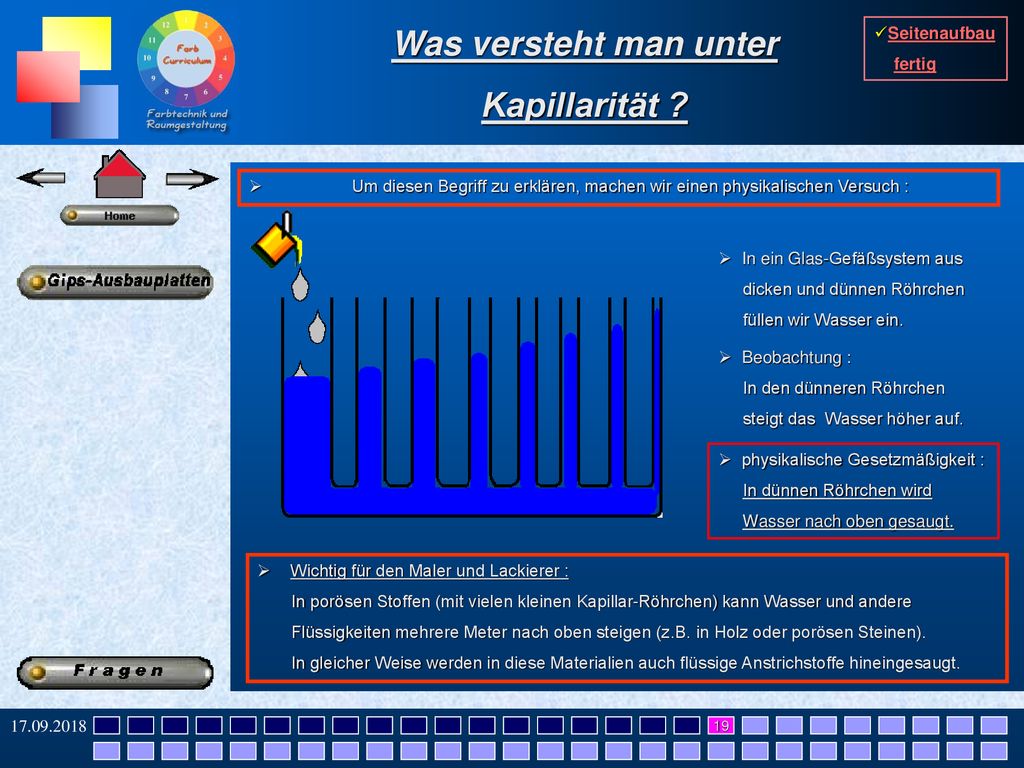

Seitenaufbau fertig Um diesen Begriff zu erklären, machen wir einen physikalischen Versuch : In ein Glas-Gefäßsystem aus dicken und dünnen Röhrchen füllen wir Wasser ein. Beobachtung : In den dünneren Röhrchen steigt das Wasser höher auf. physikalische Gesetzmäßigkeit : In dünnen Röhrchen wird Wasser nach oben gesaugt. Wichtig für den Maler und Lackierer : In porösen Stoffen (mit vielen kleinen Kapillar-Röhrchen) kann Wasser und andere Flüssigkeiten mehrere Meter nach oben steigen (z.B. in Holz oder porösen Steinen). In gleicher Weise werden in diese Materialien auch flüssige Anstrichstoffe hineingesaugt. 19

15 ( das Gegenteil von Säuren )

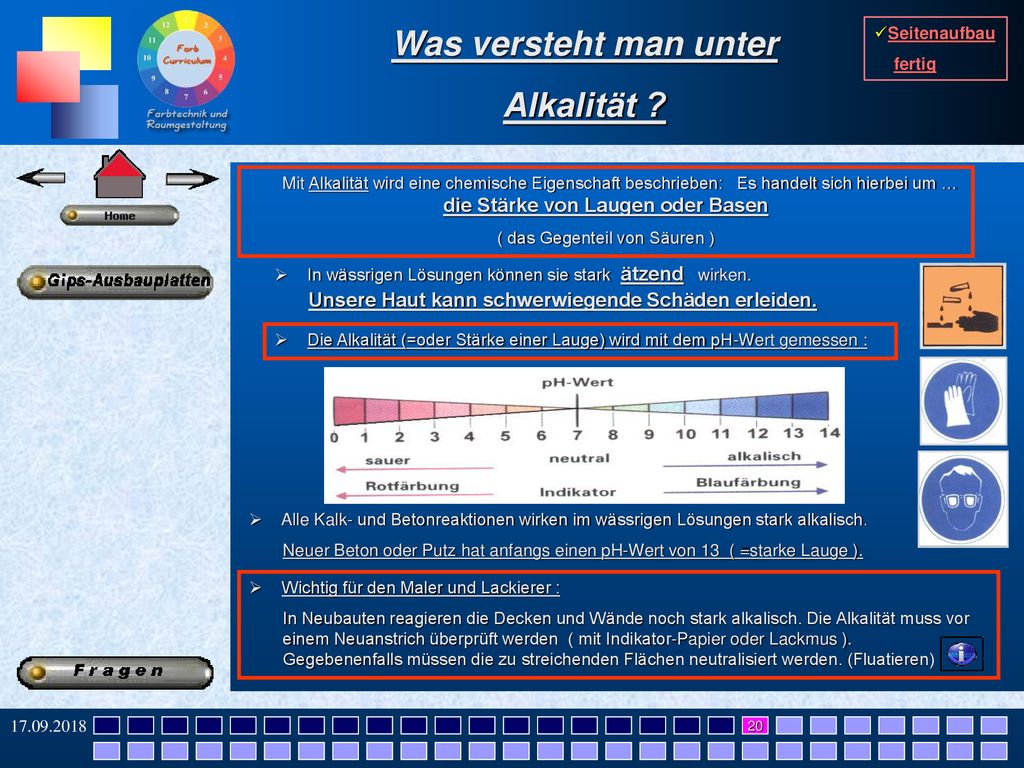

Was versteht man unter Alkalität ? Seitenaufbau fertig Mit Alkalität wird eine chemische Eigenschaft beschrieben: Es handelt sich hierbei um … die Stärke von Laugen oder Basen ( das Gegenteil von Säuren ) In wässrigen Lösungen können sie stark ätzend wirken. Unsere Haut kann schwerwiegende Schäden erleiden. Die Alkalität (=oder Stärke einer Lauge) wird mit dem pH-Wert gemessen : Alle Kalk- und Betonreaktionen wirken im wässrigen Lösungen stark alkalisch. Neuer Beton oder Putz hat anfangs einen pH-Wert von 13 ( =starke Lauge ). Wichtig für den Maler und Lackierer : In Neubauten reagieren die Decken und Wände noch stark alkalisch. Die Alkalität muss vor einem Neuanstrich überprüft werden ( mit Indikator-Papier oder Lackmus ). Gegebenenfalls müssen die zu streichenden Flächen neutralisiert werden. (Fluatieren) 20

16 Wie kann man die Alkalität messen ?

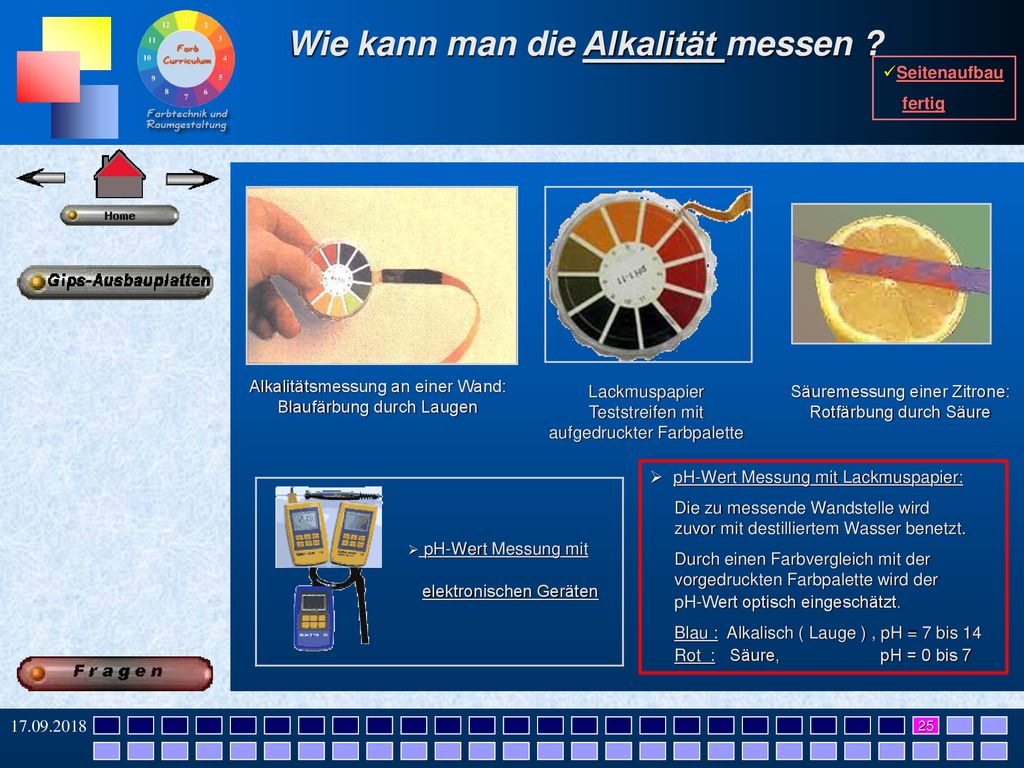

Seitenaufbau fertig Alkalitätsmessung an einer Wand: Blaufärbung durch Laugen Lackmuspapier Teststreifen mit aufgedruckter Farbpalette Säuremessung einer Zitrone: Rotfärbung durch Säure pH-Wert Messung mit Lackmuspapier: Die zu messende Wandstelle wird zuvor mit destilliertem Wasser benetzt. Durch einen Farbvergleich mit der vorgedruckten Farbpalette wird der pH-Wert optisch eingeschätzt. Blau : Alkalisch ( Lauge ) , pH = 7 bis 14 Rot : Säure, pH = 0 bis 7 pH-Wert Messung mit elektronischen Geräten 25

17 des Schulverwaltungsamts ( Herr Nolte )
Der Arbeitsauftrag Seitenaufbau fertig des Schulverwaltungsamts ( Herr Nolte ) Stelle die Schäden in deinem Klassenraum / Schulgebäude fest. Wie kann man die Gips-Ausbauplatten wieder reparieren ? Informiere dich über die Eigenschaften des beschädigten Untergrundes mit Hilfe dieser Powerpoint-Präsentation. Beantworte zu diesen Untergründen die Fragen auf den Word-Arbeitsblättern mit Hilfe dieser Präsentation. Informiere dich auch über die Eigenschaften / Probleme und Möglichkeiten der Renovierung dieser Untergründe durch Fach-Bücher / Internet und Infos der Farbenhersteller. B

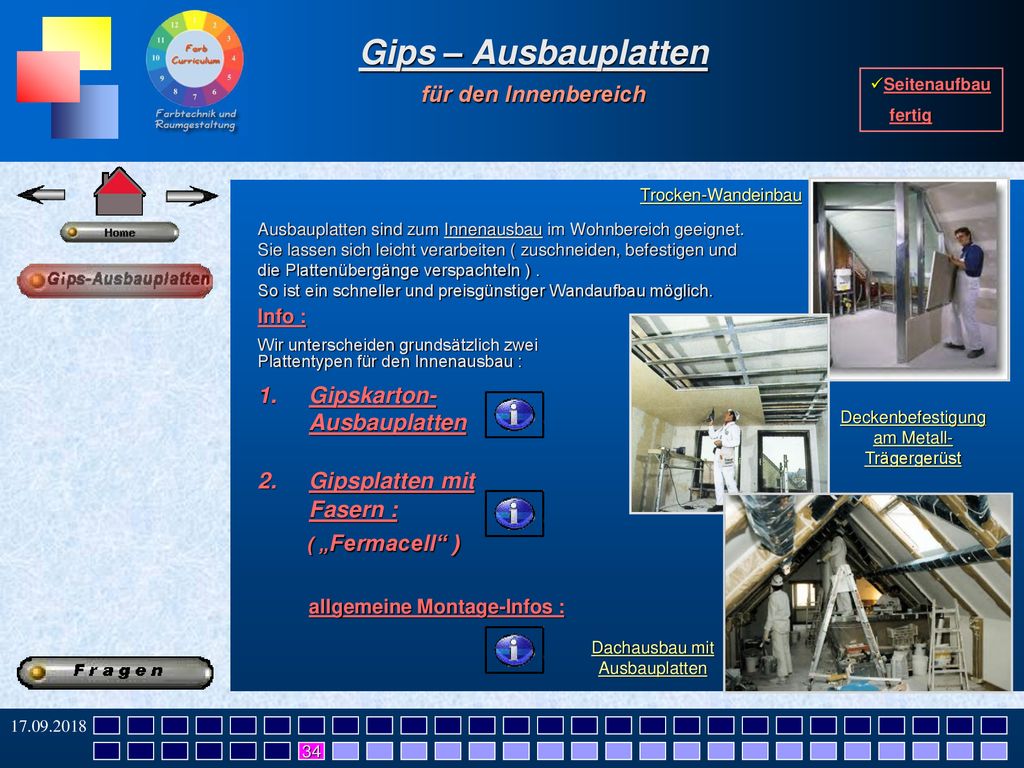

18 Gips – Ausbauplatten für den Innenbereich Gipskarton- Ausbauplatten
Seitenaufbau fertig Trocken-Wandeinbau Ausbauplatten sind zum Innenausbau im Wohnbereich geeignet. Sie lassen sich leicht verarbeiten ( zuschneiden, befestigen und die Plattenübergänge verspachteln ) . So ist ein schneller und preisgünstiger Wandaufbau möglich. Info : Wir unterscheiden grundsätzlich zwei Plattentypen für den Innenausbau : Gipskarton- Ausbauplatten Deckenbefestigung am Metall-Trägergerüst Gipsplatten mit Fasern : ( „Fermacell“ ) allgemeine Montage-Infos : Dachausbau mit Ausbauplatten 34

19 Plattenmontage und Bearbeitung

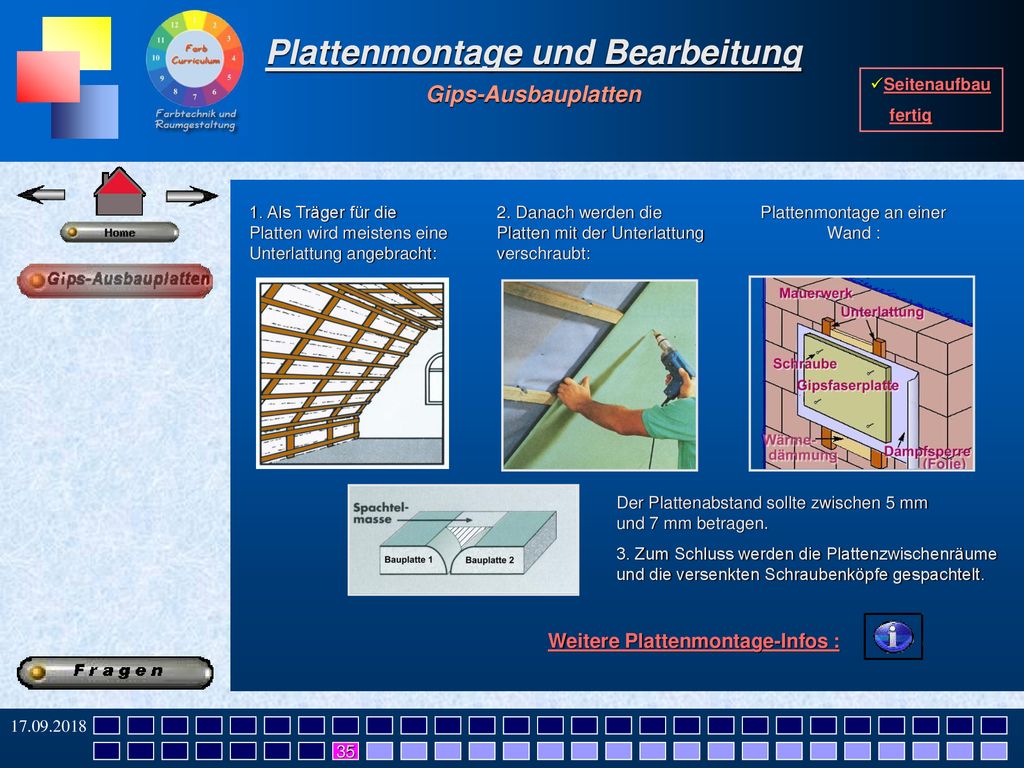

Gips-Ausbauplatten Seitenaufbau fertig 1. Als Träger für die Platten wird meistens eine Unterlattung angebracht: 2. Danach werden die Platten mit der Unterlattung verschraubt: Plattenmontage an einer Wand : Der Plattenabstand sollte zwischen 5 mm und 7 mm betragen. 3. Zum Schluss werden die Plattenzwischenräume und die versenkten Schraubenköpfe gespachtelt. Weitere Plattenmontage-Infos : 35

20 Plattenmontage und Bearbeitung

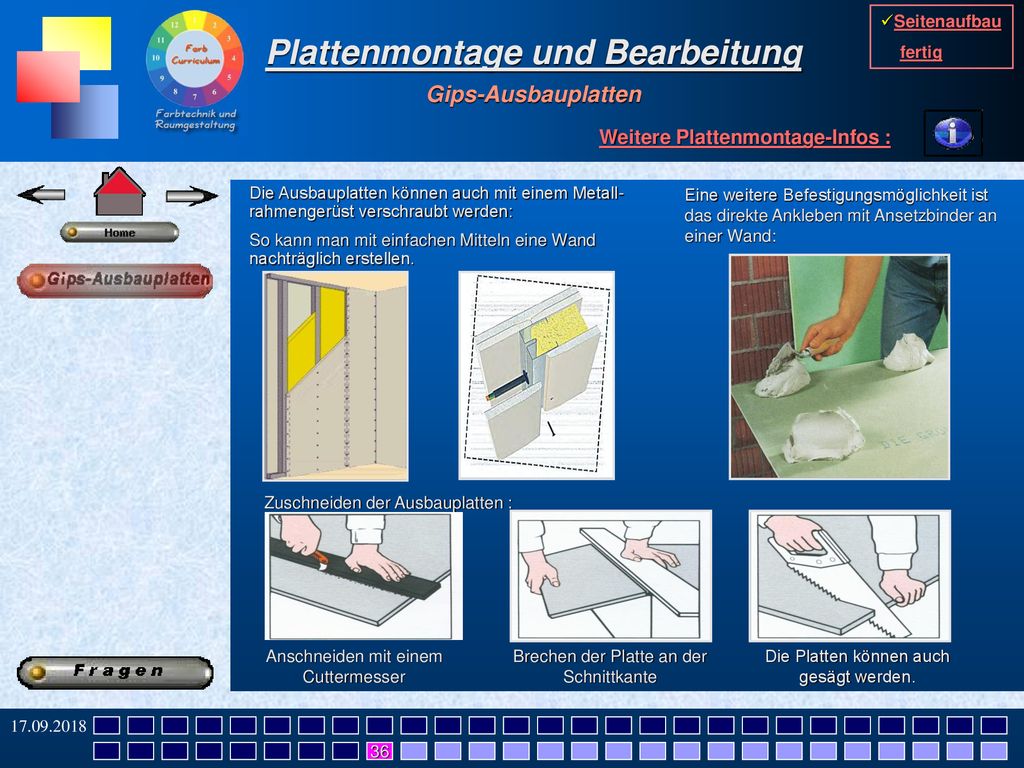

Seitenaufbau fertig Plattenmontage und Bearbeitung Gips-Ausbauplatten Weitere Plattenmontage-Infos : Die Ausbauplatten können auch mit einem Metall- rahmengerüst verschraubt werden: So kann man mit einfachen Mitteln eine Wand nachträglich erstellen. Eine weitere Befestigungsmöglichkeit ist das direkte Ankleben mit Ansetzbinder an einer Wand: Zuschneiden der Ausbauplatten : Anschneiden mit einem Cuttermesser Brechen der Platte an der Schnittkante Die Platten können auch gesägt werden. 36

21 Plattenmontage und Bearbeitung

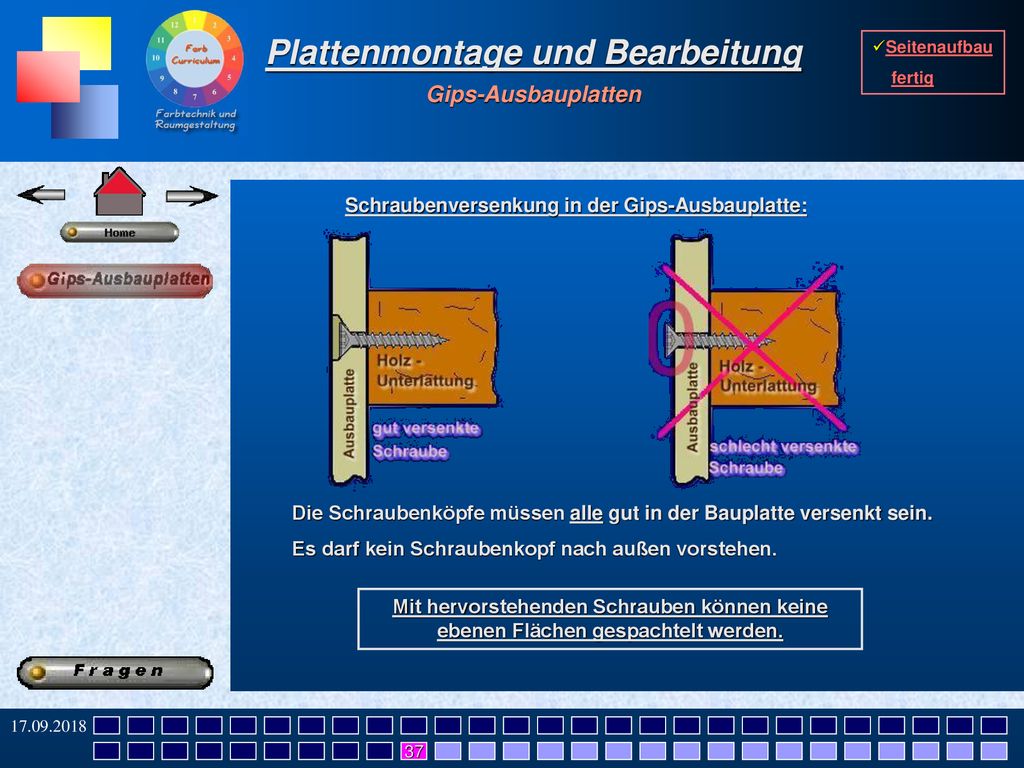

Gips-Ausbauplatten Seitenaufbau fertig Schraubenversenkung in der Gips-Ausbauplatte: Die Schraubenköpfe müssen alle gut in der Bauplatte versenkt sein. Es darf kein Schraubenkopf nach außen vorstehen. Mit hervorstehenden Schrauben können keine ebenen Flächen gespachtelt werden. 37
