1 HP Blade Systems – Update
Presentation Title HP Blade Systems – Update Thilo Lauer Technical Consultant OpenVMS Ambassador

2 Topics Vorstellung des Blade-Konzeptes BL870c
Presentation Title Topics Vorstellung des Blade-Konzeptes “Wanderung” durch eine BL860c BL870c Benutzung von c-Class Blade-Systemn Hardware-Konfiguration Firmware Updates Software-Installation/Konfiguration/Wartung September 16, 2018

3 Warum Blades? Hohe Kosten für IT-Infrastruktur
Anschaffungs-/Betriebskosten Unflexible IT-Infrastruktur “Trägkeit” der IT-Infrastruktur Platzersparnis – mehr Compute Power auf gleichem Raum als durch Verwendung von racked Servers Kabel-Management/weniger Verkabelung September 16, 2018

4 Blade-Systeme als kostengünstiger Ersatz vieler einzelner Server
Warum Blades? Power/Kühlung - Kostenreduzierung System Management – mehr Konsistenz Flexibilität – leichte Anpassungen Weniger Ersatzteile = Blade-Systeme als kostengünstiger Ersatz vieler einzelner Server September 16, 2018

5 c7000 Enclosure 10U Form Factor passt in 19” Rack, 32” Tiefe Kapazität
8 full-height oder 16 half-height Blade Slots 8 Switch Module (SWM) Slots 2 On-board Administrator (OA) Slots 6 Power Supplies (hot pluggable) 10 Hyperjet Lüfter September 16, 2018

6 c7000 Enclosure Half-Height Blade Server Full-Height Blade Server 10U
16 pro Enclosure Full-Height Blade Server 8 pro Enclosure 10U Power Supplies Einfache Konfiguration und höhere Effizienz Onboard Administrator HP Insight Display, vereinfachtes Setup September 16, 2018

7 c7000 Enclosure – voll redundant
Active Cool fans Interconnect bays Onboard Administrator Power management September 16, 2018

8 c3000 Enclosure 6U Form Factor Neue Midplane und Power Supplies
Kapazität 4 full-height oder 8 half-height Blade Slots 6 Power Supplies (hot pluggable) 6 Lüfter 4 Interconnect bays 1 Onboard Administrator (OA), 2. optional DVD September 16, 2018

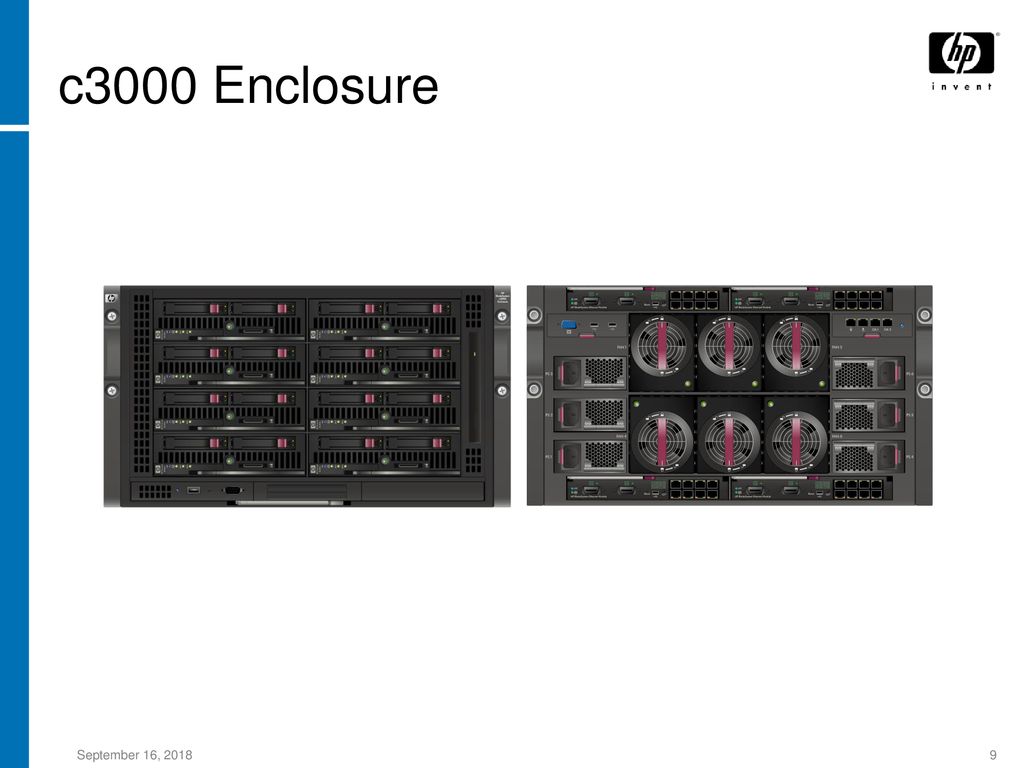

9 c3000 Enclosure September 16, 2018

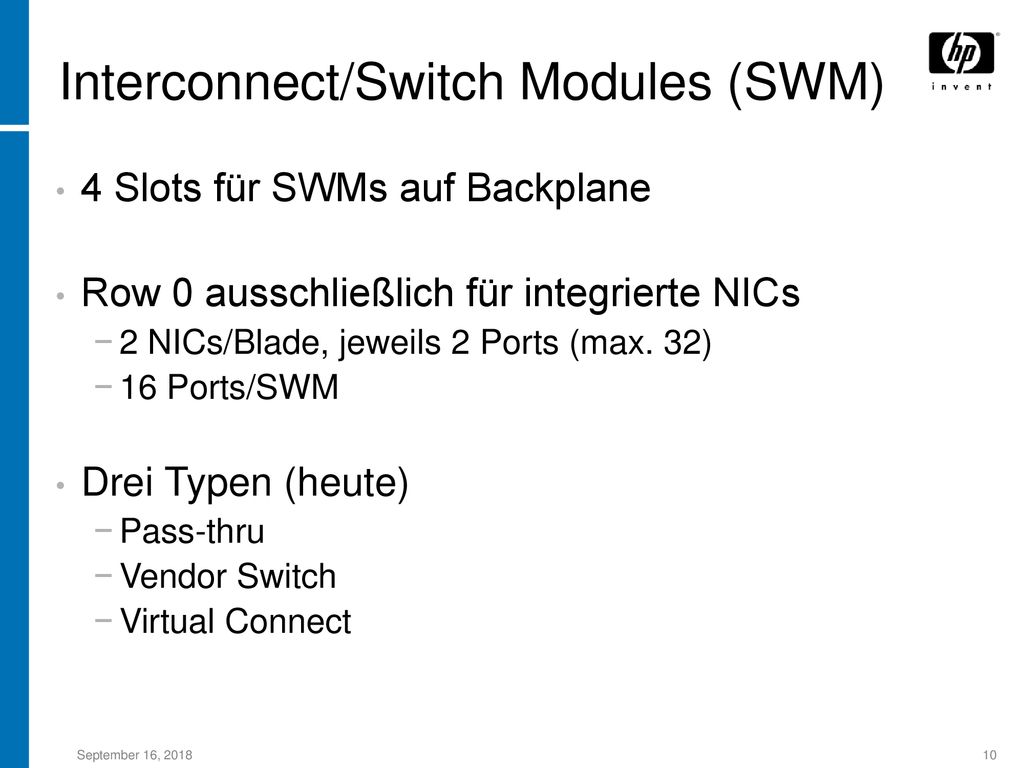

10 Interconnect/Switch Modules (SWM)
4 Slots für SWMs auf Backplane Row 0 ausschließlich für integrierte NICs 2 NICs/Blade, jeweils 2 Ports (max. 32) 16 Ports/SWM Drei Typen (heute) Pass-thru Vendor Switch Virtual Connect September 16, 2018

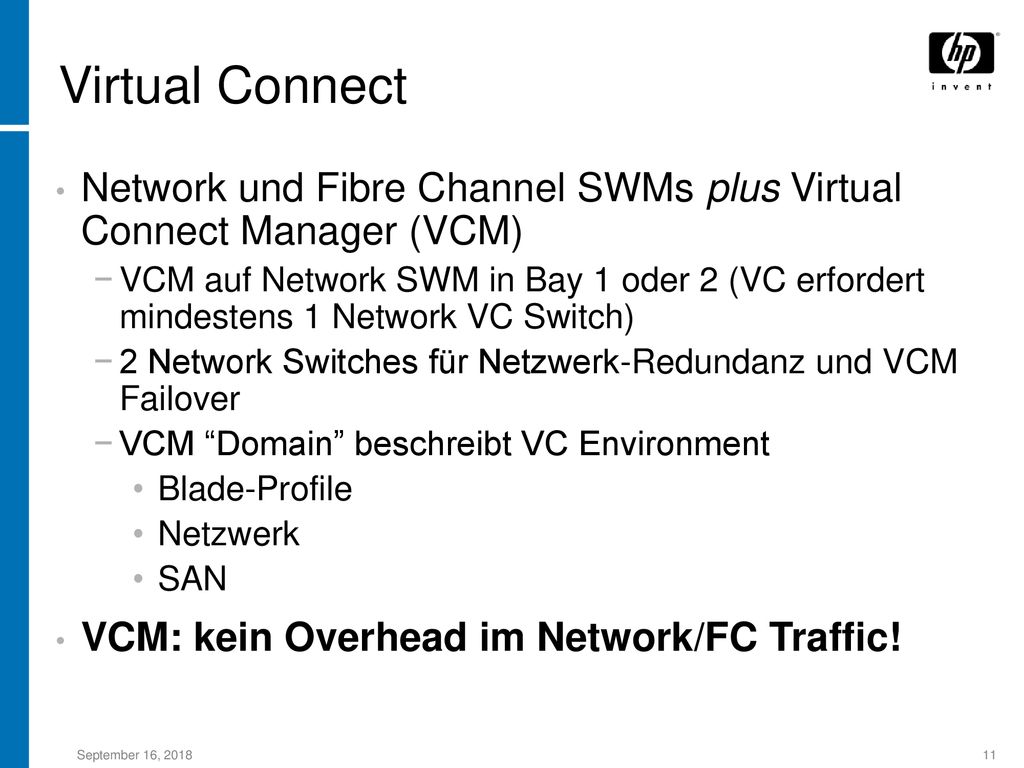

11 Virtual Connect Network und Fibre Channel SWMs plus Virtual Connect Manager (VCM) VCM auf Network SWM in Bay 1 oder 2 (VC erfordert mindestens 1 Network VC Switch) 2 Network Switches für Netzwerk-Redundanz und VCM Failover VCM “Domain” beschreibt VC Environment Blade-Profile Netzwerk SAN VCM: kein Overhead im Network/FC Traffic! September 16, 2018

12 HP Virtual Connect Ethernet Modul
MidPlane 16x 1Gb Ethernet–Connects to one NIC in each HH blade server bay 1x 10Gb–Cross-link between adjacent VC-Enet modules Mgmt Interfaces to Onboard Administrator (Enet & I2C) 2x 10Gb Ethernet (CX4) Usable as data center links or as stacking links. 8x 1Gb Ethernet (RJ45) Usable as data center links or as stacking links. Recessed module reset button Port Number & Status Indicators Indicates whether a data center link (green), stacking link (amber), or highlighted port (blue). ‘Next’ button (unused in initial release firmware) September 16, 2018

13 BL860c Management-Logik Management Processor (MP) USB 2.0 Controller
ATI RN50 Graphik-Chip 10/100MB LAN (intern) Serial/USB/Video (SUV) Connector iLO2 Interface vMedia Support Virtual keyboard/video/mouse (vKVM) support September 16, 2018

14 BL860c Server Blade 2 Processor Sockets 12 DIMM slots
Single or Dual-core Itanium Processor 1.4GHz/12MB cache 1.6GHz/12MB cache 1.6GHz/18MB cache 12 DIMM slots DDR2 in 512MB to 4GB modules Configured in pairs or quads, 1GB to 48GB Fast Core or Integrated IO LSI 1068 Serial Attach SCSI (SAS) controller (2 Drives) One channel for each on-board SAS drive Drives are Hot Plug 2 Broadcom BC5704S Gigabit Ethernet controllers 2-port controller Both are routed to the Interconnect Module in Row 0 3 PCI Express (PCIe) Mezzanine card slots Slot 1 is a Type I slot (x4) Slots 2 and 3 are Type II slots (x8) September 16, 2018

15 BL870c Server Blade 4 Processor Sockets 24 DIMM slots
Single or Dual-core Itanium Processor 1.42GHz/12MB cache 1.6GHz /18MB cache 1.6GHz /24MB cache 24 DIMM slots DDR2 in 512MB to 4GB modules Configured in pairs or quads, 4GB to 96 GB Fast Core or Integrated IO LSI 1068 Serial Attach SCSI controller (4 SAS Drives) Up to 4 Gigabit Ethernet controllers 3 PCI Express (PCIe) Mezzanine card slots Slot 1 is a Type I slot (x4) Slots 2 and 3 are Type II slots (x8) September 16, 2018

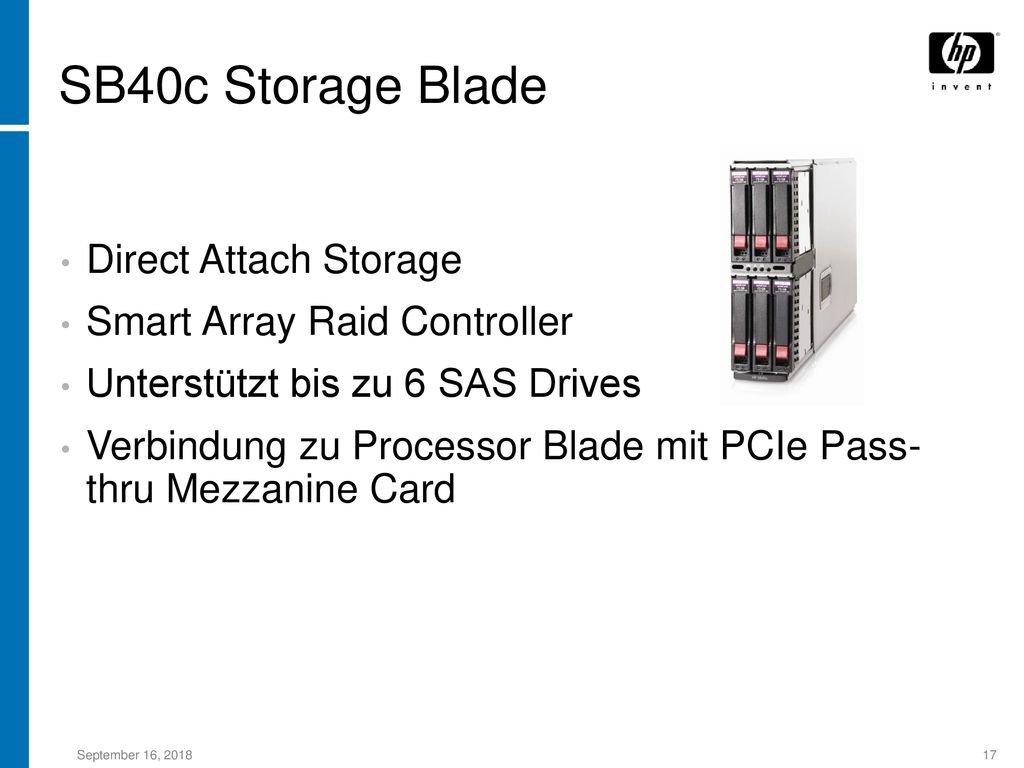

16 SB40c Storage Blade Direct Attach Storage Smart Array Raid Controller
Unterstützt bis zu 6 SAS Drives Verbindung zu Processor Blade mit PCIe Pass-thru Mezzanine Card September 16, 2018

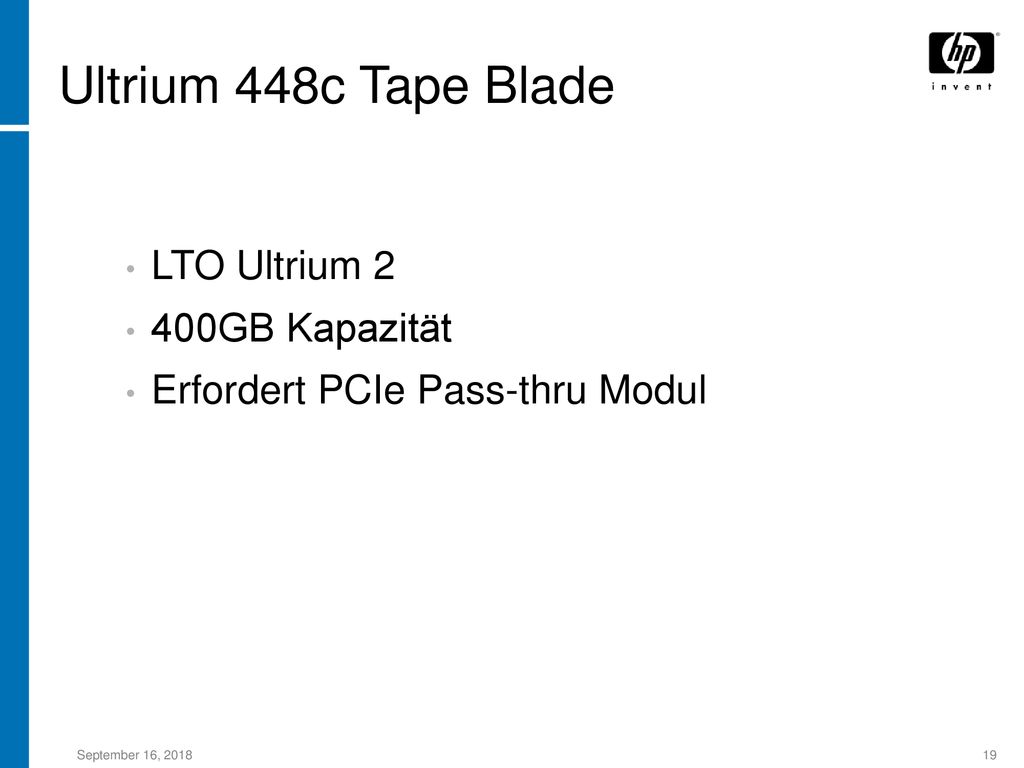

17 Ultrium 448c Tape Blade LTO Ultrium 2 400GB Kapazität
Erfordert PCIe Pass-thru Modul September 16, 2018

18 PCI Sidecar IO Blade für PCIx oder PCIe “stand-up” Module
eigene “backplane” mit 2 Slots ausschließlich für 3rd Party Module - keine Module von HP! September 16, 2018

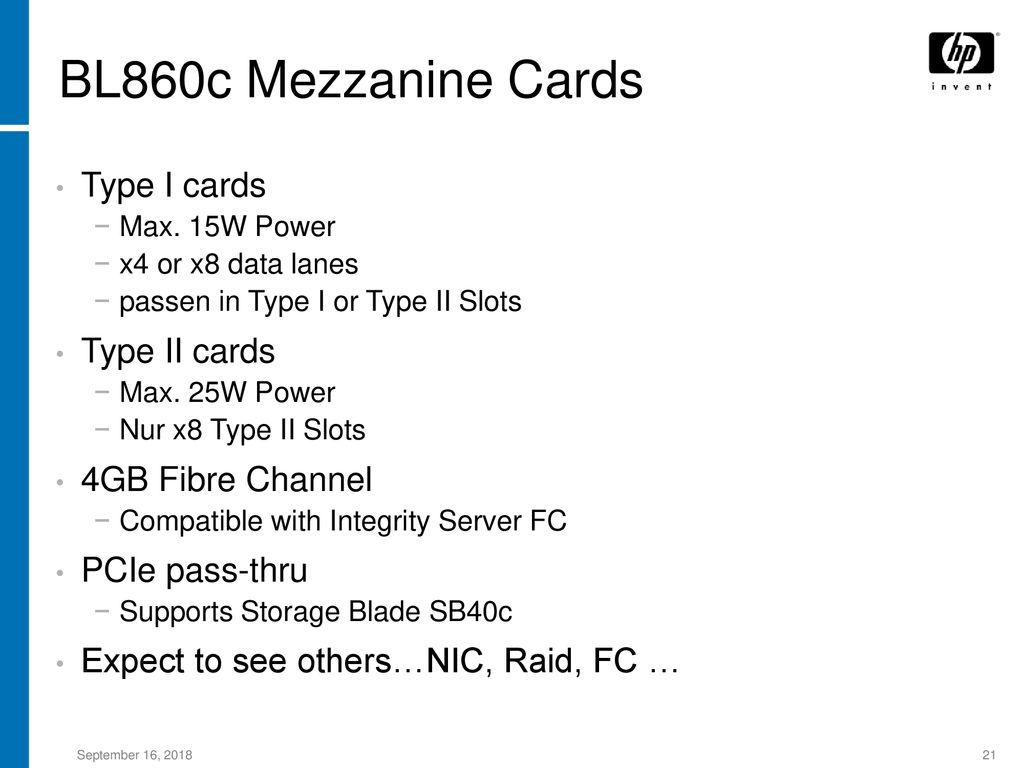

19 BL860c Mezzanine Cards Type I cards Type II cards 4GB Fibre Channel
Max. 15W Power x4 or x8 data lanes passen in Type I or Type II Slots Type II cards Max. 25W Power Nur x8 Type II Slots 4GB Fibre Channel Compatible with Integrity Server FC PCIe pass-thru Supports Storage Blade SB40c Expect to see others…NIC, Raid, FC … September 16, 2018

20 On-board Administrator (OA)…
Verwaltet alle Enclosure-bezogenen Items: Temperatur, Power, Switch Modules, Blades 2 Slots in Backplane Interfaces HTML-basierte GUI via https CLI Interface via RS-232 (Local connector), SSH, oder Telnet Management-Protokolle SNMP (heute) IPMI via iLO über lokalen 10/100 MBit Link September 16, 2018

21 …On-board Administrator (OA)
Power-On Control für Server Blades Dynamische Regelung von Power/Kühlung Enclosure Profile – einmalig aufgesetzt Real time monitoring data Firmware Updates SWM Console Interface September 16, 2018

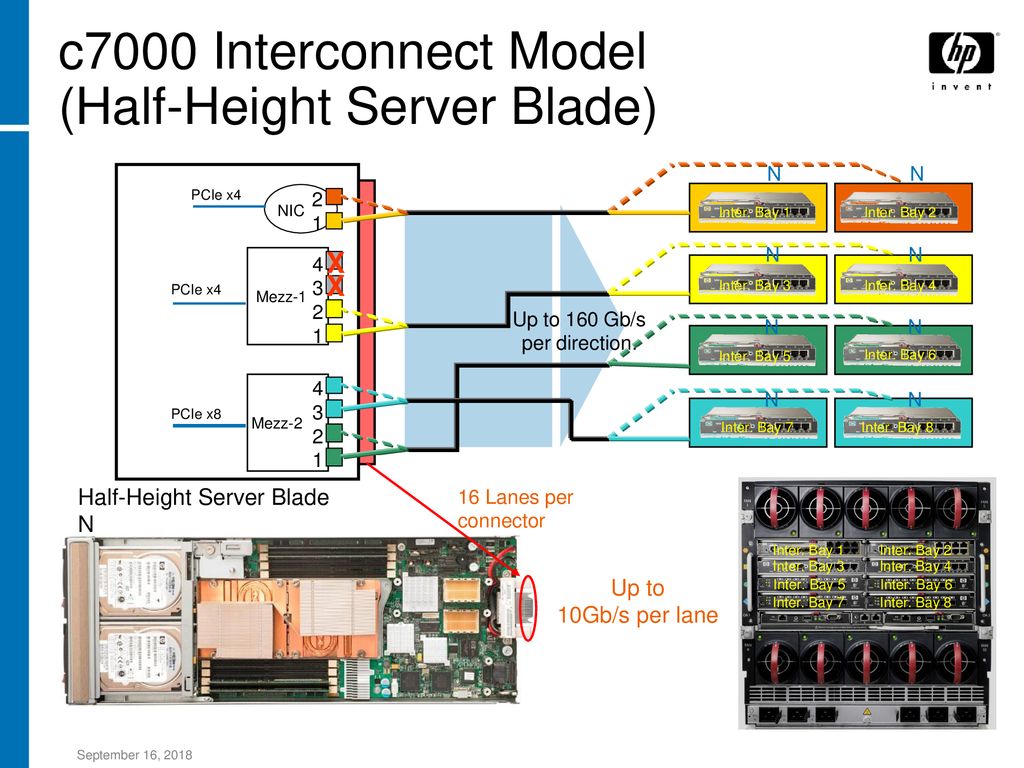

22 Up to 160 Gb/s per direction.
c7000 Interconnect Model (Half-Height Server Blade) N N PCIe x4 NIC 2 1 Inter. Bay 1 Inter. Bay 2 X N N Mezz-1 X PCIe x4 Inter. Bay 3 Inter. Bay 4 Up to 160 Gb/s per direction. N N Inter. Bay 5 Inter. Bay 6 Mezz-2 N N PCIe x8 Inter. Bay 7 Inter. Bay 8 Half-Height Server Blade N (N= 1 …. 16) 16 Lanes per connector Inter. Bay 1 Inter. Bay 3 Inter. Bay 5 Inter. Bay 7 Inter. Bay 2 Inter. Bay 4 Inter. Bay 6 Inter. Bay 8 Up to 10Gb/s per lane September 16, 2018

23 Up to 320 Gb/s per direction.
c7000 Interconnect Model (Full-Height Server Blade) N PCIe x4 NIC 2 1 Inter. Bay 1 Inter. Bay 2 Mezz-1 N + 8 Up to 320 Gb/s per direction. PCIe x4 Inter. Bay 3 Inter. Bay 4 Mezz-2 PCIe x8 Inter. Bay 5 Inter. Bay 6 PCIe x4 NIC 2 1 Inter. Bay 7 Inter. Bay 8 Mezz-3 PCIe x8 Inter. Bay 1 Inter. Bay 3 Inter. Bay 5 Inter. Bay 7 Inter. Bay 2 Inter. Bay 4 Inter. Bay 6 Inter. Bay 8 Full-Height Server Blade N (N= 1 …. 8) 32 Lanes per FH September 16, 2018

24 c-Class Power/Airflow
Power Supplies Minimum 2 Supplies (Slots 1+4) weitere Supplies = Redundanz Lüfter Minimum 4 Lüfter weitere Lüfter = Redundanz Nach Einschalten (Standby Power): OA führt Startup Script aus fragt nach Power Redundancy Scheme OA informiert über potentielle Unterbestückung von Power Supplies und/oder Lüftern September 16, 2018

25 Zugriff auf Enclosure On-board Administrator Interconnect Modules
OA Display zeigt IP-Adresse Browse zu iLO TELNET zu CLI Serielle Verbindung OA name/password Setup von IP, name/password, etc. Interconnect Modules Lokaler CLI Browse via OA September 16, 2018

26 Zugriff auf Management Processor
Presentation Title Zugriff auf Management Processor TELNET zu Management Processor (MP) auf jedem Server Blade Traditionelle Methode des Konsolen-Zugriffs Browse zu MP “SUV”-Kabel für seriell/USB/VGA-Verbindung zu jedem Server Blade Login-Informationen auf Label am Gerät Virtual KVM (vKVM) September 16, 2018

27 Zugriff auf Management Console
September 16, 2018

28 Check Firmware! Zuerst Update des OA Interconnect Modules
Server Blades Baseboard Management Controller (BMC) Management Processor (MP) System Firmware (SFW) Integrated IO (FRU EEPROMs, etc.) Mezzanine Cards Storage Blades September 16, 2018

29 OpenVMS und Blades c-Class Support ab 06/2007
V8.3 plus Update/Patch Kits SB40c (07/2007) Virtual Connect (09/2007) Zusätzliche Features in V8.3-1H1 (11/2007) Provisioning Web Based Enterprise Management (WBEM Providers) vMedia Montvale c3000 Enclosure September 16, 2018

30 OpenVMS und Blades Mögliche Szenarien: Installation von OpenVMS:
Presentation Title OpenVMS und Blades Mögliche Szenarien: Mehrere Blades in einem Enclosure Verschiedene Betriebssysteme im Enclosure Mehrere OpenVMS Nodes im Enclosure Installation von OpenVMS: Traditionell per PCSI Product Install HP Systems Insight Manager (HPSIM) September 16, 2018

31 Traditioneller OpenVMS Install
Presentation Title Traditioneller OpenVMS Install Boot von externer DVD Nutzung eines InfoServers Boot via vMedia DVD September 16, 2018

32 HP SIM zentrales Management Tool für Blade Systems
unabhängig vom Betriebssystem Installation, Upgrade, Monitoring Einheitliches “Look and Feel” Inventory, fault, and configuration management Läuft auf HP-UX, Windows und Linux SSL, SSH Support Remote Execution von Commands, Scripts Erweiterbarkeit durch Plug-Ins September 16, 2018

33 Ein Blade System unter HP SIM
September 16, 2018
