1 Magnetstromversorgung PETRA III
PETRA III Seminar Grömitz

2 Struktur Vorbeschleuniger Linac/PIA DESY Strahltransportwege PETRA
Entwicklungen Blick in die Hallen

3 PIA 1 Dipol wurde durch ein HERA Geräte ersetzt und in den Keller des Geb. 20 installiert Die Geräte wurden in einen anderen Raum umgesetzt 14 Korrekturen werden erneuert Ziel 2009

4 LINAC II + Strahlführung

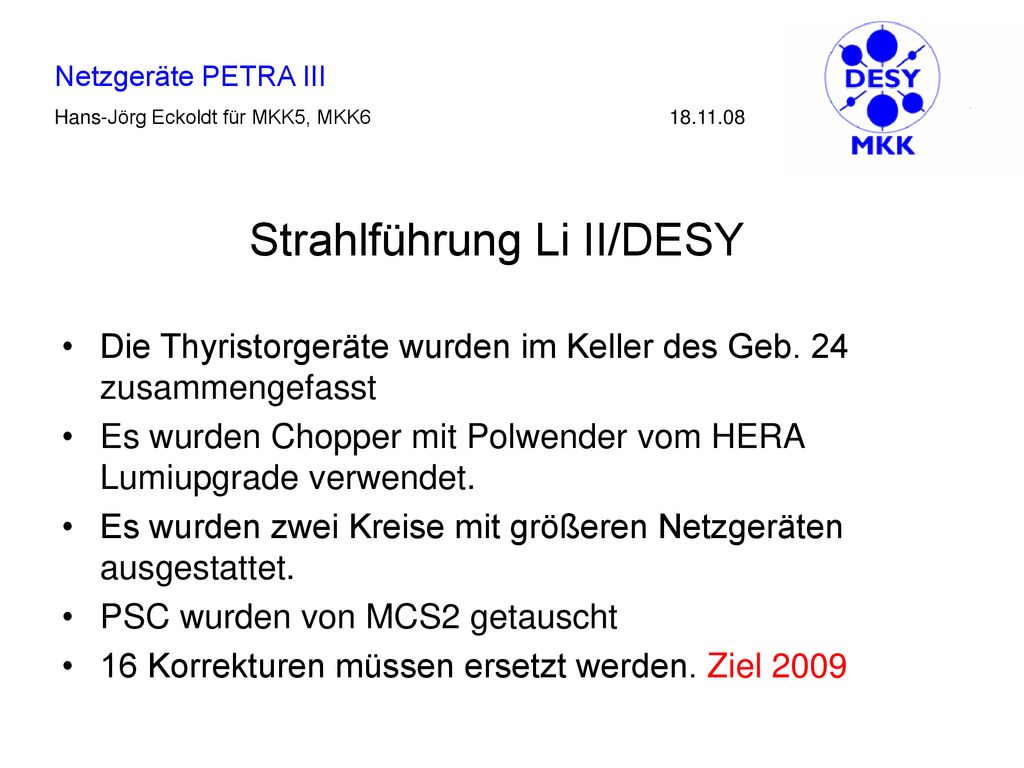

5 Strahlführung Li II/DESY
Die Thyristorgeräte wurden im Keller des Geb. 24 zusammengefasst Es wurden Chopper mit Polwender vom HERA Lumiupgrade verwendet. Es wurden zwei Kreise mit größeren Netzgeräten ausgestattet. PSC wurden von MCS2 getauscht 16 Korrekturen müssen ersetzt werden. Ziel 2009

6 Li II/PIA/Transportweg Versorgungsraum 2 + 3

7 DESY II

8 DESY II Zyklokonverter, Steinmetz, White
Magnet circuit

9 White Kreis

10 Summendrossel

11 Kondensatoren

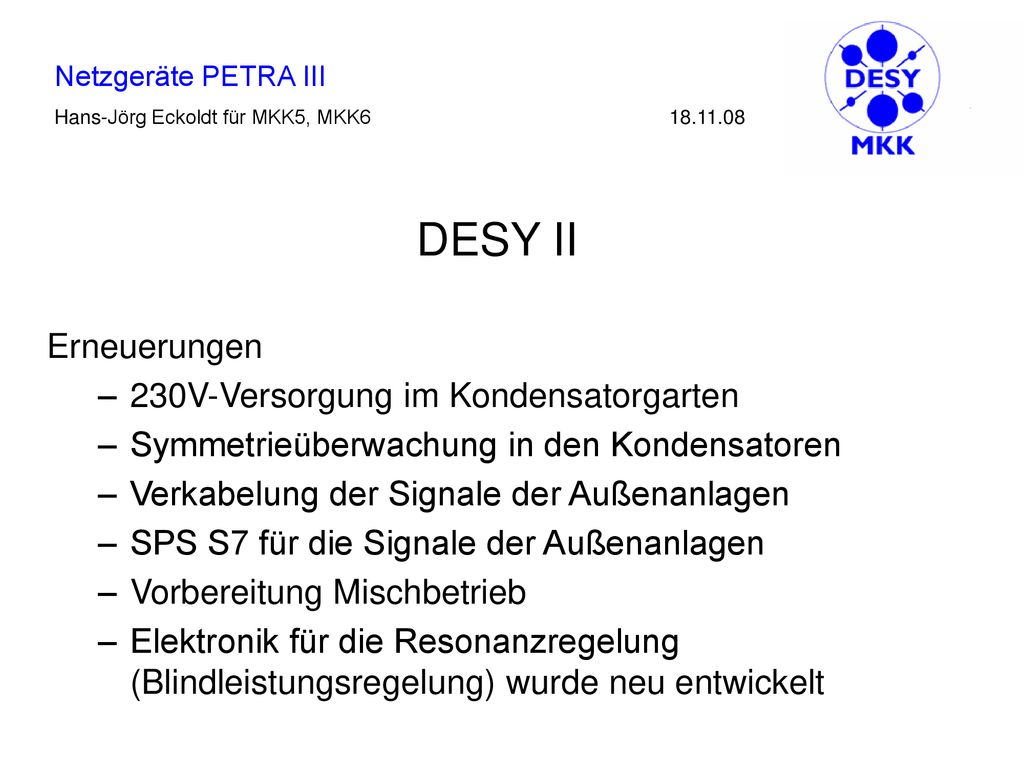

12 DESY II Erneuerungen 230V-Versorgung im Kondensatorgarten
Symmetrieüberwachung in den Kondensatoren Verkabelung der Signale der Außenanlagen SPS S7 für die Signale der Außenanlagen Vorbereitung Mischbetrieb Elektronik für die Resonanzregelung (Blindleistungsregelung) wurde neu entwickelt

13 DESY II Nicht in der Zeit erreichte Ziele Beschaffungen
Resonanzdrosseln der Quadrupole Netzgeräte

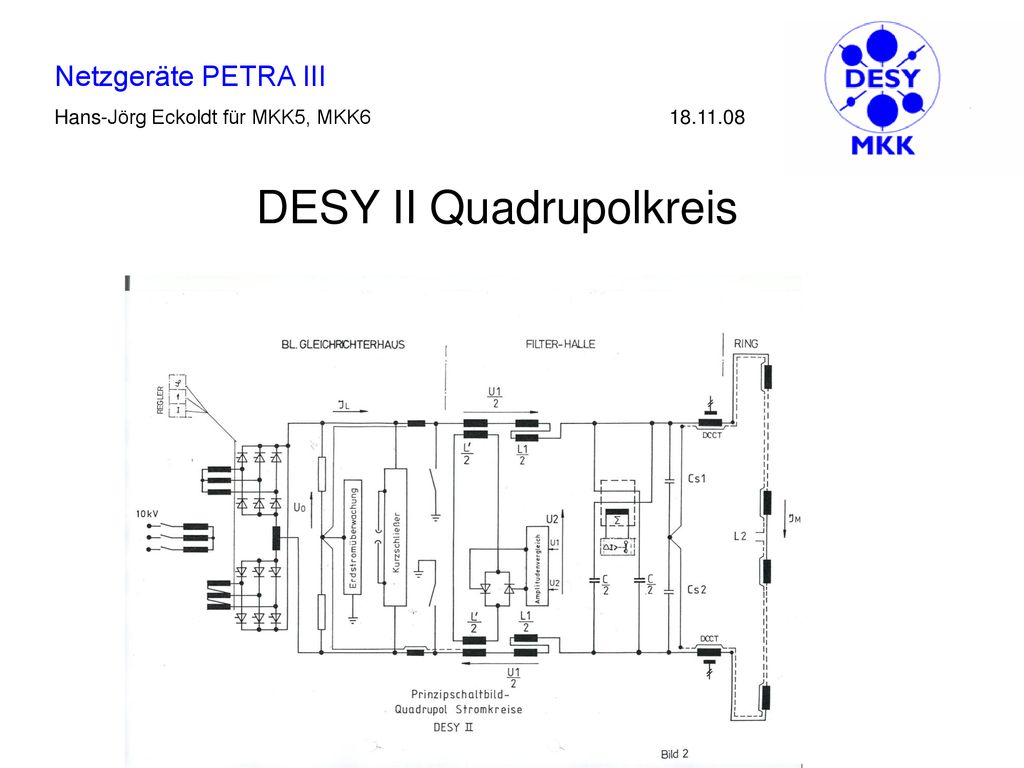

14 DESY II Quadrupolkreis

15 DESY II Quadrupolkreis

16 NINA-Magnete Quadrupole

17 Kondensatoren + DCCT Quadrupole

18 Drosseln und Trafos für die Resonanzregelung DESY II QP

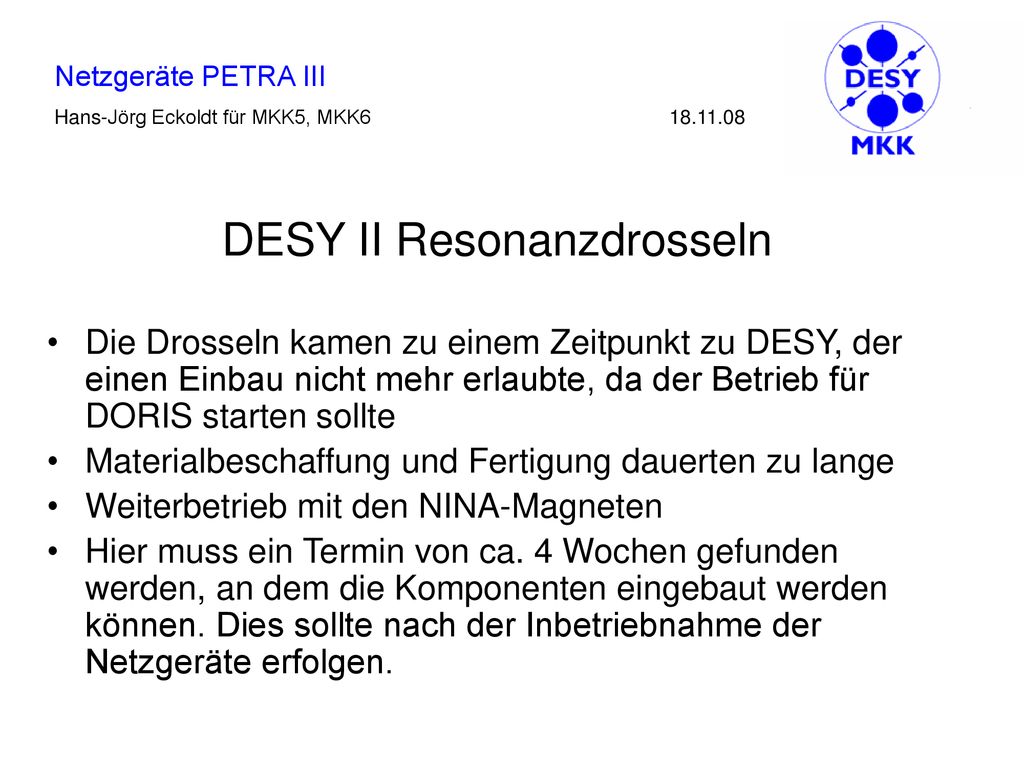

19 DESY II Resonanzdrosseln
Die Drosseln kamen zu einem Zeitpunkt zu DESY, der einen Einbau nicht mehr erlaubte, da der Betrieb für DORIS starten sollte Materialbeschaffung und Fertigung dauerten zu lange Weiterbetrieb mit den NINA-Magneten Hier muss ein Termin von ca. 4 Wochen gefunden werden, an dem die Komponenten eingebaut werden können. Dies sollte nach der Inbetriebnahme der Netzgeräte erfolgen.

20 DESY II Netzgeräte Die Geräte werden in Spanien gefertigt.
Es wurde zu einem recht frühen Zeitpunkt klar, dass die Geräte nicht fertig werden würden. Die alten Geräte wurden daraufhin nicht abgebaut, und die Peripherie so angepasst, dass sowohl die alten als auch neuen Geräte bedient werden können Anfang November in der DORIS Wartungswoche fanden die Tests für die Abnahme der Regelung statt.

21 Sextupol-Netzgeräte

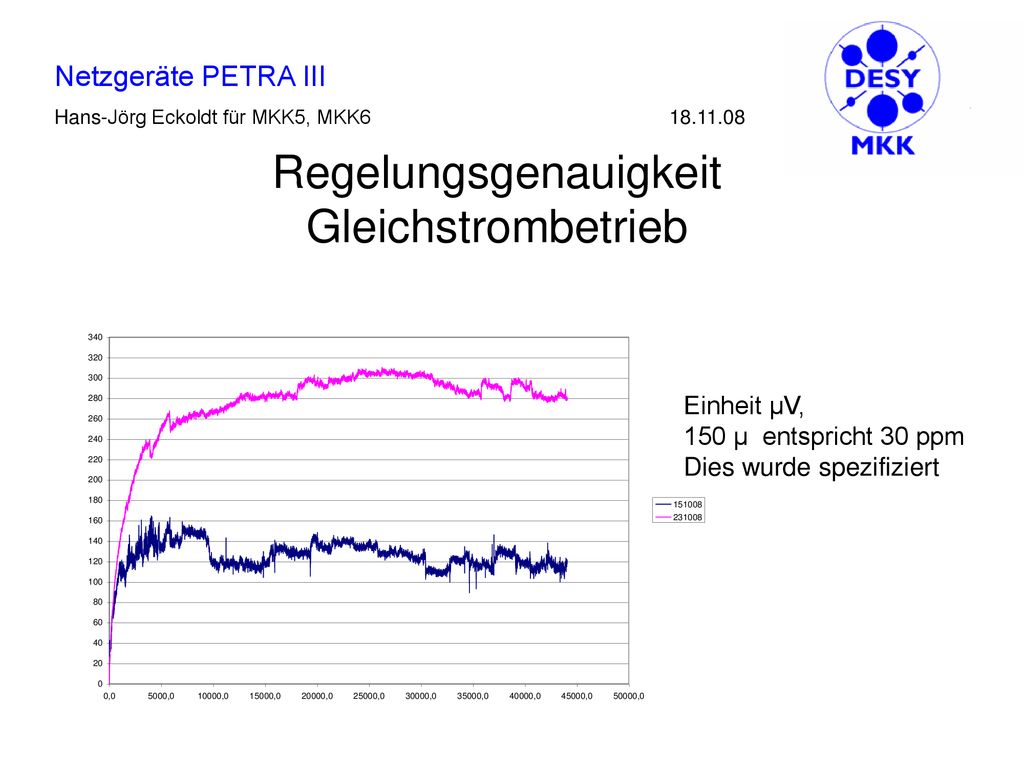

22 Regelungsgenauigkeit Gleichstrombetrieb
Einheit µV, 150 µ entspricht 30 ppm Dies wurde spezifiziert

23 DESY II Netzgeräte Ziel ist es bis Mitte 2009 die Geräte in Wartungspausen in stückweise in Betrieb zu nehmen Januar 09 Dipol AC Mai Dipol DC, Sextupol (Reserve) Juni Quadrupole Weitere Planung für die Inbetriebnahme des Universalreservegerätes und Betrieb des Dipol AC noch nicht erfolgt

24 Strahlführung Desy-Petra
Die komplette Verkabelung musste erneuert werden, da die alte Verkabelung nicht mehr dem Brandschutz entsprach (nicht FRNC). Es werden 4 weitere Kreise eingeführt. Die Netzgeräte werden aus dem ehemaligen p-Weg genutzt. Die Korrekturnetzgeräte wurden nach Maschinen getrennt aufgestellt.

25 Strahltransportweg DESY Petra fertig in Betrieb genommen

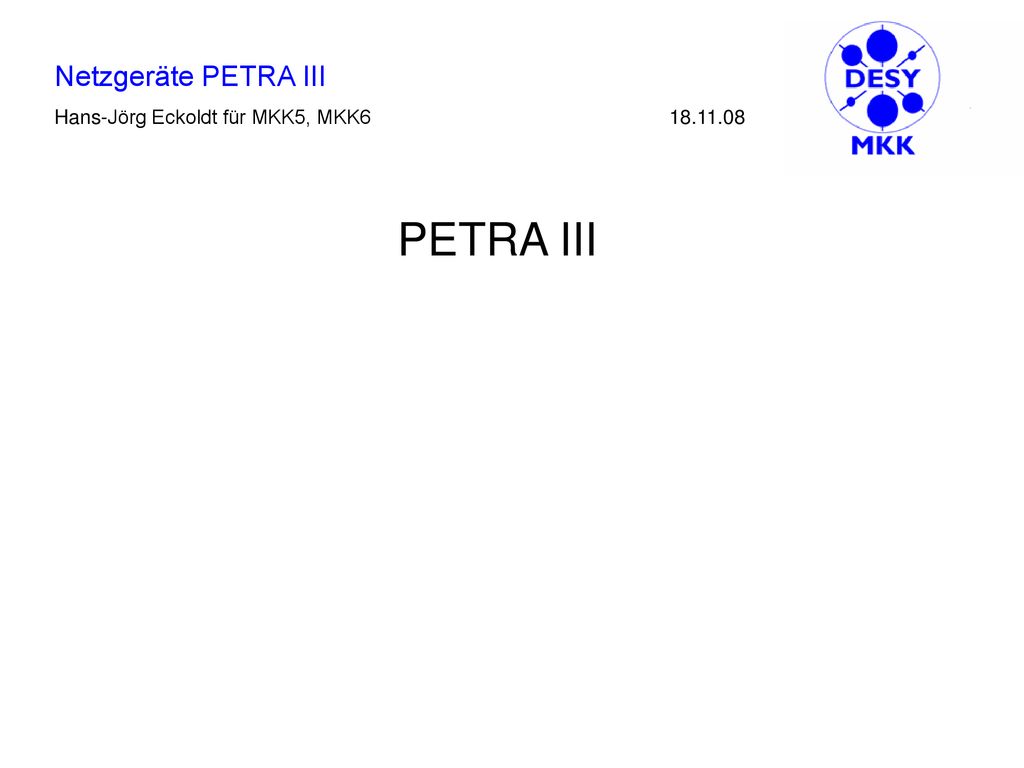

26 PETRA III

27 PETRA III Netzgeräte inkl. Reserve
Korrekturgeräte 10A, 40V Stück 5 A, 60V Stück Choppernetzgeräte +/- 60A, 50V Stück 600 A, 50 V Stück 200 A, 50 V Stück 400 A, 100 V Stück (HERA umgebaut) Thyristorgeräte 600 A Stück (HERA)

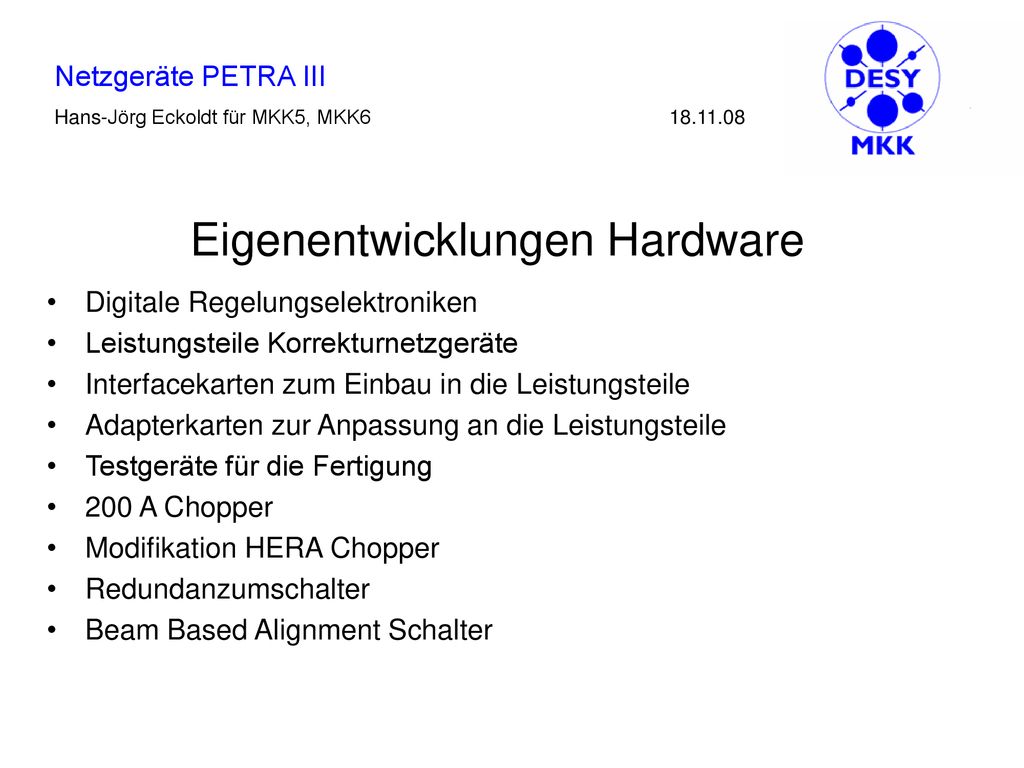

28 Eigenentwicklungen Hardware
Digitale Regelungselektroniken Leistungsteile Korrekturnetzgeräte Interfacekarten zum Einbau in die Leistungsteile Adapterkarten zur Anpassung an die Leistungsteile Testgeräte für die Fertigung 200 A Chopper Modifikation HERA Chopper Redundanzumschalter Beam Based Alignment Schalter

29 Digitale Regelungskarte 20 bit Auflösung, ppm Genauigkeit

30 Regelung für Netzgeräte

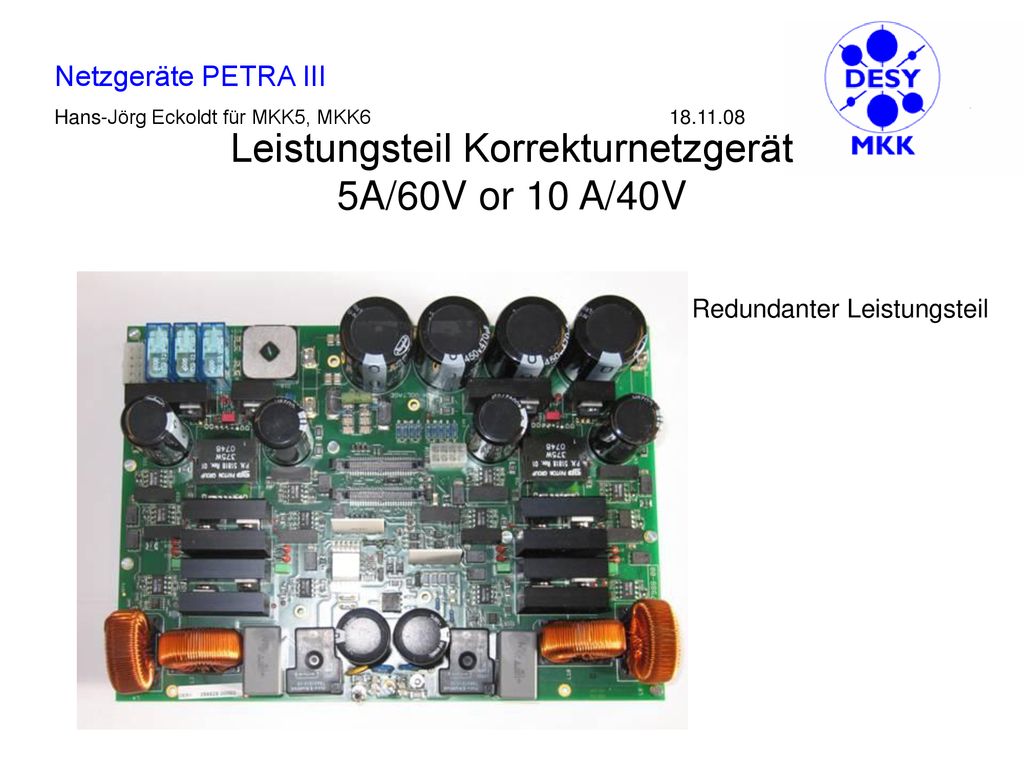

31 Leistungsteil Korrekturnetzgerät 5A/60V or 10 A/40V
Redundanter Leistungsteil

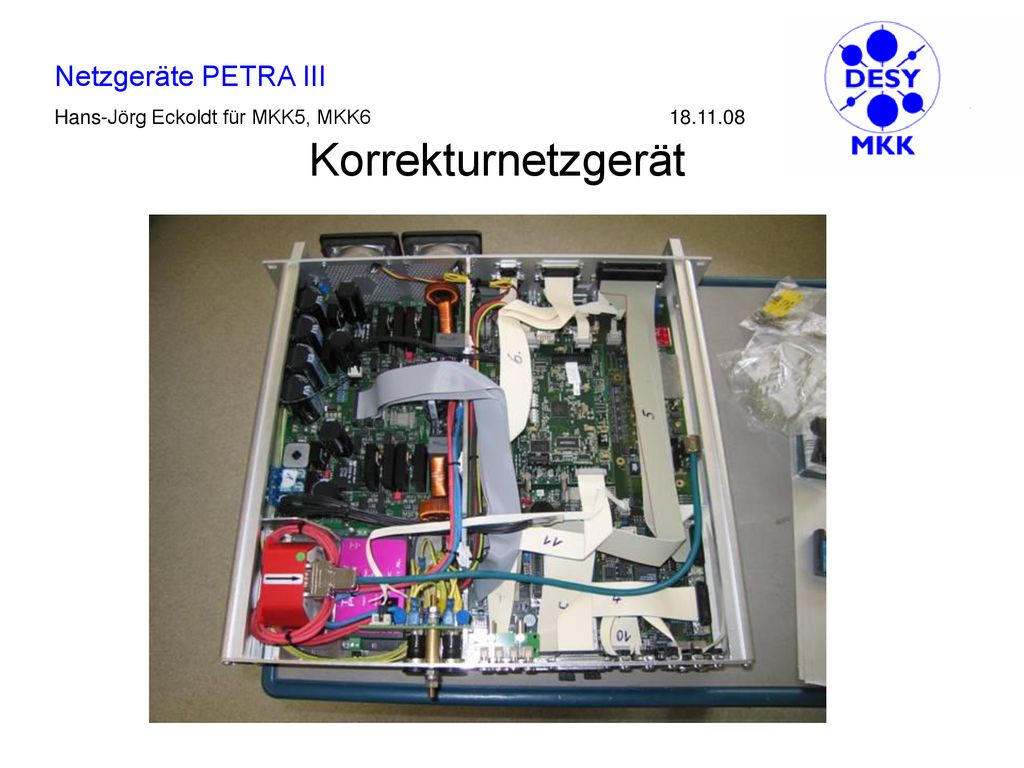

32 Korrekturnetzgerät

33 Korrekturnetzgerät und Regelung Prototypen für die Serienfreigabe

34 EMV Messung erfolgreich

35 Messbox für die digitale Regelungstechnik Es werden “analoge” Messgrößen erzeugt

36 Adapter- und Interfacekarte

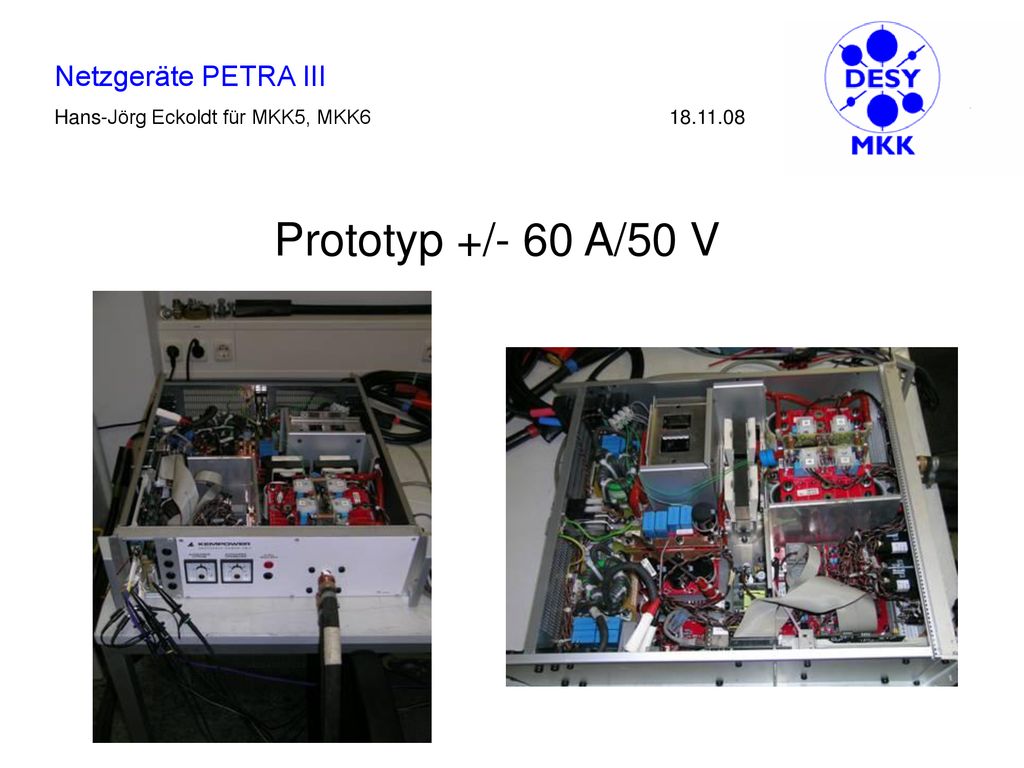

37 Prototyp +/- 60 A/50 V

38 400 A Chopper

39 Eigenentwicklung SPS Beam Based Alignment
Steuerung Diodengeräte Redundanzsystem Verknüpfung, Verteilung der Pilotherme und DFW an die Netzgeräte und Wasseranlagen

40 Pilothermüberwachung mit SPS

41 Umschalterschrank für das Redundanzsystem der Thyristorgeräte

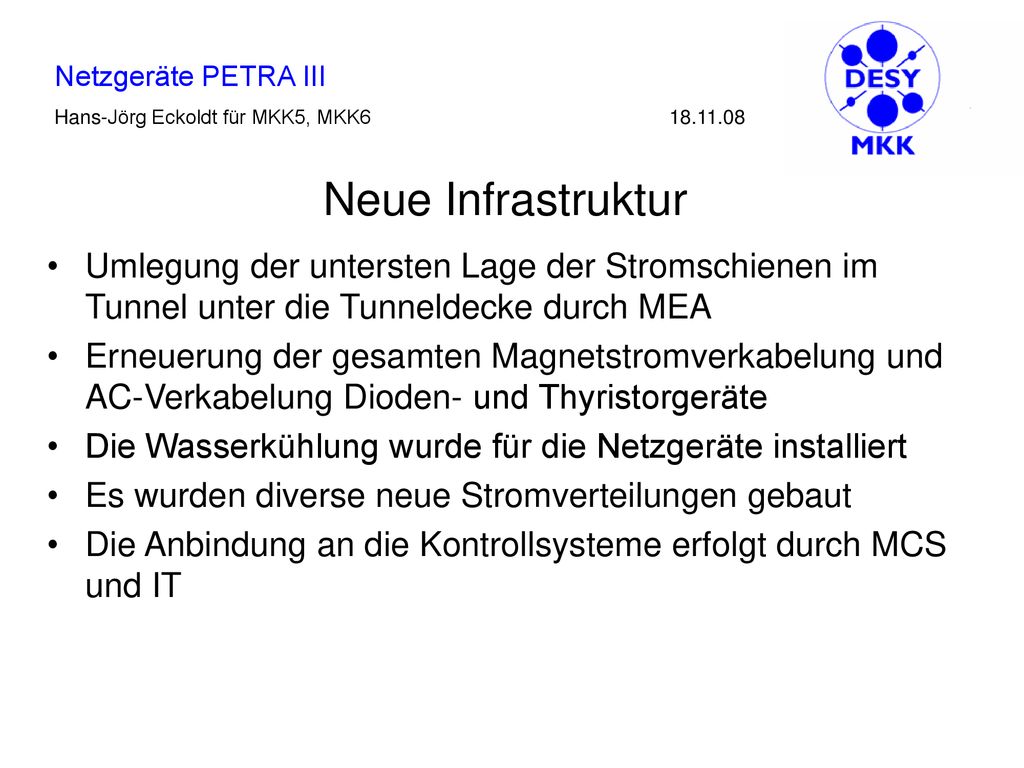

42 Neue Infrastruktur Umlegung der untersten Lage der Stromschienen im Tunnel unter die Tunneldecke durch MEA Erneuerung der gesamten Magnetstromverkabelung und AC-Verkabelung Dioden- und Thyristorgeräte Die Wasserkühlung wurde für die Netzgeräte installiert Es wurden diverse neue Stromverteilungen gebaut Die Anbindung an die Kontrollsysteme erfolgt durch MCS und IT

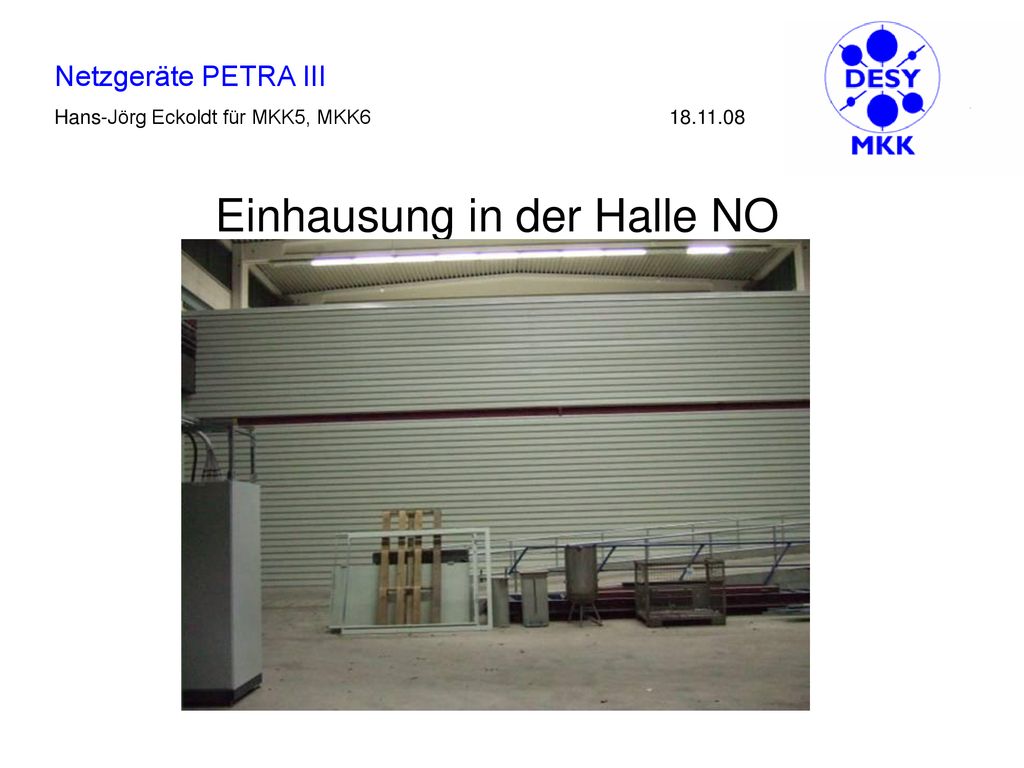

43 Einhausung in der Halle NO

44 Netzgeräte Halle NO Thyristorgeräte werden diese Woche in Betrieb genommen

45 Erdungsanlage/Netzgeräte

46 Verkabelung der Stromschienen Halle NO

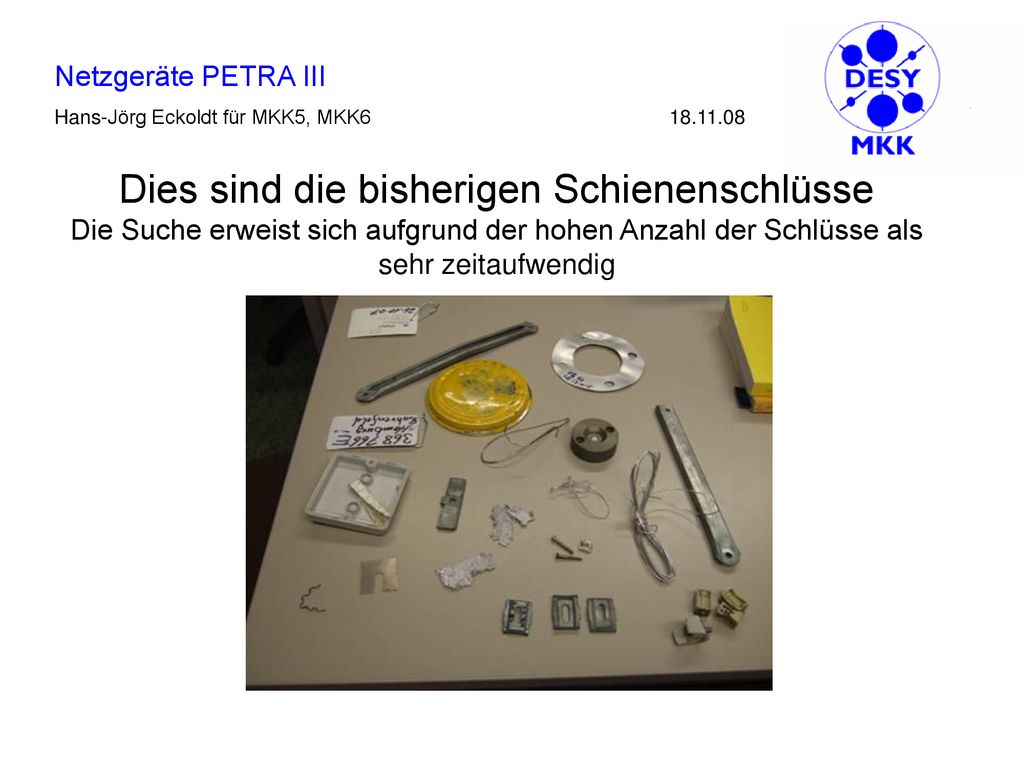

47 Dies sind die bisherigen Schienenschlüsse Die Suche erweist sich aufgrund der hohen Anzahl der Schlüsse als sehr zeitaufwendig

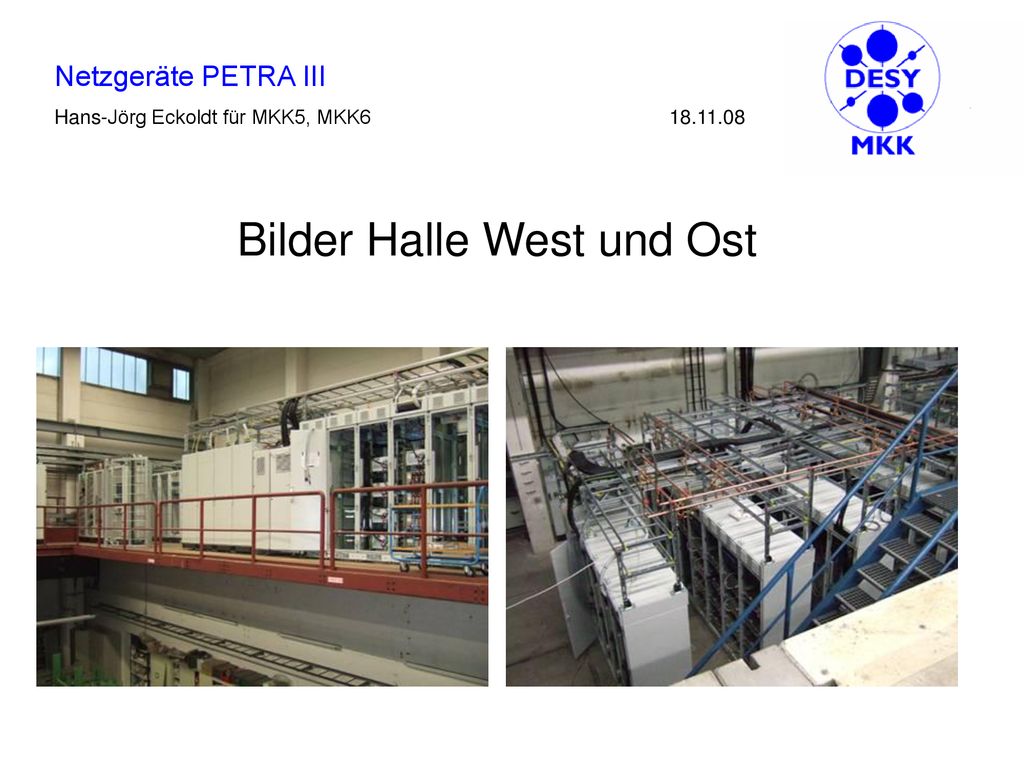

48 Bilder Halle West und Ost

49 Experimentierhalle Elektronikgang

50 Experimentierhalle Elektronikgang

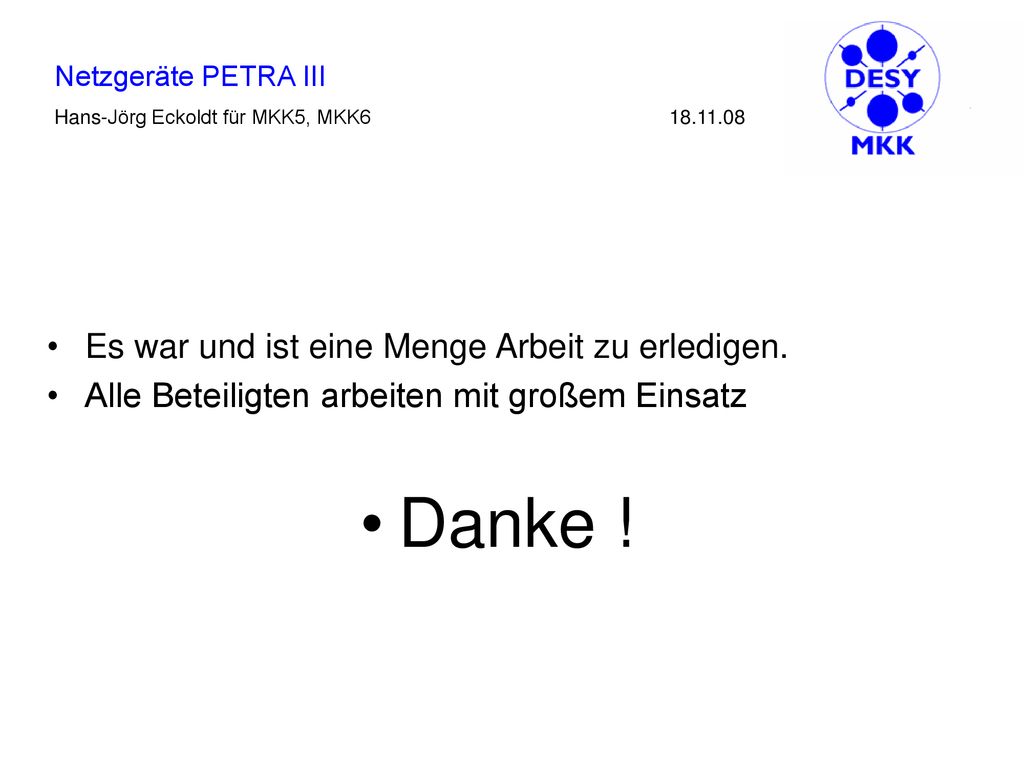

51 Danke ! Es war und ist eine Menge Arbeit zu erledigen.
Alle Beteiligten arbeiten mit großem Einsatz Danke !
