Hydraulik- pumpen Die Hydraul ikpump e saugt Hydraul ikflüssig keit aus einem Tank an und fördert dieses Mediu m in ein Hydraul iksyste m. Die unter Druck stehen de Hydraul ikflüssig keit kann dann über Leitung en, Schläu che und Ventile zu „Aktore n“ (Hydra ulikzylin der, Hydraul ikmotor en) geleitet werden
2
Hydraulikpumpen Arten
Bauart Flügel Zahnrad Kolben Beispiele Flügelzellenpumpe Zahnradpumpe Schraubenspindelpumpe Axialkolbenpumpe Radialkolbenpumpe Hubkolbenpumpe
3
Zahnradpumpe: Zahnradpumpen werden als außen und innen Zahnradpumpen gebaut. Sie fördern die Flüssigkeit in den Zahnlücken beider Zahnräder vom Saugraum in den Druckraum. Zahnradpumpen sind immer Konstantpumpen.
4
Flügelzellenpumpe: Bei Flügelzellenpumpen läuft die Pumpenwelle mit den Flügeln in einem Gehäuse, das zwei meist sichelförmige Ausfräsungen. Dabei wird die Hydraulikflüssigkeit in den von je zwei Flügeln und der Gehäusewand gebildeten Zellen von der Saugseite auf die Druckseite verdrängt.
5
Radialkolbenpumpen Bei Radialkolbenpumpen sind die Kolben senkrecht zu Drehachse angeordnet. Der Zylinderstern wird angetrieben und dreht sich dabei auf dem feststehenden Steuerzapfen. Die Kolben, die sich am exzentrisch gelagerten Hubring abstützen, führen eine radiale Bewegung aus und fördern dadurch die Flüssigkeit von der Saug- auf die Druckseite.
6
Zeichnerische Darstellung von Hydraulikpumpen
Die Konstantpumpe liefert abhängig von der Drehzahl und dem Verdrängungsvolumen einen konstanten Volumenstrom. z.B.: Zahnradpumpen; Flügelzellenpumpe
7
Zeichnerische Darstellung von Hydraulikpumpen
Die Drehzahl der Verstellpumpe kann im Betrieb verändert werden. Die Pumpe liefert abhängig von der variablen Drehzahl und dem Verdrängungsvolumen einen variablen Volumenstrom z.B.: Axialkolbenpumpe; Radialkobenpumpe
8

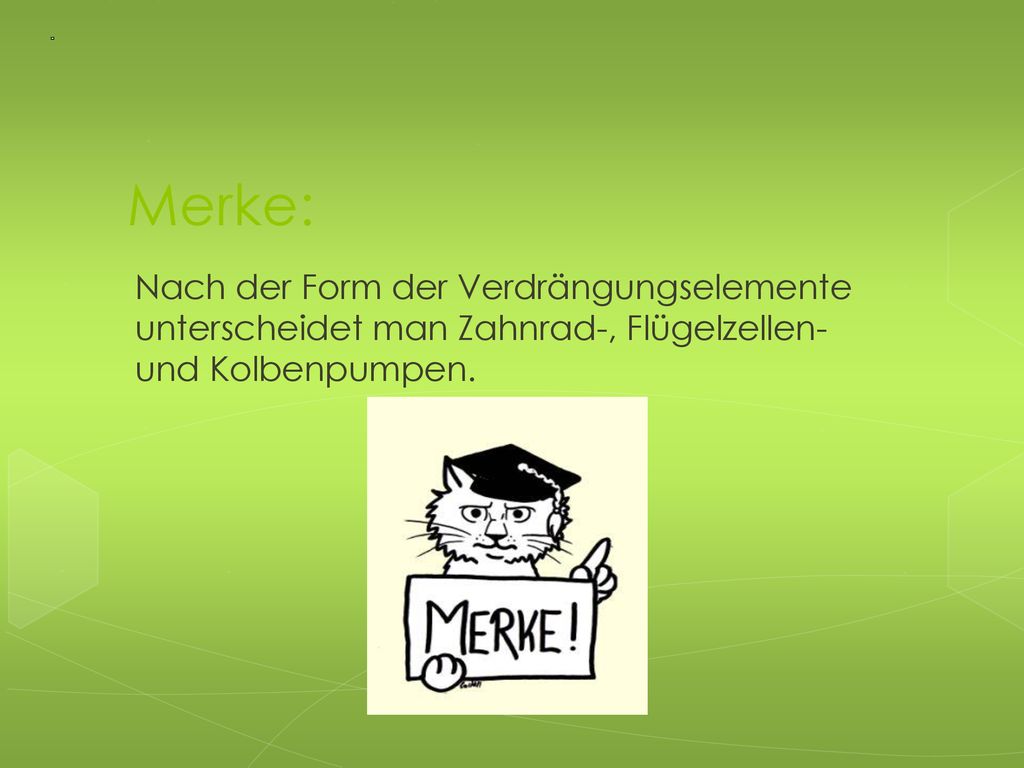

Merke: Nach der Form der Verdrängungselemente unterscheidet man Zahnrad-, Flügelzellen- und Kolbenpumpen.
