1 Organum vestibulocochleare Inneres Ohr: Corti Organ und Hörbahn
Anna Németh 2017

2 Auris interna (Innenohr – Labyrinth)
Labyrinthus osseus (Knöchernes Labyrinth) Perilymphe Vestibulum Canales semicirculares (ant., post., lat.) Cochlea Labyrinthus membranaceus (Häutiges Labyrinth) Endolymphe Ductus cochlearis Utriculus Sacculus Ductus semicirculares (ant., post., lat.)

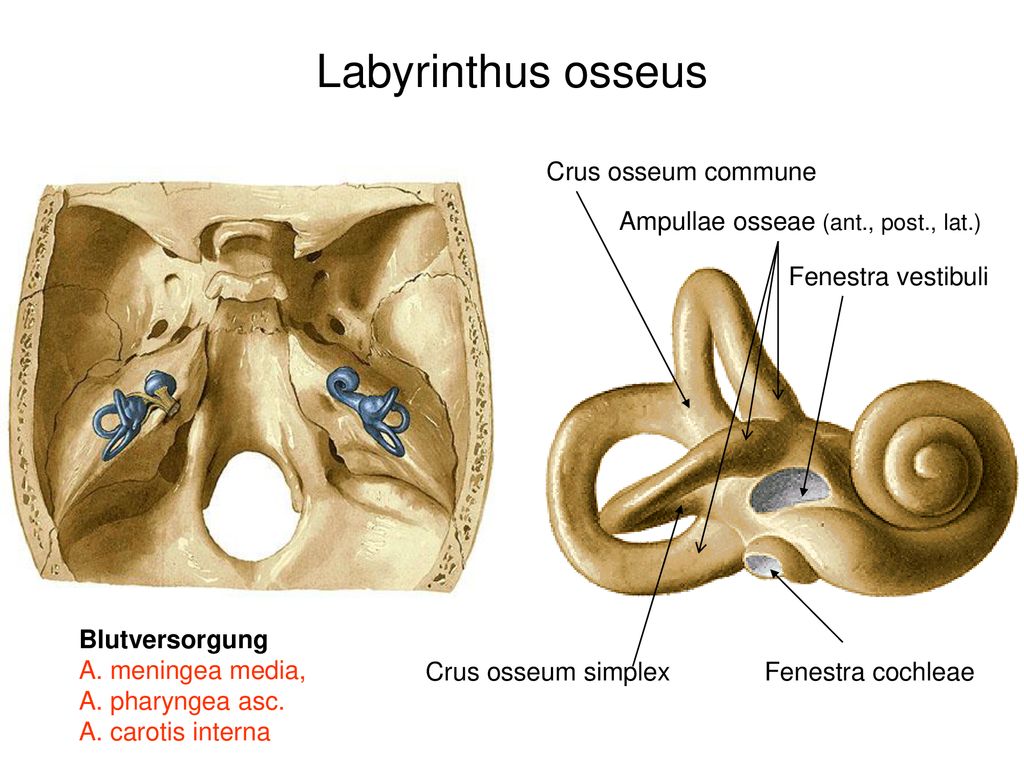

3 Labyrinthus osseus Crus osseum commune
Ampullae osseae (ant., post., lat.) Fenestra vestibuli Blutversorgung A. meningea media, A. pharyngea asc. A. carotis interna Crus osseum simplex Fenestra cochleae

4 Labyrinthus membranaceus I
Saccus endolymphaticus Ductus endolymphaticus Ductus semicircularis ant. Aqueductus vestibuli Vestibulum Ductus semicircularis post. Ductus cochlearis Ductus semicircularis lat. Sacculus Ductus reuniens Aqueductus cochleae (Canaliculus) Ductus utriculosaccularis

5 Endolymph und Perilymph
Endolympha: Wie im intrazell. Flüssigkeit: Hohe K+ niedrige Na+ Concentration, Produziert wird: von Stütz Zellen des häutigen Labyrinth, und von Stria vascularis des Ductus cochlearis, Resorbtion: Saccus endolymphaticus Perilympha: Wie im Liquor (extrazell. Flüssigkeit): hohe Na+, niedrige K+-Konzentration Ist mit dem subarachnoidealen Raum in Verbindung Perilymphatische Schleusen: Aquaeductus vestibuli: aus dem Vestibulum auf die hintere Fläche des Pyramis (enthält den Ductus endolymphaticus) Aquaeductus cochleae: aus der Cochlea zu ihre Öffnung: zwischen Fossula petrosa und Fossa jugularis . (hier ist eine Verbindung mit dem subarachnoidealen Raum um N. IX.).

6 (Tractus spiralis foraminosus)
Fundus meatus acustici interni Anterior Posterior Area nervi facialis Area vestibularis superior Crista transversa Area vestibularis inferior Foramen singulare Area cochlearis (Tractus spiralis foraminosus) .. Aspectus medialis

7 Cochlea Canalis spiralis cochleae, Modiolus
Scala vestibuli Lamina spiralis ossea Scala tympani Modiolus: Canalis longitudinalis et spiralis modioli Meatus acusticus int.

8 Ductus cochlearis Nervus cochlearis

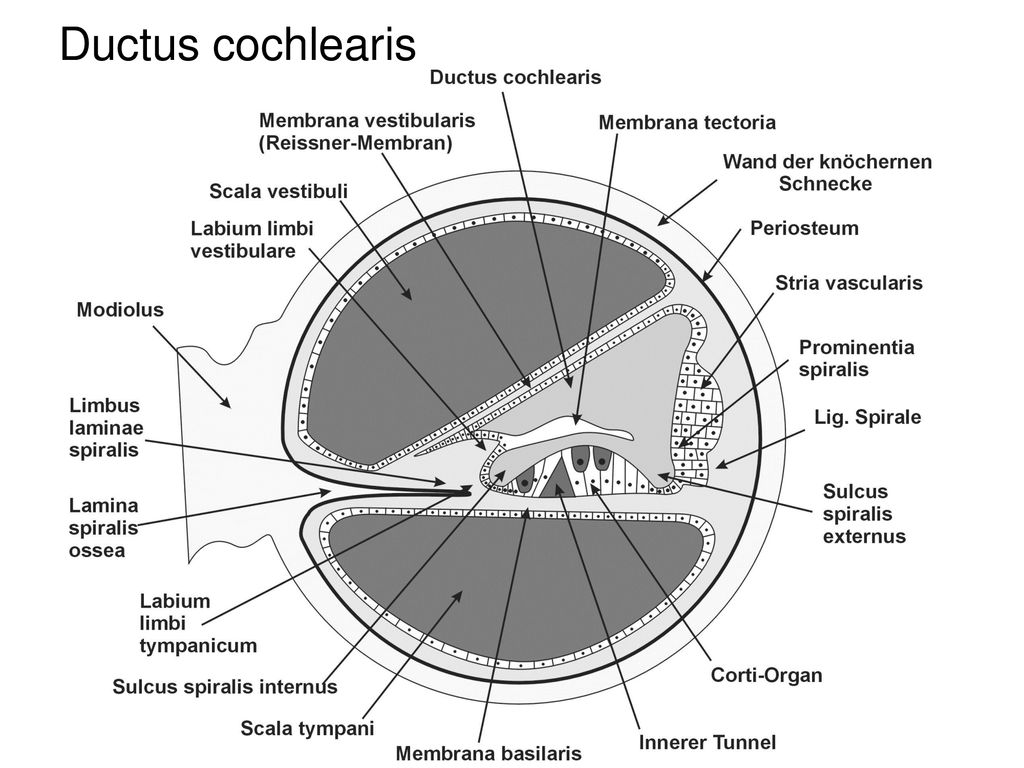

9 Ductus cochlearis

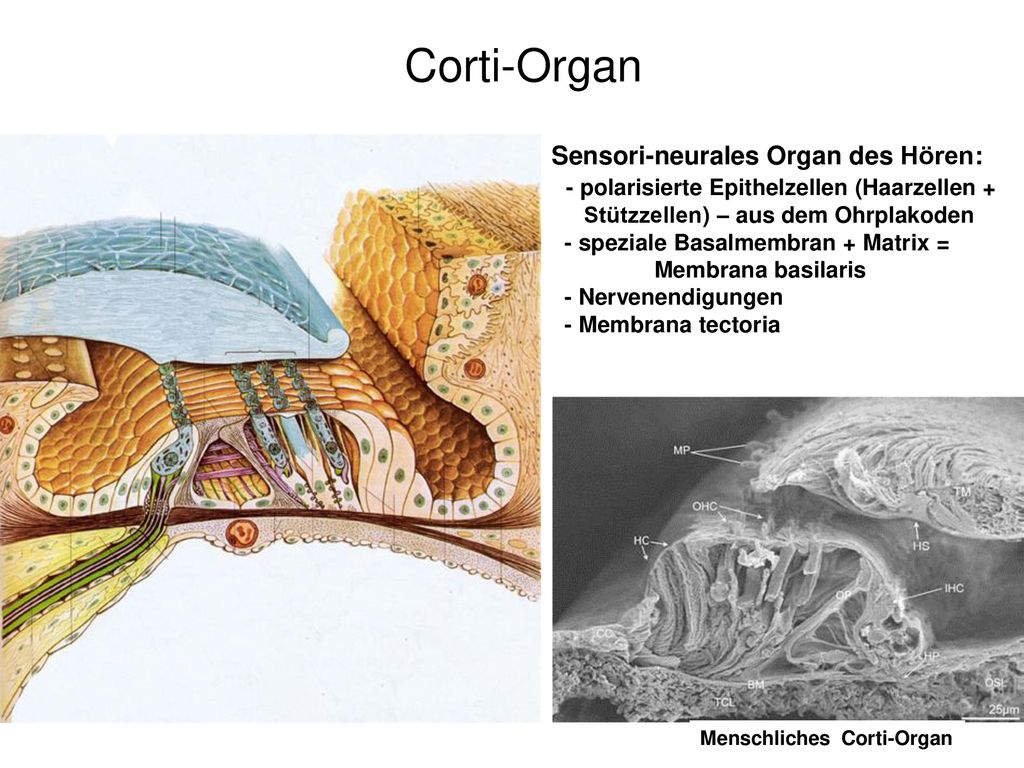

10 Corti-Organ Sensori-neurales Organ des Hören:
- polarisierte Epithelzellen (Haarzellen + Stützzellen) – aus dem Ohrplakoden - speziale Basalmembran + Matrix = Membrana basilaris - Nervenendigungen - Membrana tectoria Menschliches Corti-Organ

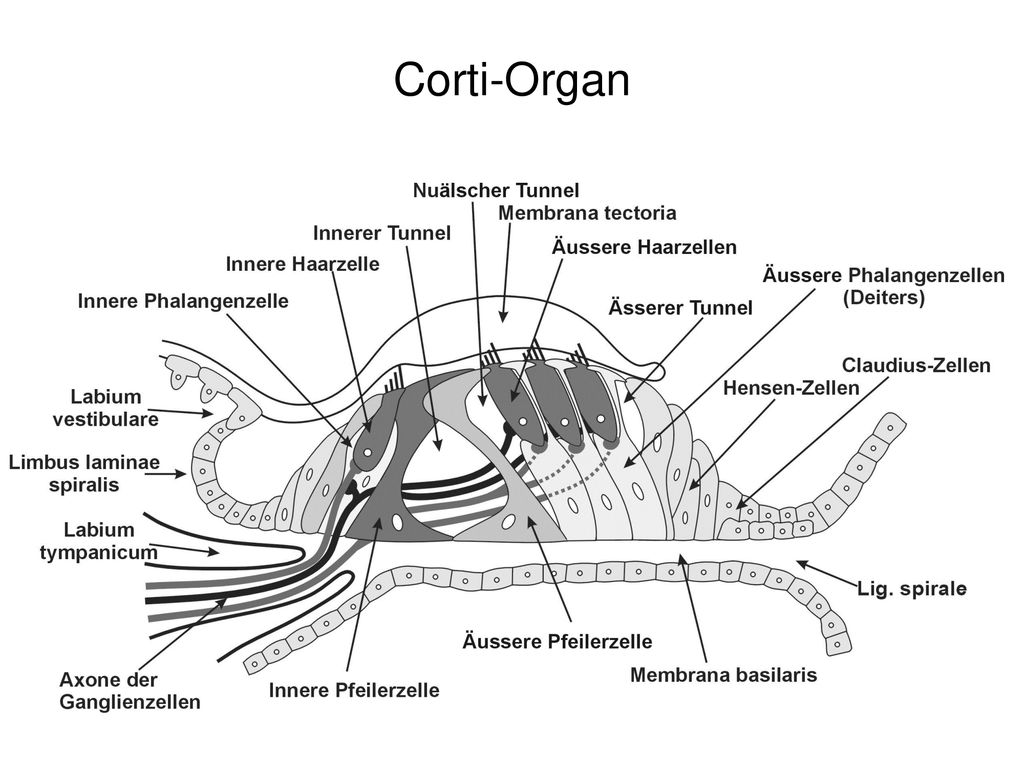

11 Corti-Organ

12 Ganglion spirale (Toluidinblau) N

13 Corti-Organ Zelltypen: Sinneszellen: innere Haarzellen
äussere Haarzellen Stützzellen: innere Phalangenzellen innere Pfeilerzelle äussere Pfeilerzelle äussere Phalangenzellen (Deiters-Zellen) Hensen-Zellen Claudius-Zellen

14 Corti-Organ II

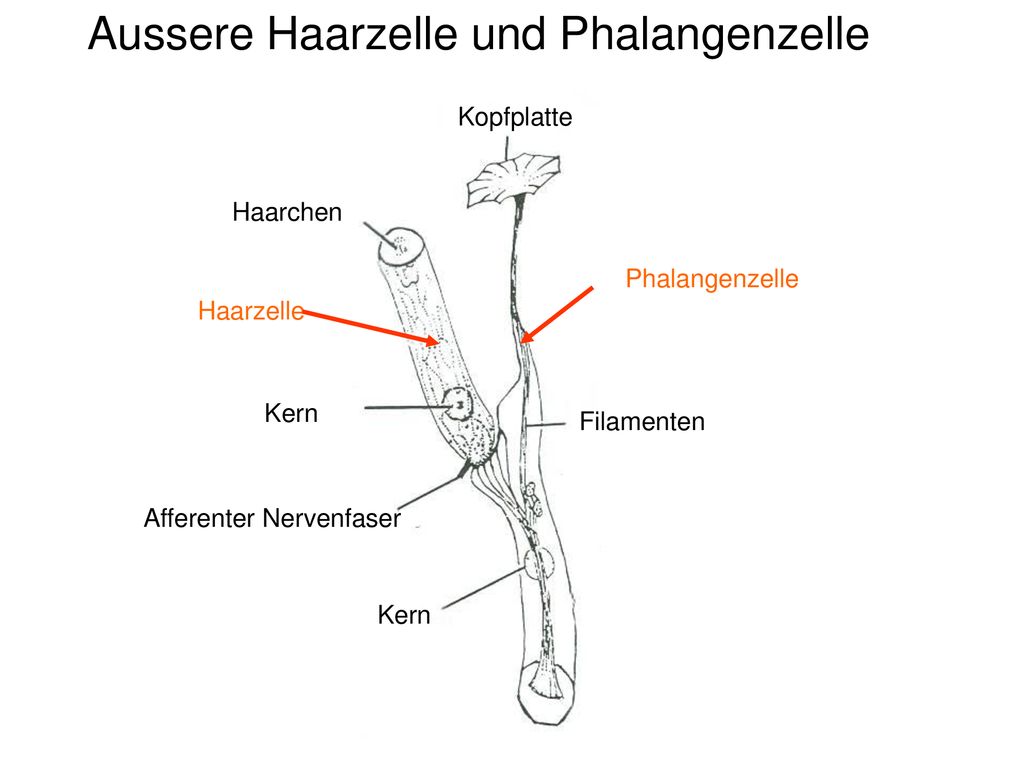

15 Aussere Haarzelle und Phalangenzelle
Kopfplatte Haarchen Phalangenzelle Haarzelle Kern Filamenten Afferenter Nervenfaser Kern

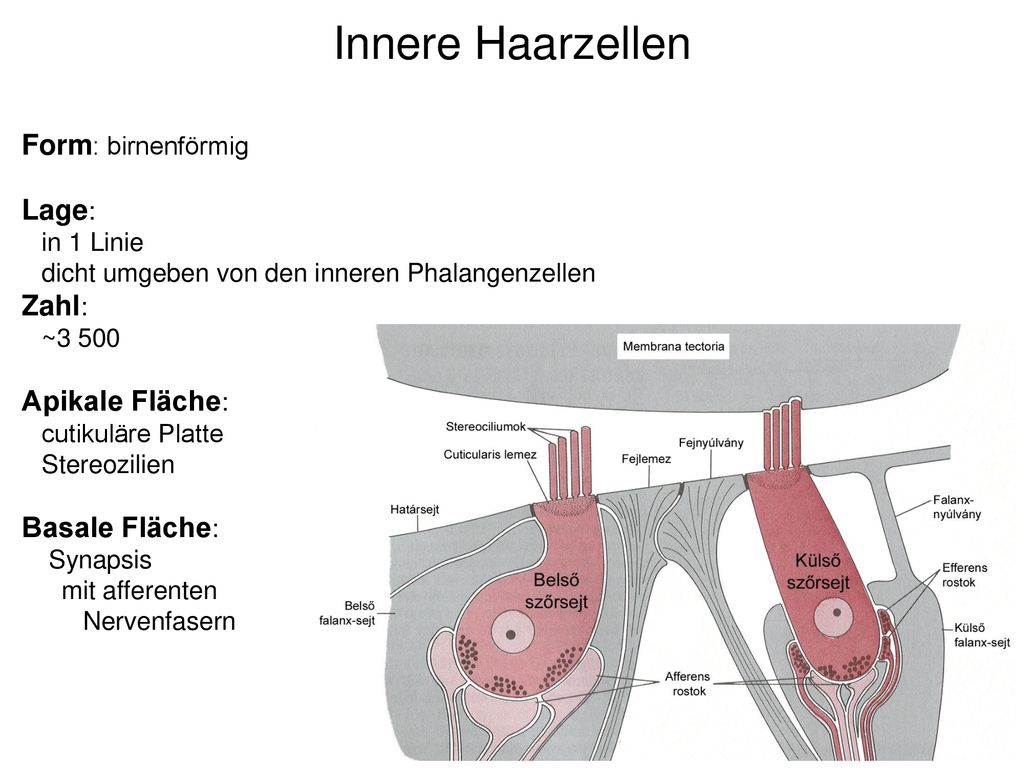

16 Innere Haarzellen Form: birnenförmig Lage: Zahl: Apikale Fläche:
in 1 Linie dicht umgeben von den inneren Phalangenzellen Zahl: ~3 500 Apikale Fläche: cutikuläre Platte Stereozilien Basale Fläche: Synapsis mit afferenten Nervenfasern

17 Aussere Haarzellen Form: dünn, zylindrisch Lage: Zahl: Apikale Fläche:
in 3 (4-5) Linien in den Kälchen der äusseren Phalangenzellen Zahl: ~ – Apikale Fläche: cuticuläre Platte Stereozilien Basale Fläche: Synapsis mit afferenten mit efferenten Nervenfasern

18 Innere und Aussere Pfeilerzelle
Kopfplatte Äussere Pfeilerzelle Innere Pfeilerzelle Corti-Tunnel

19 Stereozilien Stereozilien der inneren Haarzellen:
50-70, in 3-4 Reihen – äussere sind länger flache U-Form Stereozilien der äusseren Haarzellen: 60-120, W-förmig in 3-7 Reihen

20 Innervation der Haarzellen
külső szőrsejt Hensen-sejtek membrana tectoria Claudius-sejtek Boettcher-sejtek belső szőrsejt Held-sejt pillérsejtek külső phalanx sejtek Tunnelfasern Nervenfasern Tunnelfasern 3500 innere und äussere Haarzelle sind, 95% der Fasern innerviert die inneren Haarzellen, 5% innerviert die äusseren Haarzellen efferente Fasern enden überwiegend an den inneren Haarzellen.

21 Membrana reticularis Kopfplatten der inneren Pfeilerzellen Kopfplatte
der äusseren Pfeilerzellen Äussere Haarzellen Innere Haarzellen Kopfplatten der inneren Phalangenzellen Kopfplatten der äusseren Phalangenzellen Hensen-Zelle

22 Membrana reticularis Corti-Organ: scanning elektronmikroskopisches Bild = Tunnelfasern = äussere Haarzellen

23 Membrana reticularis Haarzellen SEM

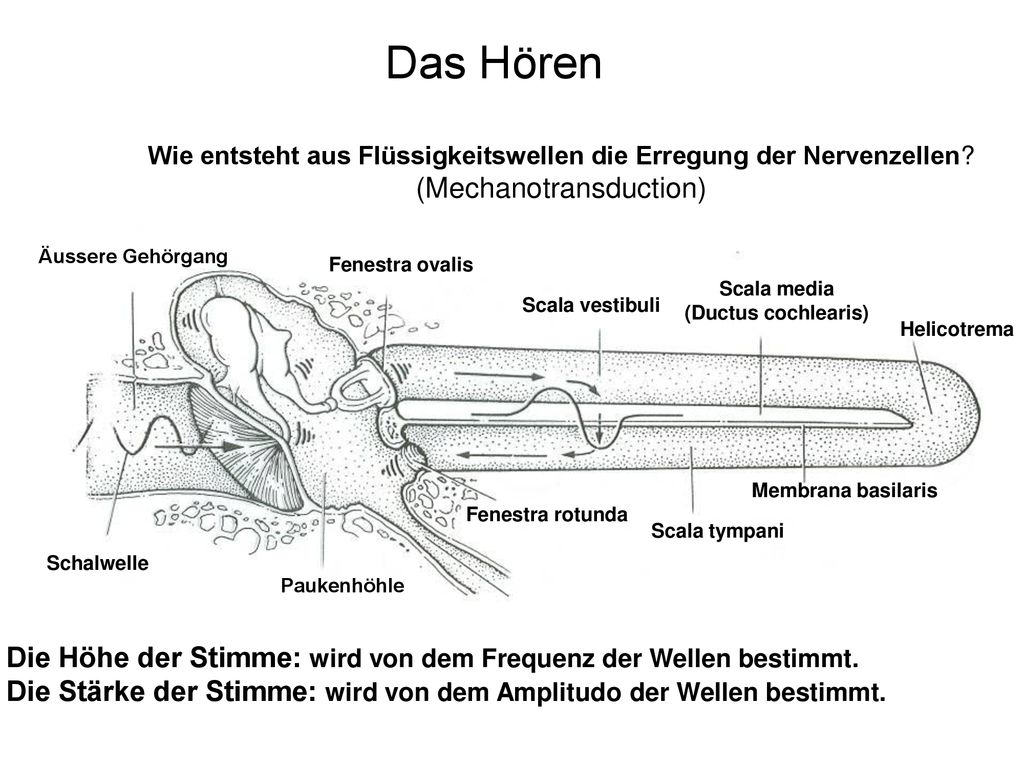

24 Das Hören (Mechanotransduction)
Wie entsteht aus Flüssigkeitswellen die Erregung der Nervenzellen? (Mechanotransduction) Äussere Gehörgang Fenestra ovalis Scala media (Ductus cochlearis) Scala vestibuli Helicotrema Membrana basilaris Fenestra rotunda Scala tympani Schalwelle Paukenhöhle Die Höhe der Stimme: wird von dem Frequenz der Wellen bestimmt. Die Stärke der Stimme: wird von dem Amplitudo der Wellen bestimmt.

25 Das Hören

26 Tonotopie Räumliche Gliederung der Schalwelle
Hohe Stimme Membrana basilaris Tiefe Stimme

27 Fasern des N. cochlearis
Afferente Fasern: bipolare Neuronen des Ganglion spirale: ~30 000 90-95%:Typ I-(gross) 5-10%: Typ II-(klein) Typ I-Ganglienzelle: endet an den inneren Haarzellen 1 Haarzelle → ~10 Ganglienzelle Divergenz Typ II-Ganglienzelle: endet an den äusseren Haarzellen 1 ganglionsejt ← ~10 szőrsejt Konvergenz

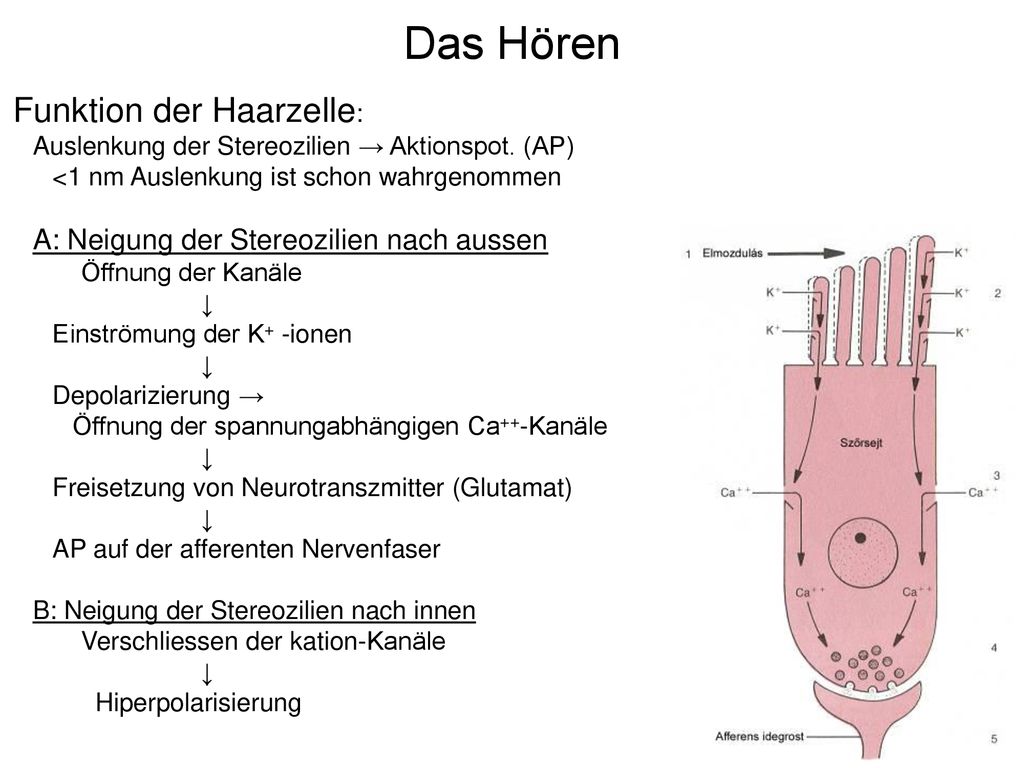

28 Das Hören Funktion der Haarzelle:
Auslenkung der Stereozilien → Aktionspot. (AP) <1 nm Auslenkung ist schon wahrgenommen A: Neigung der Stereozilien nach aussen Öffnung der Kanäle ↓ Einströmung der K+ -ionen Depolarizierung → Öffnung der spannungabhängigen Ca++-Kanäle Freisetzung von Neurotranszmitter (Glutamat) AP auf der afferenten Nervenfaser B: Neigung der Stereozilien nach innen Verschliessen der kation-Kanäle Hiperpolarisierung

29 Höhrbahn 1. Neuron: im Ganglion spirale
2. Neuron: in Nuclei cochleares aus Nucl. cochl. ventr.: a) Nucl. olivaris sup. b) Nucl. corporis trapezoidei (ipsi- und contralateral) Richtungshören aus Nuc. cochl. dors.: Striae acusticae dorsales Lemniscus lateralis Mustererkennung 3. Neuron: Nucl. colliculi inferioris 4. Neuron: im CGM Radiatio acustica primäre und sekundäre akustische Hirnrindenareal: Br. 41, 42 (Heschl-Querwindung)

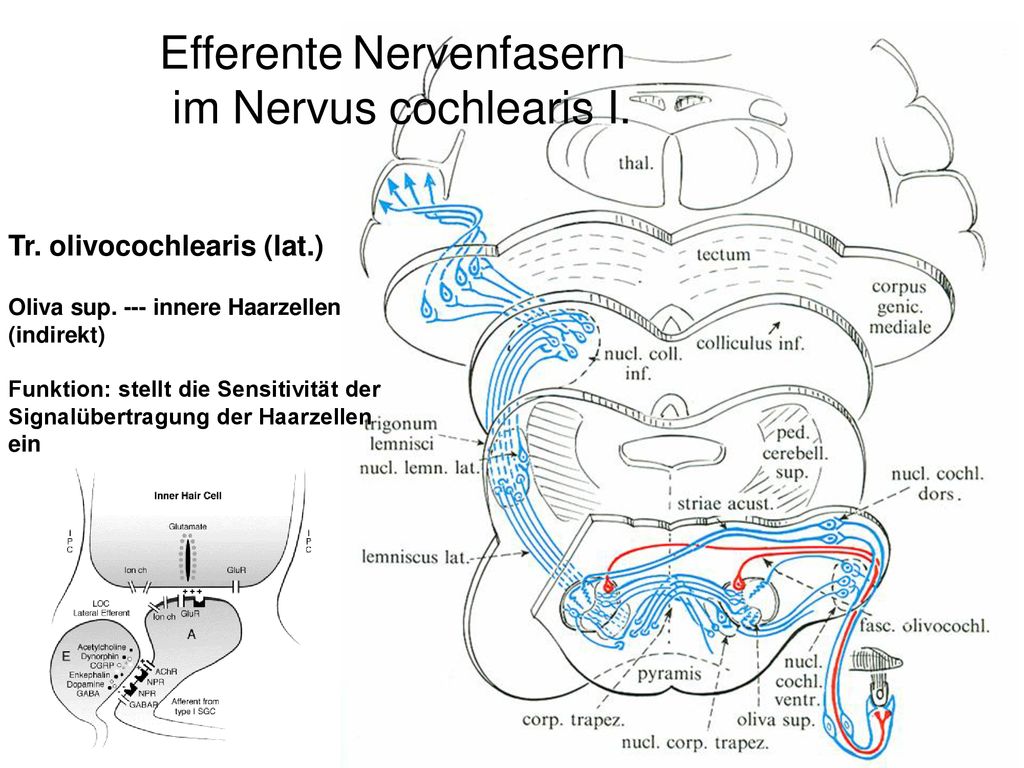

30 Efferente Nervenfasern im Nervus cochlearis I.
Tr. olivocochlearis (lat.) Oliva sup. --- innere Haarzellen (indirekt) Funktion: stellt die Sensitivität der Signalübertragung der Haarzellen ein

31 Efferente Nervenfasern im Nervus cochlearis II.
Mediales olivocochleares System: Ursprung: Nucleus corporis trapezoidei, Oliva superior (medialis) Endigung: äussere Haarzellen – direkt Bilateral Funktion: Hemmung der cochlearen Signalverstärkung

32 Das Hören Schwellenwert: 20 μPa Dinamischer Bereich:
0-140 dB (7 Grössenordnung) Bereich der Frequenz: Hz Frequenz-Unterscheidung: 0.2%-Frequenz-Abweichung

33 Klinische Probleme Innenohrschwerhörigkeit:
Lärm, Entzündungen, schädigende Substanzen, Schädelverletzungen sensorineurale Schwerhörigkeit: die Funktion von Haarzellen, Hörbahn oder Hirnanteile ist eingeschrenkt

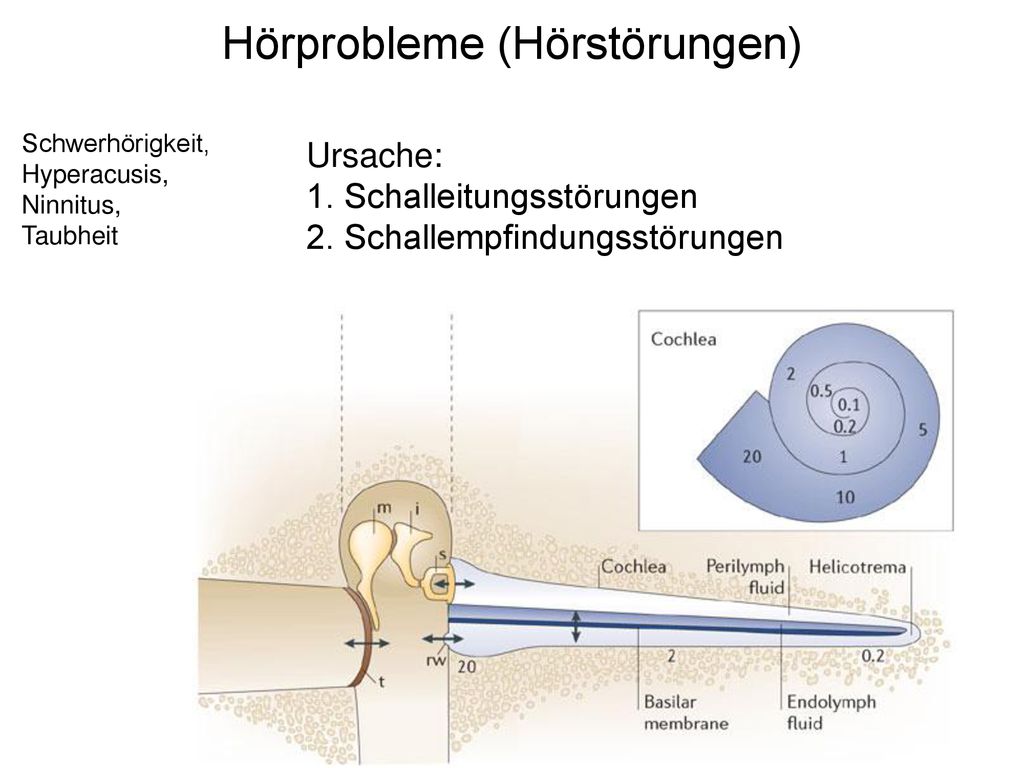

34 Hörprobleme (Hörstörungen)
Schwerhörigkeit, Hyperacusis, Ninnitus, Taubheit Ursache: 1. Schalleitungsstörungen 2. Schallempfindungsstörungen

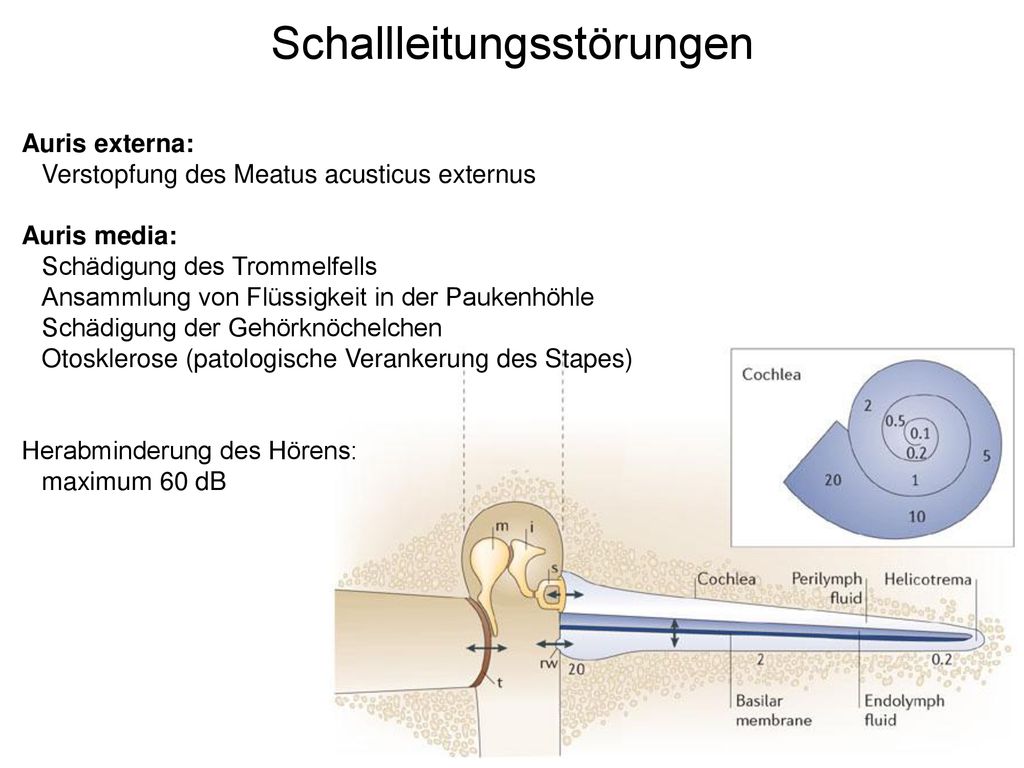

35 Schallleitungsstörungen
Auris externa: Verstopfung des Meatus acusticus externus Auris media: Schädigung des Trommelfells Ansammlung von Flüssigkeit in der Paukenhöhle Schädigung der Gehörknöchelchen Otosklerose (patologische Verankerung des Stapes) Herabminderung des Hörens: maximum 60 dB

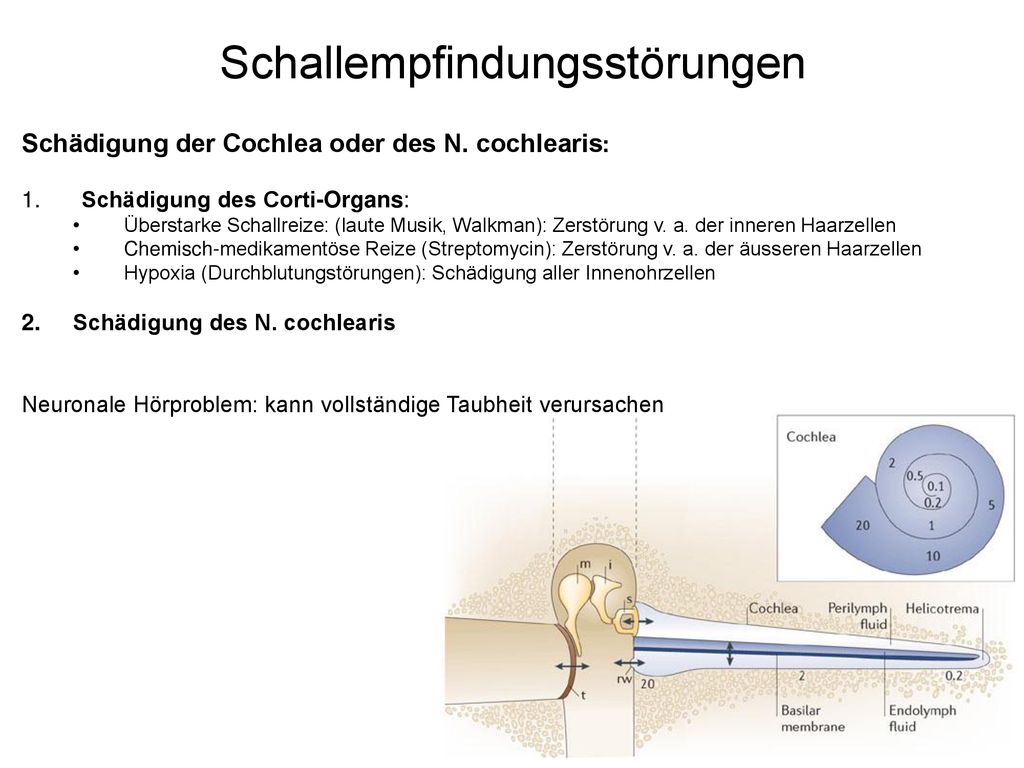

36 Schallempfindungsstörungen
Schädigung der Cochlea oder des N. cochlearis: Schädigung des Corti-Organs: Überstarke Schallreize: (laute Musik, Walkman): Zerstörung v. a. der inneren Haarzellen Chemisch-medikamentöse Reize (Streptomycin): Zerstörung v. a. der äusseren Haarzellen Hypoxia (Durchblutungstörungen): Schädigung aller Innenohrzellen Schädigung des N. cochlearis Neuronale Hörproblem: kann vollständige Taubheit verursachen
