Strahldynamik in FLASH
Winni Decking Betriebsseminar Groemitz 2008 Winni Decking
2
FLASH Studien – Strahlzeitverteilung
FLASH Beschleuniger- und FEL Studien 2008 (ca h) – die etwas andere Statistik Winni Decking
3
Longitudinale Kompression Strahldynamik mit 3.9 GHz System

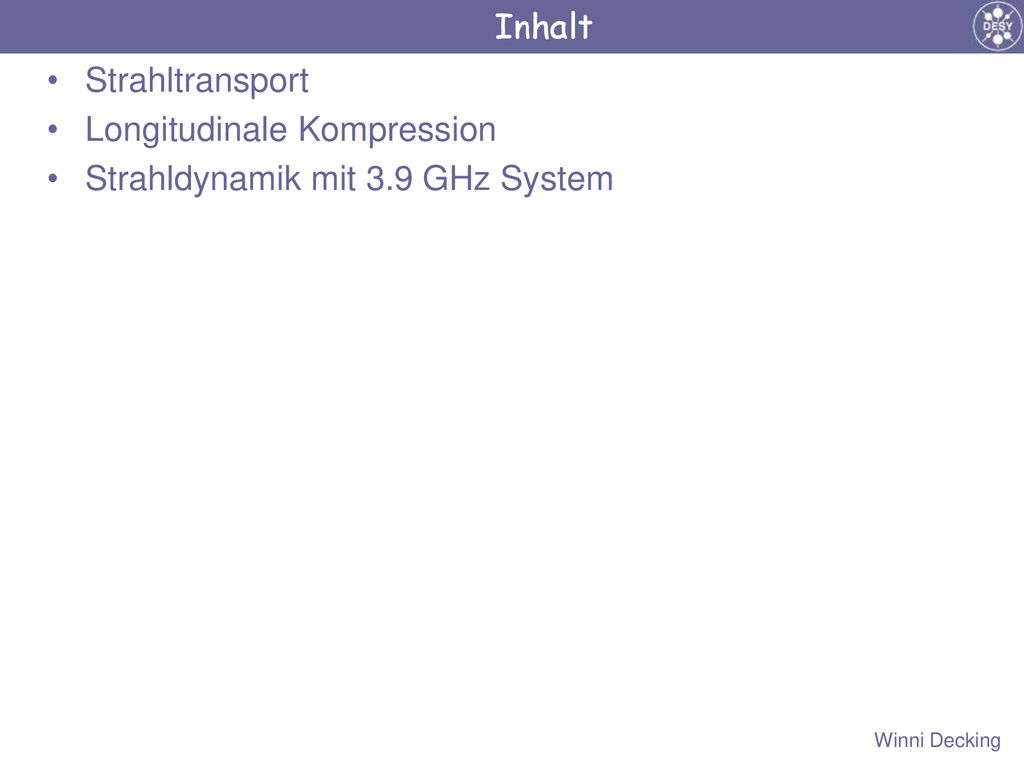

Inhalt Strahltransport Longitudinale Kompression Strahldynamik mit 3.9 GHz System Winni Decking
4
→ Anzahl der Elektronen innerhalb 3d Volumen
Gun Laser -intensität, -strahlgröße, -pulsdauer und -größe Quanteneffizienz der Kathode → Anzahl der Elektronen innerhalb 3d Volumen Beschleunigungsspannung und Solenoidgradient → Impulsgewinn und Fokussierung Alle Parameter müssen aufeinander abgestimmt sein um minimale Strahlgröße (Emittanz) zu erreichen Winni Decking
5
Gun Winni Decking
6
FLASH Strahloptik – Strahlgroesse
(mm) normierte Emittanz: 2 mm mrad Finale Energie: 1 GeV Winni Decking
7
FLASH Strahloptik – Dispersion
Winni Decking
8
FLASH Strahloptik – Strahlgroesse
(mm) normierte Emittanz: 2 mm mrad Finale Energie: 1 GeV Fehlanpassungsfaktor: 10 Winni Decking
9

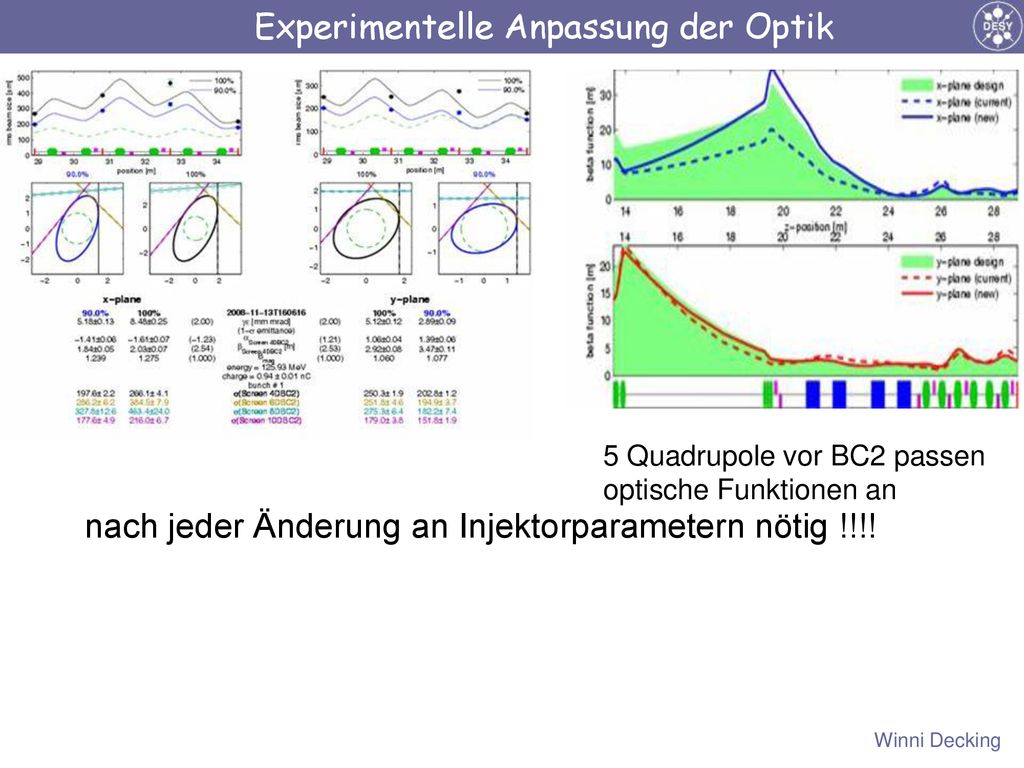

Experimentelle Anpassung der Optik
5 Quadrupole vor BC2 passen optische Funktionen an nach jeder Änderung an Injektorparametern nötig !!!! Winni Decking
10
Strahloptik in Realität

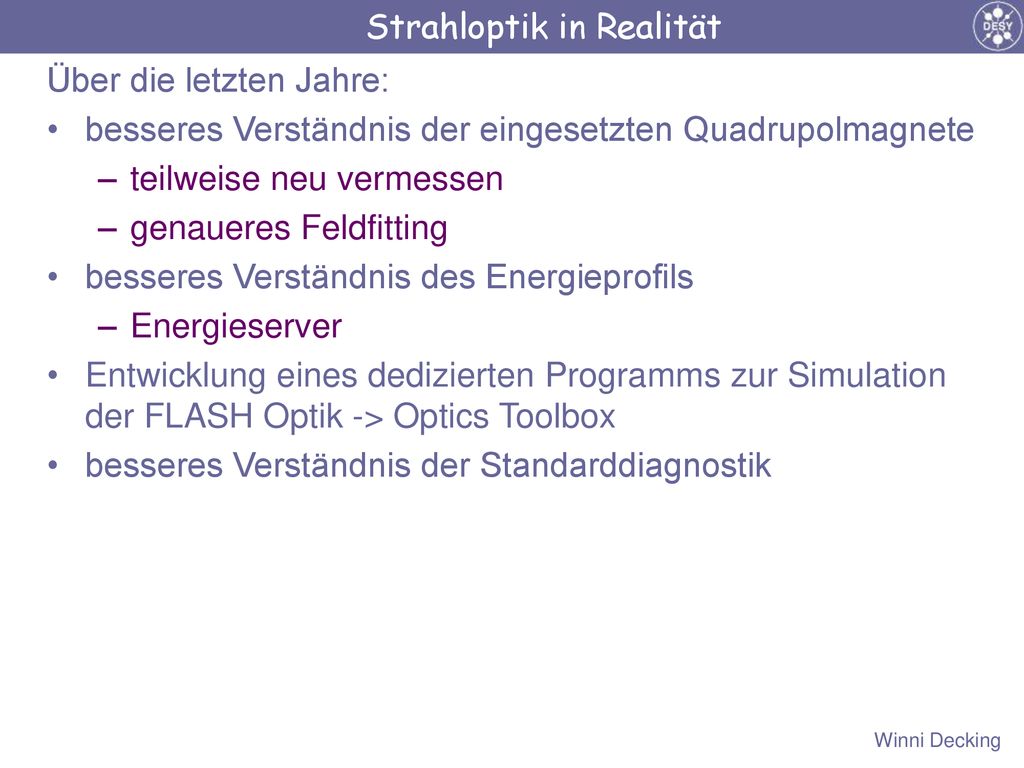

Über die letzten Jahre: besseres Verständnis der eingesetzten Quadrupolmagnete teilweise neu vermessen genaueres Feldfitting besseres Verständnis des Energieprofils Energieserver Entwicklung eines dedizierten Programms zur Simulation der FLASH Optik -> Optics Toolbox besseres Verständnis der Standarddiagnostik Winni Decking
11
Strahloptik in Realität
noch unklar: BC3 Gebiet Winni Decking
12
Strahlführung zum Dump
Winni Decking
13
Strahlgroesse (mm) (mm) nominell 1% Energiebreite Winni Decking
14
Teilchenbahn – mit 5 mm Anfangsablage
Winni Decking
15

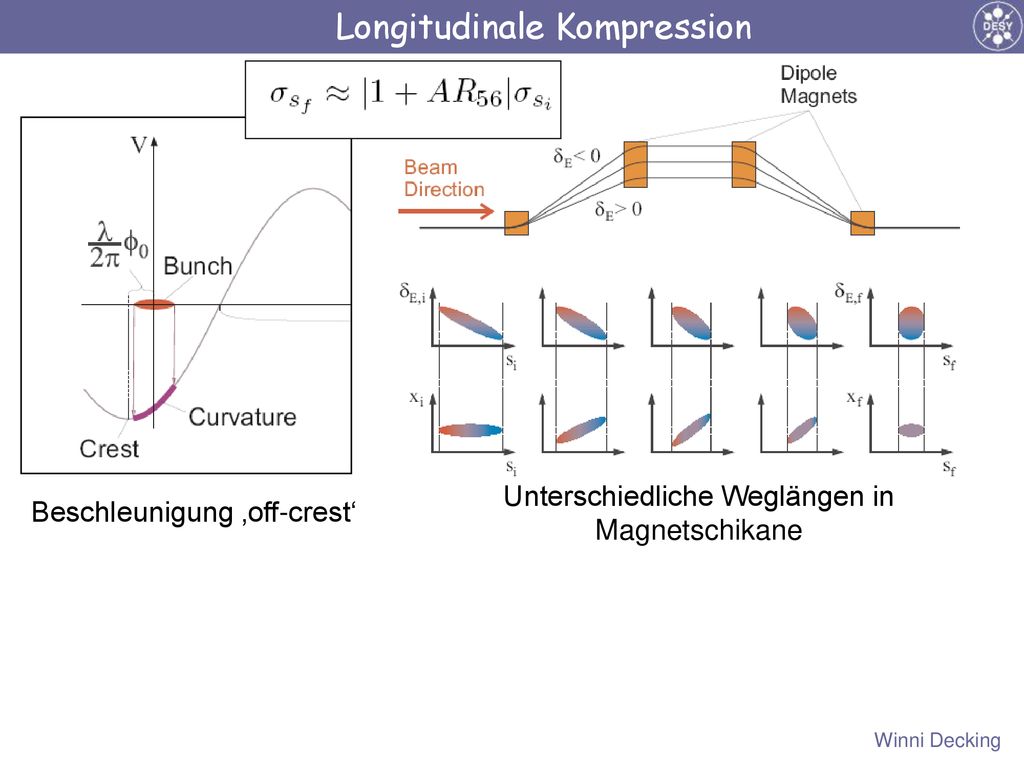

Longitudinale Kompression
Unterschiedliche Weglängen in Magnetschikane Beschleunigung ‚off-crest‘ Winni Decking
16
FLASH Kompression vor BC2 nach BC2 nach BC3 Winni Decking
17
Wechselwirkung des Strahles mit seinem eigenen elektrischen Feld
Raumladung Wechselwirkung des Strahles mit seinem eigenen elektrischen Feld proportional zur Teilchendichte umgekehrt proportional zum Quadrat der Energie Beispiel: Longitudinales Raumladungsfeld entlang des Strahlpaketes an verschiedenen Positionen in FLASH Winni Decking
18
Kohärente Synchrotronstrahlung
Kohärente Abstrahlung von Synchrotronstrahlung führt zu Energieverlust im Teil des Teilchenpaketes mit hoher Dichte Synchrotronstrahlung ‚überholt‘ in einem Ablenkmagneten das Teilchenpaket Führt zu Energieverlust entlang des Teilchenpaketes Winni Decking
19
Kompression bei FLASH – mit SC und CSR
vor BC2 nach BC2 nach BC3 Winni Decking
20
Kompression bei FLASH – transversal
vor BC2 nach BC2 nach BC3 Winni Decking
21
SASE Komprimierung (x+9deg)
Winni Decking
22
Und ein paar Grad weiter (x+14deg)
Winni Decking
23

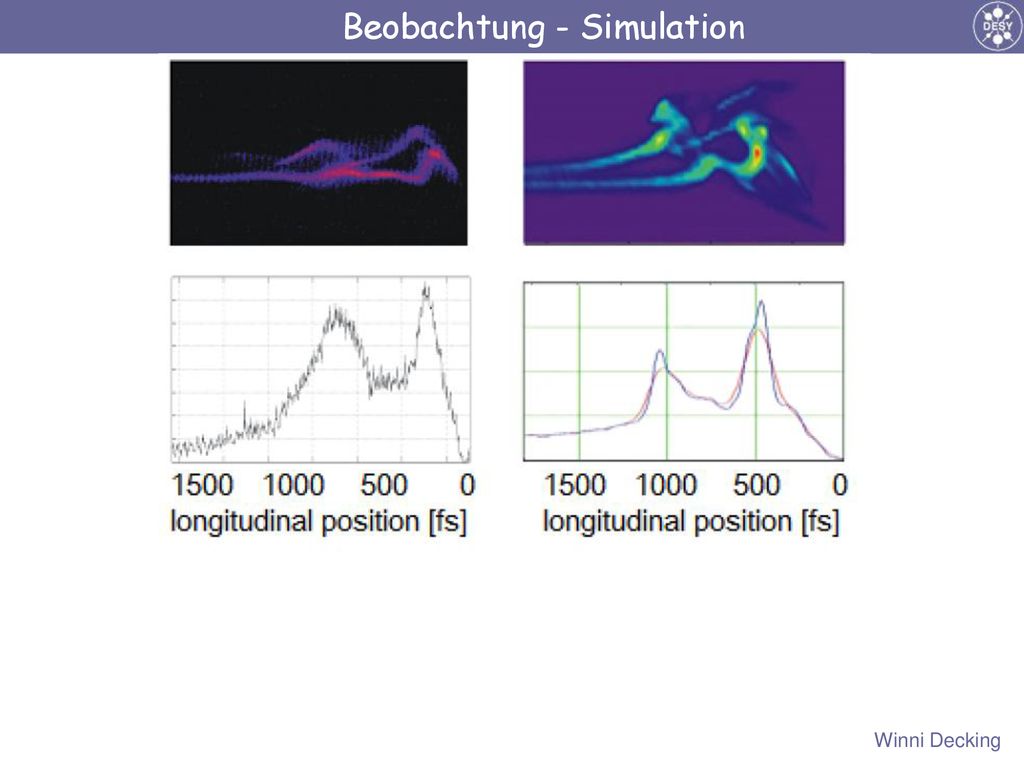

Beobachtung - Simulation
Winni Decking
24
dient zur Kollimierung
Das Hundebein dient zur Kollimierung Quadrupole und Sextupole in dispersiver Strahlführung Restdispersion ist Energie- und Orbitabhängig R56 (Kompression) ist Energie- und Orbitabhängig wird zu weiterer Komprimierung benutzt Änderung der SASE Wellenlänge durch Änderung der Fokussierung im Hundebein Winni Decking
25
Dispersionskorrektur
Korrektur von vertikaler Dispersion und Orbit nach DOGLEG SASE Level für unterschiedliche Energien Winni Decking
26
ist lineare Kompression möglich
Strahldynamik mit 3.9 GHz Mit dem 3.9 GHz System ist lineare Kompression möglich kann der Grossteil des Strahlpaketes komprimiert werden und damit lasen sind kurze Strahlpakete weiterhin durch Überkompression möglich sind kurze Strahlpakete mit geringen Ladungen durch stärkere Kompression möglich (RF-Toleranzen !!!) Arbeitspunkte für den Anlauf 2010 werden jetzt studiert Bleibt ausgeschaltet alles beim alten ??? Winni Decking
27
Mit 3.9 GHz System vor BC2 nach BC3 nach BC GHz Winni Decking
28
Genauigkeitsanforderungen
Kriterium: Kompression (d.h. Spitzenstrom) ändert sich um weniger als 5% Andere Arbeitspunkte und Ankunftszeitstabilität führen teilweise zu strikteren Kriterien ACC1 V=130 MV ACC39 V=18 MV Amplitudenstabilität 0.25 % 2.5% Phasenstabilität deg deg Winni Decking
29
Koppler RF-Kicks, Wellenfelder
Zeitabhängige transversale Felder in Hohlraumresonatoren Führt zu Emittanzvergroesserung Asymmetrie durch asymmetrische Anordnung der Koppler Effekte sind absolut ca stärker als im 1.3 GHz Transversale Abhängigkeit ca mal stärker Winni Decking
30
Orbitaenderung in ACC1 - Resultat
Orbit in ACC1 ist über einen großen bereich (± 5mm) änderbar ohne Emittanz zu beeinflussen Winni Decking
31
FLASH Strahldynamik ist einfach weil: der 1.3 GHz LINAC harmlos ist

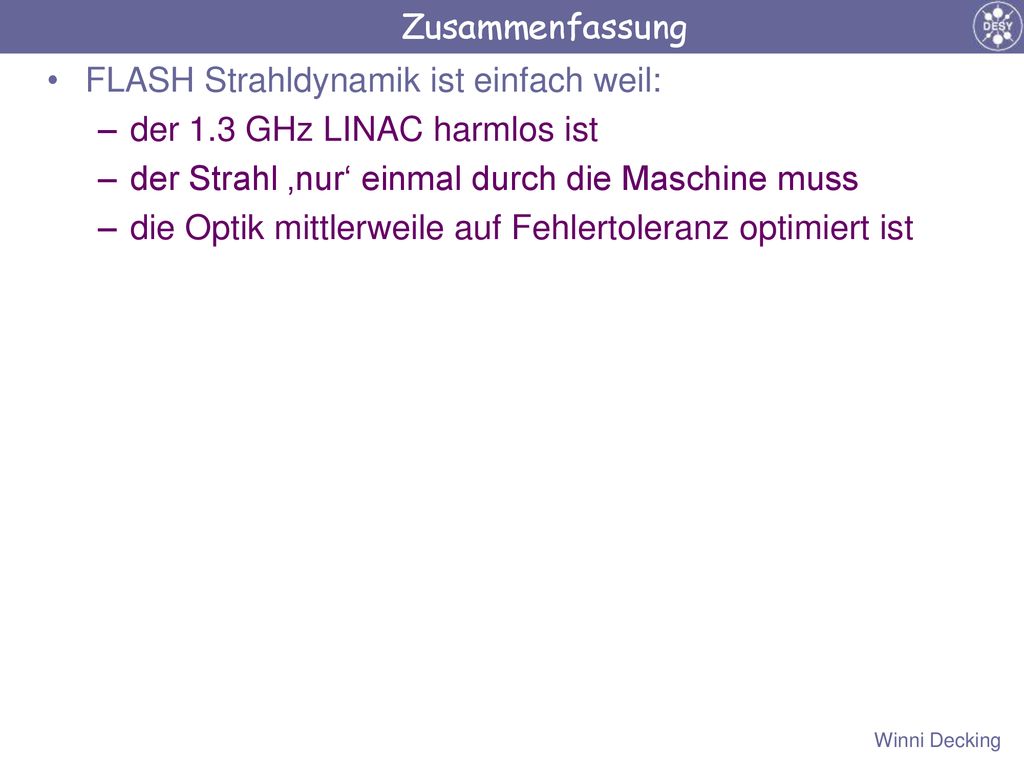

Zusammenfassung FLASH Strahldynamik ist einfach weil: der 1.3 GHz LINAC harmlos ist der Strahl ‚nur‘ einmal durch die Maschine muss die Optik mittlerweile auf Fehlertoleranz optimiert ist Winni Decking
32
FLASH Strahldynamik ist schwierig weil:
Zusammenfassung FLASH Strahldynamik ist schwierig weil: die Ladungsdichte so groß ist das Raumladungskräfte eine entscheidende Rolle spielen durch die Kompression das Teilchenpaket wie auf einer Nadelspitze balanciert wird die Optimierung nicht nur für die 10% Nutzstrahl sondern auch für 90% ‚Reststrahl‘ und den Dunkelstrom gelten muss Entscheidende Parameter messtechnisch nicht zugänglich sind Die Energie ziemlich gering ist Mit dem 3.9 GHZ System wird alles einfacher (?) Winni Decking
