1 adunas – Inspizientensysteme – SPS-Hardware
professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

2 adunas – Inspizientensysteme – SPS-Hardware

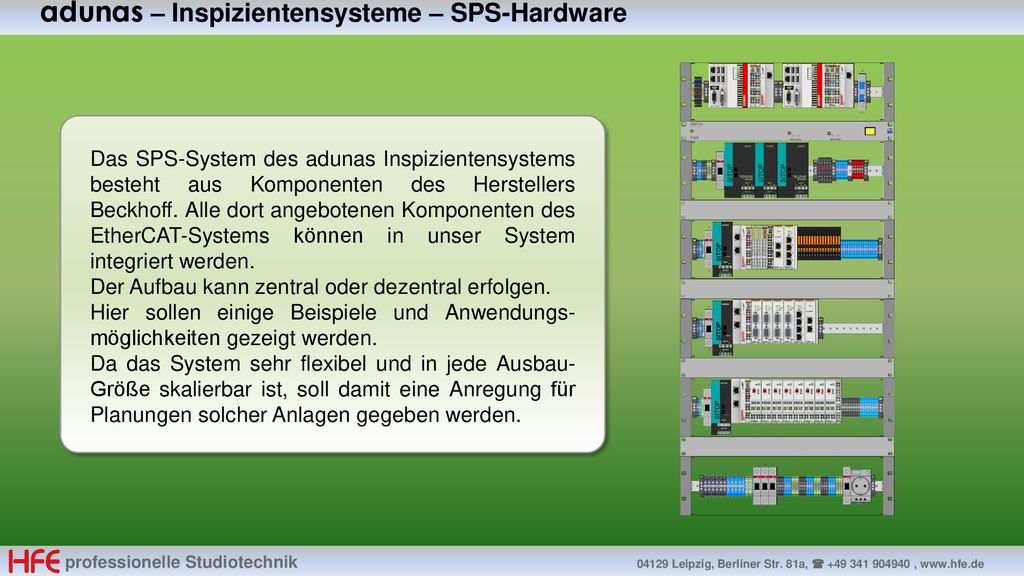

Das SPS-System des adunas Inspizientensystems besteht aus Komponenten des Herstellers Beckhoff. Alle dort angebotenen Komponenten des EtherCAT-Systems können in unser System integriert werden. Der Aufbau kann zentral oder dezentral erfolgen. Hier sollen einige Beispiele und Anwendungs-möglichkeiten gezeigt werden. Da das System sehr flexibel und in jede Ausbau-Größe skalierbar ist, soll damit eine Anregung für Planungen solcher Anlagen gegeben werden. professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

3 adunas – Inspizientensysteme – SPS-Hardware

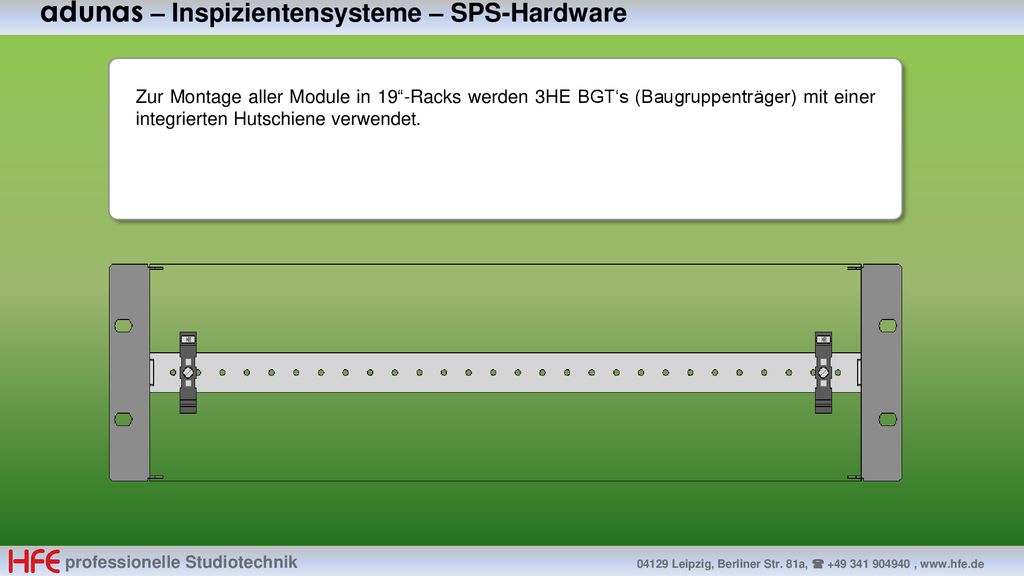

Zur Montage aller Module in 19“-Racks werden 3HE BGT‘s (Baugruppenträger) mit einer integrierten Hutschiene verwendet. professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

4 adunas – Inspizientensysteme – SPS-Hardware

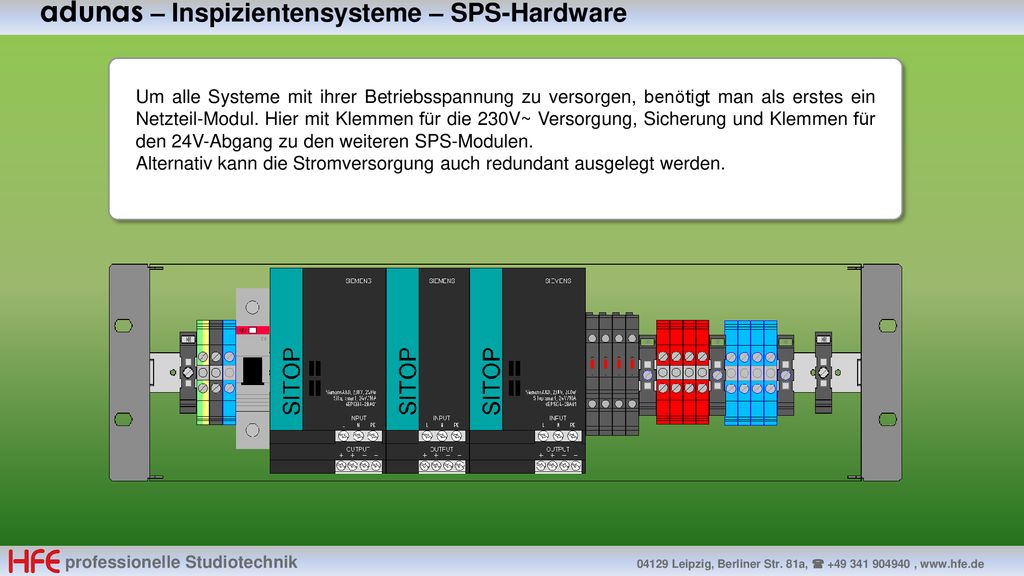

Um alle Systeme mit ihrer Betriebsspannung zu versorgen, benötigt man als erstes ein Netzteil-Modul. Hier mit Klemmen für die 230V~ Versorgung, Sicherung und Klemmen für den 24V-Abgang zu den weiteren SPS-Modulen. professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

5 adunas – Inspizientensysteme – SPS-Hardware

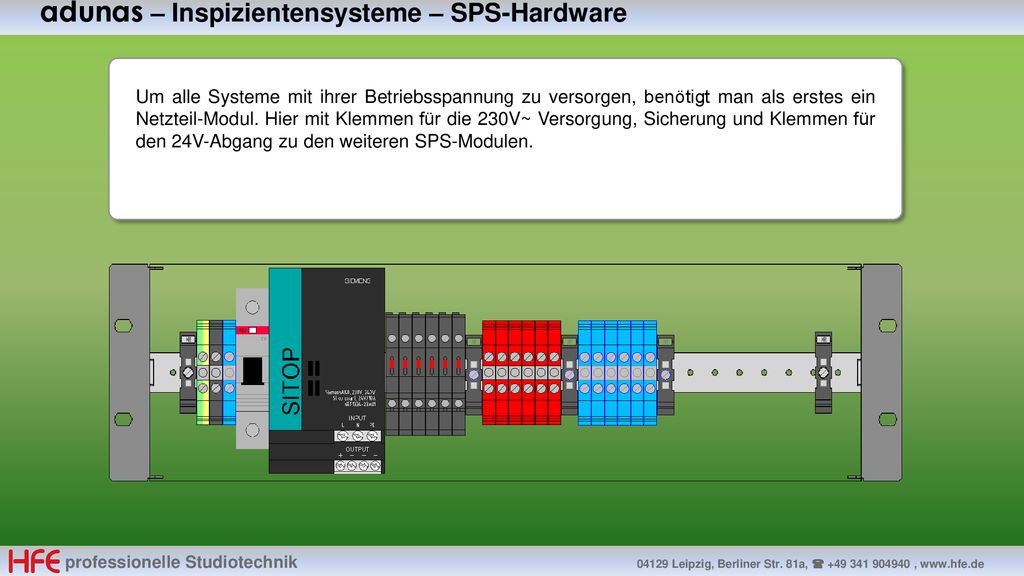

Um alle Systeme mit ihrer Betriebsspannung zu versorgen, benötigt man als erstes ein Netzteil-Modul. Hier mit Klemmen für die 230V~ Versorgung, Sicherung und Klemmen für den 24V-Abgang zu den weiteren SPS-Modulen. Alternativ kann die Stromversorgung auch redundant ausgelegt werden. professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

6 adunas – Inspizientensysteme – SPS-Hardware

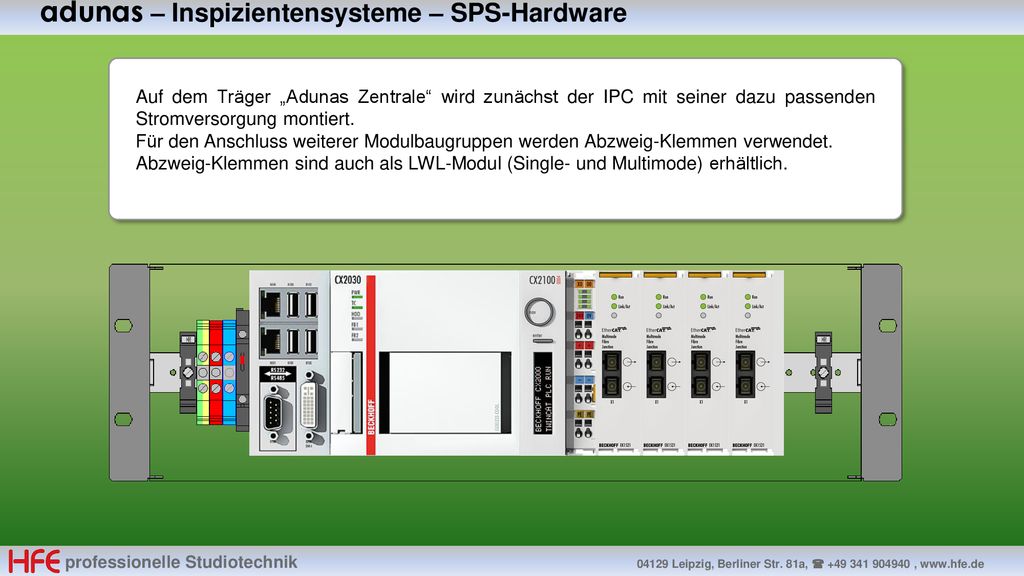

Auf dem Träger „Adunas Zentrale“ wird zunächst der IPC mit seiner dazu passenden Stromversorgung montiert. Für den Anschluss weiterer Modulbaugruppen werden Abzweig-Klemmen verwendet. professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

7 adunas – Inspizientensysteme – SPS-Hardware

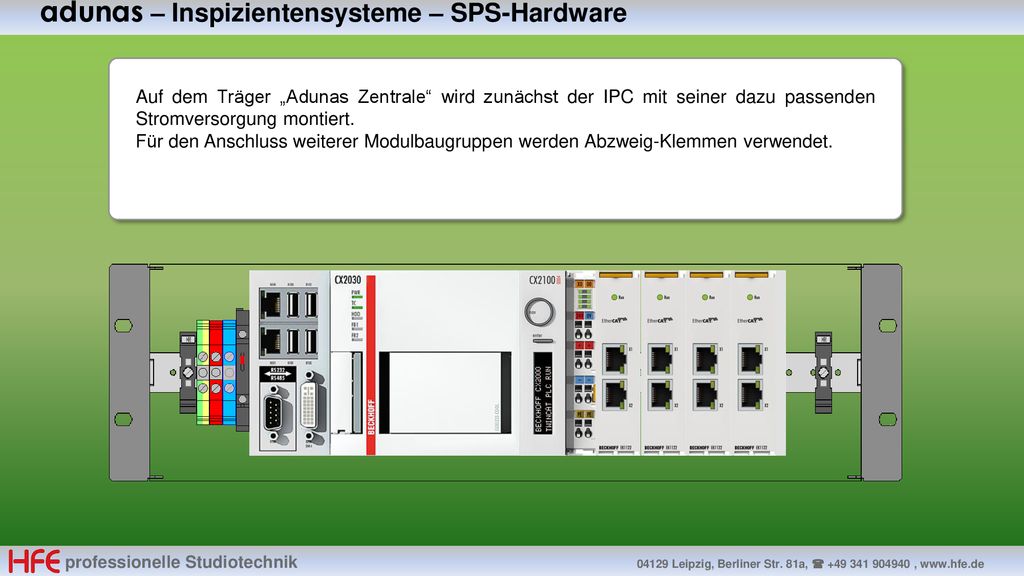

Auf dem Träger „Adunas Zentrale“ wird zunächst der IPC mit seiner dazu passenden Stromversorgung montiert. Für den Anschluss weiterer Modulbaugruppen werden Abzweig-Klemmen verwendet. Abzweig-Klemmen sind auch als LWL-Modul (Single- und Multimode) erhältlich. professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

8 adunas – Inspizientensysteme – SPS-Hardware

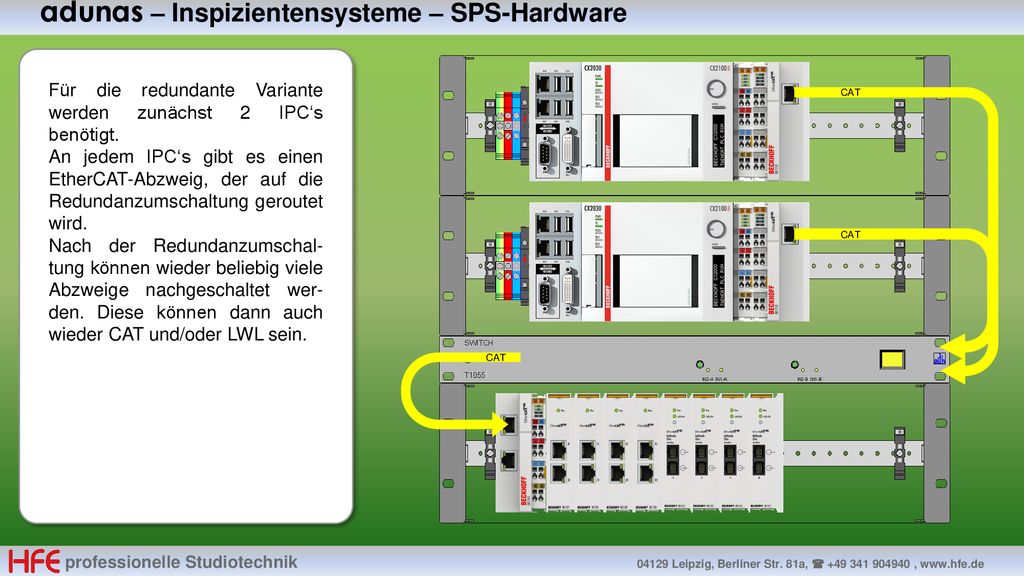

Für die redundante Variante werden zunächst 2 IPC‘s benötigt. An jedem IPC‘s gibt es einen EtherCAT-Abzweig, der auf die Redundanzumschaltung geroutet wird. Nach der Redundanzumschal-tung können wieder beliebig viele Abzweige nachgeschaltet wer-den. Diese können dann auch wieder CAT und/oder LWL sein. CAT CAT CAT professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

9 adunas – Inspizientensysteme – SPS-Hardware
Das Modul „Ansteuerung für 16 Lichtzeichen“ besteht aus Klemmen 230V~, Sicherungsautomat, Netzteil, I/O-Klemmen für Lichtzeichen und Quittungstaste, sowie Optokopplern für die Strom-Überwachung. Zusätzlich gibt es Ethernet-Klemmen zum Anschluss von Clients oder Steuer-PC‘ und eine Abzweig-Klemme zum weiterführen des Ethernet-Signals. CAT zu weiteren SPS-Modulen CAT von Zentrale CAT zu weiteren SPS-Modulen professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

10 adunas – Inspizientensysteme – SPS-Hardware

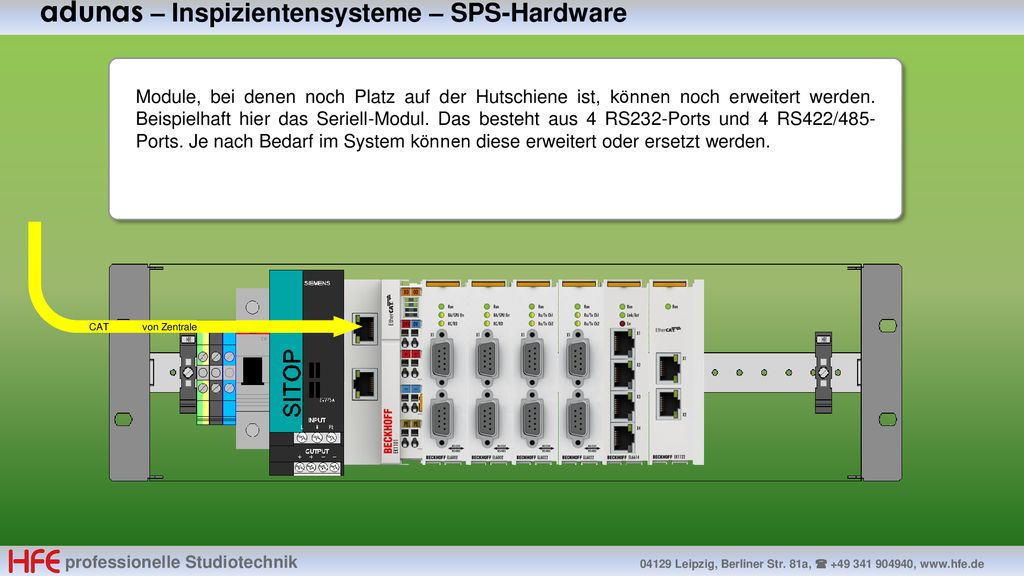

Module, bei denen noch Platz auf der Hutschiene ist, können noch erweitert werden. Beispielhaft hier das Seriell-Modul. Das besteht aus 4 RS232-Ports und 4 RS422/485- Ports. Je nach Bedarf im System können diese erweitert oder ersetzt werden. CAT von Zentrale professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

11 adunas – Inspizientensysteme – SPS-Hardware

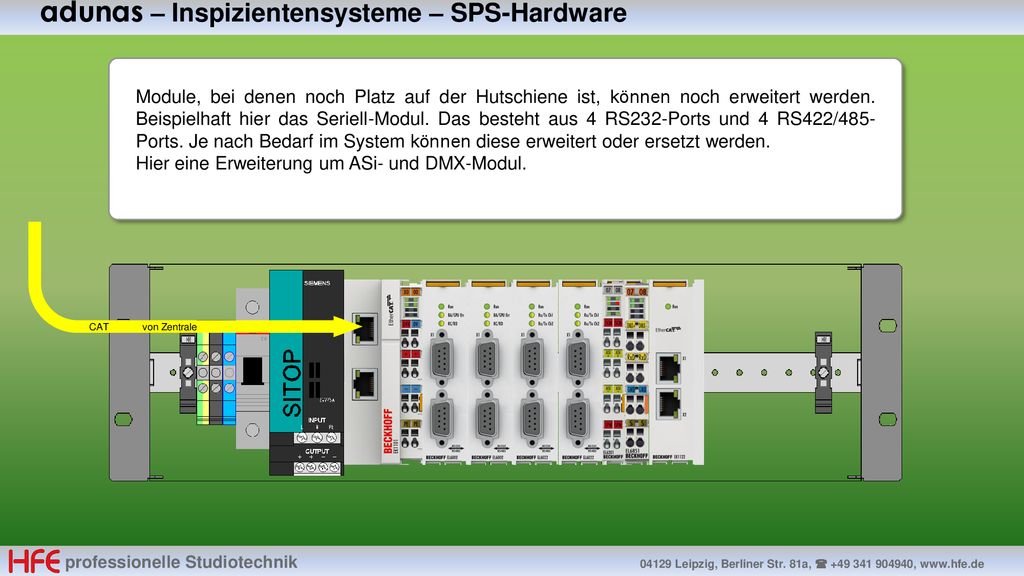

Module, bei denen noch Platz auf der Hutschiene ist, können noch erweitert werden. Beispielhaft hier das Seriell-Modul. Das besteht aus 4 RS232-Ports und 4 RS422/485- Ports. Je nach Bedarf im System können diese erweitert oder ersetzt werden. Hier eine Erweiterung um ASi- und DMX-Modul. CAT von Zentrale professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

12 adunas – Inspizientensysteme – SPS-Hardware

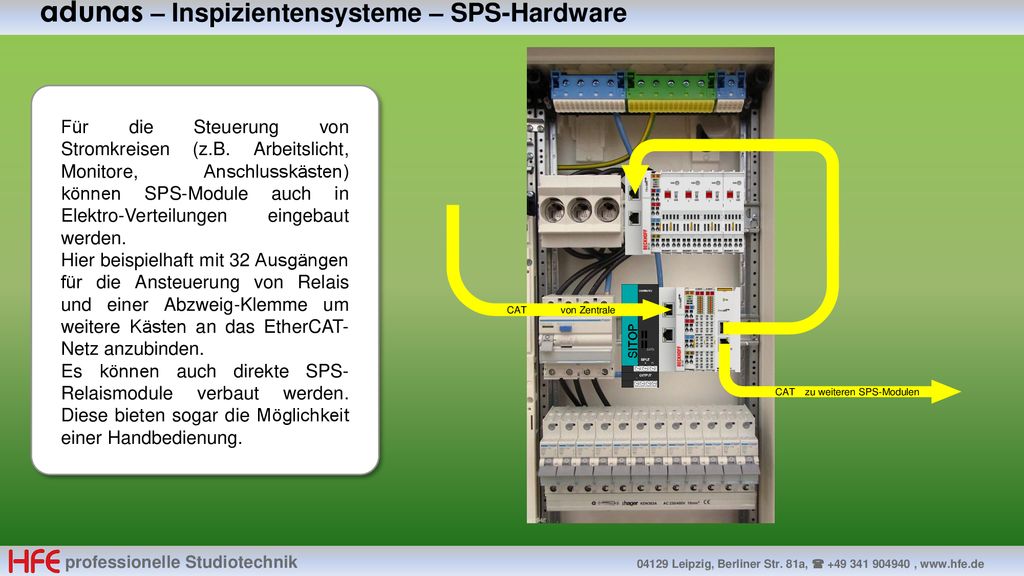

Für die Steuerung von Stromkreisen (z.B. Arbeitslicht, Monitore, Anschlusskästen) können SPS-Module auch in Elektro-Verteilungen eingebaut werden. Hier beispielhaft mit 32 Ausgängen für die Ansteuerung von Relais und einer Abzweig-Klemme um weitere Kästen an das EtherCAT-Netz anzubinden. Es können auch direkte SPS-Relaismodule verbaut werden. Diese bieten sogar die Möglichkeit einer Handbedienung. CAT von Zentrale CAT zu weiteren SPS-Modulen professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

13 Übersicht vorkonfigurierte Hardware-Module
adunas – Inspizientensysteme – SPS-Hardware Übersicht vorkonfigurierte Hardware-Module Zentrale ohne Redundanz Abgänge CAT oder LWL Strom-Einspeisung Geräteschrank, mit Wartungs-Steckdose Zentrale mit Redundanz Abgänge CAT und LWL. Insgesamt 7 HE. Auf dem Abzweig-Klemmen-Träger können auch andere SPS-Module untergebracht werden wie z.B. GPIO, Seriell oder EtherCAT. Stromversorgung für I-Pult oder Zentrale nicht redundant Stromversorgung für I-Pult oder Zentrale redundant Ansteuerung für 16 Lichtzeichen, mit Optokopplern zur Strom-überwachung Ansteuerung für 4 Tasten-streifen (z.B. im I-Pult) Seriell-Modul, 4 Ports RS232, 4 Ports RS422/485. Ansteuerung für 8 Tasten-streifen (z.B. im I-Pult) Ansteuerung LCD-Tasten und / oder Drehencoder z.B. im I-Pult), RS232 Relaismodul mit 32 Relais, Wechsler, 6A 8-fach Relaismodul, 230V / 16A mit Handschaltung professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

14 die wichtigsten SPS-Klemmen in der Übersicht
adunas – Inspizientensysteme – SPS-Hardware die wichtigsten SPS-Klemmen in der Übersicht EL1008 8-Kanal-Digital-Eingangsklemme 24 V DC, Filter 3,0 ms, 1-Leitertechnik EK1110 EtherCAT-Verlängerung EK EtherCAT-Koppler mit ID-Switch, Singlemode-LWL-Anschluss für E-Bus-Klemmen EL6601 Ethernet-Switchklemme, 1-Port EL6201 AS-Interface Masterklemme KL2641 1-Kanal-Relais-Ausgangsklemme 230 V, 16 A mit Handbedienung EL2008 8-Kanal-Digital-Ausgangsklemme 24 V DC, 0,5 A mit Verpolungsschutz, 2-Leitertechnik EK1122 2-Port-EtherCAT-Abzweig BK1150 EtherCAT-"Compact"-Buskoppler für bis zu 64 Busklemmen EL6614 Ethernet-Switchklemme, 4-Port EL6851 DMX-Masterklemme KL6301 EIB/KNX-Busklemme EL1809 16-Kanal-Digital-Eingangsklemme 24V DC, Filter 3,0 ms, Typ 3 EK1101 EtherCAT-Koppler mit ID-Switch für E-Bus-Klemmen BK1250 Koppler zwischen E-Bus- und K-Bus-Klemmen EL6002 2-Kanal serielle Schnittstelle RS232, D-Sub-Anschluss EL9410 Netzteilklemme zur E-Bus-Auffrischung, 24 V, 2 A mit Diagnose KL6811 DALI/DSI-Master- und Netzteilklemme EL2809 16-Kanal-Digital-Ausgangsklemme 24V DC, 0,5 A, 1-Leitertechnik EK 1-Port-EtherCAT-Singlemode-LWL-Abzweig EL2502 2-Kanal-Pulsweiten-Ausgangsklemme 24 V DC, 1A, 4-Leitertechnik EL6022 2-Kanal serielle Schnittstelle RS422/RS485, D-Sub-Anschluss EL9011 Busendkappe KL9010 Busendklemme professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

15 Beispiel Inspizientenpult
adunas – Inspizientensysteme – SPS-Hardware Beispiel Inspizientenpult I-Pult Als Grundlage wird zunächst eine Stromversorgung benötigt. Für die Ansteuerung der einfachen LED-Tasten wird ein Tastenmodul verwendet, dass je nach Anzahl der Tastenstreifen ausgebaut werden kann. Für einen Tastenstreifen wird eine 16-Port Eingangsklemme (für Taste) und eine 16-Port Ausgangsklemme (für LED) benötigt. Für LCD-Tasten und Drehencoder werden serielle RS232-Schnittstellen benötigt. Für einen 16er Tastenstreifen ist ein Port notwendig. Bei Drehencodern können jeweils 2 mit einem Port versorgt werden. Der Touchpanel wird an einem Ethernet-Port angeschlossen, der in jedem Modul enthalten ist. LCD-Tasten- Ansteuerung + Seriell Drehendocer Ansteuerung 4 Tastenstreifen von Zentrale Stromversorgung professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

16 Beispiel Zentrale und Haus

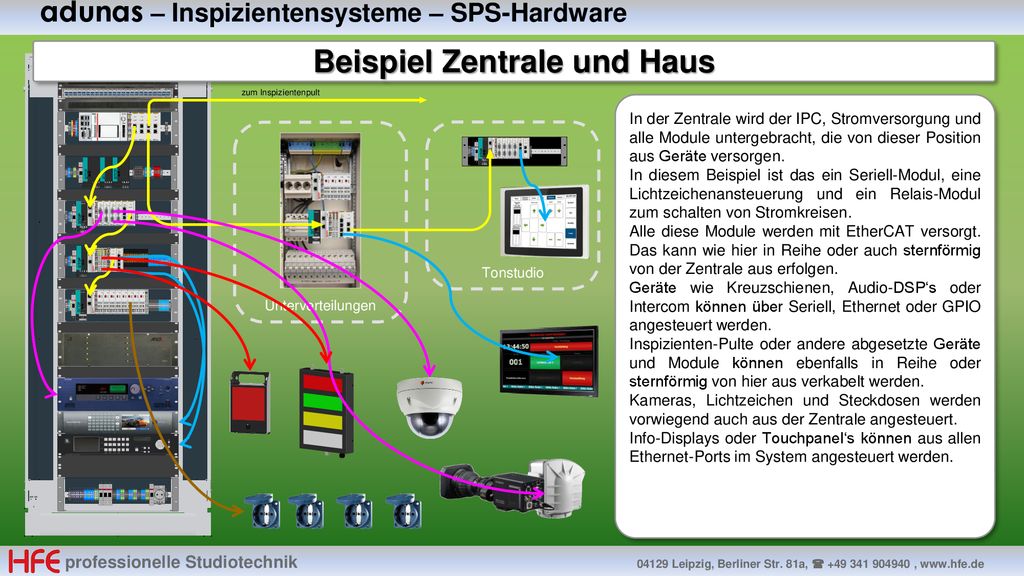

adunas – Inspizientensysteme – SPS-Hardware Beispiel Zentrale und Haus zum Inspizientenpult In der Zentrale wird der IPC, Stromversorgung und alle Module untergebracht, die von dieser Position aus Geräte versorgen. In diesem Beispiel ist das ein Seriell-Modul, eine Lichtzeichenansteuerung und ein Relais-Modul zum schalten von Stromkreisen. Alle diese Module werden mit EtherCAT versorgt. Das kann wie hier in Reihe oder auch sternförmig von der Zentrale aus erfolgen. Geräte wie Kreuzschienen, Audio-DSP‘s oder Intercom können über Seriell, Ethernet oder GPIO angesteuert werden. Inspizienten-Pulte oder andere abgesetzte Geräte und Module können ebenfalls in Reihe oder sternförmig von hier aus verkabelt werden. Kameras, Lichtzeichen und Steckdosen werden vorwiegend auch aus der Zentrale angesteuert. Info-Displays oder Touchpanel‘s können aus allen Ethernet-Ports im System angesteuert werden. Unterverteilungen Tonstudio professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

17 adunas – Inspizientensysteme – SPS-Hardware
Durch das sehr flexible SPS-System sind natürlich viele weitere Varianten denkbar. Da beim Aufbau der Module aber viele Dinge wie Stromverbrauch, Anreihbarkeit und Modulgrößen beachtet werden müssen, fragen Sie bitte bei uns nach. Auch für spezielle Steuerprotokolle oder die Verwendung von Geräten, die nicht direkt mit Inspizientenanlagen in Verbindung zu sehen sind, lassen Sie sich von uns ein Angebot machen. Grundsätzlich sind wir für alle Erweiterungen unseres Systems offen. professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,

18 HFE professionelle Studiotechnik
adunas – Inspizientensysteme – SPS-Hardware Vielen Dank Hans Hermann Hönsch HFE professionelle Studiotechnik Berliner Str. 81a 04129 Leipzig 0341 –  professionelle Studiotechnik Leipzig, Berliner Str. 81a,  ,
