1 Das System: Heizungsfüllwasser – Der Weg zum Angebot Schritte zur Lösung

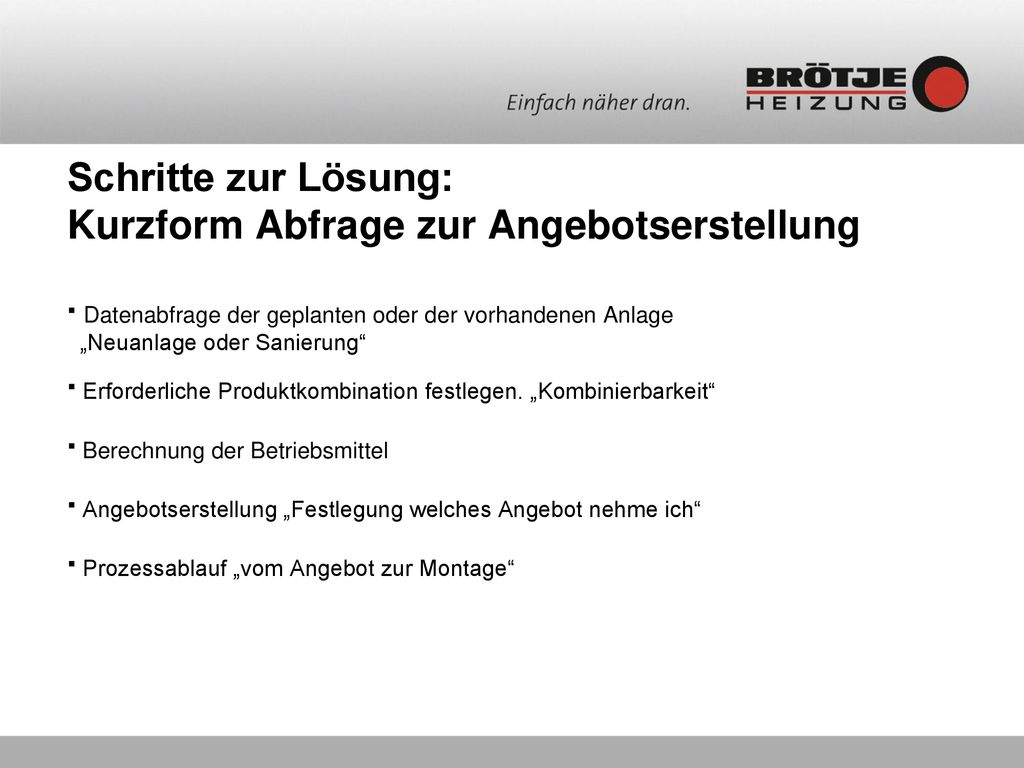

2 Schritte zur Lösung: Kurzform Abfrage zur Angebotserstellung
▪ Datenabfrage der geplanten oder der vorhandenen Anlage „Neuanlage oder Sanierung“ ▪ Erforderliche Produktkombination festlegen. „Kombinierbarkeit“ ▪ Berechnung der Betriebsmittel ▪ Angebotserstellung „Festlegung welches Angebot nehme ich“ ▪ Prozessablauf „vom Angebot zur Montage“

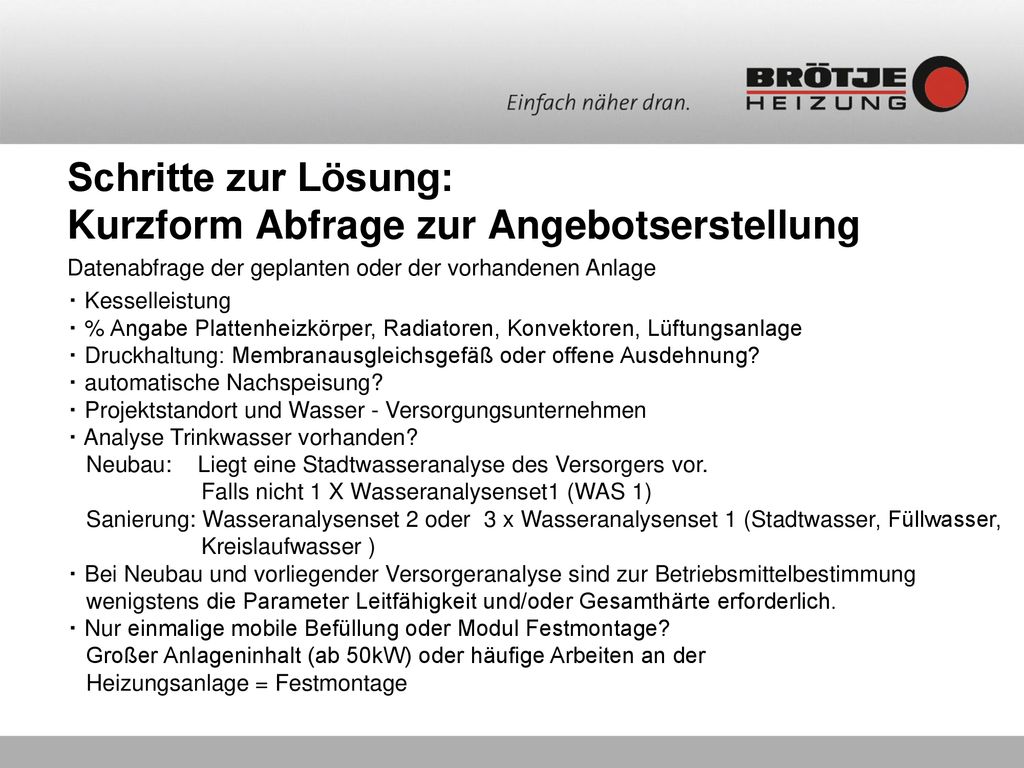

3 Schritte zur Lösung: Kurzform Abfrage zur Angebotserstellung
Datenabfrage der geplanten oder der vorhandenen Anlage ▪ Kesselleistung ▪ % Angabe Plattenheizkörper, Radiatoren, Konvektoren, Lüftungsanlage ▪ Druckhaltung: Membranausgleichsgefäß oder offene Ausdehnung? ▪ automatische Nachspeisung? ▪ Projektstandort und Wasser - Versorgungsunternehmen ▪ Analyse Trinkwasser vorhanden? Neubau: Liegt eine Stadtwasseranalyse des Versorgers vor. Falls nicht 1 X Wasseranalysenset1 (WAS 1) Sanierung: Wasseranalysenset 2 oder 3 x Wasseranalysenset 1 (Stadtwasser, Füllwasser, Kreislaufwasser ) ▪ Bei Neubau und vorliegender Versorgeranalyse sind zur Betriebsmittelbestimmung wenigstens die Parameter Leitfähigkeit und/oder Gesamthärte erforderlich. ▪ Nur einmalige mobile Befüllung oder Modul Festmontage? Großer Anlageninhalt (ab 50kW) oder häufige Arbeiten an der Heizungsanlage = Festmontage

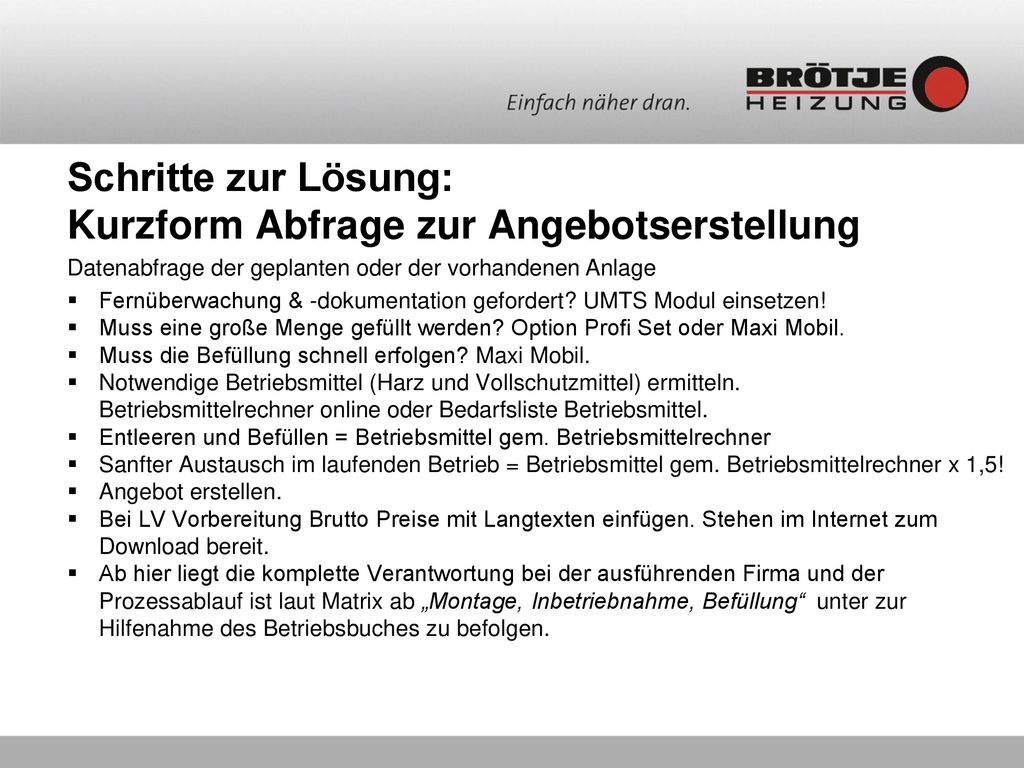

4 Schritte zur Lösung: Kurzform Abfrage zur Angebotserstellung
Datenabfrage der geplanten oder der vorhandenen Anlage Fernüberwachung & -dokumentation gefordert? UMTS Modul einsetzen! Muss eine große Menge gefüllt werden? Option Profi Set oder Maxi Mobil. Muss die Befüllung schnell erfolgen? Maxi Mobil. Notwendige Betriebsmittel (Harz und Vollschutzmittel) ermitteln Betriebsmittelrechner online oder Bedarfsliste Betriebsmittel. Entleeren und Befüllen = Betriebsmittel gem. Betriebsmittelrechner Sanfter Austausch im laufenden Betrieb = Betriebsmittel gem. Betriebsmittelrechner x 1,5! Angebot erstellen. Bei LV Vorbereitung Brutto Preise mit Langtexten einfügen. Stehen im Internet zum Download bereit. Ab hier liegt die komplette Verantwortung bei der ausführenden Firma und der Prozessablauf ist laut Matrix ab „Montage, Inbetriebnahme, Befüllung“ unter zur Hilfenahme des Betriebsbuches zu befolgen.

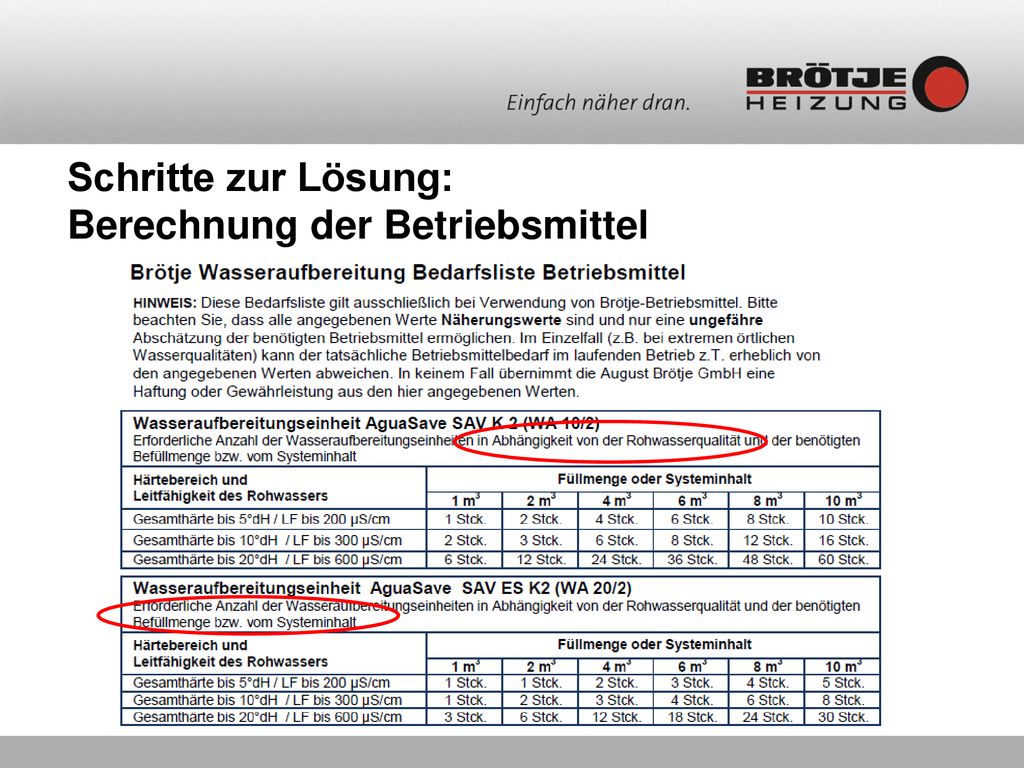

5 Schritte zur Lösung: Berechnung der Betriebsmittel

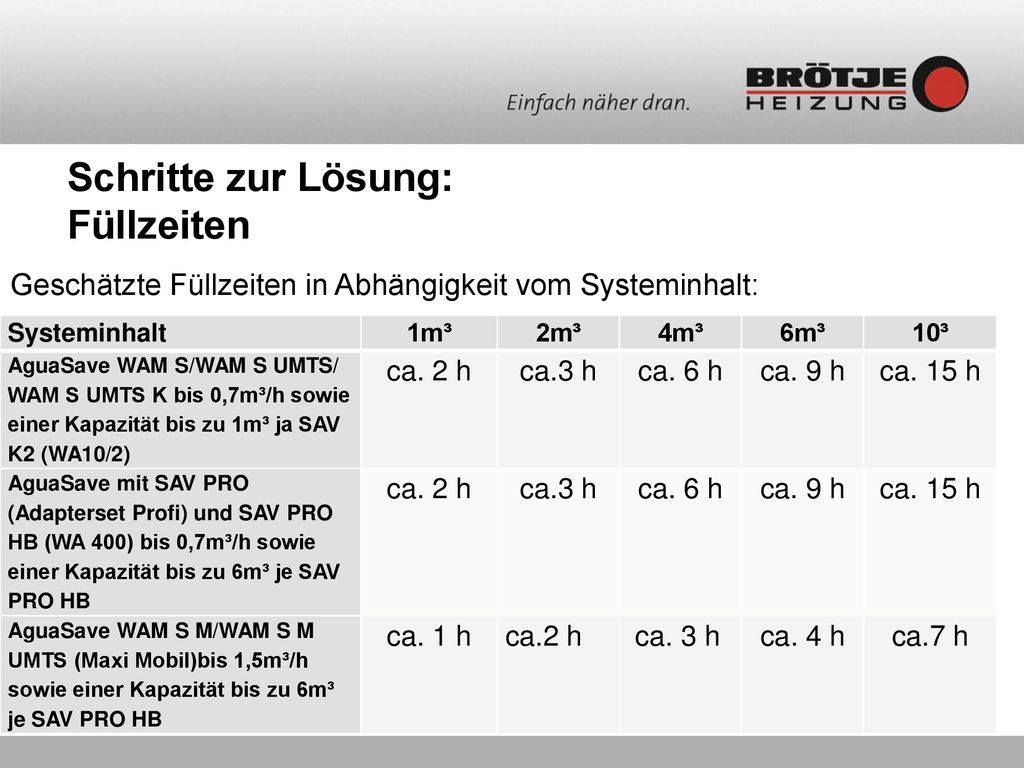

6 Schritte zur Lösung: Füllzeiten
Geschätzte Füllzeiten in Abhängigkeit vom Systeminhalt: Systeminhalt 1m³ 2m³ 4m³ 6m³ 10³ AguaSave WAM S/WAM S UMTS/ WAM S UMTS K bis 0,7m³/h sowie einer Kapazität bis zu 1m³ ja SAV K2 (WA10/2) ca. 2 h ca.3 h ca. 6 h ca. 9 h ca. 15 h AguaSave mit SAV PRO (Adapterset Profi) und SAV PRO HB (WA 400) bis 0,7m³/h sowie einer Kapazität bis zu 6m³ je SAV PRO HB AguaSave WAM S M/WAM S M UMTS (Maxi Mobil)bis 1,5m³/h sowie einer Kapazität bis zu 6m³ je SAV PRO HB ca. 1 h ca.2 h ca. 3 h ca. 4 h ca.7 h

7 Schritte zur Lösung: Analysen-Begleitschein
Neubau: Liegt keine Stadtwasseranalyse des Versorgers vor ist im Vorwege eine Rohwasseranalyse durchzuführen. 1 X Wasseranalysenset 1 (WAS1) Sanierung: Hier sind Stadtwasser und Kreislaufwasser zu beproben. Ist bereits eine Wasseraufbereitung vorhanden, ist auch eine Probe vom Anlagenfüllwasser zu analysieren. Je nach Anzahl der Proben ist Wasseranalysenset (WAS)1, 2 oder 4 zu verwenden. Der jedem Set beiliegende Analysen-Begleitschein muss je Anlage zwingend komplett ausgefüllt werden (sonst keine Analyse).

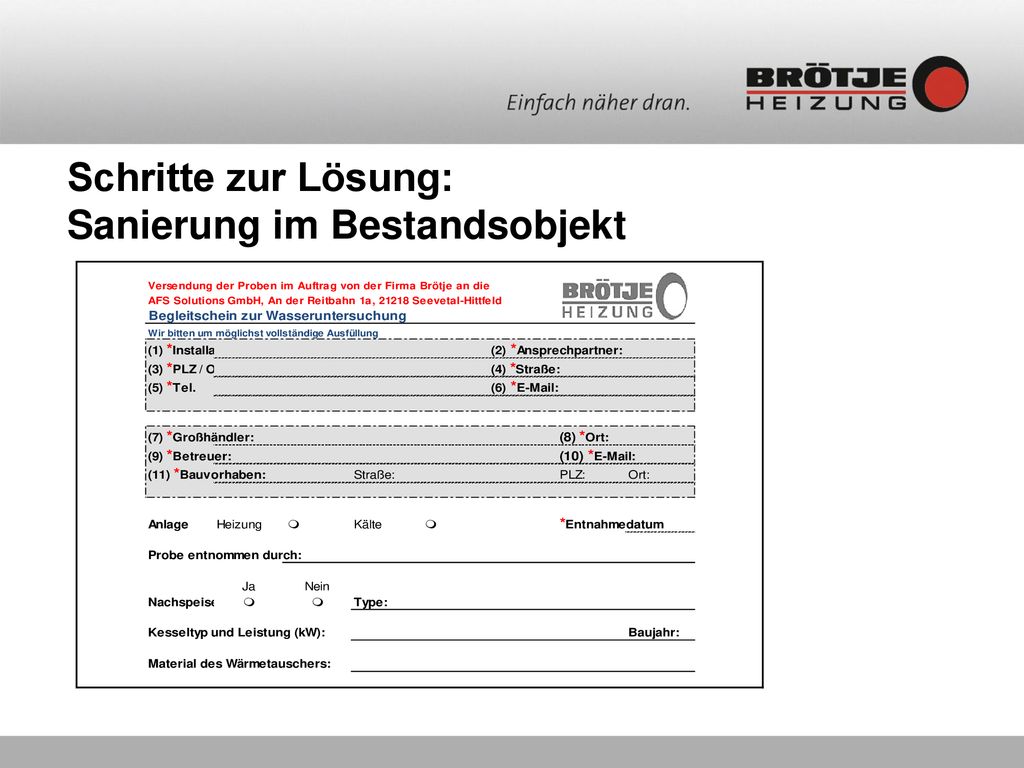

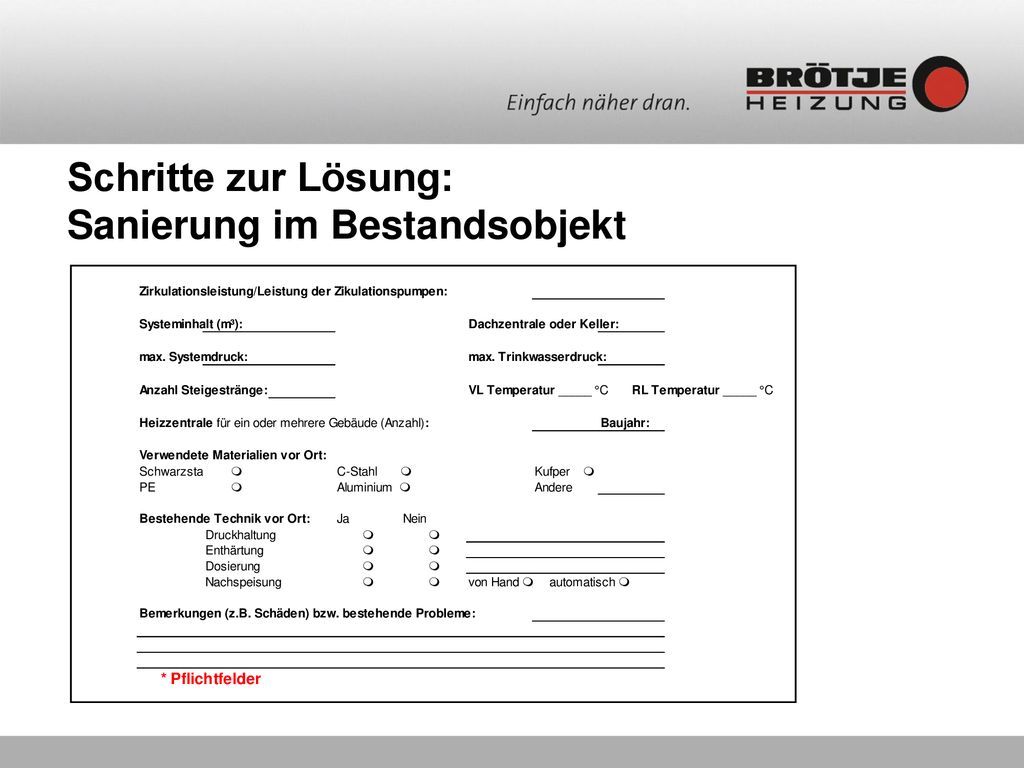

8 Schritte zur Lösung: Sanierung im Bestandsobjekt

9 Schritte zur Lösung: Sanierung im Bestandsobjekt

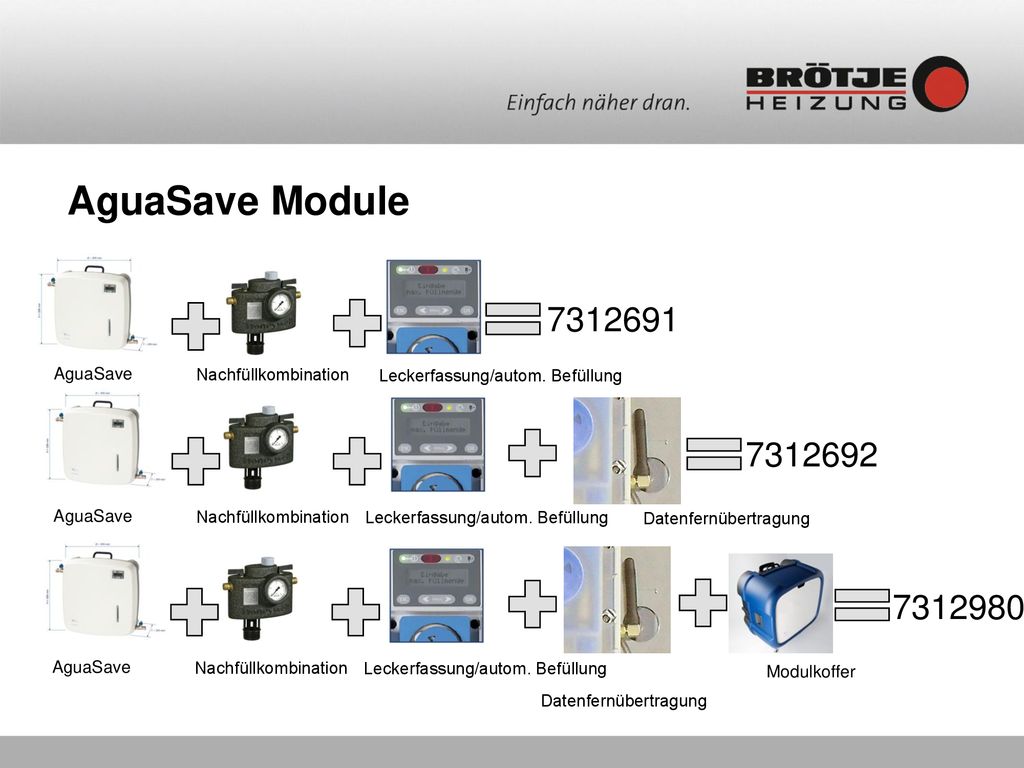

10 AguaSave Module 7312691 7312692 7312980 AguaSave Nachfüllkombination
Leckerfassung/autom. Befüllung AguaSave Nachfüllkombination Leckerfassung/autom. Befüllung Datenfernübertragung AguaSave Nachfüllkombination Leckerfassung/autom. Befüllung Modulkoffer Datenfernübertragung

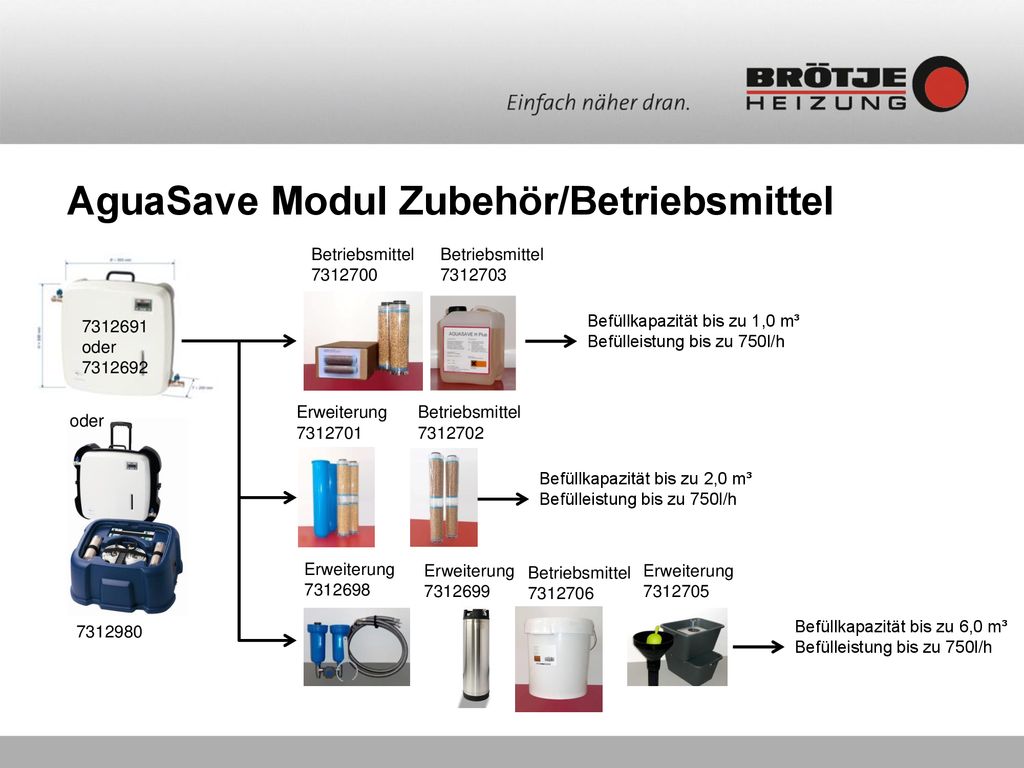

11 AguaSave Modul Zubehör/Betriebsmittel
Betriebsmittel oder Befüllkapazität bis zu 1,0 m³ Befülleistung bis zu 750l/h Erweiterung Betriebsmittel oder Befüllkapazität bis zu 2,0 m³ Befülleistung bis zu 750l/h Erweiterung Erweiterung Betriebsmittel Erweiterung Befüllkapazität bis zu 6,0 m³ Befülleistung bis zu 750l/h

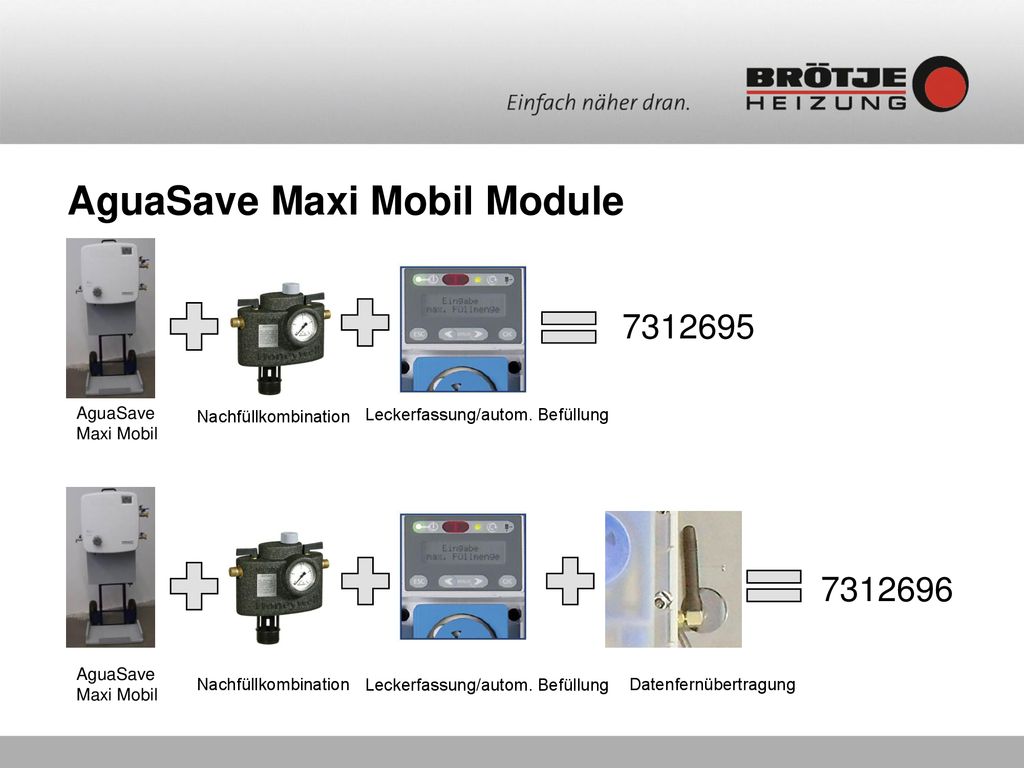

12 AguaSave Maxi Mobil Module
AguaSave Maxi Mobil Nachfüllkombination Leckerfassung/autom. Befüllung AguaSave Maxi Mobil Nachfüllkombination Leckerfassung/autom. Befüllung Datenfernübertragung

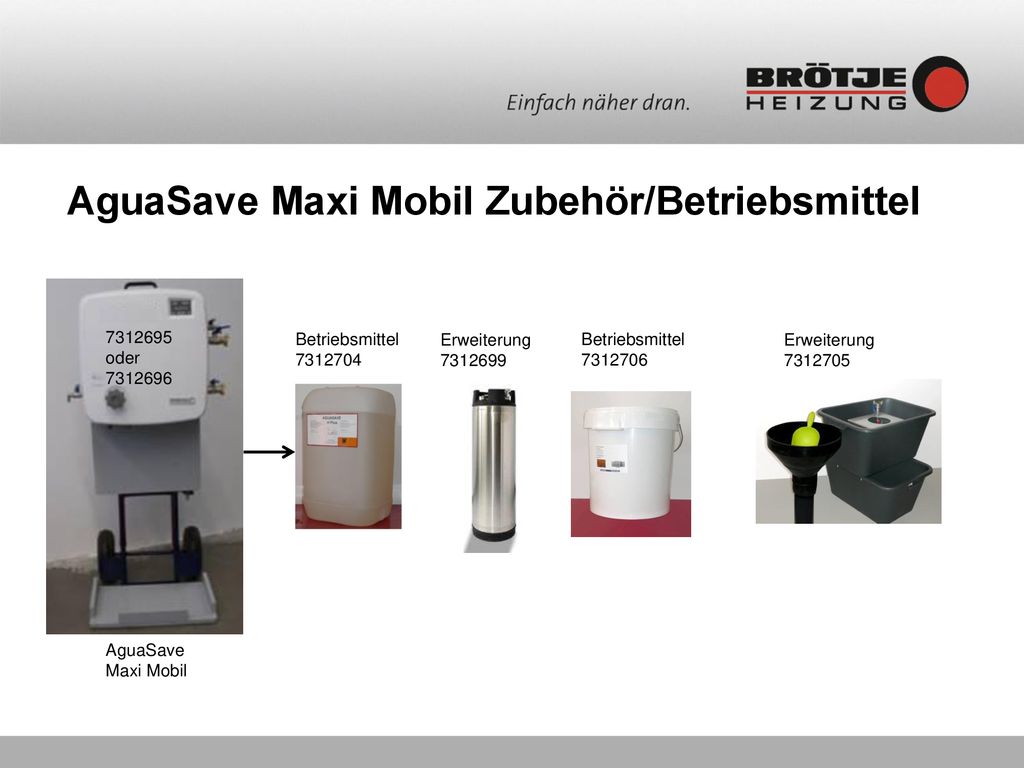

13 AguaSave Maxi Mobil Zubehör/Betriebsmittel
oder Betriebsmittel Erweiterung Betriebsmittel Erweiterung AguaSave Maxi Mobil

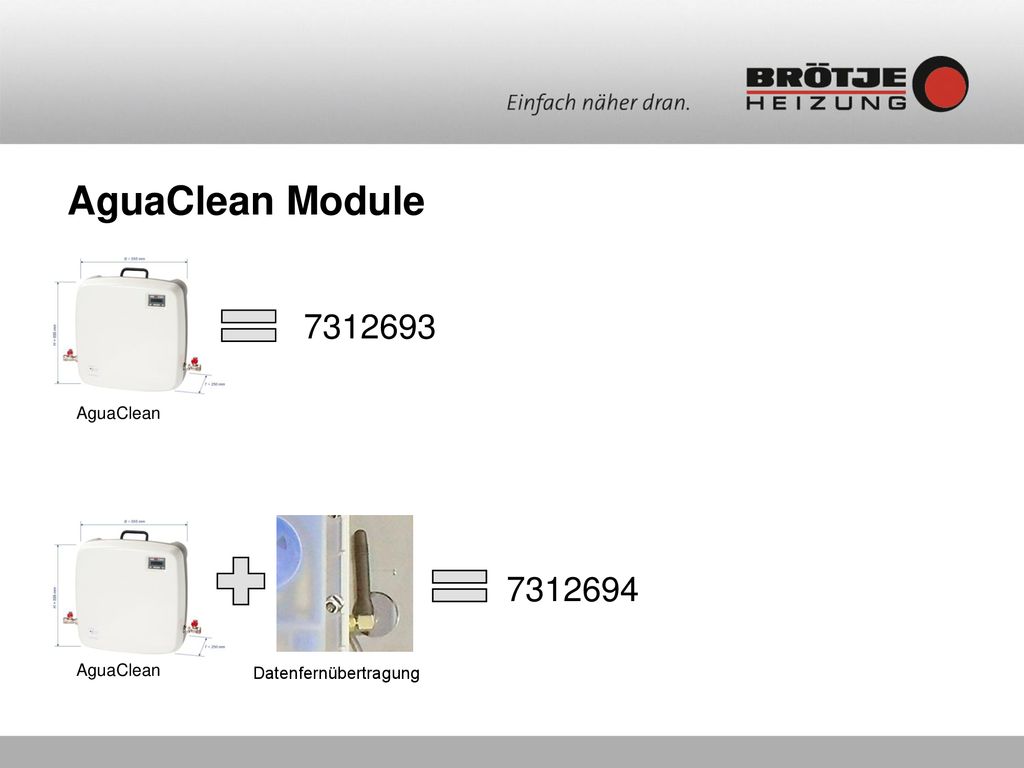

14 AguaClean Module 7312693 7312694 AguaClean AguaClean
Datenfernübertragung

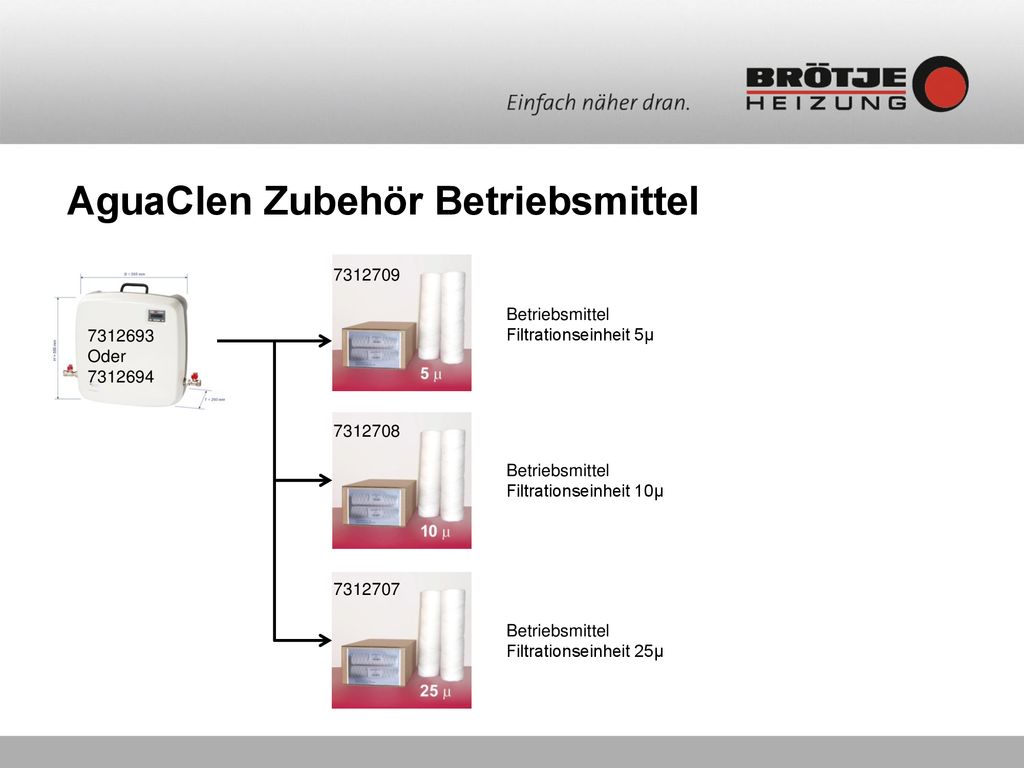

15 AguaClen Zubehör Betriebsmittel
Betriebsmittel Filtrationseinheit 5µ Oder Betriebsmittel Filtrationseinheit 10µ Betriebsmittel Filtrationseinheit 25µ

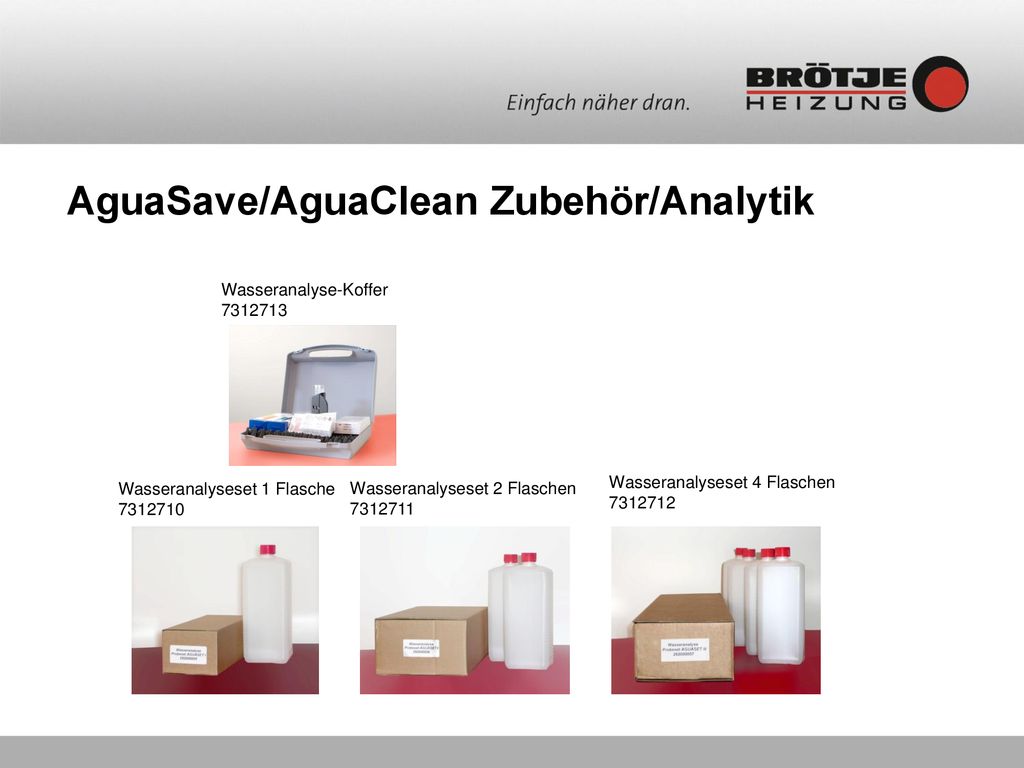

16 AguaSave/AguaClean Zubehör/Analytik
Wasseranalyse-Koffer Wasseranalyseset 1 Flasche Wasseranalyseset 2 Flaschen Wasseranalyseset 4 Flaschen

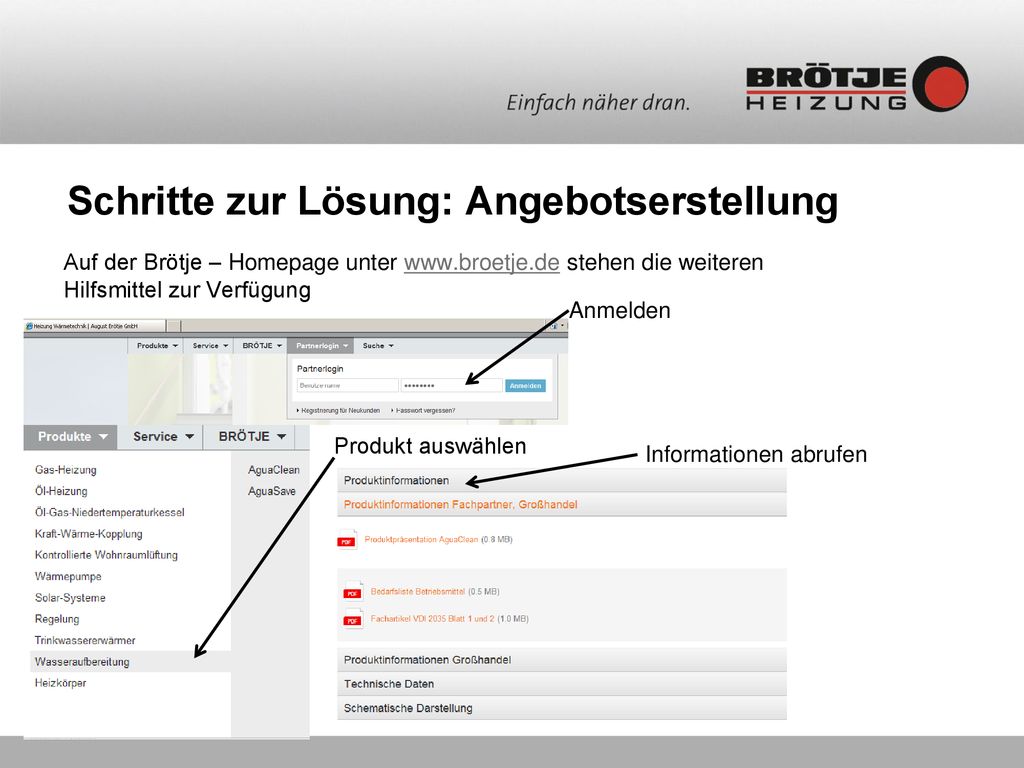

17 Schritte zur Lösung: Angebotserstellung
Auf der Brötje – Homepage unter stehen die weiteren Hilfsmittel zur Verfügung Anmelden Produkt auswählen Informationen abrufen

18 Betriebsmittelrechner
Service/Software Werte eingeben Bedarf berechnen Downloads und Links/ AguaSave Betriebsmittelrechner

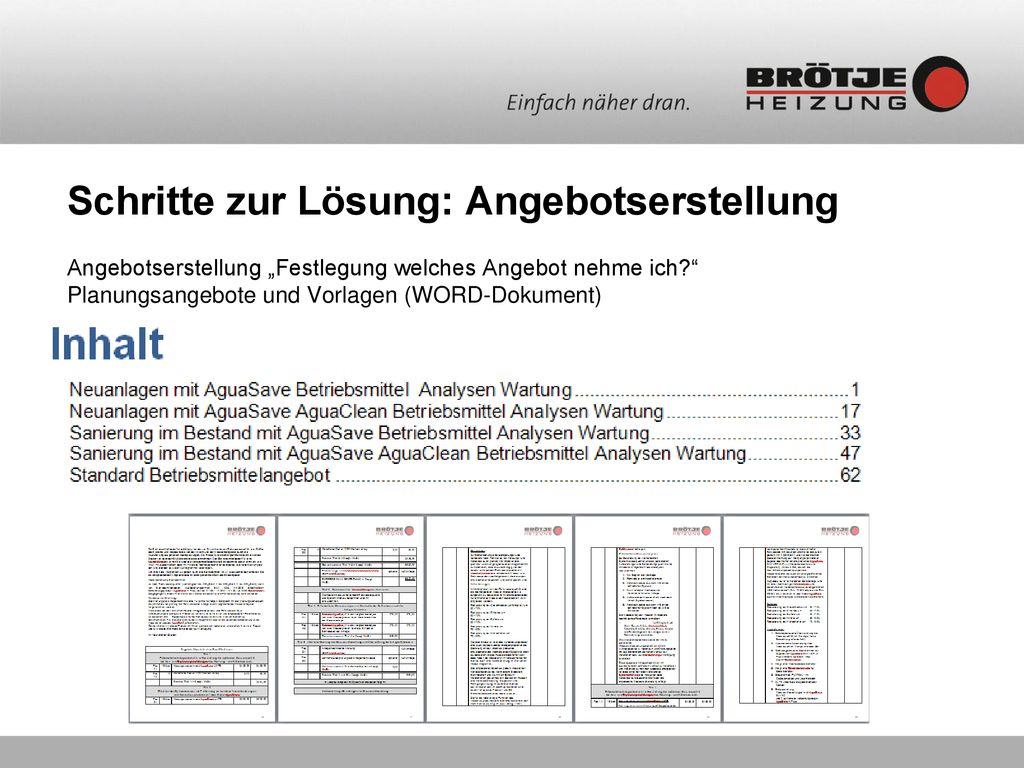

19 Schritte zur Lösung: Angebotserstellung
Angebotserstellung „Festlegung welches Angebot nehme ich?“ Planungsangebote und Vorlagen (WORD-Dokument)

20 Prozessablauf „vom Angebot zur Montage“

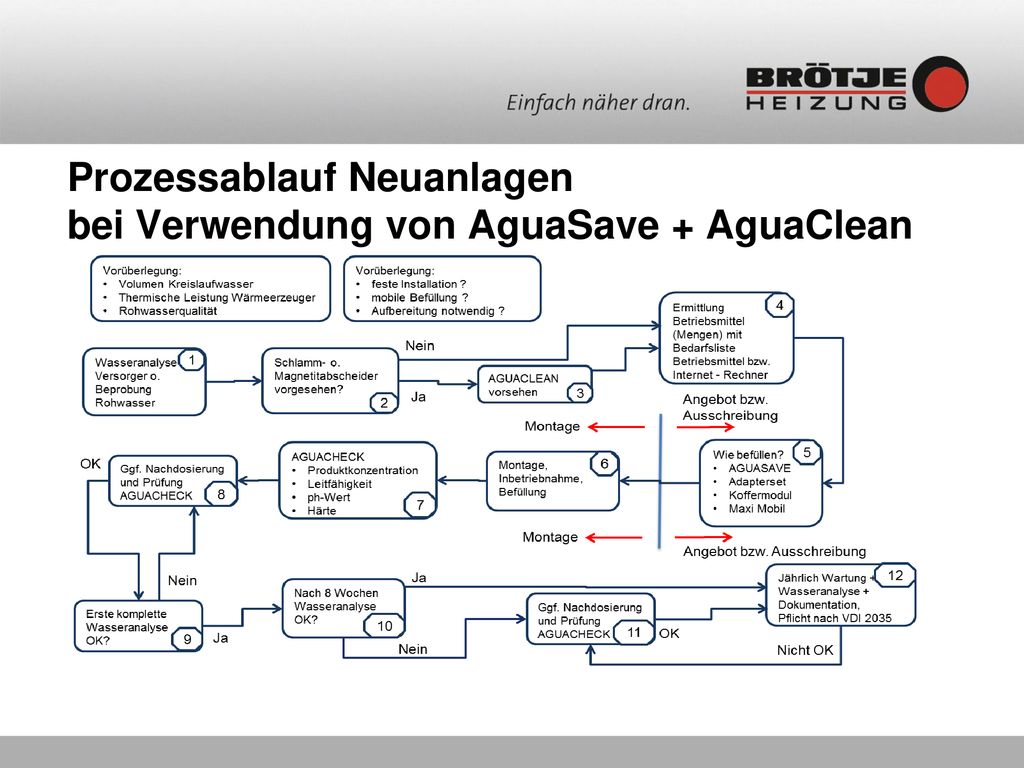

21 Prozessablauf Neuanlagen bei Verwendung von AguaSave + AguaClean

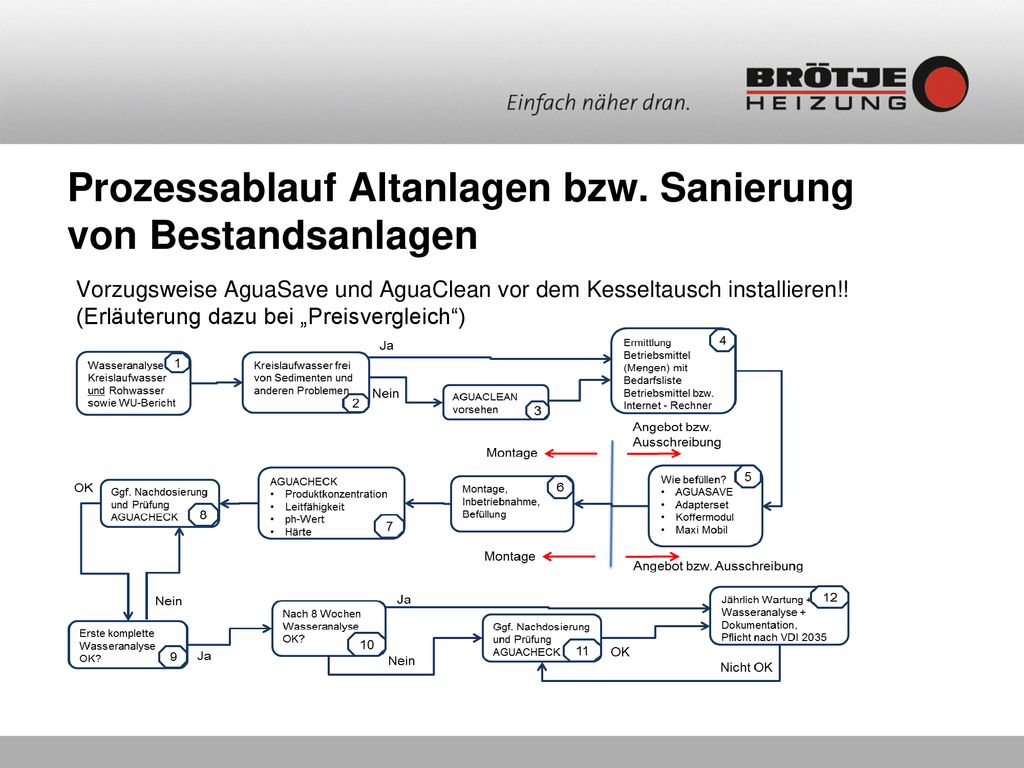

22 Prozessablauf Altanlagen bzw. Sanierung von Bestandsanlagen
Vorzugsweise AguaSave und AguaClean vor dem Kesseltausch installieren!! (Erläuterung dazu bei „Preisvergleich“)

23 Es folgt der Teil „Fragen und Antworten“
