2 R28 - Druckstufe Wichtig! Das Modell des Endcaps scheint falsch zu sein. Zusätzlich stimmt die Position des letzten Modules im CAD-Modell nicht mit dem Lattice überein. Ohne ein korrektes Modell des Endcaps kann nicht abschließend geklärt werden, ob sich das Vakuumsystem in diesem Bereich montieren lässt. Anforderung Seitens MVS für Reinraummontage, unabhängig vom oberen Punkt: Keine Träger im Montagebereich (+/- 250 mm um Flanschverbindungen) Könnte hier durch Wegnahme des mittleren Trägers erfolgen

3 Es sind zwei unterschiedliche Montagesituationen zu beachten:
Die ersten 60 m nach dem letzten Modul (Betrifft R28 und Teilweise R29) müssen partikelfrei nach ISO 5 montiert werden können. Anforderung seitens WP19: Keine Träger im Montagebereich (+/- 250 mm) von Flanschverbindungen. Möglichst viel Platz zwischen den Magneten und Diagnosekomponenten. Nach den 60 m ist keine Partikelfreiheit mehr notwendig, was die Montage erleichtert. Möglichst keine Träger vor Flanschverbindungen von durch das Lattice festgelegten Komponenten

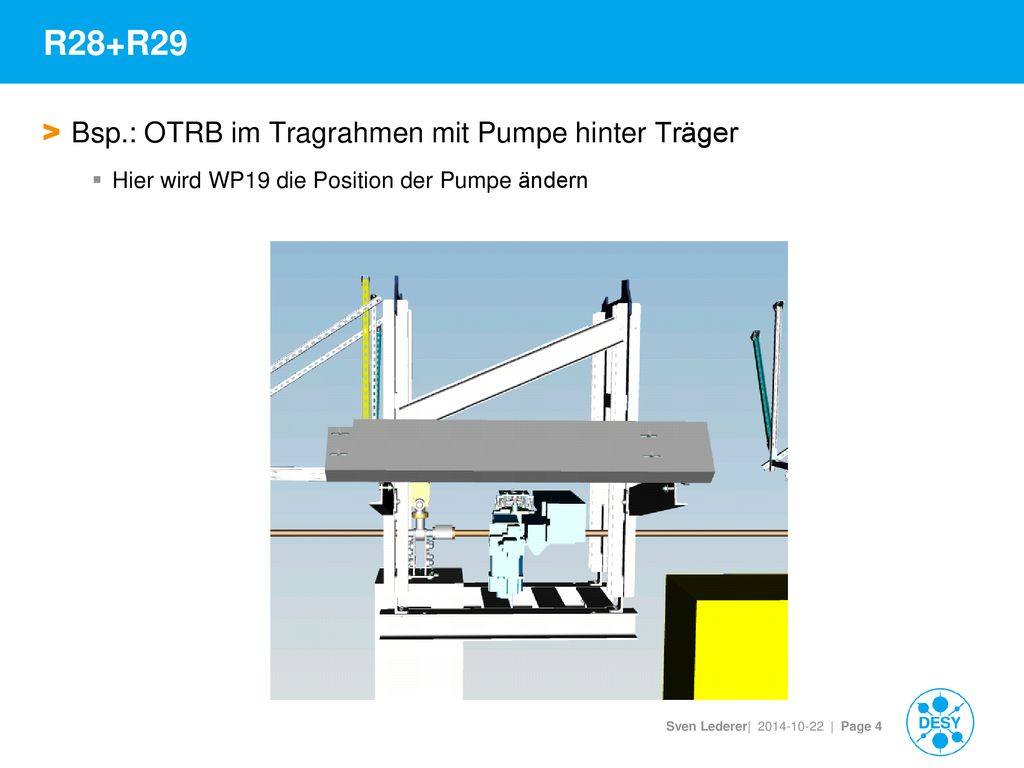

4 R28+R29 Bsp.: OTRB im Tragrahmen mit Pumpe hinter Träger
Hier wird WP19 die Position der Pumpe ändern

5 R28+R29 Bsp: Quadrupol+BPM+Pumpe Kombination
Entweder die Einheit BPM+Pumpe kann weiter Up-stream geschoben werden (Bedarf Genehmigung MLC), Oder: Der Quadrupol darf bei der Vakuummontage noch nicht positioniert sein (Möglicherweise durch Verschieben Down-stream)

6 R30 Problem: Flanschverbindung OTR-Rohr auf Höhe der Träger Vorschlag:
Entweder Tragrahmen Down-stream verlängern Oder OTR + Pumpe Up-stream schieben (Bedarf Genehmigung MLC)

7 Hauptkollimatoren Anforderungen Seitens WP19:
Keine Diagonalstreben während der Installation Aufgrund mehrerer Flanschverbindungen hinter dem Träger zwischen OTR und COL sollte dieser Träger (zumindest für die Installation) entfernt werden.
