Sprechfunkausbildung

Präsentation zum Thema: "Sprechfunkausbildung"—  Präsentation transkript:

1 Sprechfunkausbildung
- Funkgerätekunde - Bezug: Leitfaden zur Sprechfunkausbildung Kapitel 4 Thema 4.4 Stand: 01/2016 Lernziel: Der Lehrgangsteilnehmer soll die Funkgeräte des Digitalfunks sicher bedienen können.

2 Funkgerätekunde – Gerätetypen im Digitalfunk (HRT)
Bei den HRT gibt es „Sonderlösungen“, z. B. HRT ohne Tastenfeld und ex-geschütztes Gerät. Bisher bekannte Zubehörteile wie Taschen, Kopfsprechgeschirr und Handmikrofone (auch Faustmikrofone genannt) sind ebenfalls in gewohnter Weise verfügbar. Die Endgeräte der nichtpolizeilichen BOS in Hessen müssen hinsichtlich der netzrelevanten Parameter, den Leistungsmerkmalen im DMO sowie denen des Fleetmappings (Gruppen) und den Vorgaben der Landesbetriebsstelle Digitalfunk entsprechen. (Konfigurationsvorgaben der LBD für „HRT“, „HRT mit Aktivhalterung“ und „MRT“ werden i.A. auch „Codeplug“ genannt). Stand 01/2016

3 Funkgerätekunde – Gerätetypen im Digitalfunk (MRT)
Für das MRT / FRT sind einfach Handapparate sowie Bedienhandapparate verfügbar (hier bereits Generation 1 – links im Bild und 2 – rechts im Bild). Die Bedienung über die Bedienhandapparate erfolgt in Analogie zum Bedienteil. Sofern Bedienhandapparate vorhanden sind, können die ebenfalls kurz vorgestellt werden. Die Endgeräte der nichtpolizeilichen BOS in Hessen müssen hinsichtlich der netzrelevanten Parameter, den Leistungsmerkmalen im DMO sowie denen des Fleetmappings (Gruppen) und den Vorgaben der Landesbetriebsstelle Digitalfunk entsprechen. (Konfigurationsvorgaben der LBD für „HRT“, „HRT mit Aktivhalterung“ und „MRT“ werden i.A. auch „Codeplug“ genannt). Stand 01/2016

4 Beschreibung der Tasten:
Funkgerätekunde – Bedienelemente HRT Beschreibung der Tasten: Taste / Schalter Funktion 1 Ein / Aus- / Beenden- / Ausgangsmodus 2 Sprechtaste (Push-to-talk, PTT) 3 Umschaltung Betriebsart TMO / DMO 4 Drehknopf für Lautstärkeregelung und Gruppenauswahl 5 Menütaste und Vierwege-Navigationstaste (Menütaste auch für Tastensperre) 6 Funktionstasten: Aktivierung der im Display angezeigten Tastenfunktionen wie „Option“ und „KW-Liste“ 7 Alphanumerische Tastatur mit * und # als Wahlblock und Texteingabe; * für Tastensperre 8 nicht belegt / ggf. Totmannfunktion belegt 9 Notruftaste 10 Tastensperre aufheben (mit 5) 11 Lautsprecherschalter/Aktivierung Ohrhöhrer 12 Umschaltung Audioprofil 4 1 9 3 2 8 5 6 7 10 11 12 Allgemeine Vorstellung Vorstellung (kurz!) des Gerätes mit: Lautsprecher, oberes und unteres Mikrofon, Hörkapsel, Zubehöranschluss und LED Gruppenruf oder Einzelruf: Nutzung des oberen Mikrofons - Gerät wie gewohnt halten Zielruf: Nutzung des unteren Mikrofons und der Hörkapsel - Gerät wie Mobiltelefon ans Ohr halten Vorstellung (kurz!) der Grundbedienelemente mit Angabe der Funktionen Hinweis auf Lautsprecherschalter (11): für einen Einzelruf kann zwischen der Audioausgabe über den Lautsprecher oder die Hörkapsel umgeschaltet werden. Die Audioausgabe beim Gruppenruf erfolgt grundsätzlich über den Lautsprecher. Bei Verfügbarkeit von MTP850 Ex und MTP830 können diese Geräte ebenfalls kurz gezeigt / erläutert werden. Die Bezeichnungen sind analog anzuwenden. Stand 01/2016

5 Beschreibung der Funktionen:
Funkgerätekunde – Bedienelemente HRT Beschreibung der Funktionen: Funktion Tasten/Schalter Ein / Aus 1 (gedrückt halten) Lautstärkeregelung 4 (drehen), 5, 6,12 (Profil ändern) Gruppenauswahl / -wechsel 4 (drücken & drehen) 6, 5 (Optionen/Navigation, nur 5 in einem Ordner) Betriebsmodus ändern 3 (gedrückt halten) 6, 5 (Aufruf Optionen und Navigation) Gruppenruf durchführen 2 Einzelruf durchführen Service limitiert Menüwechsel 5, 6 (Aufruf Menü und Navigation) Notruf senden 9 (gedrückt halten) Status senden 7 (gedrückt halten) Mitteilung lesen Tastensperre 5, 10 4 1 9 3 2 8 5 6 7 10 11 12 Stand 01/2016

6 Beschreibung der Tasten:
Funkgerätekunde – Bedienelemente MRT Beschreibung der Tasten: Taste / Schalter Funktion 1 Ein-Aus- / Beenden- / Ausgangsmodus-Taste 2 Drehknopf für Lautstärkeregelung und Gruppenauswahl 3 Umschaltung Betriebsart TMO / DMO 4 Menütaste und Vierwege-Navigationstaste 5 Funktionstasten: Aktivierung der im Display angezeigten Tastenfunktionen wie „Option“ und „KW-Liste“ 6 Alphanumerische Tastatur mit * und # als Wahlblock und Texteingabe; 7 Lautsprecherschalter (niedrig / laut) 8 Helligkeit Display 9 Notruftaste 3 7 8 9 5 6 2 1 4 Allgemeine Vorstellung Vorstellung (kurz!) des Gerätes mit: Tasten analog HRT, Anschlussbuchse vorn Vorstellung (kurz!) der Grundbedienelemente mit Angabe der Funktionen  Für das MRT / FRT sind Handapparate sowie Bedienhandapparate verfügbar (hier bereits Generation 1 und 2). Die Bedienung über die Bedienhandapparate erfolgt in Analogie zum Bedienteil. Sofern Bedienhandapparate vorhanden sind, können sie ebenfalls kurz vorgestellt werden. Jedes MRT/FRT verfügt über die Repeater- und Gatewayfunktion. Diese muss bei Bedarf über die Menüsteuerung aktiviert werden Stand 01/2016

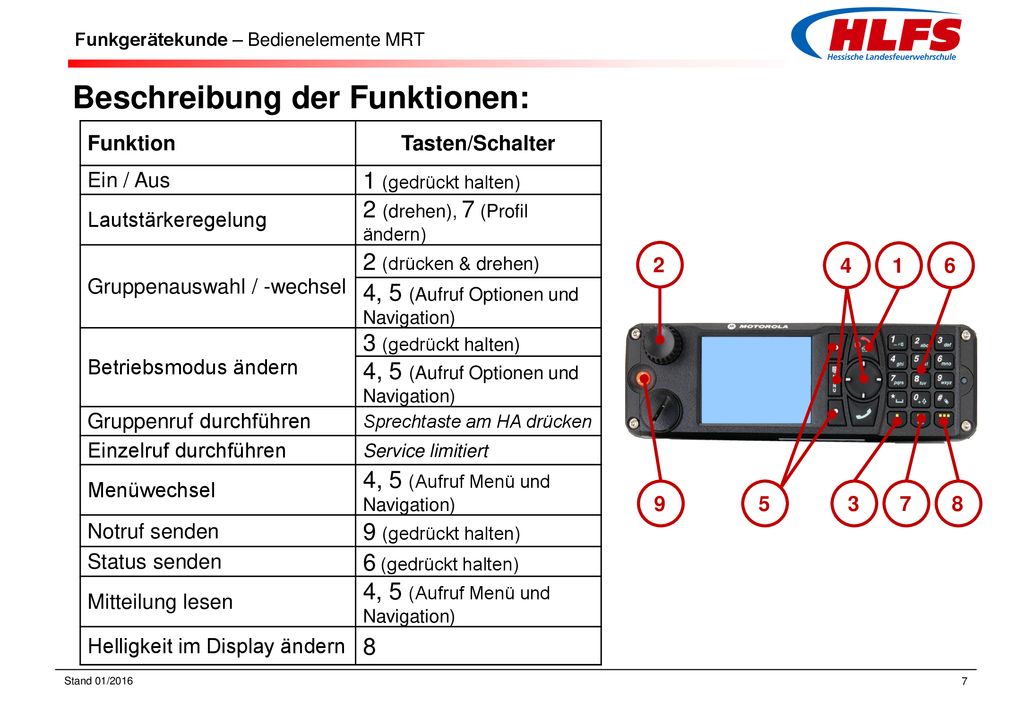

7 Beschreibung der Funktionen:
Funkgerätekunde – Bedienelemente MRT Beschreibung der Funktionen: Funktion Tasten/Schalter Ein / Aus 1 (gedrückt halten) Lautstärkeregelung 2 (drehen), 7 (Profil ändern) Gruppenauswahl / -wechsel 2 (drücken & drehen) 4, 5 (Aufruf Optionen und Navigation) Betriebsmodus ändern 3 (gedrückt halten) Gruppenruf durchführen Sprechtaste am HA drücken Einzelruf durchführen Service limitiert Menüwechsel 4, 5 (Aufruf Menü und Navigation) Notruf senden 9 (gedrückt halten) Status senden 6 (gedrückt halten) Mitteilung lesen Helligkeit im Display ändern 8 3 7 8 9 5 6 2 1 4 Stand 01/2016
