1
Fehlersuche
2

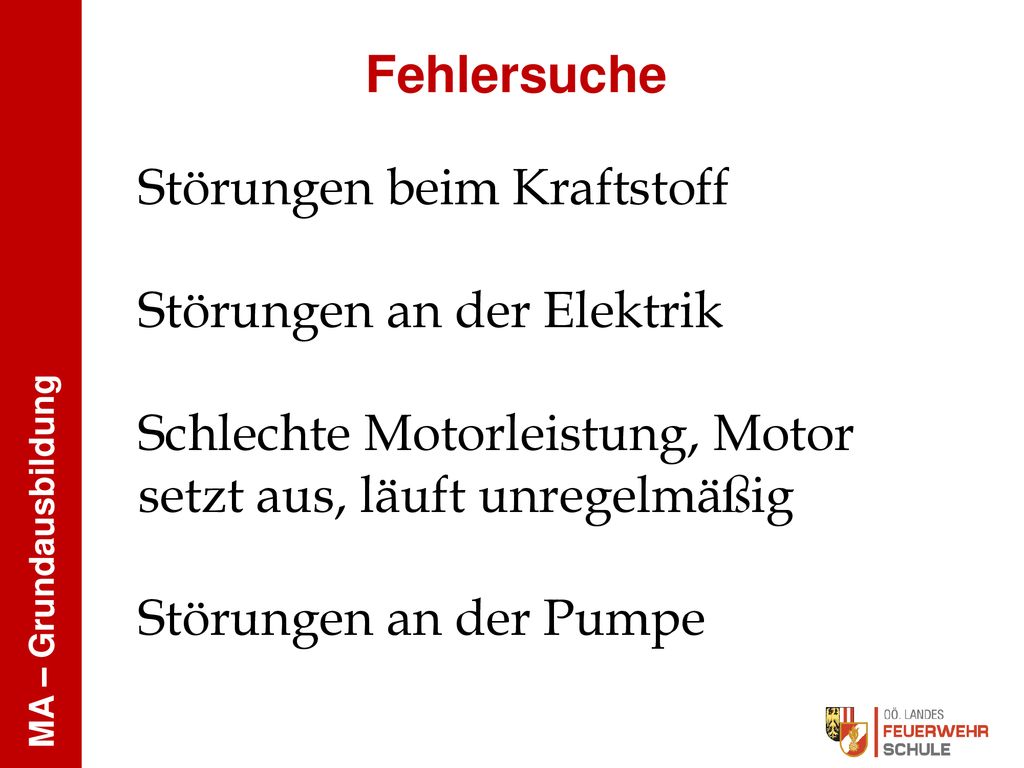

Fehlersuche Störungen beim Kraftstoff Störungen an der Elektrik Schlechte Motorleistung, Motor setzt aus, läuft unregelmäßig Störungen an der Pumpe
3
Störung beim Kraftstoff
Fehlersuche Störung beim Kraftstoff Abhilfe Ursache Kraftstoffbehälter leer (ca. 1 Stunden) Kraftstoff auffüllen Benzinhahn - Benzinleitung undicht Benzinhahn – Benzinleitung abdichten
4
Fehlersuche Benzinhahn
5
Störung beim Kraftstoff
Fehlersuche Störung beim Kraftstoff Ursache Abhilfe Kraftstoffbehälter leer (ca. 1 Stunden) Kraftstoff auffüllen Benzinhahn - Benzinleitung undicht Benzinhahn – Benzinleitung abdichten Kraftstoffpumpe arbeitet nicht Sicherung defekt Einspritzventile arbeiten nicht Sicherung defekt MOTRONIC-Steuergerät spricht nicht an Sicherung defekt
6
Fehlersuche Sicherungen
7
Störung beim Kraftstoff
Fehlersuche Störung beim Kraftstoff Ursache Abhilfe Kraftstoffbehälter leer (ca. 1 Stunden) Kraftstoff auffüllen Benzinhahn - Benzinleitung undicht Benzinhahn – Benzinleitung abdichten Kraftstoffpumpe arbeitet nicht Sicherung defekt Einspritzventile arbeiten nicht Sicherung defekt MOTRONIC-Steuergerät spricht nicht an Sicherung defekt Motor klingelt bei Belastung (geringe Oktanzahl) Markenkraftstoff (Qualität) Kondenswasser in der Schwimmerkammer (FOX 1) Schwimmerkammer reinigen
8
Störung bei der Elektrik
Fehlersuche Störung bei der Elektrik Ursache Abhilfe Rote Kontrolllampe leuchtet auf Zuwenig Motoröl, Öldruckschalter defekt, zuviel Schräglage der TS
9

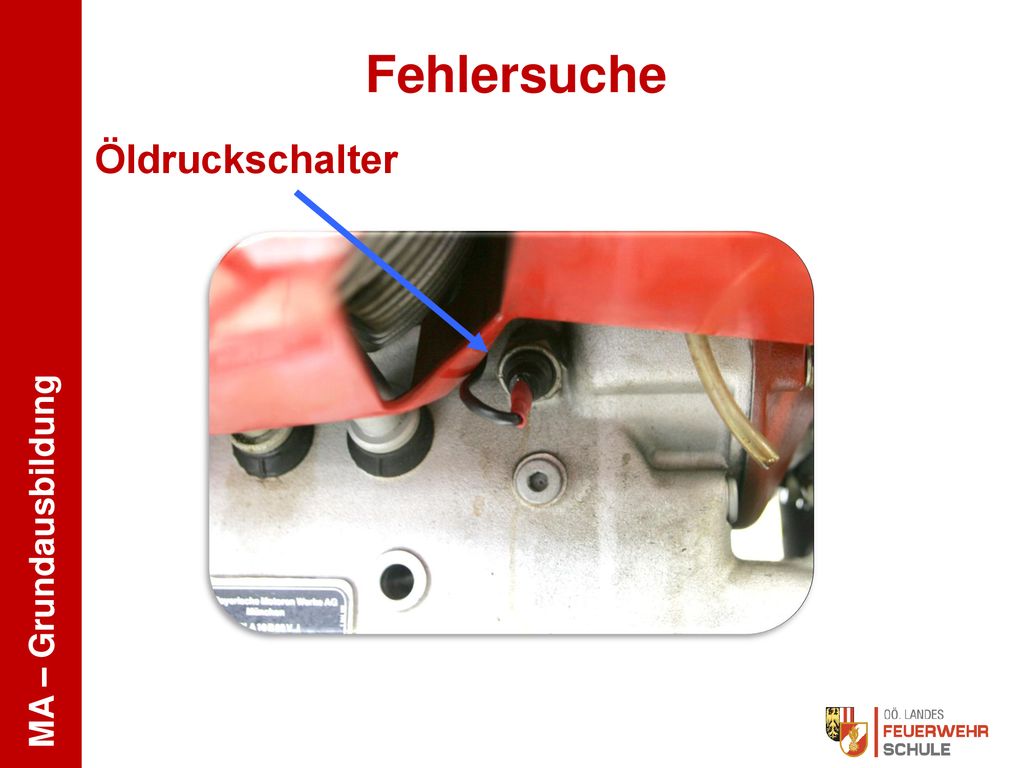

Fehlersuche Öldruckschalter
10
Störung bei der Elektrik
Fehlersuche Störung bei der Elektrik Ursache Abhilfe Rote Kontrolllampe leuchtet auf Zuwenig Motoröl, Öldruckschalter defekt, zuviel Schräglage der TS Batterie leer Batterie laden, Säurestand kontrollieren
11

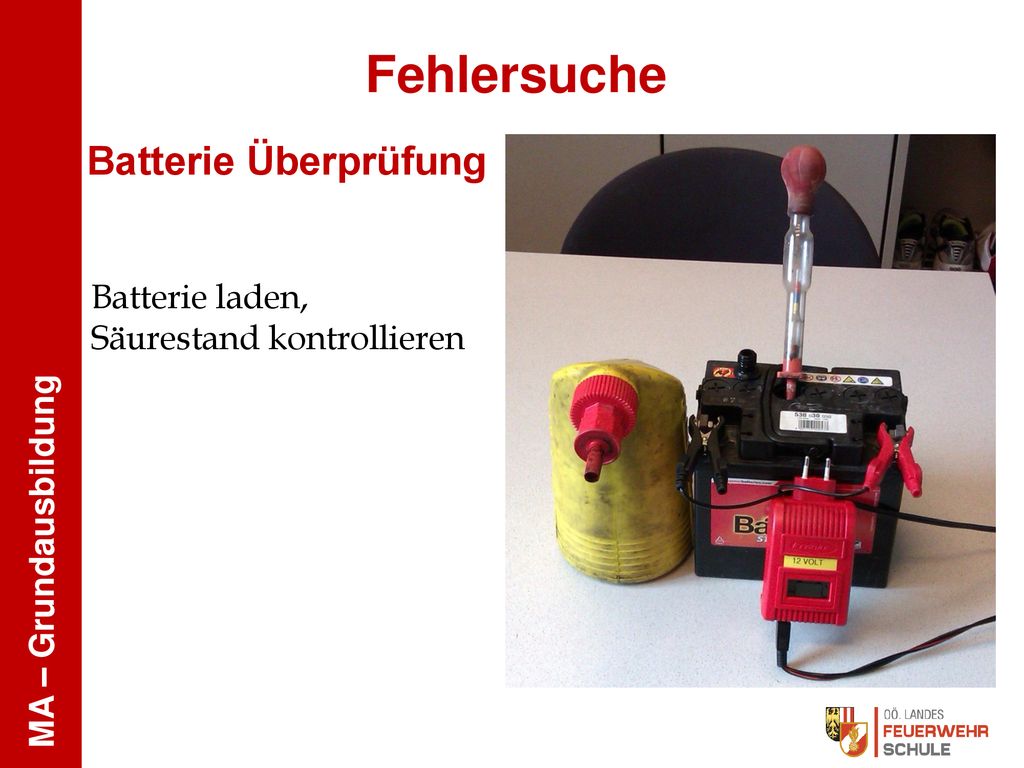

Fehlersuche Batterie Überprüfung
Batterie laden, Säurestand kontrollieren
12

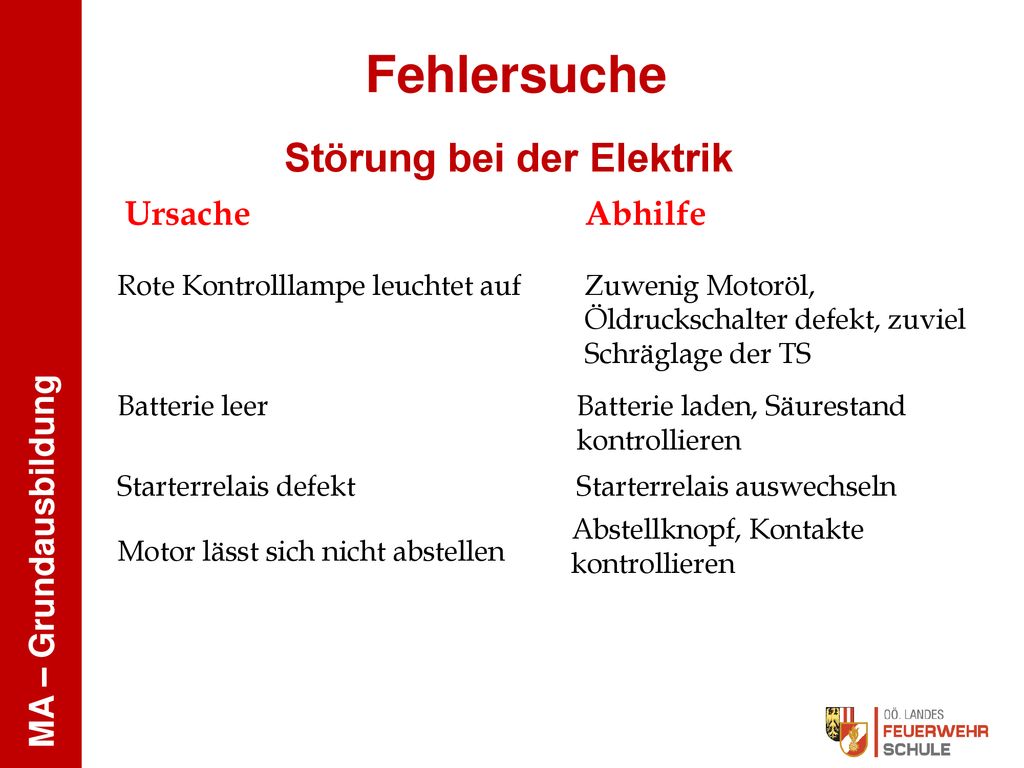

Störung bei der Elektrik
Fehlersuche Störung bei der Elektrik Ursache Abhilfe Rote Kontrolllampe leuchtet auf Zuwenig Motoröl, Öldruckschalter defekt, zuviel Schräglage der TS Batterie leer Batterie laden, Säurestand kontrollieren Starterrelais defekt Starterrelais auswechseln Abstellknopf, Kontakte kontrollieren Motor lässt sich nicht abstellen
13
Fehlersuche Zündkerze Hellgrau bis rehbraun verfärbt
richtiger Wärmewert Korrekte Zündeinstellung Elektrodenabstand: - Batteriezündung: 0,6 – 0,7 mm - Magnetzündung VW: 0,4 - 0,5
14

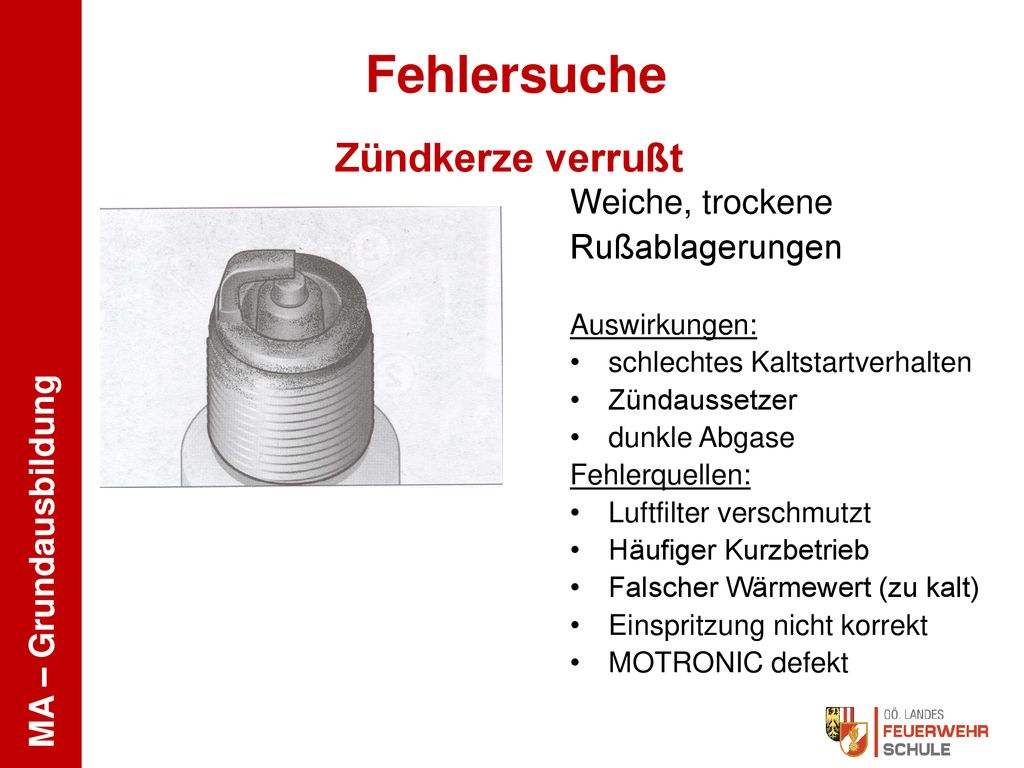

Fehlersuche Zündkerze verrußt Weiche, trockene Rußablagerungen
Auswirkungen: schlechtes Kaltstartverhalten Zündaussetzer dunkle Abgase Fehlerquellen: Luftfilter verschmutzt Häufiger Kurzbetrieb Falscher Wärmewert (zu kalt) Einspritzung nicht korrekt MOTRONIC defekt
15
Fehlersuche Zündkerze hell Schneeweiß verfärbt Schmelzerscheinungen
Auswirkungen: Leistungsverlust Fehlzündungen Totalausfall Fehlerquellen: Einspritzung nicht korrekt Zündeinstellung nicht korrekt Ablagerungen im Verbrennungsraum Falscher Wärmewert (zu heiß) MOTRONIC defekt
16
Fehlersuche Zündkerze verölt Elektroden und Kerzeninnenraum verölt
Auswirkungen: Schlechtes Startverhalten Zündaussetzer Fehlerquellen: Öl im Brennraum Verschlissene Kolben, Zylinder oder Ventilführungen
17
Fehlersuche Störung beim Motor Ursache Abhilfe
Falscher Zündzeitpunkt, Verteilerkappe defekt Werkstatt – Zündfolge kontrollieren Zündkerzen – Elektrodenabstand zu groß, Wärmewert falsch Zündkerzen auswechseln, Elektrodenabstand einstellen Zündkabel brüchig Zündkabel austauschen Kerzenstecker nass, defekt Kerzenstecker erneuern, trocknen Luftfilter verschmutzt Luftfilter reinigen, erneuern
18

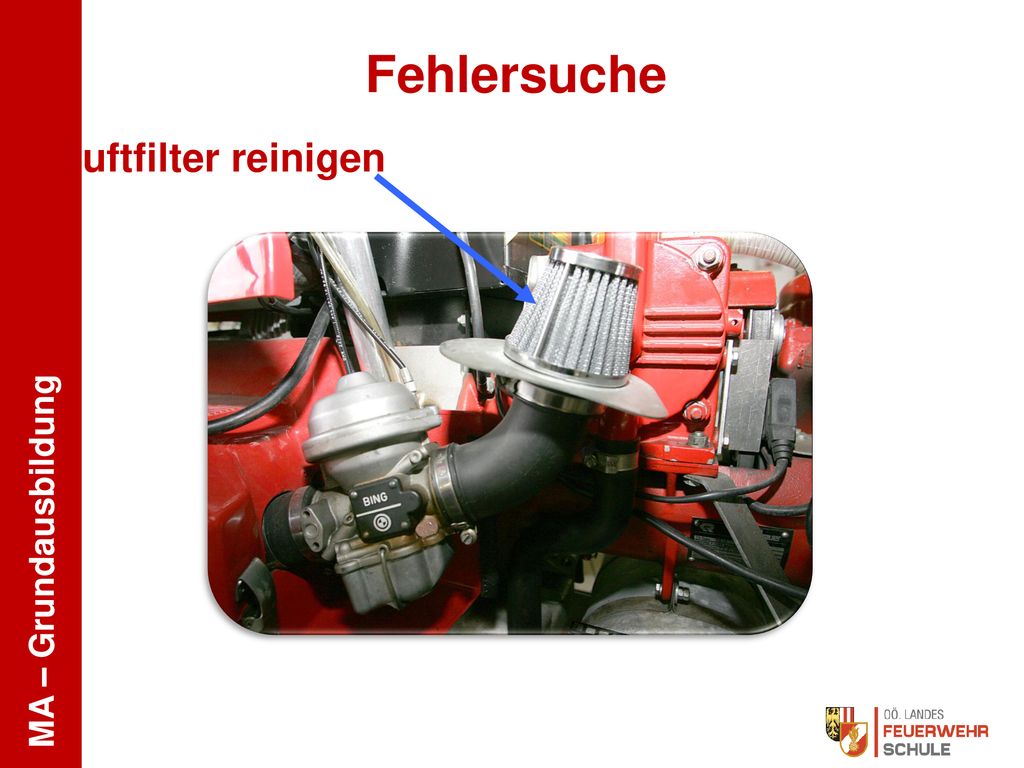

Fehlersuche Luftfilter reinigen
19
Entlüftungspumpe FOX Verschmutzung
Fehlersuche Entlüftungspumpe FOX Verschmutzung Dichtmembran Saugventil
20
Fehlersuche Störungen an der Pumpe Ursache
Plötzliches Fallen des Druckes und Steigerung der Drehzahl Saugkopf saugt Luft und Förderung ist unterbrochen 20
21
Fehlersuche Luft wird angesaugt Saugkopf aus dem Wasser
kein Wasser in der Pumpe Motordrehzahl steigt vorher nachher 21
22
Fehlersuche Störungen an der Pumpe Ursache
Plötzliches Fallen des Druckes und Steigerung der Drehzahl Saugkopf saugt Luft und Förderung ist unterbrochen Plötzliches Fallen des Druckes bei gleichzeitigem Fallen der Drehzahl Druckschlauch geplatzt / Motorleistung abgefallen 22
23
Fehlersuche Schlauchplatzer steigen des Unterdruckes
fallen des Förderdruckes Motordrehzahl fällt vorher nachher 23
24
Fehlersuche Kavitation
Kavitation = Verdampfen und schlagartiges Kondensieren von Wasser (Blasenbildung) Kavitation tritt ein wenn: Bei zu hoher manometr. Saughöhe die Fördermenge erhöht wird Bei freiem Auslauf (kein Gegendruck) die Fördermenge zu groß ist VORSICHT ! Kavitation führt in kurzer Zeit zur Zerstörung der Pumpe und ist daher zu vermeiden. Erkennen von Kavitation: Vibrieren der TS Rasselnde Geräusche Absinken des Förderdruckes Drehzahländerung möglich 24
25
Fehlersuche Kavitationsschäden 25
26
Fehlersuche Störungen an der Pumpe Ursache
Plötzliches Fallen des Druckes und Steigerung der Drehzahl Saugkopf saugt Luft und Förderung ist unterbrochen Plötzliches Fallen des Druckes bei gleichzeitigem Fallen der Drehzahl Druckschlauch geplatzt / Motorleistung abgefallen Langsames Fallen des Druckes bei gleichzeitigem Steigen der Drehzahl und des Unterdruckes Saugkopf oder Saugsieb verlegt, es kann nicht genug Wasser eindringen. 26
27

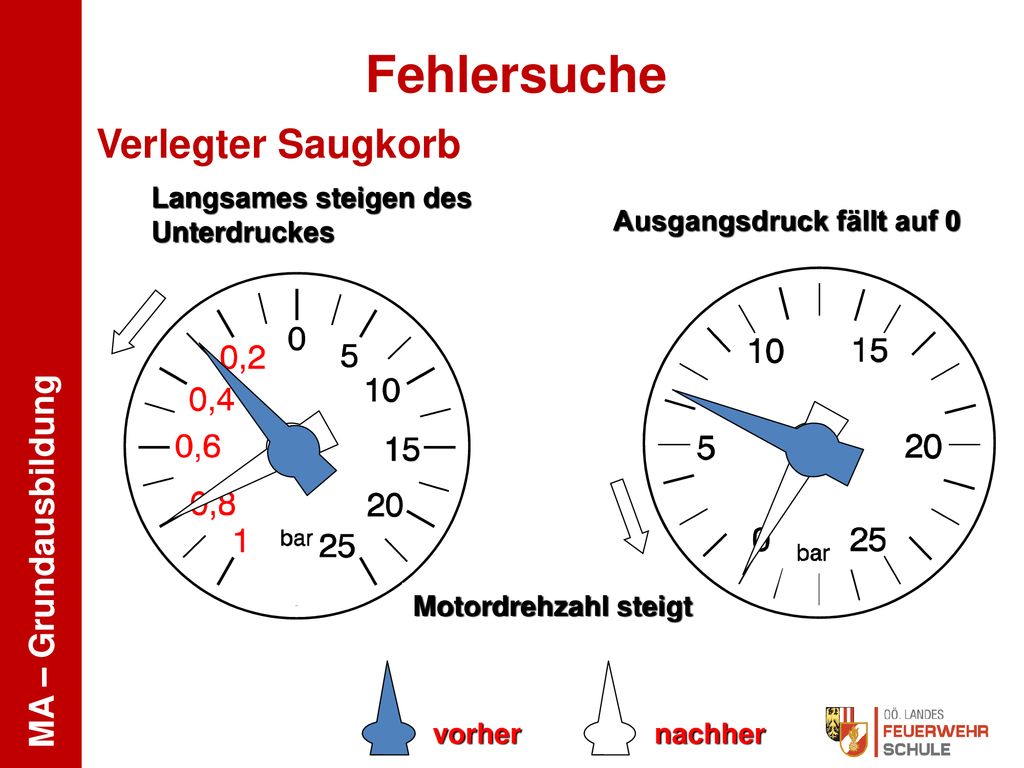

Fehlersuche Verlegter Saugkorb Langsames steigen des Unterdruckes
Ausgangsdruck fällt auf 0 Motordrehzahl steigt vorher nachher 27
28
Fehlersuche Störungen an der Pumpe Ursache
Plötzliches Fallen des Druckes und Steigerung der Drehzahl Saugkopf saugt Luft und Förderung ist unterbrochen Plötzliches Fallen des Druckes bei gleichzeitigem Fallen der Drehzahl Druckschlauch geplatzt / Motorleistung abgefallen Langsames Fallen des Druckes bei gleichzeitigem Steigen der Drehzahl und des Unterdruckes Saugkopf oder Saugsieb verlegt, es kann nicht genug Wasser eindringen. Langsames Fallen des Druckes bei gleichzeitigem Fallen der Drehzahl An einem Verteiler wurde ein neuer Auslauf geöffnet. 28
29

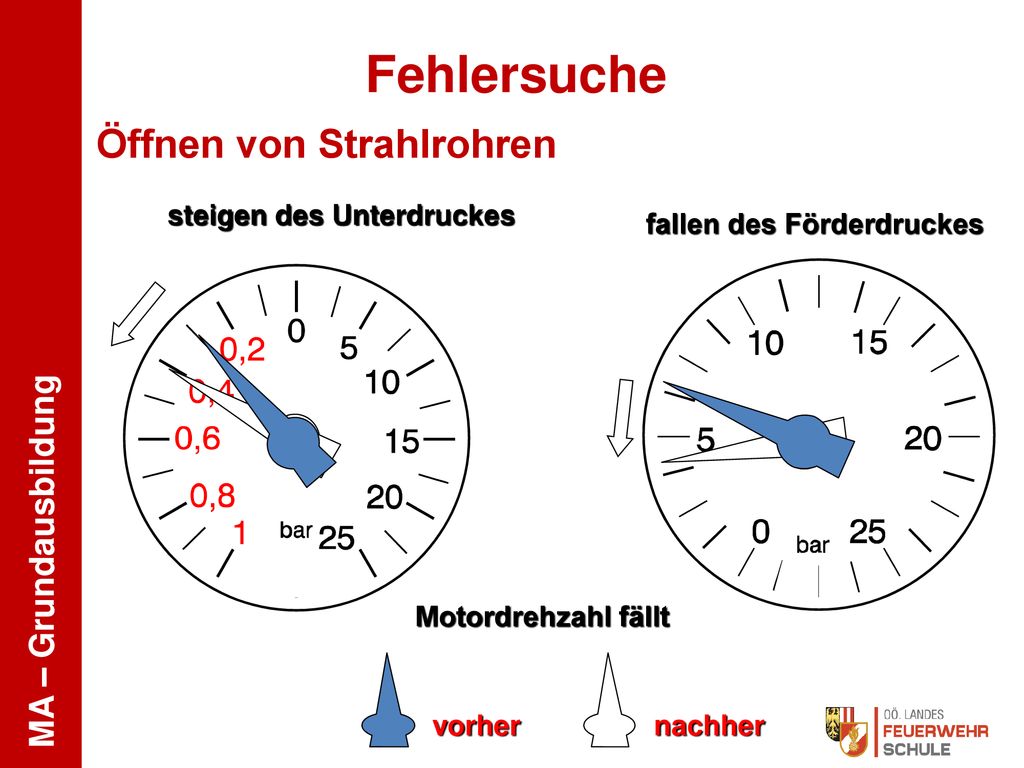

Fehlersuche Öffnen von Strahlrohren steigen des Unterdruckes
fallen des Förderdruckes Motordrehzahl fällt vorher nachher 29
30
Fehlersuche Schließen von Strahlrohren fallen des Unterdruckes
steigen des Förderdruckes Motordrehzahl steigt vorher nachher 30
31

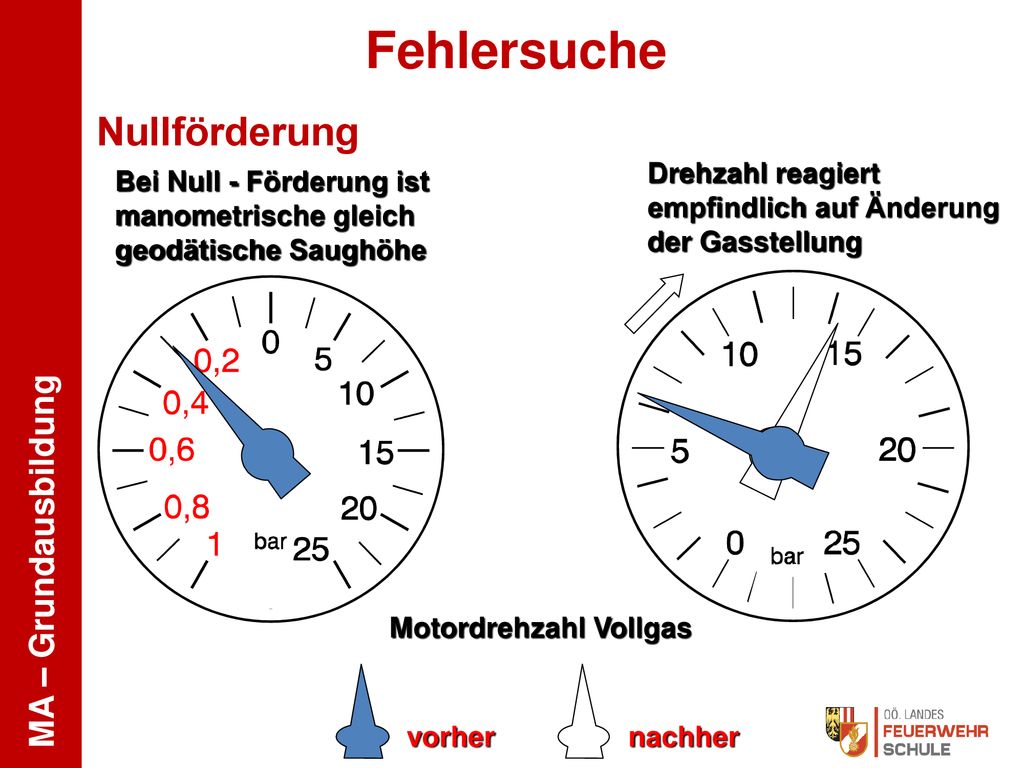

Fehlersuche Nullförderung Drehzahl reagiert empfindlich auf Änderung
der Gasstellung Bei Null - Förderung ist manometrische gleich geodätische Saughöhe Motordrehzahl Vollgas vorher nachher 31
32

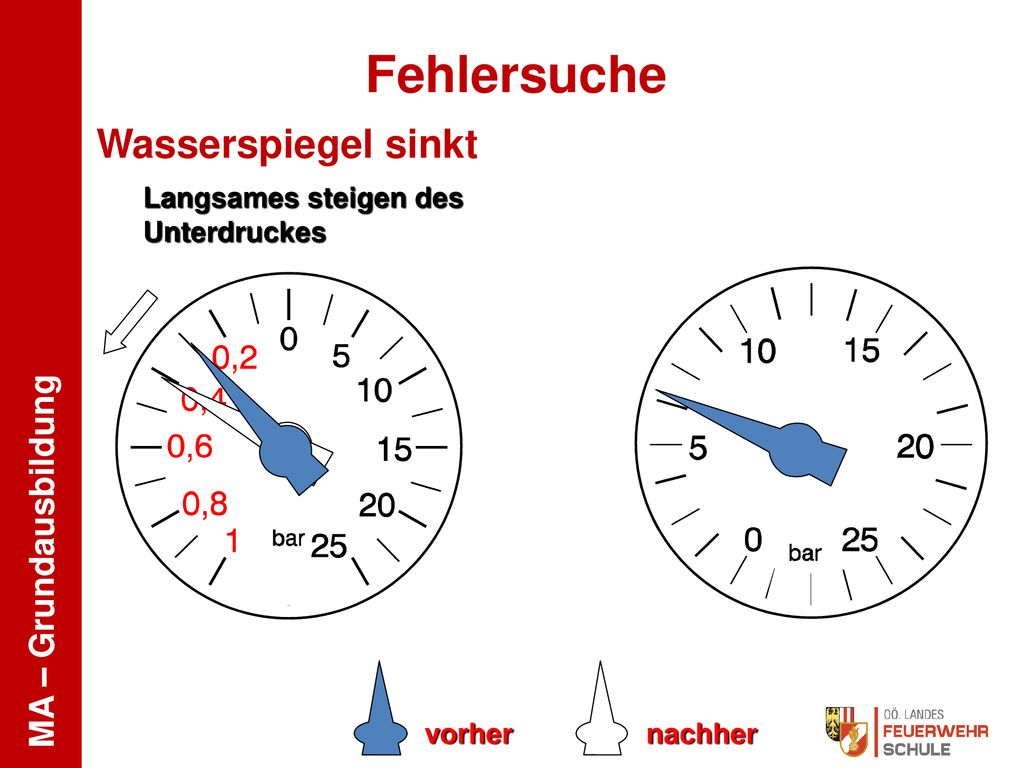

Fehlersuche Wasserspiegel sinkt Langsames steigen des Unterdruckes
vorher nachher 32
33
Fehlersuche Ansaugventil FOX 33
34
Bestandteile eines Ansaugventils
Fehlersuche Bestandteile eines Ansaugventils Drei O-Ringe Gehäuse Stößel mit Griff Simmerring Dichtteller Rückstoßfeder
35

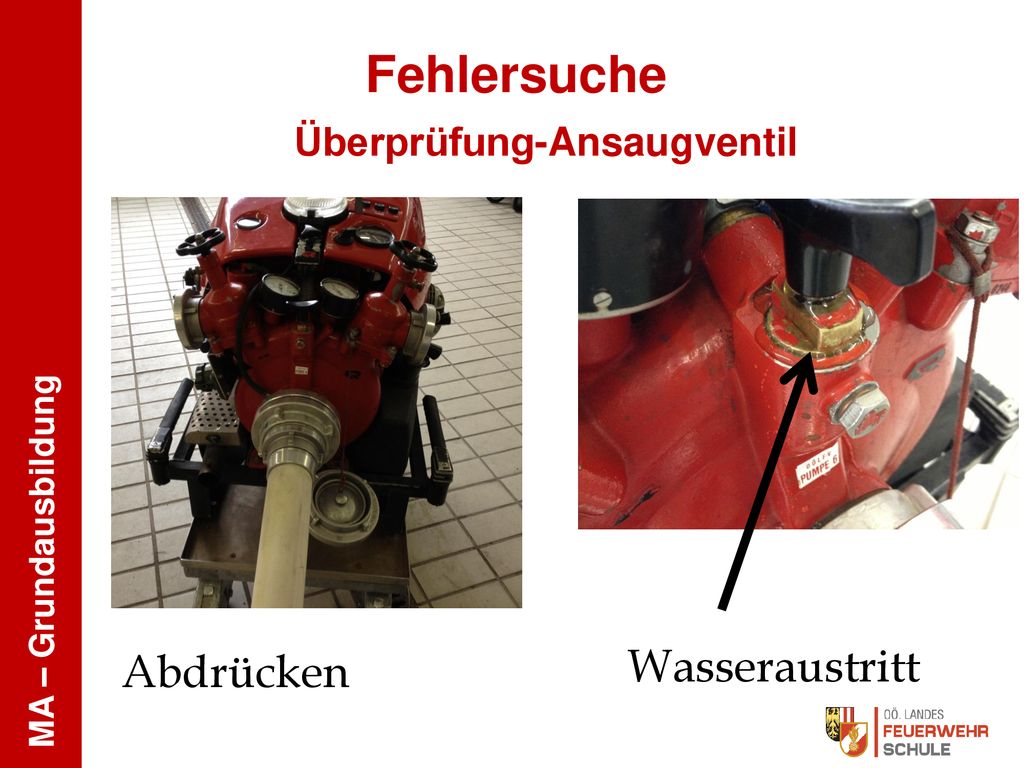

Überprüfung-Ansaugventil
Fehlersuche Überprüfung-Ansaugventil Abdrücken Wasseraustritt
36
Um zur Übersicht zurück zukehren klicken Sie bitte das Menü an.
Fehlersuche Ende dieses Kapitels Um zur Übersicht zurück zukehren klicken Sie bitte das Menü an. Menü
