Watermark image processing without a ruler

Präsentation zum Thema: "Watermark image processing without a ruler"—  Präsentation transkript:

1 Watermark image processing without a ruler
Georg Dietz

2 Starting point: the „Planschatz“ project
Kleine Aufgabe zum Abschluss dieses Teils: Beschreiben Sie bitte kurz die Ihnen vorgelegten Papierproben: Achten Sie bitte dabei z.B. auf: Sieb- Filz- und evtl. WZ-Markierungen Einseitig-/Zweiseitigkeit Glätte/Rauheit Durchsicht / Stoffaufschluss Wolkigkeit Papierränder usw. Und versuchen Sie eine Zuordnung zu einem der Papiermaschinentypen samt Datierungsansatz max 3 min 528 architectural drawings, maps, scetches recovered inside the so called „Planschrank“ under these conditions: no watermark analysis possible new scanning necessary (costs: min Euro) problem handed over to Georg Dietz

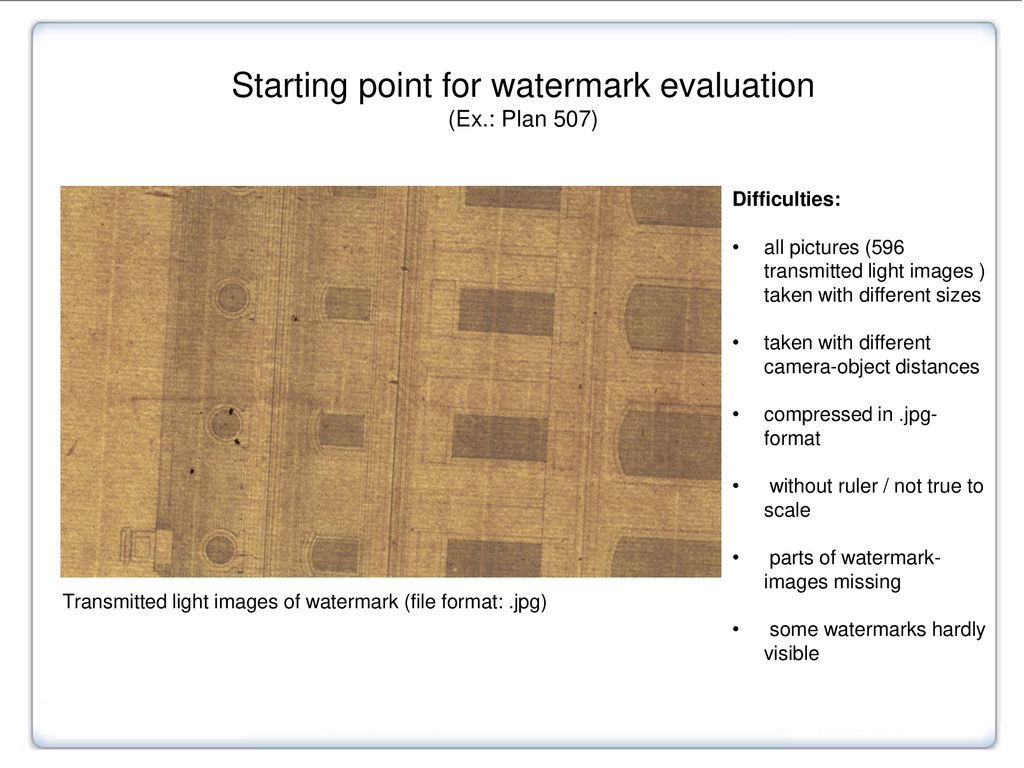

3 Starting point for watermark evaluation
(Ex.: Plan 507) Difficulties: all pictures (596 transmitted light images ) taken with different sizes taken with different camera-object distances compressed in .jpg-format without ruler / not true to scale parts of watermark-images missing some watermarks hardly visible Transmitted light images of watermark (file format: .jpg)

4 Brief summary of the first findings:
Kleine Aufgabe zum Abschluss dieses Teils: Beschreiben Sie bitte kurz die Ihnen vorgelegten Papierproben: Achten Sie bitte dabei z.B. auf: Sieb- Filz- und evtl. WZ-Markierungen Einseitig-/Zweiseitigkeit Glätte/Rauheit Durchsicht / Stoffaufschluss Wolkigkeit Papierränder usw. Und versuchen Sie eine Zuordnung zu einem der Papiermaschinentypen samt Datierungsansatz max 3 min under these conditions: no watermark analysis possible new scanning necessary (costs: min Euro) problem handed over to Georg Dietz

5 Starting point for watermark evaluation
(Ex.: Plan 507) True-to-scale reflected light scans in 300dpi with Kruse-scanner

6 Generating true-to-scale transmitted light images
metigo Software (Fokus GmbH Leipzig) Main application area: unwrapping of curved surfaces for documentation in heritage conservation creating true-to-scale photomaps and technical drawings for surveying Method: software creates total views from several pictures automated adjustment of possible image distortions caused by camera lens

7 Generating true-to-scale transmitted light images
(Ex.: Plan 507)

8 Optimizing watermark visibility by image subtraction
(extinction of drawing in transmitted light image) (Ex.: Plan 507)

9 Measuring of paper structures and watermarks
(Ex.: Plan 507) Measuring of: chain line distance next to watermark watermark height watermark width

10 Watermark tracing from the optimized image for watermark comparison
(Ex.: Plan 507)

11 Watermark analysis – example Plan 507
watermark motif: letters „C & I Honig“  11 watermarks contain this type of motif  1:1-comparison necessary to decide whether watermarks are „identical“ or „similar“ or „same type of motif“

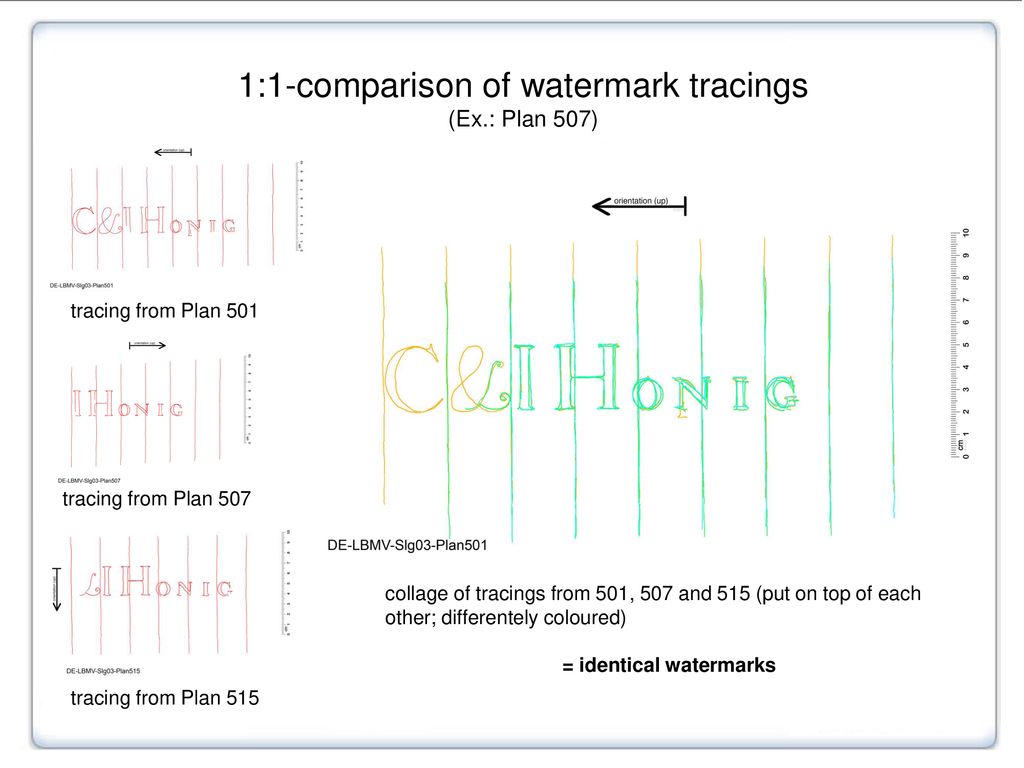

12 = identical watermarks
1:1-comparison of watermark tracings (Ex.: Plan 507) tracing from Plan 501 tracing from Plan 507 collage of tracings from 501, 507 and 515 (put on top of each other; differentely coloured) = identical watermarks tracing from Plan 515

13 Results for Plan 507 Kleine Aufgabe zum Abschluss dieses Teils:
Beschreiben Sie bitte kurz die Ihnen vorgelegten Papierproben: Achten Sie bitte dabei z.B. auf: Sieb- Filz- und evtl. WZ-Markierungen Einseitig-/Zweiseitigkeit Glätte/Rauheit Durchsicht / Stoffaufschluss Wolkigkeit Papierränder usw. Und versuchen Sie eine Zuordnung zu einem der Papiermaschinentypen samt Datierungsansatz max 3 min the Honig dynasty is famous for high quality papers in papermaking in northern Holland the watermark „C & I Honig“ refers to papermaker brothers Cornelis & Jan Honig brothers Honig bought their first paper mill in 1709 1738 the company was divided, Cornelis Honig kept the watermark „C & I Honig“, worked together with his son Jacob after Jacob‘s death in 1770 this watermark is changed by the new owners  usage of this watermark limited to 60 years ( )

14 Overall results for watermark imaging of the „Planschatz“ project
Kleine Aufgabe zum Abschluss dieses Teils: Beschreiben Sie bitte kurz die Ihnen vorgelegten Papierproben: Achten Sie bitte dabei z.B. auf: Sieb- Filz- und evtl. WZ-Markierungen Einseitig-/Zweiseitigkeit Glätte/Rauheit Durchsicht / Stoffaufschluss Wolkigkeit Papierränder usw. Und versuchen Sie eine Zuordnung zu einem der Papiermaschinentypen samt Datierungsansatz max 3 min 596 transmitted light images without a ruler  despite poor preconditions 570 single watermark images could be generated (more than 95% of all images usable) 26 watermark images did not offer enough image data for rectification/scaling  cost and time saving for the „Planschatz“ project

15 Contact: Dr. Georg Dietz Kreuzstrasse 3 D Dresden
