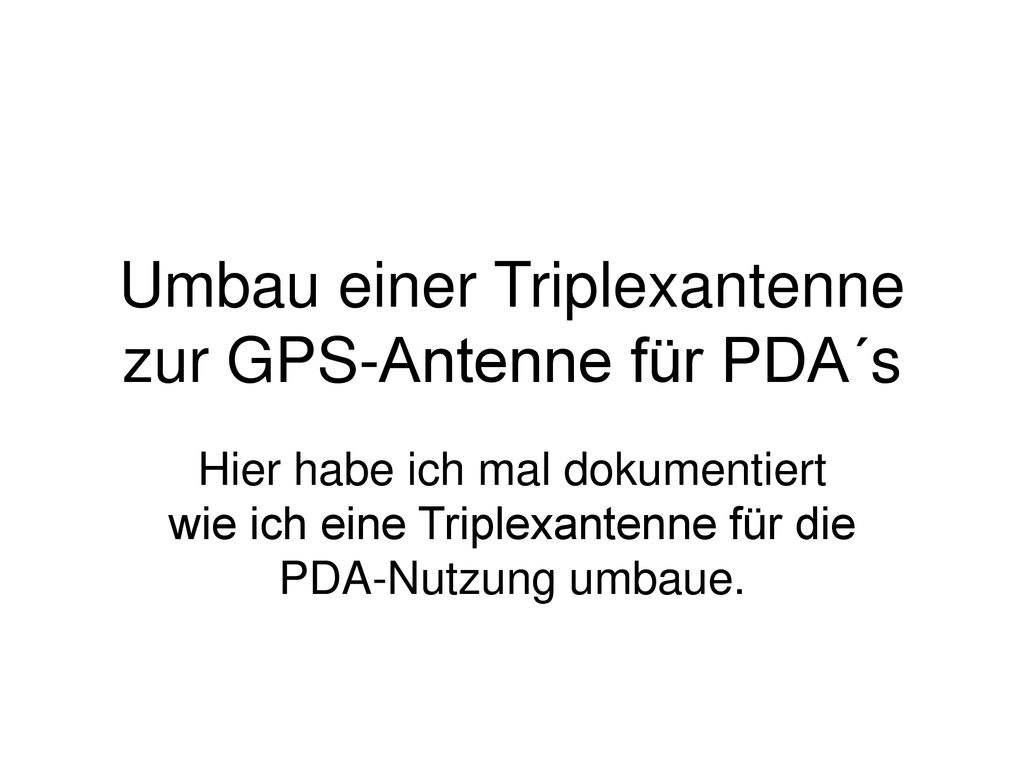

1 Umbau einer Triplexantenne zur GPS-Antenne für PDA´s
Hier habe ich mal dokumentiert wie ich eine Triplexantenne für die PDA-Nutzung umbaue.

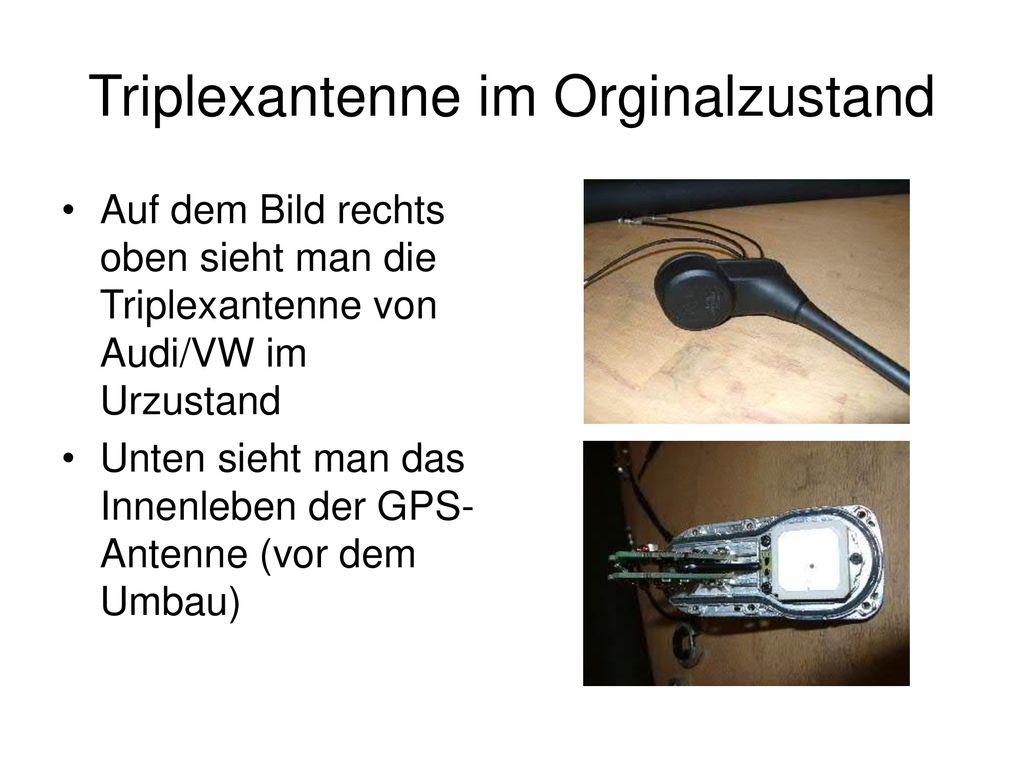

2 Triplexantenne im Orginalzustand
Auf dem Bild rechts oben sieht man die Triplexantenne von Audi/VW im Urzustand Unten sieht man das Innenleben der GPS-Antenne (vor dem Umbau)

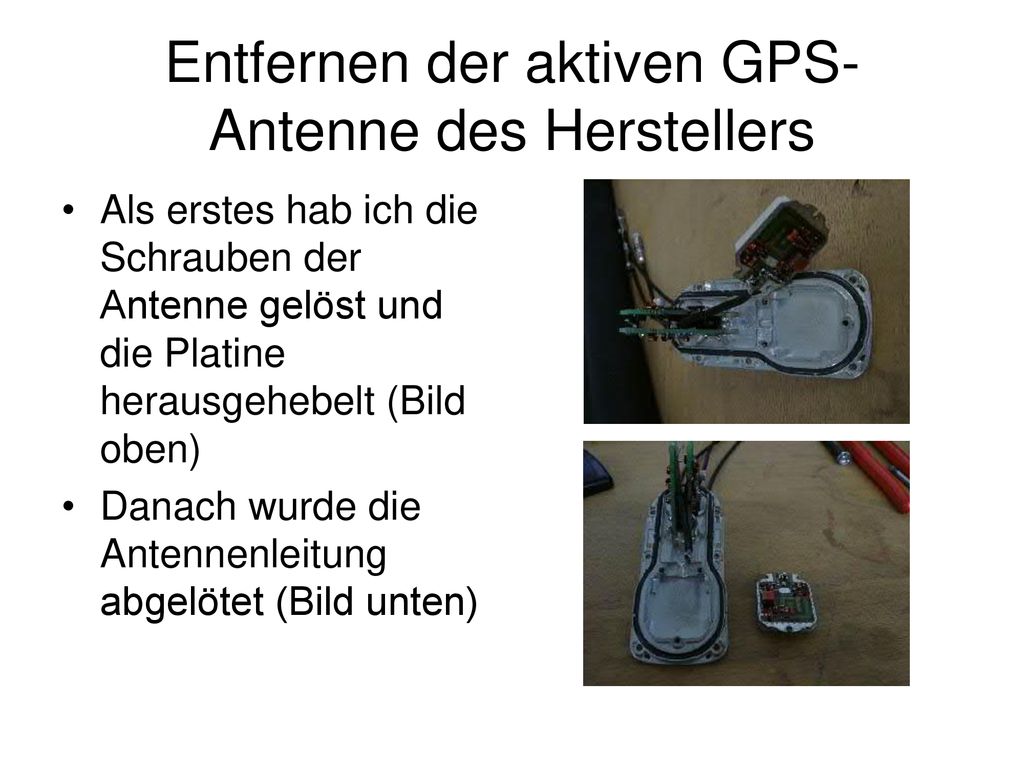

3 Entfernen der aktiven GPS-Antenne des Herstellers
Als erstes hab ich die Schrauben der Antenne gelöst und die Platine herausgehebelt (Bild oben) Danach wurde die Antennenleitung abgelötet (Bild unten)

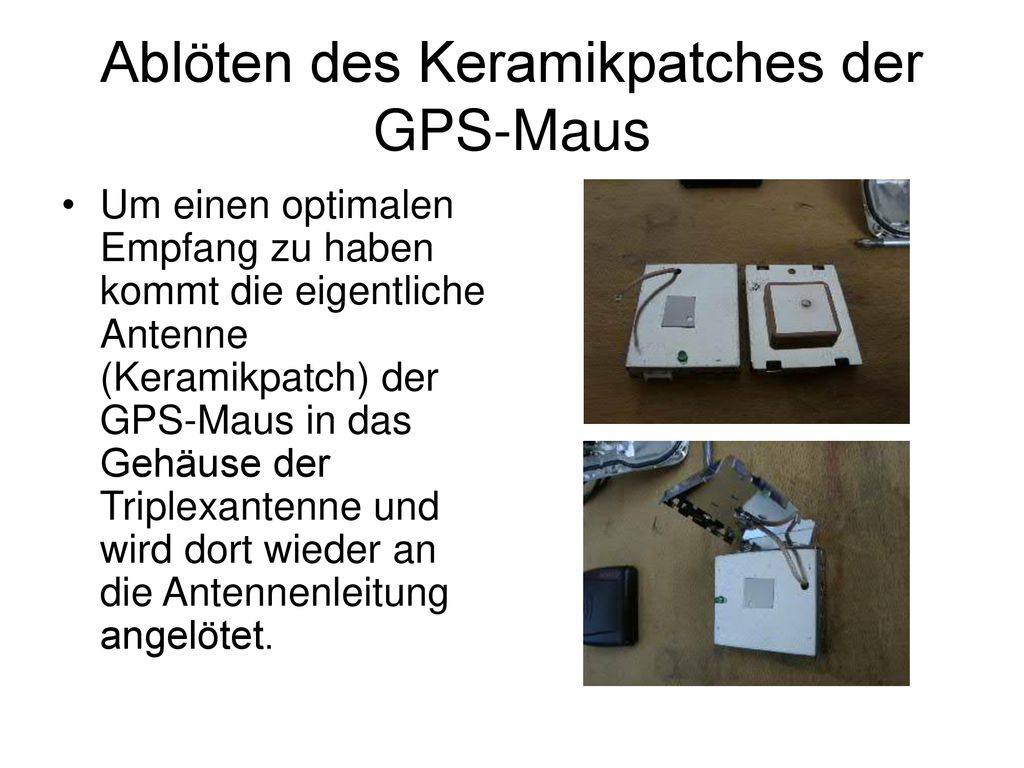

4 Ablöten des Keramikpatches der GPS-Maus
Um einen optimalen Empfang zu haben kommt die eigentliche Antenne (Keramikpatch) der GPS-Maus in das Gehäuse der Triplexantenne und wird dort wieder an die Antennenleitung angelötet.

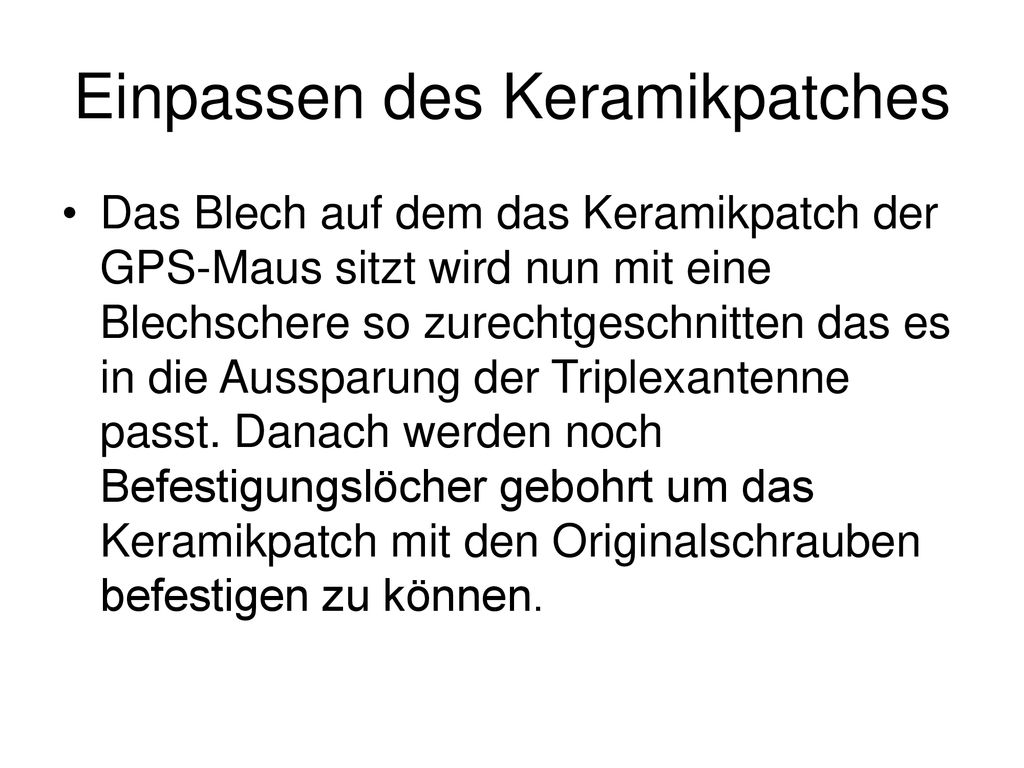

5 Einpassen des Keramikpatches
Das Blech auf dem das Keramikpatch der GPS-Maus sitzt wird nun mit eine Blechschere so zurechtgeschnitten das es in die Aussparung der Triplexantenne passt. Danach werden noch Befestigungslöcher gebohrt um das Keramikpatch mit den Originalschrauben befestigen zu können.

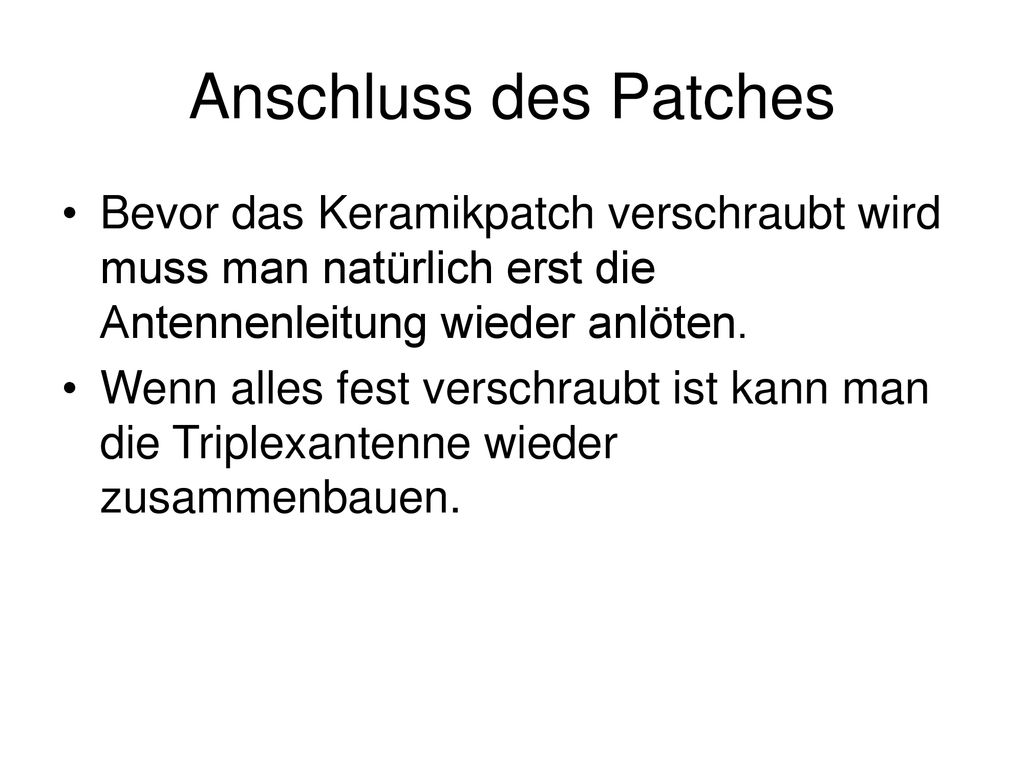

6 Anschluss des Patches Bevor das Keramikpatch verschraubt wird muss man natürlich erst die Antennenleitung wieder anlöten. Wenn alles fest verschraubt ist kann man die Triplexantenne wieder zusammenbauen.

7 Vorbereiten der Mauselektronik für den Einbau in den Dachhimmel
Um die etwas dickere Antennenleitung der Triplexantenne an die Mauselektronik zu löten muss man das Durchführungsloch der Blechabschirmung und die Durchführungsöffnung der Platine vorsichtig aufbohren. Auf dem Bild sieht man die deutlich dickere Antennenleitung.

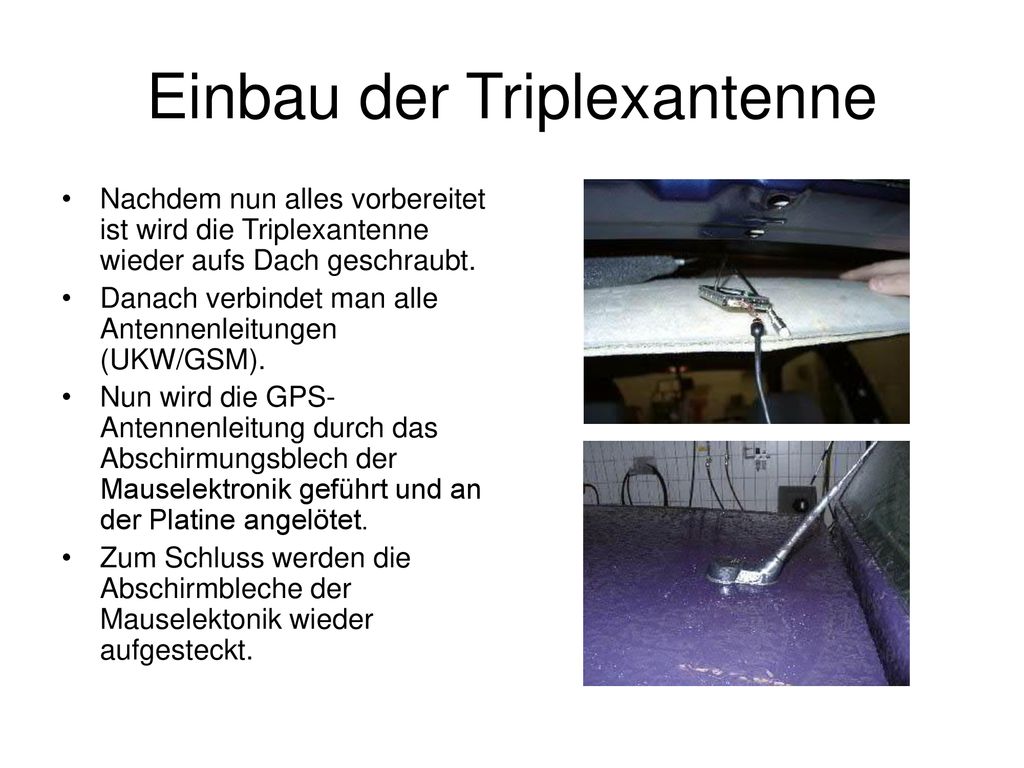

8 Einbau der Triplexantenne
Nachdem nun alles vorbereitet ist wird die Triplexantenne wieder aufs Dach geschraubt. Danach verbindet man alle Antennenleitungen (UKW/GSM). Nun wird die GPS-Antennenleitung durch das Abschirmungsblech der Mauselektronik geführt und an der Platine angelötet. Zum Schluss werden die Abschirmbleche der Mauselektonik wieder aufgesteckt.

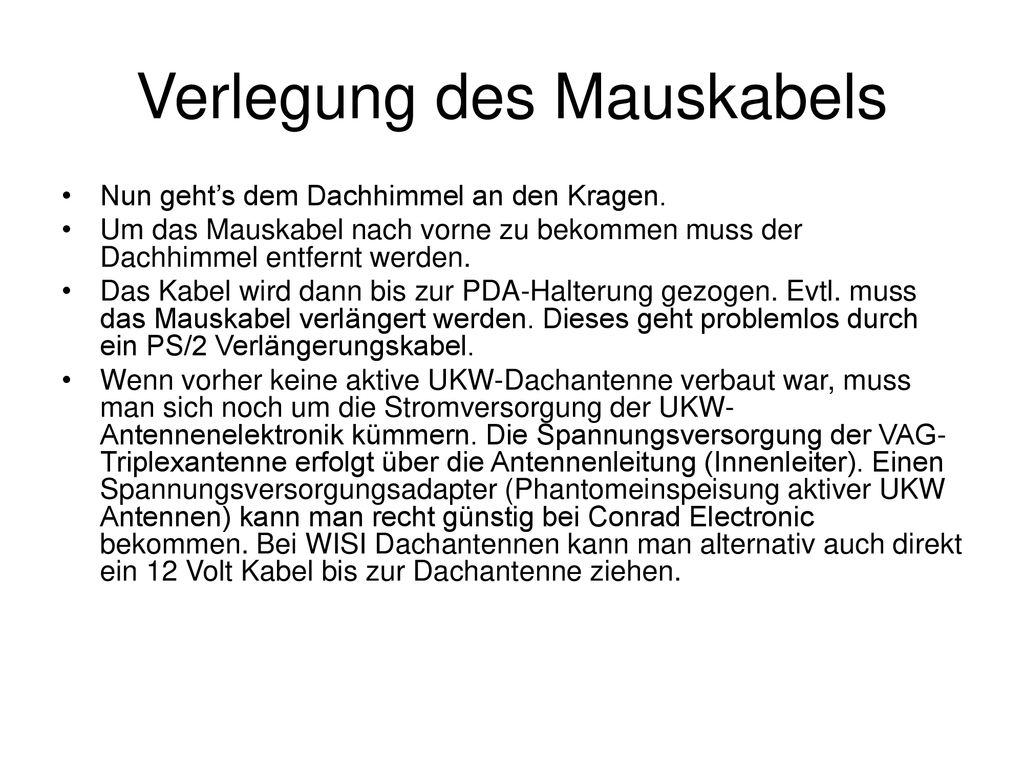

9 Verlegung des Mauskabels
Nun geht’s dem Dachhimmel an den Kragen. Um das Mauskabel nach vorne zu bekommen muss der Dachhimmel entfernt werden. Das Kabel wird dann bis zur PDA-Halterung gezogen. Evtl. muss das Mauskabel verlängert werden. Dieses geht problemlos durch ein PS/2 Verlängerungskabel. Wenn vorher keine aktive UKW-Dachantenne verbaut war, muss man sich noch um die Stromversorgung der UKW-Antennenelektronik kümmern. Die Spannungsversorgung der VAG-Triplexantenne erfolgt über die Antennenleitung (Innenleiter). Einen Spannungsversorgungsadapter (Phantomeinspeisung aktiver UKW Antennen) kann man recht günstig bei Conrad Electronic bekommen. Bei WISI Dachantennen kann man alternativ auch direkt ein 12 Volt Kabel bis zur Dachantenne ziehen.

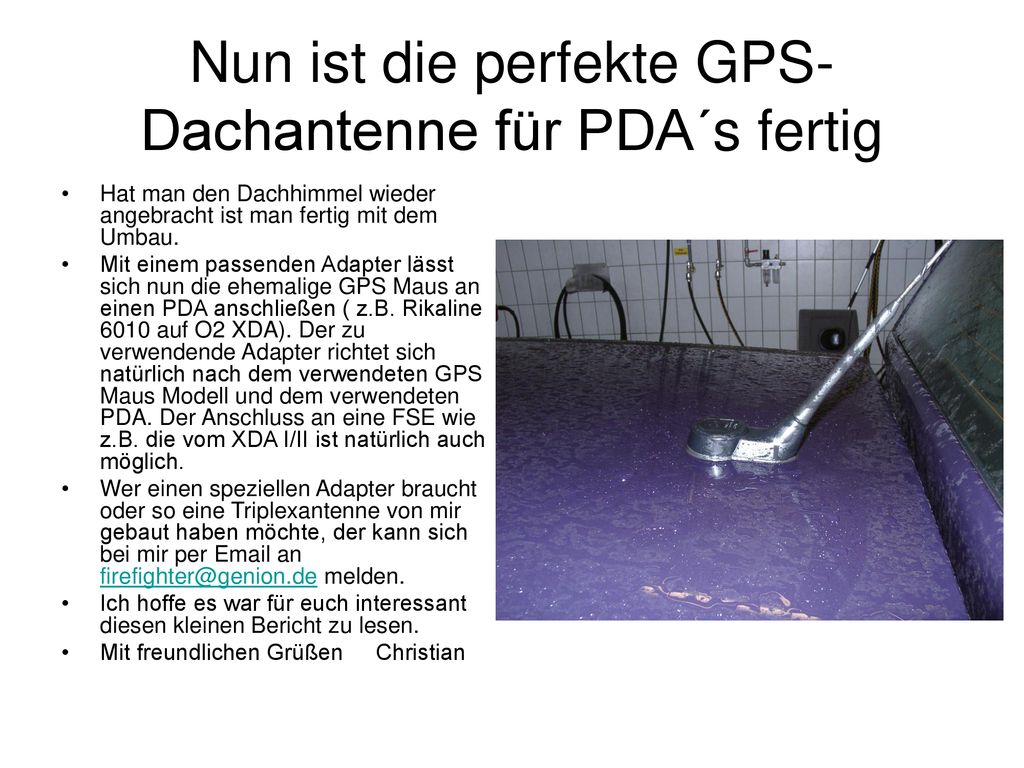

10 Nun ist die perfekte GPS-Dachantenne für PDA´s fertig
Hat man den Dachhimmel wieder angebracht ist man fertig mit dem Umbau. Mit einem passenden Adapter lässt sich nun die ehemalige GPS Maus an einen PDA anschließen ( z.B. Rikaline 6010 auf O2 XDA). Der zu verwendende Adapter richtet sich natürlich nach dem verwendeten GPS Maus Modell und dem verwendeten PDA. Der Anschluss an eine FSE wie z.B. die vom XDA I/II ist natürlich auch möglich. Wer einen speziellen Adapter braucht oder so eine Triplexantenne von mir gebaut haben möchte, der kann sich bei mir per an melden. Ich hoffe es war für euch interessant diesen kleinen Bericht zu lesen. Mit freundlichen Grüßen Christian
