1 Algorithmen

2 Zum Wasserhahn (Teil 1) Nehmen Sie ein Blatt Papier.
Schreiben Sie auf, wie die Ihnen zugeteilte Person vom aktuellen Platz aus zum Wasserhahn kommt. Stellen Sie sich dabei vor, dass diese Person nur ca. 1 Meter weit sieht. (Die Angabe „schau wo der Wasserhahn ist und geh‘ dorthin“ genügt also nicht…)

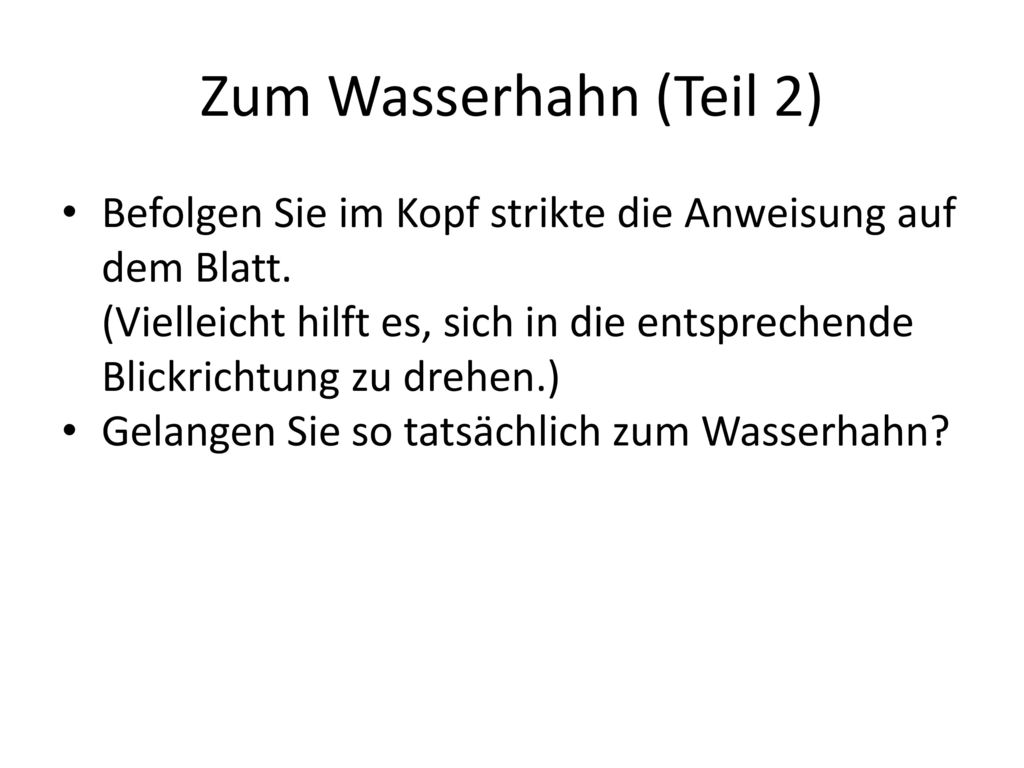

3 Zum Wasserhahn (Teil 2) Befolgen Sie im Kopf strikte die Anweisung auf dem Blatt. (Vielleicht hilft es, sich in die entsprechende Blickrichtung zu drehen.) Gelangen Sie so tatsächlich zum Wasserhahn?

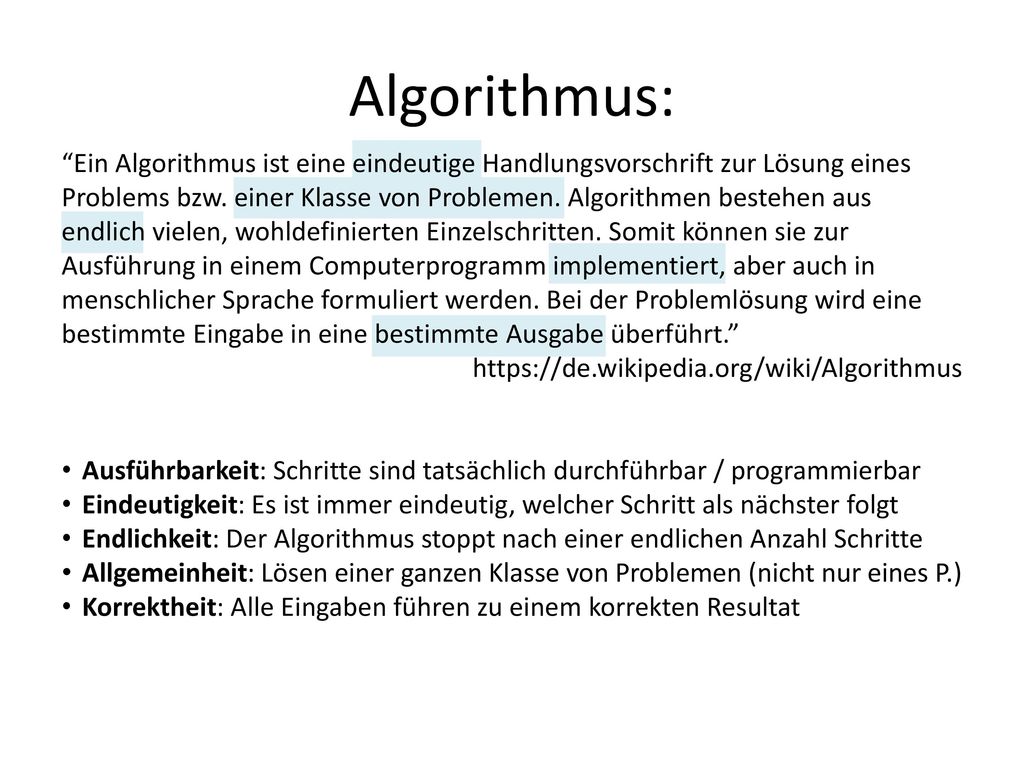

4 Algorithmus: “Ein Algorithmus ist eine eindeutige Handlungsvorschrift zur Lösung eines Problems bzw. einer Klasse von Problemen. Algorithmen bestehen aus endlich vielen, wohldefinierten Einzelschritten. Somit können sie zur Ausführung in einem Computerprogramm implementiert, aber auch in menschlicher Sprache formuliert werden. Bei der Problemlösung wird eine bestimmte Eingabe in eine bestimmte Ausgabe überführt.” Ausführbarkeit: Schritte sind tatsächlich durchführbar / programmierbar Eindeutigkeit: Es ist immer eindeutig, welcher Schritt als nächster folgt Endlichkeit: Der Algorithmus stoppt nach einer endlichen Anzahl Schritte Allgemeinheit: Lösen einer ganzen Klasse von Problemen (nicht nur eines P.) Korrektheit: Alle Eingaben führen zu einem korrekten Resultat

5 Algorithmen beschreiben
Flussdiagramm (Programmablaufplan) Struktogramm (Nassi-Shneiderman-Diagramm) übersichtlicher näher an unserem Programmiercode Start Ende a>0 und b>0 a>b b=b-a a=a-b b=0 Ausgabe a Ausgabe b ja nein

6 Struktogramm: Elemente
Anweisungsblöcke Verzweigung Schleife

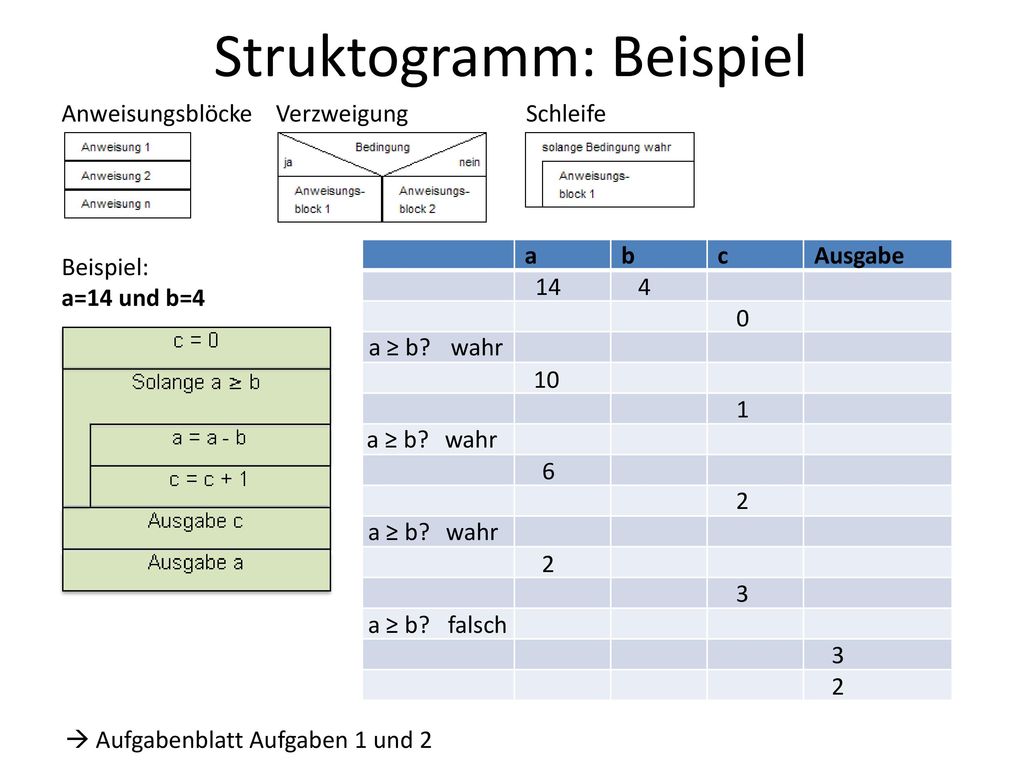

7 Struktogramm: Beispiel
Anweisungsblöcke Verzweigung Schleife Beispiel: a=14 und b=4 a b c Ausgabe 14 4 a ≥ b? wahr 10 1 a ≥ b? wahr 6 2 a ≥ b? wahr 2 3 a ≥ b? falsch 3 2  Aufgabenblatt Aufgaben 1 und 2

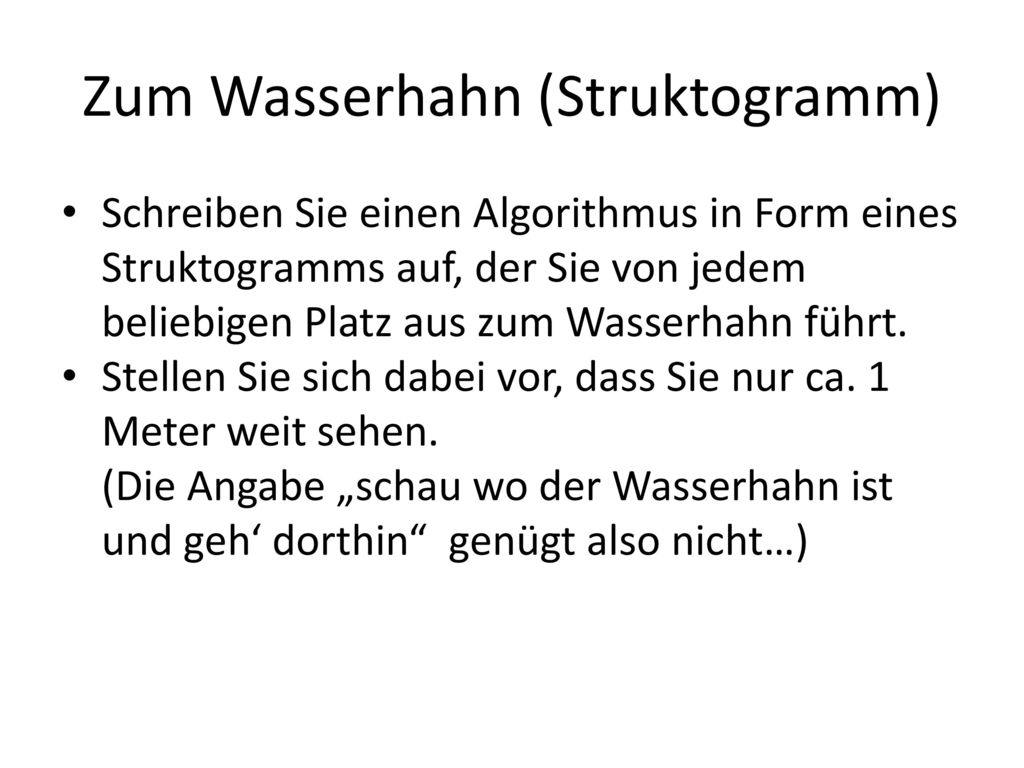

8 Zum Wasserhahn (Struktogramm)
Schreiben Sie einen Algorithmus in Form eines Struktogramms auf, der Sie von jedem beliebigen Platz aus zum Wasserhahn führt. Stellen Sie sich dabei vor, dass Sie nur ca. 1 Meter weit sehen. (Die Angabe „schau wo der Wasserhahn ist und geh‘ dorthin“ genügt also nicht…)

9 Struktogramm: Weg zum Ausgang
Schreiben Sie einen Algorithmus in Form eines Struktogramms auf, der Sie von einem beliebigen Schulzimmer des Neubaus aus zu einer der Haustüren führt. Stellen Sie sich dabei vor, dass Sie nur ca. 3 Meter weit sehen. (Die Angabe „schau wo die Türe ist und geh‘ dorthin“ genügt also nicht…)
