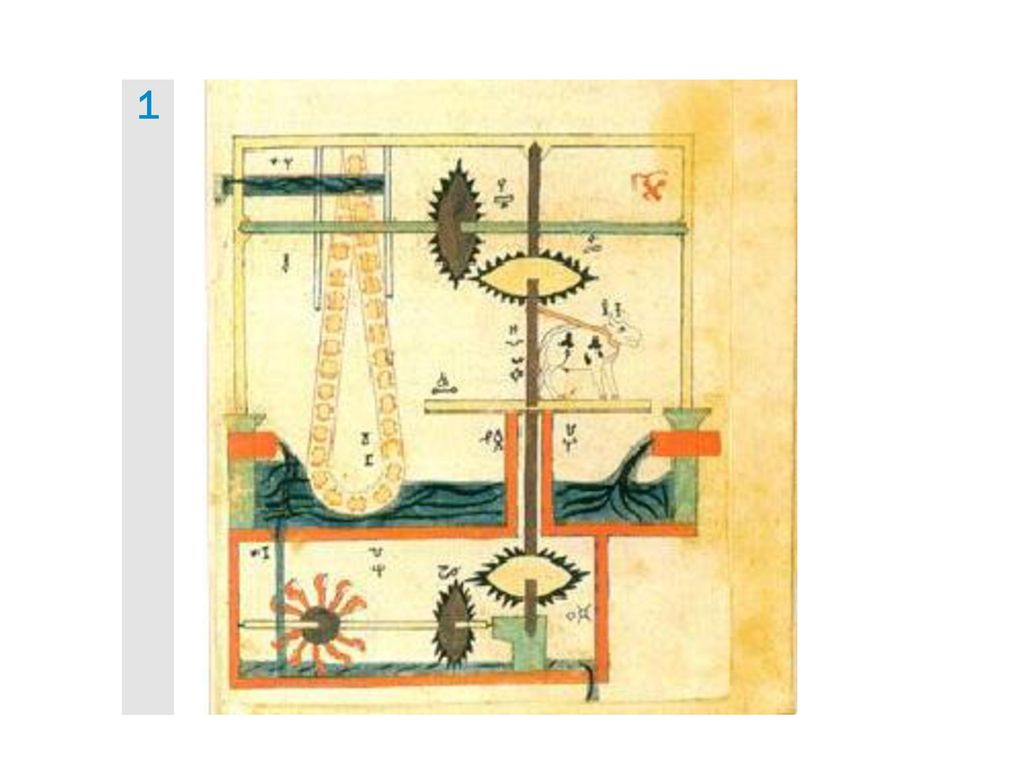

1 1

2

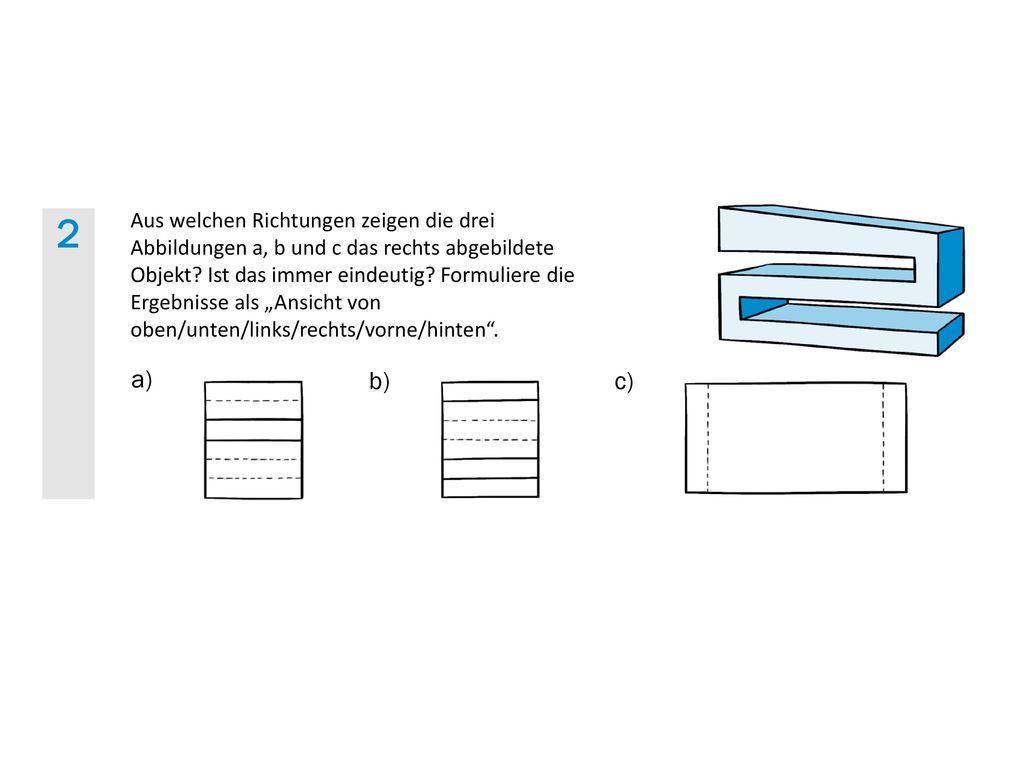

3 2 a) b) c) Aus welchen Richtungen zeigen die drei Abbildungen a, b und c das rechts abgebildete Objekt? Ist das immer eindeutig? Formuliere die Ergebnisse als „Ansicht von oben/unten/links/rechts/vorne/hinten“.

4 3 Das rechts gezeichnete Objekt ist hier in verschiedenen Ansichten darge-stellt. In jeder Ansicht gibt es Zeichenfehler. Was ist jeweils falsch? a) b) c)

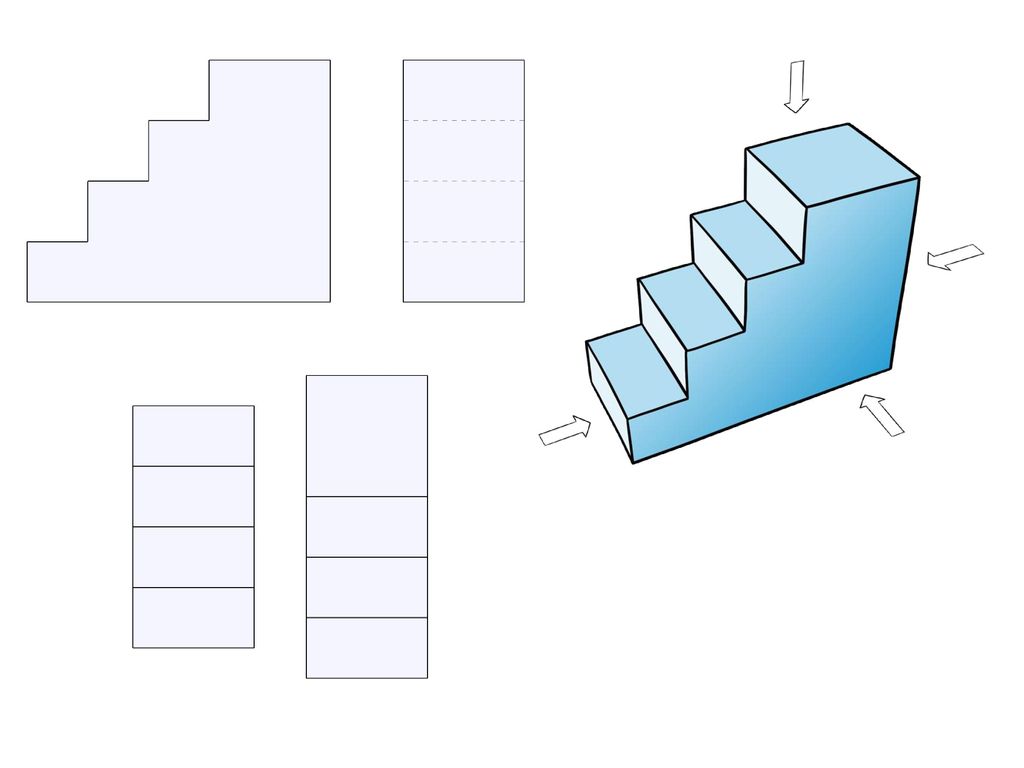

5 4 a) Zeichne von dieser Treppe die Ansichten aus Sicht der vier Pfeile. Du sollst lernen, die Form und die Lage der (verdeckten) Kanten gut erkennbar wiederzugeben, ohne exakt maßstäblich zu zeichnen. Übe das also am besten ohne Lineal und ohne kariertes Papier. b) Zeichne nun mit einem Klassenkameraden um die Wette. Das Ziel ist, dass dir solche Darstellungen (inklusive aller Zeichenregeln) gut erkennbar und dennoch schnell gelingen.

6

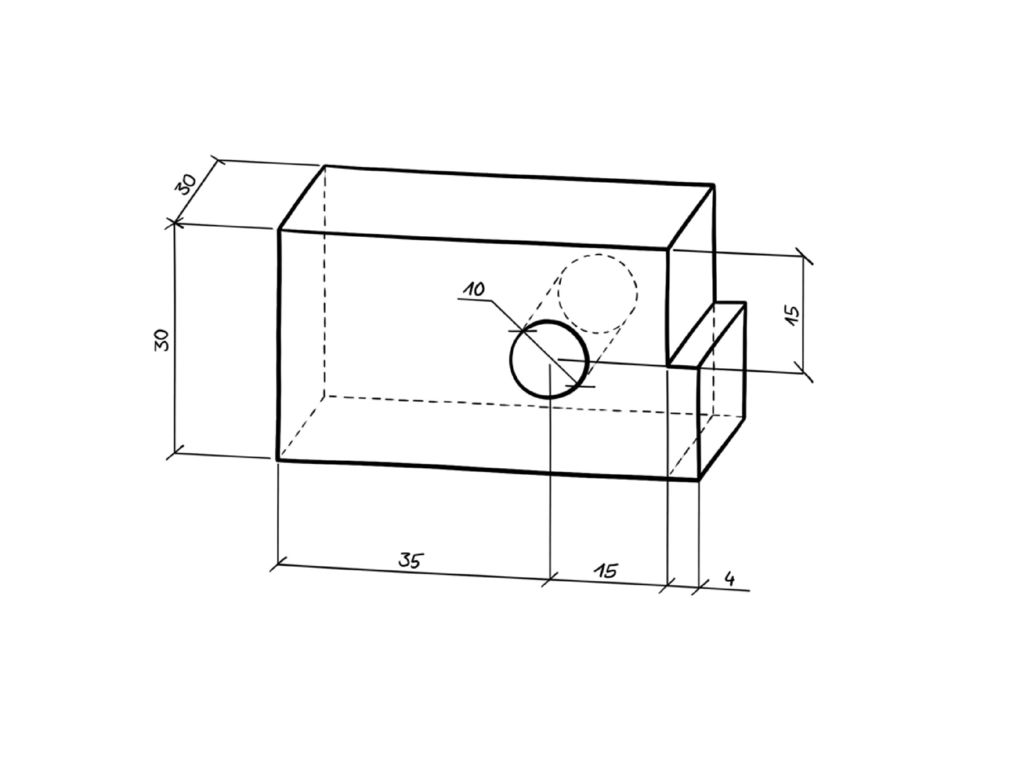

7

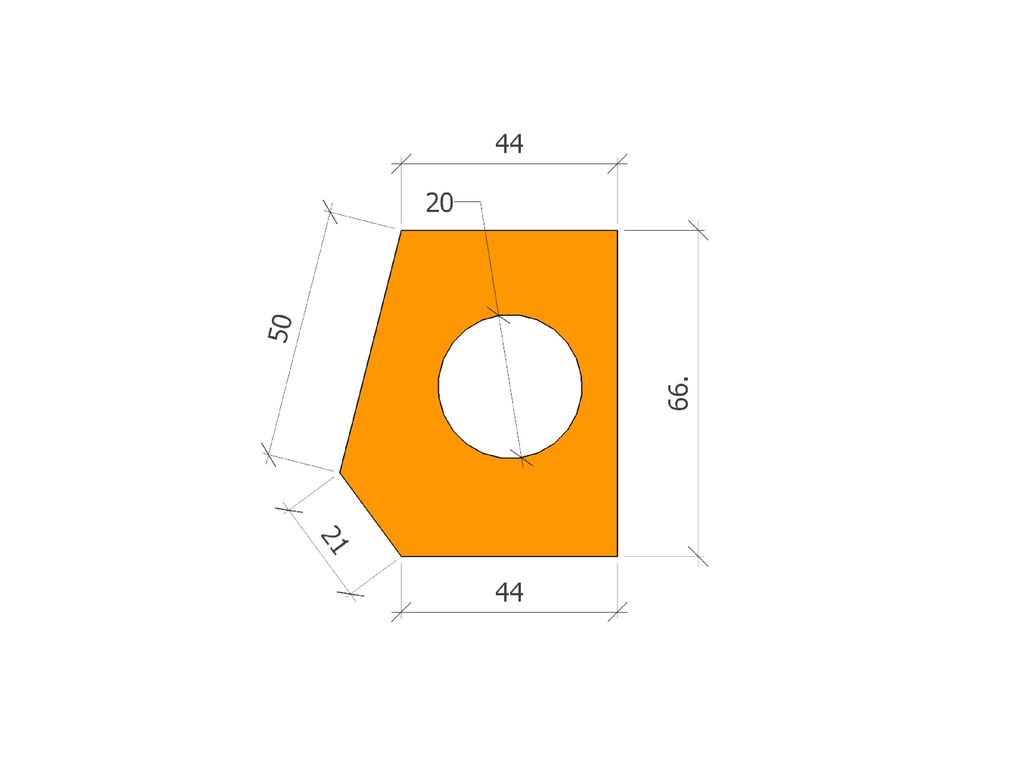

8

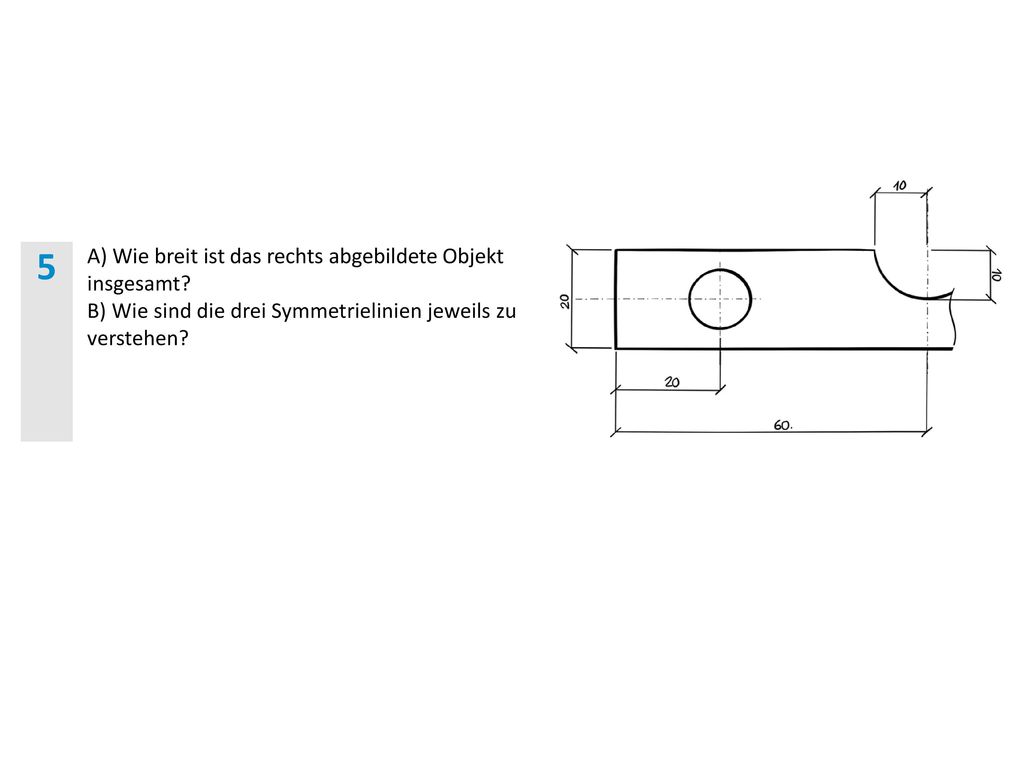

9 5 A) Wie breit ist das rechts abgebildete Objekt insgesamt?
B) Wie sind die drei Symmetrielinien jeweils zu verstehen?

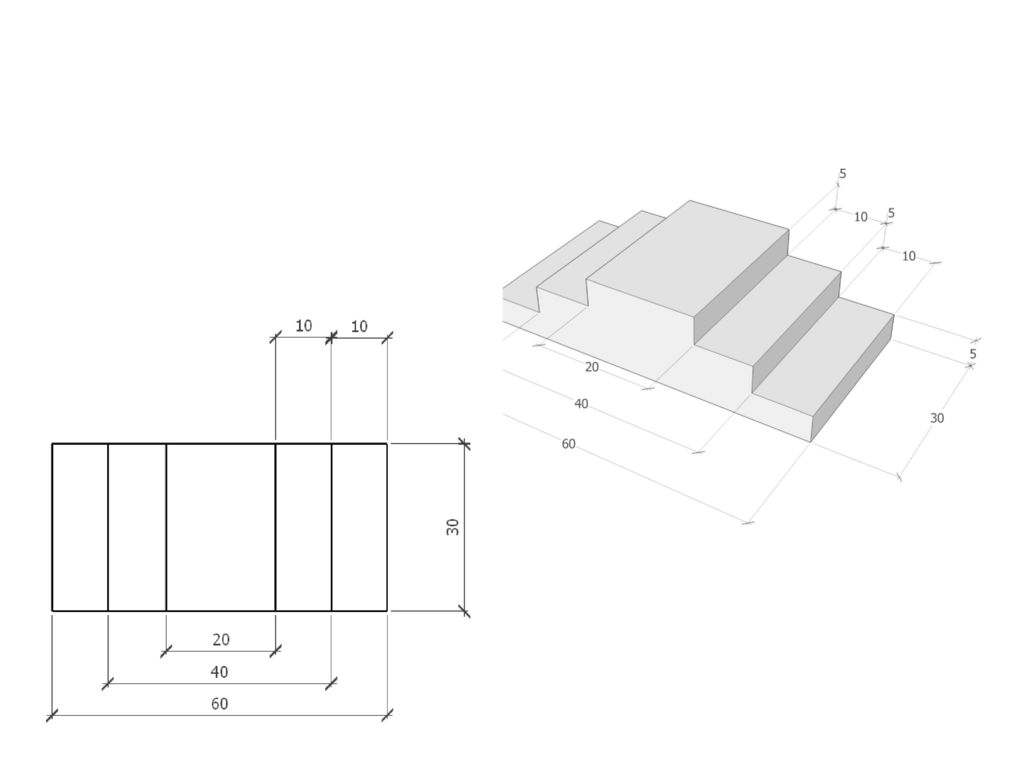

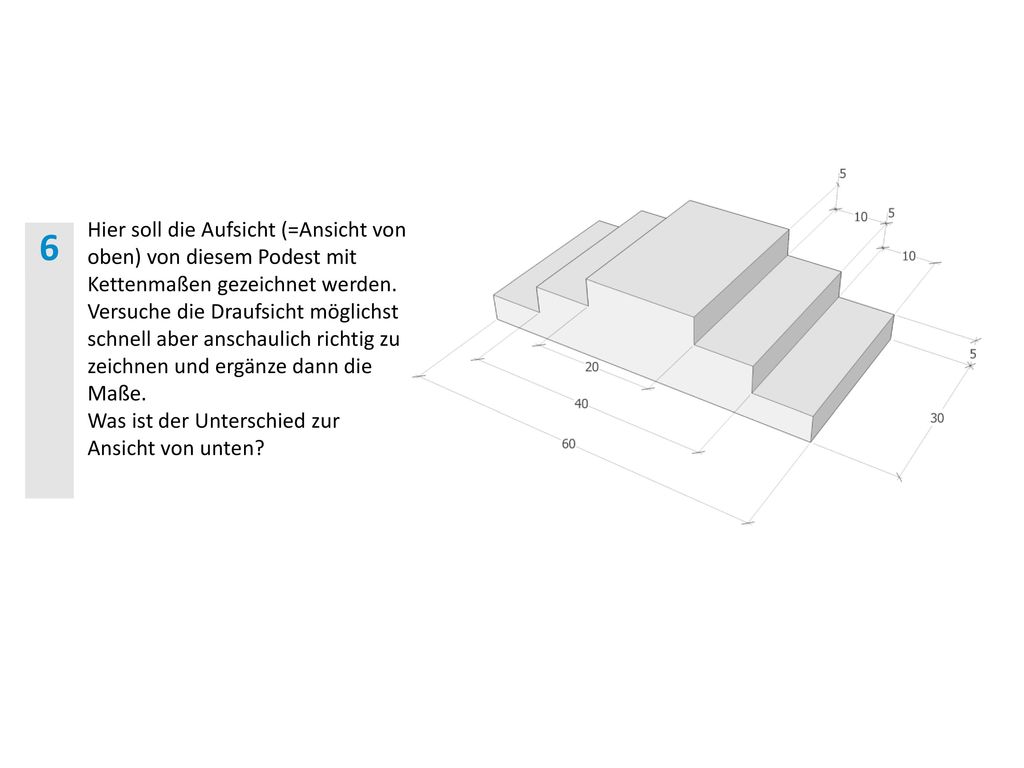

10 Hier soll die Aufsicht (=Ansicht von oben) von diesem Podest mit Kettenmaßen gezeichnet werden. Versuche die Draufsicht möglichst schnell aber anschaulich richtig zu zeichnen und ergänze dann die Maße. Was ist der Unterschied zur Ansicht von unten? 6

11

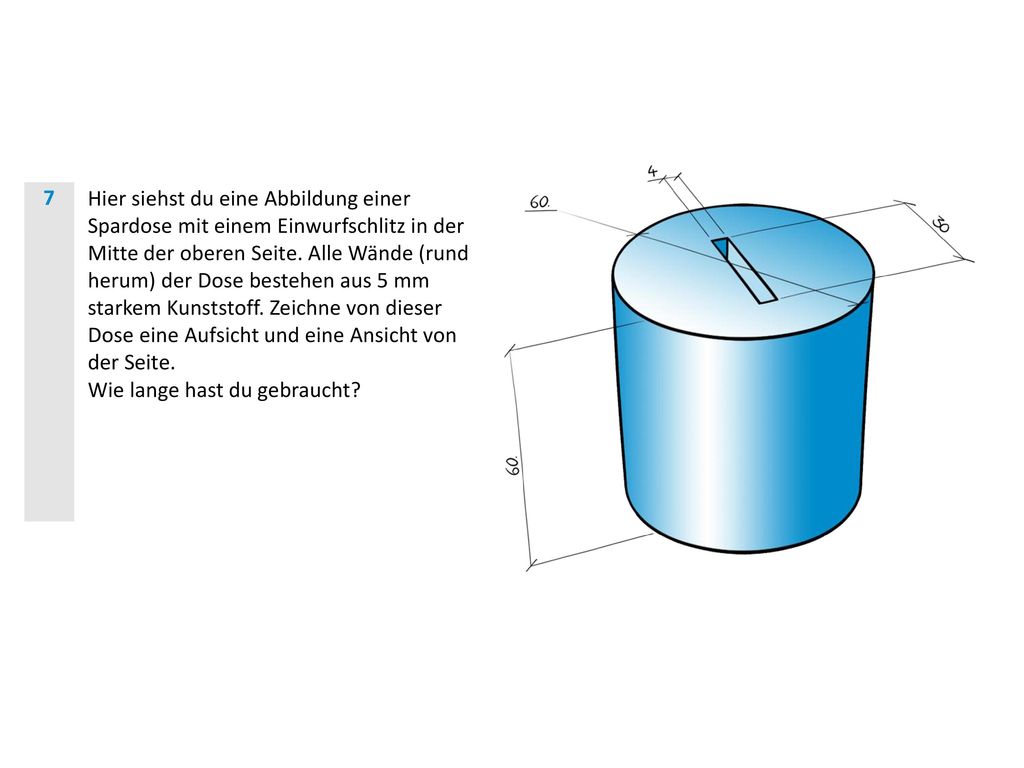

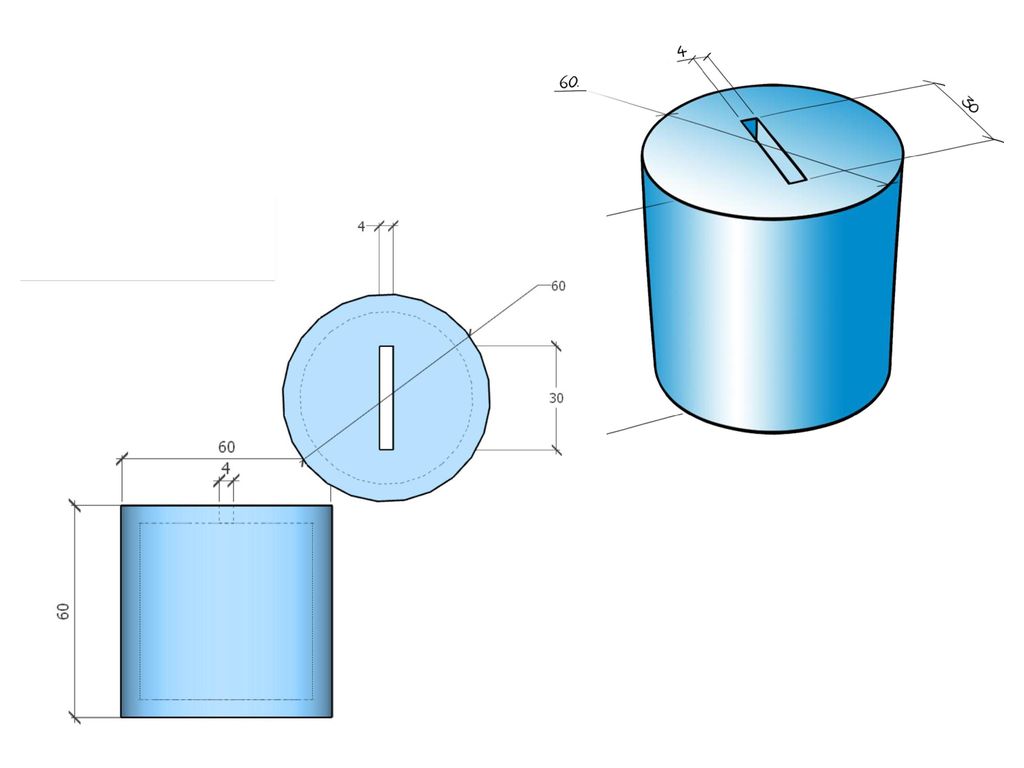

12 7 Hier siehst du eine Abbildung einer Spardose mit einem Einwurfschlitz in der Mitte der oberen Seite. Alle Wände (rund herum) der Dose bestehen aus 5 mm starkem Kunststoff. Zeichne von dieser Dose eine Aufsicht und eine Ansicht von der Seite. Wie lange hast du gebraucht?

13

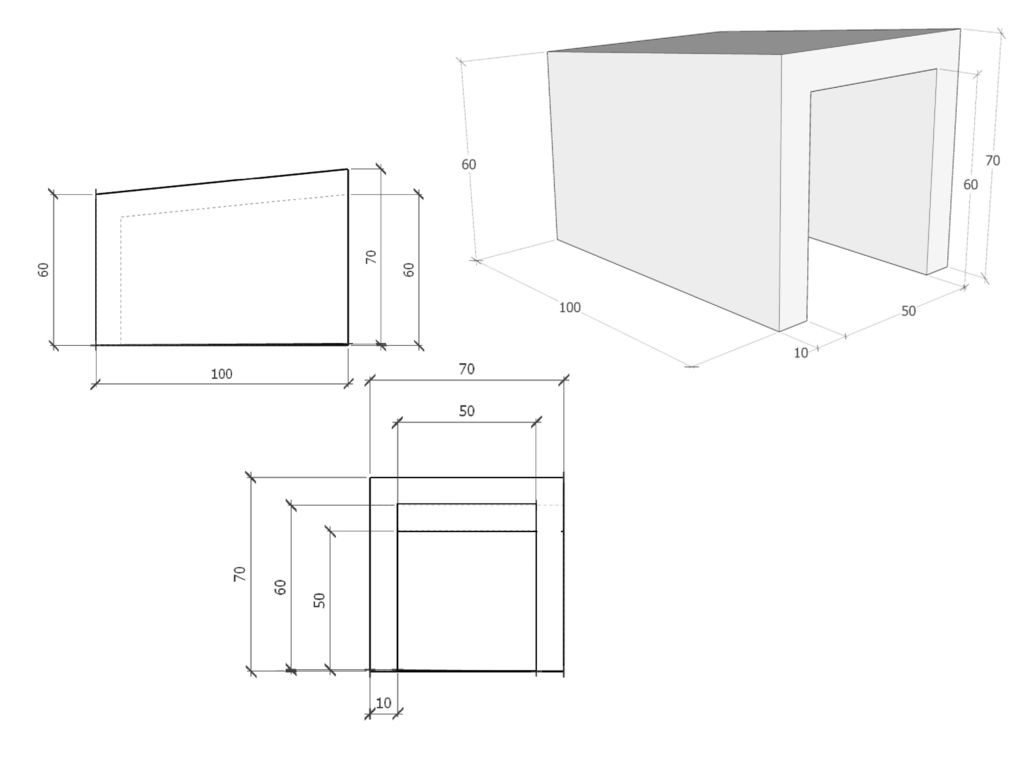

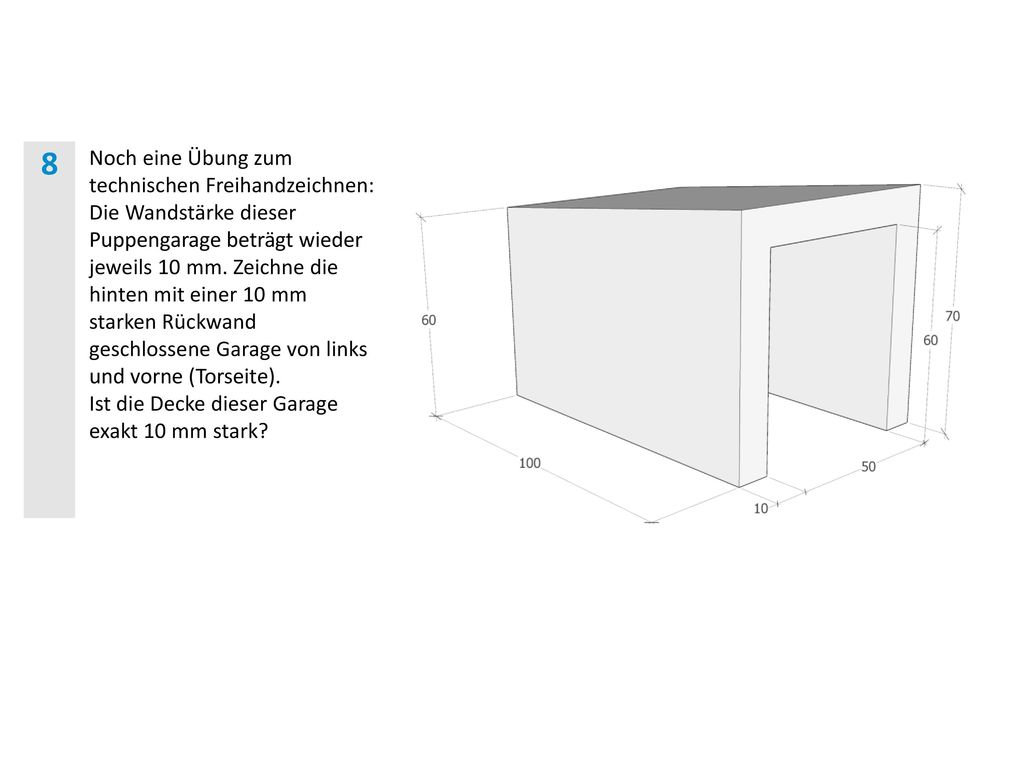

14 8 Noch eine Übung zum technischen Freihandzeichnen: Die Wandstärke dieser Puppengarage beträgt wieder jeweils 10 mm. Zeichne die hinten mit einer 10 mm starken Rückwand geschlossene Garage von links und vorne (Torseite). Ist die Decke dieser Garage exakt 10 mm stark?

15

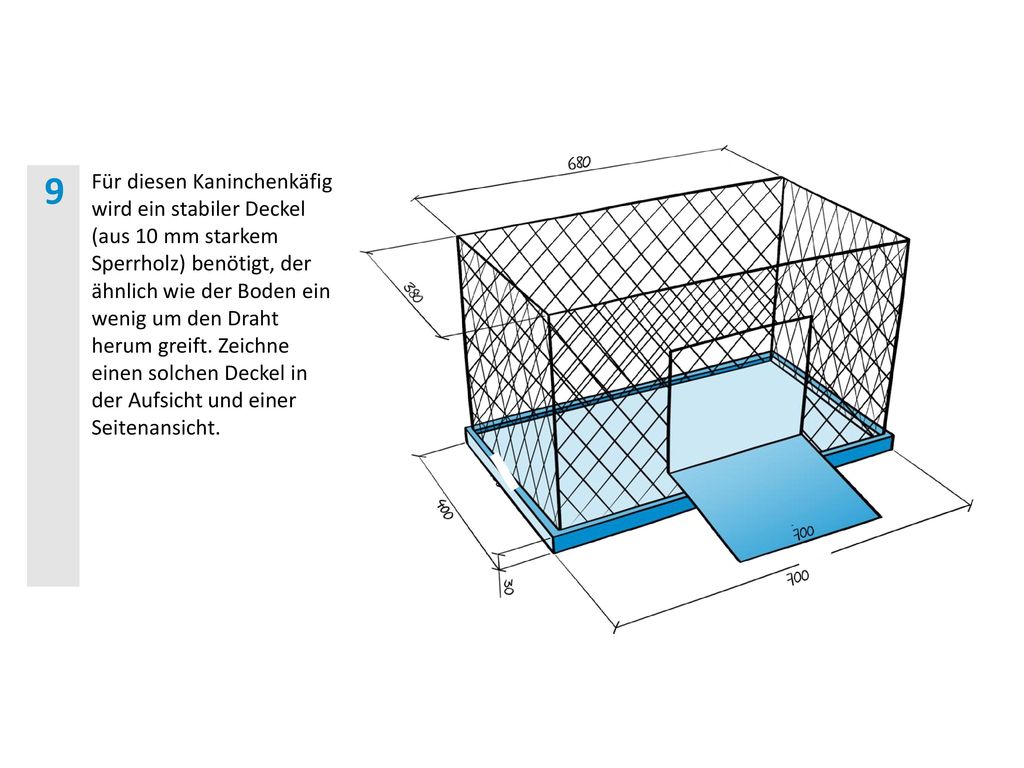

16 9 Für diesen Kaninchenkäfig wird ein stabiler Deckel (aus 10 mm starkem Sperrholz) benötigt, der ähnlich wie der Boden ein wenig um den Draht herum greift. Zeichne einen solchen Deckel in der Aufsicht und einer Seitenansicht.

17
