Leitfaden für den Referenten

Leitfaden für den Referenten
Anleitungsfolie Leitfaden für den Referenten „NobelReplace® Innovatives Abendseminar zu Conical Connection“ Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

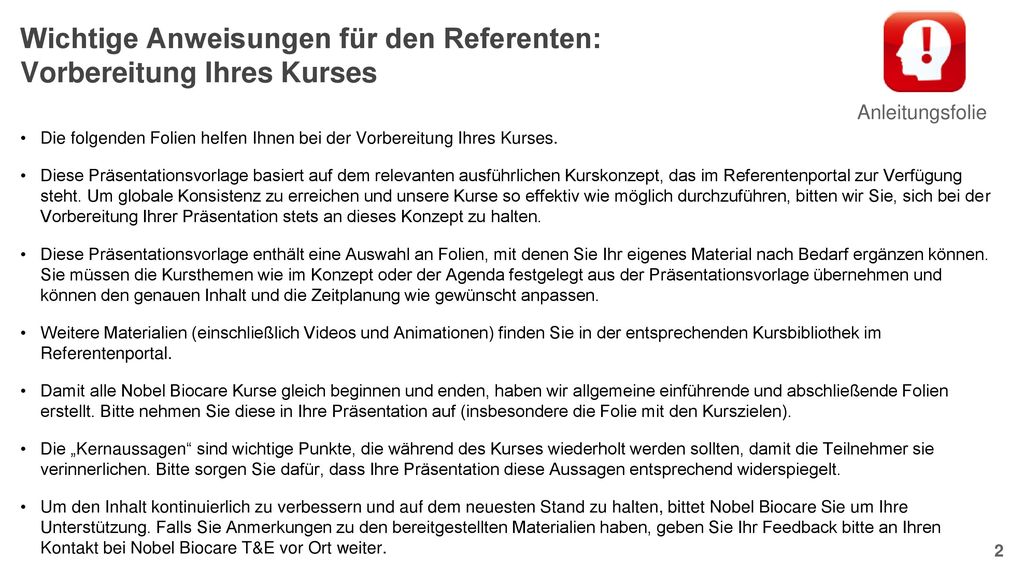

Wichtige Anweisungen für den Referenten: Vorbereitung Ihres Kurses
Anleitungsfolie Wichtige Anweisungen für den Referenten: Vorbereitung Ihres Kurses Die folgenden Folien helfen Ihnen bei der Vorbereitung Ihres Kurses. Diese Präsentationsvorlage basiert auf dem relevanten ausführlichen Kurskonzept, das im Referentenportal zur Verfügung steht. Um globale Konsistenz zu erreichen und unsere Kurse so effektiv wie möglich durchzuführen, bitten wir Sie, sich bei der Vorbereitung Ihrer Präsentation stets an dieses Konzept zu halten. Diese Präsentationsvorlage enthält eine Auswahl an Folien, mit denen Sie Ihr eigenes Material nach Bedarf ergänzen können. Sie müssen die Kursthemen wie im Konzept oder der Agenda festgelegt aus der Präsentationsvorlage übernehmen und können den genauen Inhalt und die Zeitplanung wie gewünscht anpassen. Weitere Materialien (einschließlich Videos und Animationen) finden Sie in der entsprechenden Kursbibliothek im Referentenportal. Damit alle Nobel Biocare Kurse gleich beginnen und enden, haben wir allgemeine einführende und abschließende Folien erstellt. Bitte nehmen Sie diese in Ihre Präsentation auf (insbesondere die Folie mit den Kurszielen). Die „Kernaussagen“ sind wichtige Punkte, die während des Kurses wiederholt werden sollten, damit die Teilnehmer sie verinnerlichen. Bitte sorgen Sie dafür, dass Ihre Präsentation diese Aussagen entsprechend widerspiegelt. Um den Inhalt kontinuierlich zu verbessern und auf dem neuesten Stand zu halten, bittet Nobel Biocare Sie um Ihre Unterstützung. Falls Sie Anmerkungen zu den bereitgestellten Materialien haben, geben Sie Ihr Feedback bitte an Ihren Kontakt bei Nobel Biocare T&E vor Ort weiter.

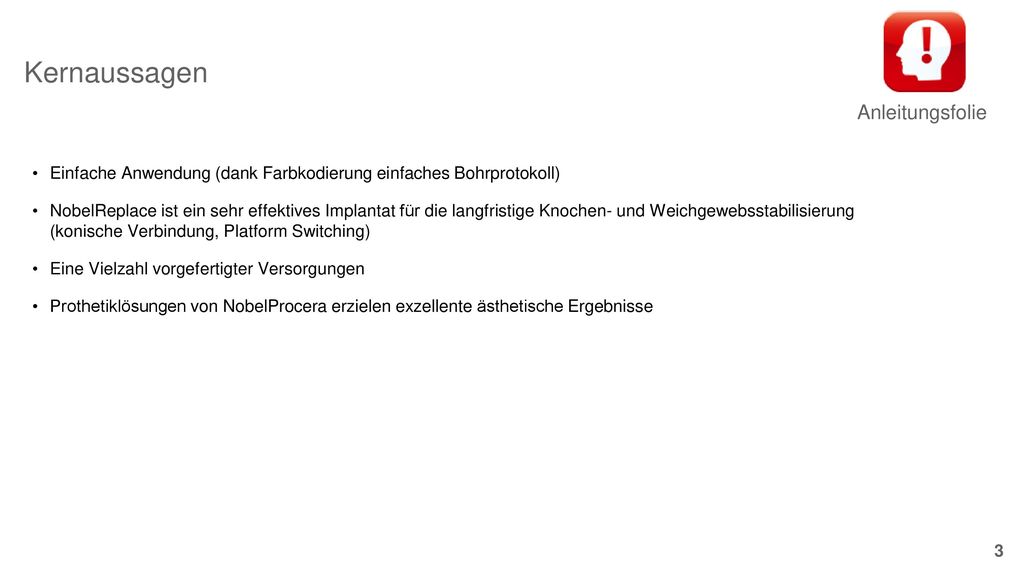

Kernaussagen Anleitungsfolie
Einfache Anwendung (dank Farbkodierung einfaches Bohrprotokoll) NobelReplace ist ein sehr effektives Implantat für die langfristige Knochen- und Weichgewebsstabilisierung (konische Verbindung, Platform Switching) Eine Vielzahl vorgefertigter Versorgungen Prothetiklösungen von NobelProcera erzielen exzellente ästhetische Ergebnisse

Kursplan Begrüßung und Einführung
Anleitungsfolie Kursplan Begrüßung und Einführung Allgemeine Einführung in das NobelReplace System Platform Switching-Konzepte Vorteile von NobelReplace Conical Connection Vorstellung der Prothetikkomponenten des NobelReplace CC Implantatsystems Hands-on Wissenschaftliche Dokumentation Fazit und Zusammenfassung

Begrüßung und Einführung
Anleitungsfolie Begrüßung und Einführung Vorstellung des Referenten mit Kurzbiografie Vorstellung der teilnehmenden Mitarbeiter von NB (Schwerpunkte: Qualifikation, Ausbildung, d. h. zahnmedizinische Assistenten, Zahntechniker usw.) Organisatorisches (Toiletten, Pausen usw.) Vorstellungsrunde der Teilnehmer mit Angabe ihrer Erwartungen an den Kurs Warum sind wir hier? (Ziel dieses Kurses) Vorstellung der Lernziele Kurze Vorstellung der Agenda

„NobelReplace® Innovatives Abendseminar zu Conical Connection“
Ort, Datum Name des Referenten Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Biografie des Referenten
Dolore eu feugiat nulla facilisis at vero et Accumsan et iusto odio dignissim qui blandit Praesent luptatum zzril delenit augue duis dolore te feugait nulla Facilisi. Lorem ipsum dolor sit Amet, consectetuer adipiscing elit, sed diam nonummy Mibh euismod tincidunt ut laoreet dolore Magna aliquam erat volutpat. Ut wisi enim ad minim veniam. Tragen Sie hier wichtige Informationen aus der Biografie des Referenten ein.

Mitarbeiter von Nobel Biocare vor Ort
Name, Titel Zertifizierter Zahntechniker, zahnmedizinischer Assistent o. Ä. Informationen zu Kenntnissen im zahnmedizinischen Bereich hinzufügen

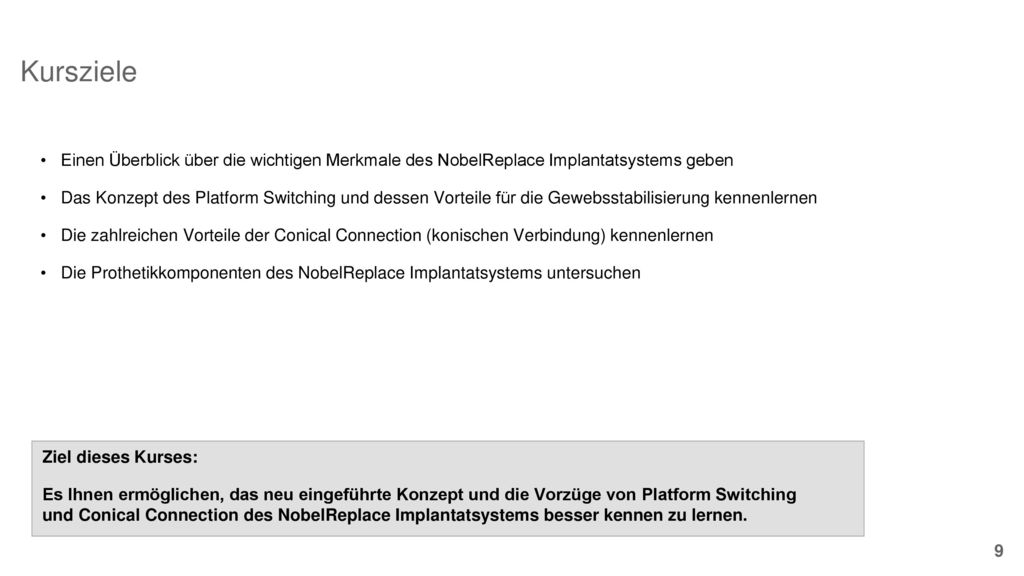

Kursziele Einen Überblick über die wichtigen Merkmale des NobelReplace Implantatsystems geben Das Konzept des Platform Switching und dessen Vorteile für die Gewebsstabilisierung kennenlernen Die zahlreichen Vorteile der Conical Connection (konischen Verbindung) kennenlernen Die Prothetikkomponenten des NobelReplace Implantatsystems untersuchen Ziel dieses Kurses: Es Ihnen ermöglichen, das neu eingeführte Konzept und die Vorzüge von Platform Switching und Conical Connection des NobelReplace Implantatsystems besser kennen zu lernen.

Kursplan 1. Teil Begrüßung und Einführung
2. Teil Allgemeine Einführung in das NobelReplace System 3. Teil Platform Switching-Konzepte 4. Teil Vorteile von NobelReplace Conical Connection 5. Teil Vorstellung der Prothetikkomponenten des NobelReplace CC Implantatsystems Pause 6. Teil Praktische Schulung 7. Teil Wissenschaftliche Dokumentation/Fazit und Zusammenfassung

Allgemeine Einführung in das NobelReplace System Platform Switching-Konzepte Vorteile von NobelReplace Conical Connection Vorstellung der Prothetikkomponenten des NobelReplace CC Implantatsystems Hands-on Wissenschaftliche Dokumentation Fazit und Zusammenfassung

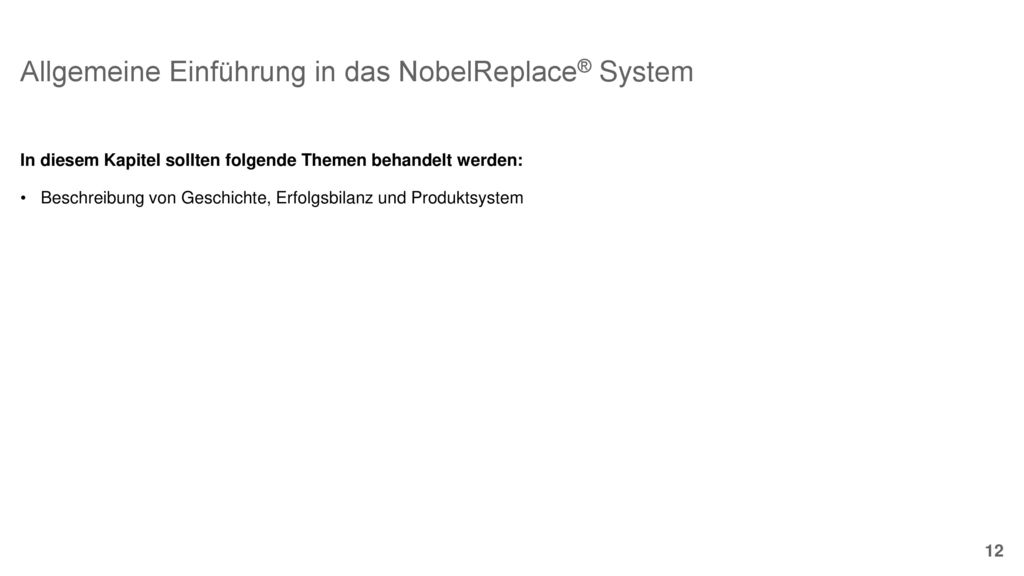

Allgemeine Einführung in das NobelReplace® System
In diesem Kapitel sollten folgende Themen behandelt werden: Beschreibung von Geschichte, Erfolgsbilanz und Produktsystem

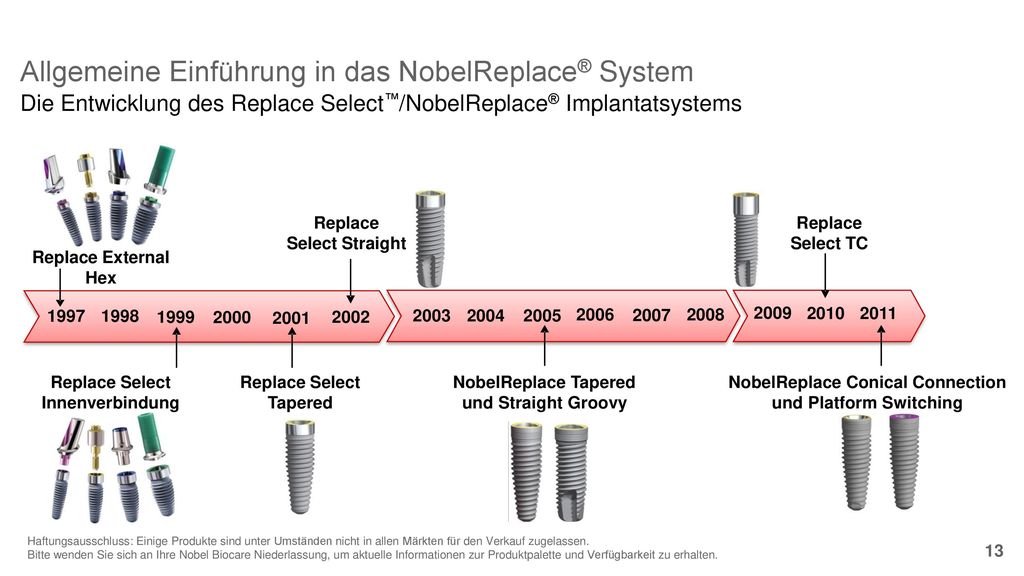

Die Entwicklung des Replace Select™/NobelReplace® Implantatsystems Replace Select Straight Replace Select TC Replace External Hex 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 Replace Select Innenverbindung Replace Select Tapered NobelReplace Tapered und Straight Groovy NobelReplace Conical Connection und Platform Switching Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Hinweis an den Referenten!
Allgemeine Einführung in das NobelReplace® System Die Entwicklung des Replace Select™/NobelReplace® Implantatsystems Hinweis an den Referenten zur vorherigen Folie: Das Replace Implantatsystem wurde von Jack Hahn entwickelt. 1997 – Das Replace Implantat mit Außensechskant-Verbindung wurde auf den Markt gebracht. Der Außensechskant ist im „Brånemark Stil“, aber mit Farbkodierung. Alle Replace Implantate waren mit HA- (Hydroxyapatit) oder TPS- (Titanplasmaspray) Beschichtung erhältlich. 1999 – Das Implantatsystem Replace Select wurde mit derselben Farbkodierung eingeführt wie die Außensechskant-Verbindung, jedoch zusätzlich mit der Dreikanal-Innenverbindung, die wir heute kennen. 2001 – TiUnite wurde dem Implantatkörper hinzugefügt. 2002 – Die Replace Dreikanal-Innenverbindung wurde einem dem Brånemark System ähnelnden Implantatkörper hinzugefügt, um die Vorteile eines parallelwandigen Implantatsystems (anpassbare vertikale Platzierung unabhängig von der Bohrvorbereitung) mit der Einfachheit und Vorhersagbarkeit der Dreikanal-Innenverbindung zu kombinieren. 2005 – Die Option TiUnite für die Schulter und die Ausführung Groovy (mit Furchen) kommen hinzu. 2010 – Einführung einer zusätzlichen Länge (11,5 mm) als Reaktion auf Marktanforderungen sowie Einführung von Replace Select TC mit maschinierter Schulter von 3 mm als Implantat zur Unterstützung von Deckprothesenstrukturen in zahnlosen Fällen. 2011 – Markteinführung von NobelReplace Conical Connection und NobelReplace Platform Switching. Zukunft – Das weltweit am häufigsten eingesetzte Implantatsystem wird stetig weiterentwickelt, um den Anforderungen der Zahnärzte jederzeit gerecht zu werden. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

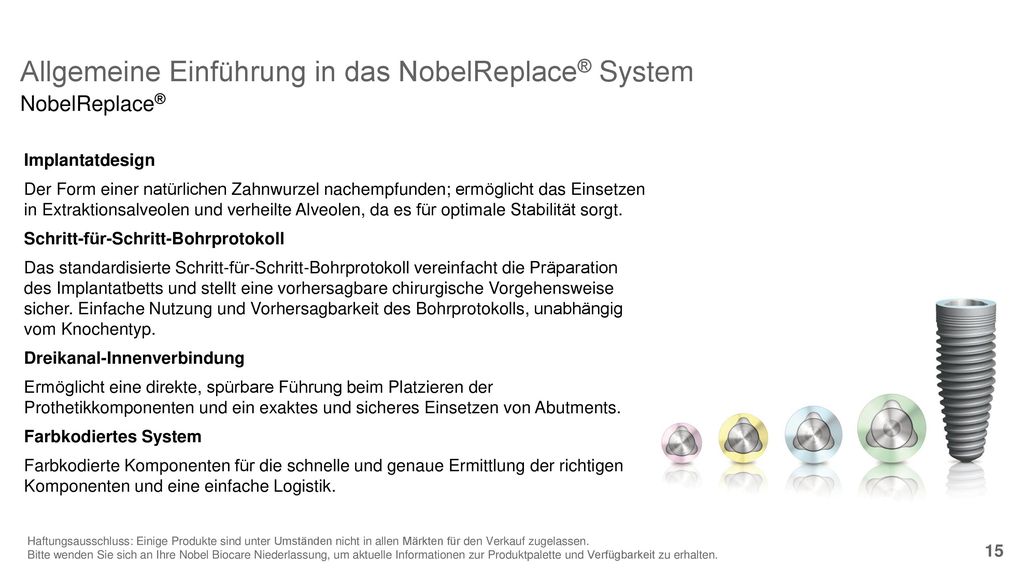

Implantatdesign Der Form einer natürlichen Zahnwurzel nachempfunden; ermöglicht das Einsetzen in Extraktionsalveolen und verheilte Alveolen, da es für optimale Stabilität sorgt. Schritt-für-Schritt-Bohrprotokoll Das standardisierte Schritt-für-Schritt-Bohrprotokoll vereinfacht die Präparation des Implantatbetts und stellt eine vorhersagbare chirurgische Vorgehensweise sicher. Einfache Nutzung und Vorhersagbarkeit des Bohrprotokolls, unabhängig vom Knochentyp. Dreikanal-Innenverbindung Ermöglicht eine direkte, spürbare Führung beim Platzieren der Prothetikkomponenten und ein exaktes und sicheres Einsetzen von Abutments. Farbkodiertes System Farbkodierte Komponenten für die schnelle und genaue Ermittlung der richtigen Komponenten und eine einfache Logistik. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

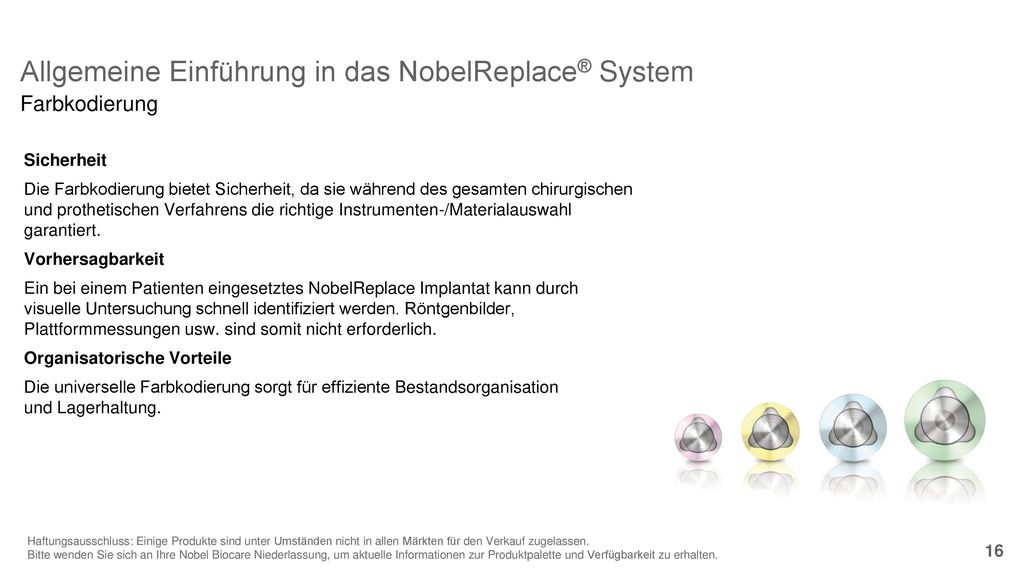

Farbkodierung Sicherheit Die Farbkodierung bietet Sicherheit, da sie während des gesamten chirurgischen und prothetischen Verfahrens die richtige Instrumenten-/Materialauswahl garantiert. Vorhersagbarkeit Ein bei einem Patienten eingesetztes NobelReplace Implantat kann durch visuelle Untersuchung schnell identifiziert werden. Röntgenbilder, Plattformmessungen usw. sind somit nicht erforderlich. Organisatorische Vorteile Die universelle Farbkodierung sorgt für effiziente Bestandsorganisation und Lagerhaltung. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Das bevorzugte Startersystem für Zahnimplantate Farbkodiertes System Einfache Identifizierung während der Insertion und Versorgung aller Komponenten dank Farbkodierung (Implantate, Bohrer, Gewindeschneider, Implantateindreher, Deckschrauben, Abutments, Chirurgie-Kits). Schritt-für-Schritt-Bohrprotokoll Einfaches, standardisiertes Schritt-für-Schritt-Bohrprotokoll zur Unterstützung des chirurgischen Verfahrens. Vielseitigkeit in der Prothetik Flexible Wahl von Dreikanal- und konischer Verbindung bei gleichem Implantatkörper und somit gleichem Bohrprotokoll. Die große Palette der Prothetiklösungen reicht von konventionellen Kronen, Brücken und Prothesen bis hin zu implantatgetragenen Prothesen. Locator® ist eine eingetragene Marke von Zest Anchors, Inc. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

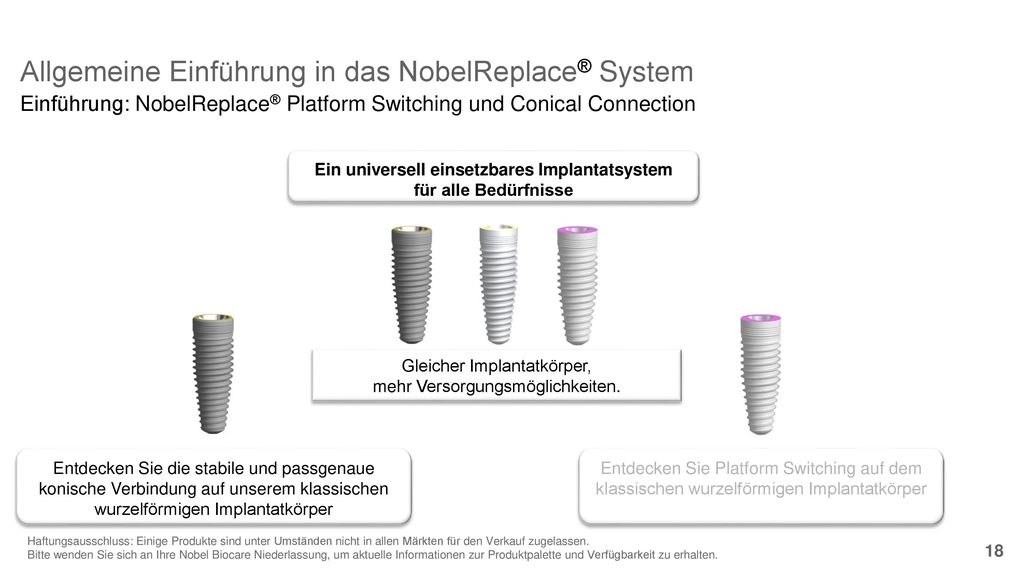

Ein universell einsetzbares Implantatsystem für alle Bedürfnisse
8/25/2018 Allgemeine Einführung in das NobelReplace® System Einführung: NobelReplace® Platform Switching und Conical Connection Ein universell einsetzbares Implantatsystem für alle Bedürfnisse Gleicher Implantatkörper, mehr Versorgungsmöglichkeiten. Entdecken Sie die stabile und passgenaue konische Verbindung auf unserem klassischen wurzelförmigen Implantatkörper Entdecken Sie Platform Switching auf dem klassischen wurzelförmigen Implantatkörper Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Anleitungsfolie Allgemeine Einführung in das NobelReplace® System Vom Referenten bereitzustellende Inhalte/Materialien Zusätzliches Material ist im Referentenportal verfügbar.

Platform Switching-Konzepte
Anleitungsfolie Platform Switching-Konzepte In diesem Kapitel sollten folgende Themen behandelt werden: Platform Switching-Prinzipien Materialauswahl und Weichgewebsintegration Vorteile für Weichgewebe- und Knochenmanagement Wann sollte Platform Switching eingesetzt werden und wann nicht: Indikationen

Implantat ohne Platform Switching Implantat mit Platform Switching
Platform Switching-Konzepte Designprinzip Implantat ohne Platform Switching Implantat mit Platform Switching NobelReplace Tapered RP 4.3 NobelReplace Conical Connection RP 5.0 Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 22 22

Platform Switching-Konzepte Designprinzip Hinweis an den Referenten zur vorherigen Folie: Platform Switching: Die Abutments weisen im transmukosalen Bereich einen geringeren Durchmesser als die Implantatplattform auf, z. B. steht eine RP-Verbindung mit einem Implantatdurchmesser von 4,3 mm und 5,0 mm zur Verfügung. Der Durchmesser am Konus, wo das Implantat sitzt, beträgt 3,35 mm, und das Platform Switching pro Seite beträgt bei einem Implantatdurchmesser von 4,3 mm 0,5 mm. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

8/25/2018 Platform Switching-Konzepte Prinzipien von Platform Switching und Weichgewebsmanagement Die innere horizontale Positionierung des Implantat-Abutment-Übergangs. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 24

Platform Switching-Konzepte Prinzipien von Platform Switching und Weichgewebsmanagement Hinweis an den Referenten zur vorherigen Folie: „Unabhängig vom genauen Mechanismus haben Wissenschaftler festgestellt, dass es aufgrund dieses Designs zu weniger Entzündungen am Übergang kommt. Weniger Entzündungen führen zu geringerem Knochenverlust.“ (Dr. Scott McLean)

Prinzipien von Platform Switching und Weichgewebsmanagement Dieses Designmerkmal wird entweder vom Hersteller mit dem Implantatkörper selbst erreicht, oder der Zahnarzt verwendet ein kompatibles Abutment, das einen kleineren Durchmesser als die Implantatplattform aufweist. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 26

Prinzipien von Platform Switching und Weichgewebsmanagement Gefäßneubildung Die Stabilität von krestalem Knochen und Mukosa/Papillen hängt stark vom jeweiligen Volumen und der entsprechenden Gefäßneubildung und Blutversorgung ab. Ein gesteigertes Weichgewebsvolumen und eine erhöhte Gefäßneubildung führen zu stabilerem krestalem Knochen und stabileren interdentalen Papillen. Durch Steigerung des Volumens und erhöhte Gefäßneubildung in Knochen und Weichgewebe trägt das Platform Switching-Design zur Weichgewebsstabilisierung und zur Ästhetik von Gingiva und interdentalen Papillen („ästhetisches Zahnfleisch“) bei. 27

Prinzipien von Platform Switching und Weichgewebsmanagement Beim Platform Switching wird eine horizontale Komponente für den gesamten linearen Abstand zwischen Abutment und Knochenkamm geschaffen, der für die biologische Breite erforderlich ist. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 28

Platform Switching-Konzepte Prinzipien von Platform Switching und Weichgewebsmanagement Die biologische Breite um den Zahnhals oder ein Zahnimplantat stellt einen mukosalen Abschluss dar, der den darunter liegenden Knochen schützen soll. Dieser Abschluss wird in der Regel apikal zum Mikrospalt gebildet. Die Schicht aus fibrösem Bindegewebe zwischen Knochen und Epithelüberdeckung des Sulkus des Zahns oder Implantats muss dabei mindestens etwa 1,5 mm betragen. Zahnfleischtasche Epithelüberdeckung Bindegewebsanlagerung Biologische Breite ~ 3 mm Biologische Breite ~ 3 mm Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 29

Prinzipien von Platform Switching und Weichgewebsmanagement Biologische Auswirkungen/Vorteile von Platform Switching Der Literatur1,2,3 zufolge führt das Hinzufügen einer horizontalen Komponente (üblicherweise 0,5 mm) zum gesamten im Rahmen des Platform Switching geschaffenen linearen Abstands zwischen Abutment und Knochenkamm zu: deutlich geringerem, röntgenologisch nachweisbarem Verlust von krestalem Knochen beim Menschen bessere Weichgewebsunterstützung/-erhaltung im ästhetisch anspruchsvollen Bereich 1 Atieh MA, Ibrahim HM, Atieh AH. Platform switching for marginal bone preservation around dental implants: a systematic review and meta-analysis. J Periodontol 2010;81(10): * 2 Canullo L, Rasperini G. Preservation of peri-implant soft and hard tissues using platform switching of implants placed in immediate extraction sockets: a proof-of-concept study with 12- to 36-month follow-up. Int J Oral Maxillofac Implants 2007;22(6): * 3 López-Marí L, Calvo-Guirado JL, Martín-Castellote B, Comez-Moreno G, López-Marí M. Implant platform switching concept: an updated review. Med Oral Patol Oral Cir Bucal 2009;14(9):e450-4* * Implantate von Nobel Biocare wurden in den aufgeführten Studien nicht berücksichtigt. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 30

8/25/2018 Platform Switching-Konzepte Prinzipien von Platform Switching und Weichgewebsmanagement Platform Switching beugt dem Verlust krestalen Knochens vor und hilft dabei, ästhetisch ansprechende Resultate zu erzielen.1 1 López-Marí L, Calvo-Guirado JL, Martín-Castellote B, Gomez-Moreno G, López-Marí M. Implant platform switching concept: an updated review. Med Oral Patol Oral Cir Bucal 2009;14(9):e450-4.* * Implantate von Nobel Biocare wurden in der aufgeführten Studie nicht berücksichtigt. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 31

Anleitungsfolie Platform Switching-Konzepte Vom Referenten bereitzustellende Inhalte/Materialien Zusätzliches Material ist im Referentenportal verfügbar.

Vorteile von NobelReplace® Conical Connection
Anleitungsfolie Vorteile von NobelReplace® Conical Connection In diesem Kapitel sollten folgende Themen behandelt werden: Mechanische und biologische Perspektive Vorteile einer festen Verbindung, die Mikrobewegungen sowie das Eindringen von Bakterien verhindert und einen reduzierten Knochenverlust ermöglicht

8/25/2018 Vorteile von NobelReplace® Conical Connection Merkmale und Vorteile von Conical Connection Für ein vereinfachtes Weichgewebsmanagement (Platform Switching), die Erhaltung des krestalen Knochens und ein optimales ästhetisches Ergebnis. Klinisch bewährter wurzelförmiger Implantatkörper  für eine hohe Primärstabilität. Einfaches Schritt-für-Schritt-Bohrprotokoll (alle Indikationen) zur Vorhersagbarkeit der Behandlung. Farbkodierung zur einfachen Anwendung und schnellen Identifikation von Komponenten. Einzigartige oxidierte TiUnite Oberfläche mit Furchen (Groovy) für eine erhöhte Implantatstabilität während der frühen Einheilungsphase durch schnellere Knochenbildung.1 Dichte konische Verbindung sorgt für mehr Stabilität und weniger Mikrobewegungen und kann die Knochenremodellierung reduzieren.2 1 Hall J, Miranda-Burgos P, Sennerby L. Stimulation of directed bone growth at oxidized titanium implants by macroscopic grooves: an in vivo study. Clin Implant Dent Relat Res 2005;7 Suppl 1:S76-82. 2 Arnhart C, Kielbassa AM, Martinez-de Fuentes R et al. Comparison of variable-thread tapered implant designs to a standard tapered implant design after immediate loading. A 3-year multicenter randomised controlled trial. Zur Veröffentlichung in Eur J Oral Implant angenommen Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 35

Merkmale und Vorteile von Conical Connection Merkmale Konische Verbindung Vorteile Passgenaue Verbindung Verbesserte mechanische Stabilität 2 mm Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 36

Merkmale und Vorteile von Conical Connection Merkmale Integriertes Platform Switching Vorteile Entwickelt für eine verbesserte Weichgewebserhaltung, Erhaltung des krestalen Knochens und ein optimales ästhetisches Ergebnis Integriertes Platform Switching Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 37

Merkmale und Vorteile von Conical Connection Merkmale Innensechskant-Verbindung Vorteile Sichere Positionierung von Prothetikkomponenten Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 38

Merkmale und Vorteile von Conical Connection Merkmale Prothetische Versorgung mit Doppelfunktion Vorteile Flexibilität in der Prothetik für Abutments und verschraubte Versorgungen Keine weiteren Abutments erforderlich Einzelzahn (rotationsgesichert) Mehrere fehlende Zähne (nicht rotationsgesichert) Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 39

Vorteile von NobelReplace® Conical Connection Merkmale und Vorteile von Conical Connection Individuelle Abutments Die konische Innenverbindung wurde entwickelt, um eine sichere und dichte Verbindung für Einzelabutments zu bieten. Mit den angegebenen Toleranzen für die Implantat-Abutment-Kombination wird im oberen Teil der Verbindung eine optimale Passung erzielt. Für alle drei angebotenen Implantatdurchmesser (NP, RP 4,3 und 5,0) ist die Innenverbindung groß genug für ein NobelProcera Abutment Zirconia. Gleichzeitig stellt die Implantatwandstärke eine ausreichende Ermüdungsstabilität sicher. Der Innensechskant im unteren Verbindungsbereich gewährleistet die sichere Positionierung von einzelnen Abutments und damit das gewünschte ästhetische Endergebnis. Brücken auf Implantatniveau* Die zweite Funktion der prothetischen Verbindung wird über die horizontale Oberfläche an der Implantatschulter erreicht. Diese Plattform bietet eine Oberfläche, auf der eine Brücke auf Implantatniveau befestigt werden kann. Wenn eine NobelProcera™ Implantatbrücke aus Titan oder eine NobelProcera™ Implantatbrücke aus Zirkondioxid verwendet wird, macht diese extrem haltbare Versorgung alle zusätzlichen Einzel-Abutments überflüssig, was für den Patienten niedrigere Kosten bedeutet.1 Die konische Innenverbindung und die Plattform für die NobelProcera™ Implantatbrücke. 1 Sierraalta M, Razzoog ME. Load to Fracture of Procera® Zirconia Bridges. J Dent Res 2006;85 (Spec Iss A):abstract 1871. * NobelProcera Zirconia Abutments sind ausschließlich für den Frontzahnbereich indiziert. Für NobelActive 3.0 ist auschliesslich NobelProcera Titan Abutment indiziert. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Merkmale und Vorteile von Conical Connection Flexibilität in der Prothetik Passgenaue Verbindung für zahlreiche einzelne Abutments Passgenaue und sichere prothetische Versorgung Optimale Passung insbesondere im oberen Teil der Verbindung Prothetische Versorgung mit Doppelfunktion: für Abutments und verschraubte provisorische Lösungen Integriertes Platform Switching Wahl aus 6 Positionen Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 41

8/25/2018 Vorteile von NobelReplace® Conical Connection Designprinzip 0,25 mm Platform Switching Alle Plattformen mit konischer Verbindung bieten ein 0,25 mm breites Platform Switching mit maschinierter Weichgewebsoberfläche. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 42

Vorteile von NobelReplace® Conical Connection Designprinzip Hinweis an den Referenten zur vorherigen Folie: Das Weichgewebe kann sich je nach Implantattiefe auch am schmal zulaufenden Bereich (TiUnite) anlagern. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Designprinzip Individuelle Lösungen von NobelProcera™ Integriertes Platform Switching Konische Sechskant-Innenverbindung Brückenplattform auf Implantatniveau Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 44 44

Anleitungsfolie Vorteile von NobelReplace® Conical Connection Vom Referenten bereitzustellende Inhalte/Materialien Zusätzliches Material ist im Referentenportal verfügbar.

Anleitungsfolie Vorstellung der Prothetikkomponenten des NobelReplace® CC Implantatsystems In diesem Kapitel sollten folgende Themen behandelt werden: Versorgungsoptionen für Nobel Biocare CC Implantate Abutmentauswahl und -design Abutments und ihr Einfluss auf die Versorgungsoptionen Zementiert oder verschraubt

Vorstellung der Prothetikkomponenten des NobelReplace® CC Implantatsystems
Sortimentübersicht – Implantate 3.5 4.3 5.0 NP RP Verbindung: NP Implantatdurchmesser: 3,5 mm Implantatlänge: 8, 10, 11,5, 13, 16 mm Verbindung: RP Implantatdurchmesser: 4,3 mm Implantatdurchmesser: 5,0 mm Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 48

Sortimentübersicht – Implantate Durch den neuen NP-Implantatkörper war ein Gewindeschneider mit etwas größerem Kerndurchmesser erforderlich. Führt zu einer geringfügig größeren Osteotomiepräparation als zuvor für das bestehende NobelReplace NP im dichten Knochen. Wird für NobelReplace Conical Connection und NobelReplace Platform Switching sowie für NobelReplace Tapered und Replace Select Tapered verwendet. Wird anhand einer Lasermarkierung und der Beschriftung NP TAPERED unterschieden. NP TPR Bisheriger Gewindeschneider NP TAPERED Neuer Gewindeschneider Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 49

Sortimentübersicht – Implantate Die Implantateindreher für Conical Connection sind mit einer Farbkodierung versehen. Die Position der flachen Seite des Hexagons im Implantat wird durch die 6 schwarzen Linien angezeigt. Das schwarze Element zur Oberflächenbehandlung an der Spitze des Implantateindrehers ist oberhalb der Implantatschulter nicht sichtbar, wenn der Eindreher richtig eingerastet ist. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 50

8/25/2018 Vorstellung der Prothetikkomponenten des NobelReplace® CC Implantatsystems Sortimentübersicht – Implantate Conical Connection Knochenfräse mit Führung Knochenfräsen dienen zur Entfernung der eine Implantatschulter/-plattform umschließenden Weichgewebsreste. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 51

Vorstellung der Prothetikkomponenten des NobelReplace® CC Implantatsystems Sortimentübersicht – Implantate Hinweis an den Referenten zur vorherigen Folie: Um das Entfernen von Knochen und Weichgewebe um die Implantatschulter zu erleichtern, kann die Knochenfräse mit Führung verwendet werden. Die Knochenfräse mit Führung kann entweder manuell (Handgriff für maschinelle Instrumente, 29161) oder mit der Bohreinheit verwendet werden. WICHTIG: Das ist die gleiche Knochenfräse wie sie für NobelActive verwendet wird, doch für NobelReplace Tapered, Replace Select und NobelReplace Platform Switching wird eine andere Knochenfräse verwendet!! Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Versorgungsoptionen – Weichgewebsmanagement Biokompatible Materialien wie Titan und Zirkondioxid für vorgefertigte und individuelle Lösungen * NobelReplace Conical Connection – Platform Switching Design Endgültige Abutments mit Option für Provisorium und einzigartige provisorische Abutments * Für NobelReplace CC Versorgungen bestehen die gleichen Kontraindikationen wie auch für NobelActive (z. B. dass Zirkondioxid-Abutments nur für den Frontzahnbereich indiziert sind). Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 53 53

Conical Connection Versorgungen – Übersicht Einzelzahnversorgung Mehrgliedrige Versorgung Deckprothese: Festsitzend-herausnehmbar/herausnehmbar Verschraubt Zementiert Verschraubt Zementiert Steggetragen Auf Abutment NobelProcera Abutment Zirkondioxid* NobelProcera Abutment Zirconia* + Titan und NobelProcera Abutment Zirconia* + Titan für direkte Verblendung (einteilige Lösung) NobelProcera Abutment Titan GoldAdapt nicht rotationsgesichert Locator** NobelProcera Abutment Titan Multi-unit Abutment (gerade, um 17º oder 30º abgewinkelt) Procera Esthetic Abutment NobelProcera Implantatsteg (Titan) Procera Esthetic Abutment GoldAdapt nicht rotationsgesichert Esthetic Abutment (gerade oder abgewinkelt) GoldAdapt rotationsge-sichert Esthetic Abutment (gerade oder abgewinkelt) NobelProcera Implantatbrücke Zirconia + Titan Snappy Abutment Snappy Abutment * Für NobelReplace CC Versorgungen bestehen die gleichen Kontraindikationen wie auch für NobelActive (z. B. dass Zirkondioxid-Abutments nur für den Frontzahnbereich indiziert sind). GoldAdapt rotationsgesichert Abutment mit schmalem Profil NobelProcera Implantatsteg (Titan) ** Locator® ist eine eingetragene Marke von Zest Anchors, Inc. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. GoldAdapt rotationsgesichert 54

Conical Connection – Provisorische Abutments – Übersicht Provisorische Lösungen Provisorium auf endgültigem Abutment Provisorische Abutments Verschraubt Zementiert Verschraubt Zementiert Multi-unit Abutment Esthetic Abutment (gerade oder abgewinkelt) Provisorisches Abutment zur Sofortversorgung (Einzel zahnimplantat) Provisorisches Abutment Titan Procera Esthetic Abutment QuickTemp Abutment (mehrgliedrige Versorgungen) Snappy Abutment Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 55

Vorstellung der Prothetikkomponenten des NobelReplace® CC Implantatsystems Conical Connection – Provisorische Abutments – Übersicht Hinweis an den Referenten zur vorherigen Folie: Vorteile siehe Folien mit Beschreibung im Anhang Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Provisorische Lösungen – Sofortversorgung Vorgefertigte Kunststoffkappen auf Abutments Provisorische Zylinder Schnelle provisorische Lösung auf Abutments Optimal geeignet für Sofortbelastung Verfügbar für Snappy Abutment Esthetic Abutment Provisorisches Abutment zur Sofortversorgung QuickTemp Abutment Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 57

NobelProcera Implantatbrücke Zirconia Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Vorstellung der Prothetikkomponenten des NobelReplace® CC Implantatsystems Hinweis an den Referenten zur vorherigen Folie: Finanzieller Vorteil (keine Abutments erforderlich) und keine Mikrospaltbildung mehr (Mikrospalt zwischen Implantat und Abutment) Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Erstellen von Abformungen (Einzelzahn- oder mehrgliedrige Versorgungen) Einzelzahnversorgung (rotationsgesichert) Mehrgliedrige Versorgungen (nicht rotationsgesichert) Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Vorstellung der Prothetikkomponenten des NobelReplace® CC Implantatsystems Erstellen von Abformungen (Einzelzahn- oder mehrgliedrige Versorgungen) Hinweis an den Referenten zur vorherigen Folie: Achtung! Eine Abformung muss auf der Plattform vorgenommen werden, wenn das Gerüst ohne Rotationsschutz gefertigt werden soll (mehrgliedrige Versorgungen), während eine Abformung im Innern des Implantats erforderlich ist, wenn Rotationsinformationen (eingliedrige Versorgungen) benötigt werden. Verwendete Abformpfosten: Verwenden Sie für Abformungen bei Einzelzahnversorgungen den regulären Abformpfosten und für Abformungen bei mehrgliedrigen Versorgungen den Abformpfosten Brücke (mit der Markierung „B“). Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Erstellen von Abformungen (Einzelzahn- oder mehrgliedrige Versorgungen) Klinisches Vorgehen Abformpfosten auf das Implantat setzen und konventionelle Abformung auf Implantatniveau erstellen. Provisorische Versorgung oder Gingivaformer einsetzen und Abformung an das Dentallabor senden. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Erstellen von Abformungen (Einzelzahn- oder mehrgliedrige Versorgungen) Klinisches Vorgehen bei Abformung auf Implantatniveau: Einen starren individuellen Löffel mit okklusalen Schraubenzugangskanälen gemäß einem Abformungsprotokoll für offene Löffel verwenden. Intraoral mit einer Spritze Elastomer um die Abformpfosten einbringen und die Abformung vornehmen. Nach dem Festwerden des Abformmaterials die Schrauben der Abformpfosten lösen und den Löffel entfernen. Außerdem eine vorläufige Bissnahme vornehmen. Die Abformung auf Ungenauigkeiten prüfen und an das Dentallabor schicken. Achtung: Bei NobelActive und NobelReplace Conical Connection sicherstellen, dass bei Versorgungen mit Implantatbrücken und Implantatstegen ein Abformpfosten für Brücken für offenen Löffel, Conical Connection, verwendet wird. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

NobelProcera™ Angebot an Prothetikkomponenten für Conical Connection Zubehör Bisher: Verwenden Sie die bereits vorhandenen NobelActive Komponenten für das Scannen und den Entwurf (die Plattformen sind vollständig kompatibel und übertragbar). Neu: Namensänderung: Sämtliches Scannerzubehör von NobelActive und NobelReplace CC läuft nun unter dem Namen Conical Connection. Farbkodierung von Komponenten zur vereinfachten Ermittlung der Plattform (NP = magentafarben, RP = gelb). Optionale Basisplatte für das Kit: erhältlich mit dem geänderten Namen und einer Farbkodierung NobelReplace CC NobelProcera Titan und Zirconia Abutment* NobelProcera Titan und Zirconia PIB NobelActive = CC NobelProcera Implantatsteg Keine Angebotsänderungen Namensänderung der Software NobelProcera Abutment Wax-up Kit Achtung: Für NobelReplace CC Versorgungen bestehen die gleichen Kontraindikationen wie auch für NobelActive (z. B. dass Zirkondioxid-Abutments nur für den Frontzahnbereich indiziert sind). Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

NobelProcera™ Abutment für Conical Connection Freundlicherweise zur Verfügung gestellt von PD Dr. Stefan Holst, Erlangen, Deutschland Individuelle Abutments Produkt Ideale Unterstützung der periimplantären Mukosa/des periimplantären Weichgewebes durch individuelles Austrittsprofil Anatomische Ausführungsoptionen bieten angemessene Unterstützung für das Verblendungsmaterial (bei verschraubten Lösungen) Interne und externe Verbindungen für alle Implantatplattformen von Nobel Biocare und anderen Herstellern erhältlich Material Auswahl zwischen Zirkondioxid und Titan, je nach Position im Zahnbogen und Präferenz des Behandlers Optimale ästhetische Ergebnisse dank eingefärbtem Zirkondioxid Langfristige klinische Stabilität durch Biokompatibilität und homogene Materialien Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

NobelProcera™ Implantatbrücke für Conical Connection Verschraubte Implantatversorgungen Produkt Verschraubte Suprastrukturen auf Implantaten ermöglichen einfachen Zugang zu den Implantaten Einfacher und effizienter Verschluss des Schraubenzugangskanals mit konventionellem Komposit (keine ästhetische Beeinträchtigung bei NobelProcera Zirconia im Gegensatz zu Metallgerüsten) Anatomische Gerüstgestaltung in der CAD-Software stellt angemessene Unterstützung für das Verblendmaterial sicher Interne und externe Verbindungen für alle Implantatplattformen von Nobel Biocare und anderen Herstellern erhältlich Material Auswahl zwischen Zirkondioxid und Titan, je nach Position im Zahnbogen und Präferenz des Behandlers Optimale ästhetische Ergebnisse dank eingefärbtem Zirkondioxid Langfristige klinische Stabilität durch Biokompatibilität und homogene Materialien Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

NobelProcera™ Implantatsteg für Conical Connection Implantatstege Produkt Rehabilitation bei einem erheblichen Verlust von Knochen und Weichgewebe. Dadurch entfällt die Notwendigkeit von umfassenden vertikalen Knochenaugmentationen. Einfache langfristige Hygiene für den Patienten. Diverse Befestigungselemente ermöglichen das anpassbare Befestigen und das einfache künftige Wiederherstellen der Befestigungskräfte. Kombination aus verschiedenen Implantatsystemen und Verbindungen ermöglicht die Verwendung eines bevorzugten Implantatsystems. Material Durch industrielles Fräsen aus einem homogenen Block aus medizinischem Titan wird ein perfekter Sitz gewährleistet. Keine Löt-/Laserschweißnähte, die bei Langzeitbelastung potenzielle Bruchstellen darstellen. Freundlicherweise zur Verfügung gestellt von PD Dr. Stefan Holst, Erlangen, Deutschland Freundlicherweise zur Verfügung gestellt von PD Dr. Stefan Holst, Erlangen, Deutschland Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Große Auswahl an individuellen und vorgefertigten Prothetikkomponenten – Conical Connection * Individuelle Versorgungen * Individuelle Abutments ** *** Vorgefertigte Abutments Gingivaformer und Komponenten für die provisorische Versorgung **** * Große Materialauswahl, nähere Informationen bitte der Gebrauchsanweisung entnehmen. ** Für NobelReplace Conical Connection Versorgungen bestehen die gleichen Kontraindikationen wie auch für NobelActive (z. B. dass Zirkondioxid-Abutments nur für den Frontzahnbereich indiziert sind). *** Locator® ist eine eingetragene Marke von Zest Anchors, Inc. **** Provisorische Abutments aus Kunststoff sind für den maximal 3-monatigen intraoralen Einsatz indiziert. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Anleitungsfolie Vorstellung der Prothetikkomponenten des NobelReplace® CC Implantatsystems Vom Referenten bereitzustellende Inhalte/Materialien Zusätzliches Material ist im Referentenportal verfügbar.

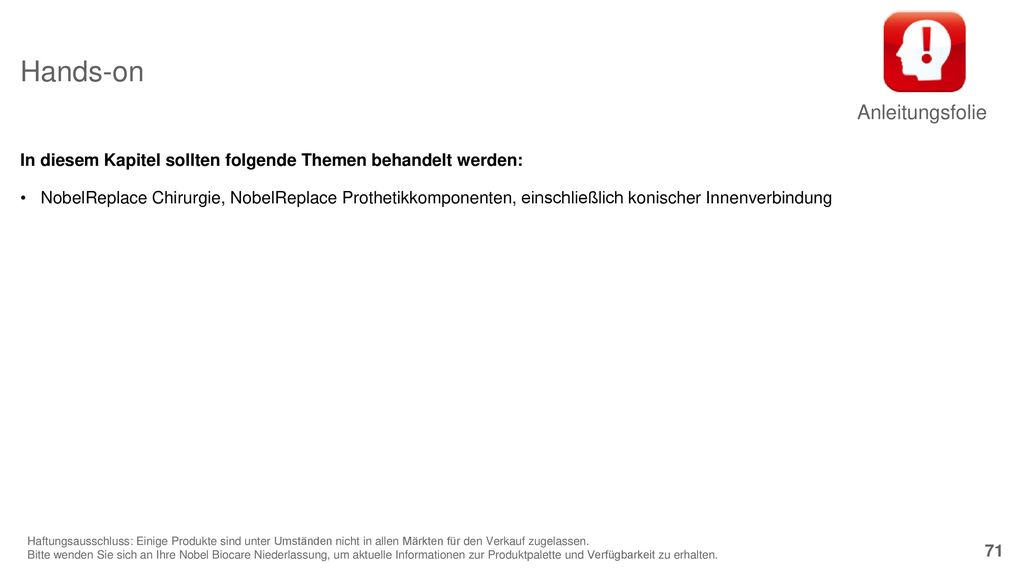

Hands-on Anleitungsfolie
In diesem Kapitel sollten folgende Themen behandelt werden: NobelReplace Chirurgie, NobelReplace Prothetikkomponenten, einschließlich konischer Innenverbindung Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Es gibt drei Möglichkeiten, um die Implantatchirurgie abzuschließen.
Hands-on NobelReplace® Conical Connection – Optionen zur Fertigstellung Es gibt drei Möglichkeiten, um die Implantatchirurgie abzuschließen. Ein-Schritt-Chirurgie mit sofortiger Belastung* Implantat mit provisorischen Komponenten oder endgültigen Abutments von Nobel Biocare versorgen, um sofort ein zufriedenstellendes ästhetisches Ergebnis und Sofortbelastung zu erzielen. Ein-Schritt-Chirurgie mit verzögerter Belastung Mit einem Unigrip Schraubendreher einen Gingivaformer auf das Implantat aufsetzen. Falls erforderlich, das Weichgewebe wieder vernähen. Zwei-Schritt-Chirurgie, verzögerte Belastung Mit einem Unigrip Schraubendreher eine Deckschraube auf das Implantat aufsetzen. Den Gewebelappen mit der gewünschten Technik vernähen. * Sofern das abschließende Drehmoment von mind. 35 Ncm bei der Implantatinsertion erreicht werden kann. Das im Handbuch angegebene max. Drehmoment sollte nicht überschritten werden. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 72

Hands-on NobelReplace® Conical Connection – Ein-Schritt-Chirurgie – verzögerte Belastung Einsetzen des Gingivaformers Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 73

Hands-on NobelReplace® Conical Connection – Gingivaformer 8/25/2018
Gingivaformer für Brücke Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 74

Hands-on NobelReplace® Conical Connection – Gingivaformer Hinweis an den Referenten zur vorherigen Folie: Es gibt zwei Arten von Gingivaformern für die Doppelfunktionsmöglichkeiten: Gingivaformer für freistehende Abutments (Einzelzahnversorgung) Gingivaformer für Brücke für Brücken auf Implantatniveau (mit „B“ markiert) Bitte beachten: Bei der Planung für NobelProcera Implantatbrücken auf Implantatniveau müssen spezielle Abformpfosten verwendet werden – siehe Erläuterung auf den nächsten Folien. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Abformpfosten für Brücke CC RP

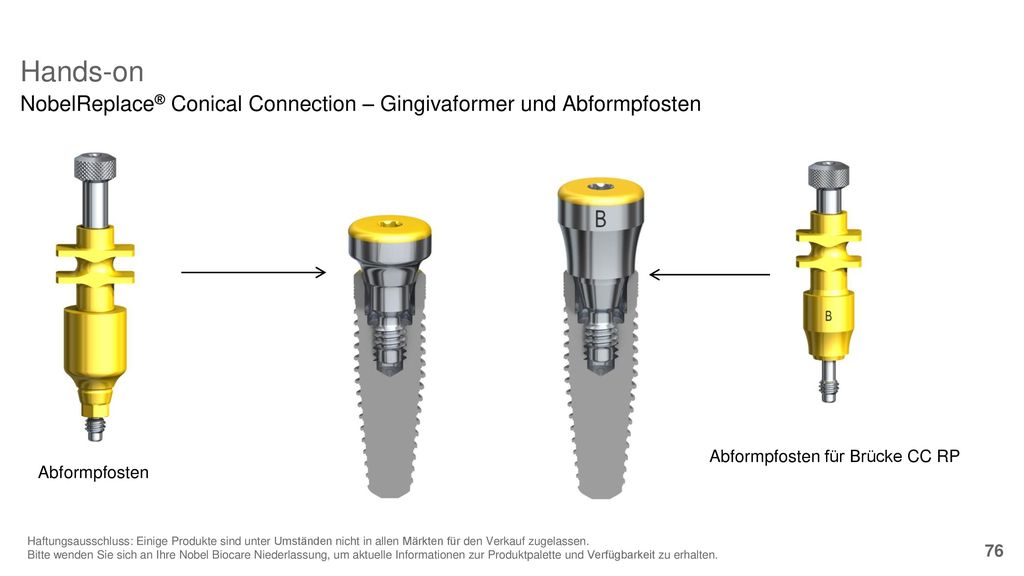

8/25/2018 Hands-on NobelReplace® Conical Connection – Gingivaformer und Abformpfosten Abformpfosten für Brücke CC RP Abformpfosten Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Hands-on NobelReplace® Conical Connection – Gingivaformer und Abformpfosten Hinweis an den Referenten zur vorherigen Folie: Bitte beachten: Bei der Planung für NobelProcera Implantatbrücken auf Implantatniveau müssen spezielle Abformpfosten verwendet werden. - Abformpfosten für freistehende Abutments - Abformpfosten für Brücke für Brücken auf Implantatniveau (mit „B“ markiert) Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

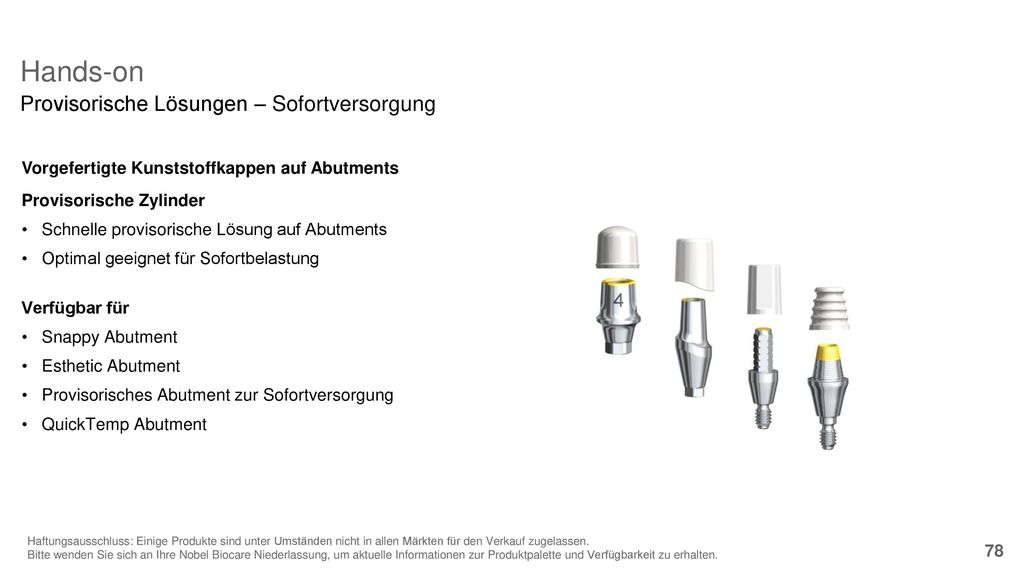

Hands-on Provisorische Lösungen – Sofortversorgung
Vorgefertigte Kunststoffkappen auf Abutments Provisorische Zylinder Schnelle provisorische Lösung auf Abutments Optimal geeignet für Sofortbelastung Verfügbar für Snappy Abutment Esthetic Abutment Provisorisches Abutment zur Sofortversorgung QuickTemp Abutment Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 78

Provisorisches Abutment zur Sofortversorgung – für Einzelzahnversorgungen Schraube und Abutment in einem Stück Schmale Konstruktion Erhältlich für Innen- und Außenverbindung Kunststoffkappe zur einfachen provisorischen Versorgung Für Einzelzahnversorgungen Zementiert Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 79

QuickTemp Abutment Conical Connection – für mehrgliedrige Versorgungen Schraube und Abutment in einem Stück Erhältlich für Innen- und Außenverbindung Kunststoffkappe zur einfachen provisorischen Versorgung Kunststoffkappe rastet auf dem Abutment ein Zementiert 35 Ncm Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 80

Rotationsgesichertes und nicht rotationsgesichertes provisorisches Abutment – für Einzelzahn- und mehrgliedrige Versorgungen Verfügbar in Titan Erhältlich für Innen- und Außenverbindung Für verschraubte provisorische Versorgungen Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 81

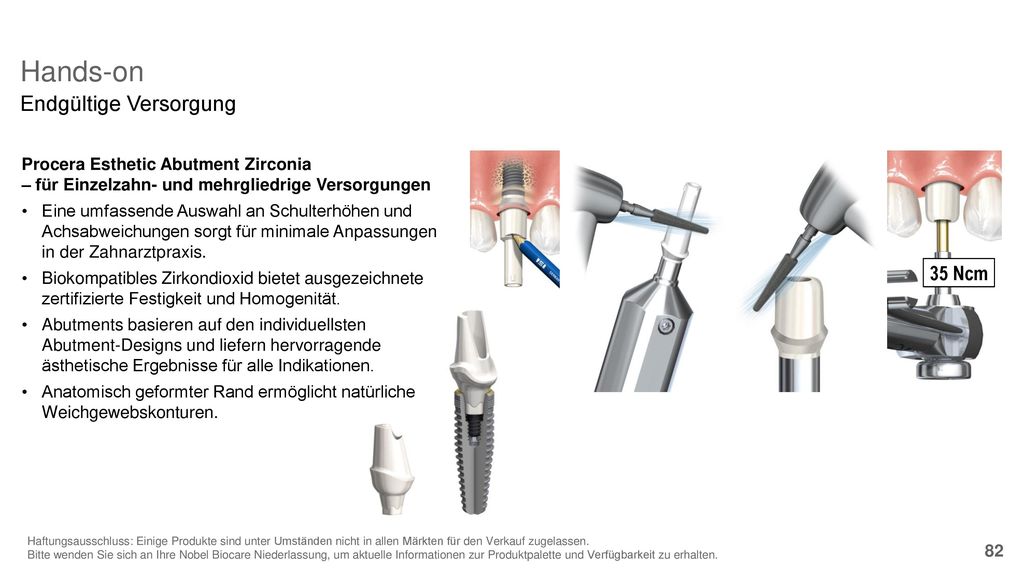

Hands-on Endgültige Versorgung 35 Ncm
Procera Esthetic Abutment Zirconia – für Einzelzahn- und mehrgliedrige Versorgungen Eine umfassende Auswahl an Schulterhöhen und Achsabweichungen sorgt für minimale Anpassungen in der Zahnarztpraxis. Biokompatibles Zirkondioxid bietet ausgezeichnete zertifizierte Festigkeit und Homogenität. Abutments basieren auf den individuellsten Abutment-Designs und liefern hervorragende ästhetische Ergebnisse für alle Indikationen. Anatomisch geformter Rand ermöglicht natürliche Weichgewebskonturen. 35 Ncm Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 82

Hands-on Endgültige Versorgung mit provisorischer Lösung
Esthetic Abutment aus Titan – für Einzelzahn- und mehrgliedrige Versorgungen Eine umfassende Auswahl an Schulterhöhen und Achsabweichungen sorgt für minimale Anpassungen in der Zahnarztpraxis. Erstklassige ästhetische Ergebnisse bei allen Indikationen. Anatomisch geformter Rand ermöglicht natürliche Weichgewebskonturen. Optionale provisorische Kappe für Sofortversorgungen. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 83

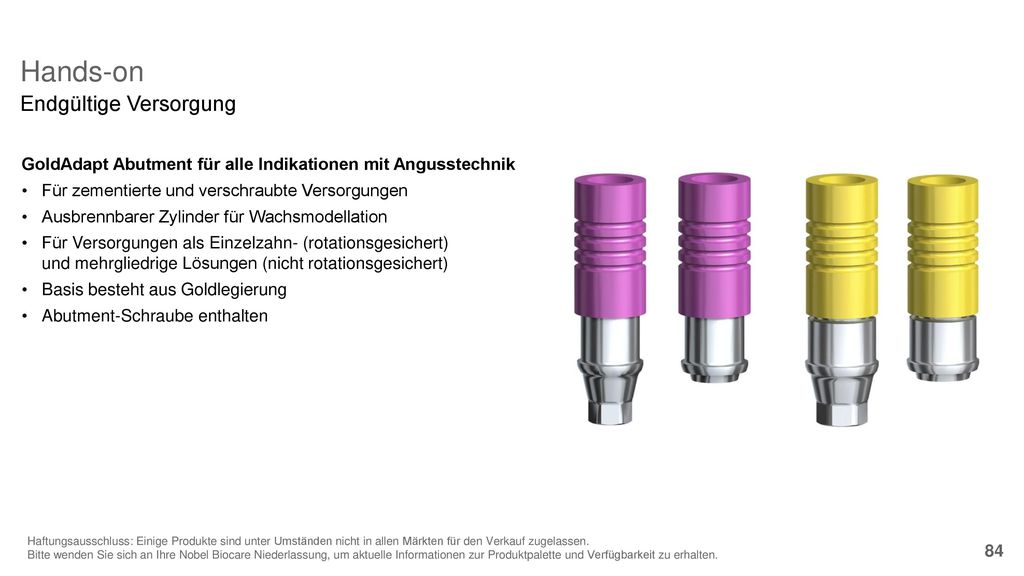

Hands-on Endgültige Versorgung
GoldAdapt Abutment für alle Indikationen mit Angusstechnik Für zementierte und verschraubte Versorgungen Ausbrennbarer Zylinder für Wachsmodellation Für Versorgungen als Einzelzahn- (rotationsgesichert) und mehrgliedrige Lösungen (nicht rotationsgesichert) Basis besteht aus Goldlegierung Abutment-Schraube enthalten Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 84

Hands-on Abformpfosten Conical Connection – Implantatniveau
Abformpfosten für geschlossenen Löffel Conical Connection NP  3,6 x 13mm und  5 x 13 mm RP  3,6 x 9 mm,  5 x 9 mm und  6 x 9 mm RP  3,6 x 13 mm,  5 x 13 mm und  6 x 13 mm Abformpfosten für offenen Löffel Conical Connection NP  3,6 x 14 mm und  5 x 14 mm RP  3,6 x 10 mm,  5 x 10 mm und  6 x 10 mm RP  3,6 x 14 mm,  5 x 14 mm und  6 x 14 mm Abformpfosten Brücke für offenen Löffel Conical Connection Für NobelProcera Implantatbrücke oder NP und RP Die Schraube lässt sich nicht festziehen, wenn der Abformpfosten nicht ordnungsgemäß sitzt. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 85

Hands-on Abformpfosten Conical Connection – Implantatniveau Hinweis an den Referenten zur vorherigen Folie: Abformpfosten stehen für Verfahren mit geschlossenem sowie mit offenem Löffel zur Verfügung. Bitte beachten: Bei der Planung für NobelProcera Implantatbrücken auf Implantatniveau müssen spezielle Abformpfosten verwendet werden. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

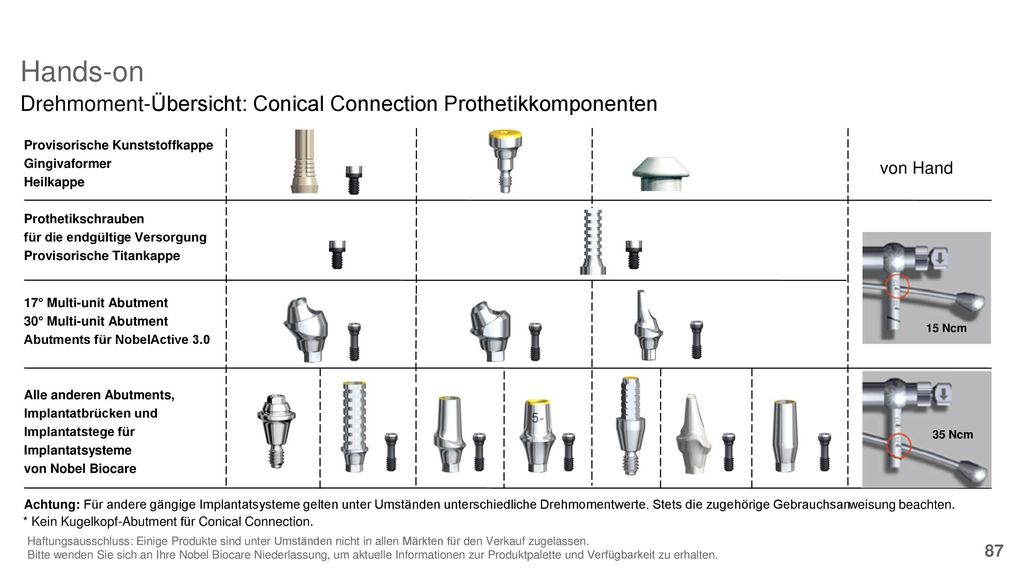

Hands-on Drehmoment-Übersicht: Conical Connection Prothetikkomponenten
Provisorische Kunststoffkappe Gingivaformer Heilkappe Prothetikschrauben für die endgültige Versorgung Provisorische Titankappe 17° Multi-unit Abutment 30° Multi-unit Abutment Abutments für NobelActive 3.0 Alle anderen Abutments, Implantatbrücken und Implantatstege für Implantatsysteme von Nobel Biocare von Hand 15 Ncm 35 Ncm Achtung: Für andere gängige Implantatsysteme gelten unter Umständen unterschiedliche Drehmomentwerte. Stets die zugehörige Gebrauchsanweisung beachten. * Kein Kugelkopf-Abutment für Conical Connection. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Hands-on Anleitungsfolie
Vom Referenten bereitzustellende Inhalte/Materialien Zusätzliches Material ist im Referentenportal verfügbar.

Wissenschaftliche Dokumentation
NobelReplace® – wichtige Veröffentlichungen Arnhart C, Kielbassa AM, Martinez-de Fuentes R, Goldstein M, Jackowski J, Lorenzoni M, Maiorana C, Mericske-Stern R, Pozzi A, Rompen E, Sanz M, Strub JR. Comparison of variable-thread tapered implant designs to a standard tapered implant design after immediate loading. A 3-year multicentre randomised controlled trial. Eur J Oral Implantol 2012;5(2): Ziel/Ergebnisse: Der Zweck dieser randomisierten, kontrollierten Studie war es, die Überlebensrate und die Veränderungen im Verhalten von Knochenniveau und Weichgewebe für NobelReplace und NobelActive im Hinblick auf eine sofortige Belastung zu bewerten. Beide Implantattypen zeigten nach 3 Jahren eine hohe Überlebensrate sowie ein stabiles Knochen- und Weichgewebsniveau. Fazit: NobelReplace Tapered Groovy ist eine vorhersagbare Behandlungsmöglichkeit, auch wenn sie sofortiger Belastung ausgesetzt ist. Die Ergebnisse bestätigen auch die klinische Einsetzbarkeit von Conical Connection. 90

Nachdruck mit Erlaubnis von Montage Media Corporation

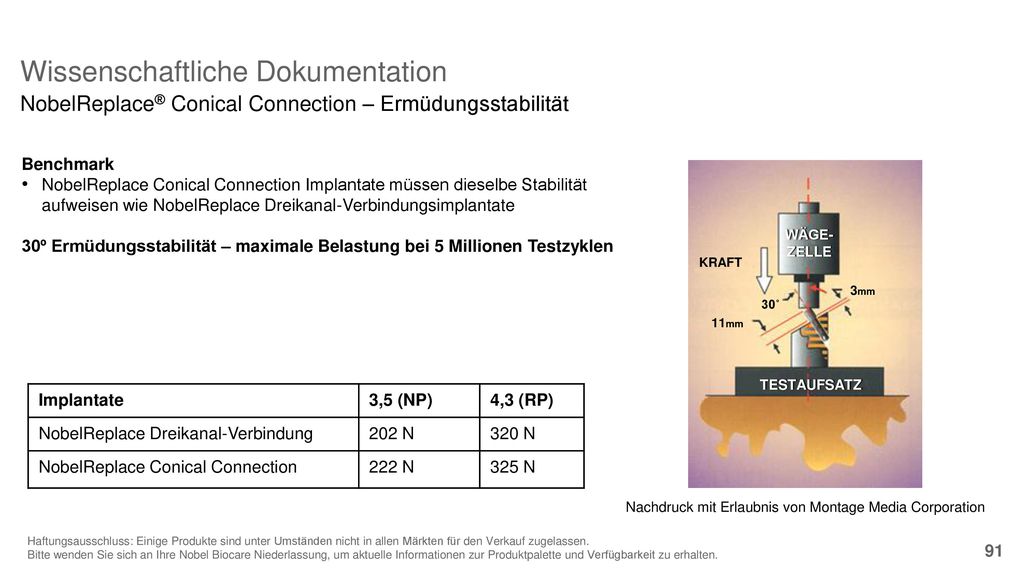

Wissenschaftliche Dokumentation NobelReplace® Conical Connection – Ermüdungsstabilität Benchmark NobelReplace Conical Connection Implantate müssen dieselbe Stabilität aufweisen wie NobelReplace Dreikanal-Verbindungsimplantate 30º Ermüdungsstabilität – maximale Belastung bei 5 Millionen Testzyklen WÄGE- ZELLE KRAFT 3mm 30˚ 11mm TESTAUFSATZ Implantate 3,5 (NP) 4,3 (RP) NobelReplace Dreikanal-Verbindung 202 N 320 N NobelReplace Conical Connection 222 N 325 N Nachdruck mit Erlaubnis von Montage Media Corporation Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 91

Durchschnittliche Spaltgröße (µm)
Wissenschaftliche Dokumentation Technische Tests bei Nobel Biocare: Präzision der Conical Connection Die Passung und Präzision der Conical Connection wurden anhand einer Analyse von REM-Querschnittsaufnahmen der Implantat-Abutment-Kombination ausgewertet. Der Spalt zwischen Implantat und Abutment wurde auf jeder Seite an fünf verschiedenen Positionen entlang der konischen Oberfläche gemessen. Fünf Messungen wurden pro Position vorgenommen. Ausgewertete Implantate: NobelReplace Conical Connection, NP NobelReplace Conical Connection, RP Messung 1 Messung 2 Messung 3 Messung 4 Messung 5 500 µm 2 µm Abbildung 1 NobelReplace Conical Connection RP 4,3 rechts, zeigt die fünf Messpositionen Abbildung 2 Nahaufnahme von Messposition 1 Implantat Durchschnittliche Spaltgröße (µm) NobelReplace Conical Connection NP 3,5, links 0.22 NobelReplace Conical Connection NP 3,5, rechts 0.20 NobelReplace Conical Connection RP 4,3, links 0.16 NobelReplace Conical Connection RP 4,3, rechts 0.15 Die Messungen wurden von RMS (Dr. h. c. Robert Mathys Stiftung, Bettlach) durchgeführt. * Aufbau für Test ohne Belastung Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 92

8/25/2018 Wissenschaftliche Dokumentation Technische Tests von Nobel Biocare sprechen für Conical Connection Bei der Auswertung eingesetztes Implantat: NobelActive RP 4,3 Ergebnis Test Nr. 1: Ohne Belastung. Mikrospalt misst 0,1–0,5 µm (Abbildung 1). Ergebnis Test Nr. 2: 100 N 90° senkrecht zur Implantatachse aufgebracht Mikrospalt misst 30 µm (Abbildung 2). (siehe Veröffentlichung in J of Synchrotron Radiation, 2010, Ausgabe 17, , A Rack) Abbildung 1. NobelActive ohne Belastung Abbildung 2. NobelActive mit Belastung Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 93

Wissenschaftliche Dokumentation Technische Tests von Nobel Biocare sprechen für Conical Connection Hinweis an den Referenten zur vorherigen Folie: Röntgenbild eines Implantat-Abutment-Übergangs in einem konischen Implantatsystem ohne Belastung und im Ein-Schritt-Verfahren. Methode: Harte Synchrotronstrahlung (50 kV) an der BAM Beamline, Bessy, Berlin (Rack et al. 2010), in Kooperation mit der Universität Freiburg Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

NobelReplace® Conical Connection – klinische Tests und Evaluierung Fallstudien mit 26 Zahnärzten haben im Februar 2011 begonnen Eine auf fünf Jahre ausgelegte Multicenterstudie wurde im März 2011 gestartet Beschränkter Marktzutritt von Mai bis Oktober 2011 Fall freundlicherweise zur Verfügung gestellt von Prof. Alessandro Pozzi Fall freundlicherweise zur Verfügung gestellt von Prof. Alessandro Pozzi Fall freundlicherweise zur Verfügung gestellt von Prof. Alessandro Pozzi Fall freundlicherweise zur Verfügung gestellt von Prof. Alessandro Pozzi Röntgenaufnahme der endgültigen Versorgung vier Monate nach dem chirurgischen Eingriff Röntgenaufnahme der endgültigen Versorgung ein Jahr nach dem chirurgischen Eingriff Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten. 95

Wissenschaftliche Dokumentation NobelReplace® Conical Connection und Platform Switching – klinische Tests und Evaluierung Hinweis an den Referenten zur vorherigen Folie: Eine auf fünf Jahre ausgelegte Multicenterstudie für das Implantat wurde im März 2011 gestartet. Das Conical Connection Implantat verfügt über den Implantatkörper NobelReplace Tapered, für den klinische Daten aus fast 20 Jahren dokumentiert sind. Außerdem ist es mit einem konischen Abutmentübergang wie das NobelActive Implantat ausgestattet, für das uns dokumentierte Daten aus mehreren neutralen Multicenterstudien mit mindestens drei Jahren Nachuntersuchung vorliegen. Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

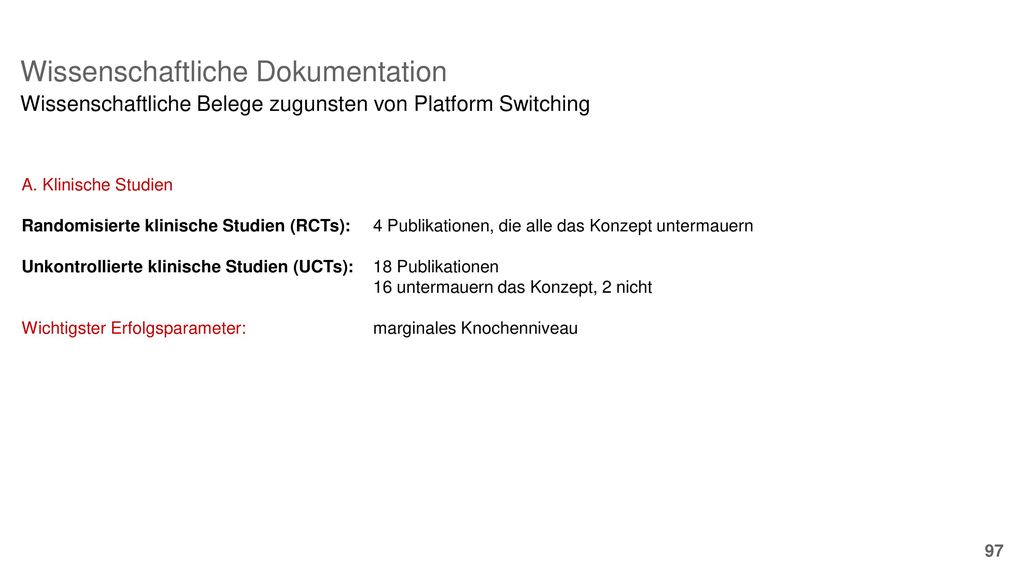

Wissenschaftliche Belege zugunsten von Platform Switching A. Klinische Studien Randomisierte klinische Studien (RCTs): 4 Publikationen, die alle das Konzept untermauern Unkontrollierte klinische Studien (UCTs): 18 Publikationen 16 untermauern das Konzept, 2 nicht Wichtigster Erfolgsparameter: marginales Knochenniveau 97

Wissenschaftliche Belege zugunsten von Platform Switching B. Biomechanische Studien 10 Publikationen 7 untermauern das Konzept (bessere Belastungsverteilung, geringere Belastung im krestalen Knochen) 2 untermauern es teilweise ( > Belastung in Krone und Schraube) 1 untermauert es nicht Hauptmethode/Parameter: FEM-Analyse/Implantat-Knochen Belastungsverteilung 98

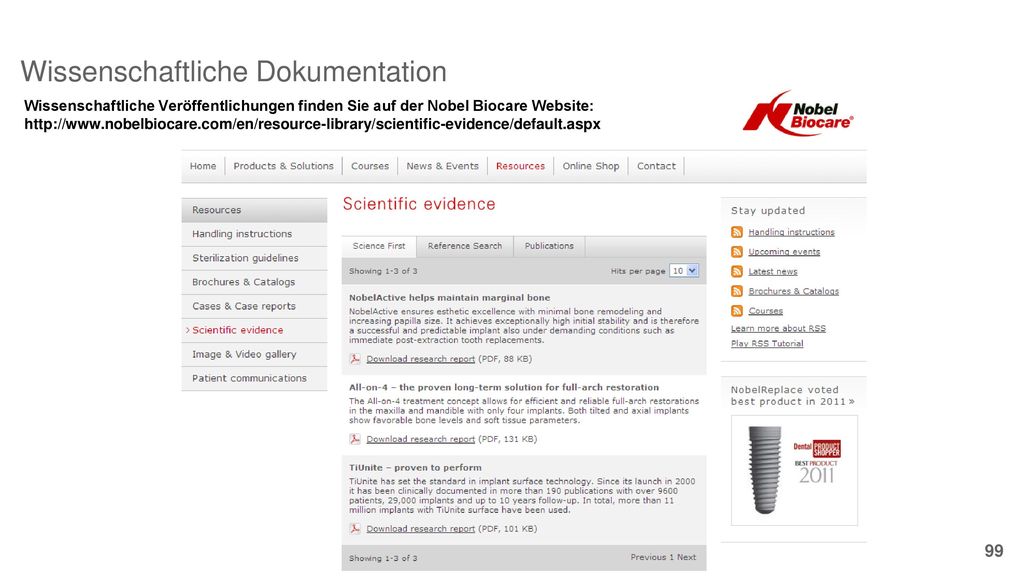

Wissenschaftliche Veröffentlichungen finden Sie auf der Nobel Biocare Website:

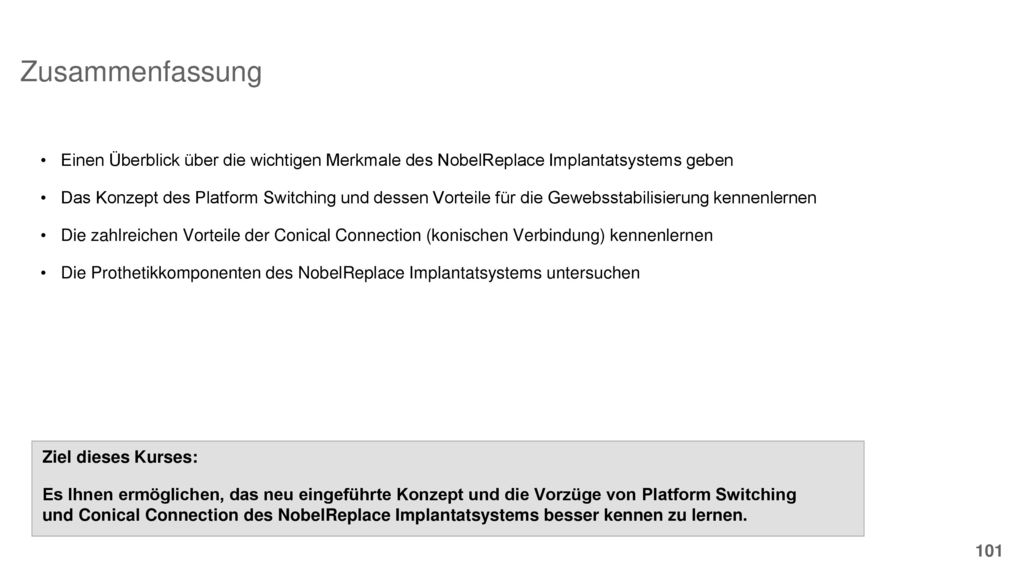

Zusammenfassung Einen Überblick über die wichtigen Merkmale des NobelReplace Implantatsystems geben Das Konzept des Platform Switching und dessen Vorteile für die Gewebsstabilisierung kennenlernen Die zahlreichen Vorteile der Conical Connection (konischen Verbindung) kennenlernen Die Prothetikkomponenten des NobelReplace Implantatsystems untersuchen Ziel dieses Kurses: Es Ihnen ermöglichen, das neu eingeführte Konzept und die Vorzüge von Platform Switching und Conical Connection des NobelReplace Implantatsystems besser kennen zu lernen.

„NobelReplace® Innovatives Abendseminar zu Conical Connection“
Vielen Dank für Ihre Aufmerksamkeit! Haftungsausschluss: Einige Produkte sind unter Umständen nicht in allen Märkten für den Verkauf zugelassen. Bitte wenden Sie sich an Ihre Nobel Biocare Niederlassung, um aktuelle Informationen zur Produktpalette und Verfügbarkeit zu erhalten.

Fazit und Zusammenfassung
Abschließende Worte und Dank an das Referententeam Optional: Mentoringoptionen: Anleitung durch erste unkomplizierte Patientenfälle Optional: Information der Teilnehmer über Mentoringoptionen, damit sie bei ihren ersten unkomplizierten Patientenfällen Unterstützung erhalten Informationen zu aktuellen Kursen und Veranstaltungen Ankündigung und Verteilung des Produktangebots (Infomaterial, nicht als PPT) Verteilung und Einsammlung der Kursbewertungsformulare Verteilung der Zertifikate

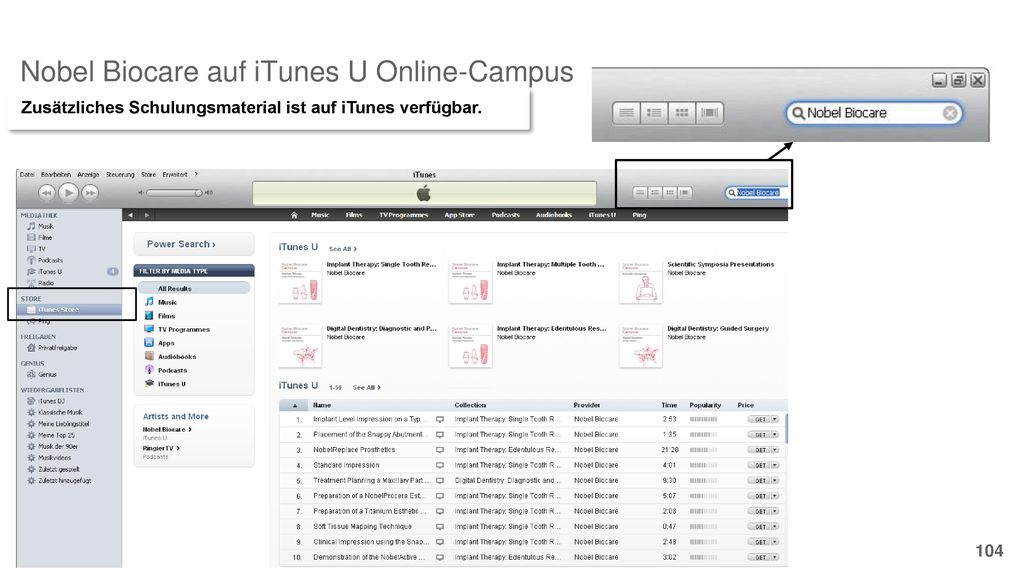

Nobel Biocare auf iTunes U Online-Campus
Zusätzliches Schulungsmaterial ist auf iTunes verfügbar.

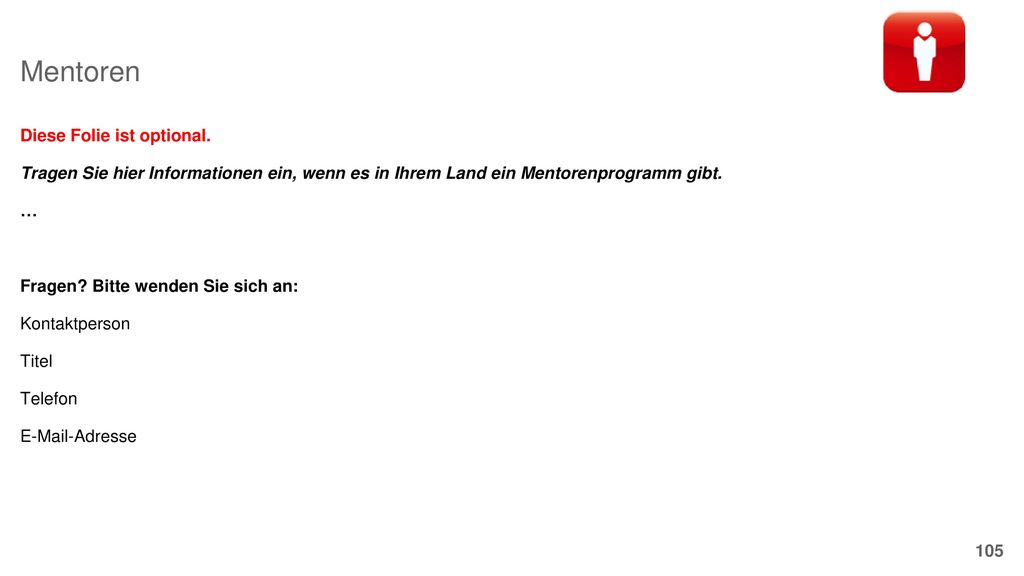

Mentoren Diese Folie ist optional. Tragen Sie hier Informationen ein, wenn es in Ihrem Land ein Mentorenprogramm gibt. … Fragen? Bitte wenden Sie sich an: Kontaktperson Titel Telefon -Adresse

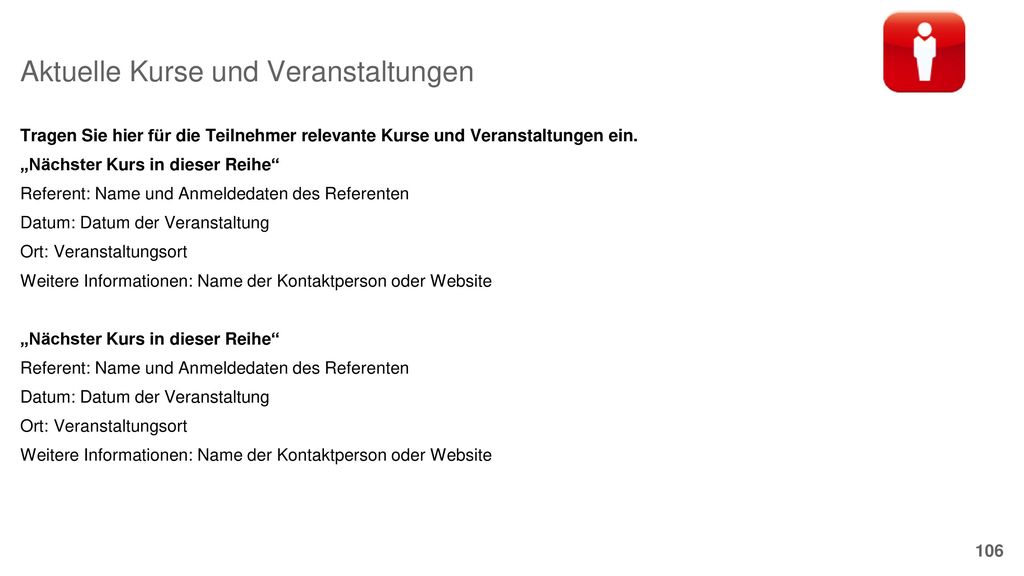

Aktuelle Kurse und Veranstaltungen
Tragen Sie hier für die Teilnehmer relevante Kurse und Veranstaltungen ein. „Nächster Kurs in dieser Reihe“ Referent: Name und Anmeldedaten des Referenten Datum: Datum der Veranstaltung Ort: Veranstaltungsort Weitere Informationen: Name der Kontaktperson oder Website
