1 MVS Klausur 7./ 8 September Damp
Elektronenstrahlschweißmaschine ESSM im Geb. 14 (Akropolis) Jens Tiessen, MVS

2 Anlage mit 9-Zeller Jens Tiessen, MVS

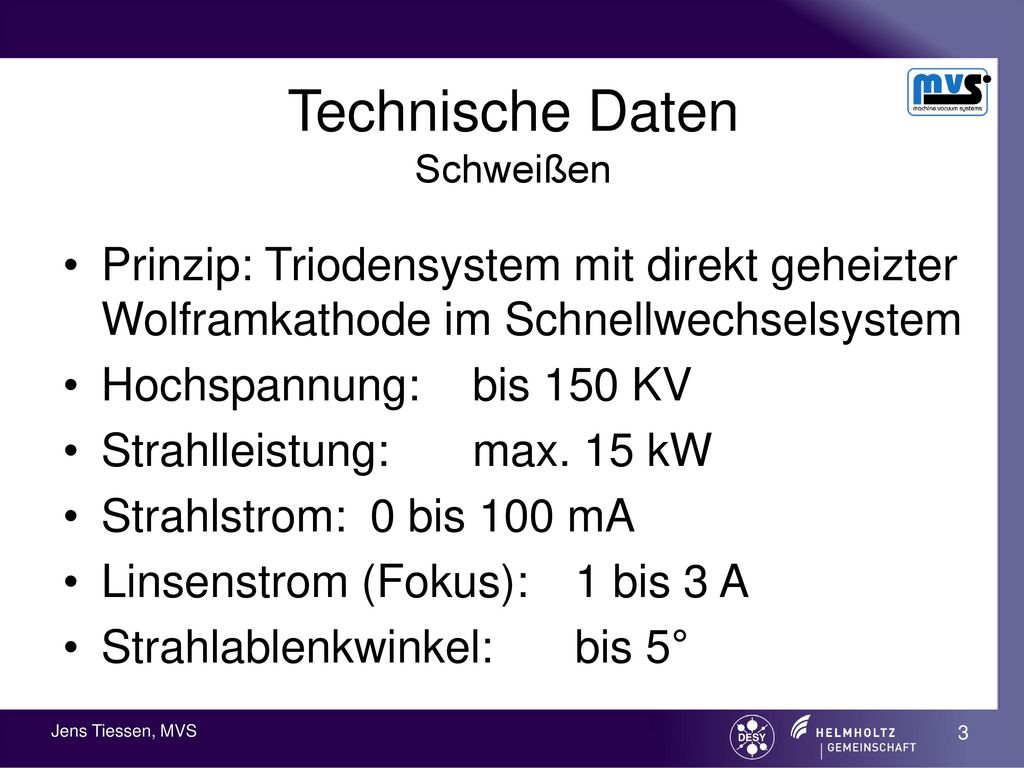

3 Technische Daten Schweißen
Prinzip: Triodensystem mit direkt geheizter Wolframkathode im Schnellwechselsystem Hochspannung: bis 150 KV Strahlleistung: max. 15 kW Strahlstrom: 0 bis 100 mA Linsenstrom (Fokus): 1 bis 3 A Strahlablenkwinkel: bis 5° Jens Tiessen, MVS

4 Technische Daten Vakuum
Kammermaterial: Anpumpzeit: ca.: 20 min ~3×10-6 mbar Feinvakuumpumpstand: trockene Kolbenpumpen ca. 160 m3/h der zweiten Wälzkolbenpumpe ca. 250 m3/h der ersten Wälzkolbenpumpe ca m3/h Zwischenabsaugung Tür ca. 40 m3/h Hochvakuumpumpstand: 2 Kryo-Pumpen Coolvac ca. 2  l/s trockene Vorpumpe ca. 40 m3/h Generator-Pumpstand: 2 Turbopumpen ca. 2  1050 l/s Jens Tiessen, MVS

5 Technische Daten Manipulationseinheit
Kammermaße: 3300mm x 1400mm x 1600mm ~7,4 m³ Drehachse schwenkbaren dreiphasigem Synchronmotor im Hochvakuum Maximalmoment 100 Nm; Nenndrehzahl 30 U/min Verfahrweg in Längsrichtung Antrieb mit Servomotor außerhalb der Kammer Fahrweg: 1400 mm Verfahrweg in Querrichtung Antrieb mit Servomotor im Grobvakuum Fahrweg: 400 mm Jens Tiessen, MVS

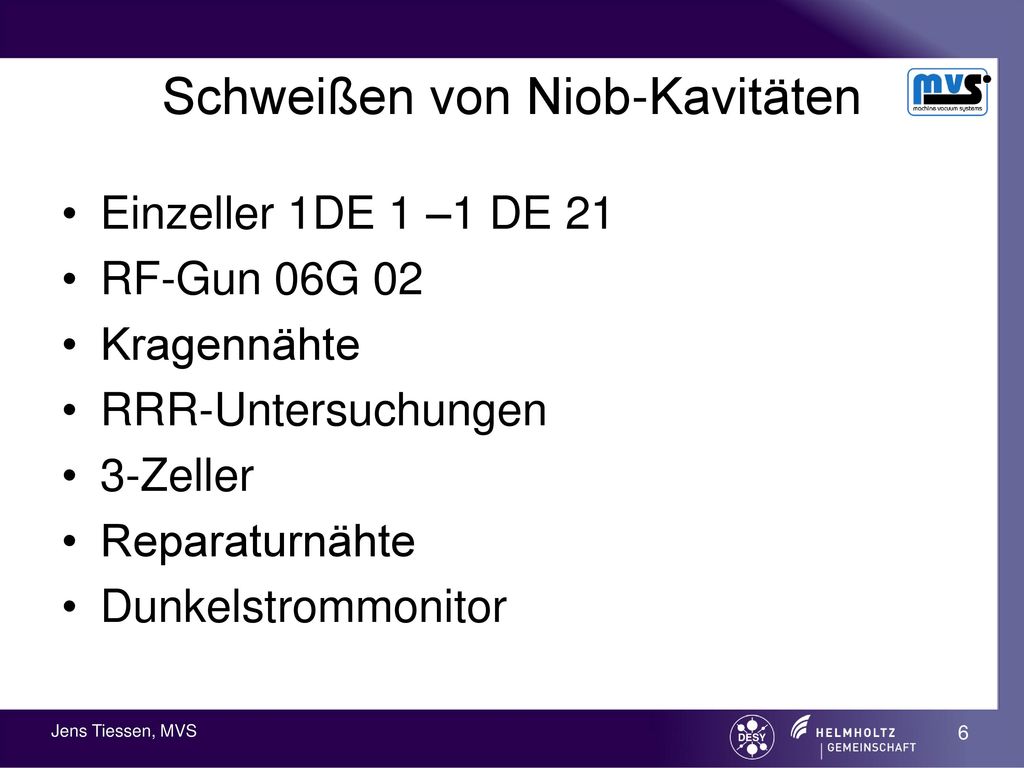

6 Schweißen von Niob-Kavitäten
Einzeller 1DE 1 –1 DE 21 RF-Gun 06G 02 Kragennähte RRR-Untersuchungen 3-Zeller Reparaturnähte Dunkelstrommonitor Jens Tiessen, MVS

7 Vorrichtung für Irisnaht
Jens Tiessen, MVS

8 Stand der Anlage Versuche hinsichtlich Niobreinheiten abgeschlossen
Produktion von Kavitäten mit hohen Gradienten funktioniert Anlage wurde mit Y-Achse und Servomotor im Hochvakuum für Drehantrieb für variableren Einsatz umgebaut Die Einschränkungen hinsichtlich der zu schweißenden Materialien mit Niob und Titan kann wie im folgendem dargestellt gelockert werden Auskleidung der Anlage mit Schutzblechen Jens Tiessen, MVS

9 Zukünftig verwendete Materialien
Freigabe für folgende Ultrahochvakuum-Materialien Titan Austenitischer Stahl Zinn Iridium Magnesium Mangan Platin Gold Silber Wolfram (zum Ausheizen) Zirkon Vanadium Niob Jens Tiessen, MVS

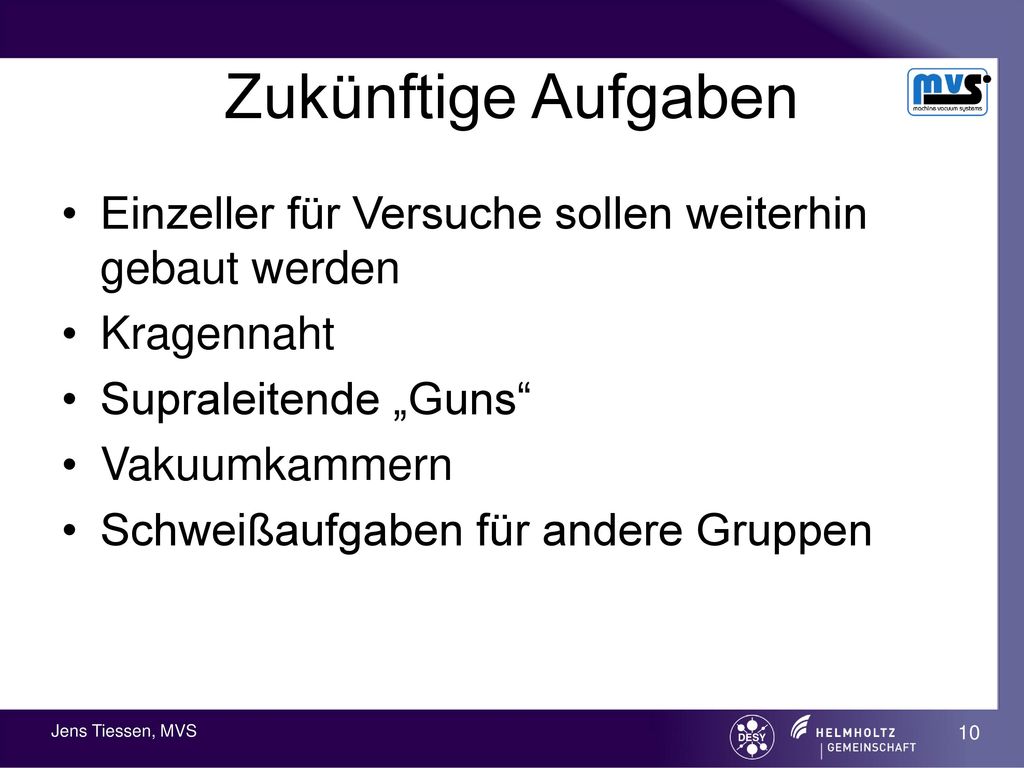

10 Zukünftige Aufgaben Einzeller für Versuche sollen weiterhin gebaut werden Kragennaht Supraleitende „Guns“ Vakuumkammern Schweißaufgaben für andere Gruppen Jens Tiessen, MVS
