1 Lernkontrolle Maschinisten Lehrgang

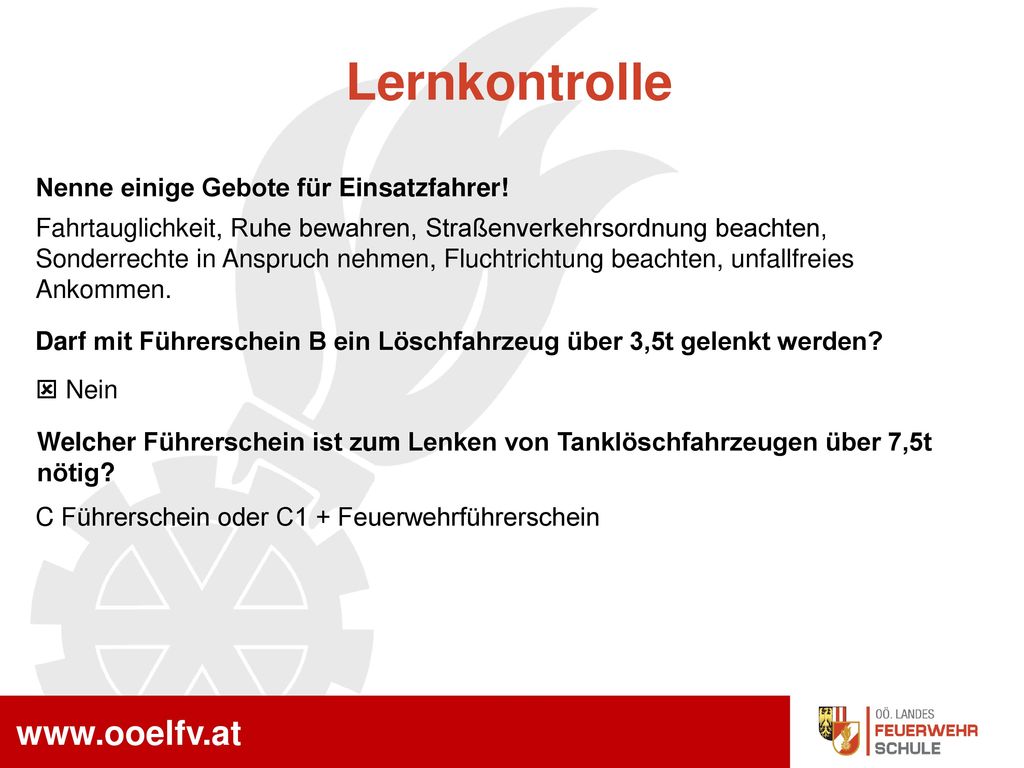

2 Lernkontrolle Nenne einige Gebote für Einsatzfahrer!
Fahrtauglichkeit, Ruhe bewahren, Straßenverkehrsordnung beachten, Sonderrechte in Anspruch nehmen, Fluchtrichtung beachten, unfallfreies Ankommen. Darf mit Führerschein B ein Löschfahrzeug über 3,5t gelenkt werden?  Nein Welcher Führerschein ist zum Lenken von Tanklöschfahrzeugen über 7,5t nötig? C Führerschein oder C1 + Feuerwehrführerschein

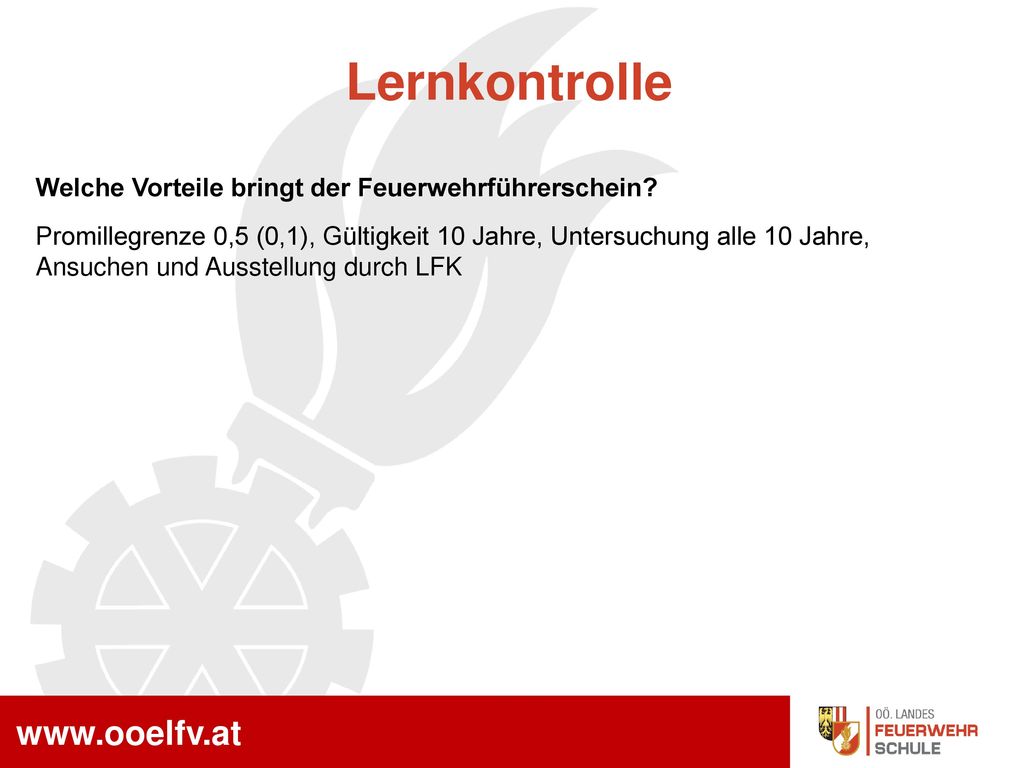

3 Lernkontrolle Welche Vorteile bringt der Feuerwehrführerschein?
Promillegrenze 0,5 (0,1), Gültigkeit 10 Jahre, Untersuchung alle 10 Jahre, Ansuchen und Ausstellung durch LFK

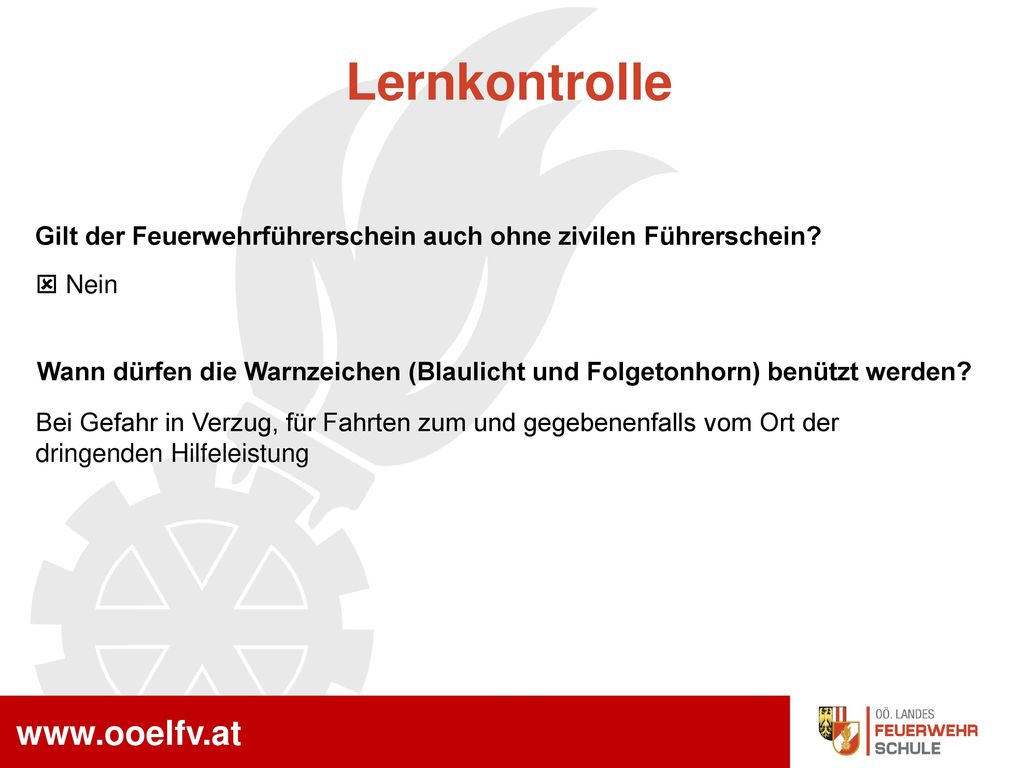

4 Lernkontrolle Gilt der Feuerwehrführerschein auch ohne zivilen Führerschein?  Nein Wann dürfen die Warnzeichen (Blaulicht und Folgetonhorn) benützt werden? Bei Gefahr in Verzug, für Fahrten zum und gegebenenfalls vom Ort der dringenden Hilfeleistung

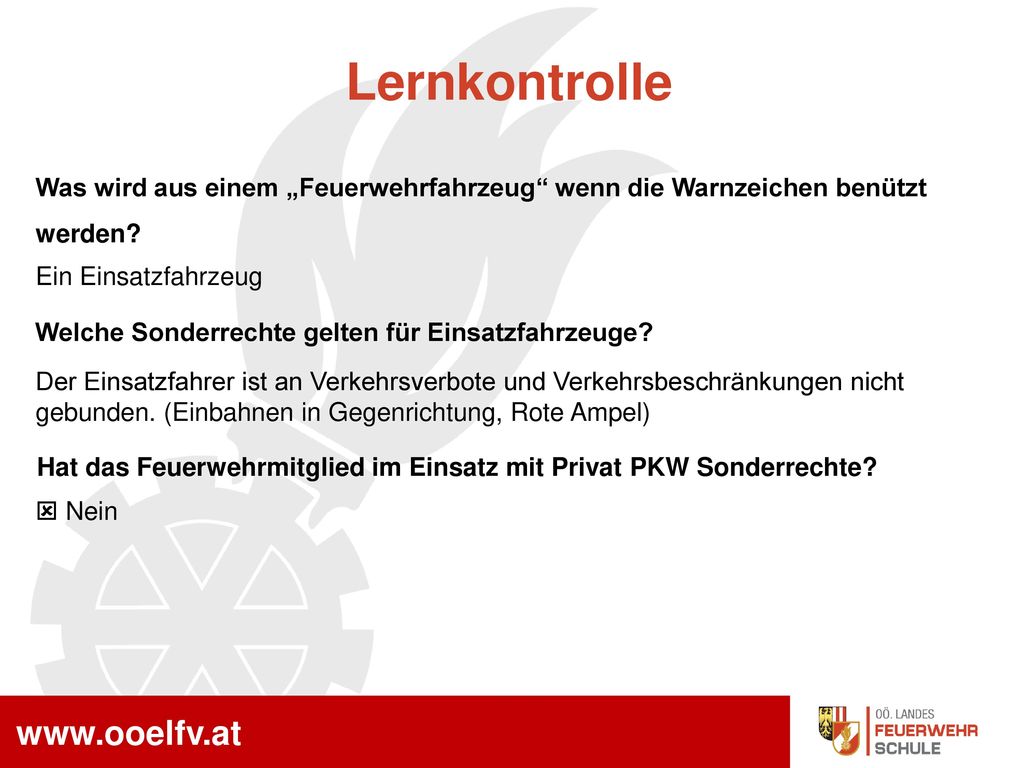

5 Lernkontrolle Was wird aus einem „Feuerwehrfahrzeug“ wenn die Warnzeichen benützt werden? Ein Einsatzfahrzeug Welche Sonderrechte gelten für Einsatzfahrzeuge? Der Einsatzfahrer ist an Verkehrsverbote und Verkehrsbeschränkungen nicht gebunden. (Einbahnen in Gegenrichtung, Rote Ampel) Hat das Feuerwehrmitglied im Einsatz mit Privat PKW Sonderrechte?  Nein

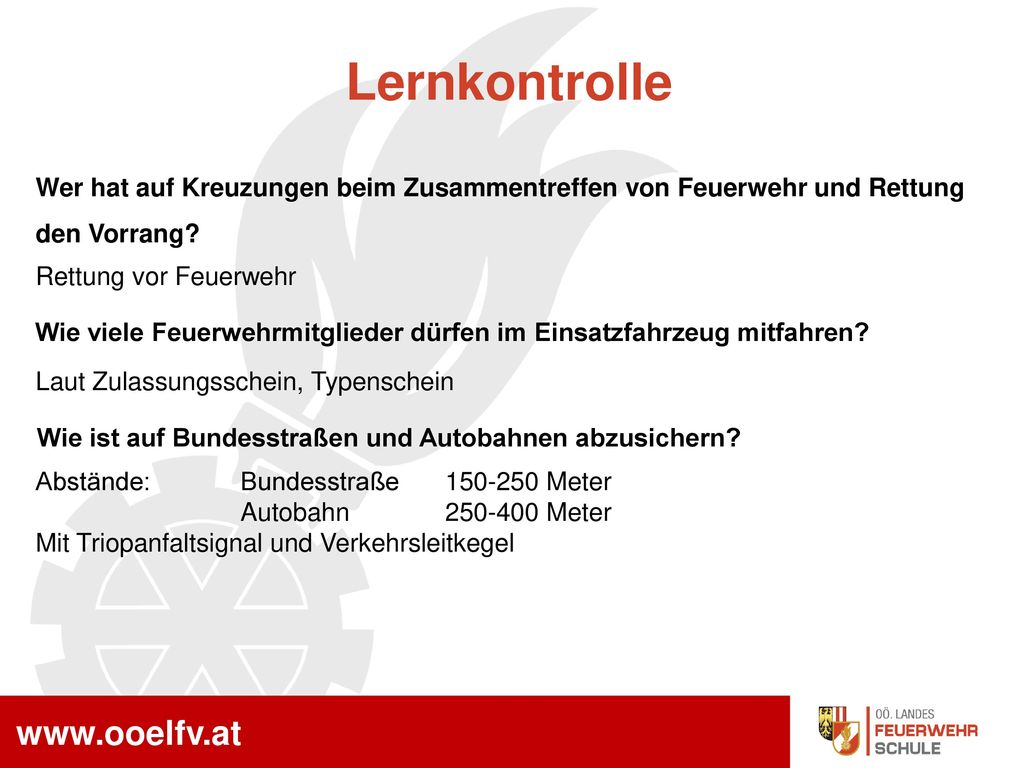

6 Lernkontrolle Wer hat auf Kreuzungen beim Zusammentreffen von Feuerwehr und Rettung den Vorrang? Rettung vor Feuerwehr Wie viele Feuerwehrmitglieder dürfen im Einsatzfahrzeug mitfahren? Laut Zulassungsschein, Typenschein Wie ist auf Bundesstraßen und Autobahnen abzusichern? Abstände: Bundesstraße Meter Autobahn Meter Mit Triopanfaltsignal und Verkehrsleitkegel

7 Lernkontrolle

8

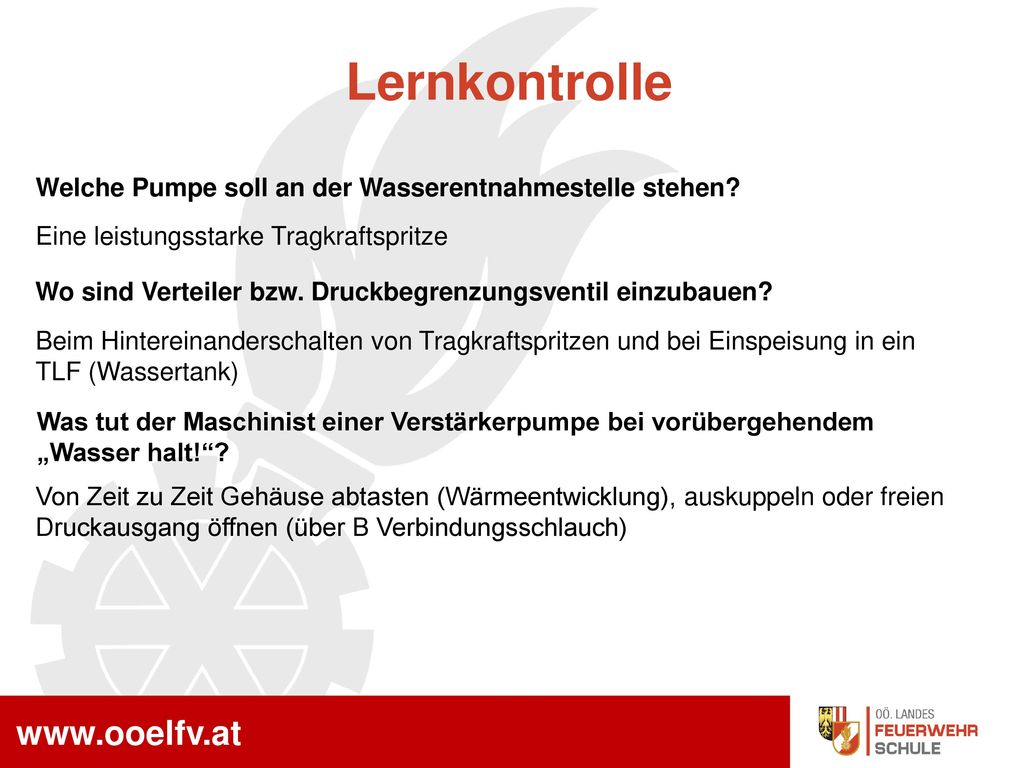

9 Lernkontrolle Welche Pumpe soll an der Wasserentnahmestelle stehen?
Eine leistungsstarke Tragkraftspritze Wo sind Verteiler bzw. Druckbegrenzungsventil einzubauen? Beim Hintereinanderschalten von Tragkraftspritzen und bei Einspeisung in ein TLF (Wassertank) Was tut der Maschinist einer Verstärkerpumpe bei vorübergehendem „Wasser halt!“? Von Zeit zu Zeit Gehäuse abtasten (Wärmeentwicklung), auskuppeln oder freien Druckausgang öffnen (über B Verbindungsschlauch)

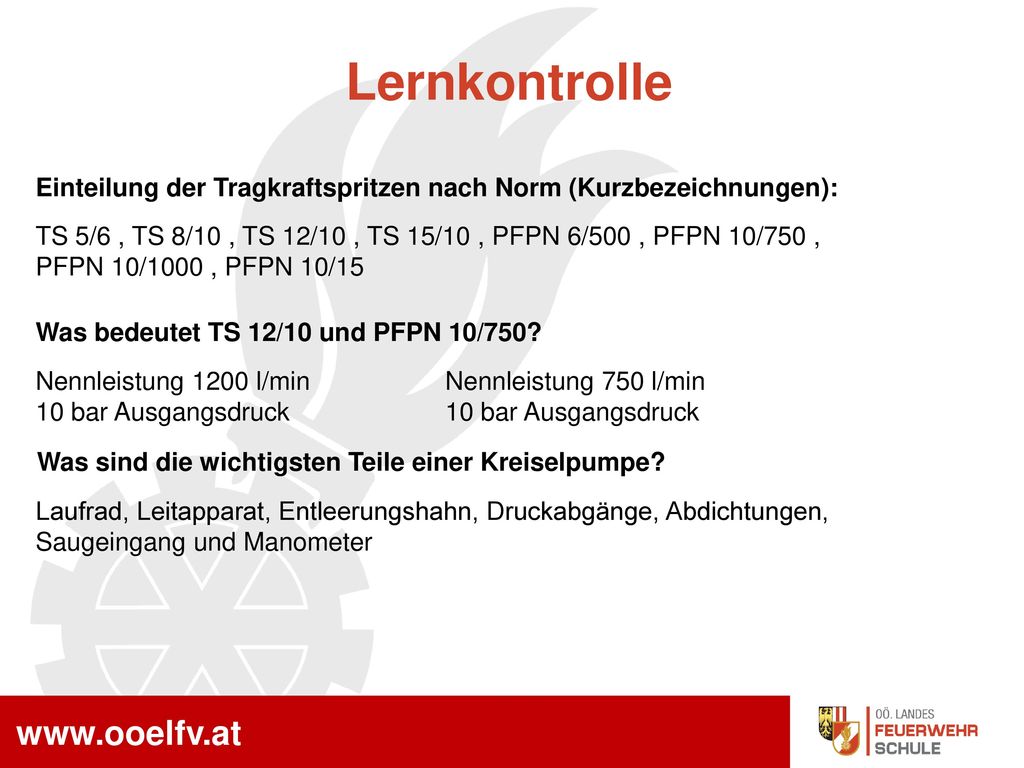

10 Lernkontrolle Einteilung der Tragkraftspritzen nach Norm (Kurzbezeichnungen): TS 5/6 , TS 8/10 , TS 12/10 , TS 15/10 , PFPN 6/500 , PFPN 10/750 , PFPN 10/1000 , PFPN 10/15 Was bedeutet TS 12/10 und PFPN 10/750? Nennleistung 1200 l/min Nennleistung 750 l/min 10 bar Ausgangsdruck 10 bar Ausgangsdruck Was sind die wichtigsten Teile einer Kreiselpumpe? Laufrad, Leitapparat, Entleerungshahn, Druckabgänge, Abdichtungen, Saugeingang und Manometer

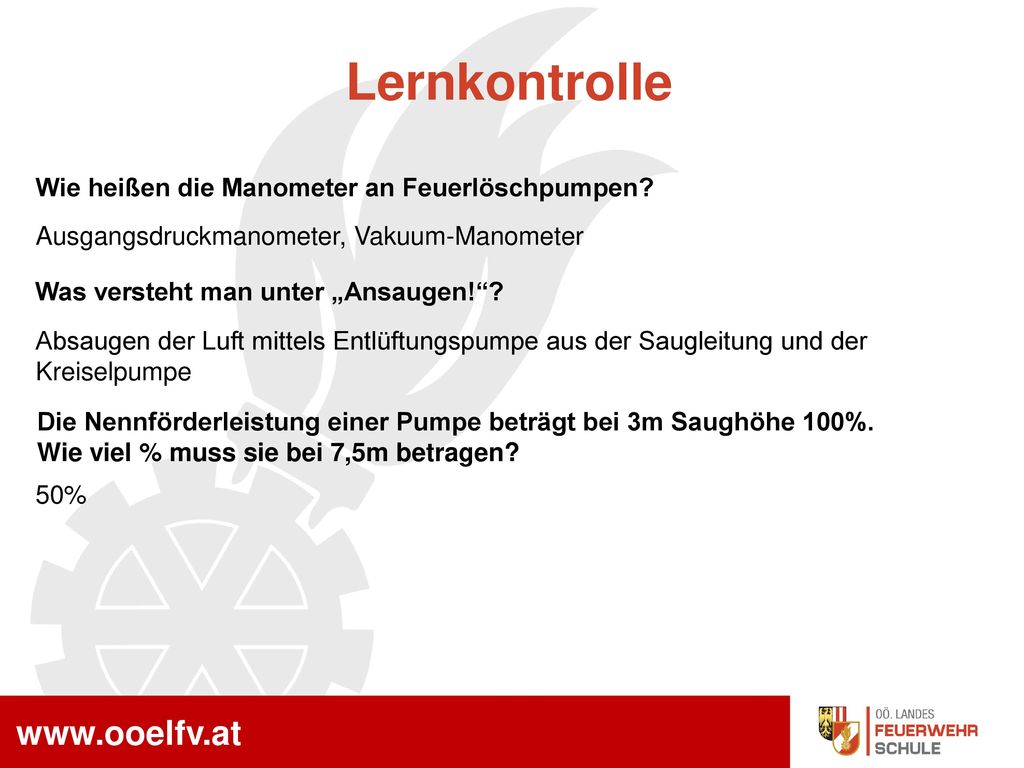

11 Lernkontrolle Wie heißen die Manometer an Feuerlöschpumpen?
Ausgangsdruckmanometer, Vakuum-Manometer Was versteht man unter „Ansaugen!“? Absaugen der Luft mittels Entlüftungspumpe aus der Saugleitung und der Kreiselpumpe Die Nennförderleistung einer Pumpe beträgt bei 3m Saughöhe 100%. Wie viel % muss sie bei 7,5m betragen? 50%

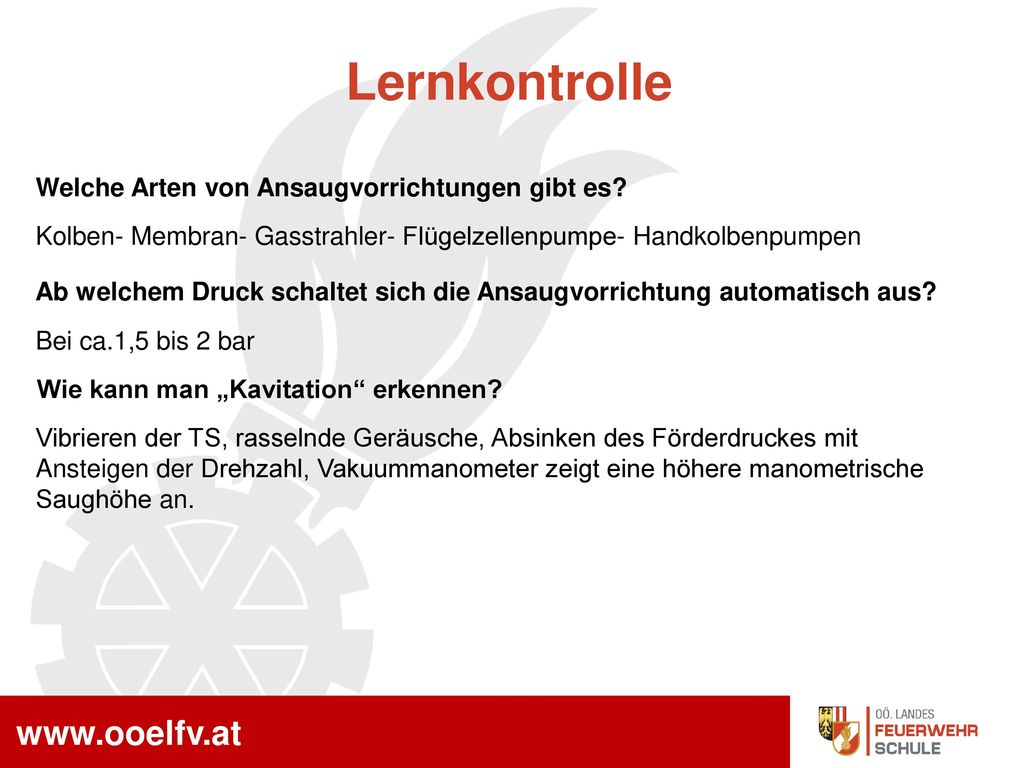

12 Lernkontrolle Welche Arten von Ansaugvorrichtungen gibt es?
Kolben- Membran- Gasstrahler- Flügelzellenpumpe- Handkolbenpumpen Ab welchem Druck schaltet sich die Ansaugvorrichtung automatisch aus? Bei ca.1,5 bis 2 bar Wie kann man „Kavitation“ erkennen? Vibrieren der TS, rasselnde Geräusche, Absinken des Förderdruckes mit Ansteigen der Drehzahl, Vakuummanometer zeigt eine höhere manometrische Saughöhe an.

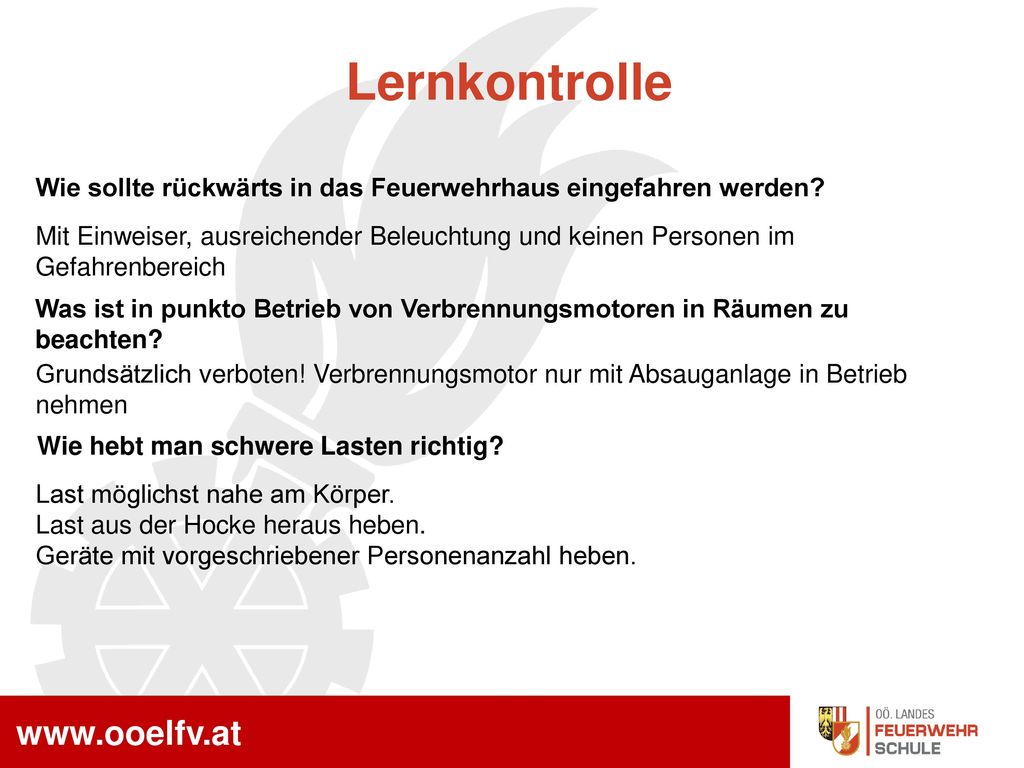

13 Lernkontrolle Wie sollte rückwärts in das Feuerwehrhaus eingefahren werden? Mit Einweiser, ausreichender Beleuchtung und keinen Personen im Gefahrenbereich Was ist in punkto Betrieb von Verbrennungsmotoren in Räumen zu beachten? Grundsätzlich verboten! Verbrennungsmotor nur mit Absauganlage in Betrieb nehmen Wie hebt man schwere Lasten richtig? Last möglichst nahe am Körper. Last aus der Hocke heraus heben. Geräte mit vorgeschriebener Personenanzahl heben.

14 Lernkontrolle Wie sollen Schläuche verlegt werden?
Drallfrei, knickfrei und in großen Radien verlegen. Im Gelände Schlauchkupplungen entlasten.

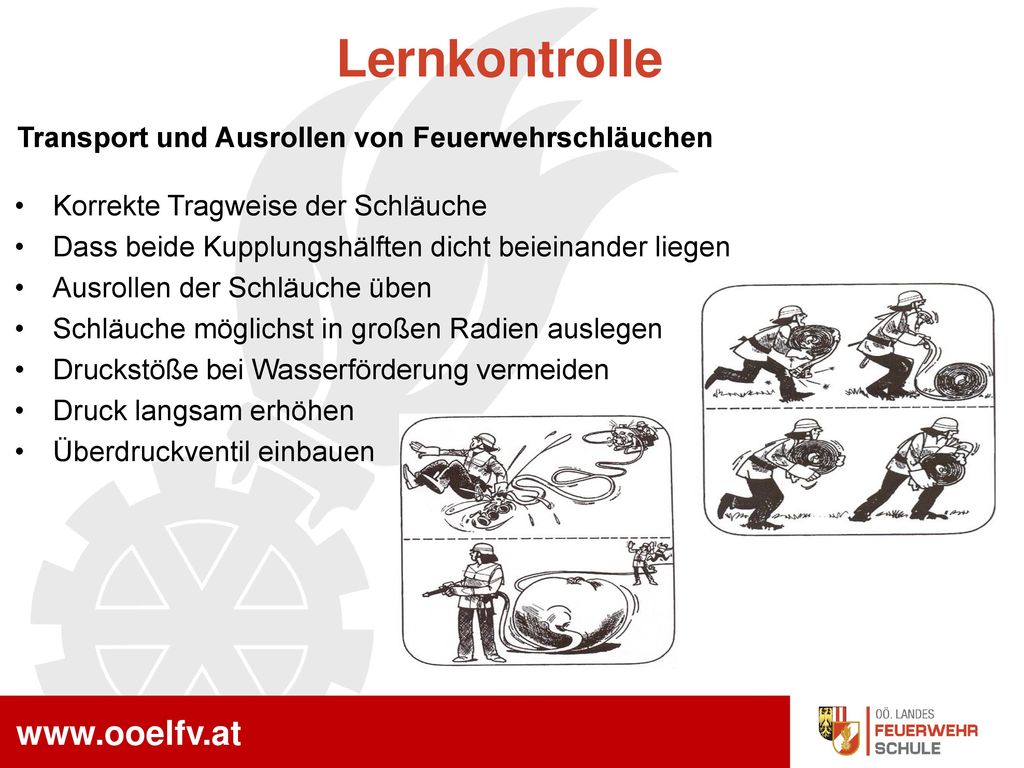

15 Transport und Ausrollen von Feuerwehrschläuchen
Lernkontrolle Transport und Ausrollen von Feuerwehrschläuchen Korrekte Tragweise der Schläuche Dass beide Kupplungshälften dicht beieinander liegen Ausrollen der Schläuche üben Schläuche möglichst in großen Radien auslegen Druckstöße bei Wasserförderung vermeiden Druck langsam erhöhen Überdruckventil einbauen

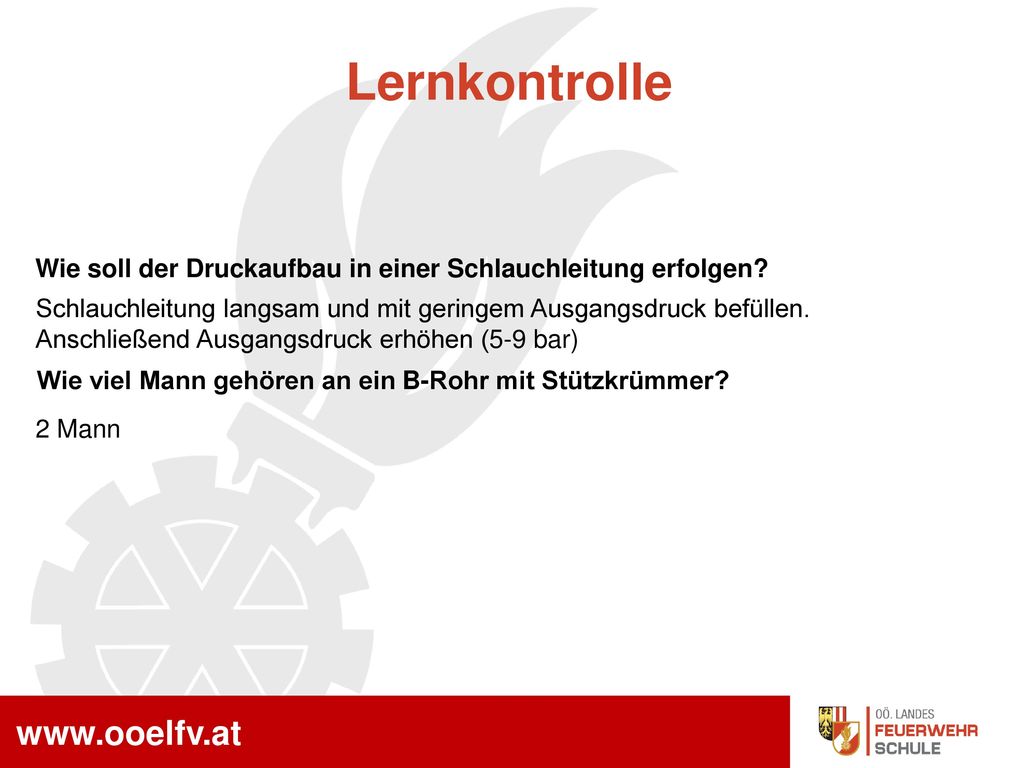

16 Lernkontrolle Wie soll der Druckaufbau in einer Schlauchleitung erfolgen? Schlauchleitung langsam und mit geringem Ausgangsdruck befüllen. Anschließend Ausgangsdruck erhöhen (5-9 bar) Wie viel Mann gehören an ein B-Rohr mit Stützkrümmer? 2 Mann

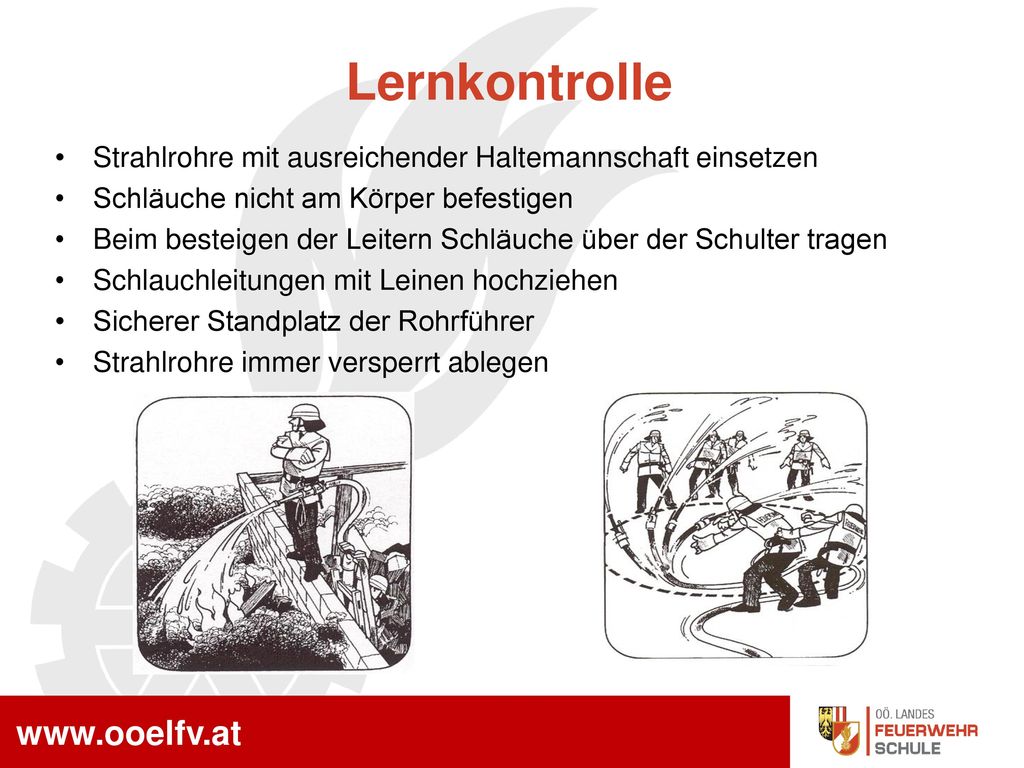

17 Lernkontrolle Strahlrohre mit ausreichender Haltemannschaft einsetzen
Schläuche nicht am Körper befestigen Beim besteigen der Leitern Schläuche über der Schulter tragen Schlauchleitungen mit Leinen hochziehen Sicherer Standplatz der Rohrführer Strahlrohre immer versperrt ablegen

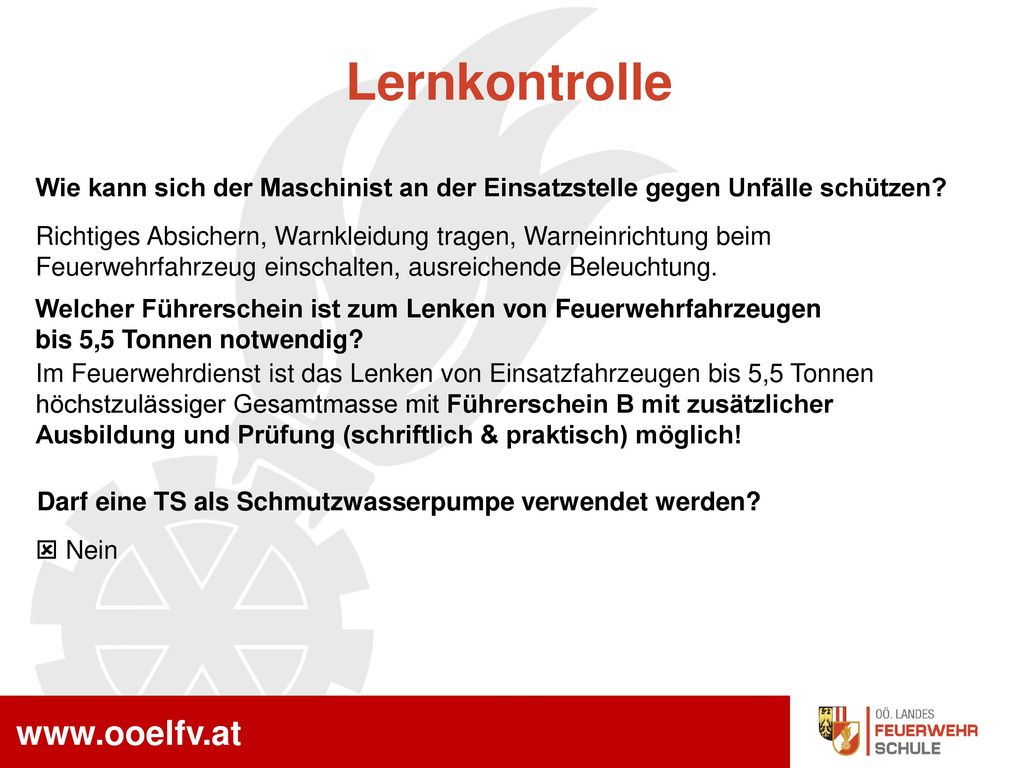

18 Lernkontrolle Wie kann sich der Maschinist an der Einsatzstelle gegen Unfälle schützen? Richtiges Absichern, Warnkleidung tragen, Warneinrichtung beim Feuerwehrfahrzeug einschalten, ausreichende Beleuchtung. Welcher Führerschein ist zum Lenken von Feuerwehrfahrzeugen bis 5,5 Tonnen notwendig? Im Feuerwehrdienst ist das Lenken von Einsatzfahrzeugen bis 5,5 Tonnen höchstzulässiger Gesamtmasse mit Führerschein B mit zusätzlicher Ausbildung und Prüfung (schriftlich & praktisch) möglich! Darf eine TS als Schmutzwasserpumpe verwendet werden?  Nein

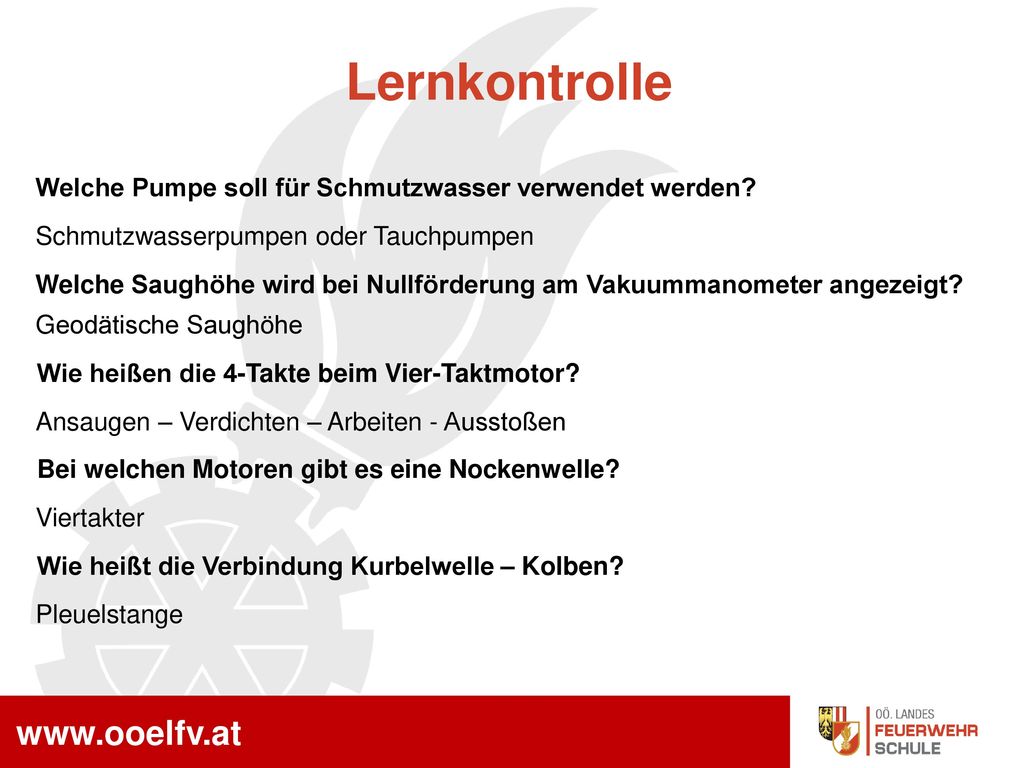

19 Lernkontrolle Welche Pumpe soll für Schmutzwasser verwendet werden?
Schmutzwasserpumpen oder Tauchpumpen Welche Saughöhe wird bei Nullförderung am Vakuummanometer angezeigt? Geodätische Saughöhe Wie heißen die 4-Takte beim Vier-Taktmotor? Ansaugen – Verdichten – Arbeiten - Ausstoßen Bei welchen Motoren gibt es eine Nockenwelle? Viertakter Wie heißt die Verbindung Kurbelwelle – Kolben? Pleuelstange

20 Lernkontrolle Dreht die Nockenwelle schneller oder langsamer die Kurbelwelle?  Langsamer Der richtige Kraftstoff für 4-Takt-Motoren ist? Euro-Super Der richtige Kraftstoff für 2 Taktmotoren ohne Frischölschmierung ist? Gemisch laut Betriebsanleitung Kann Kraftstoff unbegrenzt in der TS gelagert werden?  Nein Welche Stellung hat der Kraftstoffhahn beim BMW Motor (FOX 1) bei der Lagerung?  Zu

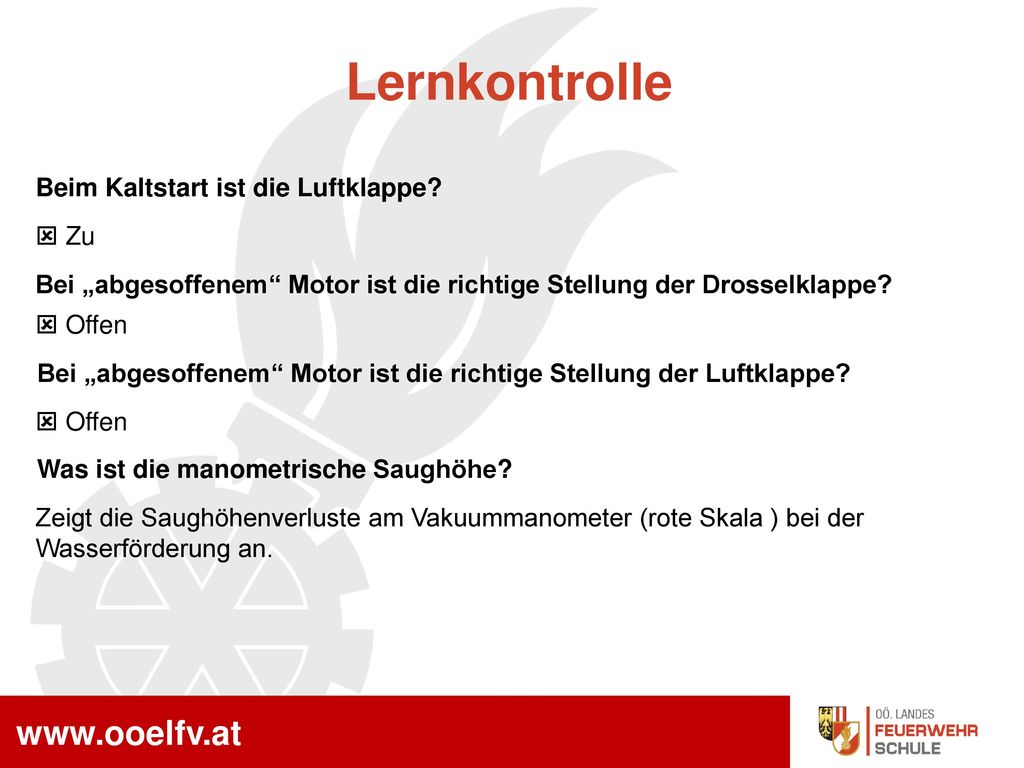

21 Lernkontrolle Beim Kaltstart ist die Luftklappe?  Zu
Bei „abgesoffenem“ Motor ist die richtige Stellung der Drosselklappe?  Offen Bei „abgesoffenem“ Motor ist die richtige Stellung der Luftklappe?  Offen Was ist die manometrische Saughöhe? Zeigt die Saughöhenverluste am Vakuummanometer (rote Skala ) bei der Wasserförderung an.

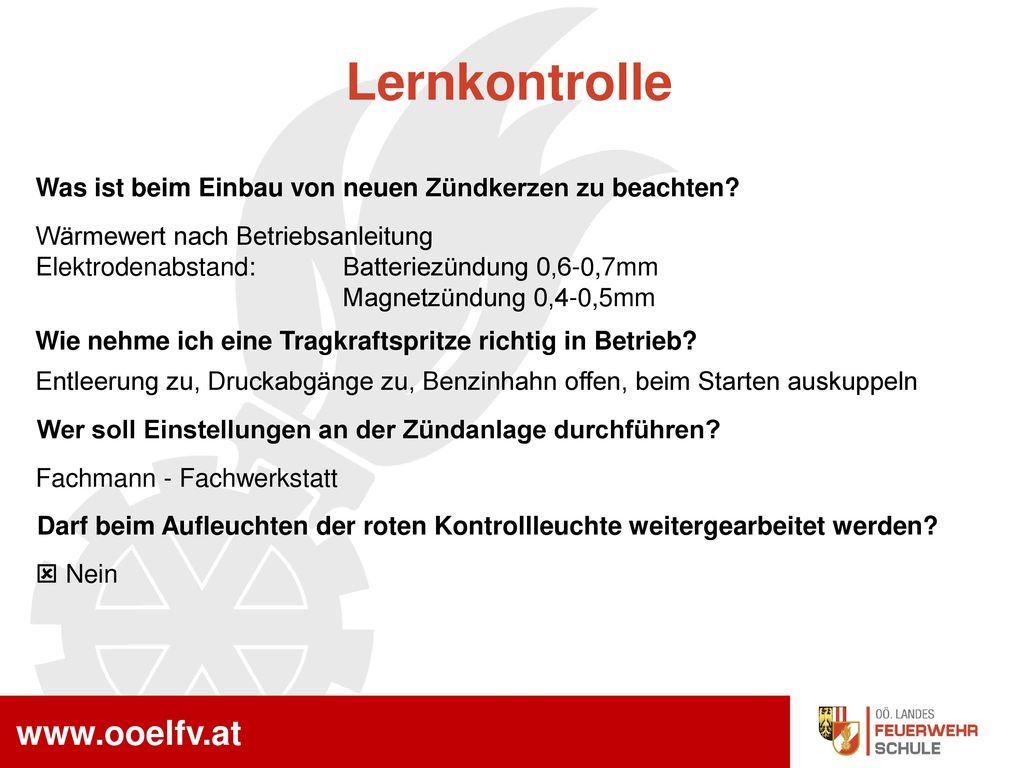

22 Lernkontrolle Was ist beim Einbau von neuen Zündkerzen zu beachten?
Wärmewert nach Betriebsanleitung Elektrodenabstand: Batteriezündung 0,6-0,7mm Magnetzündung 0,4-0,5mm Wie nehme ich eine Tragkraftspritze richtig in Betrieb? Entleerung zu, Druckabgänge zu, Benzinhahn offen, beim Starten auskuppeln Wer soll Einstellungen an der Zündanlage durchführen? Fachmann - Fachwerkstatt Darf beim Aufleuchten der roten Kontrollleuchte weitergearbeitet werden?  Nein

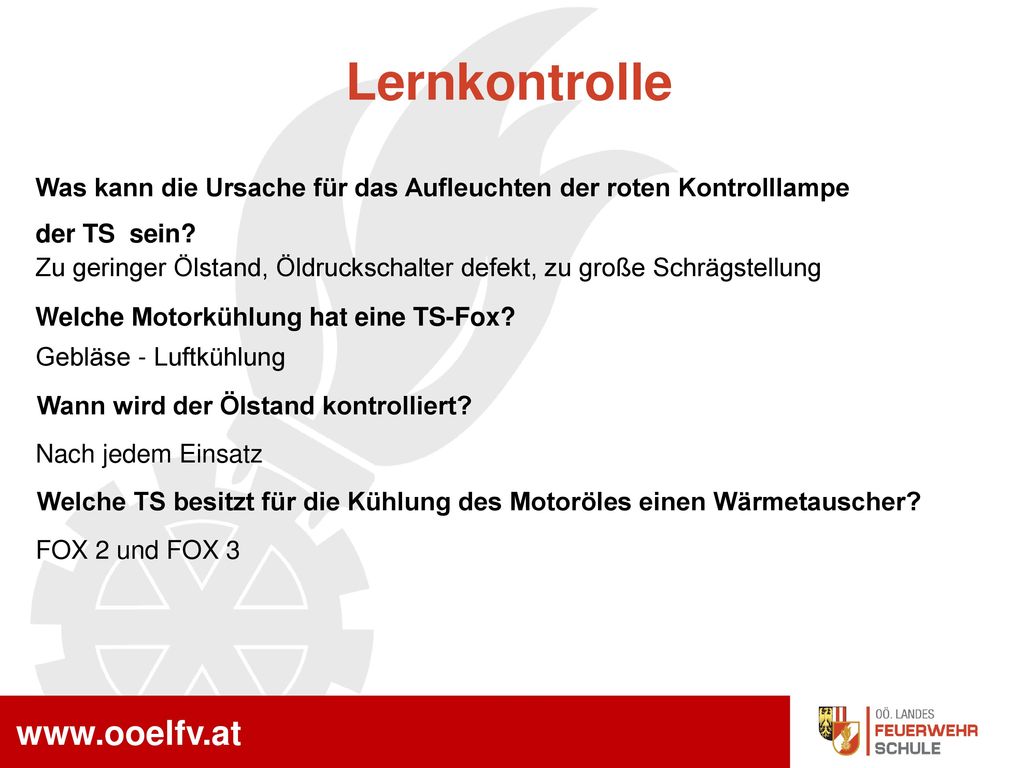

23 Lernkontrolle Was kann die Ursache für das Aufleuchten der roten Kontrolllampe der TS sein? Zu geringer Ölstand, Öldruckschalter defekt, zu große Schrägstellung Welche Motorkühlung hat eine TS-Fox? Gebläse - Luftkühlung Wann wird der Ölstand kontrolliert? Nach jedem Einsatz Welche TS besitzt für die Kühlung des Motoröles einen Wärmetauscher? FOX 2 und FOX 3

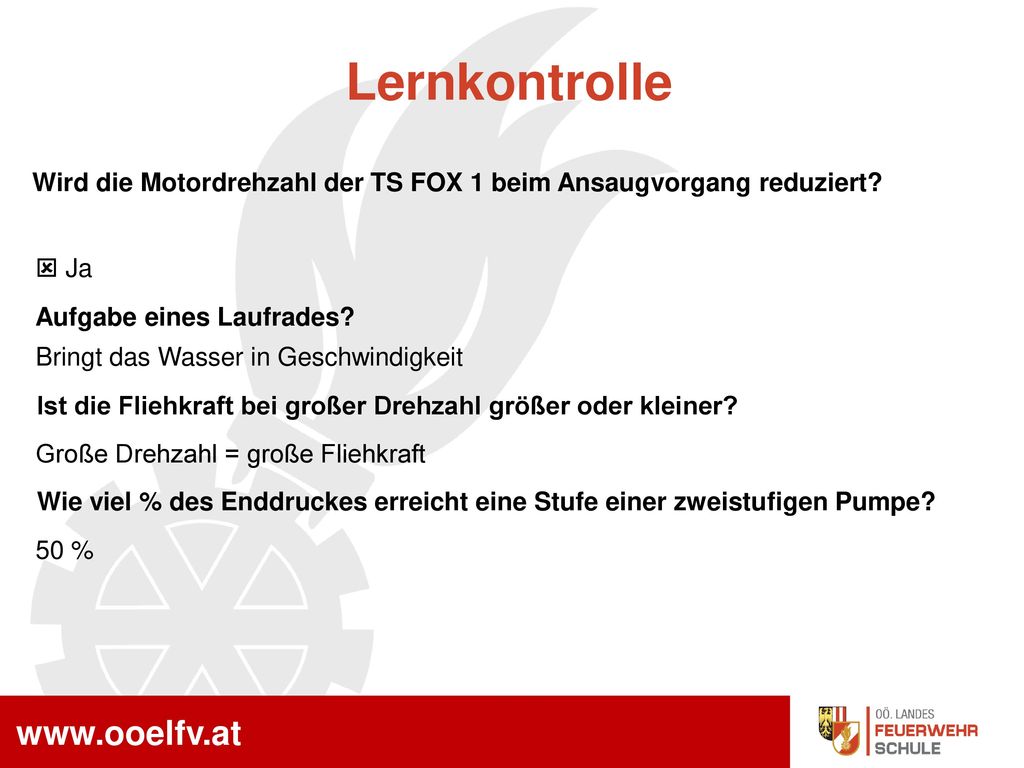

24 Lernkontrolle Wird die Motordrehzahl der TS FOX 1 beim Ansaugvorgang reduziert?  Ja Aufgabe eines Laufrades? Bringt das Wasser in Geschwindigkeit Ist die Fliehkraft bei großer Drehzahl größer oder kleiner? Große Drehzahl = große Fliehkraft Wie viel % des Enddruckes erreicht eine Stufe einer zweistufigen Pumpe? 50 %

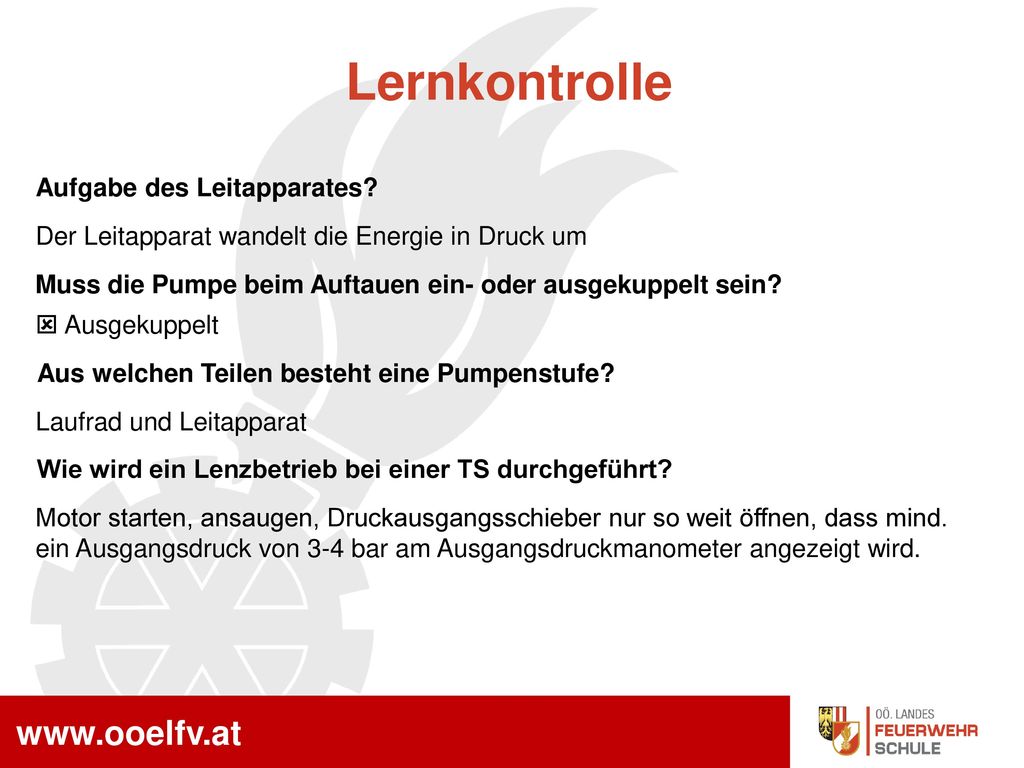

25 Lernkontrolle Aufgabe des Leitapparates?
Der Leitapparat wandelt die Energie in Druck um Muss die Pumpe beim Auftauen ein- oder ausgekuppelt sein?  Ausgekuppelt Aus welchen Teilen besteht eine Pumpenstufe? Laufrad und Leitapparat Wie wird ein Lenzbetrieb bei einer TS durchgeführt? Motor starten, ansaugen, Druckausgangsschieber nur so weit öffnen, dass mind. ein Ausgangsdruck von 3-4 bar am Ausgangsdruckmanometer angezeigt wird.

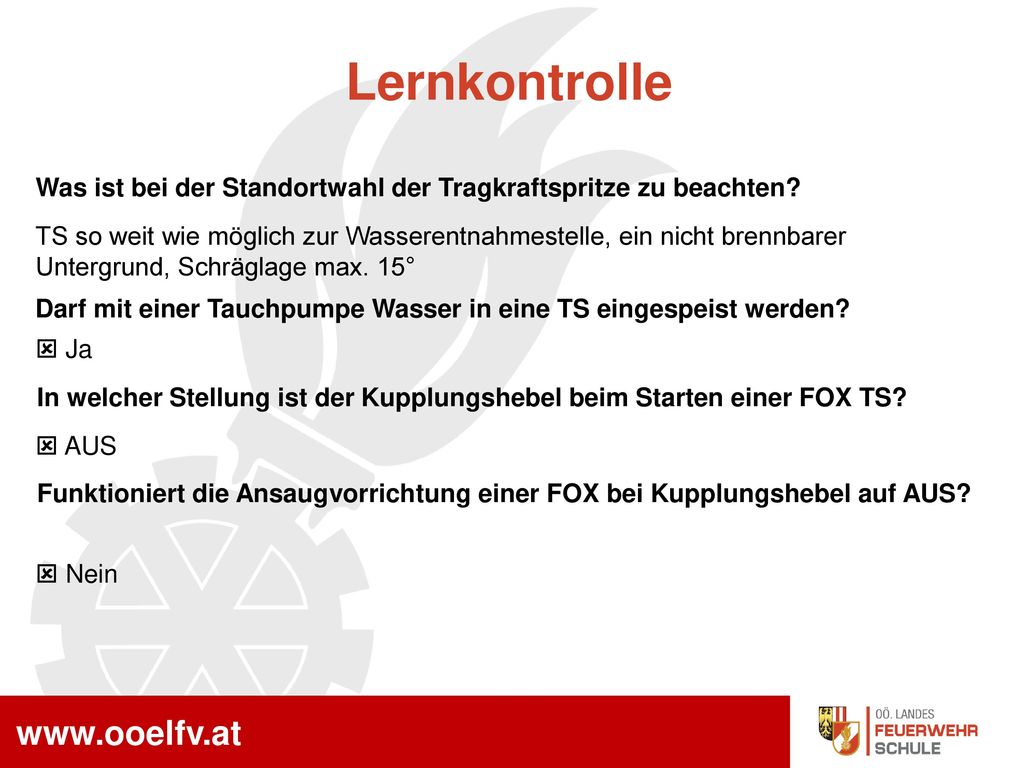

26 Lernkontrolle Was ist bei der Standortwahl der Tragkraftspritze zu beachten? TS so weit wie möglich zur Wasserentnahmestelle, ein nicht brennbarer Untergrund, Schräglage max. 15° Darf mit einer Tauchpumpe Wasser in eine TS eingespeist werden?  Ja In welcher Stellung ist der Kupplungshebel beim Starten einer FOX TS?  AUS Funktioniert die Ansaugvorrichtung einer FOX bei Kupplungshebel auf AUS?  Nein

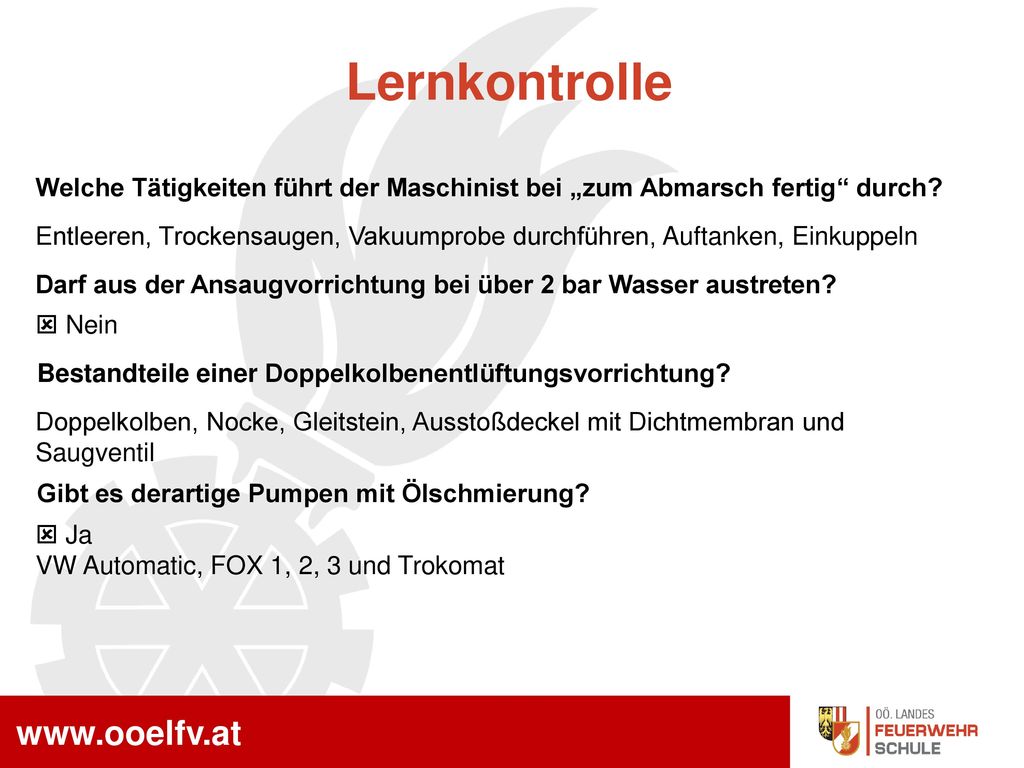

27 Lernkontrolle Welche Tätigkeiten führt der Maschinist bei „zum Abmarsch fertig“ durch? Entleeren, Trockensaugen, Vakuumprobe durchführen, Auftanken, Einkuppeln Darf aus der Ansaugvorrichtung bei über 2 bar Wasser austreten?  Nein Bestandteile einer Doppelkolbenentlüftungsvorrichtung? Doppelkolben, Nocke, Gleitstein, Ausstoßdeckel mit Dichtmembran und Saugventil Gibt es derartige Pumpen mit Ölschmierung?  Ja VW Automatic, FOX 1, 2, 3 und Trokomat

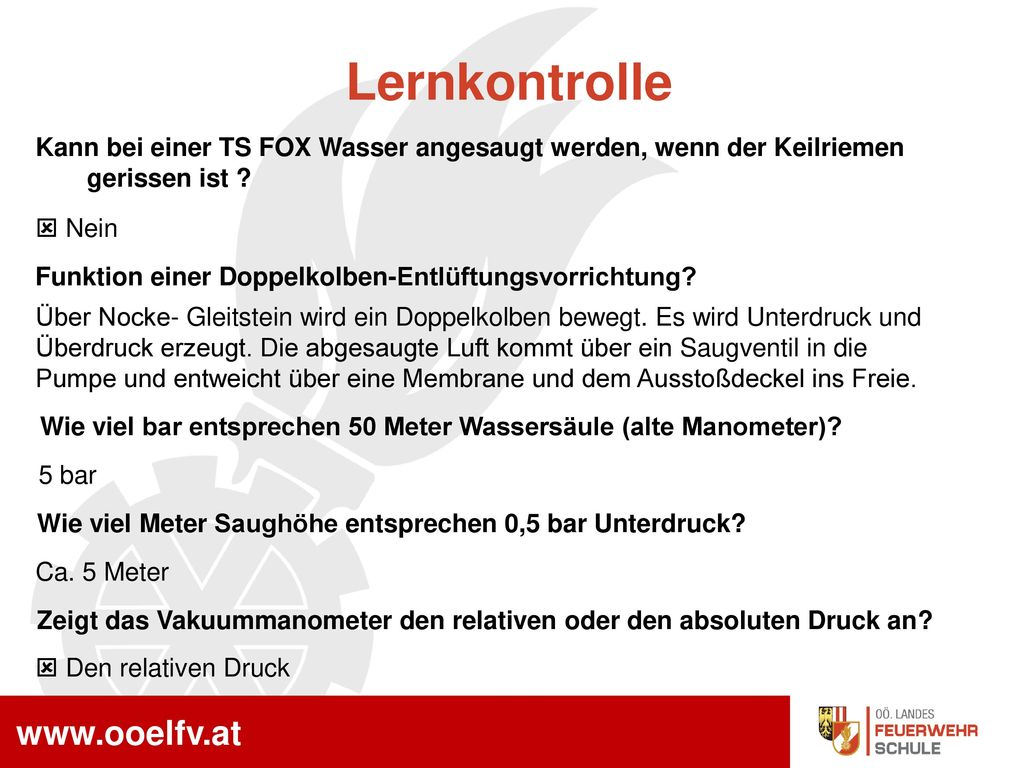

28 Lernkontrolle Kann bei einer TS FOX Wasser angesaugt werden, wenn der Keilriemen gerissen ist ?  Nein Funktion einer Doppelkolben-Entlüftungsvorrichtung? Über Nocke- Gleitstein wird ein Doppelkolben bewegt. Es wird Unterdruck und Überdruck erzeugt. Die abgesaugte Luft kommt über ein Saugventil in die Pumpe und entweicht über eine Membrane und dem Ausstoßdeckel ins Freie. Wie viel bar entsprechen 50 Meter Wassersäule (alte Manometer)? 5 bar Wie viel Meter Saughöhe entsprechen 0,5 bar Unterdruck? Ca. 5 Meter Zeigt das Vakuummanometer den relativen oder den absoluten Druck an?  Den relativen Druck

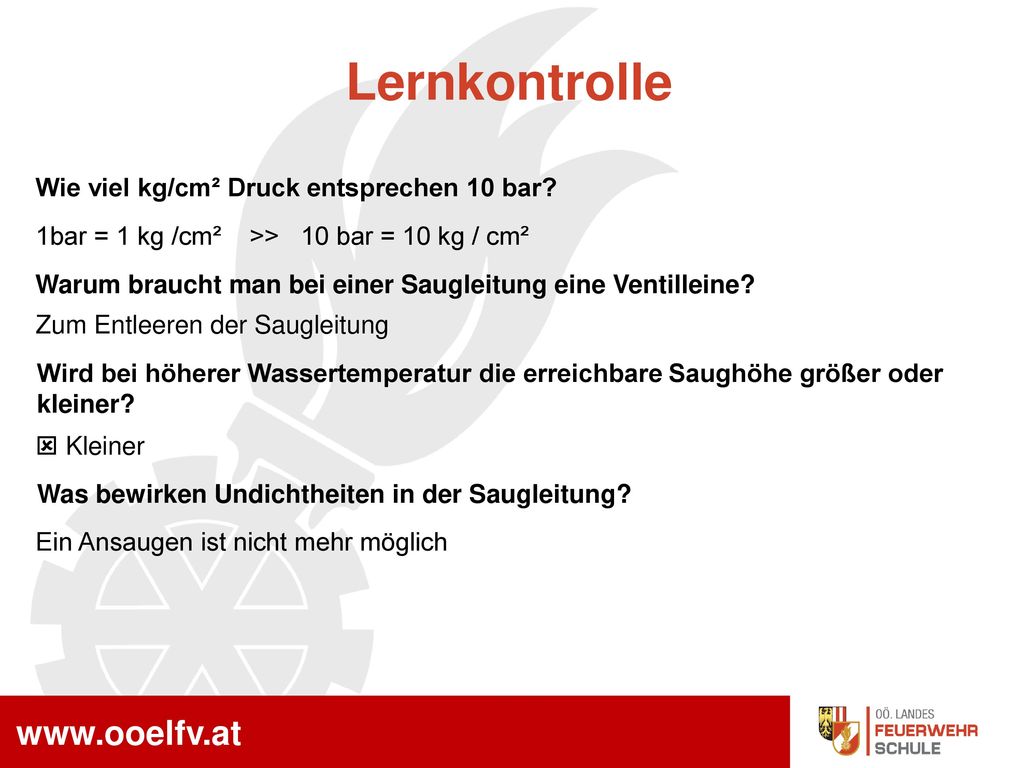

29 Lernkontrolle Wie viel kg/cm² Druck entsprechen 10 bar?
1bar = 1 kg /cm² >> 10 bar = 10 kg / cm² Warum braucht man bei einer Saugleitung eine Ventilleine? Zum Entleeren der Saugleitung Wird bei höherer Wassertemperatur die erreichbare Saughöhe größer oder kleiner?  Kleiner Was bewirken Undichtheiten in der Saugleitung? Ein Ansaugen ist nicht mehr möglich

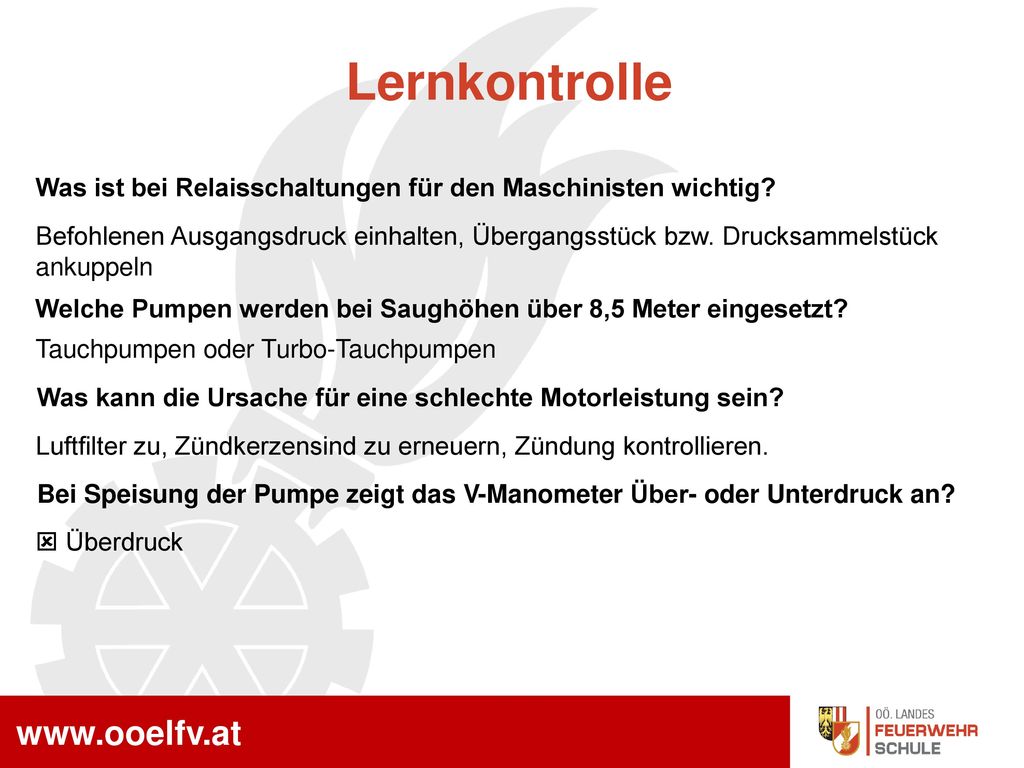

30 Lernkontrolle Was ist bei Relaisschaltungen für den Maschinisten wichtig? Befohlenen Ausgangsdruck einhalten, Übergangsstück bzw. Drucksammelstück ankuppeln Welche Pumpen werden bei Saughöhen über 8,5 Meter eingesetzt? Tauchpumpen oder Turbo-Tauchpumpen Was kann die Ursache für eine schlechte Motorleistung sein? Luftfilter zu, Zündkerzensind zu erneuern, Zündung kontrollieren. Bei Speisung der Pumpe zeigt das V-Manometer Über- oder Unterdruck an?  Überdruck

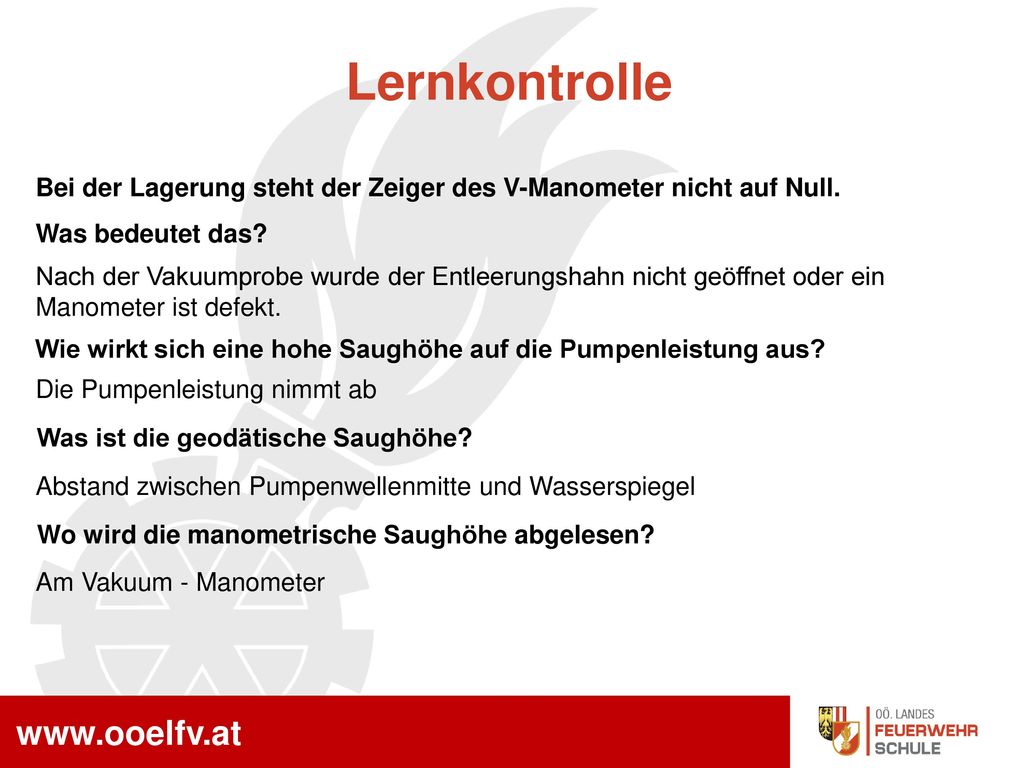

31 Lernkontrolle Bei der Lagerung steht der Zeiger des V-Manometer nicht auf Null. Was bedeutet das? Nach der Vakuumprobe wurde der Entleerungshahn nicht geöffnet oder ein Manometer ist defekt. Wie wirkt sich eine hohe Saughöhe auf die Pumpenleistung aus? Die Pumpenleistung nimmt ab Was ist die geodätische Saughöhe? Abstand zwischen Pumpenwellenmitte und Wasserspiegel Wo wird die manometrische Saughöhe abgelesen? Am Vakuum - Manometer

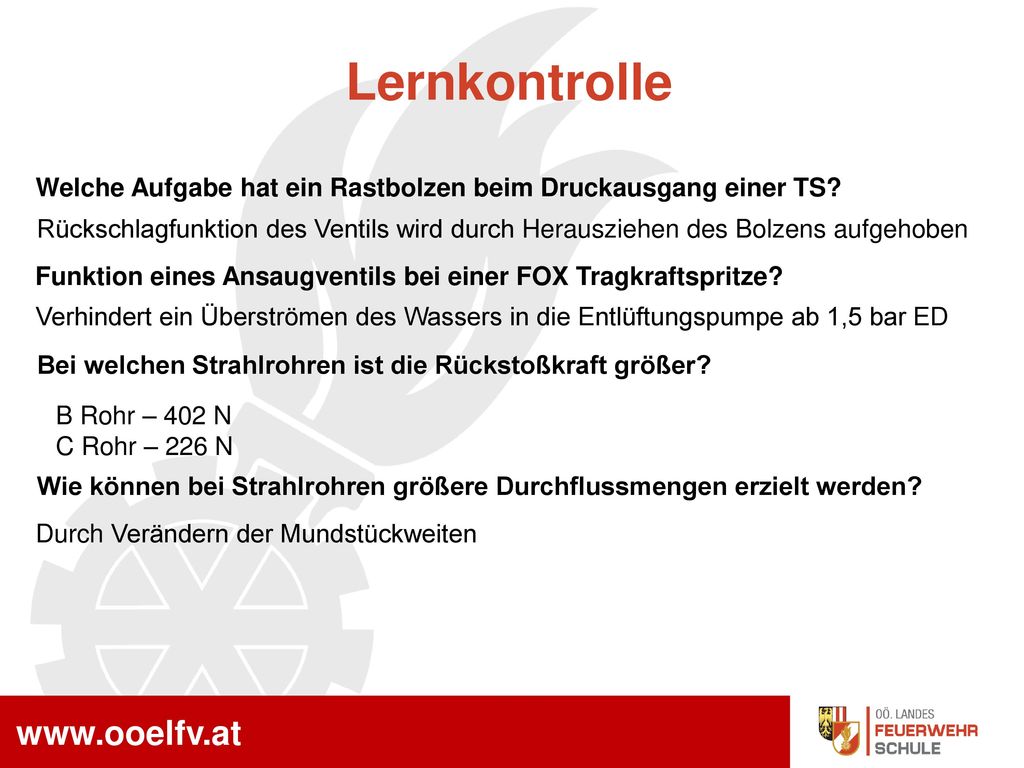

32 Lernkontrolle Welche Aufgabe hat ein Rastbolzen beim Druckausgang einer TS? Rückschlagfunktion des Ventils wird durch Herausziehen des Bolzens aufgehoben Funktion eines Ansaugventils bei einer FOX Tragkraftspritze? Verhindert ein Überströmen des Wassers in die Entlüftungspumpe ab 1,5 bar ED Bei welchen Strahlrohren ist die Rückstoßkraft größer? B Rohr – 402 N C Rohr – 226 N Wie können bei Strahlrohren größere Durchflussmengen erzielt werden? Durch Verändern der Mundstückweiten

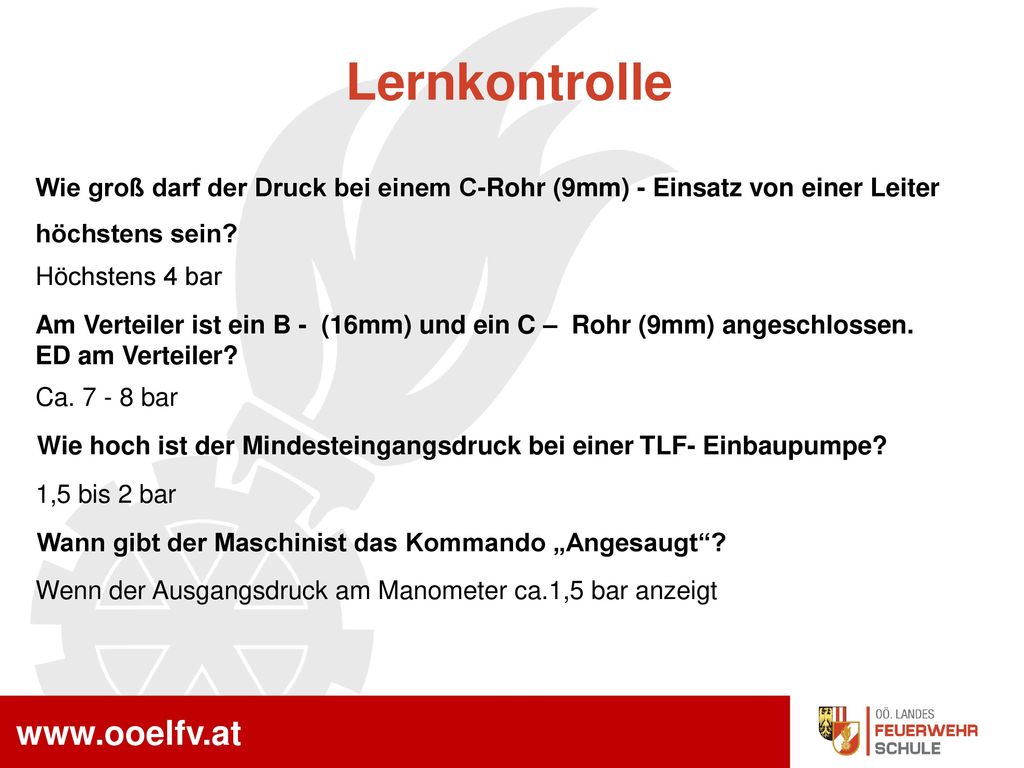

33 Lernkontrolle Wie groß darf der Druck bei einem C-Rohr (9mm) - Einsatz von einer Leiter höchstens sein? Höchstens 4 bar Am Verteiler ist ein B - (16mm) und ein C – Rohr (9mm) angeschlossen. ED am Verteiler? Ca bar Wie hoch ist der Mindesteingangsdruck bei einer TLF- Einbaupumpe? 1,5 bis 2 bar Wann gibt der Maschinist das Kommando „Angesaugt“? Wenn der Ausgangsdruck am Manometer ca.1,5 bar anzeigt

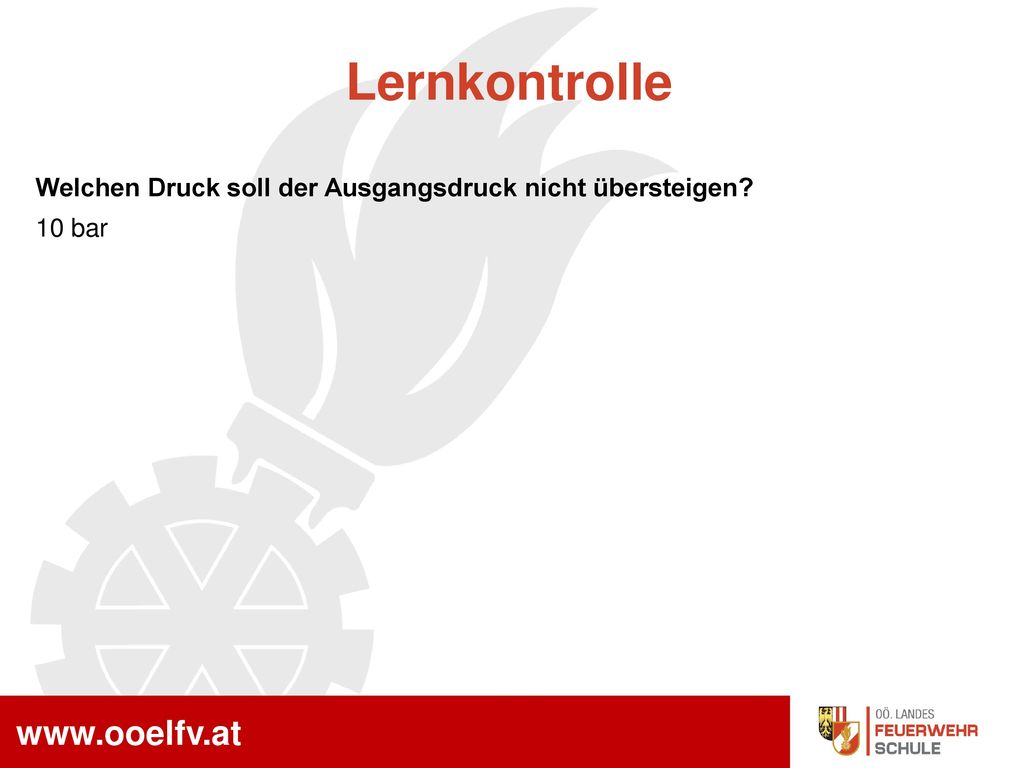

34 Lernkontrolle Welchen Druck soll der Ausgangsdruck nicht übersteigen?
10 bar

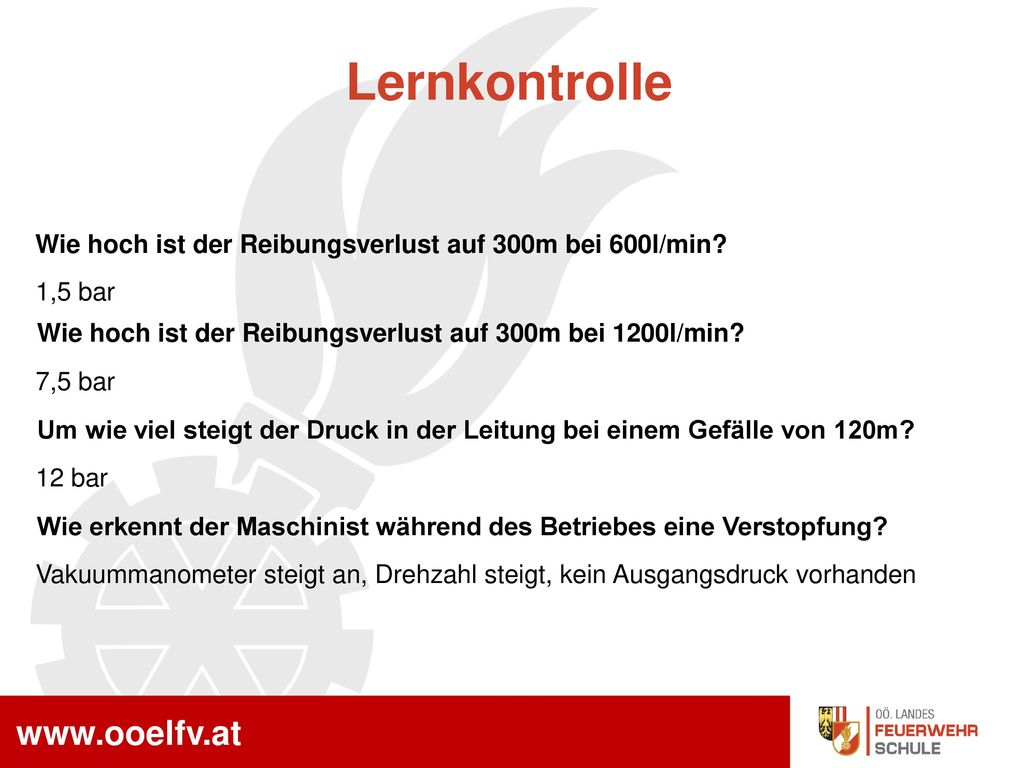

35 Lernkontrolle Wie hoch ist der Reibungsverlust auf 300m bei 600l/min?
1,5 bar Wie hoch ist der Reibungsverlust auf 300m bei 1200l/min? 7,5 bar Um wie viel steigt der Druck in der Leitung bei einem Gefälle von 120m? 12 bar Wie erkennt der Maschinist während des Betriebes eine Verstopfung? Vakuummanometer steigt an, Drehzahl steigt, kein Ausgangsdruck vorhanden

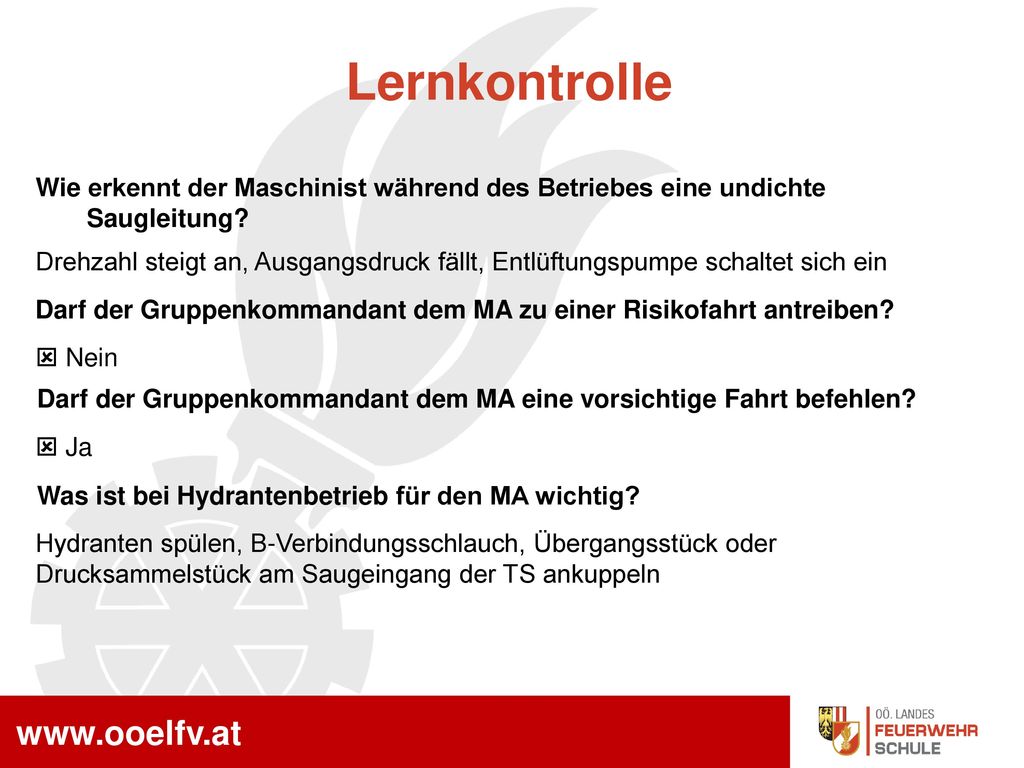

36 Lernkontrolle Wie erkennt der Maschinist während des Betriebes eine undichte Saugleitung? Drehzahl steigt an, Ausgangsdruck fällt, Entlüftungspumpe schaltet sich ein Darf der Gruppenkommandant dem MA zu einer Risikofahrt antreiben?  Nein Darf der Gruppenkommandant dem MA eine vorsichtige Fahrt befehlen?  Ja Was ist bei Hydrantenbetrieb für den MA wichtig? Hydranten spülen, B-Verbindungsschlauch, Übergangsstück oder Drucksammelstück am Saugeingang der TS ankuppeln

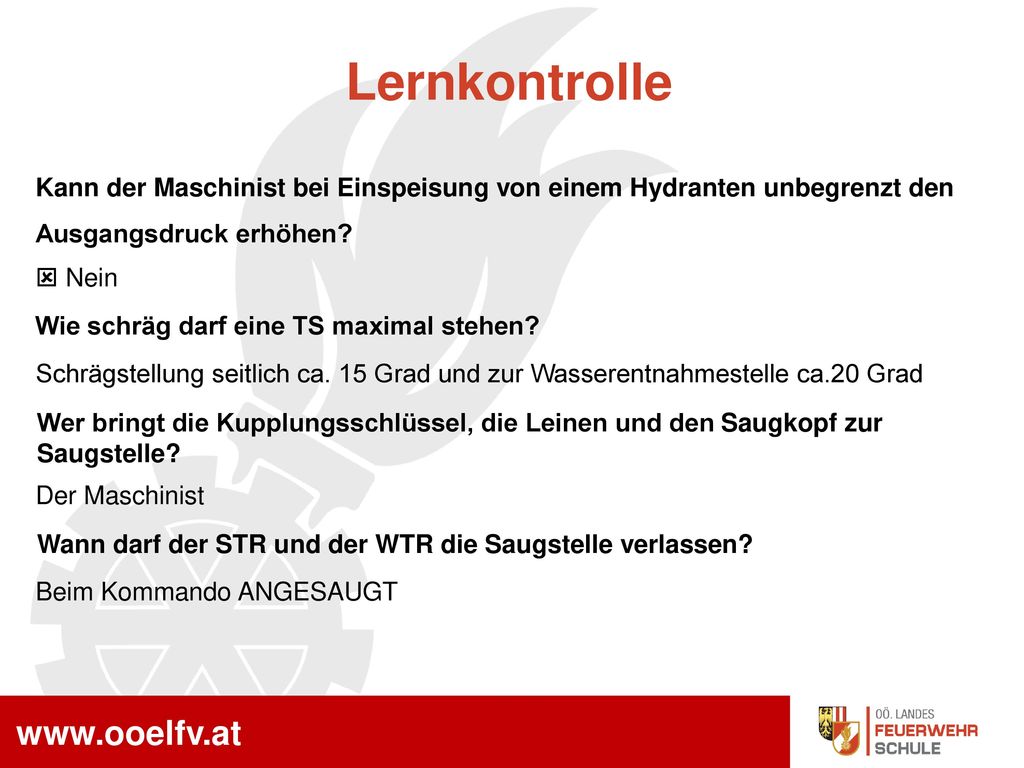

37 Lernkontrolle Kann der Maschinist bei Einspeisung von einem Hydranten unbegrenzt den Ausgangsdruck erhöhen?  Nein Wie schräg darf eine TS maximal stehen? Schrägstellung seitlich ca. 15 Grad und zur Wasserentnahmestelle ca.20 Grad Wer bringt die Kupplungsschlüssel, die Leinen und den Saugkopf zur Saugstelle? Der Maschinist Wann darf der STR und der WTR die Saugstelle verlassen? Beim Kommando ANGESAUGT

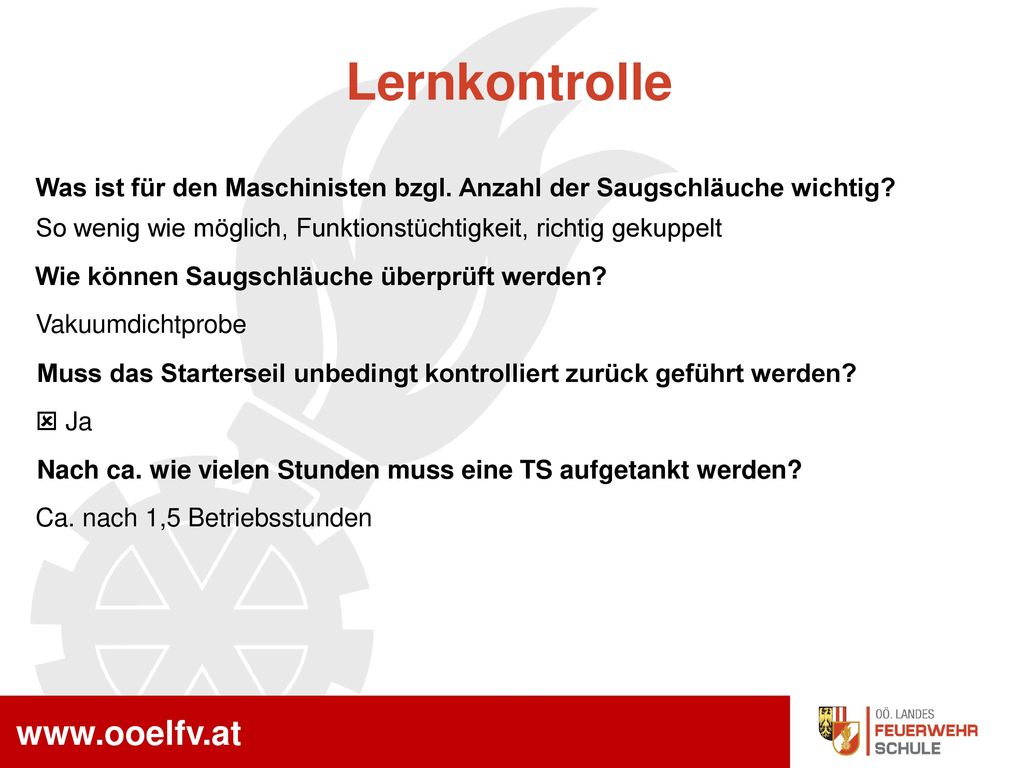

38 Lernkontrolle Was ist für den Maschinisten bzgl. Anzahl der Saugschläuche wichtig? So wenig wie möglich, Funktionstüchtigkeit, richtig gekuppelt Wie können Saugschläuche überprüft werden? Vakuumdichtprobe Muss das Starterseil unbedingt kontrolliert zurück geführt werden?  Ja Nach ca. wie vielen Stunden muss eine TS aufgetankt werden? Ca. nach 1,5 Betriebsstunden

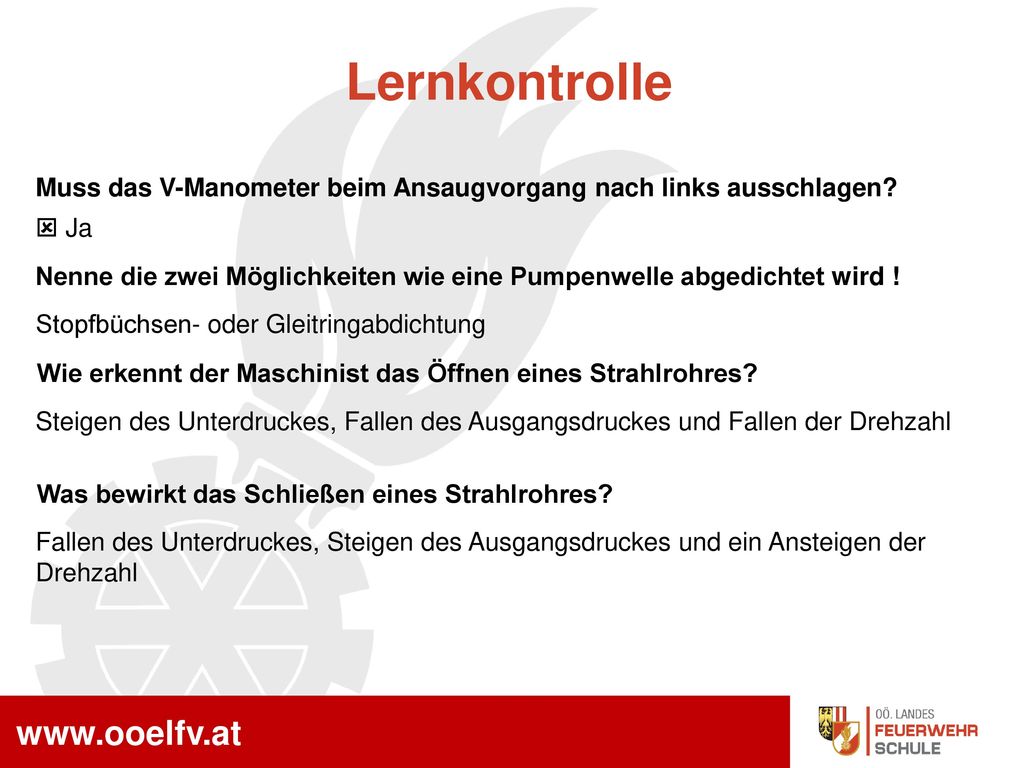

39 Lernkontrolle Muss das V-Manometer beim Ansaugvorgang nach links ausschlagen?  Ja Nenne die zwei Möglichkeiten wie eine Pumpenwelle abgedichtet wird ! Stopfbüchsen- oder Gleitringabdichtung Wie erkennt der Maschinist das Öffnen eines Strahlrohres? Steigen des Unterdruckes, Fallen des Ausgangsdruckes und Fallen der Drehzahl Was bewirkt das Schließen eines Strahlrohres? Fallen des Unterdruckes, Steigen des Ausgangsdruckes und ein Ansteigen der Drehzahl

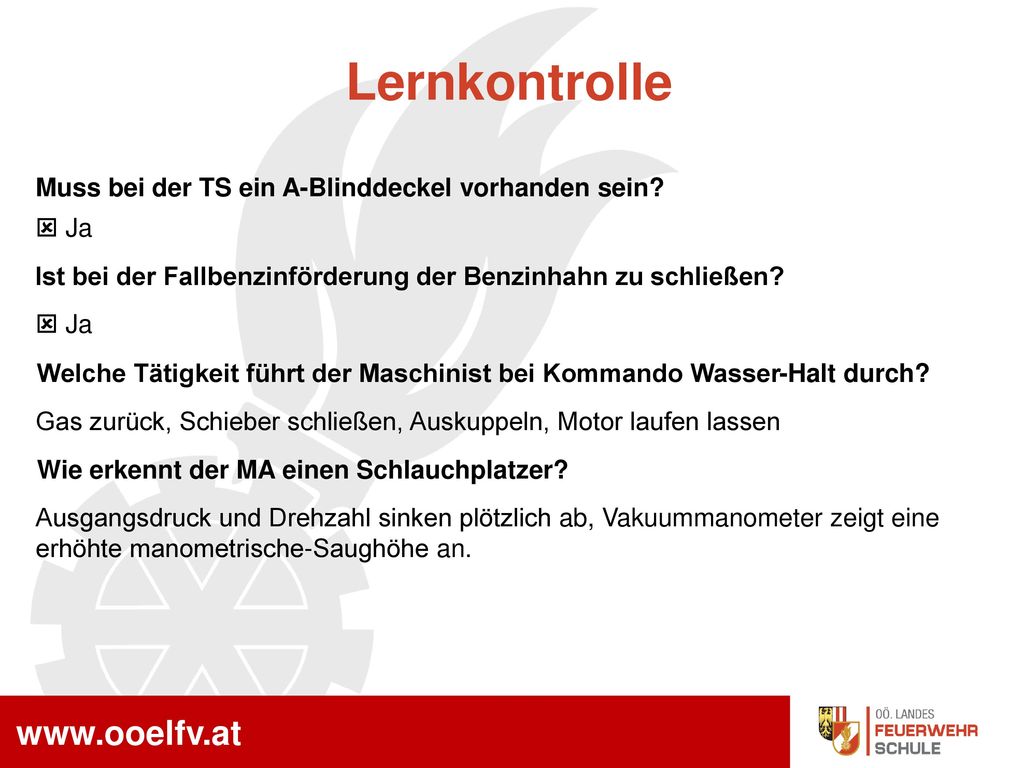

40 Lernkontrolle Muss bei der TS ein A-Blinddeckel vorhanden sein?  Ja
Ist bei der Fallbenzinförderung der Benzinhahn zu schließen?  Ja Welche Tätigkeit führt der Maschinist bei Kommando Wasser-Halt durch? Gas zurück, Schieber schließen, Auskuppeln, Motor laufen lassen Wie erkennt der MA einen Schlauchplatzer? Ausgangsdruck und Drehzahl sinken plötzlich ab, Vakuummanometer zeigt eine erhöhte manometrische-Saughöhe an.

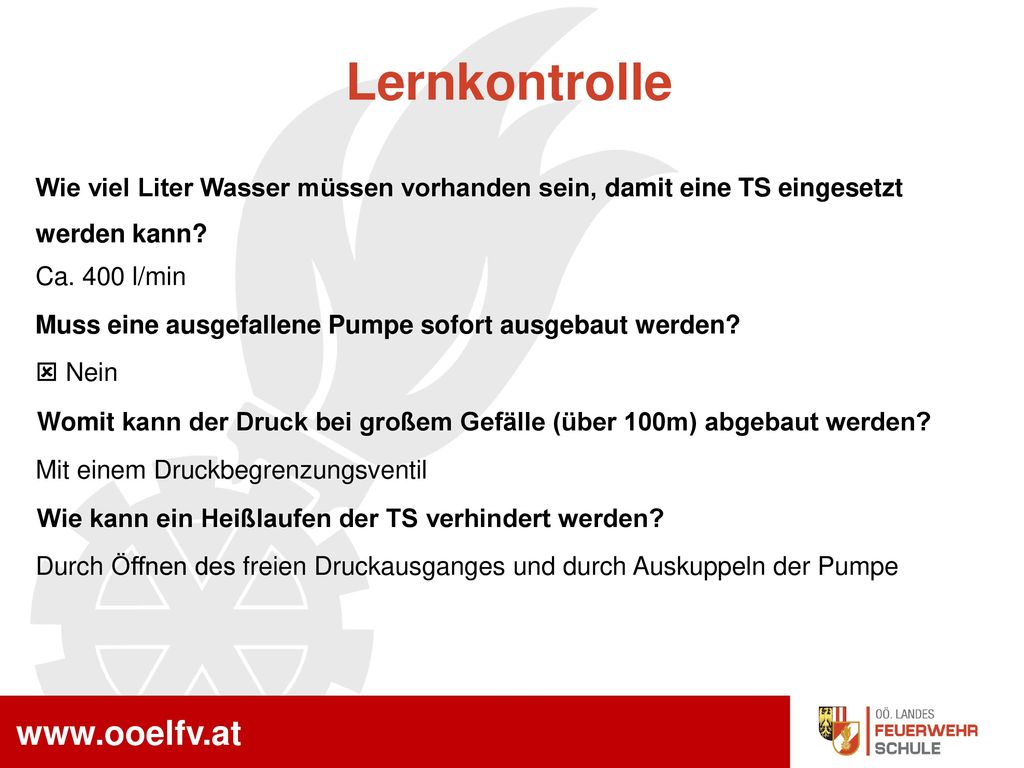

41 Lernkontrolle Wie viel Liter Wasser müssen vorhanden sein, damit eine TS eingesetzt werden kann? Ca. 400 l/min Muss eine ausgefallene Pumpe sofort ausgebaut werden?  Nein Womit kann der Druck bei großem Gefälle (über 100m) abgebaut werden? Mit einem Druckbegrenzungsventil Wie kann ein Heißlaufen der TS verhindert werden? Durch Öffnen des freien Druckausganges und durch Auskuppeln der Pumpe

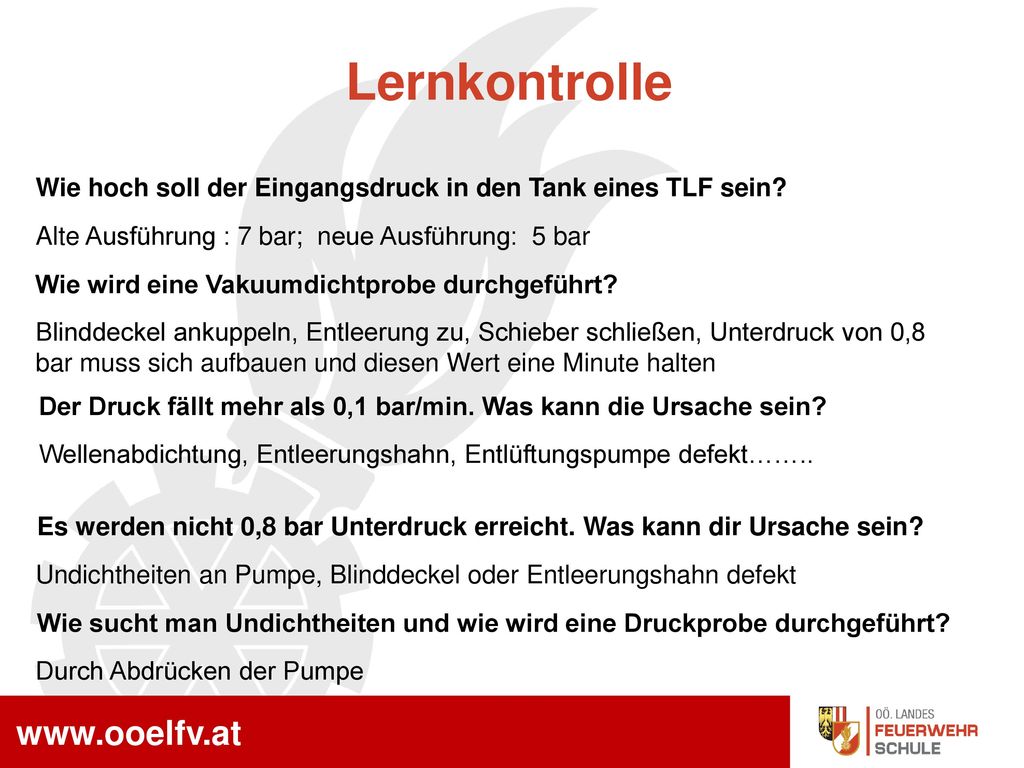

42 Lernkontrolle Wie hoch soll der Eingangsdruck in den Tank eines TLF sein? Alte Ausführung : 7 bar; neue Ausführung: 5 bar Wie wird eine Vakuumdichtprobe durchgeführt? Blinddeckel ankuppeln, Entleerung zu, Schieber schließen, Unterdruck von 0,8 bar muss sich aufbauen und diesen Wert eine Minute halten Der Druck fällt mehr als 0,1 bar/min. Was kann die Ursache sein? Wellenabdichtung, Entleerungshahn, Entlüftungspumpe defekt…….. Es werden nicht 0,8 bar Unterdruck erreicht. Was kann dir Ursache sein? Undichtheiten an Pumpe, Blinddeckel oder Entleerungshahn defekt Wie sucht man Undichtheiten und wie wird eine Druckprobe durchgeführt? Durch Abdrücken der Pumpe

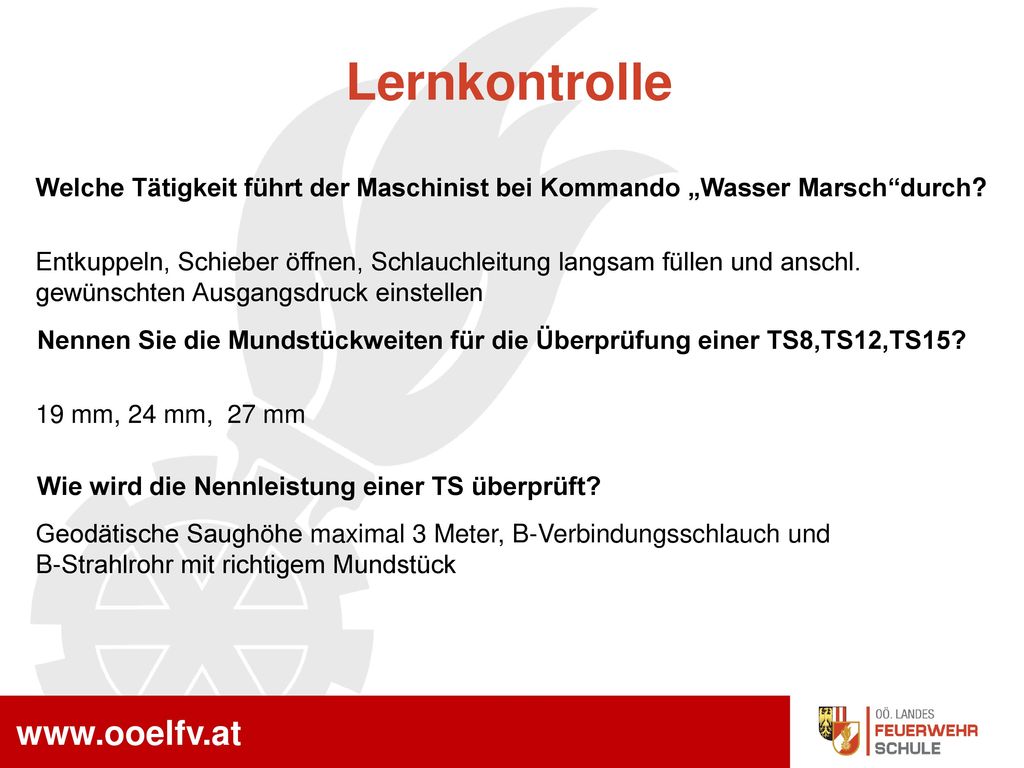

43 Lernkontrolle Welche Tätigkeit führt der Maschinist bei Kommando „Wasser Marsch“durch? Entkuppeln, Schieber öffnen, Schlauchleitung langsam füllen und anschl. gewünschten Ausgangsdruck einstellen Nennen Sie die Mundstückweiten für die Überprüfung einer TS8,TS12,TS15? 19 mm, 24 mm, 27 mm Wie wird die Nennleistung einer TS überprüft? Geodätische Saughöhe maximal 3 Meter, B-Verbindungsschlauch und B-Strahlrohr mit richtigem Mundstück

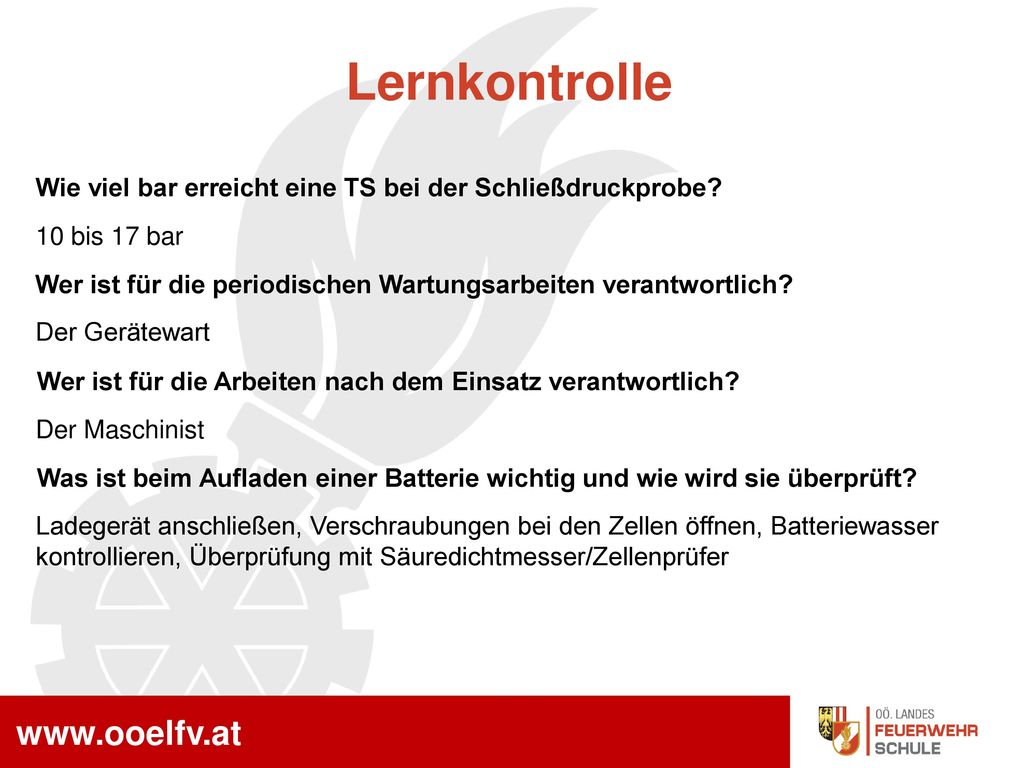

44 Lernkontrolle Wie viel bar erreicht eine TS bei der Schließdruckprobe?
10 bis 17 bar Wer ist für die periodischen Wartungsarbeiten verantwortlich? Der Gerätewart Wer ist für die Arbeiten nach dem Einsatz verantwortlich? Der Maschinist Was ist beim Aufladen einer Batterie wichtig und wie wird sie überprüft? Ladegerät anschließen, Verschraubungen bei den Zellen öffnen, Batteriewasser kontrollieren, Überprüfung mit Säuredichtmesser/Zellenprüfer

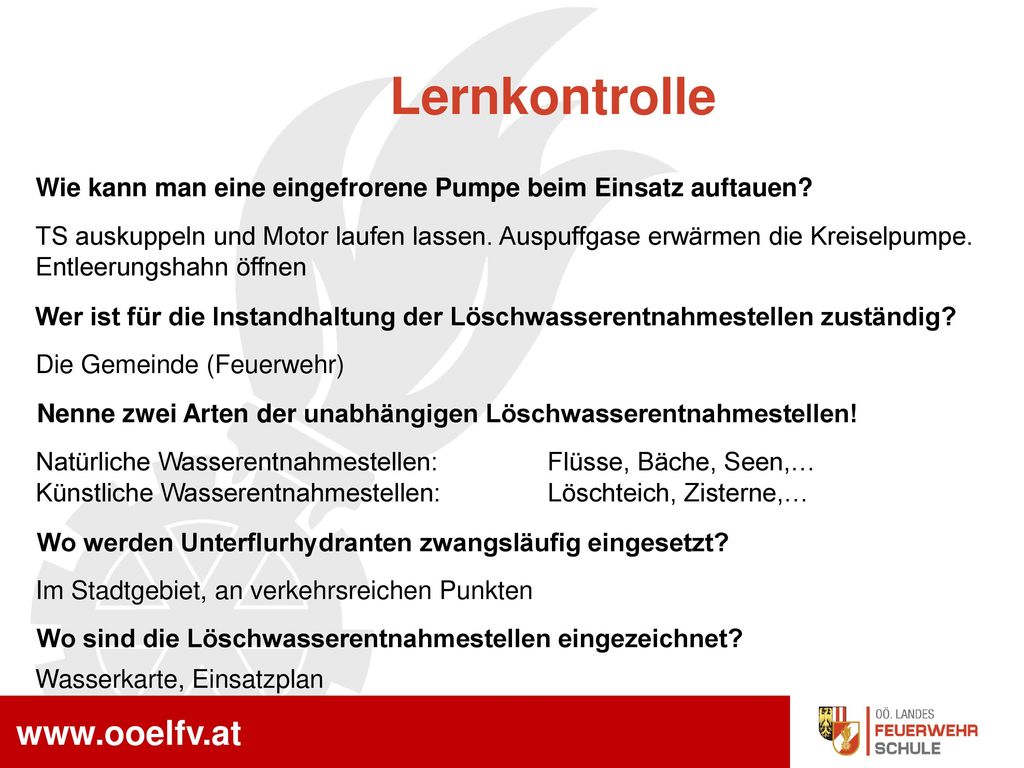

45 Lernkontrolle Wie kann man eine eingefrorene Pumpe beim Einsatz auftauen? TS auskuppeln und Motor laufen lassen. Auspuffgase erwärmen die Kreiselpumpe. Entleerungshahn öffnen Wer ist für die Instandhaltung der Löschwasserentnahmestellen zuständig? Die Gemeinde (Feuerwehr) Nenne zwei Arten der unabhängigen Löschwasserentnahmestellen! Natürliche Wasserentnahmestellen: Flüsse, Bäche, Seen,… Künstliche Wasserentnahmestellen: Löschteich, Zisterne,… Wo werden Unterflurhydranten zwangsläufig eingesetzt? Im Stadtgebiet, an verkehrsreichen Punkten Wo sind die Löschwasserentnahmestellen eingezeichnet? Wasserkarte, Einsatzplan
